Qualcomm Snapdragon 835 SoC 介紹

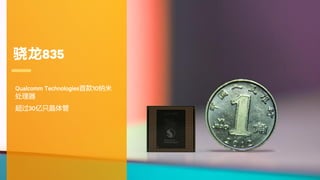

骁龙835处理器是高通最新的10纳米处理器，具有超过30亿个晶体管，致力于提升智能手机的性能和用户体验。其主要特点包括超长续航、快速充电、提升的图形处理能力以及支持虚拟现实和先进摄像功能。骁龙835还集成了全球首款千兆级LTE调制解调器和多种安全保障，为用户提供全面的技术支持。
Qualcomm Snapdragon 835 SoC 介紹
- 1.
- 2. 2 30 多年来持续推动 无线技术演进 #1 无晶圆厂半导 体公司 5G调制解调器 #1 来源：Qualcomm Incorporated数据。目前，Qualcomm半导体器件是Qualcomm Technologies,Inc. 或其子公司的产品 IHS, 16年1月（无线ASSP/ASIC总计）；Strategy Analytics，15年12月（调制解调器，应用处理器）， The McClean Report，16年3月（无晶圆厂半导体） 无线半导体行业 #1
- 3. 3 旗舰终端之选 Qualcomm®骁龙™820/821几乎内置于每一款旗舰终端 Google Pixel 和 Pixel XL 三星 GalaxyS7 和 Galaxy S7 Edge LG G5 Smartisan M1 和 M1L 努比亚 Z11 Moto Z一加手机3和 一加手机3T 小米手机 Note 2 3 200+ 款终端设计已面市 或正在开发中 Qualcomm骁龙是Qualcomm Technologies, Inc.的产品 vivo Xplay6 乐视 Le Pro 3
- 4.
- 5.
- 6.
- 7.
- 8. 8 骁龙835处理器 Qualcomm®Adreno™ 视觉处理 图形渲染速度提高25% 显示色彩提升60倍 骁龙 X16 LTE 全球首款千兆级LTE调制解调器 Qualcomm® Kryo™ 280CPU 迄今为止我们功效最出色的架构 Qualcomm® Hexagon™ DSP 支持Tensorflow和Halide Qualcomm Spectra™ ISP 平滑变焦 极速自动对焦 栩栩如生的色彩 Qualcomm Haven™ Security 首次支持全部生物识别套件 * 对比骁龙820 Qualcomm Adreno, Qualcomm Kryo, Qualcomm Hexagon, Qualcomm Spectra, Qualcomm Aqstic, Qualcomm IZat, 和Qualcomm Haven是Qualcomm Technologies, Inc.的产品 骁龙X16 LTE 调制解调器 Adreno 540 图形处理器（GPU） Wi-Fi Hexagon DSP HVX All-Ways Aware Kryo 280 CPU Qualcomm® IZat™定位 显示处理单 (DPU) 音频处理单元 (VPU) Qualcomm Spectra 180摄像头 Qualcomm® Aqstic音频 Qualcomm Haven Security
- 9.

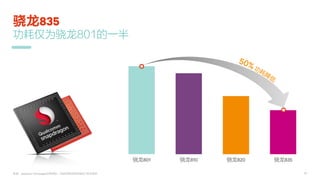

- 10. 10 骁龙801 骁龙810 骁龙820骁龙835 骁龙835 来源：Qualcomm Technologies功率测定。实际结果或因终端设计存在差异。 功耗仅为骁龙801的一半
- 11. 11 重度用户的 一天 骁龙835 骁龙820 电话会议 在线音乐欣赏VR游戏在线视频观看 视频拍摄和上传 835 820 835 820 835 820 820835 820835 骁龙835能让你每天拥有2.5小时的更长使用时间 来源：Qualcomm Technologies功率测定。实际结果或因终端设计存在差异。

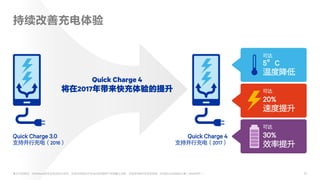

- 12. 12 持续改善充电体验 基于内部测试，对2750mAh的快充电池进行充电，全部充电测试中在40C发热限制下采用最大功率。充电采用2017年充电规格，时间按从0%到50%计算（2016年9月）。 可达 5°C 温度降低 可达 30% 效率提升 可达 20% 速度提升 Quick Charge 4 支持并行充电（2017） QuickCharge 3.0 支持并行充电（2016） Quick Charge 4 将在2017年带来快充体验的提升
- 13.
- 14.
- 15. 15 Symphony System Manager 异构计算解决方案，简化异构编程 SymphonySDK 及其他Qualcomm开发工具，如Snapdragon Profiler, Adreno SDK, Hexagon SDK, Snapdragon Debugger, Snapdragon Compiler和Snapdragon部署工具均可在developer.qualcomm.com上提供。 Symphony接口和其他工具以直接工具组合的一部分提供给OEM合作伙伴。 15 简化异构编程 支持更低终端运行温度 及更长电池续航时间 唯一能让开发者完全掌控其使 用系统的Android解决方案 提供给OEM厂商及 第三方开发者 应用 Symphony 电源管理任务调度
- 16.
- 17. 17 每一代处理器，我们都根据时间和市场需求选择最合适的CPU 17 810 820 835 原生ARM定制化 半定制化： 基于ARM Cortex®的技术 快速部署64位 性能强劲 功耗出色 更强劲的性能 更极致的功效表现 有限的系统集成 紧密的系统集成 紧密的系统集成 Qualcomm灵活的CPU策略
- 18.
- 19.
- 20.
- 21.

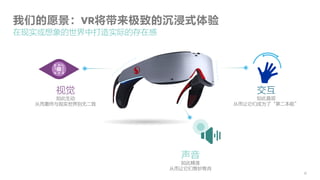

- 22. 22 Intuitive interactions Sound quality Visual quality Immersion 直观交互 沉浸式视觉 体验 具备高度属 性的声音沉浸式 骁龙835处理器让我们离愿景更近一步 在热量和功耗限制下满足VR处理的需求 图形渲染速度提高25% QSYNC/无抖动显示 支持HDR10/4K UHDPremium 支持基于对象和基于场景的音频 高保真级别的DSD音频 清晰明亮的声音 视觉聚焦区域图像与视频 基于传感器融合的六自由度运动追踪低至15ms的运动到显示时延 加速眼球及手势追踪
- 23.
- 24.
- 25.
- 26.
- 27.
- 28. 2828 面向虚拟现实的 计算机视觉 • 六自由度视觉惯性测距 （6DOF VIO） •眼球追踪 • 手势识别
- 29.

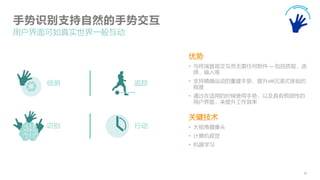

- 30. 30 手势识别支持自然的手势交互 用户界面可如真实世界一般互动 侦测 追踪 识别 行动 优势 •与终端直观交互而无需任何附件 — 包括抓取，选 择，输入等 • 支持精确运动的重建手势，提升VR沉浸式体验的 程度 • 通过在适用的时候使用手势，以及具有预测性的 用户界面，来提升工作效率 关键技术 • 大视角摄像头 • 计算机视觉 • 机器学习
- 31. 31 面向沉浸式体验的异构计算设计 * 非比例显示 骁龙™ X16 LTE调制解调器 Adreno™540 图形处理器（GPU） Wi-Fi 显示处理单元 (DPU) 视频处理单元 (VPU) Hexagon™ 690 DSP Qualcomm® Spectra™ 180 HVX Qualcomm® All-Ways Aware Qualcomm® Aqstic Kryo™ 280 CPU IZat™定位 Qualcomm® Haven™ Qualcomm®骁龙™835 Qualcomm Adreno, Qualcomm Hexagon, Qualcomm All-Ways Aware, Qualcomm Spectra, Qualcomm Aqstic, Qualcomm Kryo, Qualcomm Izat和Qualcomm Haven是Qualcomm Technologies, Inc.的产品。 在适合的引擎上处理相应的任务， 从而实现高效处理 沉浸式视觉体验 • GPU – 面向DX12、OpenGL ES和Vulkan 应用实现先进3D视觉的高效渲染 • DPU – 支持10-bit 4K@60fps显示，Q-Sync以及更宽色域 • VPU – 支持4K HEVC 10-bit播放以及面向视觉聚焦区域的视频 具备高度属性的声音 • 支持基于对象和基于场景的 音频 • 支持Hi-Fi级别的DSD格式， 以及SNR与THD+N • 清晰明亮的声音 沉浸式交互 • VIO支持精确、低时延的六自由度 • 计算机视觉支持手势识别和眼球 追踪 • 机器学习支持眼球运动预测和手 势识别
- 32. 32 VR将在今年实现重大进展 通过骁龙835提升VR体验 骁龙835 骁龙VR SDK骁龙VR 835参考平台 专为卓越的移动 VR/AR而打造的芯片 开发者可轻松获取骁龙 加速VR库的内容，简化 应用开发，并与现有的 的工具链兼容 面向OEM厂商及第三方内 容开发的VR头显设备 （HMD）参考设计 支持Google Daydream 骁龙835硬/软件均可 支持Daydream
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41. 41 混合自动对焦架构 混合自动对焦 （使用2PD） 混合自动对焦 （使用激光或红外） 混合自动对焦 （使用对比） 光照强度：200 Lux 光照强度：2 Lux 接近黑暗 •骁龙835混合自动对焦架构 • 根据光照条件智能确认自动对焦机制 • 在极端弱光条件下使用有效的自动对焦方式（例如，在可用 情况下使用激光或红外） • 在弱光到适度光照条件下使用PDAF或2PD • 在所有光照程度（尤其是强光条件）下，使用对比自动对焦 进行微调
- 42. 42 异构计算 双相位自动对焦（2PD） • 更快、更精准的混合自动 对焦体验 • 在极端弱光条件下，实现 双倍的自动对焦性能（<100 lux） • 在摄像用例中，支持出色的 连续自动对焦 • 在提供传统PDAF优势的同 时，减少图像拖影
- 43.
- 44.
- 45.
- 46.

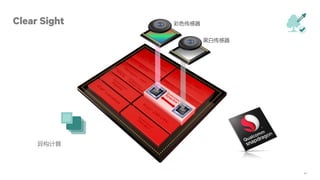

- 47. 47 Clear Sight • ClearSight算法在我们的处理器上运行，然后融合 彩色与黑白图像 • 在所有光照条件下提高清晰度，尤其是在弱光条 件下 • 在弱光条件下降噪，并扩大动态范围
- 48. 48 通过骁龙835 智能地捕捉 并分享你的世界 48 通过Qualcomm异构计算方法支持 拍照和摄像 Qualcomm® Spectra™180 ISP： • 14位双ISP，支持最高达3200万 像素，或双1600万像素摄像头 •硬件加速的增强HDR （zzHDR） • 改进的自动对焦（尤其在弱光 条件下） Hexagon DSP： 用于计算摄影的先进协处理器 Qualcomm® Adreno™540： 支持更快的GPGPU，卓越的 视频；PQ + EIS + 功耗降低 40%，UHD Premium显示 摄像头模组 实现顶级的拍照和摄影质量
- 49.
- 50.
- 51. 51 360°全景VR视频 51 超越平板显示屏的 身临其境的体验 平均数据吞吐量：QTI模拟。 45 67 82 90 114 Cat 4 Cat6 Cat 9 Cat 12 Cat 16 LTE平均速率（Mbps）
- 52. 52 “无限”存储 52 云存储拥有媲美本地闪存的 读取速度 平均吞吐量数据来源：QTI模拟测试，闪存随机读取速率数据系从2016年下半年上市的搭载骁龙820 顶级终端的内存测试中获取 。 45 67 82 90 114 116 Cat4 Cat 6 Cat 9 Cat 12 Cat 16 LTE平均速率 vs. 闪存随机读取速度 （均以Mbps为单位） 4KB随机读取速率
- 53. 53 娱乐 53 快速缓存超高保真音乐 和电影 平均吞吐量数据来源：QTI模拟测试，在Tidal音乐服务中使用1411 Kbps比特率的无损音频。 6.3 4.2 3.4 3.1 2.4 Cat 4Cat 6 Cat 9 Cat 12 Cat 16 以LTE平均速率下载时长为203分钟的 无损音质播放列表所需时间（分钟）
- 54. 54 即时App应用 54 无需下载安装 即刻享用App 平均吞吐量数据来源：QTI模拟测试，假设Android即时app的文件大小为从4MB到20MB。 3.6 2.4 1.9 1.8 1.4 Cat 4 Cat6 Cat 9 Cat 12 Cat 16 以LTE平均速度下载一款20MB的即时App 所需时间（秒）
- 55.
- 56.
- 57.
- 58. 58 千兆级LTE的基础 载波聚合 包括支持授权辅助接入（Licensed Assisted Access，LAA） 3倍 高达 数据吞吐量提升 三载波（3x20MHz） vs.单载波150 450 单载波 三载波聚合 三载波聚合 + 256-QAM 三载波聚合 + 256-QAM + 4x4 MIMO 峰值数据吞吐量
- 59. 59 千兆级LTE的基础 下行链路256-QAM 150 450 600 单载波 三载波聚合 三载波聚合 + 256-QAM 三载波聚合+ 256-QAM + 4x4 MIMO 峰值数据吞吐量 33% 高达 数据吞吐量提升 vs. 64-QAM
- 60. 60 千兆级LTE的基础 4x4 MIMO 150 450 600 979 单载波 三载波聚合 三载波聚合 +256-QAM 三载波聚合 + 256-QAM + 4x4 MIMO 峰值数据吞吐量 2倍 高达 数据吞吐量提升 vs. 2x2 MIMO
- 61.
- 62.
- 63. 63 WCN 3990 集成2x2 802.11ac和MU-MIMO Wi-Fi集成 骁龙835 50%尺寸减小 vs. 前一代产品 降低 外部连接组件数量 vs. 前一代产品 60% 功耗降低 vs. 前一代产品 融合 通过LTE/LAA/Wi-Fi天线共享 最多可减少3个天线 高达高达 60%高达 来源: Qualcomm Technologies, Inc.
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.
- 70.
- 71.
- 72. 72 终端认证示例 72 终端 ID，软件版本 位置，时间 App& 操作系统 完整性检查
- 73. 7373 终端认证示例 终端 ID，软件版本 位置，时间 App& 操作系统 完整性检查
- 74. 7474 终端认证示例 终端 ID，软件版本 位置，时间 App& 操作系统 完整性检查 Qualcomm Haven在手机上 发现恶意软件 是否删除？
- 75.

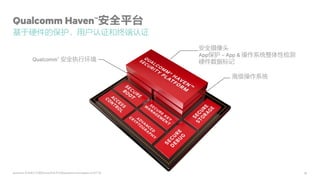

- 76. 76 Qualcomm Haven™安全平台 基于硬件的保护、用户认证和终端认证 安全摄像头 App保护 –App & 操作系统整体性检测 硬件数据标记 高级操作系统 Qualcomm®安全执行环境 Qualcomm 安全执行环境和Haven安全平台是Qualcomm Technologies, Inc.的产品
- 77. 77 Qualcomm Haven™安全平台 基于硬件的保护、用户认证和终端认证 认 证 用 户 认 证 终 端 1 软件认证 安全启动 1PIN码和指纹 LOGIN ***** 1 2 34 5 6 7 8 9 0 安全的用户界面 安全的指纹 2 基于眼球与面部 安全摄像头 2 App和操作系统整体性 App保护 2 硬件认证 数据标记 顶级 安全性
- 78.
- 79.
- 80. 80 现今的深度学习生态系统 角色转变 边缘/基于终端服务器/云端 DNN模型培训 GPU与FPGA DNN工作任务的执行 CPU DNN工作任务的执行 CPU | GPU| DSP 智能与分析 “基于终端”的优势 低时延 | 隐私性
- 81.
- 82.

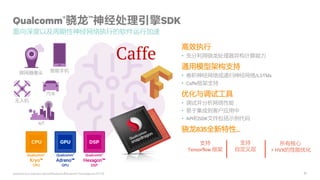

- 83. 83 Qualcomm®骁龙™神经处理引擎SDK 面向深度以及周期性神经网络执行的软件运行加速 Qualcomm Kryo, QualcommAdreno和Qualcomm是Qualcomm Technologies, Inc.的产品 高效执行 • 充分利用骁龙处理器异构计算能力 通用模型架构支持 • 卷积神经网络或递归神经网络/LSTMs • Caffe框架支持 优化与调试工具 • 调试并分析网络性能 • 易于集成到客户应用中 • API和SDK文件包括示例代码 骁龙835全新特性… Qualcomm® Kryo™ CPU Qualcomm® Adreno™ GPU Qualcomm® Hexagon™ DSP 智能手机联网摄像头 无人机 IoT 汽车 支持 自定义层 所有核心 + HVX的性能优化 支持 Tensorflow 框架
- 84.
- 85.
- 86.
