Trimo является ведущим поставщиком решений для ограждающих конструкций, представляя свои продукты и услуги более чем в 60 странах. Компания производит широкий ассортимент огнеупорных крыш и фасадов, включая металлические и стеклянные системы, и имеет более 700 сертификатов качества. Trimo активно сотрудничает с известными мировыми брендами и предлагает инновационные решения, такие как qbiss one и qbiss air, которые обеспечивают высокую энергоэффективность и эстетические качества.

1. Презентация

2. Что такое Trimo?
• Trimo – один из ведущих поставщиков решений для
ограждающих конструкций.
• Trimo предлагает свою продукцию и услуги в более чем 60
странах мира.
• Сеть продаж Trimo охватывает более 25 стран, а наши заводы
находятся в Словении, Сербии и России.

3. Производственные мощности
Россия и Восточная
Европа 30%
Центральная и
Юго-Восточная
Европа 30%
Западная и
Северная Европа
30%
Америка и другие
регионы 5%
Средний Восток и
Северная Африка
5%
Европа 90%

4. Trimo Group продукция
Огнеупорные крыши и
фасады
Металлическая модульная
фасадная система
Система стеклянных
несущих стен
Литые акриловые листы
Aglas
Модульное решение
для зданий
Неизолированная система
Мансардные окна Alux
Полиамидное литьё
Novilon
Звукоизоляционные стальные
листы Aglas
Стальная конструкция
ArtMe –дизайн экстерьера

5. Патенты, модель и брэнды
• Trimo Group имеет 13 зарегистрированных товарных знаков, 15
патентов и одну защищенную модель
Сертификаты
• За качество своей продукции компания Trimo получило больше 700
сертификатов в 23 странах по всему миру.
• Сертификаты включают ISO 9001:2008, ISO 14001: 2004, BS OHSAS 18001:
2007, CE, FM Approved, LPCB, EN, SC2, DIN, BS, UBC, CWCT и многие другие.

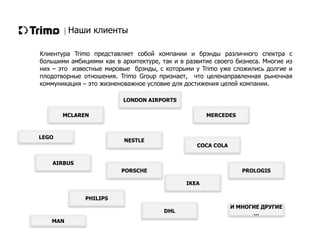

6. Наши клиенты
NESTLE
PORSCHE
MCLAREN
IKEA
PROLOGIS
MERCEDES
COCA COLA
И МНОГИЕ ДРУГИЕ
…
PHILIPS
DHL
AIRBUS
LONDON AIRPORTS
LEGO
MAN
Клиентура Trimo представляет собой компании и брэнды различного спектра с
большими амбициями как в архитектуре, так и в развитие своего бизнеса. Многие из
них – это известные мировые брэнды, с которыми у Trimo уже сложились долгие и
плодотворные отношения. Trimo Group признает, что целенаправленная рыночная
коммуникация – это жизненоважное условие для достижения целей компании.

8. Качественное и инновационное и решение для
вашего фасада

9. Непревзойденное эстетическое
решение
Самое эффективное в мире решение для
стеклянных несущих стен

10. Why to choose Qbiss One?
Qbiss One – это прорыв в дизайне и технологиях; металлическая
фасадная система - эффективная альтернатива вентилируемому фасаду.

12. Системный подход к ограждающей конструкции
Главные компоненты системы – это:
• Модульный фасадный элемент
• Уплотнительный материал
• Крепеж
• Архитектурные узлы
• Угловые элементы
• Окна и двери

13. Модульные фасадный элементы

14. Преимущества «5 в 1»
• Непревзойденная эстетика- закругленные углы без швов, сплавов
и резов.
• Комплексное решение– полностью готовая системы, самонесущие
элементы.
• Максимальная безопасность – не горючая сердцевина панели,
воздухо- и –водонепроницаемость.
• Экологичность

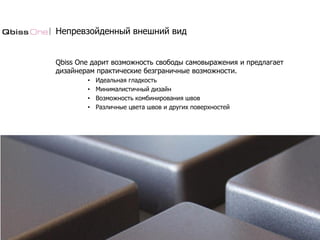

15. Непревзойденный внешний вид
Qbiss One дарит возможность свободы самовыражения и предлагает
дизайнерам практические безграничные возможности.
• Идеальная гладкость
• Минималистичный дизайн
• Возможность комбинирования швов
• Различные цвета швов и других поверхностей

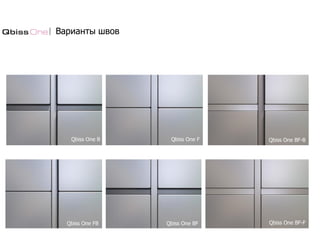

16. Варианты швов
Qbiss One F
Qbiss One FB Qbiss One BF
Qbiss One B
Qbiss One BF-F
Qbiss One BF-B

18. ArtMe – решение дизайна
Облицовка из черного
металла
Скрытые двери соответствуют фасадным
облицовочным панелям
Прозрачные
входные двери
Металлическ
ий
нащельник
Остекление

22. Монтаж проекта

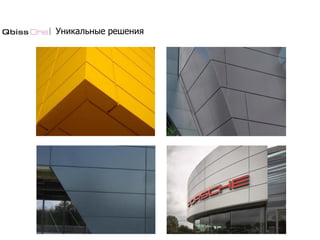

23. Уникальные решения

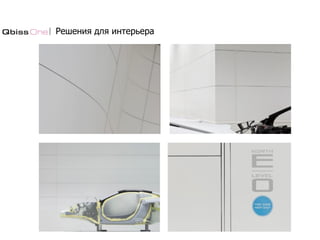

24. Решения для интерьера

25. Архитектурная подсветка
Творческие возможности:
• Игра света и тени
• Привлекательный дизайн
• Разнообразие цветов
• Различная светосила
• Готово к использованию
• Низкое потребление энергии

26. Комплексное решение фасадов
Самонесущая конструкция исключает необходимость какой-либо
дополнительной стены, а также сокращает время сборки.

27. Пожаробезопасность
Элементы состоят из негорючей минеральной ваты и обладают
огнестойкость EI 120 при толщине 150 mm.
Минеральная вата не выделяет ядовитого дыма, который и является
основной причиной смерти при пожаре.

28. Воздухо-и водонепроницаемость
Фасадная система Qbiss One обеспечивает непревзойденную
воздухо- и водонепроницаемость, что отвечает самым высоким
требованиям тестирования CWCT.

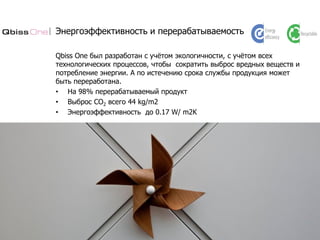

29. Энергоэффективность и перерабатываемость
Qbiss One был разработан с учётом экологичности, с учётом всех
технологических процессов, чтобы сократить выброс вредных веществ и
потребление энергии. А по истечению срока службы продукция может
быть переработана.
• На 98% перерабатываемый продукт
• Выброс CO2 всего 44 kg/m2
• Энергоэффективность до 0.17 W/ m2K

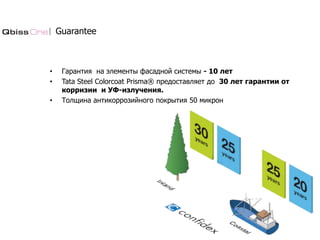

30. Guarantee
• Гарантия на элементы фасадной системы - 10 лет
• Tata Steel Colorcoat Prisma® предоставляет до 30 лет гарантии от
корризии и УФ-излучения.
• Толщина антикоррозийного покрытия 50 микрон

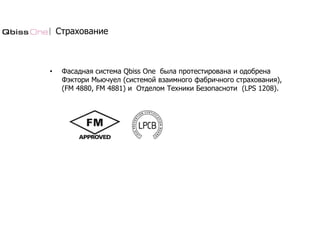

31. Страхование
• Фасадная система Qbiss One была протестирована и одобрена
Фэктори Мьючуел (системой взаимного фабричного страхования),
(FM 4880, FM 4881) и Отделом Техники Безопасноти (LPS 1208).

32. Support and consulting
• Специалисты в области системы Qbiss поддерживают клиента на
каждом этапе проекта.
• Все объекты Qbiss One доступы в BIM библиотеке (BIM library) в
форматах ArchiCad 16 and Revit

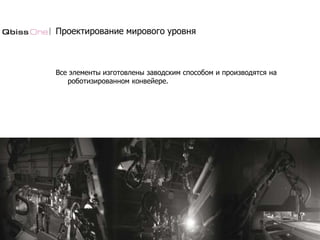

33. Проектирование мирового уровня
Все элементы изготовлены заводским способом и производятся на
роботизированном конвейере.

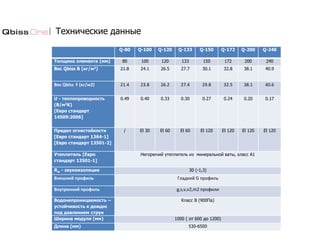

34. Технические данные
Q-80 Q-100 Q-120 Q-133 Q-150 Q-172 Q-200 Q-240
Толщина элемента (мм) 80 100 120 133 150 172 200 240
Вес Qbiss B (кг/м2) 21.8 24.1 26.5 27.7 30.1 32.8 38.1 40.9
Вес Qbiss F (кг/м2) 21.4 23.8 26.2 27.4 29.8 32.5 38.1 40.6
U - теплопроводность
(В/м2K)
[Евро стандарт
14509:2006]
0.49 0.40 0.33 0.30 0.27 0.24 0.20 0.17
Предел огнестойкости
[Евро стандарт 1364-1]
[Евро стандарт 13501-2]
/ El 30 El 60 El 60 El 120 El 120 El 120 El 120
Утеплитель [Евро
стандарт 13501-1]
Негорючий утеплитель из минеральной ваты, класс А1
Rw - звукоизоляция 30 (-1,3)
Внешний профиль Гладкий G профиль
Внутренний профиль g,s,v,v2,m2 профили
Водонепроницаемость –
устойчивость к дождю
под давлением струи
Класс В (900Пa)
Ширина модуля (мм) 1000 ( от 600 до 1200)
Длина (мм) 530-6500

35. Визуализация

36. Промышленные предприятия

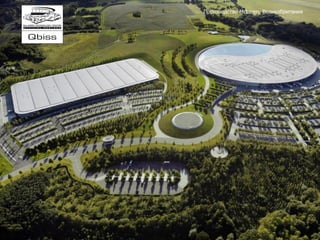

37. Производство McLaren, Великобритания

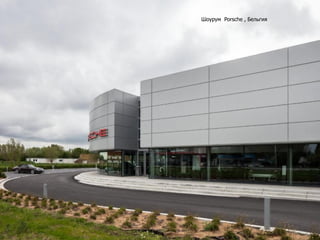

40. Шоурум Porsche , Бельгия

43. Шоурум Peugeot, Чешская Республика

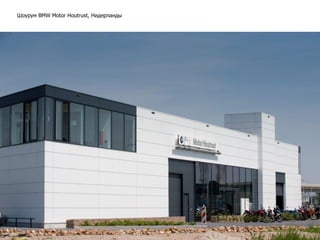

44. Шоурум BMW Motor Houtrust, Нидерланды

45. Образовательные и культурные учреждения

46. Восточный Блэкберн Центр обучения,
Великобритания

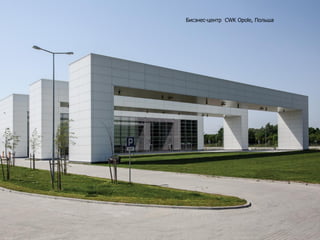

48. Бисзнес-центр CWK Opole, Польша

50. Школа имени Уинифред Холтби и Твиндайка,
Великобритания

51. Средняя школа Дойтенберг, Германия

52. До После

53. Silverstone UTC, Великобритания

54. Здравоохранительные учреждения

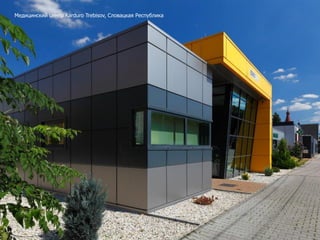

55. Медицинский центр Karduro Trebisov, Словацкая Республика

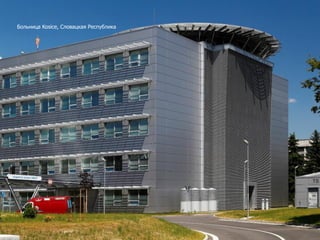

56. Больница Kosice, Словацкая Республика

57. Центр здоровья Aldershot, Великобритания

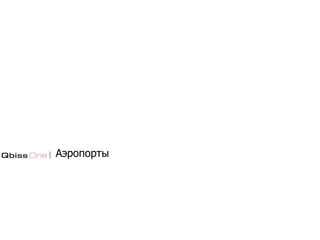

58. Аэропорты

59. Аэропорт Хитроу, Лондон, Великобритания

61. Lufthansa Technik AG Гамбург, Германия

62. Тренировочный центр Vialia,
Испания

64. Бизнес центры

65. Центр Flinter Group, Нидерланды

66. Офисный центр Munsters Metaal Helmond,
Нидерланды

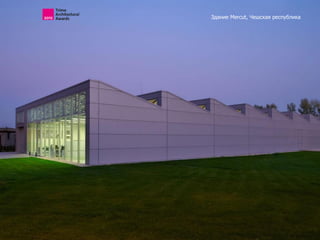

68. Mercut Production building, Czech Republic42
Здание Mercut, Чешская республика

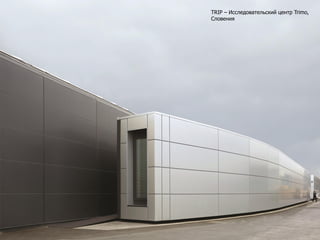

70. TRIP – Исследовательский центр Trimo,
Словения

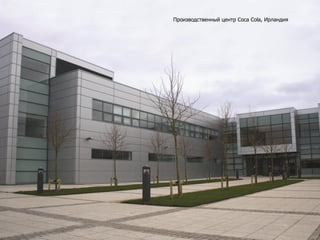

71. Производственный центр Coca Cola, Ирландия

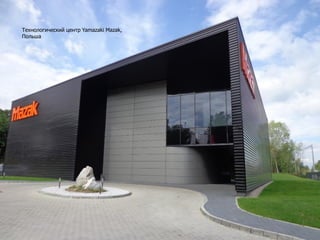

72. Технологический центр Yamazaki Mazak,
Польша

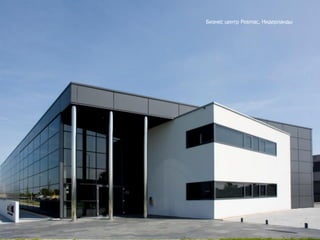

73. Бизнес центр Posmac, Нидерланды

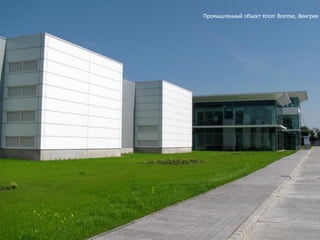

74. Промышленный объект Knorr Bremse, Венгрия

75. Пожарный центр HZS Modřany, Чешская
республика

76. Шоппинг центры

77. Mercator Shopping centre, SerbiaШоппинг центра Домодедово, Российская
Федерация

78. Шоппинг центр SC Riviera Gdynia, Польша

79. Шоппинг центр Odörfer, Австралия

80. 25
Шоппинг центр C.C. Factory, Испания

82. Шоппинг центр Modehaus Stöcker , Австралия

83. Шоппинг центр Graz Shopping centre, Австрия

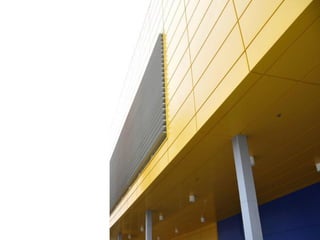

84. Шоппинг центр IKEA, Прага,
Чешская Республика

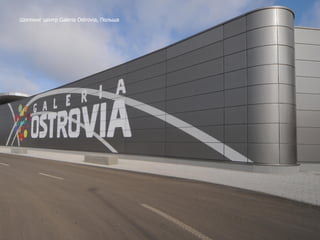

86. Шоппинг центр Galeria Ostrovia, Польша

88. Складские помещения и логистические центры

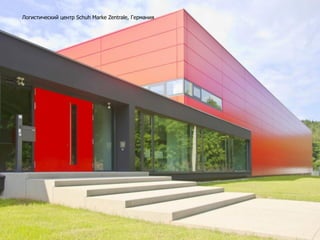

89. Логистический центр Schuh Marke Zentrale, Германия

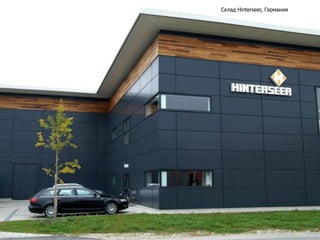

90. Склад Hinterseer, Германия

91. Спортивные и развлекательные
учреждения

92. Футбольный стадион PGE Arena Gdansk, Польша

94. Хоккейный стадион Ondreja Nepela Arena,
Словакия

97. Emirates Arena and Sir Chris Hoy Velodrome,
Великобритания

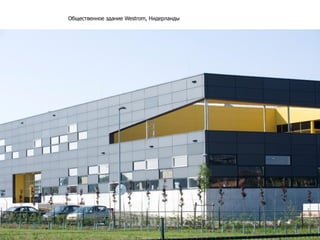

98. Общественное здание Westrom, Нидерланды

99. Прочее

100. Кукольный домик, неделя дизайна в Милане
2009, Италия

102. Ветровой павильон на неделе дизайна в
Милане 2010, Италия

104. Визуализация

105. Шоппинг центр , Чешская
Республика

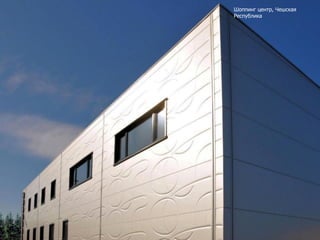

106. Шоппинг центр, Чешская
Республика

107. Футбольный стадион Lech Poznan,
Польша

108. Центр Астрофизики Jodrell Bank, Великобритания

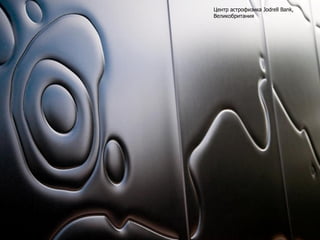

109. Центр астрофизика Jodrell Bank,
Великобритания

111. Восточный Блэкберн Центр обучения,
Великобритания

112. Восточный Блэкберн Центр обучения,
Великобритания

113. Присоединяйтесь к грандиозному международному Конкурсу
дизайна фасада ArtMe на разработку уникального фасадного
дизайна.
Кто может
участвова
ть?
Приз? Когда? Больше
информации
Приглашаются к участию
дизайнеры и
архитекторы со всего
мира
Денежный приз
1,500 EUR и
бесплатная
реализация дизайна
с ArtMe, площадью
до 30 м2
Представление:
19 марта 2015-15
мая 2015
Объявление
победителя: 2
июня 2015
www.trimo-vsk.ru
т. +7 (495) 642-80-91
E-mail: info@trimo-vsk.ru

114. Самое эффективное в мире решение стеклянной
несущей стены

115. Самое эффективное в мире решение стеклянной несущей
стены
Qbiss Air - уникальная фасадная система из стекла, которая предлагает
высокое качественные характеристики и эффективность фасада с
двойной обшивкой.
Это означает значительное снижение потребления энергии, а так же
экономичность содержания и обслуживания системы.

117. Единая фасадная система
• Исключительная энергоэффективность и комфортность проживания:
– Экономия энергии [Ucw ≥ 0.28 W/m2K]
– Минимизирует поглощение солнечного излучения [g = 0.09 – 0.34]
– Высокое светопропускаемость [LT = 0.10 – 0.56]
• Самая тонкая стеклянна стена с высокой степень термоизоляции.
• Возможны как внутренние, так и внешние швы
• Увеличивает рабочую площадь здания
• Уникальная система фасада - возможно от 3 до 6 камер

118. Двойной эффективность – одна цена
• Экономия энергии до 30 %
• Увеличение рабочей площади до
5 %
• Экономия на солнцезащитных
устройствах
• Низкие расходы обслуживания
• Короткие сроки возведения
• Эффектный внешний вид с обоих
сторон

119. Высокая энергоэффективность
Стеклянная несущая стена
Qbiss Air
6 камер
• Ucw ≥ 0.28 В/м2K
• g = 0.09 – 0.19
• LT = 0.10 – 0.33
5 камер
• Ucw ≥ 0.37 В/м2K
• g = 0.10 – 0.27
• LT = 0.11 – 0.40
3 камеры
• Ucw ≥ 0.59 В/м2K
• g = 0.12 – 0.34
• LT = 0.14– 0.56
Обычная двух и трех камерная
несущая стена:
Тройное стекло (ТС):
• Ucw ≈ 1.0 В/м2K
• g = 0.1 – 0.5
• LT = 0.1 - 0.65
Двойное стекло (ДС):
• Ucw ≈ 1.5 В/м2K
• g = 0.1 – 0.6
• LT = 0.1 - 0.75
= Низкое годовое потребление энергии(25 кВт/ч на м2).

120. Теплоизоляция / Мощность
Qbiss Air - это
30 % более тонкие стены,
по сравнению с обычной
двух и трех камерной системой.
Qbiss Air – это в 4 раза более
тонкие стены.

121. Наилучшая производительность Qbiss Air для
оптимального температурного комфорта
Летом:
• Высокий уровень изоляции (низкий коэффициент теплопередачи)
• Минимизирует поглощение солнечного излучения
• Исключает перегрев
• Низкое потребление энергии
Зимой:
• Высокий уровень изоляции (низкий коэффициент теплопередачи)
• Низкая отдача энергии
• Низкое потребление энергии
Qbiss Air гарантирует поддержку постоянной температуры в помещении,
высокую термоизоляцию и отсутствие чрезмерного солнечного тепла

122. Эстетический внешний види звуконепроницаемость
Qbiss Air распределяет солнечное тепло и уменьшает коэффициент
тепло – и светопередачи настолько хорошо, что полностью прозрачные
стеклянные панели позволяют добиться полной термоизоляции и
сокращения энергопотребления здания.
Qbiss Air обеспечивает звукоизоляцию до 60 дБ.
Qbiss Air несущая стена Обычная несущая стена
Qbiss Air исключает использование каких-либо внешних затемняющих
конструкций

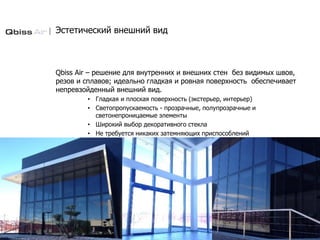

123. Эстетический внешний вид
Qbiss Air – решение для внутренних и внешних стен без видимых швов,
резов и сплавов; идеально гладкая и ровная поверхность обеспечивает
непревзойденный внешний вид.
• Гладкая и плоская поверхность (экстерьер, интерьер)
• Светопропускаемость - прозрачные, полупрозрачные и
светонепроницаемые элементы
• Широкий выбор декоративного стекла
• Не требуется никаких затемняющих приспособлений

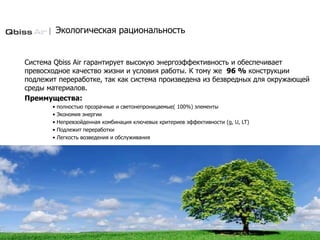

124. Экологическая рациональность
Система Qbiss Air гарантирует высокую энергоэффективность и обеспечивает
превосходное качество жизни и условия работы. К тому же 96 % конструкции
подлежит переработке, так как система произведена из безвредных для окружающей
среды материалов.
Преимущества:
• полностью прозрачные и светонепроницаемые( 100%) элементы
• Экономия энергии
• Непревзойденная комбинация ключевых критериев эффективности (g, U, LT)
• Подлежит переработки
• Легкость возведения и обслуживания

125. Система
Комплексное решение несущих стен:
• Прозрачные, полупрозрачные
и светонепроницаемые
элементы
• Встроенные подконструкции
• Уплотнитель и крепежные
элементы
• Архитектурные детали
• Угловые элементы
• Встроенные окна и двери

126. Опорная система
Qbiss Air предлагает два конструктивнных варианта для опорных систем:
• Полимерный прессованный профиль
• Алюминиевый прессованный профиль

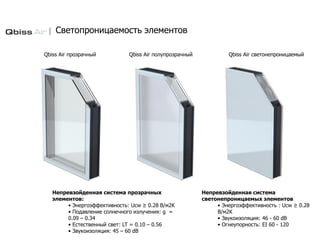

127. Светопроницаемость элементов
Qbiss Air светонепроницаемыйQbiss Air полупрозрачныйQbiss Air прозрачный
Непревзойденная система прозрачных
элементов:
• Энергоэффективность: Ucw ≥ 0.28 В/м2K
• Подавление солнечного излучения: g =
0.09 – 0.34
• Естественный свет: LT = 0.10 – 0.56
• Звукоизоляция: 45 – 60 dB
Непревзойденная система
светонепроницаемых элементов
• Энергоэффективность : Ucw ≥ 0.28
В/м2K
• Звукоизоляция: 46 - 60 dB
• Огнеупорность: EI 60 - 120

128. Композиционный материал прозрачных и полупрозрачных
элементов
Внешняя оболочка l Стекло
Внутренняя оболочка l Стекло
Сердцевина l Стекло с наружными
комбинированными распорками
Конструкция l Полимерный стальной
профиль
Внешняя оболочка l Стекло
Внутренняя оболочка l Стекло
Сердцевина l Стекло с наружными
комбинированными распорками
Конструкция l Алюминиевый
профиль

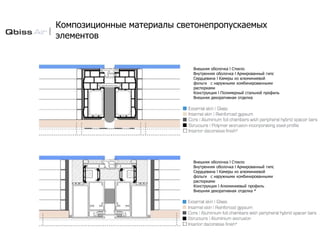

129. Композиционные материалы светонепропускаемых
элементов
Внешняя оболочка l Стекло
Внутренняя оболочка l Армированный гипс
Сердцевина l Камеры из алюминиевой
фольги с наружными комбинированными
распорками
Конструкция l Полимерный стальной профиль
Внешняя декоративная отделка
Внешняя оболочка l Стекло
Внутренняя оболочка l Армированный гипс
Сердцевина l Камеры из алюминиевой
фольги с наружными комбинированными
распорками
Конструкция l Алюминиевый профиль
Внешняя декоративная отделка *

130. Технические характеристики
Тест Прозрачный/полупрозр
ачный
Светонепроницаемый
Внешняя обшивка стекло стекло
Внутренняя обшивка стекло Гипсовая доска
Система изоляции сердцевины QATT3:3 камеры (3-ох
камерное ядро)
QATT5:5 камер (5-камерное
ядро)
QATT6: 6 камер (5 - камерное
ядро +доп. изоляционный
стеклопакет)
QAO: 5 камер
Толщина элемента (мм) 117-149 124-137
Ширина модуля (мм) 850-1250 500-1250
Высота модуля (мм) 850-4000 300-4000
Вес (кг/м2) / 55-125 40-75
U - теплопроводность (В/м2K)
(для всего элемента)
EN ISO
2831:2012
0,28-0,62 (для полной
системы с макс. Размером
элемента)
0,28 (для полной системы с
макс. Размером элемента)
U - теплопроводность (В/м2K)
(для стекла)
EN 673:2011 0,21-0,49 0,19
G- коэффициент солнечного
поступления
EN 410 0,09-0,34 /

131. Поддержка и консультирование
• Специалисты по продукту
Qbiss поддерживают своих
клиентов на каждом этапе
проекта.

132. Объекты

133. Детский сад Mavrica,
Словения

134. Детский сад Mavrica,
Словения

135. Детский сад Mavrica,
Словения

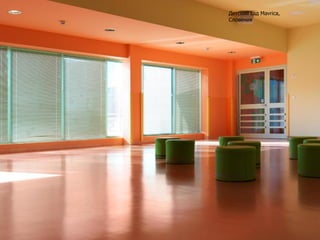

136. Детский сад Mavrica,
Словения

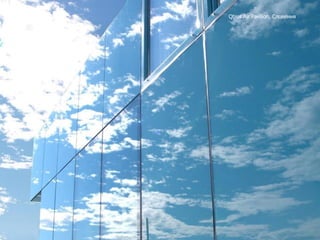

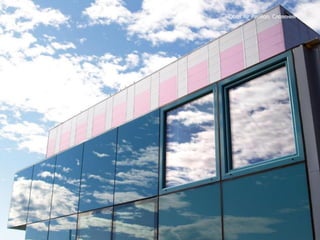

137. Qbiss Air Pavilion, Словения

138. Qbiss Air Pavilion, Словения

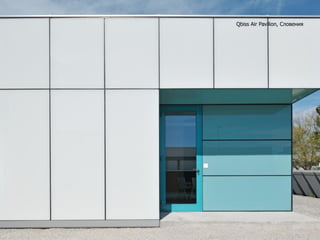

139. Qbiss Air Pavilion, Словения

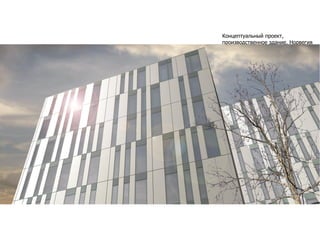

140. Концептуальный проект,
производственное здание, Норвегия

141. Концептуальный проект,
больница, Македония
