![Рецептура greenline
Воздействие солнечной радиации
Облучение профиля под слоем воды 1 см
Отклонение цвета по шкале желтый/голубой
5
4
3
Дельта B
2
1
0
-1
0,08 0,23 0,38 0,53 0,68 0,83 0,98 1,14 1,29 1,44 1,59 1,74
Энергия УФ-излучения [ГДж/м²]
CaZn Свинец
14](https://image.slidesharecdn.com/seminarproduktkbeoptimaternopil-120223012217-phpapp01/85/KBE-14-320.jpg)
KBE - динаміка визначає майбутнє!
- 1.
- 2. КБЕ Динамика определяет будущее ?.06.2011 ?
- 3.
- 4.
- 5.
- 6. profine international group Ведущие производители ПВХ-профиля в Европе Прочие 6
- 7. Обзор. Тенденции подтверждаютстратегию Развитие оконного рынка в Европе Пластик Алюминий Дерево Дерево+ал. 7
- 8. Производственные мощности ► Завод в г. Берлин - Германия Сотрудники: 450 Производство 2010: 113.000 тонн Экструдеров: 55 8
- 9. Производственные мощности ►Завод в г. Пирмазенс - Германия Сотрудники: 1150 Производитство 2010: 143.000 т – профили 17.000 т – плиты Экструдеров: 100 – профили 10 – плиты 9
- 10. Производственные мощности ► Завод в г. Воскресенск - Россия Сотрудники: 456 Производство 2010: 75.000 тонн Экструдеров: 35 Хабаровск Производство 2010: 3.000 тонн Экструдеров : 2 10
- 11. Производственные мощности ►Завод в г. Запорожье - Украина Сотрудников: 38 Производство 2010: 7.000 тонн Экструдеров: 3 11
- 12. Аддитивы Стабилизаторы Антистатики Модификаторы ПВХ Смазки Наполнители Пигменты 12
- 13. Рецептура greenline С весны2004 г. вся продукция концерна «Профайн» переведена на новую Ca/Zn рецептуру В процессе производства профильных систем по рецептуре “green line” не наносится вред окружающей среде. Это отвечает требованиям Комиссии Европейского Союза по охране окружающей среды, согласно которым до конца 2010 года Европа сокращает использование свинца в своих производствах, а к 2015 должна полностью от него отказаться. 13
- 14. Рецептура greenline Воздействие солнечной радиации Облучение профиля под слоем воды 1 см Отклонение цвета по шкале желтый/голубой 5 4 3 Дельта B 2 1 0 -1 0,08 0,23 0,38 0,53 0,68 0,83 0,98 1,14 1,29 1,44 1,59 1,74 Энергия УФ-излучения [ГДж/м²] CaZn Свинец 14
- 15. Рецептура greenline Окна «green line» в агрессивной атмосферной среде более долговечны, чем обычные. Поверхность профиля «green line» отличает шелковый матовый блеск. Таким образом, рецептура «greenline» - это, с одной стороны, отказ от промышленного использования свинцового стабилизатора в новых производствах, а с другой стороны, стопроцентно безопасная утилизация старых профилей. В обоих случаях КБЕ последовательно воплощает принципы экологичности. 15
- 16.
- 17.
- 18.
- 19. Профильные системы КБЕ КБЕ «Классика» Оптимальное соотношение цена/качество 3 воздушные камеры; Монтажная ширина 58 мм; Стеклопакет до 34 мм; Нижняя температура применения до - 60°С; Коэффициент сопротивления теплопередаче 0,69 м2 оС/Вт; Удаление фурнитурного паза створки 9/13 мм; Долговечность не менее 40 лет; звукоизоляция окна (ок. 42 дБ со стеклопакетом 31 мм) 19
- 20. Профильные системы КБЕ КБЕ «Классика» Система окон КБЕ «Классика» в настоящий момент - это самая распространенная из систем КБЕ. КБЕ «Классику» можно использовать на самых разных строительных объектах: от панельных домов до элитных коттеджей. При высоком уровне потребительских качеств и безупречности немецкой марки «КБЕ Классика» остается самой доступной из всех систем КБЕ. 20
- 21. Профильные системы КБЕ КБЕ «Оптима» 5 воздушных камер; Монтажная ширина 70мм; Стеклопакет до 42 мм; Нижняя температура применения до - 60°С; Коэффициент сопротивления теплопередаче 0,91 м2 оС/Вт; Удаление фурнитурного паза створки 13 мм; Долговечность не менее 40 лет; повышенная звукоизоляция окна (ок. 45 дБ со стеклопакетом 36 мм) Унификация с системой КБЕ «Классика» 21
- 22. Профильные системы КБЕ КБЕ «Оптима» Многофункциональность и cовременный дизайн Широкий ассортимент доборных профилей и комплектующих Привлекательная цена среди прочих систем данного класса При использовании рамы и створки с протянутым уплотнителем притвора и под стеклопакет повышается производительность производственной линии Одинаковая с системой КБЕ_Классика высота в сборе комбинации рамы и створки увеличивает светопропускание оконного блока Бессвинцовая рецептура GREEN LINE. Лучшие характеристики по устойчивости к внешним агрессивным воздействиям 22
- 23.
- 24. КБЕ_Оптима Сравнение с КБЕ_Классика на 18% теплее! большая монтажная глубина! стеклопакет толще на 8 мм! Seite 24
- 25. КБЕ Система_70мм. Оптима Ro = 0,91 м2 оС /Вт Seite 25
- 26.
- 27.
- 28.

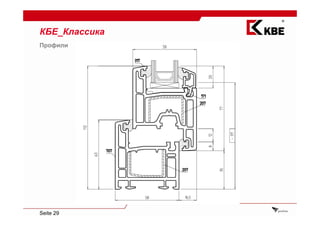

- 29.
- 30. КБЕ_Оптима Профили 395 390 Seite 30
- 31.
- 32. Максимальные размеры створки Диаграммы справедливы для створок с однокамерным стеклопакетом с суммарной толщиной стекла до 8 мм и весом створки со стеклопакетом до 80 кг! Для остальных створок используют поправочные коэффициенты. Ширина створки не должна превышать высоту более чем на 25%! 32
- 33.
- 34. Профильные системы КБЕ Не только белые Широкие возможности для архитекторов. Более 40 цветовых вариантов Ламинирование под различные сорта дерева 34
- 35. Конкурентные преимущества Конкурентные Конкурентные преимущества преимущества компании продукции Имидж Ассортимент Опыт работы Окна Показательные объекты • Профиль Сертификаты • Фурнитура Производство • Стеклопакет • Оснащение • Сроки изготовления Монтаж • Сроки • Качество Сервисные услуги Seite 35
- 36. Конкурентные преимущества Концерн «профайнГмбХ», куда входит «КБЕ» - №1 на Европейском рынке производителей профилей Вы покупаете окна от лидера Seite 36
- 37. Конкурентные преимущества Компания«КБЕ» в Украине – всерьез и надолго. Завод в г. Запорожье – тому подтверждение КБЕ – надежная и стабильная компания Seite 37
- 38. Конкурентные преимущества На основе профилей КБЕ и при участии специалистов компании были разработаны нормативные документы (ДСТУ БВ 27130) КБЕ – эталон отрасли ПВХ-профилей Seite 38
- 39. Конкурентные преимущества Новые конструктивныерешения с учетом Украинских климатических условий Вы покупаете окна сделанные специально для климата Украины Seite 39
- 40. Конкурентные преимущества КБЕ не просто делает профиль, КБЕ обучает специалистов для работы в области ПВХ-окон Вы покупаете окна, сделанные профессионалами Seite 40
- 41. Конкурентные преимущества КБЕ -одна из первых компаний, отказавшаяся от свинцовых стабилизаторов Вы покупаете экологически чистые окна Seite 41
- 42. Спасибо за внимание! +380503840121 jurij.tscherwonyj@profine-group.com www.profine.ua, www.kbe.ua 42
- 43. поливинилхлорид экструзионная линия заводы компании “profine international group” 43
- 44. Области применения ПВХ Области применения ПВХ Электротехника 2% Упаковка 11% Строительство Автоиндустрия 56% 4% Прочее 24% Мебель 3% 44
- 45. Особенности профилей изПВХ Долговечность Стойкость к атмосферным воздействиям Жесткость Теплоизоляция Удобство в уходе и эксплуатации Разнообразие получаемых форм Огнестойкость, пожаробезопасность Цена 45
- 46. Этапы производства ПВХ Крекинг Электролиз Полимеризация 46
- 47. Производство ПВХ-профиля Экструзионная линия Цилиндр ПВХ-смесь Шнек Фильера Профиль 47
- 48. Производство ПВХ-профиля Экструзионная линия Калибратор 48
- 49. Производство ПВХ-профиля Экструзионная линия Отрезная пила 49
- 50. Производство ПВХ-профиля Элементы ПВХ-профиля 1 - лицевая внешняя стенка; 2 - нелицевая внешняя стенка; 3 - внутренняя стенка; 4 - первая камера; 5 - вторая (основная) камера; 6 - третья камера; 7 - паз для установки уплотняющей прокладки; 8 - паз для установки штапика; 9 - паз под запирающий прибор; 10- монтажные зацепы; С1-С5 - функциональные размеры пазов 50
- 51. Производство ПВХ-профиля Элементы ПВХ-профиля 51
- 52. Производство ПВХ-профиля Маркировка профиля КБЕ Завод г. Берлин KBE 2 55 (NF) CSTB 519 205 99 B 75 ГОСТ Р 159 1 2 3 4 5 6 7 1. Наименование фирмы 2. Номер цеха и экструдера 3. Французская система сертификации 4. Порядковый день и год производства 5. Номер смены 6. Российская система сертификации 7. Система сертификации Германии 52
- 53. Производство КБЕ Запорожье Маркировка профиля 1 2 3 4 5 6 7 8 9 10 11 1. Наименование фирмы 2. Артикул профиля 3. Номер экструдера 4. Порядковый день производства 5. Год производства 6. Номер смены 7. Украинский нормативный документ 8. Номер оператора 9. Знак УкрСЕПРО 10. Знак «профайн» 11. Страна производства Seite 53
- 54.
- 55. Марка КБЕ Факты и события 5 июля 1980 года Основание компании КВЕ Kunststoffproduktion für Bau und Elektrotechnik 1981 Начало производства оплетки для кабелей и оконного профиля 1986 Система внешнего уплотнения 1987 Система входных дверей 1992 Приобретение и ввод в эксплуатацию второй очереди производственных мощностей 1993 Сертификация производства и менеджмента в соответствии с требованиями DIN ISO 9001 55
- 56. Марка КБЕ Факты и события 1996 • Открытие представительства КБЕ в Киеве 2003 • Основание profine GmbH 56
- 57. Профильная система КБЕ «Оптима» 57
- 58.
- 59.
- 60.
- 61. Профиль створки входнойгруппы 61
- 62.
- 63.
- 64.
- 65.
- 66.
- 67.
- 68. Система входных дверей КБЕ 70я серия 68
- 69.
- 70.
- 71.
- 72. Универсальные комплектующие КБЕ «Оптима» 72
- 73. Универсальные комплектующие * Арт.№346 – высотой 30 мм 73
- 74. Универсальные комплектующие * Арт.№362 – высотой 60 мм, арт. № 363 – 120 мм 74
- 75.
- 76.
- 77.
- 78.
- 79. Универсальные комплектующие 350 79
- 80.
- 81.
- 82.
- 83.
- 84. Универсальные комплектующие 7209 7209 84
- 85.
- 86.
- 87.
- 88. Универсальные комплектующие Выравнивающий мостик Поддержка створки от провисания 88
- 89.
- 90.
- 91.
- 92. Вентиляция Дышат ли окна? Проблема вентиляции помещения Климатические клапаны 92
- 93. Вентиляция Микроклимат помещения 93
- 94. Вентиляция Содержание СО2 в городе – 0,4-0,5 л/м3 Допустимая концентрация СО2 в помещении – 1 Кислород л/м3 21% Аргон При превышении допустимой концентрации СО2: 0,95% CO2 0,03% • быстрая утомляемость Азот 78% • подавленное состояние Состав воздуха Человек выделяет от 25 до 45 л СО2/час Приток свежего воздуха – 25-30 м3/час на человека Приток свежего воздуха (кухня с газовыми плитами) – не менее 60 м3/ч Приток воздуха должен быть постоянным, независящим от времени года, погодных условий, аэродинамики здания и прочих факторов 94
- 95.
- 96.
- 97.
- 98. Широкий подоконник 1 – канал подачи теплого воздуха от нагревательного прибора к оконному блоку (штроба в стяжке из штукатурного раствора); 2 – подоконная доска; 3 – декоративная решетка выходного отверстия Слайд 98
- 99. Вентиляция Источники выделения влаги Влаговыделение, Источник влаги г/ч Легкая деятельность 30-60 Работа средней 1 Человек 120-200 трудности Трудная работа 200-300 Принятие ванны 700 2 Ванная комната Принятие душа 2600 Приготовление пищи, 600-1500 3 Кухня мытье посуды В среднем за день 1000 Комнатные 4 5-20 растения Отжатое через 50-200 5 Выстиранное белье центрифугу Совершенно мокрое 100-500 99
- 100. Вентиляция Воздухообмен в помещении Воздухообмен в помещении площадью 20 м2 (одностворчатое окно площадью 1,82 м2) Кратность Тип Ширина Объем воздухообме открывания открывания воздуха, м3/ч Естественная вентиляция на 2 см до 50 1,0 Откидное 6 см до 130 2,6 проветривание 12 см до 220 4,4 6 см до 180 3,6 Поворотное Щелевое проветривание 12 см до 280 5,6 проветривание 90о до 800 16,0 Сквозное до 160 проветривание Кратность воздухообмена - соотношение объема подаваемого Сквозное проветривание (удаляемого) воздуха к объему данного помещения в единицу времени 100
- 101. Климатический клапан REGEL-air® Самовентиляция. Климатические клапаны Самовентиляция - саморегулирующаяся вентиляция, система ограниченного воздухообмена через каналы камер профилей или через встроенные в оконные блоки климатические клапаны с целью регулирования влажности воздуха в помещении и предотвращения выпадения конденсата на внутренних поверхностях окон. ДСТУ Б В.2.6-23-2001 "Блоки оконные. Общие технические условия", п. 5.1.2 указывает: "Рекомендуется применение в конструкции изделий устройств для регулирования температурно-влажностного режима: климатических клапанов и систем самовентиляции.". 101
- 102.
- 103. Климатический клапан REGEL-air® Климатический клапан REGEL-air® Установка на любой стадии производства и эксплуатации окна Легкость монтажа Скрытое расположение Высокая звукоизоляция, до 42 ДБ Воздухопроницаемость 4,6 м3/ч 103
- 104. Климатический клапан REGEL-air® Температура точки росы оС при относительной влажности воздуха, % Воздух t, oC 104
- 105. Климатический клапан REGEL-air® -22оС -30оС -35оС 105
- 106. Климатический клапан REGEL-air® Относительная влажность воздуха в период наблюдения 01/03 - 09/03/2001 65 60 относительная влажность, % 55 50 45 40 35 30 1/3 2/3 3/3 4/3 5/3 6/3 7/3 8/3 9/3 10:00 10:00 10:00 10:00 10:00 10:00 10:00 10:00 10:00 Даты 106
- 107. Климатический клапан REGEL-air® Относительная влажность воздуха в период наблюдения 10/03 - 18/03/2001 Климатический клапан REGEL-air® 55 относительная влажность, % 50 45 40 35 30 10/3 11/3 12/3 13/3 14/3 15/3 16/3 17/3 18/3 Даты 107
- 108. Климатический клапан REGEL-air® Закрытие климатического клапана REGEL-air® Влияние ветра на Скорость ветра Статическое Наименование окружающую км/ч давление, Па среду (до : м/с) Листья и тонкие 12-19 Слабый бриз ветви приходят в 7-18 (до 5,3) движение Ветер поднимает Умеренный пыль и бумагу, 20-28 19-39 бриз движет кусты и (до 7,8) тонкие ветки Маленькие деревья начинают гнуться, Свежий бриз 29-38 (до15) 40-72 на воде появляются "барашки" 108
- 109. Климатический клапан REGEL-air® Протоколы испытаний Звукоизоляция. Система внешнего уплотнения Тип окна Стеклопакет Величина ЗИ, Испытан Место Аттестат № дБ испытаний Повор.-накл. 4-16-4 35 дБ 31.07.1989 IBP Stuttgart GS 181/89 окно Повор.-накл. 6-16SF6-4 39 31.07.1989 IBP Stuttgart GS182/89 окно Звукоизоляция. Система внешнего уплотнения. REGEL-air® Тип окна Стеклопакет Величина Испытан Место Аттестат № ЗИ, дБ испытаний Повор.-накл. 4-16-4 32 дБ 05.03.1998 Ift Rosenheim 161 окно 19341/3.2.0 Повор.-накл. 6-16SF6-4 35 дБ 28.05.1998 Ift Rosenheim 161 окно 19341/4.1.0 109
