PX4에 대한 전반적인 이해와 코드레벨 부분까지 소개한다.

1. Introduction of PX4
Presenter: SungTae Moon

2. 안녕하세요.
저는 한국항공우주연구원 문성태 연구원입니다..

3. 안녕하세요.
저는 한국항공우주연구원 문성태 연구원입니다..

4. Computer Science
Programming
Open Source
Aerospace Engineering
안녕하세요.
저는 한국항공우주연구원 문성태 연구원입니다..

5. 그래서 사실은..
항공우주에 대해 잘 모릅니다.
(죄송합니다..)

7. 오픈소스 PX4
IT 입장에서
그래서, 오늘은
에 대해 이야기 해볼까 합니다.

8. Introduction of PX4
Presenter: SungTae Moon
2021.02.26

9. TABLE OF
CONTENTS
Introduction
01
02
03
04
05
History of PX4
Overall Architecture
Practical Example
Future of PX4

10. Introduction
01

11. 왜 PX4를 사용했는가

12. 실내 군집 비행 시스템

13. AR.Drone

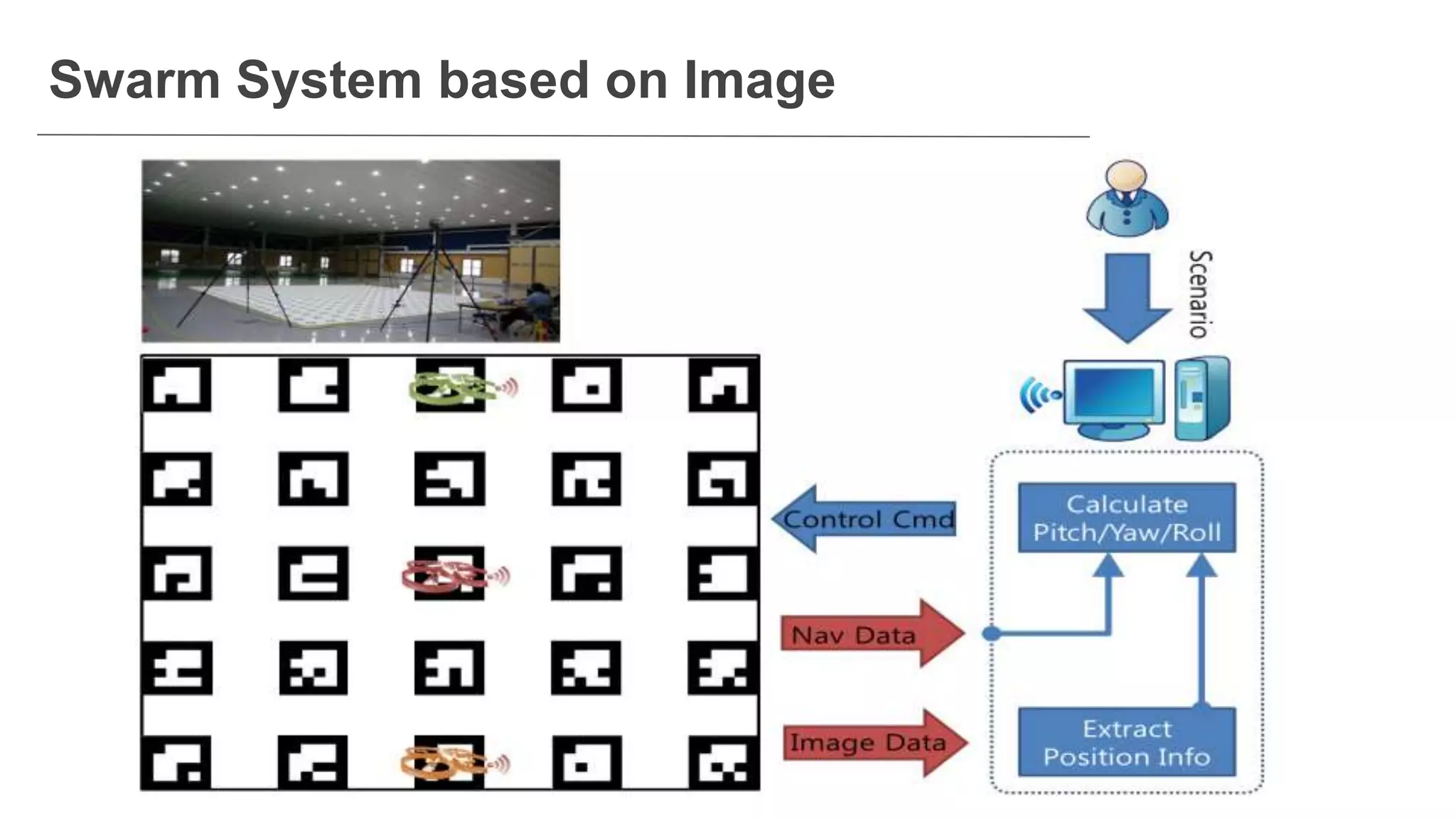

14. Swarm System based on Image

15. Limitation of Image System

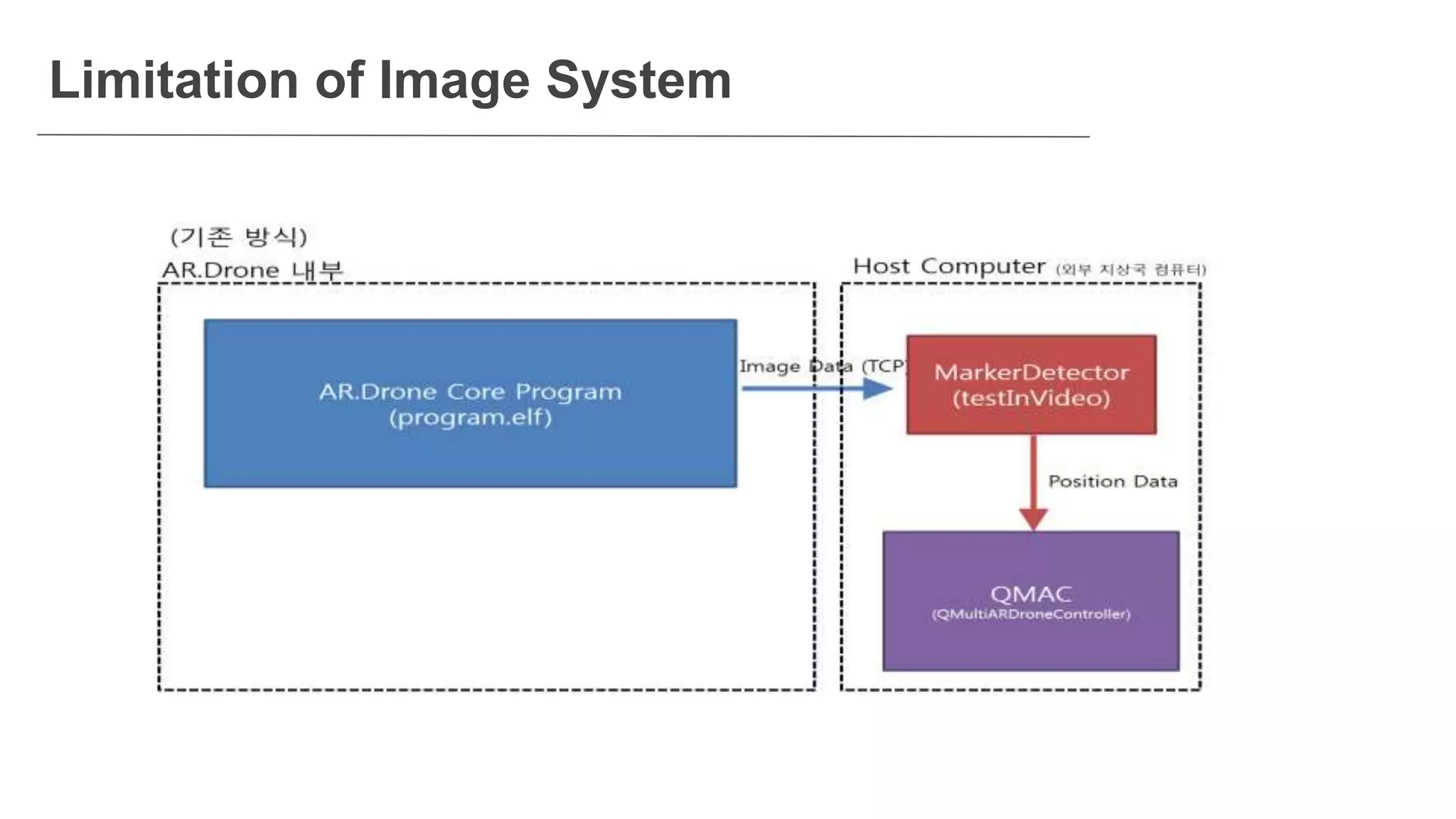

16. Limitation of Image System

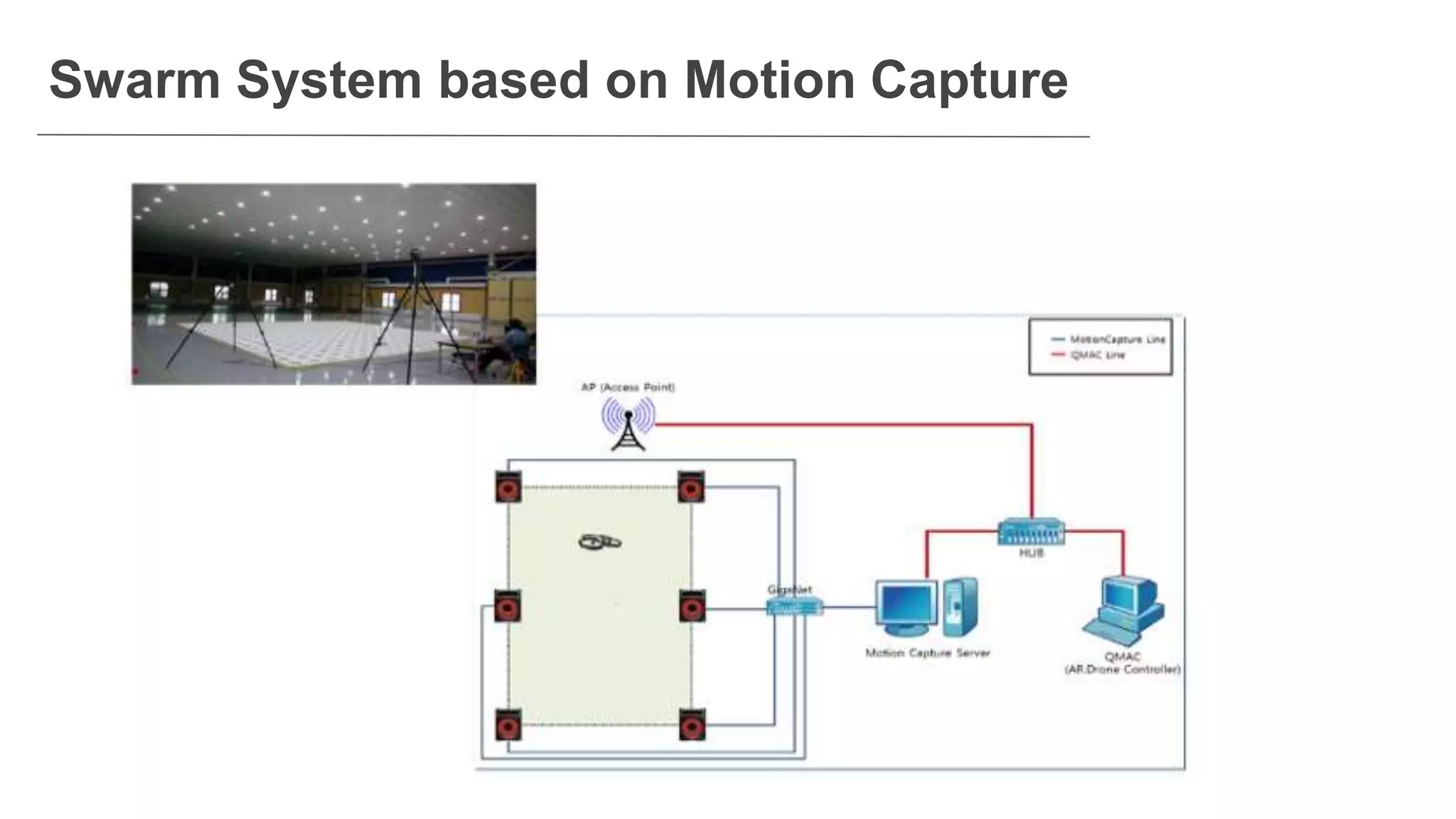

17. Swarm System based on Motion Capture

18. Limitation of private code
- The AR.Drone uses ultrasound data to measure its altitude
- However, when multiple quadrotors run in same area, the frequency interference happens because of
collision of same frequency

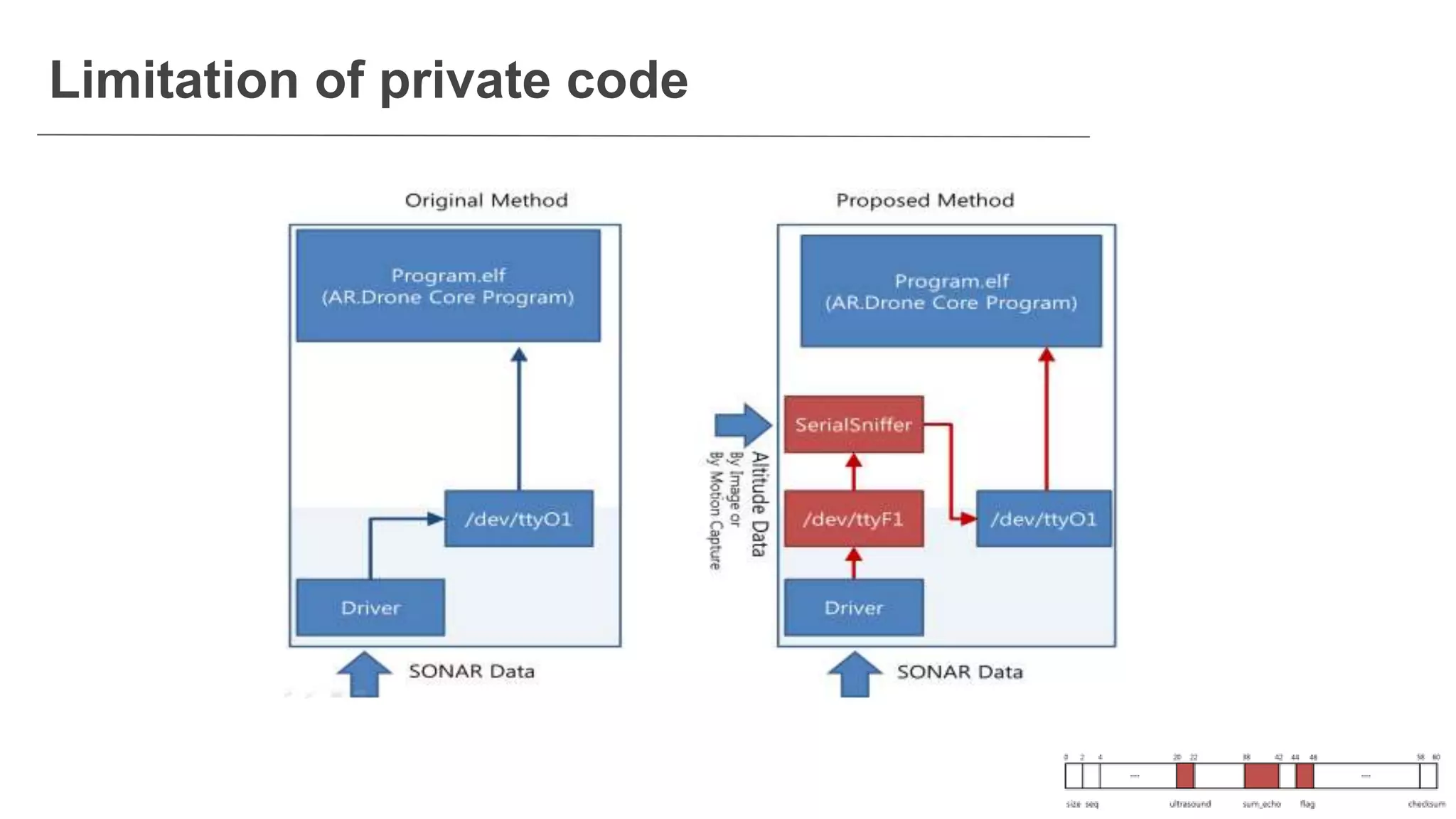

19. Limitation of private code

20. History of PX4
02

21. 문제는 시스템

22. PX4
- Co-Founder of Auterion
- Ph.D. on drone software architecture from ETH Zurich

23. PX4

24. History
2020
Pixhawk
Industry Standard

25. Key Maintainers (Early Members)
Loren Meier Julian Oes
Paul Reiseborough
[EKF2]
James Goppert
[LPE]
Architecture
Control &
Estimation
Anton Babuskin
[position_estimation_inav]
[attitude_estimator_q]
[mc_att_control]
[mc_pos_control]

26. Contributors

27. DroneCode
- Setthe standards in the drone industry with open-source
- Start with PX4 and ArduPilot (2014)
- ArduPilot was no longer be associated with DroneCode (2016)

28. DroneCode

29. DroneCode Membership
2014 2020

30. # 오픈소스란 무엇인가

31. 오픈소스란
- 오픈 소스는 소프트웨어 혹은 하드웨어 제작자의 권리를 지키면서
원시 코드를 누구나 열람할 수 있도록 한 소프트웨어 혹은 오픈 소스 라이선
스에 준하는 모든 통칭을 일컫는다.
오픈 소스(open source/OSS) – 위키백과

32. 왜 사람들은 소스코드를 공개하기 시작했을까?

34. History (~1970)
- 하드웨어 판매 중심
- 소프트웨어는 공짜!

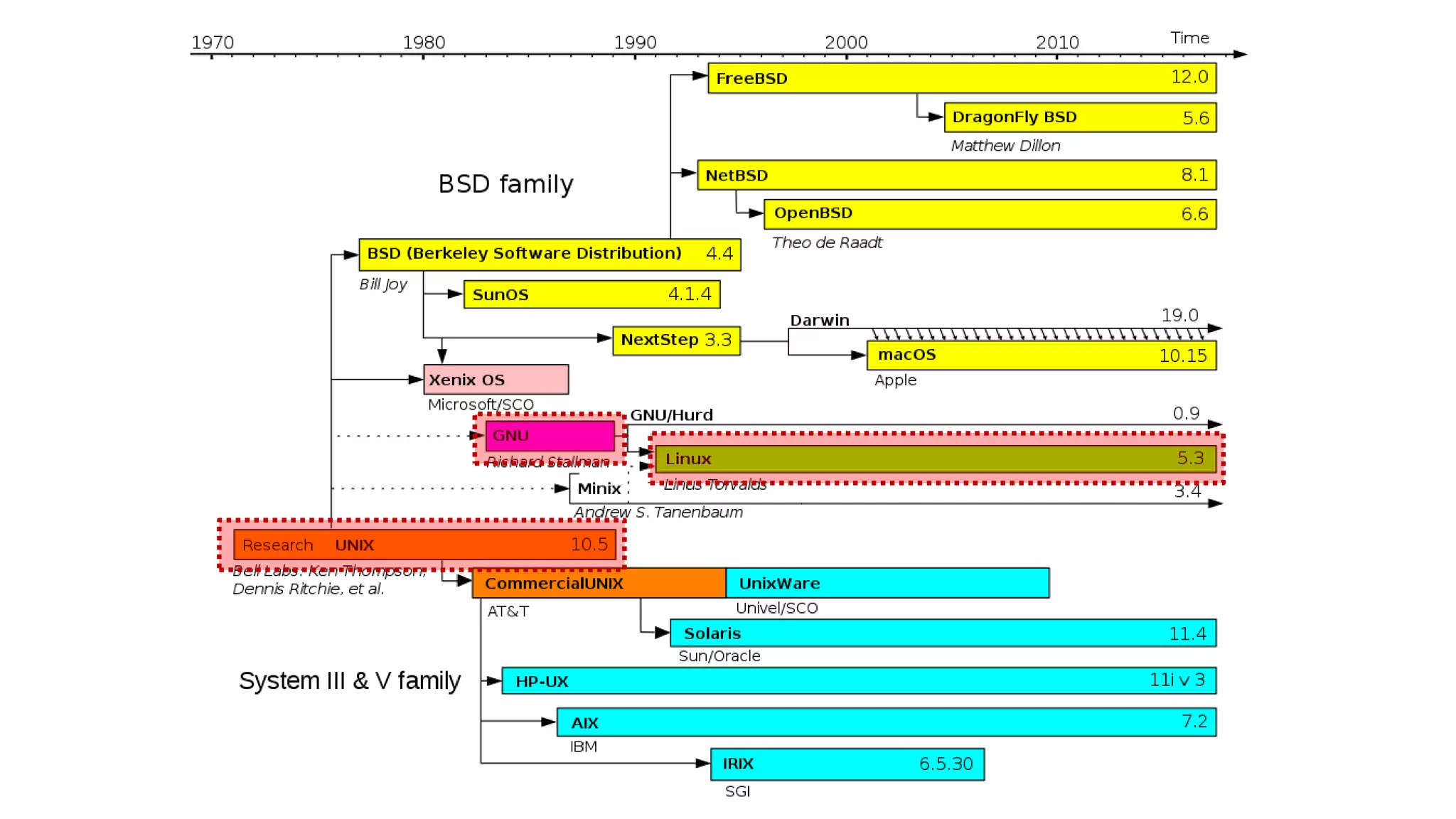

36. Dennis Ritchie (1941 ~ 2011)

38. History (1976)
컴퓨터 애호가들에게 보내는 공개 편지 “Open Letter to Hobbyists”
모든 코드를 비공개 형태로 만들어 버리게 되는 계기
소프트웨어 저작권에 대한 인지, 시작된 상업용 소프트웨어 시대

40. History (1980)
- 자유 소프트웨어 운동 주도
- 상용 소프트웨어에 대항한 자유로운 대안을 만들기 위한 의지
- GNU (GNU is Not a Unix) 프로젝트 시작
- Text editor(Emacs), Compiler(gcc), Debugger(gdb), make 개발
- Free Software 운동 시작 후 자유소프트웨어 재단(FSF) 설립
- 1989년 최초의 오픈소스 라이선스 GNU General Public License 배포
Richard Stallman (1953 ~)

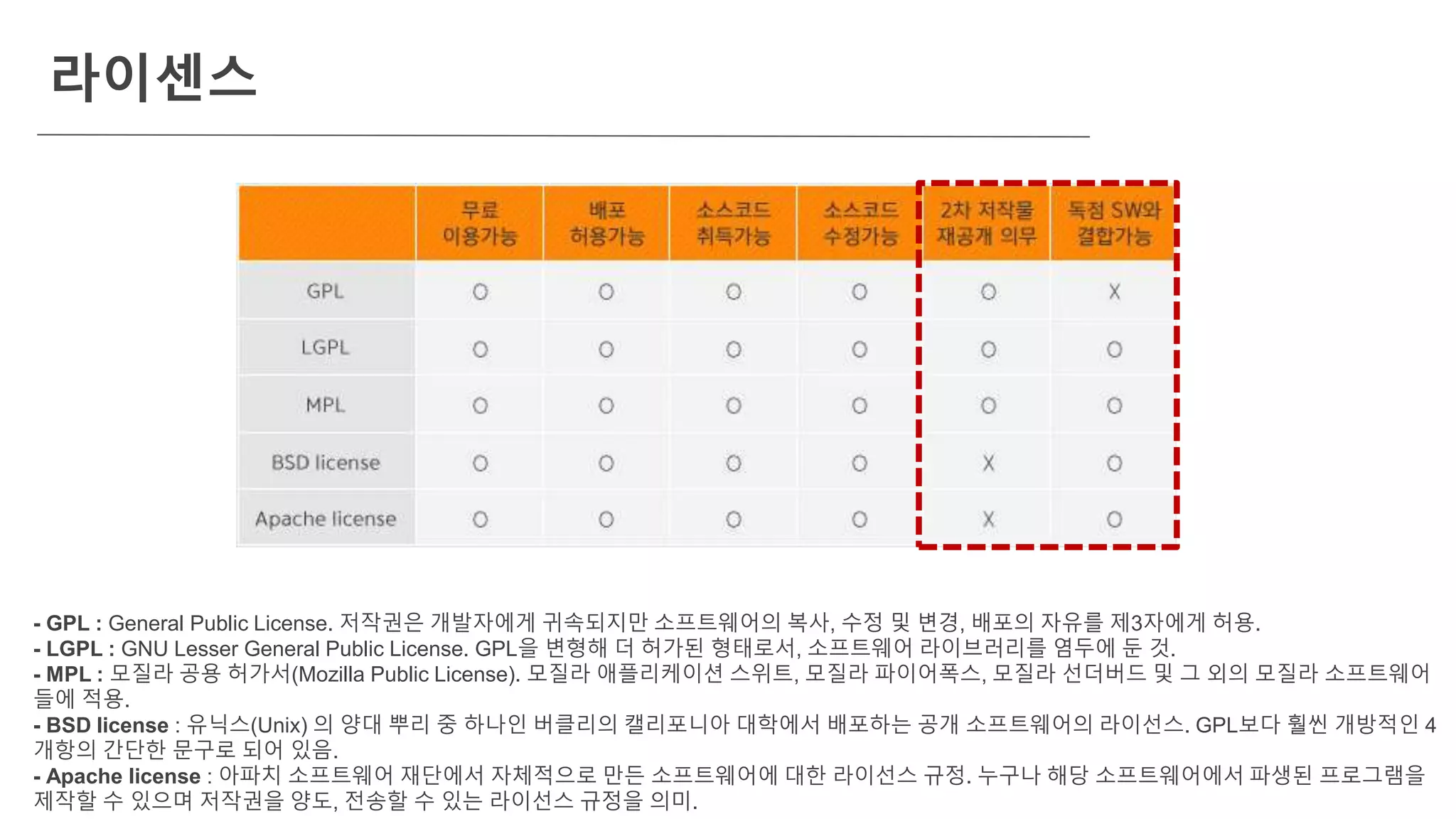

42. 라이센스
- GPL : General Public License. 저작권은 개발자에게 귀속되지만 소프트웨어의 복사, 수정 및 변경, 배포의 자유를 제3자에게 허용.
- LGPL : GNU Lesser General Public License. GPL을 변형해 더 허가된 형태로서, 소프트웨어 라이브러리를 염두에 둔 것.
- MPL : 모질라 공용 허가서(Mozilla Public License). 모질라 애플리케이션 스위트, 모질라 파이어폭스, 모질라 선더버드 및 그 외의 모질라 소프트웨어
들에 적용.
- BSD license : 유닉스(Unix) 의 양대 뿌리 중 하나인 버클리의 캘리포니아 대학에서 배포하는 공개 소프트웨어의 라이선스. GPL보다 훨씬 개방적인 4
개항의 간단한 문구로 되어 있음.
- Apache license : 아파치 소프트웨어 재단에서 자체적으로 만든 소프트웨어에 대한 라이선스 규정. 누구나 해당 소프트웨어에서 파생된 프로그램을
제작할 수 있으며 저작권을 양도, 전송할 수 있는 라이선스 규정을 의미.

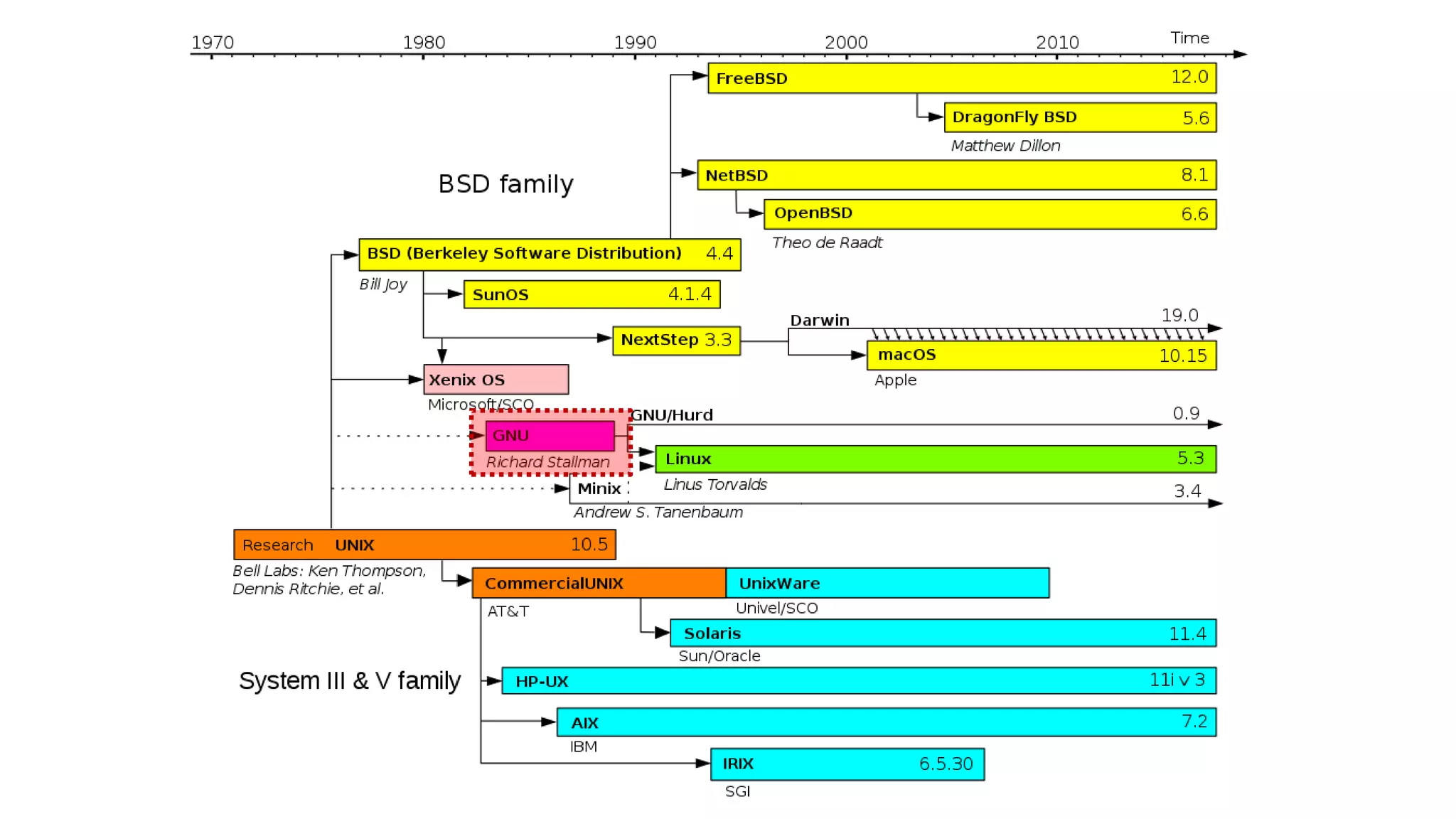

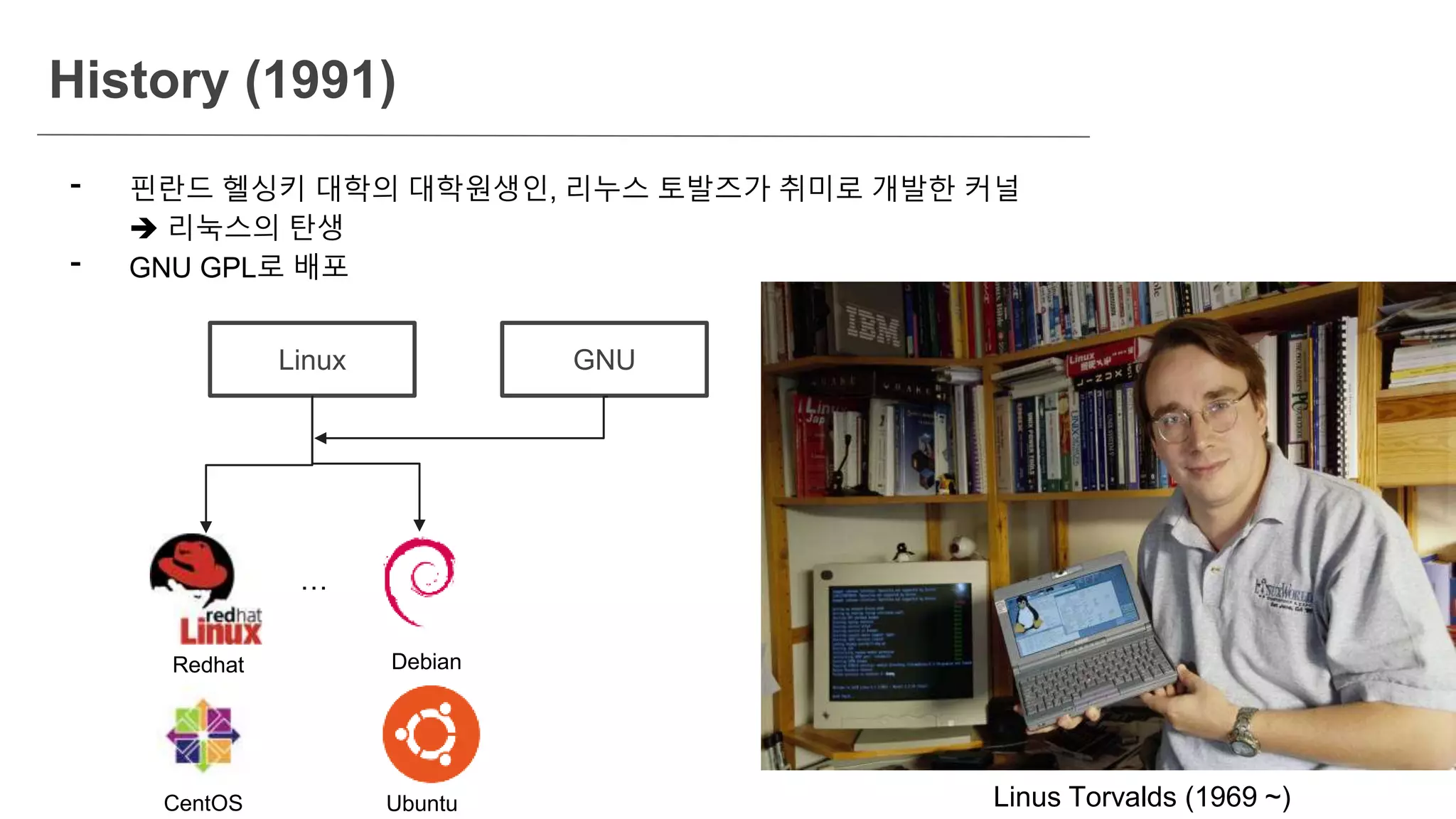

43. History (1991)
Linux GNU
- 핀란드 헬싱키 대학의 대학원생인, 리누스 토발즈가 취미로 개발한 커널
 리눅스의 탄생
- GNU GPL로 배포
…
Debian
Redhat
CentOS Ubuntu Linus Torvalds (1969 ~)

44. - 오픈소스 명칭 정의
- 넷스케이프 브라우저 코드에 대한 공개 형태를 결정하는 전략회의에서 붙여진 용어
- 넷스케이스 소스 코드 공개에 자극 받아, 오픈소스를 장려하기 위한 단체인 OSI(Open Source
Initiative) 설립
History (1998)

45. History (Current)

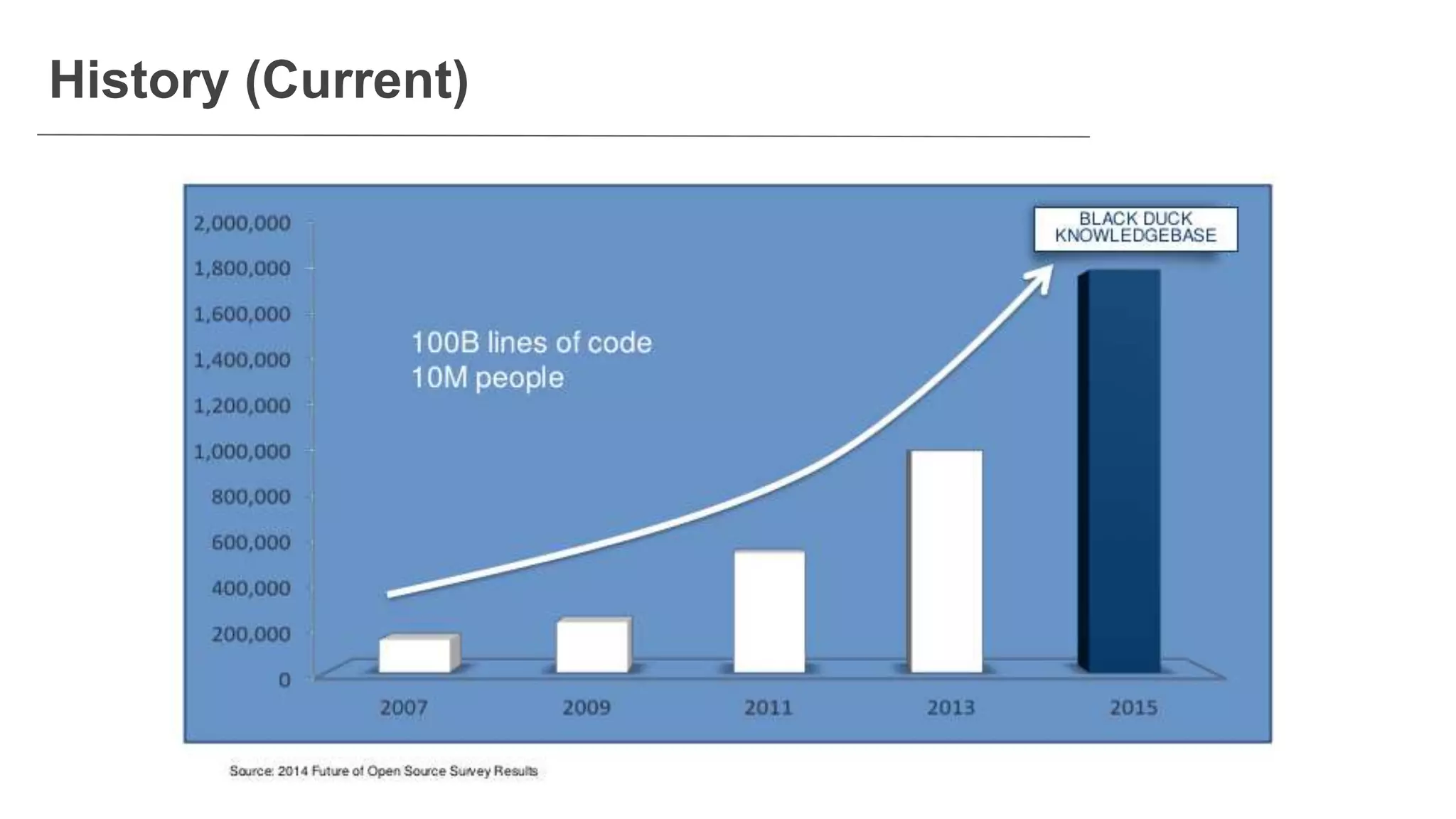

46. History (Current)

47. # 왜 소스를 오픈하는가

48. Why do you open your code?
48



*) 김형준, “오픈소스 프로젝트 따라 잡기”, SlideShare
 하지만, 기술 공유 보다는 기술 종속이 목적이 아닐까?
Android
Eco-System
Tizen
Eco-System
 좋은 회사에 취직/연봉인상 이 목적이 아닐까?

49. Overall Architecture

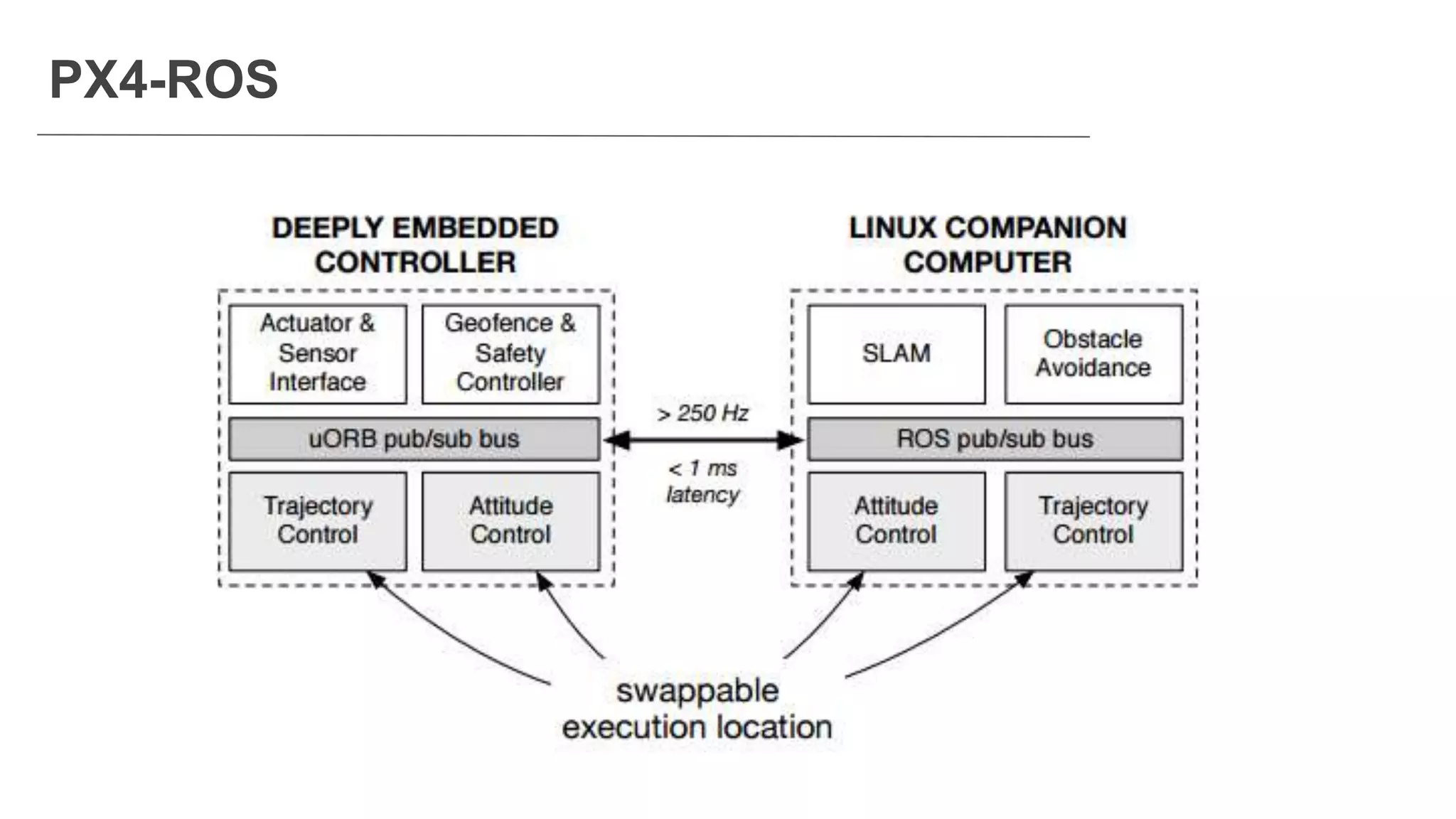

03

50. Architecture

51. APM/ArduPilot
Jordi Munoz
(2009)
Andrew Tridgell
(2011)

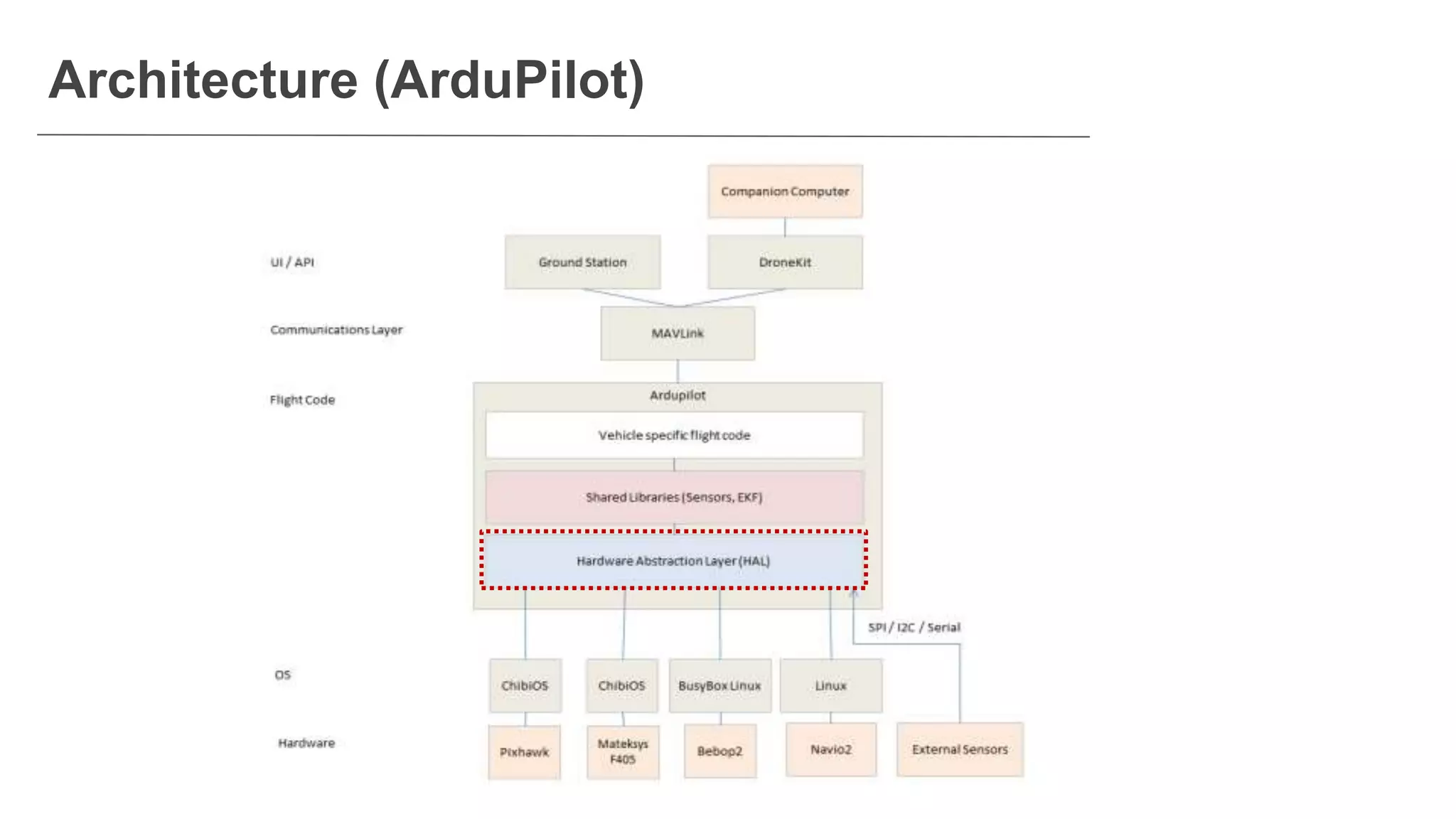

52. Architecture (ArduPilot)

53. Architecture

54. uORB

55. uORB

56. uORB
IMU
Sensors
Attitude
Estimator
Gyro,Accel,Mag
Roll,Pitch,Yaw
Subscribe
Publish

57. Example of topics (v1.8.2)
Position
Control
Attitude
Control
Position
Estimate
Attitude
Estimate

58. # 어떻게 공헌할까?

59. How to become contributor
Fork
코드 수정
Pull Request
검토 by
Travis CI
검토 by
committer
Project
Issue
발견/등록
Commit
Your code
Field Test

60. Testing in the lab (CI) (@PX4)

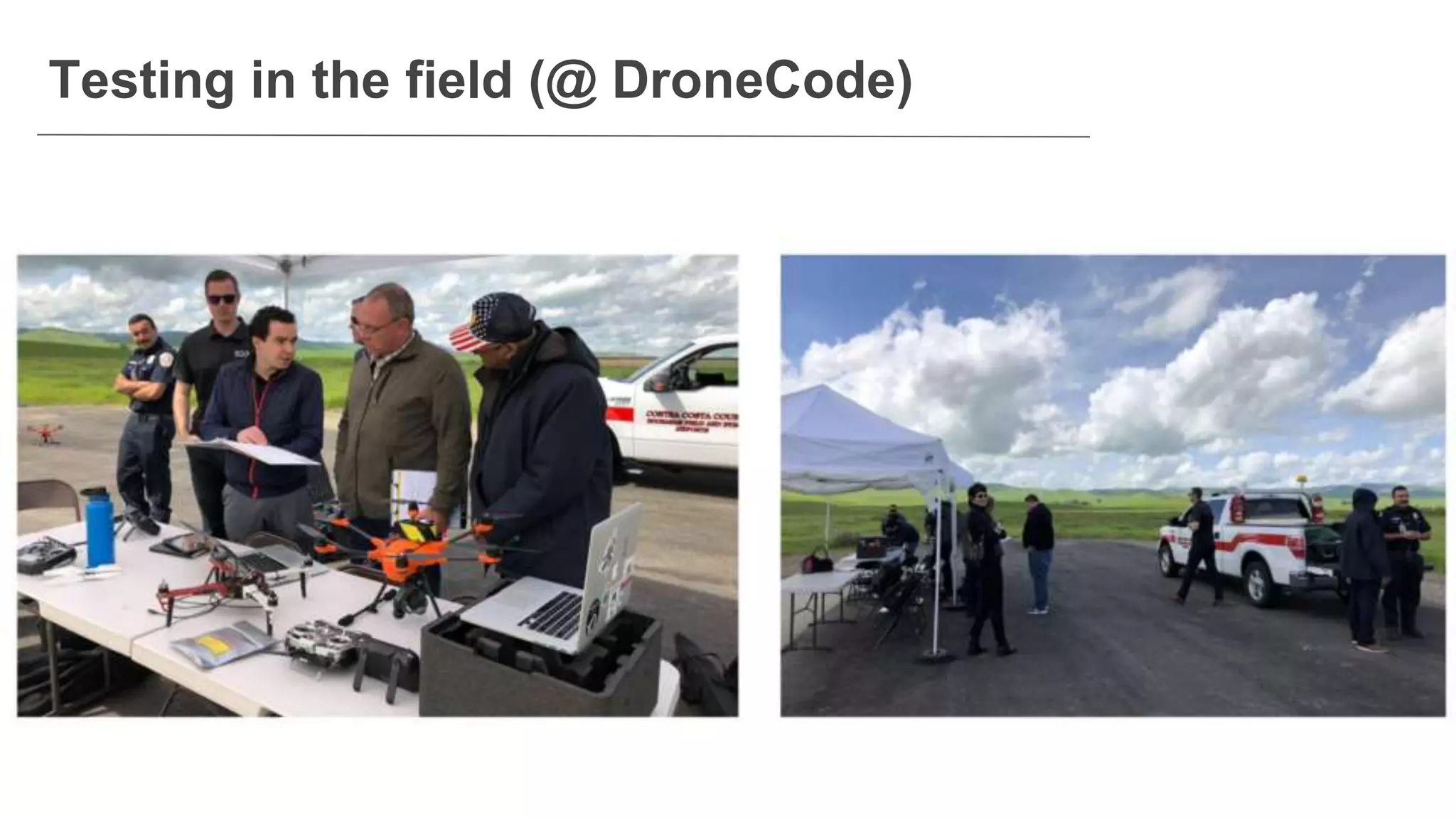

61. Testing in the field (@ DroneCode)

62. How to become contributor

63. How to become contributor

64. Practical Example
04

65. # 어떻게 설치할까

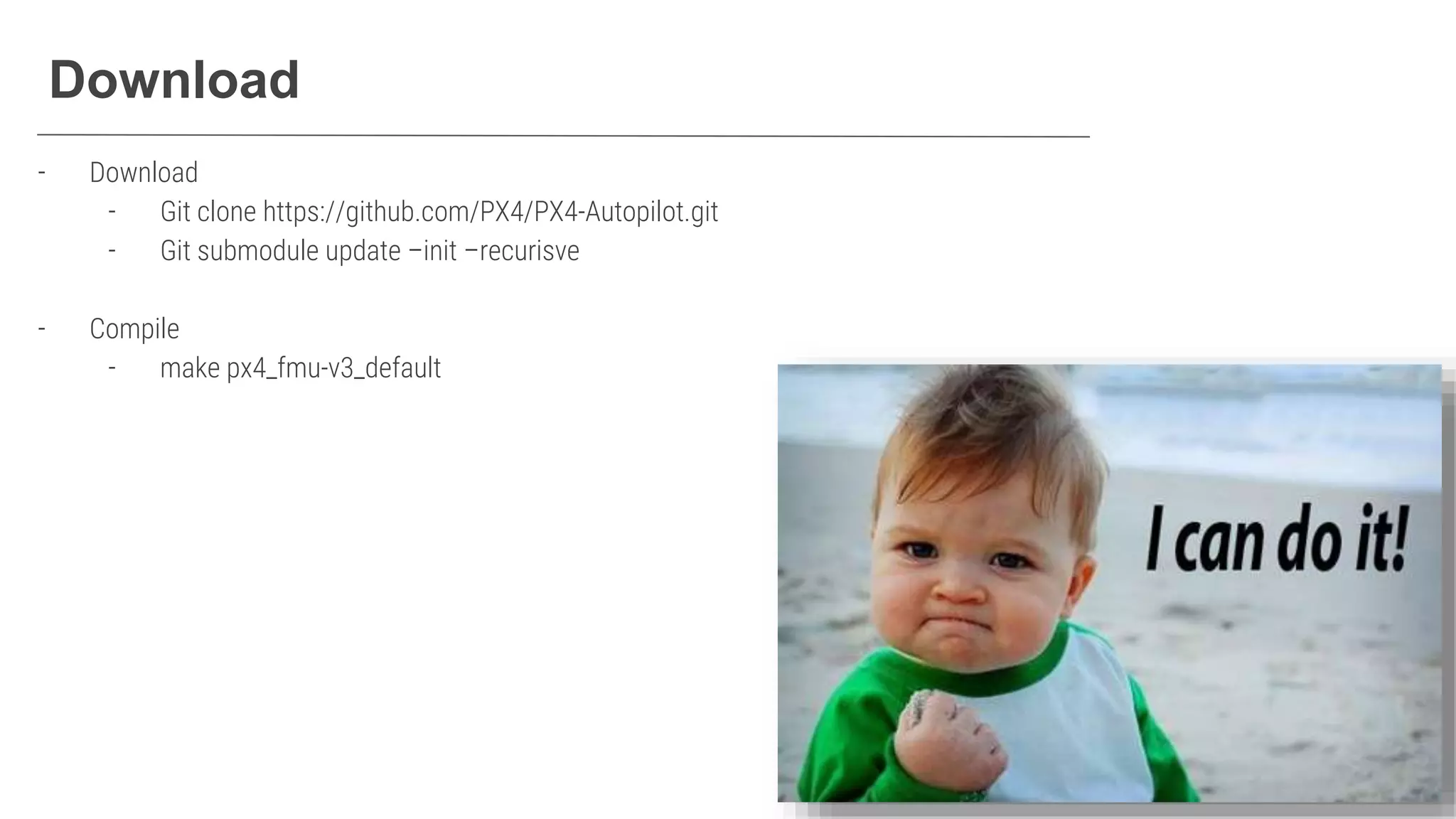

66. Download
- Download​
- Git clone https://github.com/PX4/PX4-Autopilot.git
- Git submodule update –init –recurisve
- Compile​
- make px4_fmu-v3_default​

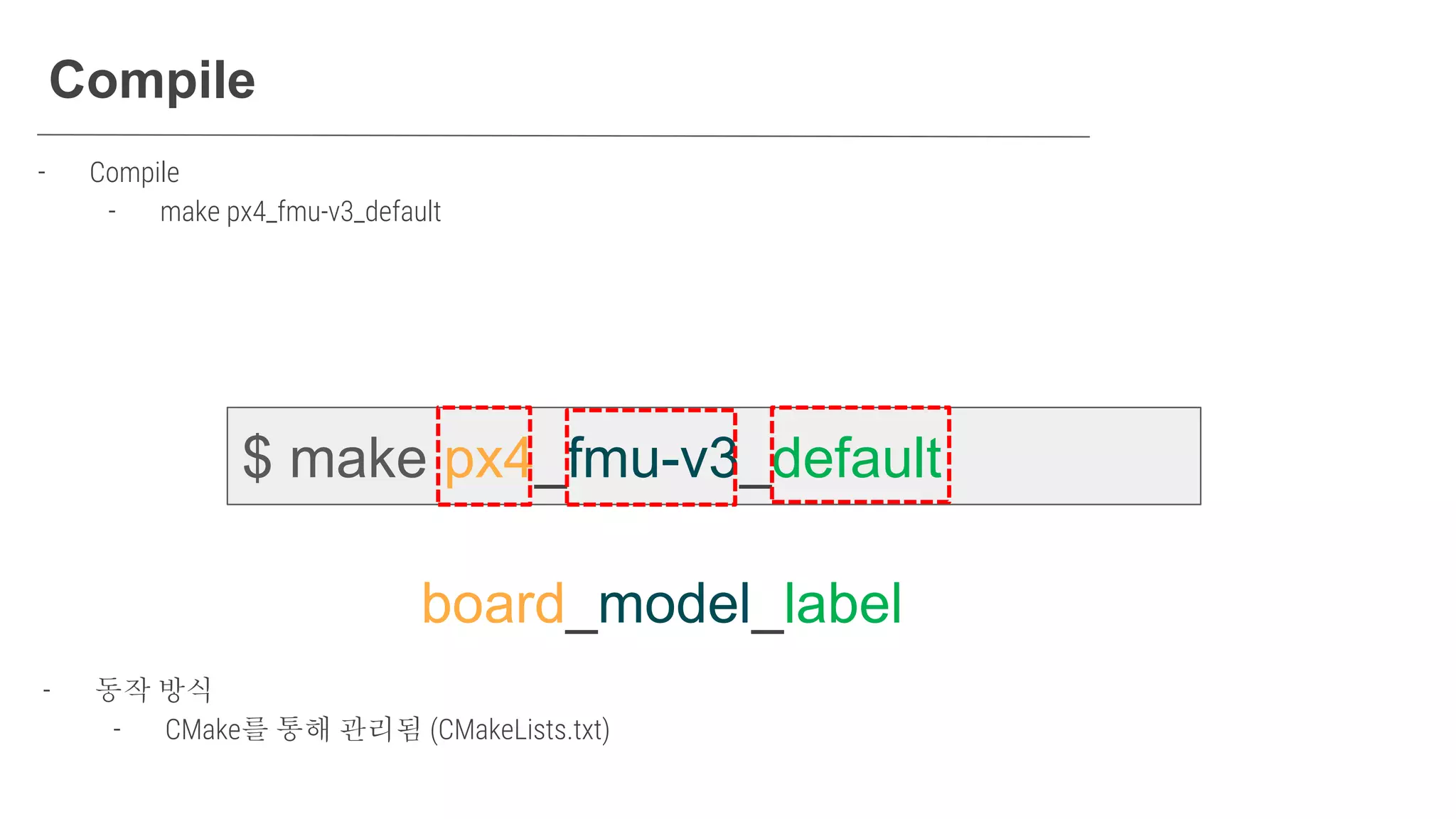

67. Compile
- Compile​
- make px4_fmu-v3_default​
$ make px4_fmu-v3_default
board_model_label
- 동작 방식
- CMake를 통해 관리됨 (CMakeLists.txt)

68. Compile

69. Development Environment



70. 그래서 왔습니다.!

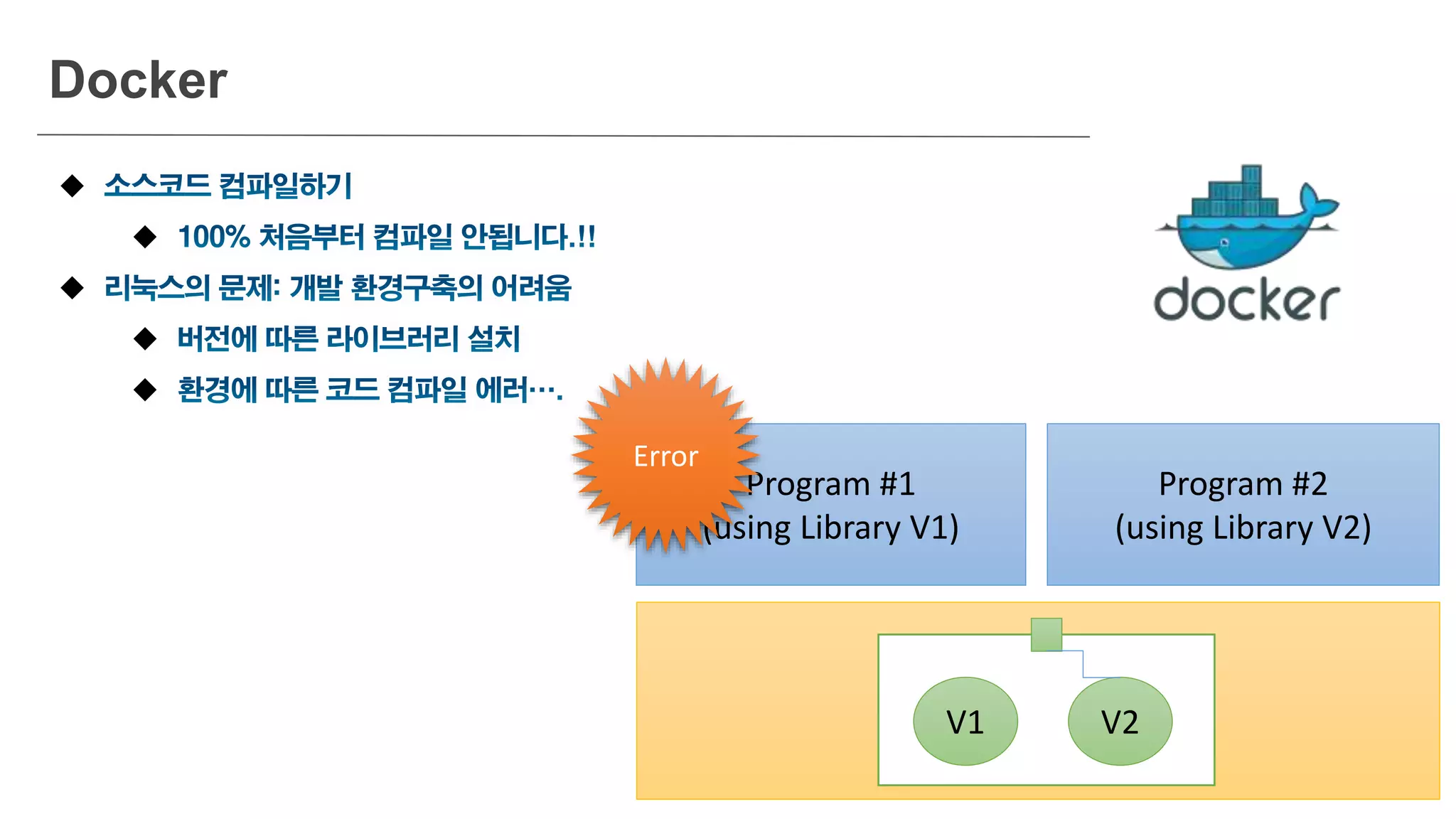

71. Docker





Program #1
(using Library V1)
Program #2
(using Library V2)
Error
V1 V2

72. Docke




73. Install Docker
refer to https://dev.px4.io/v1.9.0/en/test_and_ci/docker.html

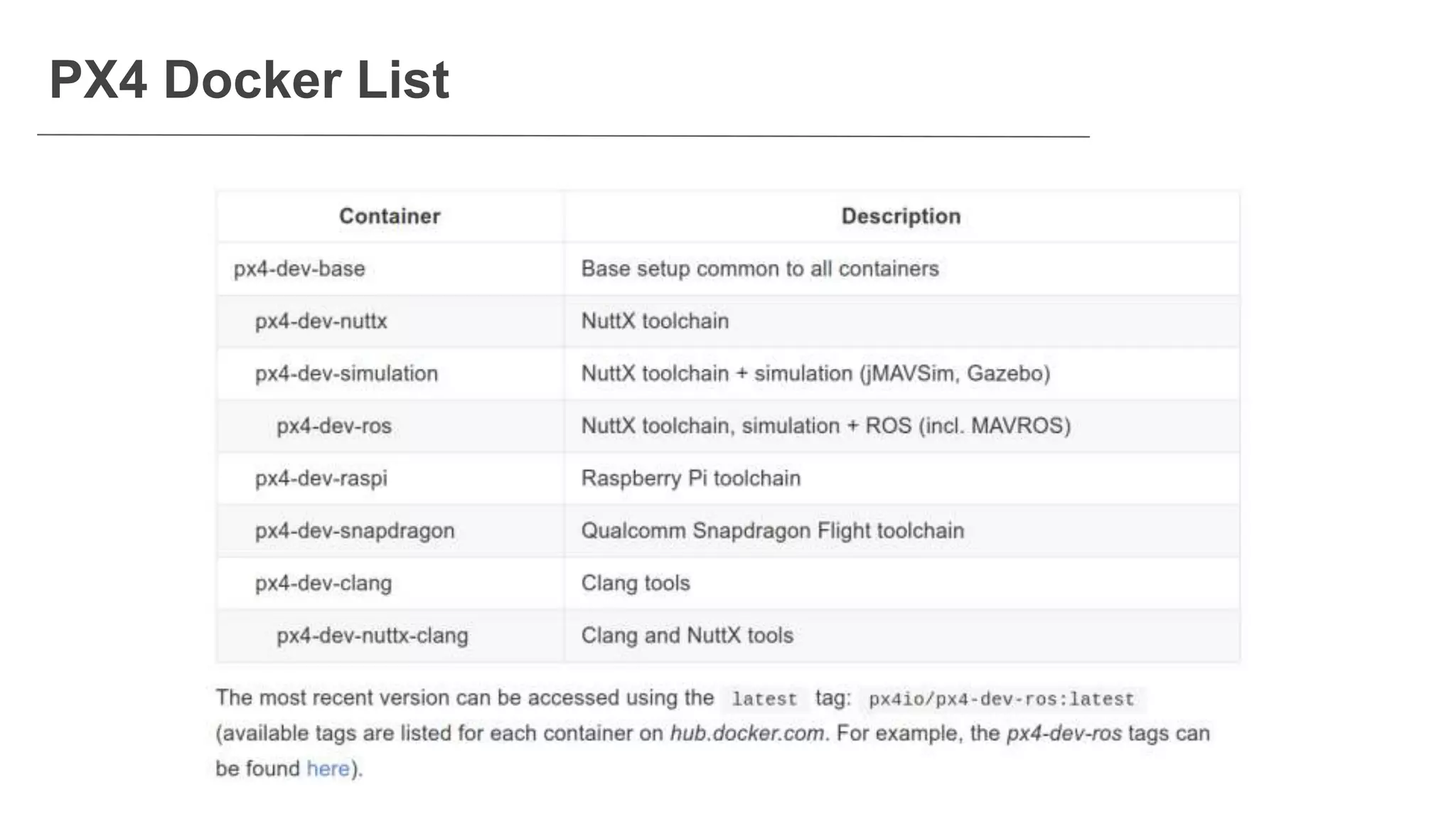

74. PX4 Docker List

75. How to use
docker pull [docker repository]


./Tools/docker_run.sh bash

76. Run docker

77. Demonstration
My computer (ubuntu)
Docker container
Source
Code
PX4
SITL

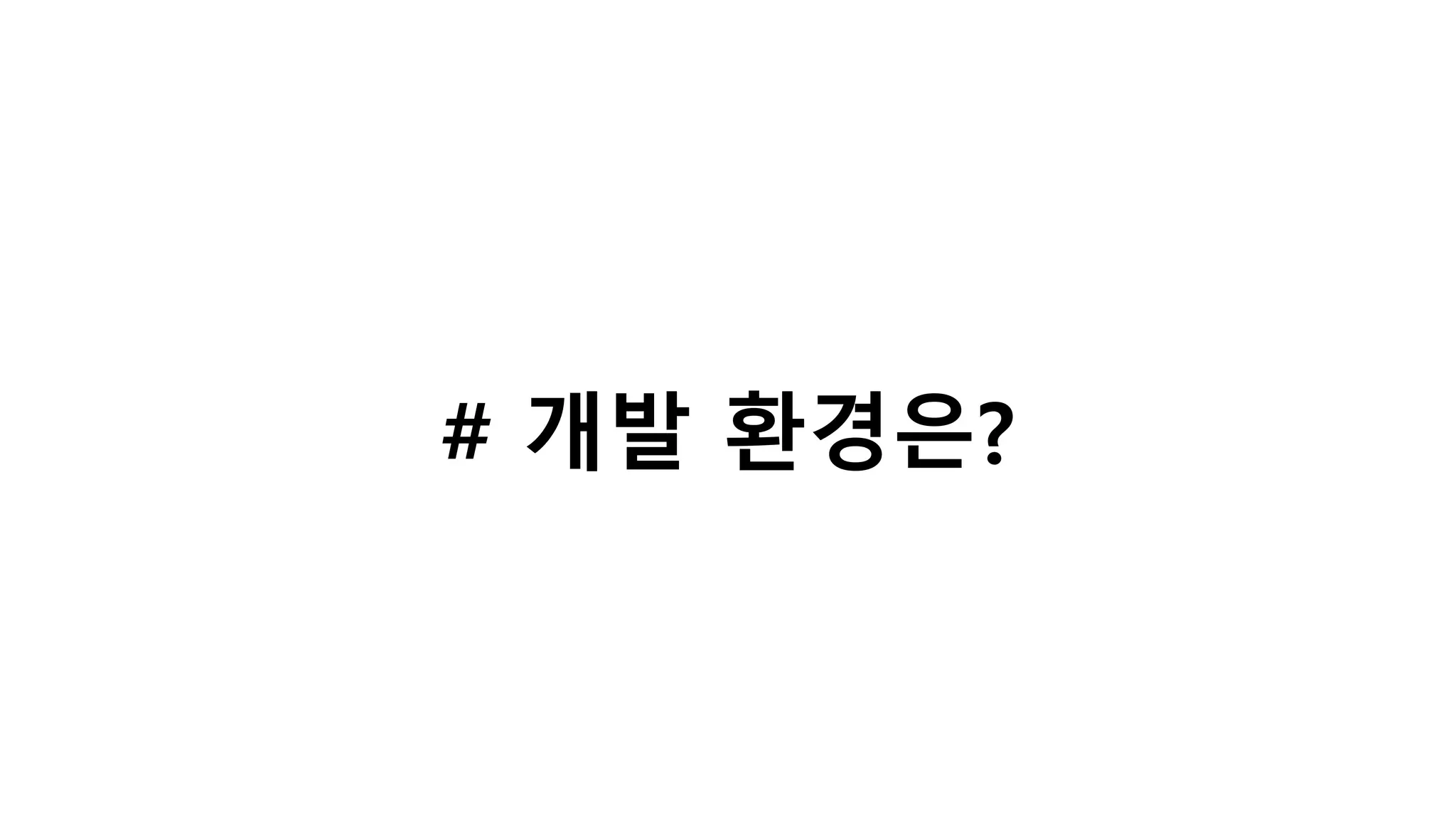

78. # 개발 환경은?

79. Linux






80. vscode

81. # 코드를 보자

82. Directory

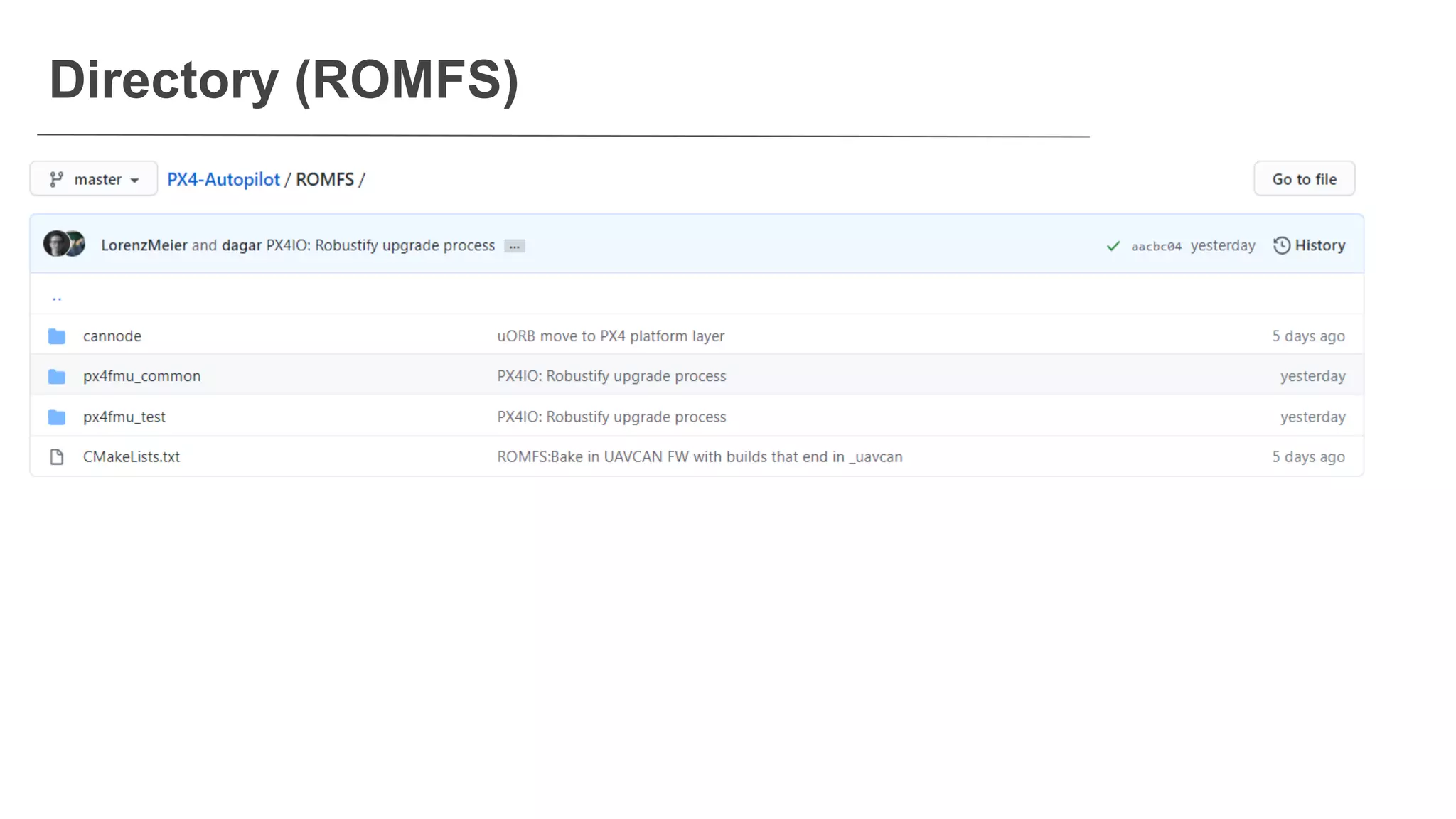

83. Directory (ROMFS)

84. rcS (PX4-Autopilot/ROMFS/px4fmu_common/init.d/rcS)
- Run configuration script (rcS)
- Mounting file system
- Load parameters
- Run default tasks
- Run specific airframe tasks
- Ex. “4011_dji_f450”, “4052_holybro_qav250”
Ex1. 나만의 기체 모델 설정 파일을 만들고 싶다
Ex2. 자동 실행되는 task를 만들고 싶다

85. # 나만의 모듈을 개발해보자

86. Template Code
- replace the module name (Tip: use refactoring function of IDE tool)

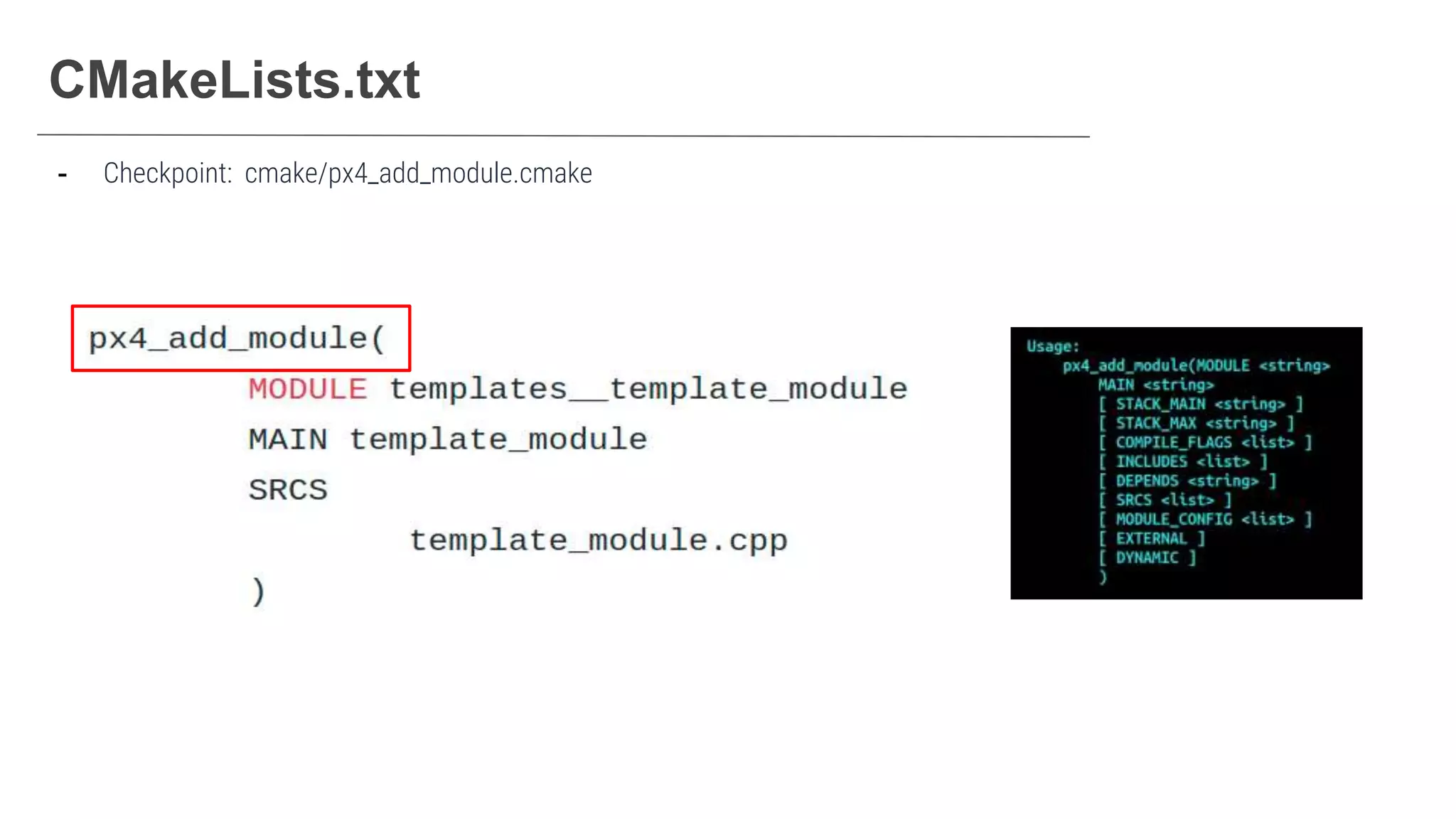

87. CMakeLists.txt
- Checkpoint: cmake/px4_add_module.cmake

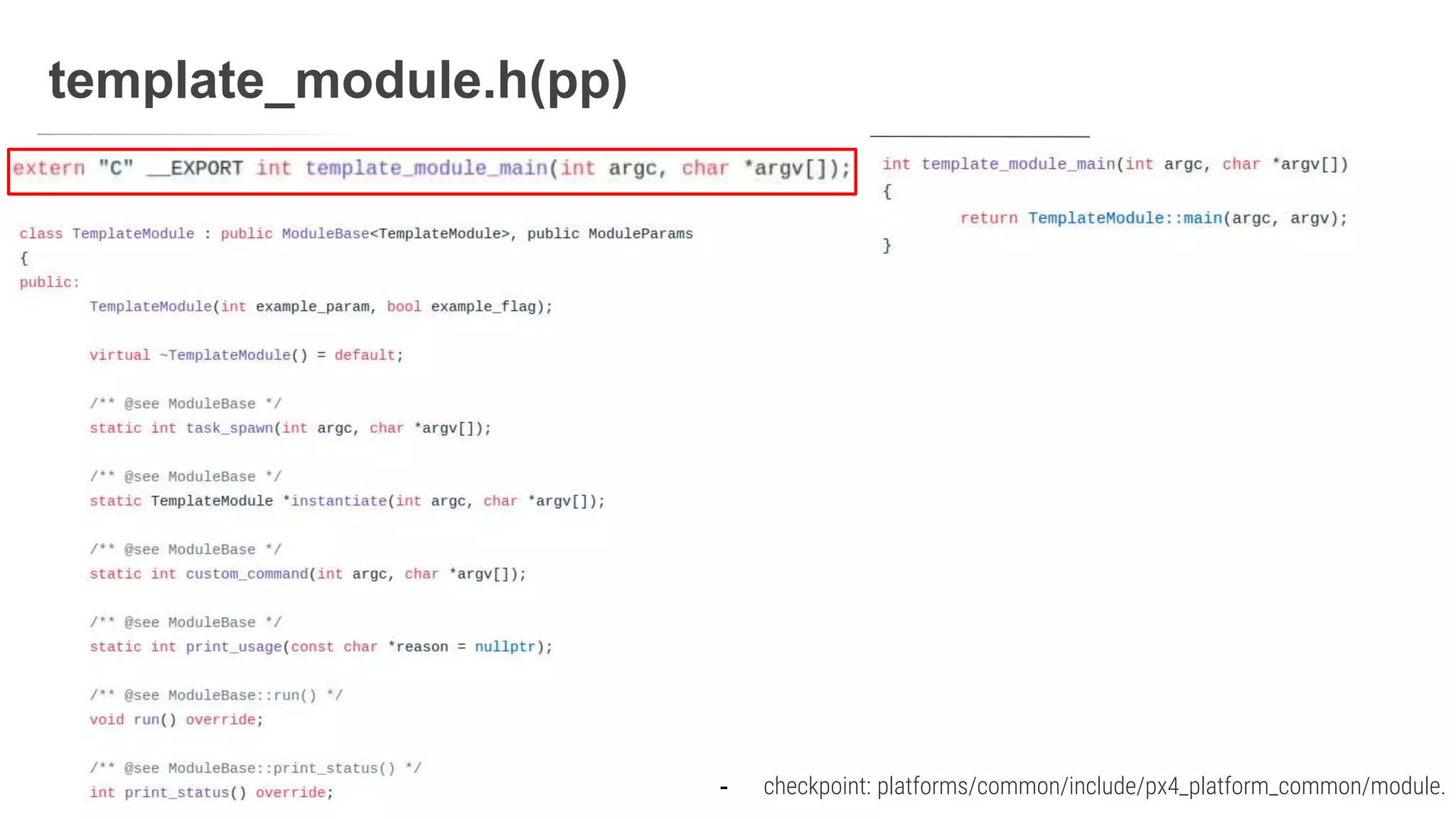

88. template_module.h(pp)
- checkpoint: platforms/common/include/px4_platform_common/module.

89. template_module.cpp

90. Method : instantiate

91. Method : run

92. Run for Test
$ make px4_sitl_default gazebo
- Run for Test
- Tip #1: HEADLESS=1 (for no gazebo client)
- Tip #2: pxh> help (to show possible commands)
- Tip #3: pxh> task_lists (to show tasks)
pxh> monitoring start

93. # 나만의 Topic을 만들어보자

94. msg
- checkpoint #1: ./msg
- checkpoint #2: ./msg/tools/px_generate_uorb_topic_helper.py
- checkpoint #3: build/px4_sitl_default/uORB/topics/sensor_combined.h

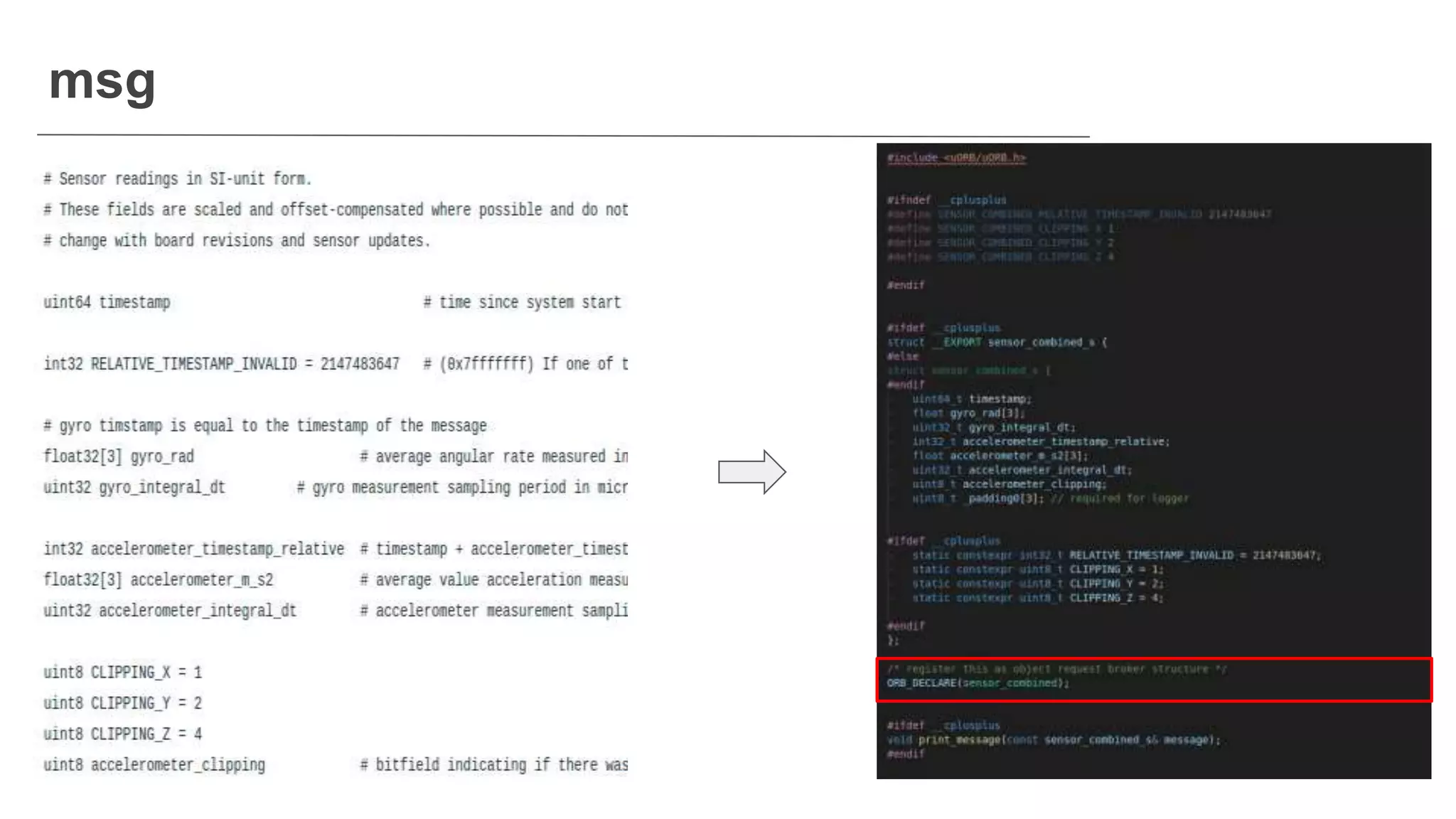

95. msg

96. user-defined topic
- should insert user-defined topic to msg/CMakeLists.txt

97. publish
- In monitoring.hpp
- In monitoring.cpp

98. show monitoring msg
- Tip #1: pxh> listener monitoring

99. # 나만의 파라미터를 만들어보자

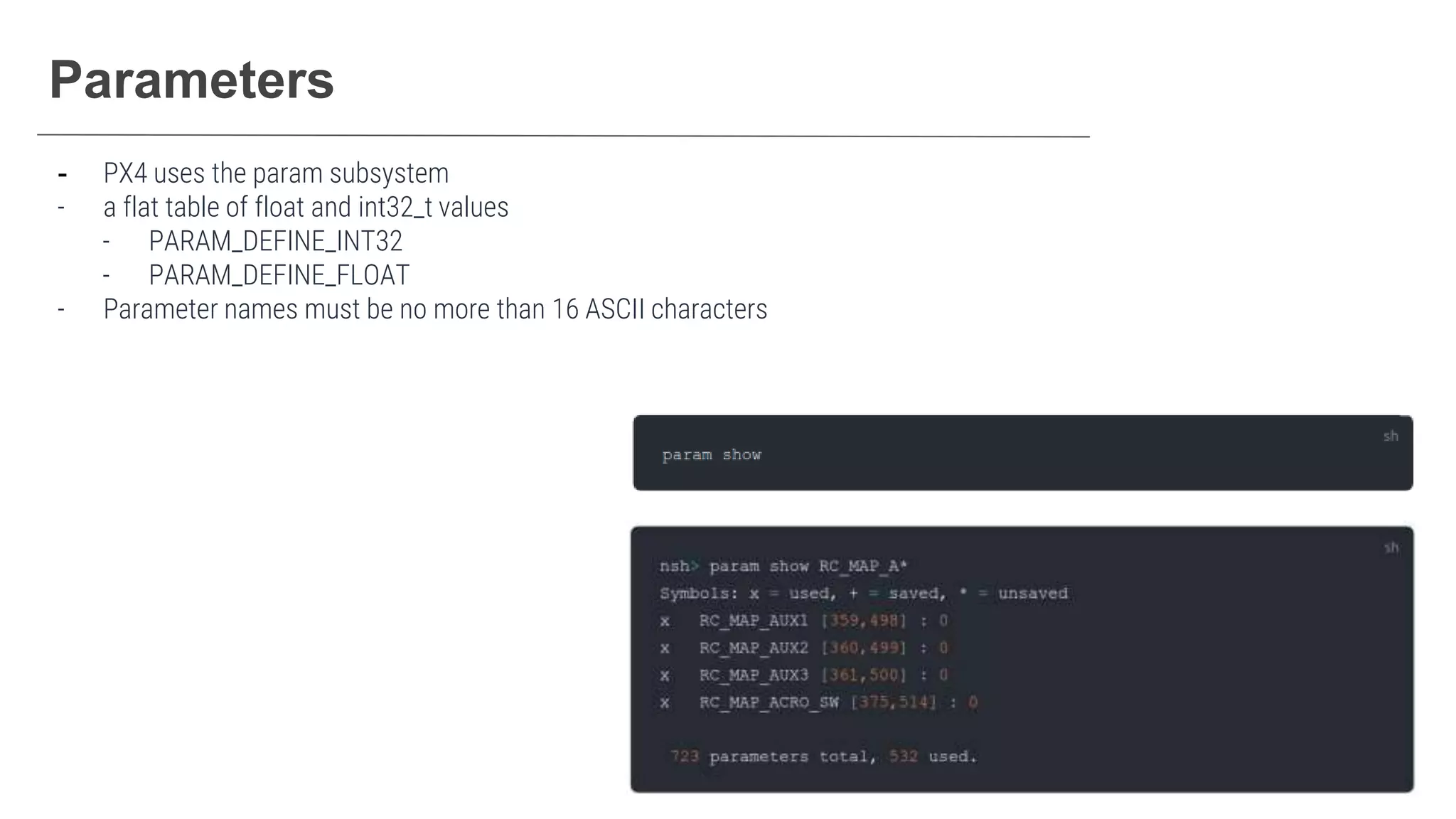

100. Parameters
- PX4 uses the param subsystem
- a flat table of float and int32_t values
- PARAM_DEFINE_INT32
- PARAM_DEFINE_FLOAT
- Parameter names must be no more than 16 ASCII characters

101. Example of Parameter
- Parameter Definition (in case of C language)

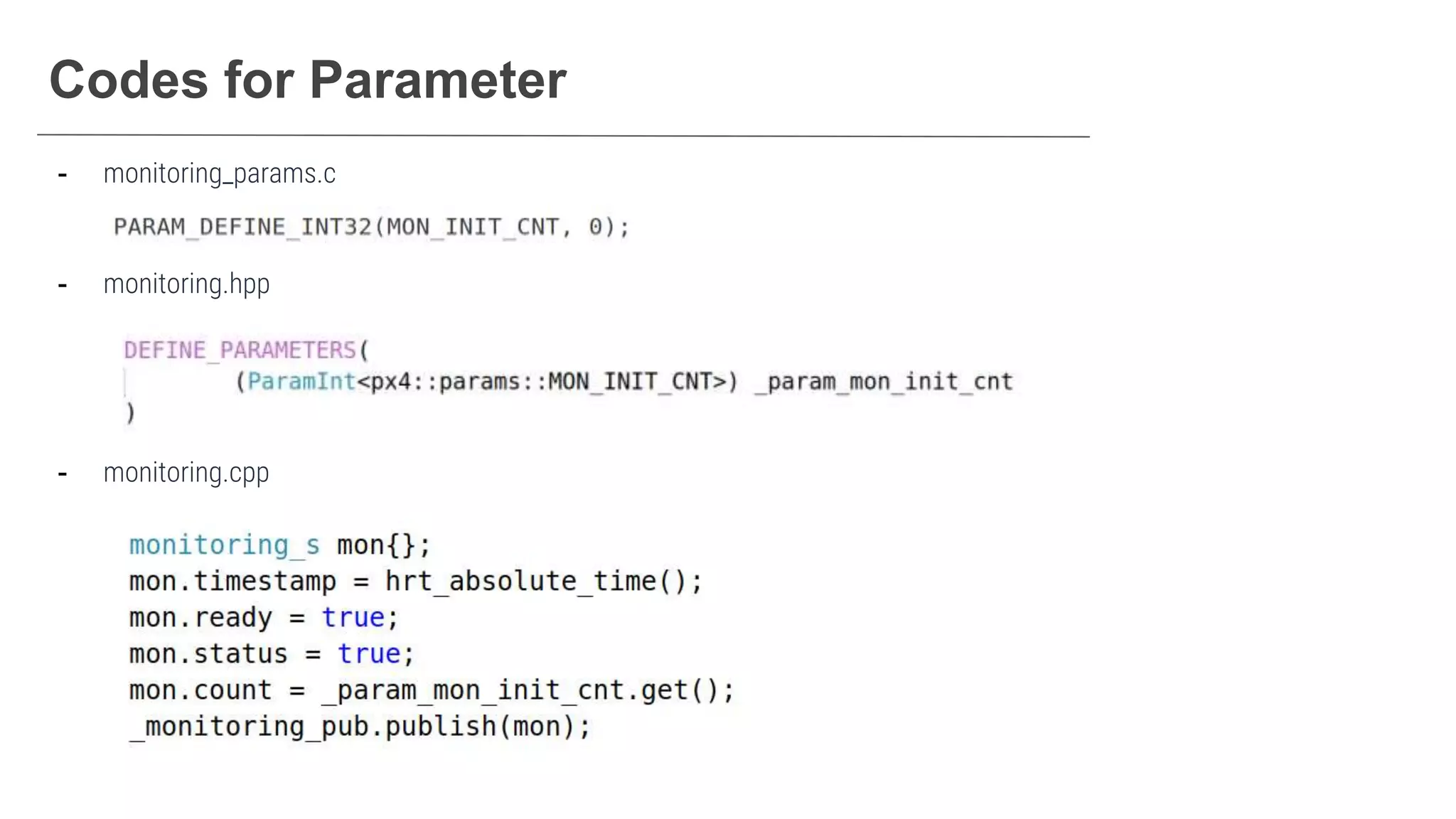

102. Codes for Parameter
- monitoring_params.c
- monitoring.hpp
- monitoring.cpp

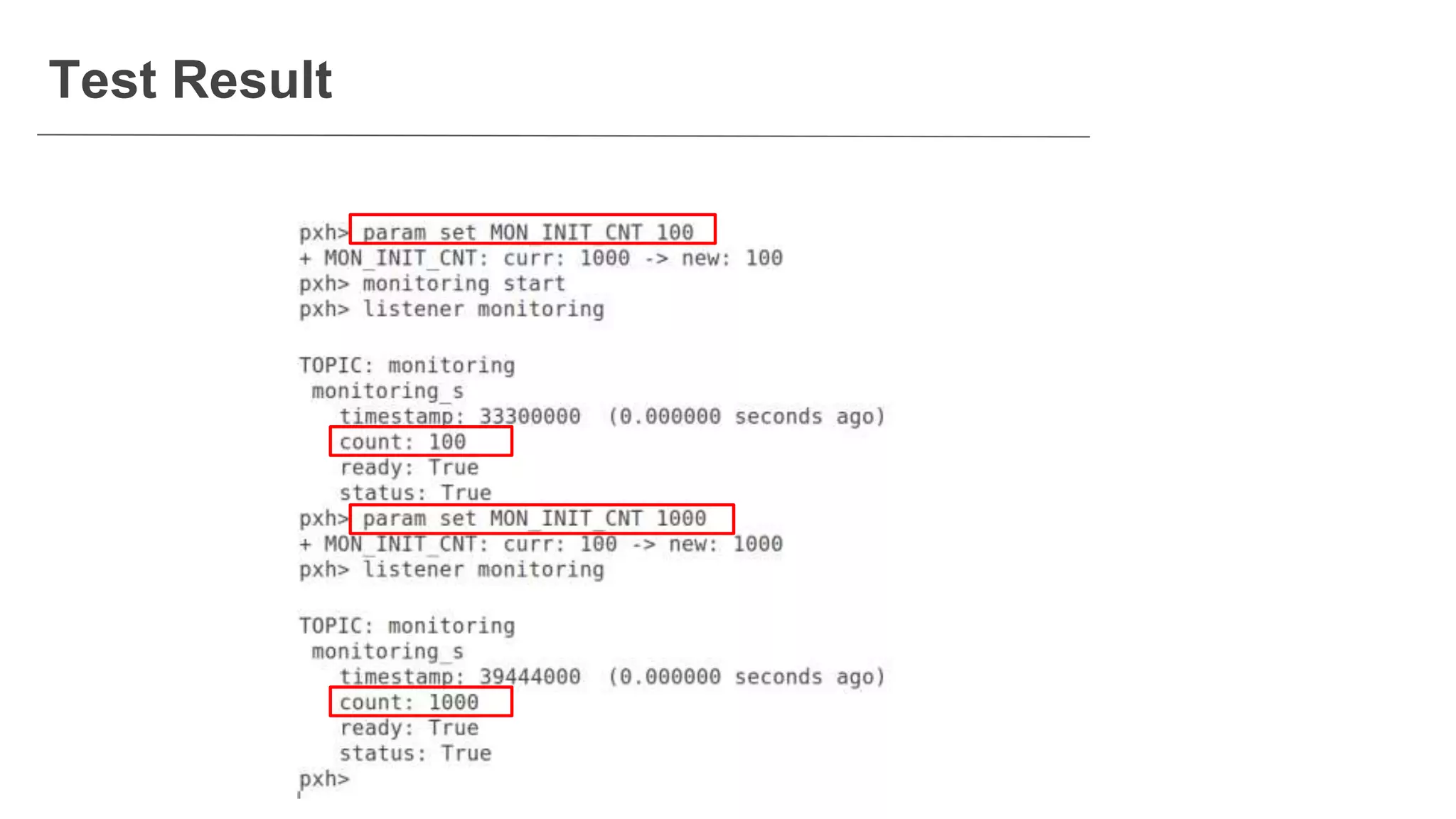

103. Test Result

104. # MavLink를 통해 GCS로..

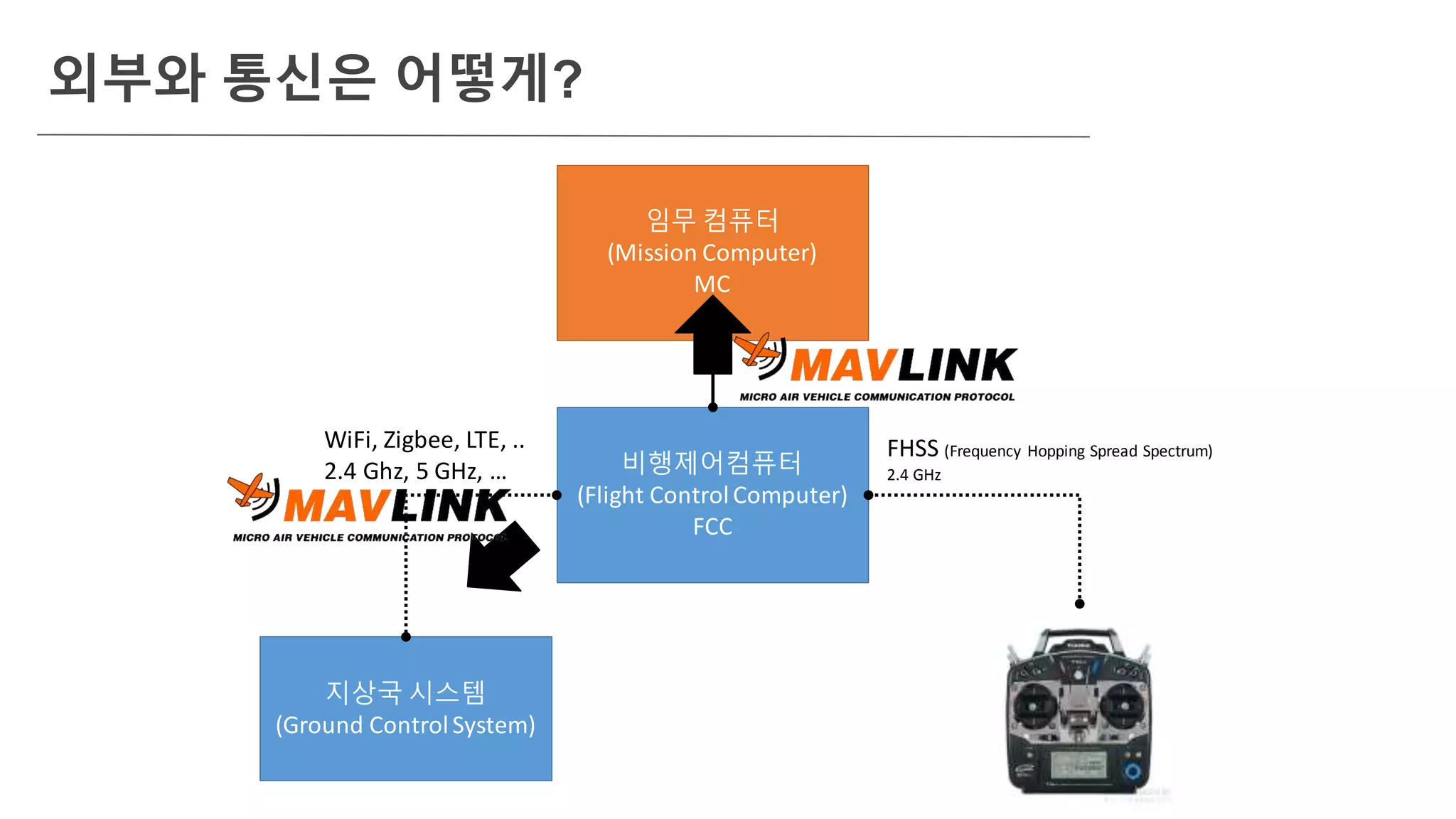

105. 외부와 통신은 어떻게?
비행제어컴퓨터
(Flight ControlComputer)
FCC
지상국 시스템
(Ground ControlSystem)
FHSS (Frequency Hopping Spread Spectrum)
2.4 GHz
WiFi, Zigbee, LTE, ..
2.4 Ghz, 5 GHz, …
임무 컴퓨터
(Mission Computer)
MC

106. MAVLink
“MAVLink is a very lightweight, header-only message
marshalling library for micro air vehicles.”

107. Target
FCC (Flight Control Computer)
mavlink
mavlink
monitoring Receiver

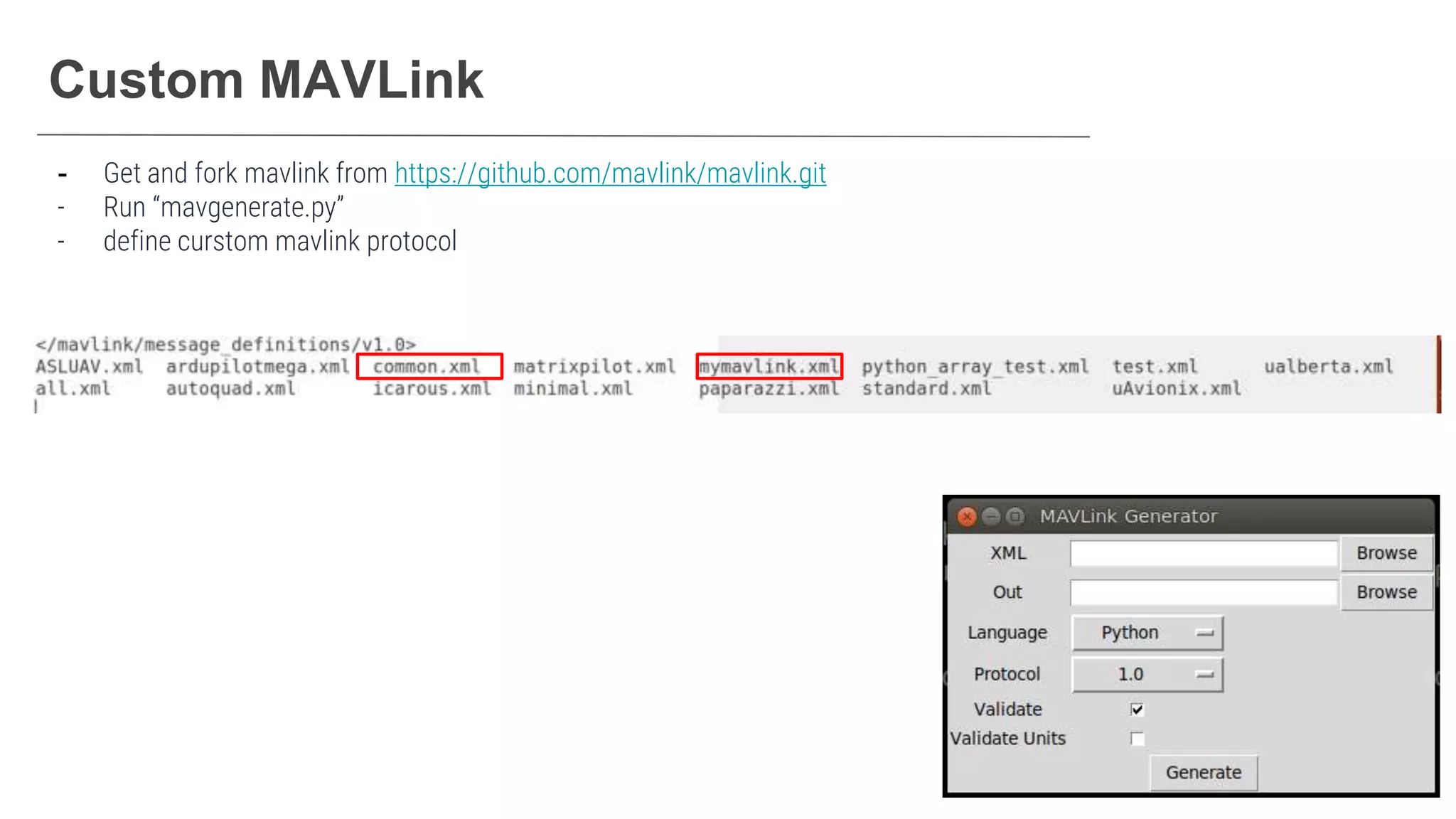

108. Custom MAVLink
- Get and fork mavlink from https://github.com/mavlink/mavlink.git
- Run “mavgenerate.py”
- define curstom mavlink protocol

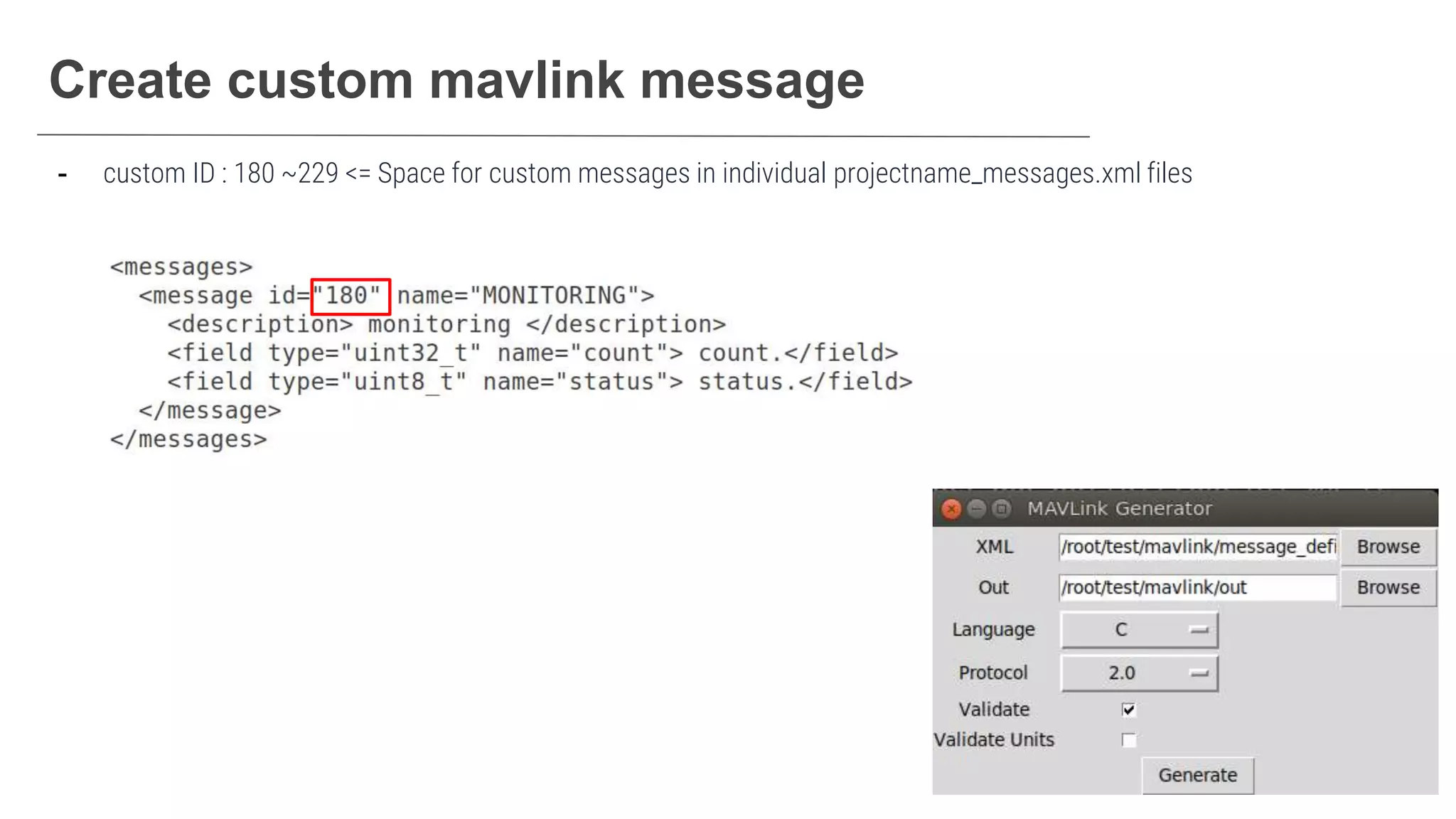

109. Create custom mavlink message
- custom ID : 180 ~229 <= Space for custom messages in individual projectname_messages.xml files

110. Update submodule for mavlink
- Change url for custom mavlink
- git submoulde sync
- git submodule update --remote --merge mavlink/include/mavlink/v2.0

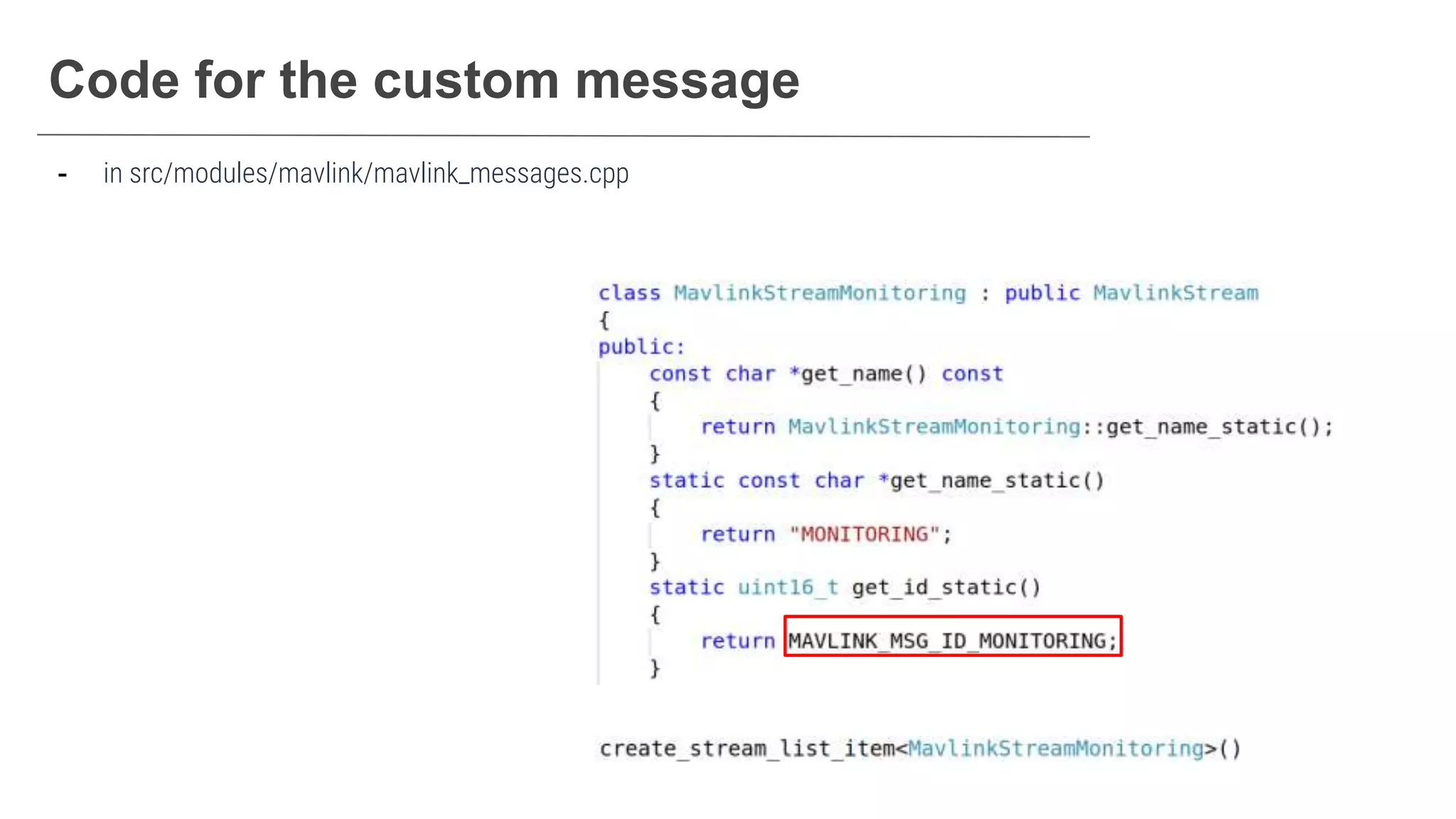

111. Code for the custom message
- in src/modules/mavlink/mavlink_messages.cpp

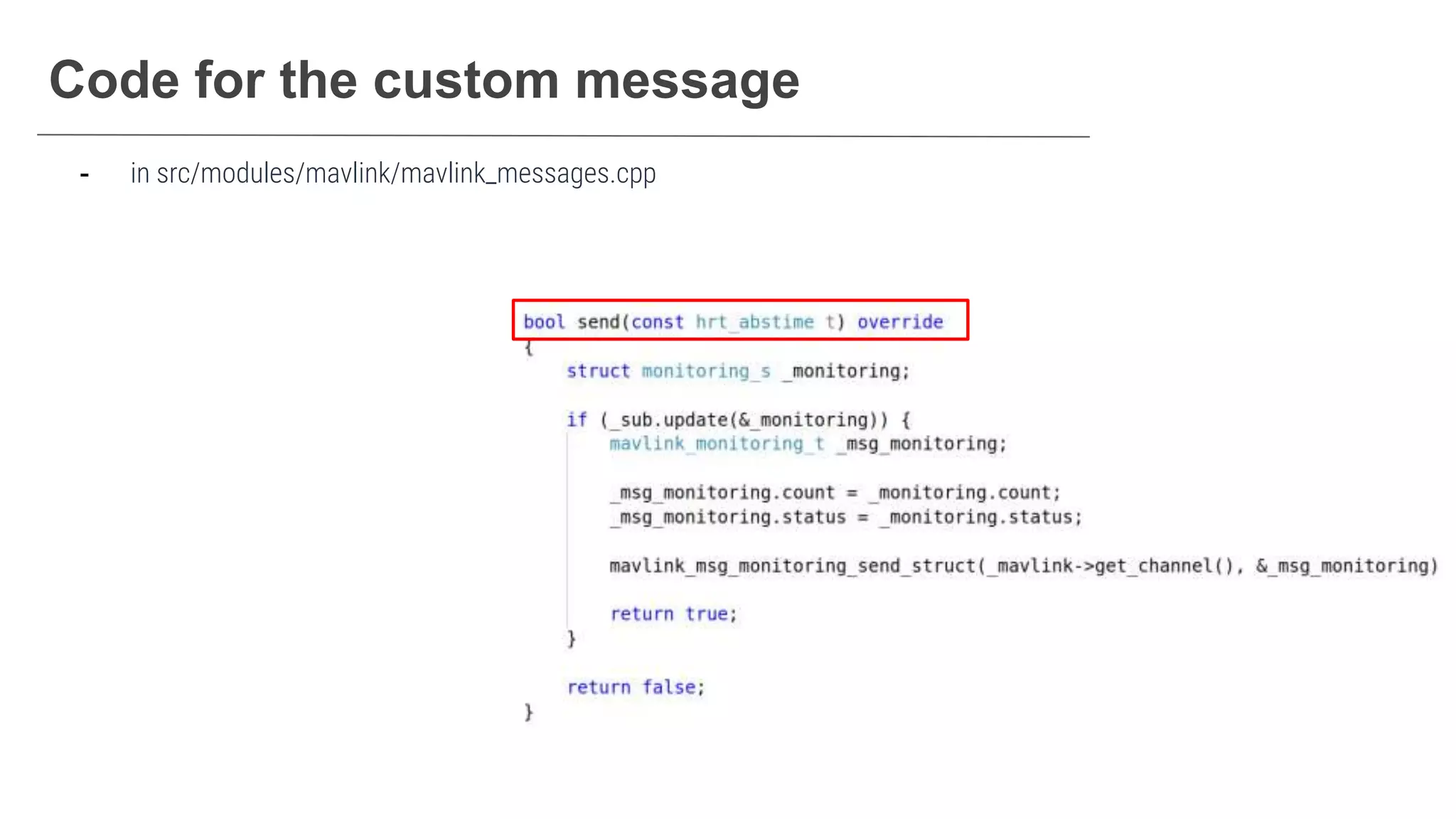

112. Code for the custom message
- in src/modules/mavlink/mavlink_messages.cpp

113. Code for the custom message
- in ROMFS/px4fmu_common/init.d-posix/rcS

114. # 나만의 GCS를 만들어보자

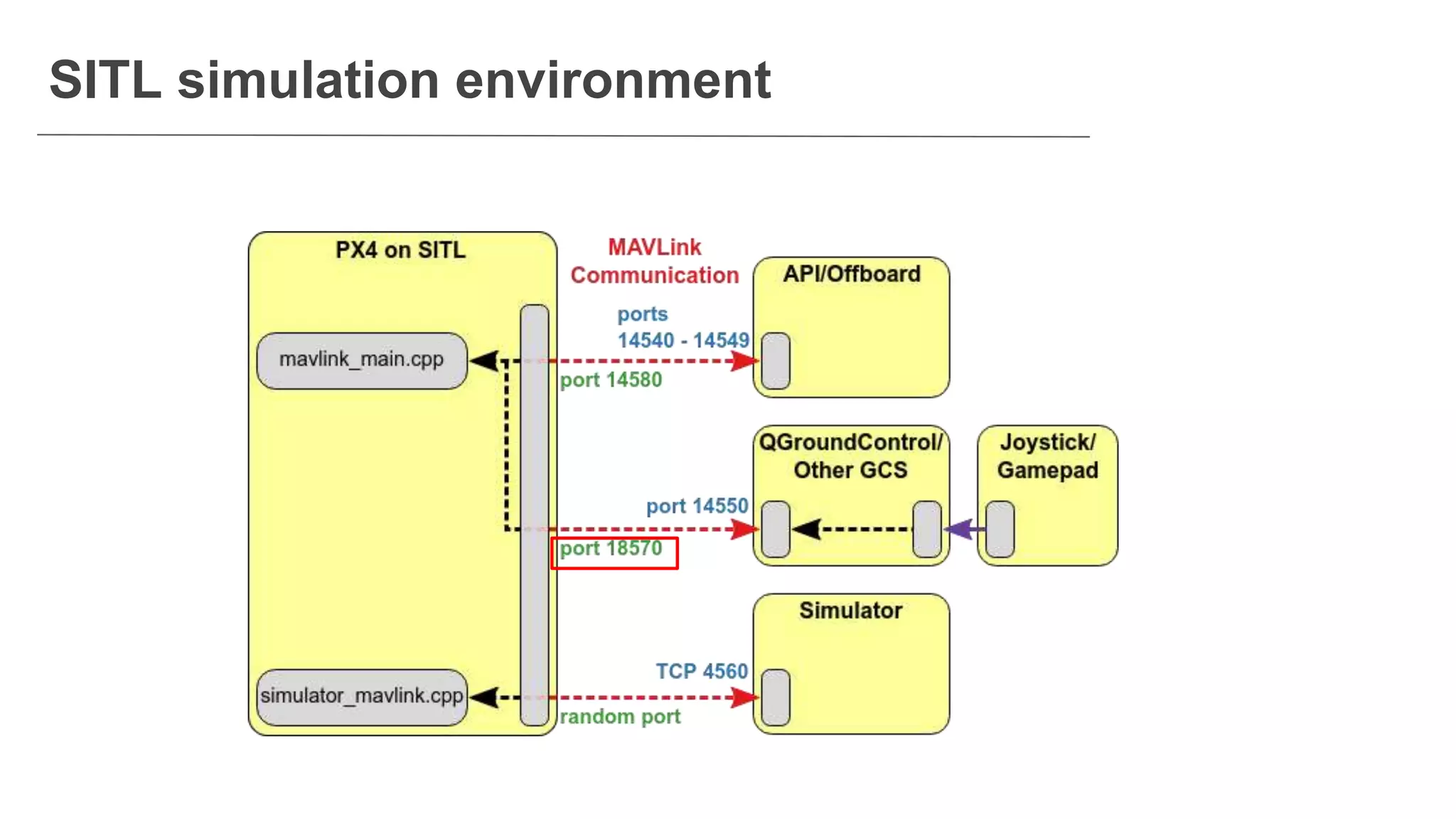

115. SITL simulation environment

116. How to get the example code
- get the example code from https://github.com/mavlink/mavlink.git

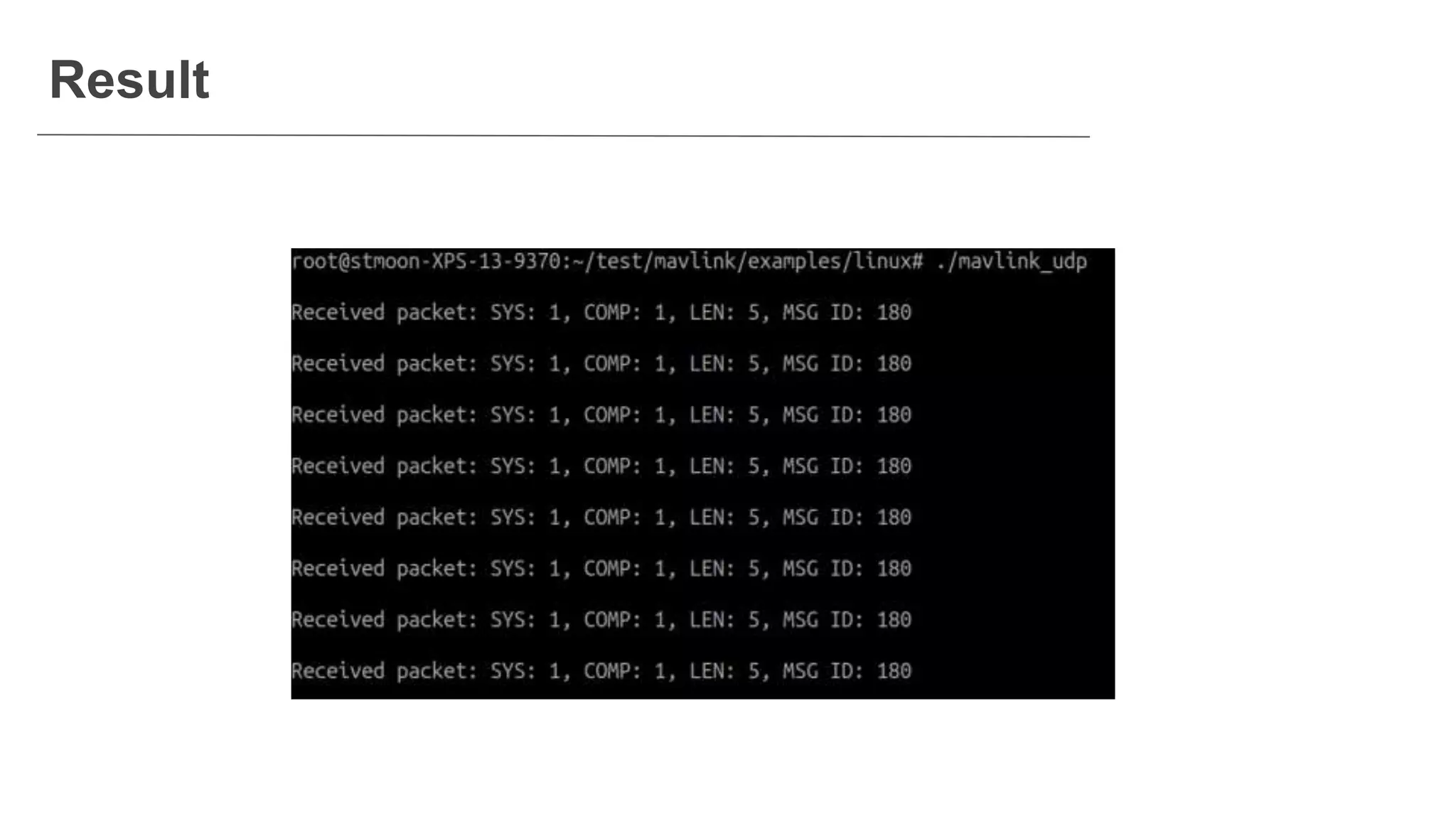

117. Result

118. # 나만의 시스템으로 설정하고 싶다

119. Project (Tag)
- Tag
$ make px4_sitl_default gazebo
$ make px4_sitl_kari gazebo
- Tip #1: 가능한 오픈소스 구조를 바꾸지 말자

120. # 데이터 분석은?

121. 일단 날리고 보자

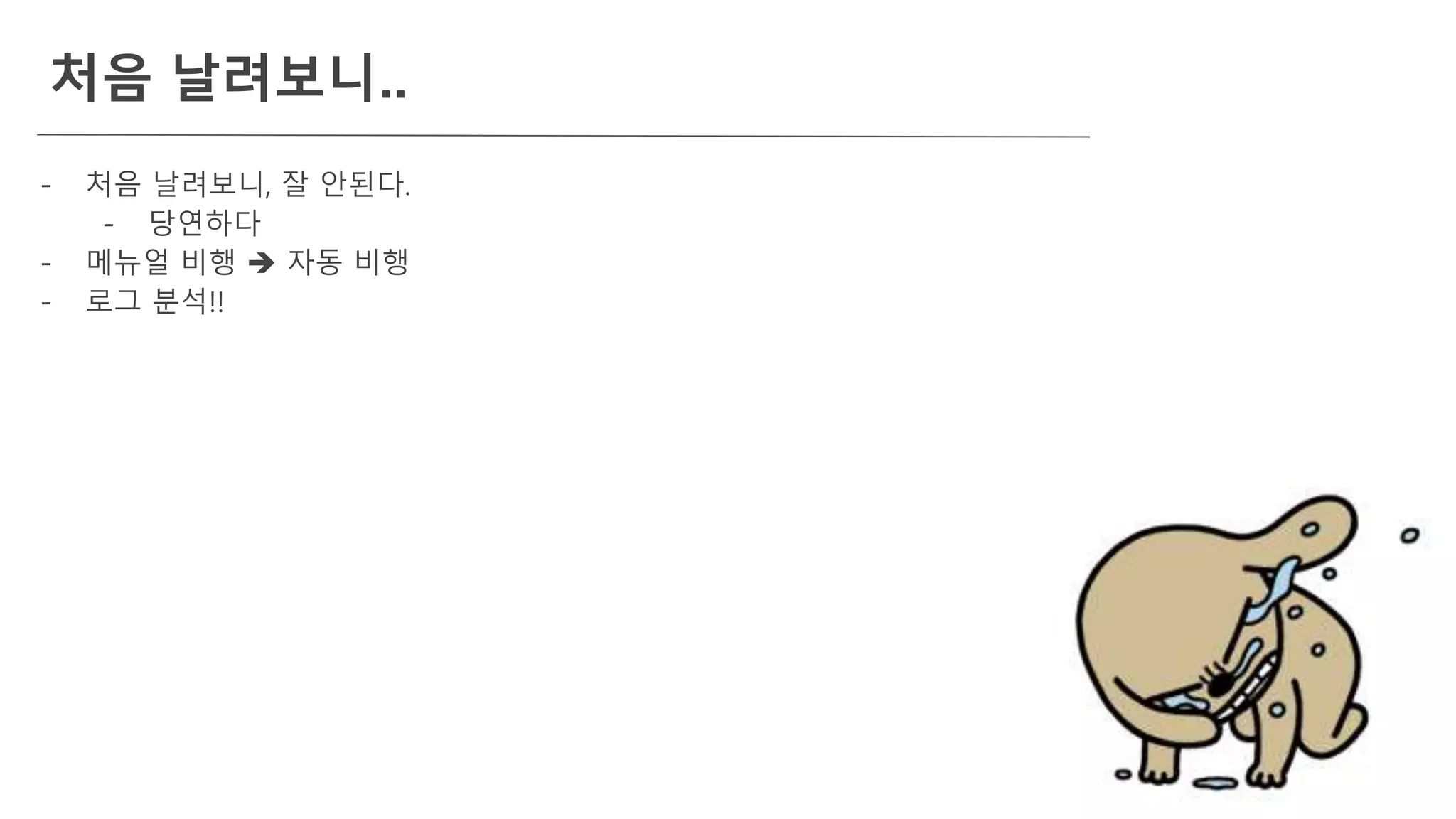

122. 처음 날려보니..
- 처음 날려보니, 잘 안된다.
- 당연하다
- 메뉴얼 비행  자동 비행
- 로그 분석!!

123. Logger 동작 방법
Module#1
Module#2
Module#n
…
Logger
publish
publish
publish
subscribe

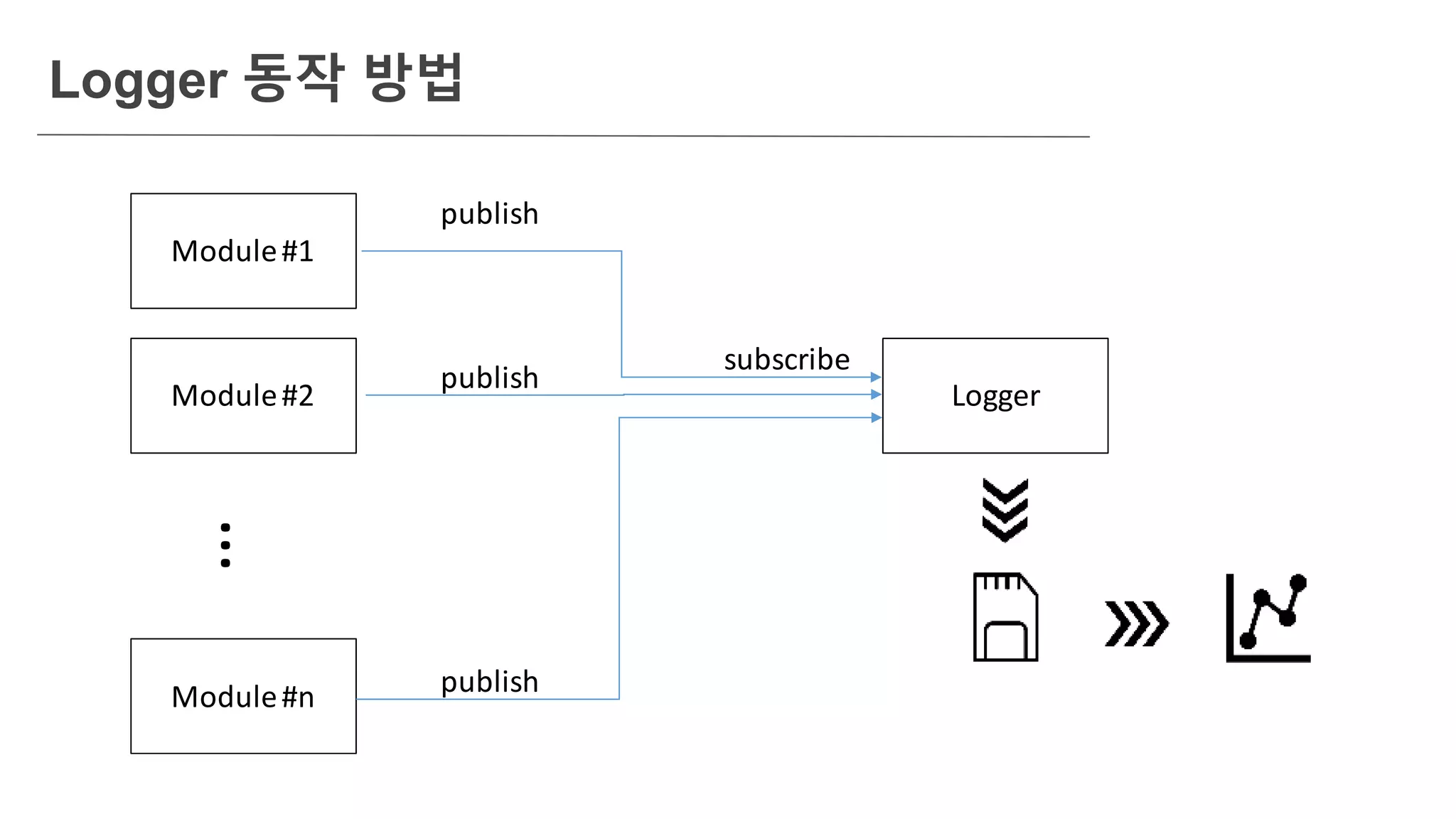

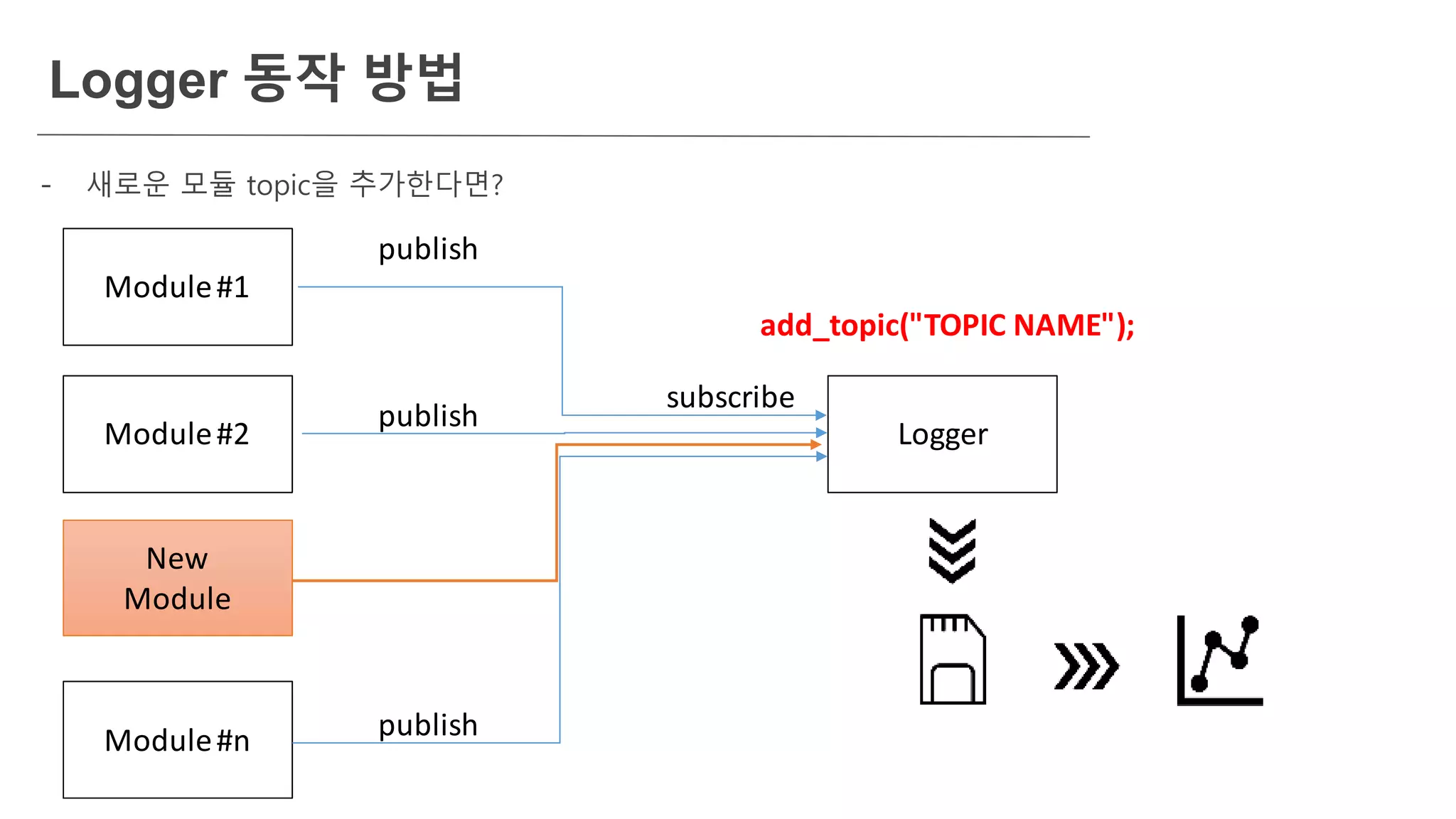

124. Logger 동작 방법
Module#1
Module#2
Module#n
…
Logger
publish
publish
publish
subscribe
New
Module
add_topic("TOPIC NAME");
- 새로운 모듈 topic을 추가한다면?

125. ULog
https://dev.px4.io/master/en/log/ulog_file_format.html

126. Flight Log AnalyzerTool

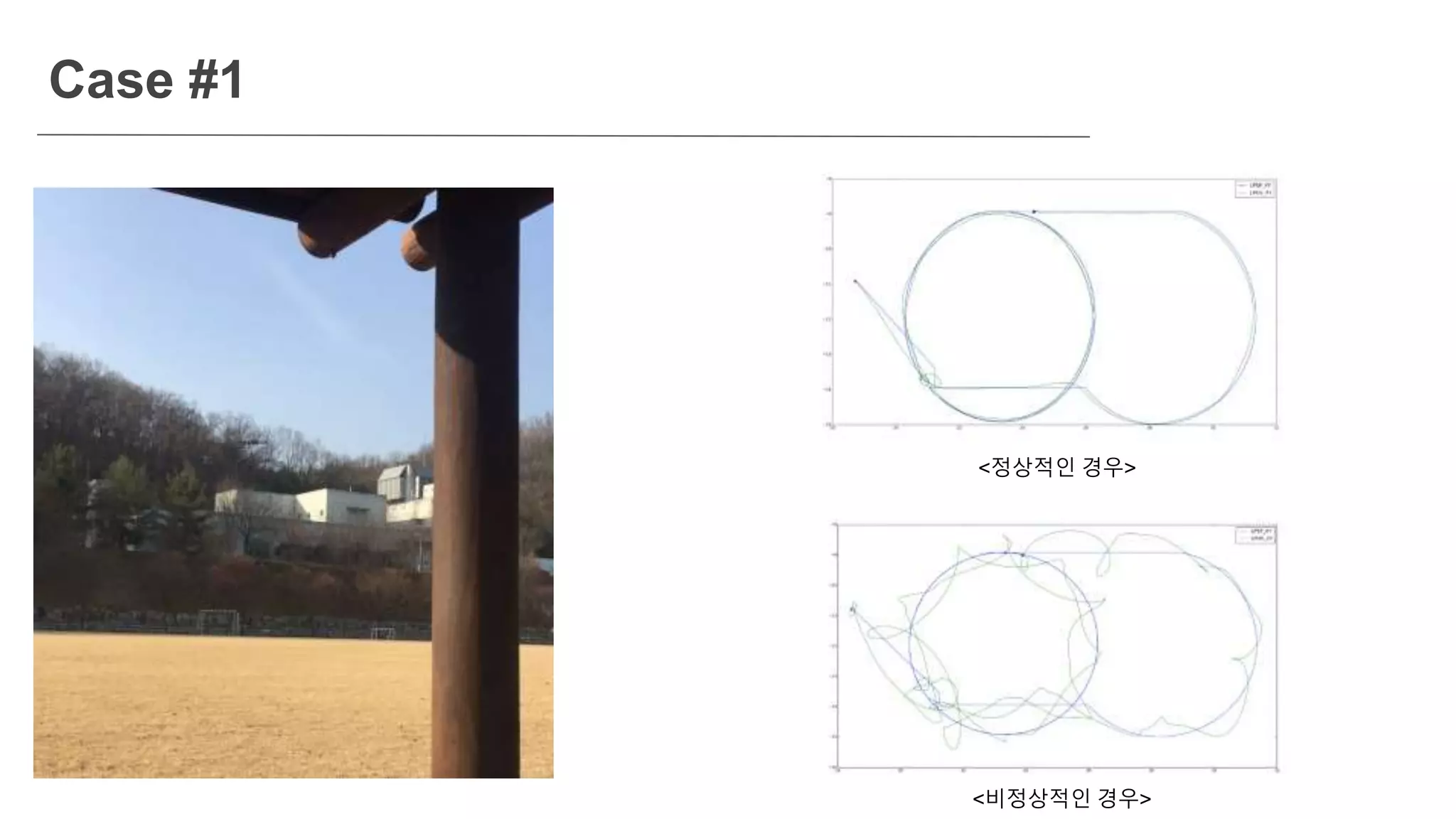

127. <정상적인 경우>
<비정상적인 경우>
Case #1

128. Flight Plot









129. 지자기 센서 로그를 확인해 보니

130. - 지자기 센서의 기울기에 대해서는 고려가 되지 않았다!!
if (_ext_hdg_mode == 0 || !_ext_hdg_good) {
// Magnetometer correction
// Project mag field vector to global frame and extract XY component
Vector<3> mag_earth = _q.conjugate(_mag);
float mag_err = _wrap_pi(atan2f(mag_earth(1), mag_earth(0)) - _mag_decl);
// Project magnetometer correction to body frame
corr += _q.conjugate_inversed(Vector<3>(0.0f, 0.0f, -mag_err)) * _w_mag;
}
원인 분석

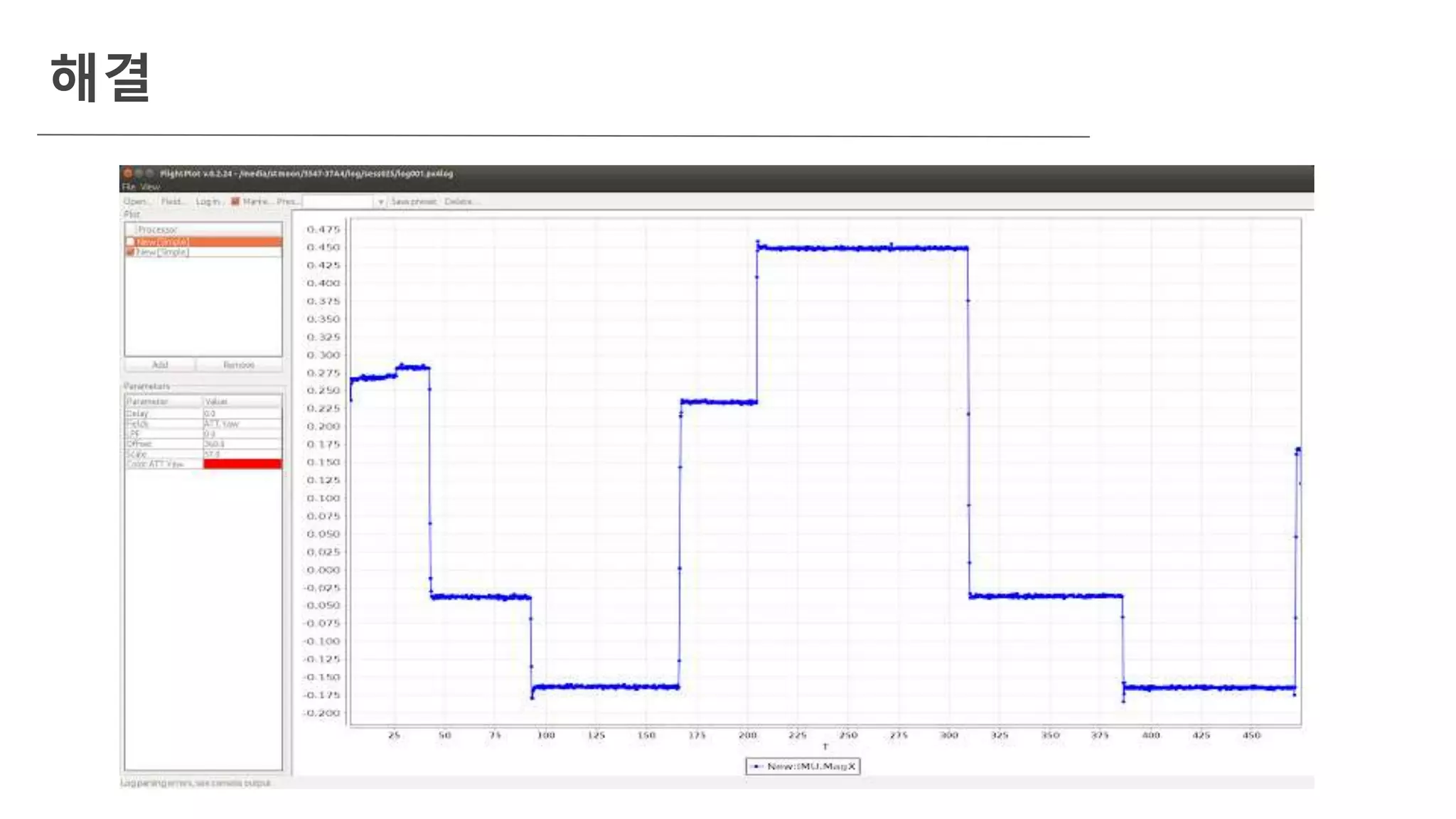

131. 해결

132. 하지만,






133. Case #2

134. PX4Tool






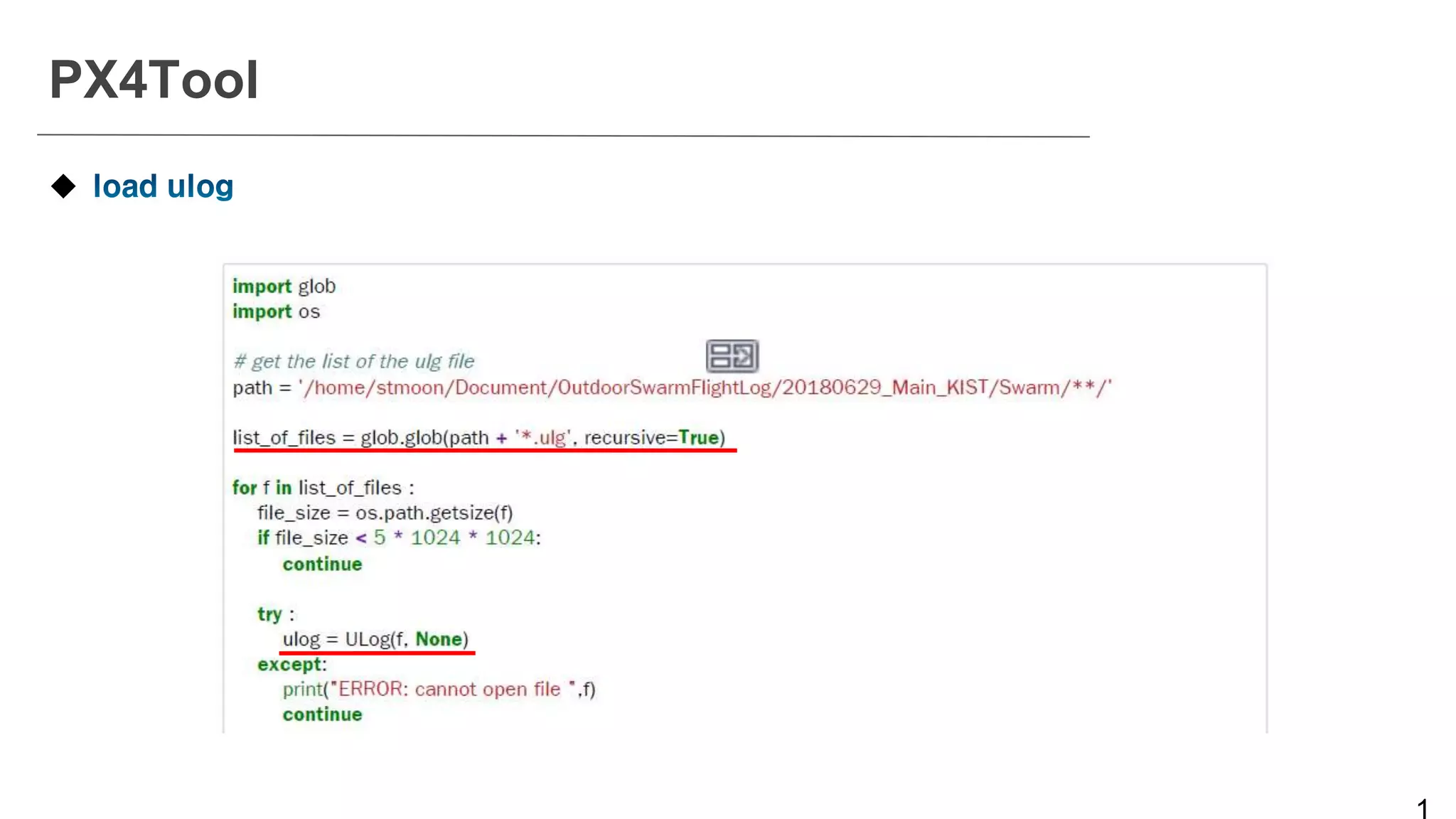

135. PX4Tool


136. PX4Tool


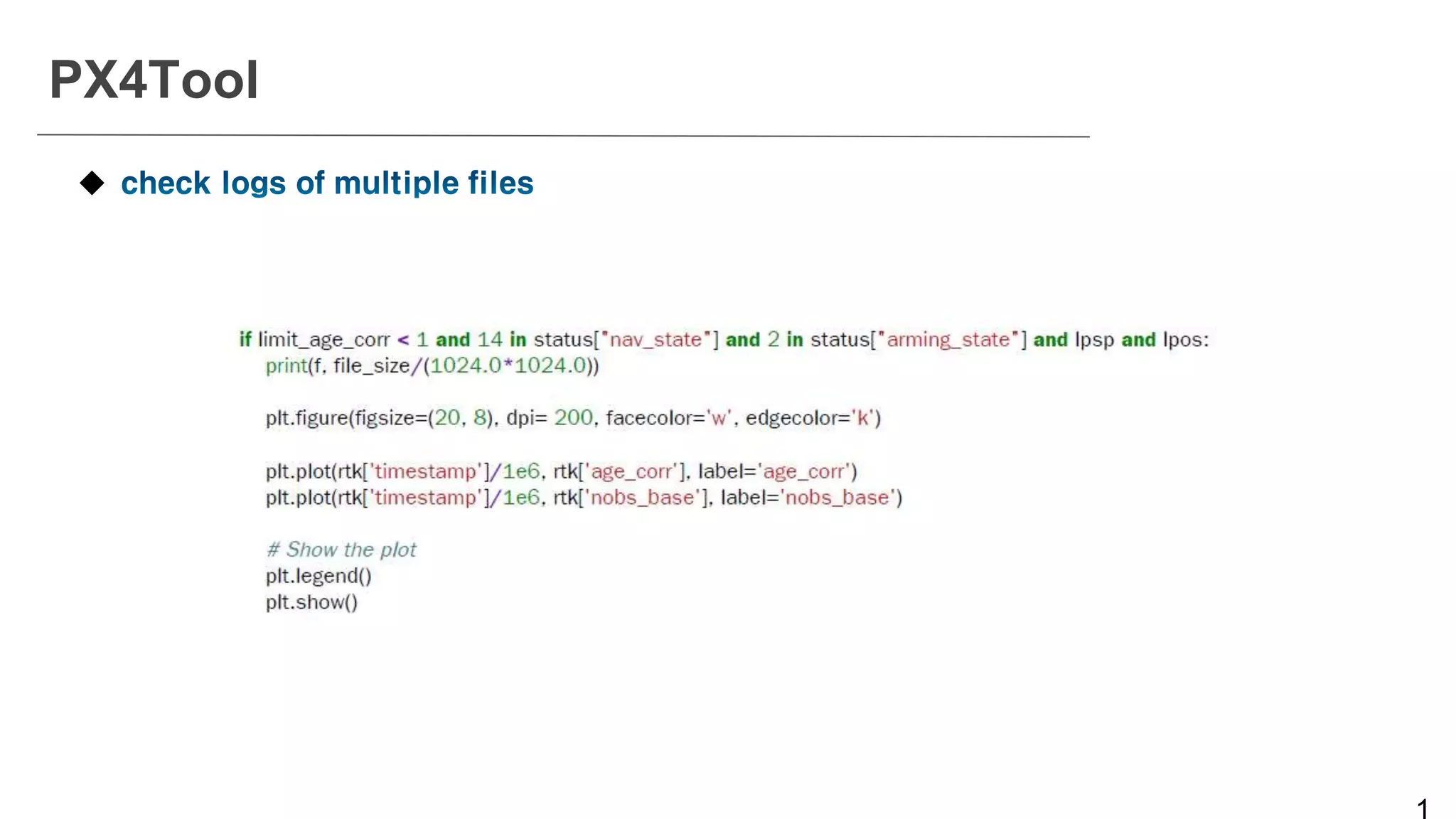

137. PX4Tool


138. PX4Tool


139. Future of PX4
05

140. Roadmap (2013)

141. PX4-ROS

142. Roadmap (2019)

143. PX4-ROS(2)
- PX4 supports native communication with ROS2 via FastRTPS.
- This enables integration of a companion computer using industry-standard middleware with safety-critical
implementations available. ROS nodes can communicate today natively with PX4 without the need for a
translation layer like MAVROS.

144. ROS1 vs ROS2

145. PX4-ROS2
Refer to PX4DevSummit

146. PX4-ROS2
• Real Time Publish Subscribe protocol, a Data Distribution Service (DDS) protocol for computer systems
• eprosima Fast RTPS is a C++ implementation of the RTPS (Real Time Publish Subscribe) protocol
• provides publisher-subscriber communications over unreliable transports such as UDP, as defined and maintained
by the Object Management Group (OMG) consortium
Refer to PX4DevSummit

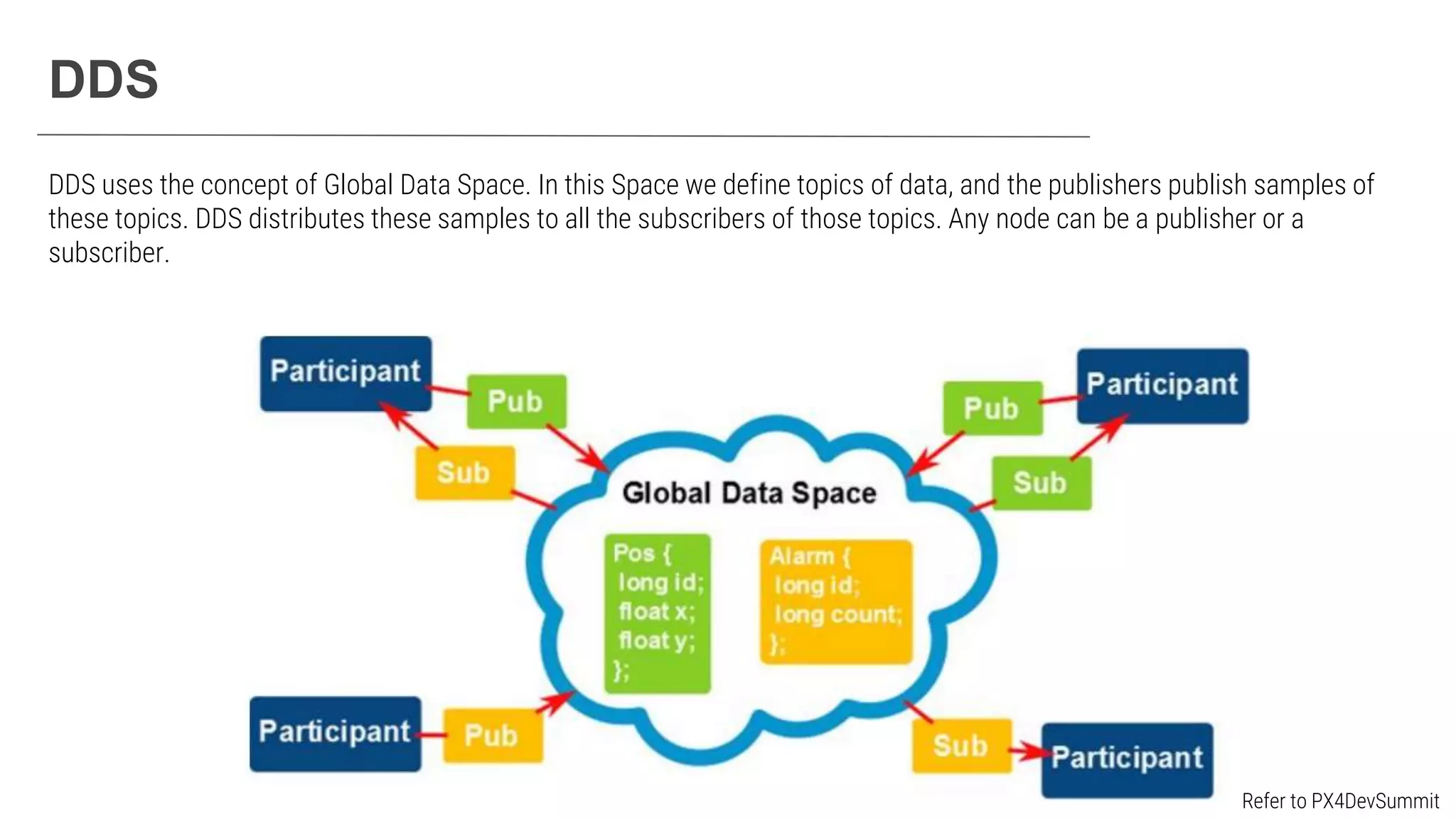

147. DDS
DDS uses the concept of Global Data Space. In this Space we define topics of data, and the publishers publish samples of
these topics. DDS distributes these samples to all the subscribers of those topics. Any node can be a publisher or a
subscriber.
Refer to PX4DevSummit

148. Fast DDS: Default Middleware for ROS2
Refer to PX4DevSummit

149. Why bring DDS to PX4
Refer to PX4DevSummit

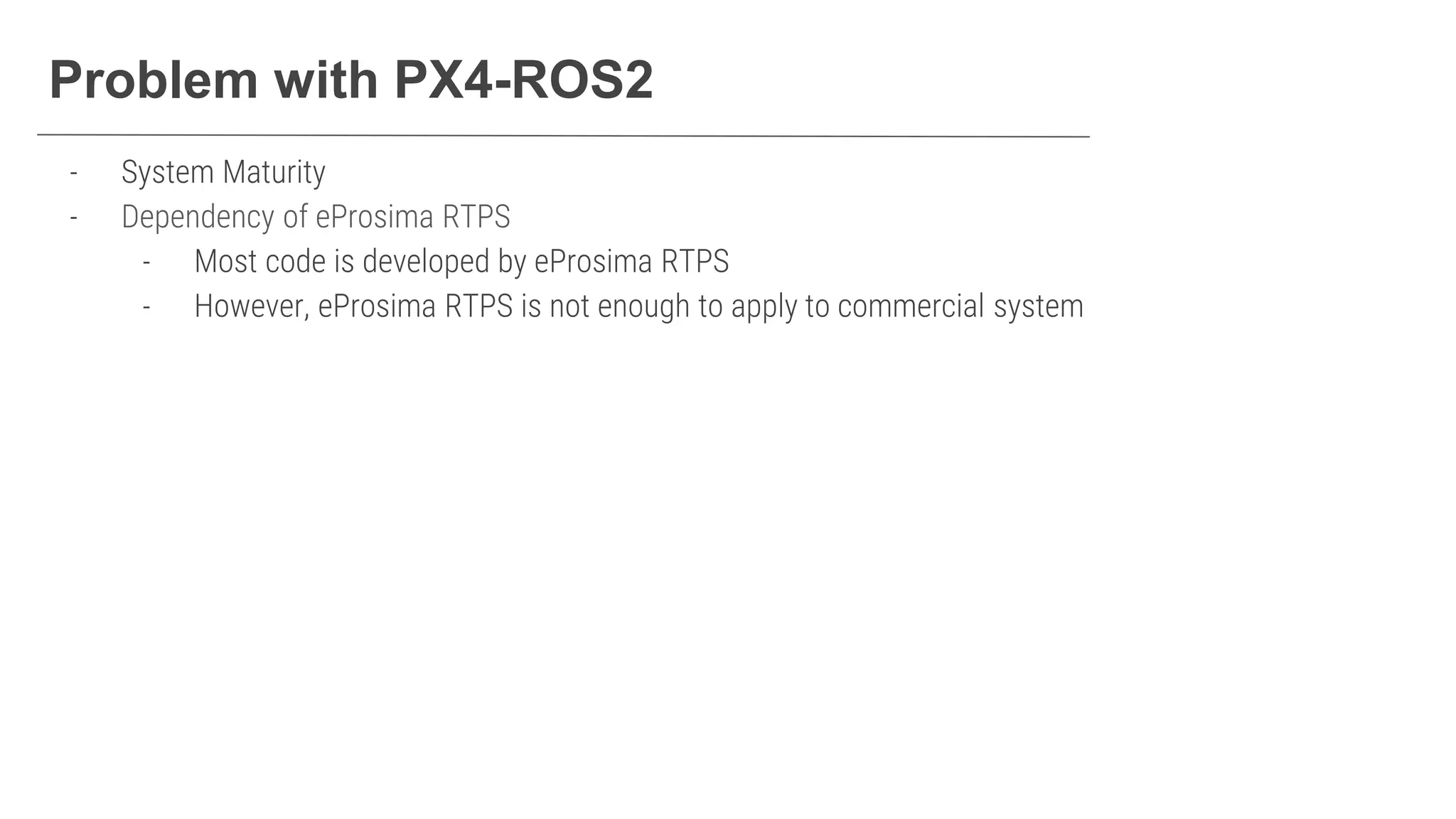

150. Problem with PX4-ROS2
- System Maturity
- Dependency of eProsima RTPS
- Most code is developed by eProsima RTPS
- However, eProsima RTPS is not enough to apply to commercial system

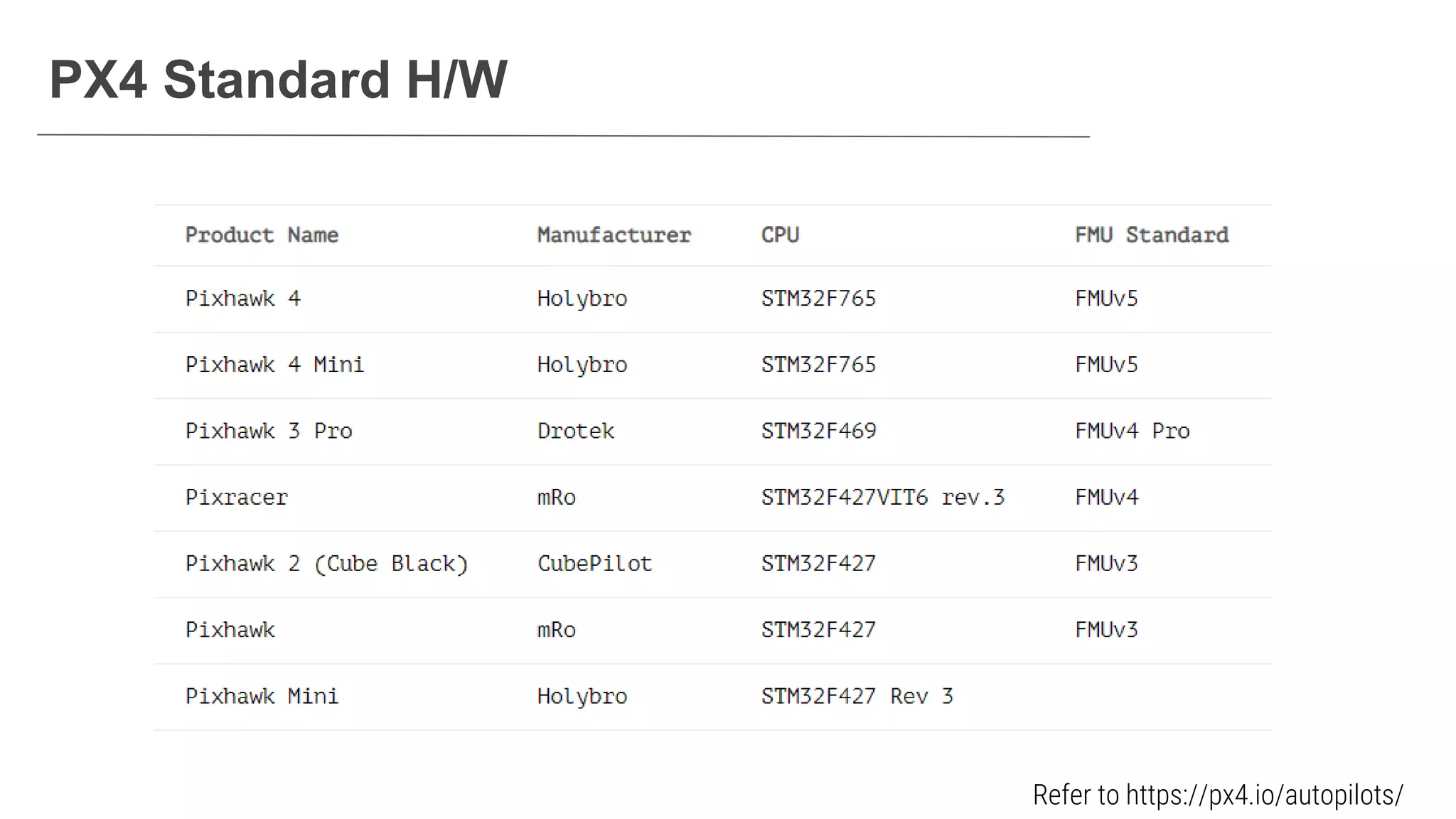

151. PX4 Standard H/W
Refer to https://px4.io/autopilots/

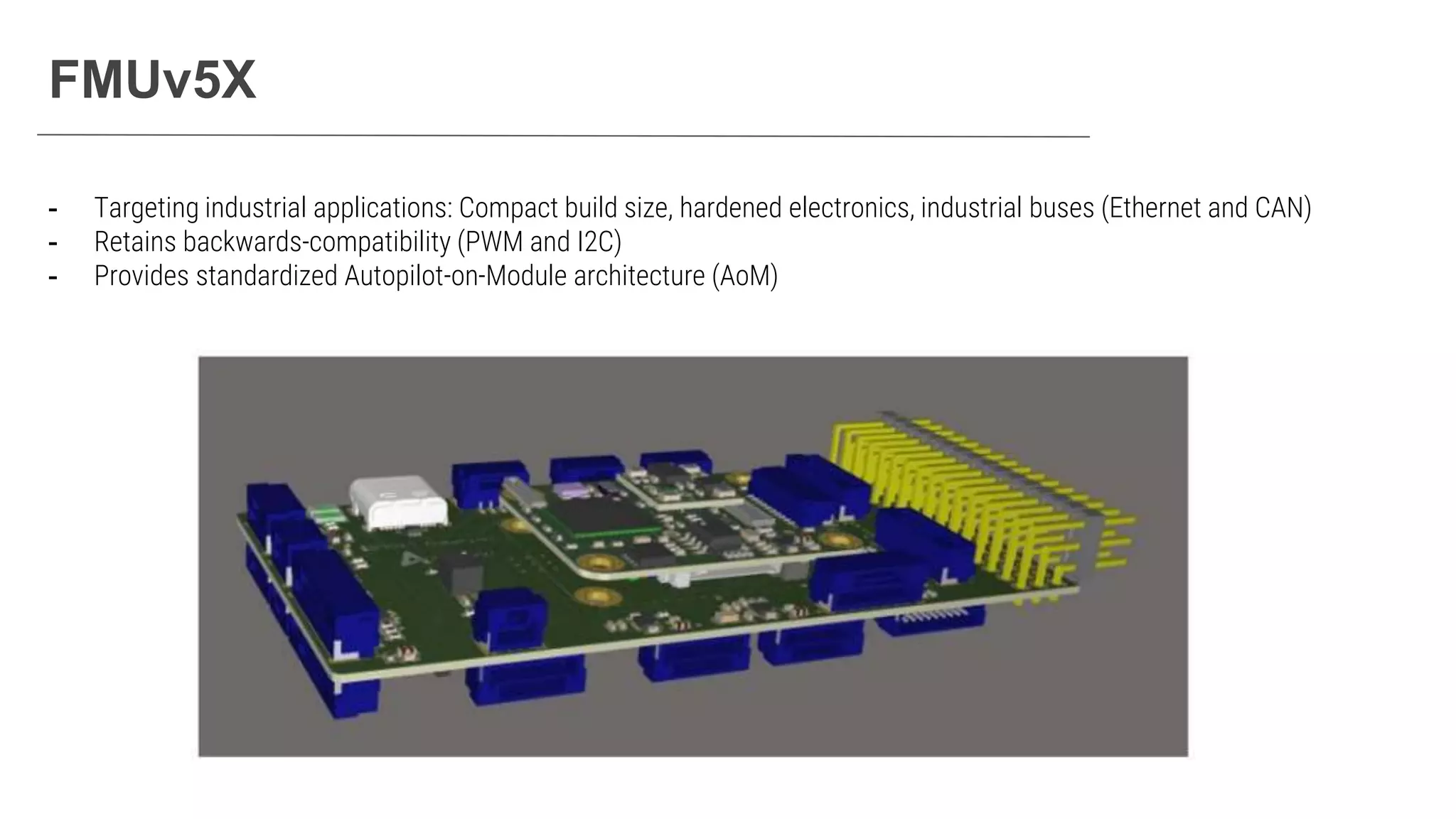

152. FMUv5X
- Targeting industrial applications: Compact build size, hardened electronics, industrial buses (Ethernet and CAN)
- Retains backwards-compatibility (PWM and I2C)
- Provides standardized Autopilot-on-Module architecture (AoM)

153. SkyNode
- Combining the latest Pixhawk flight controller (FMUv5x standard), mission computer, and wireless
networking (LTE, WiFi)
- Pre-installed with the Auterion Enterprise PX4 operating system (not open source)

154. THANKS
