1. ÒPTICA

2. 1. LA NATURALESA DE LA LLUM

3. Les teories antiguesLa teoria dels efluvisLa llum és una entitat Independent de l’ullLa llum procedeix del Sol, o dels cossos calents, i els objectes la reflecteixen per la qual cosa és possible veure’ls.Ibnal-Haythan (965-1040)

4. L’inici de l’òptica modernaFets experimentalsDivulgació de les lleis de reflexió i refracció.

5. Determinació de la rapidesa de la llum.

6. Comprovació de la natura composta de la llum.

7. Desenvolupament d’instruments òptics: telescopi i microscopi.Referents teòricsModel corpuscular.

8. Model ondulatoriLa llum és una entitat física independent del focus i de l’ull

9. Determinació de la rapidesa de la llumMètode astronòmicObservació del període d’una lluna de JúpiterOlaffRömer (1644, 1710)

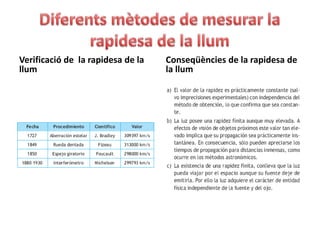

10. Diferents mètodes de mesurar la rapidesa de la llumVerificació de la rapidesa de la llumConseqüències de la rapidesa de la llum

11. Dos teories diferents per explicar la llumChristian Hygens1629 - 1695Isaac Newton1642-1727

12. Predomini inicial de la teoria corpuscularMotius de l’acceptació inicial de model corpuscular: L’explicació del color. Per a Newton la llum és un conjunt de corpuscles amb diferent disposició per originar una sensació de color.

13. La no confirmació dels fenòmens pròpiament ondulatoris: interferències i difraccions.

14. El criteri d’autoritat, el fet de ser la teoria defensada per Isaac Newton (considera “la llum de la física”)¿EXPERIMENTUM CRUCIS?

15. Determinació de la rapidesa de la llum en un medi transparentMètode de Léon Foucault (1862)Resultats empírics:Rapidesa de la llum en l’aire= 300.000 km/sRapidesa de la llum en l’aigua= 226.000 Km/s

16. CONSOLIDACIÓ DEL MODEL ONDULATORIFets empíricsReferent teòricLa natura electromagnètica de la llum.Verificació dels fenòmens d’interferència i difracció de la llum.James C. Maxwell(1831-1879)Thomas Young

17. La llum una ona electromagnètica

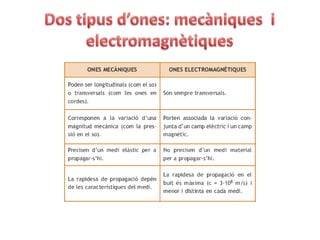

18. Dos tipus d’ones: mecàniques i electromagnètiques

19. La revolució quànticaLa hipòtesi quàntica

20. La naturalesa dual de la llum

21. Estructuració de l’òptica

22. 2. Les característiques de la llum

23. L’origenFonts primàries: cossos capaços de transformar energia en radiació visible.Fonts secundàries: cossos capaços de remetre part de la llum incident.

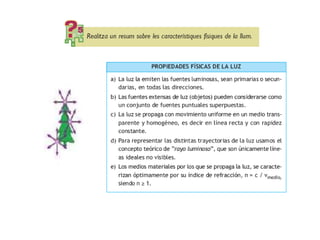

24. Procés de propagacióLes fonts lluminoses emeten llum en totes les direccions.La llum sembla propagar-se en línea recta. Formació d’ombres i penombres.Representació de cadascuna de les direccions pel concepte teòric de “raig”.

26. Velocitat de propagacióVelocitat de propagació en un medi transparent i homogeni és uniforme. La rapidesa és màxima en el buit ( c).Cada medi es caracteritza per l’índex de refracció (n).

27. Natura composta de la llumLlum integrada per un conjunt continu de radiacions compreses entre longituds d’ona de 400 nm fins a 700 nm.

29. 3. La interacció de la llum amb una superfície

30. Reflexió

31. Diferenciant reflexionsEspecularDifusa

32. Refracció

33. Anàlisi de la refracció

34. Mètode geomètric per representar les direccions dels raigs

35. Possibilitatsn1 n2n1 n2

36. Visualització del fenomen derefracció - reflexió de la llumInterpretació del fenomen de refracció – reflexió de la llum

37. Reflexió total

39. Absorció

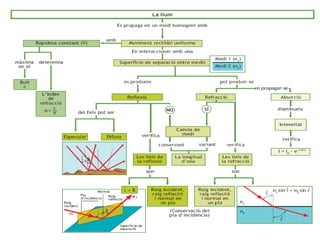

41. Comparació: reflexió, refracció i absorció

42. 4 Làmines plano paral·lelesLàmina plano paral·lela: medi transparent (n làmina) limitat per dues superfícies paral·leles.Condició per travessar la llum la làmina: dues refraccions. Si n medi 1 = n medi 2, es produeix un desplaçament lateral del raig de llum incident.

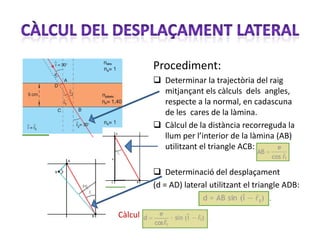

43. Càlcul del desplaçament lateralProcediment:Determinar la trajectòria del raig mitjançant els càlculs dels angles, respecte a la normal, en cadascuna de les cares de la làmina.

44. Càlcul de la distància recorreguda la llum per l’interior de la làmina (AB) utilitzant el triangle ACB:

45. Determinació del desplaçament (d = AD) lateral utilitzant el triangle ADB:Càlcul:

46. DemostracióSi n1 = n3:Si n1 ≠ n3:

47. Anàlisis dels factors que influeixen en el desplaçament lateral

48. Conclusions:

49. DiagramaProcediment Determinació de la distància AB. Referència triangle ABC.Càlcul del desplaçament. Referència triangle ADB.Determinació de l’angle de refracció.

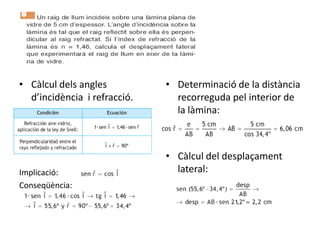

50. Càlcul dels angles d’incidència i refracció.Implicació: Conseqüència:Determinació de la distància recorreguda pel interior de la làmina:Càlcul del desplaçament lateral:

51. Un cas de propagació de la llum d’especial interès: la fibra òptica La llum es propaga atrapada per l’interior d’un tub, la fibra òptica.Fonament del procés:Reflexió totalCondicions:http://www.sciences.univ-nantes.fr/physique/perso/cortial/bibliohtml/fibrst_j.htmlhttp://www.sciences.univ-nantes.fr/physique/perso/cortial/bibliohtml/optgeom.html

52. Aplicació de la fibra òpticaEndoscòpiaExploracions- obtenció de mostres - cirurgia ....

53. Diferents làminesPrimera refraccióSegona refraccióReflexió total

54. Ordena els següents medis en funció de l'índex de refracció creixent
