1. PtekHB3
uso ottimale: batteria e caricatore si
devono combinare perfettamente.
tecnologia HF: design compatto,
montaggio a parete, prestazioni
elettriche di alto livello (tecnologia full
switching design, controllo digitale a
microprocessore).
tempi di ricarica: ridotti, risparmio
energetico, vantaggi economici, alto
rendimento con brevi tempi per recupero
investimento.
alto rendimento - modalità soft start,
curve di ricarica personalizzate a richiesta.
temperatura batteria: ridotta durante
il ciclo di ricarica, minori emissioni di
Co2, minor consumo d’acqua, durata
vita media batterie più lunga, idoneo per
tutti i tipi di batterie (piombo acido, gel,
ermetiche, AGM, Lipo,etc…)
personalizzazione curve: tramite
software, dispositivo molto versatile,
contraddistinto da un ripple di uscita
residuo trascurabile, protezioni di
ingresso e uscita, dotati di controllo di
sovratemperatura con display tipo LCD
grafico monocromatico.
Impiego:
adatto per ricarica ciclica batterie piombo
e/o carica di mantenimento batterie gel
e/o piombo, Lipo.
Disponibile anche versione “AIR Mix”
(opzionale), e software per download dati
attraverso la connessione a PC/Laptop
Advantages of HF technology:
Optimal availability for use and long
service life can only be achieved from
motive power batteries when the battery
and the charger are perfectly matched.
The HF technology provides:
compact wall-mounted designs to save
floor space. Significantly higher electrical
performances. Shorter recharge time,
saving energy, reduction of the batteries
temperature during the cycle, strong
reduction of the Co2 emissions, lower
water consumption, which helps prolong
the life of the batteries. High production
yield. Soft start mode, customized
charge curve on request. Black Hawk is a
versatile device, different charging curve
software could be installed for a specific
customized charging profile for any type
of battery.
Usage: Suitable for the cyclic recharge
of lead - acid batteries and floating of
sealed gel and / or lead - acid batteries.
Optional Air pump available
Download data available
trough PC/Laptop
PteK srl. - Via Tazio Nuvolari, 5 - 47843 - Misano Adriatico (RN) Phone/Fax: +39 0541 610 793 - info@ptek-hf.com
Modello PteK HB3 trifase Ptek HB3 model three phase
U
U
I
t
U I
t
Iua IUIa
Tensione/Voltage
Spannung/Tension
Corrente/Current
Storm/Courant
I
Tensione/Voltage
Spannung/Tension
Corrente/Current
Storm/Courant
“IWoP”
“IUoP”
Altre curve su richiesta
Available curve on request

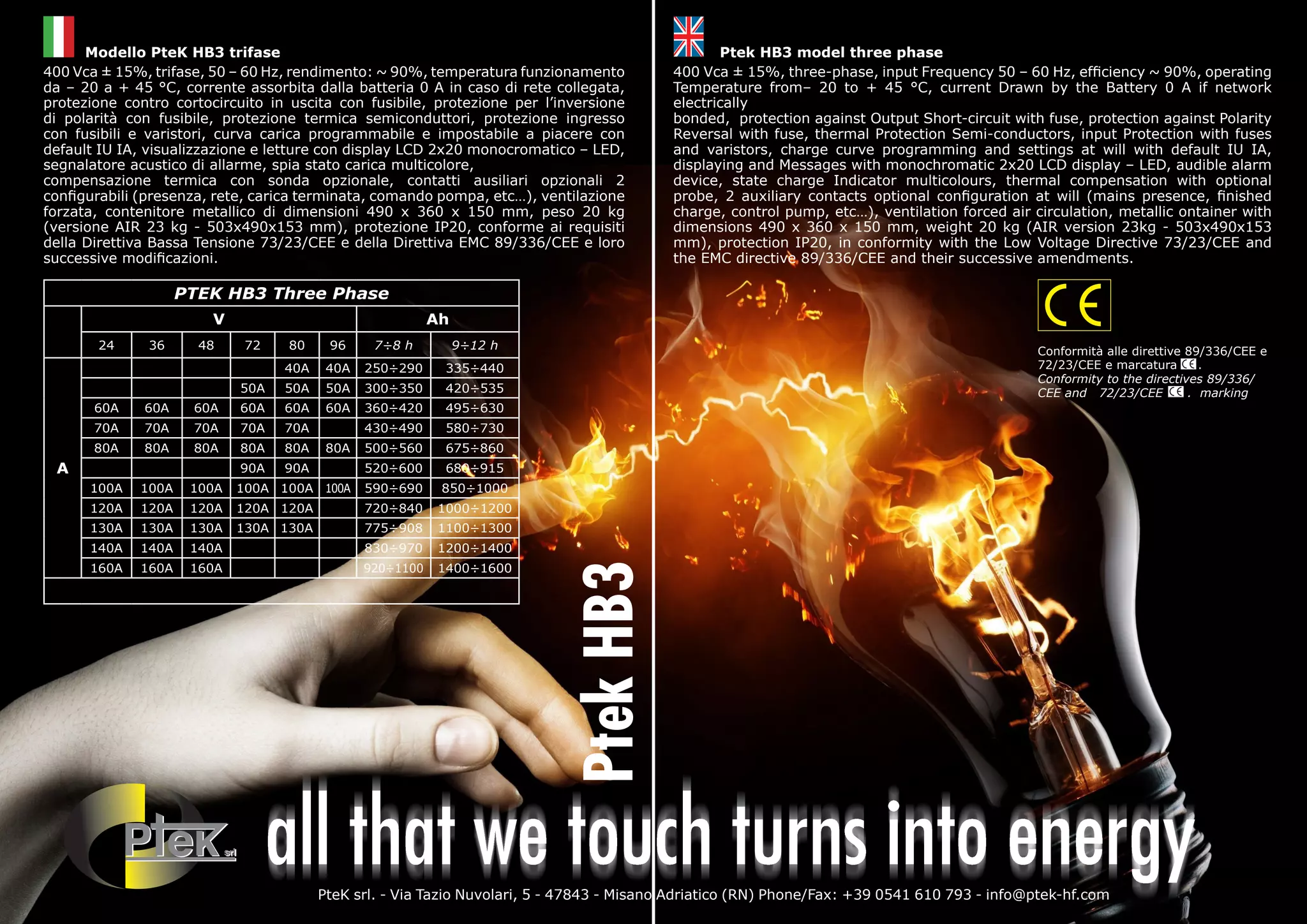

2. 400 Vca ± 15%, trifase, 50 – 60 Hz, rendimento: ~ 90%, temperatura funzionamento
da – 20 a + 45 °C, corrente assorbita dalla batteria 0 A in caso di rete collegata,
protezione contro cortocircuito in uscita con fusibile, protezione per l’inversione
di polarità con fusibile, protezione termica semiconduttori, protezione ingresso
con fusibili e varistori, curva carica programmabile e impostabile a piacere con
default IU IA, visualizzazione e letture con display LCD 2x20 monocromatico – LED,
segnalatore acustico di allarme, spia stato carica multicolore,
compensazione termica con sonda opzionale, contatti ausiliari opzionali 2
configurabili (presenza, rete, carica terminata, comando pompa, etc…), ventilazione
forzata, contenitore metallico di dimensioni 490 x 360 x 150 mm, peso 20 kg
(versione AIR 23 kg - 503x490x153 mm), protezione IP20, conforme ai requisiti
della Direttiva Bassa Tensione 73/23/CEE e della Direttiva EMC 89/336/CEE e loro
successive modificazioni.
400 Vca ± 15%, three-phase, input Frequency 50 – 60 Hz, efficiency ~ 90%, operating
Temperature from– 20 to + 45 °C, current Drawn by the Battery 0 A if network
electrically
bonded, protection against Output Short-circuit with fuse, protection against Polarity
Reversal with fuse, thermal Protection Semi-conductors, input Protection with fuses
and varistors, charge curve programming and settings at will with default IU IA,
displaying and Messages with monochromatic 2x20 LCD display – LED, audible alarm
device, state charge Indicator multicolours, thermal compensation with optional
probe, 2 auxiliary contacts optional configuration at will (mains presence, finished
charge, control pump, etc…), ventilation forced air circulation, metallic ontainer with
dimensions 490 x 360 x 150 mm, weight 20 kg (AIR version 23kg - 503x490x153
mm), protection IP20, in conformity with the Low Voltage Directive 73/23/CEE and
the EMC directive 89/336/CEE and their successive amendments.
PteK srl. - Via Tazio Nuvolari, 5 - 47843 - Misano Adriatico (RN) Phone/Fax: +39 0541 610 793 - info@ptek-hf.com
Modello PteK HB3 trifase Ptek HB3 model three phase
PTEK HB3 Three Phase
V Ah
24 36 48 72 80 96 7÷8 h 9÷12 h
A
40A 40A 250÷290 335÷440
50A 50A 50A 300÷350 420÷535
60A 60A 60A 60A 60A 60A 360÷420 495÷630
70A 70A 70A 70A 70A 430÷490 580÷730
80A 80A 80A 80A 80A 80A 500÷560 675÷860
90A 90A 520÷600 680÷915
100A 100A 100A 100A 100A 100A 590÷690 850÷1000
120A 120A 120A 120A 120A 720÷840 1000÷1200
130A 130A 130A 130A 130A 775÷908 1100÷1300
140A 140A 140A 830÷970 1200÷1400
160A 160A 160A 920÷1100 1400÷1600
PtekHB3
Conformità alle direttive 89/336/CEE e
72/23/CEE e marcatura .
Conformity to the directives 89/336/
CEE and 72/23/CEE . marking
