1. Prototipazione elettronica for dummiesTutto ciò che non dovete mai raccontare o far vedere ad un professore di elettronica!

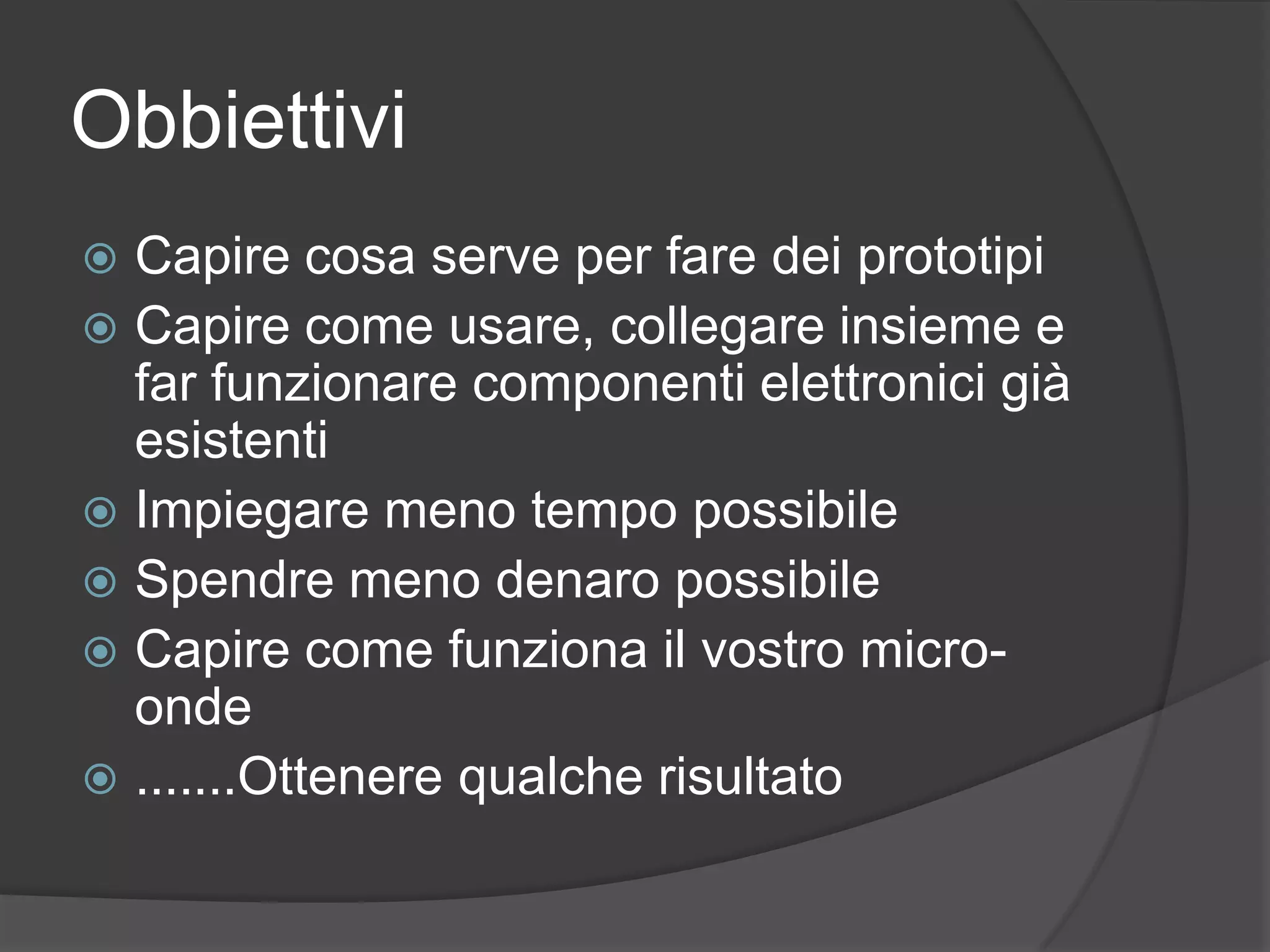

2. ObbiettiviCapire cosa serve per fare dei prototipi Capire come usare, collegare insieme e far funzionare componenti elettronici già esistentiImpiegare meno tempo possibileSpendre meno denaro possibileCapire come funziona il vostro micro-onde.......Ottenere qualche risultato

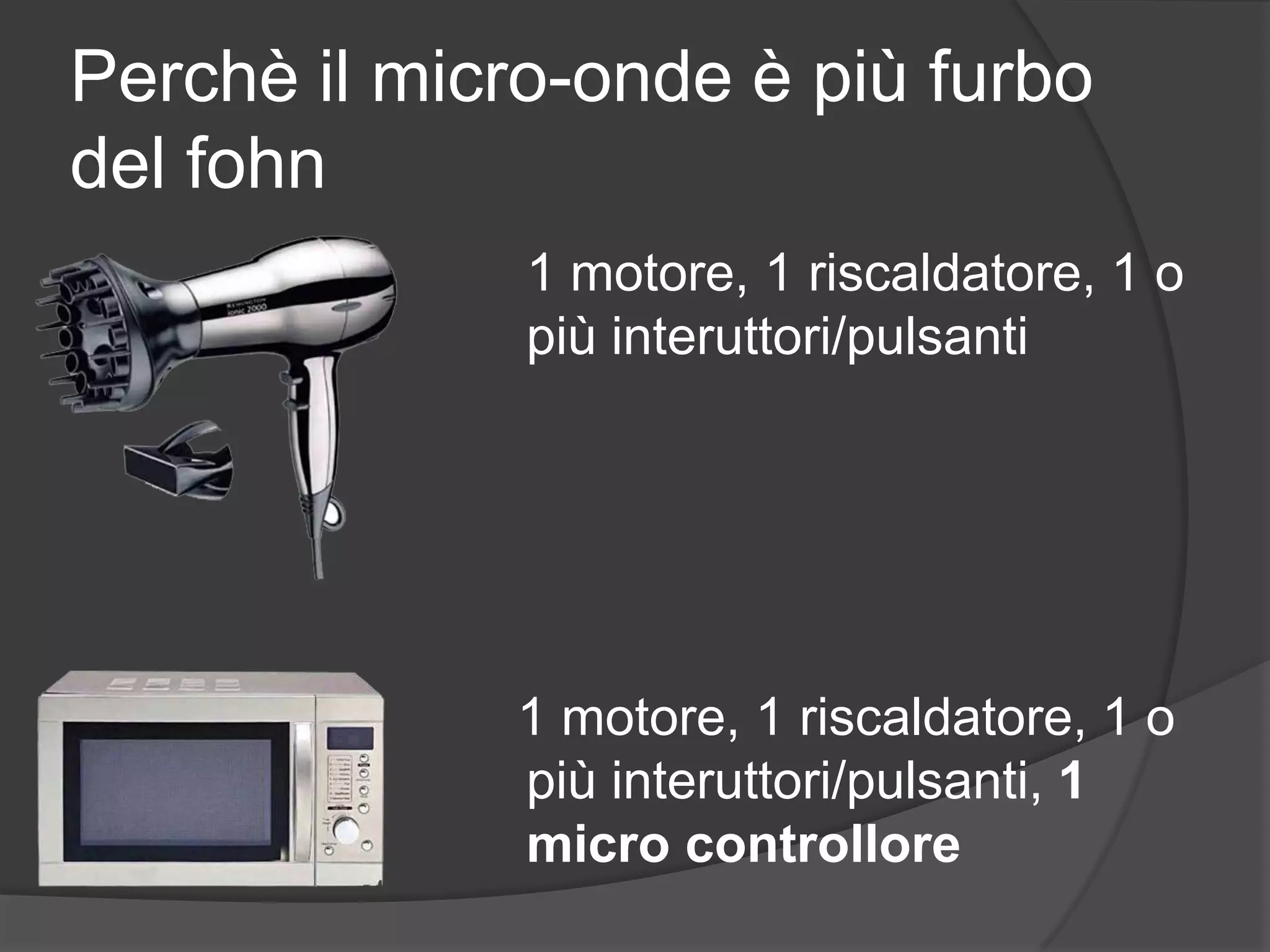

3. Perchè il micro-onde è più furbo del fohn1 motore, 1 riscaldatore, 1 o più interuttori/pulsanti 1 motore, 1 riscaldatore, 1 o più interuttori/pulsanti, 1 micro controllore

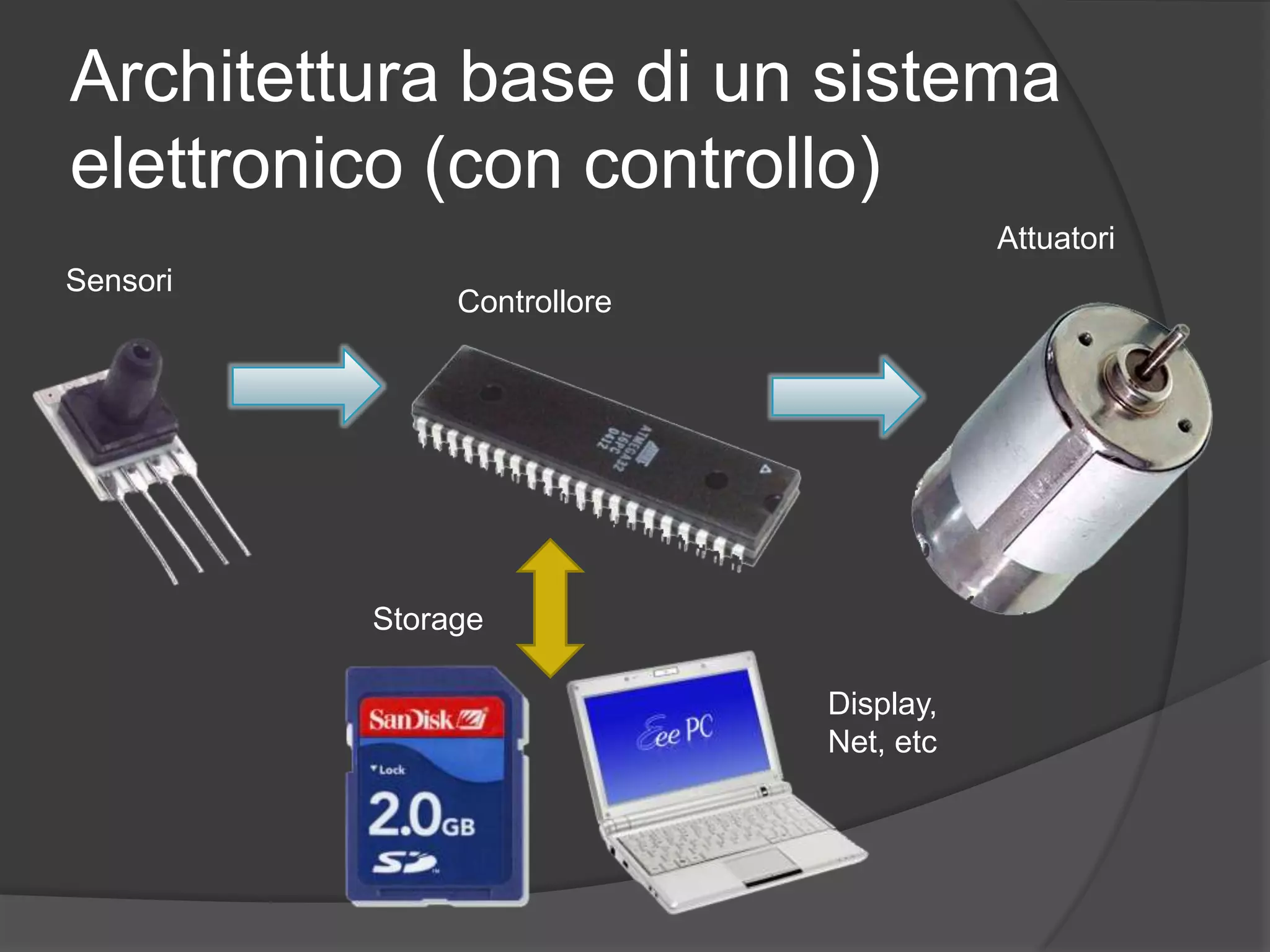

4. Architettura base di un sistema elettronico (con controllo)AttuatoriSensoriControlloreStorageDisplay, Net, etc

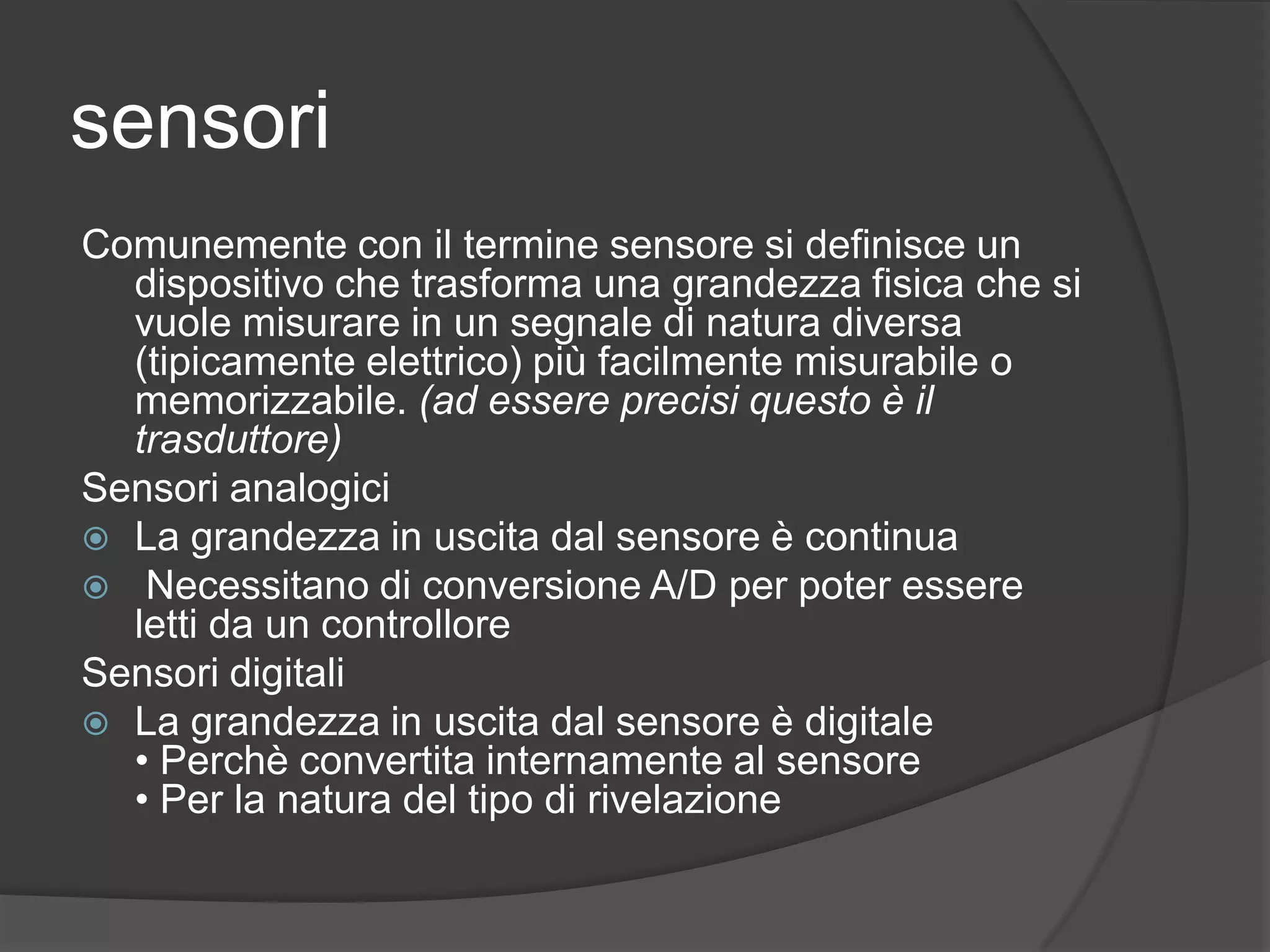

5. sensoriComunemente con il termine sensore si definisce un dispositivo che trasforma una grandezza fisica che si vuole misurare in un segnale di natura diversa (tipicamente elettrico) più facilmente misurabile o memorizzabile. (ad essere precisi questo è il trasduttore)Sensori analogiciLa grandezza in uscita dal sensore è continuaNecessitano di conversione A/D per poter essere letti da un controlloreSensori digitaliLa grandezza in uscita dal sensore è digitale• Perchè convertita internamente al sensore• Per la natura del tipo di rivelazione

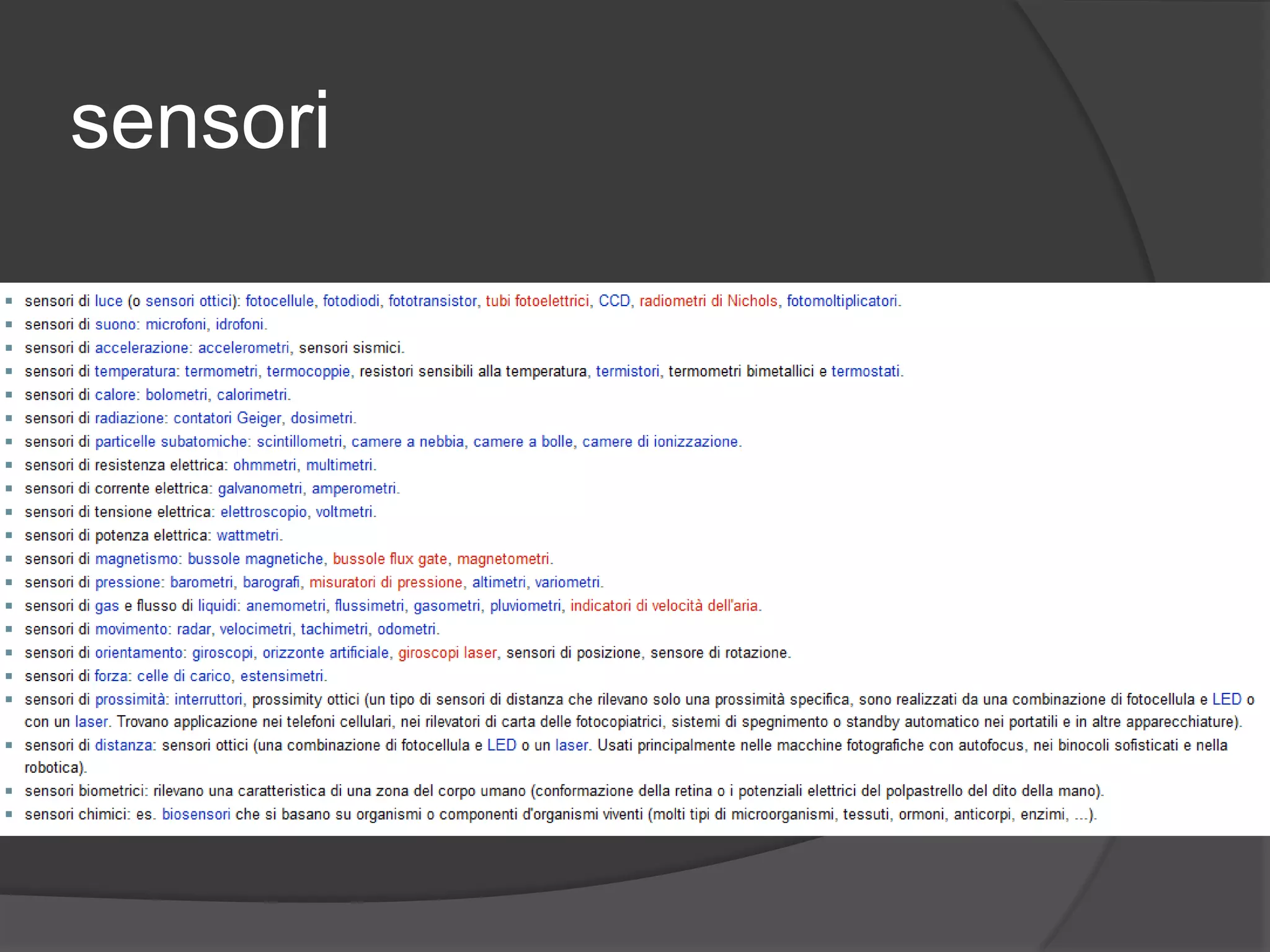

6. sensori

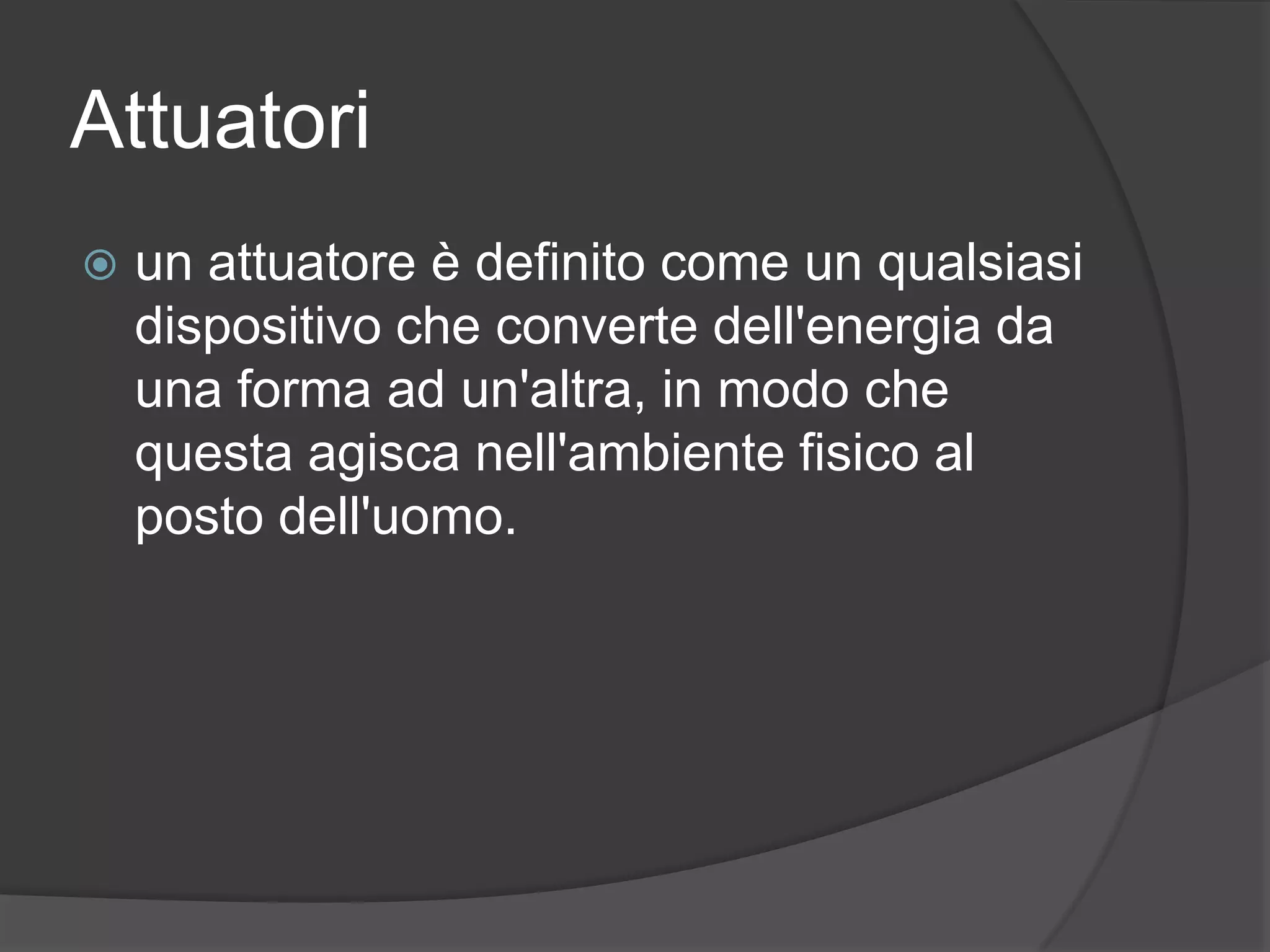

7. Attuatoriun attuatore è definito come un qualsiasi dispositivo che converte dell'energia da una forma ad un'altra, in modo che questa agisca nell'ambiente fisico al posto dell'uomo.

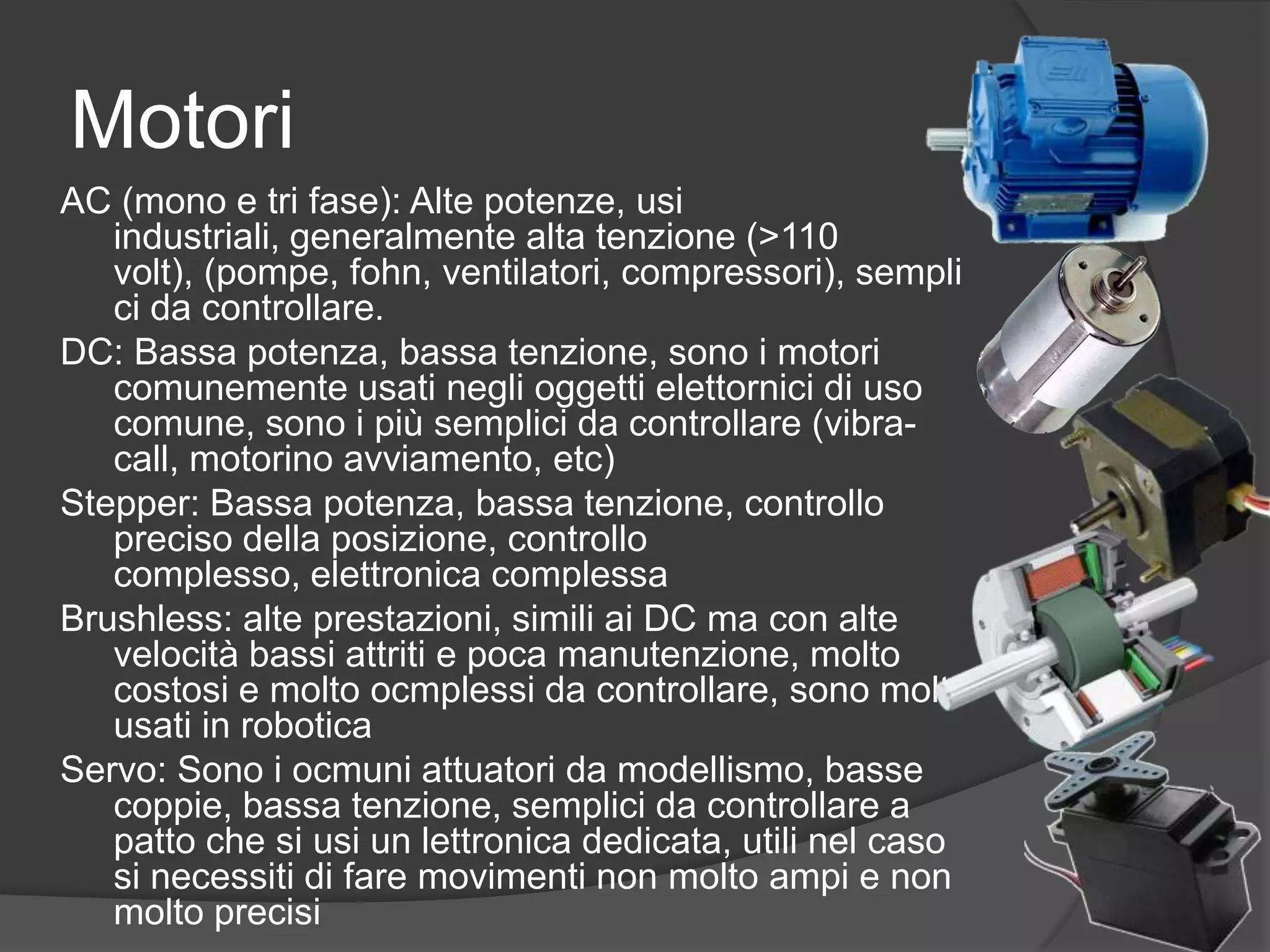

8. MotoriAC (mono e tri fase): Alte potenze, usi industriali, generalmente alta tenzione (>110 volt), (pompe, fohn, ventilatori, compressori), semplici da controllare.DC: Bassa potenza, bassa tenzione, sono i motori comunemente usati negli oggetti elettornici di uso comune, sono i più semplici da controllare (vibra-call, motorino avviamento, etc)Stepper: Bassa potenza, bassa tenzione, controllo preciso della posizione, controllo complesso, elettronica complessaBrushless: alte prestazioni, simili ai DC ma con alte velocità bassi attriti e poca manutenzione, molto costosi e molto ocmplessi da controllare, sono molto usati in roboticaServo: Sono i ocmuni attuatori da modellismo, basse coppie, bassa tenzione, semplici da controllare a patto che si usi un lettronica dedicata, utili nel caso si necessiti di fare movimenti non molto ampi e non molto precisi

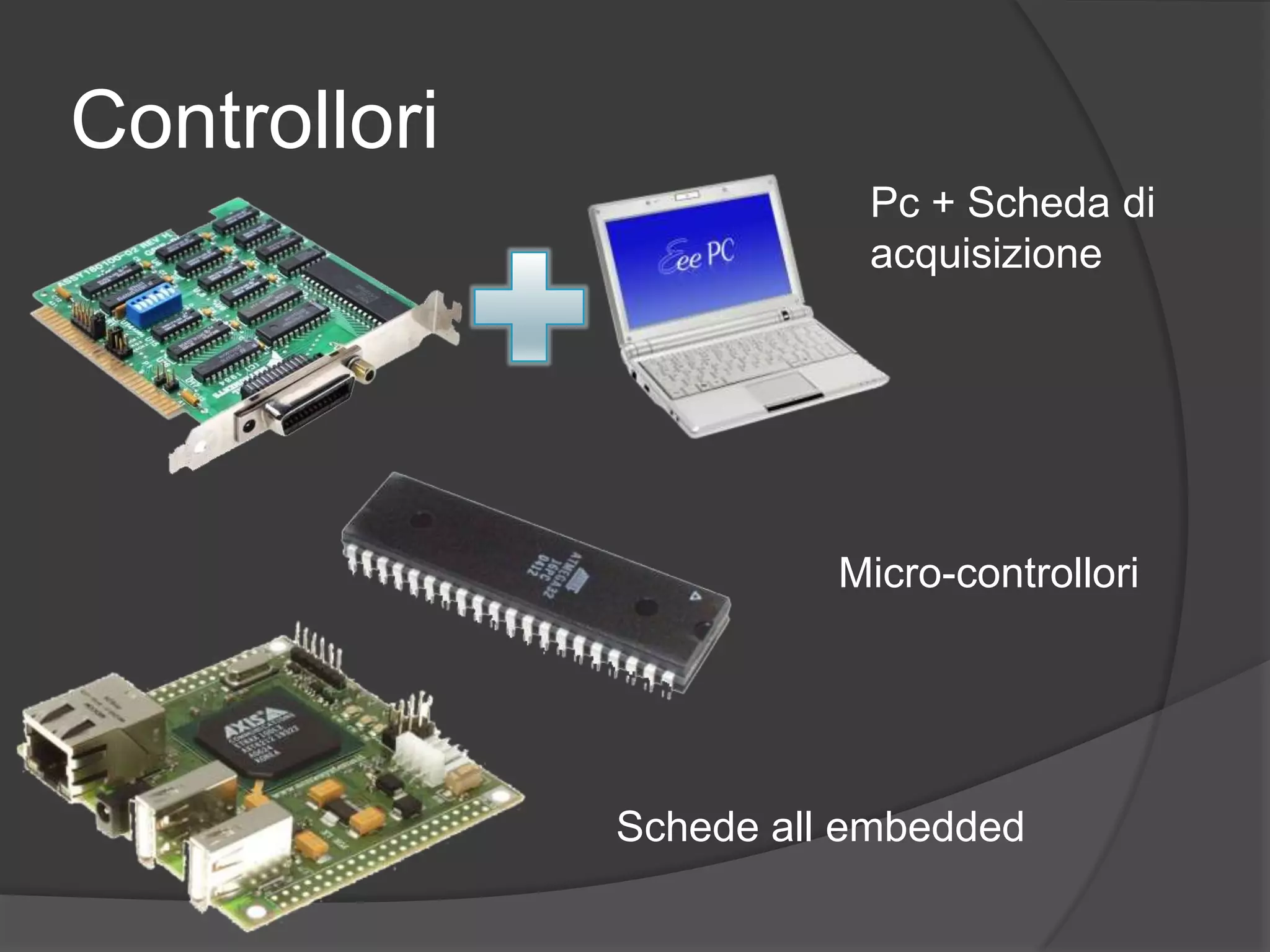

9. ControlloriPc + Scheda di acquisizioneMicro-controlloriSchede all embedded

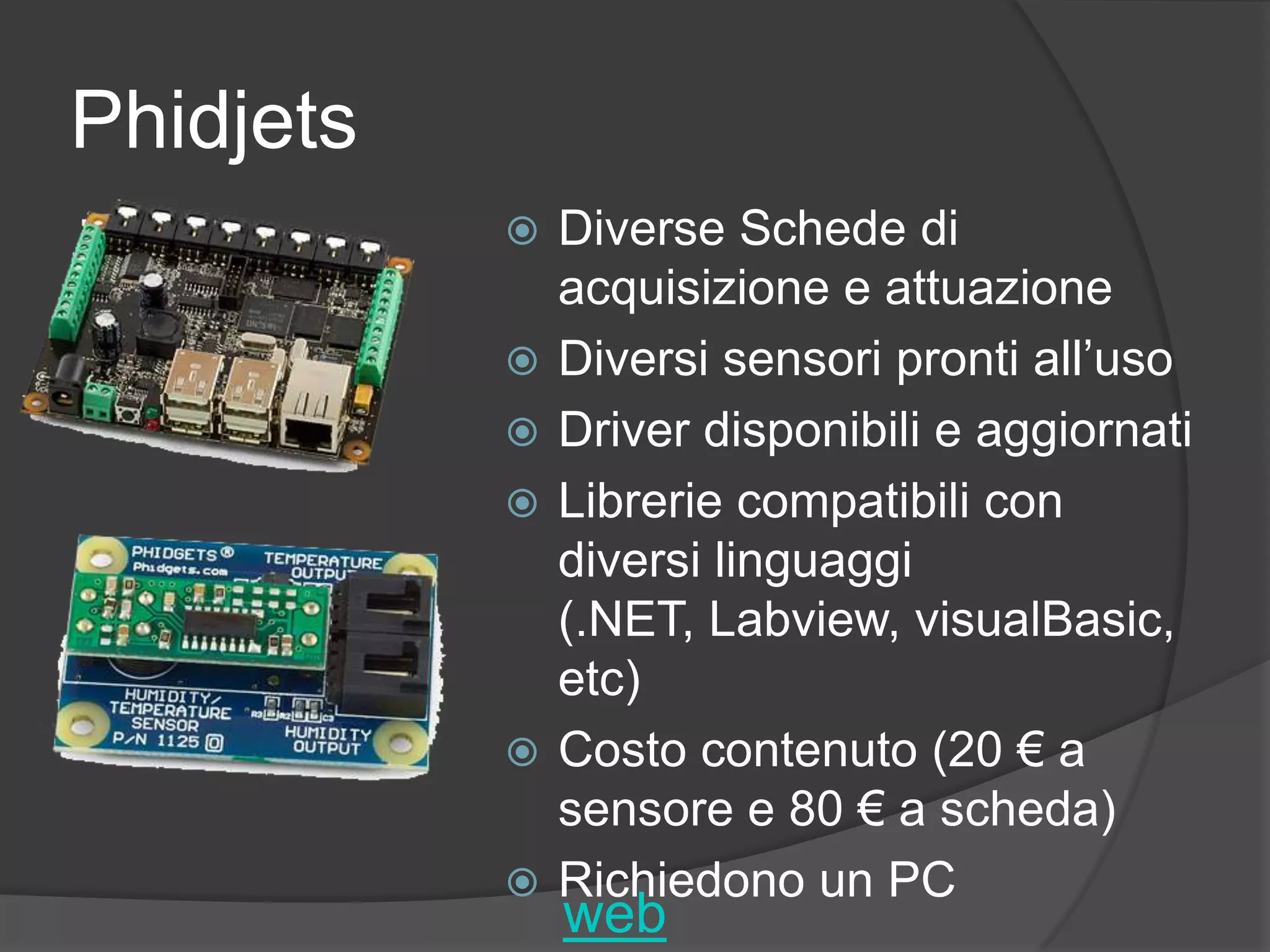

10. PhidjetsDiverse Schede di acquisizione e attuazioneDiversi sensori pronti all’usoDriver disponibili e aggiornatiLibrerie compatibili con diversi linguaggi (.NET, Labview, visualBasic, etc)Costo contenuto (20 € a sensore e 80 € a scheda)Richiedono un PCweb

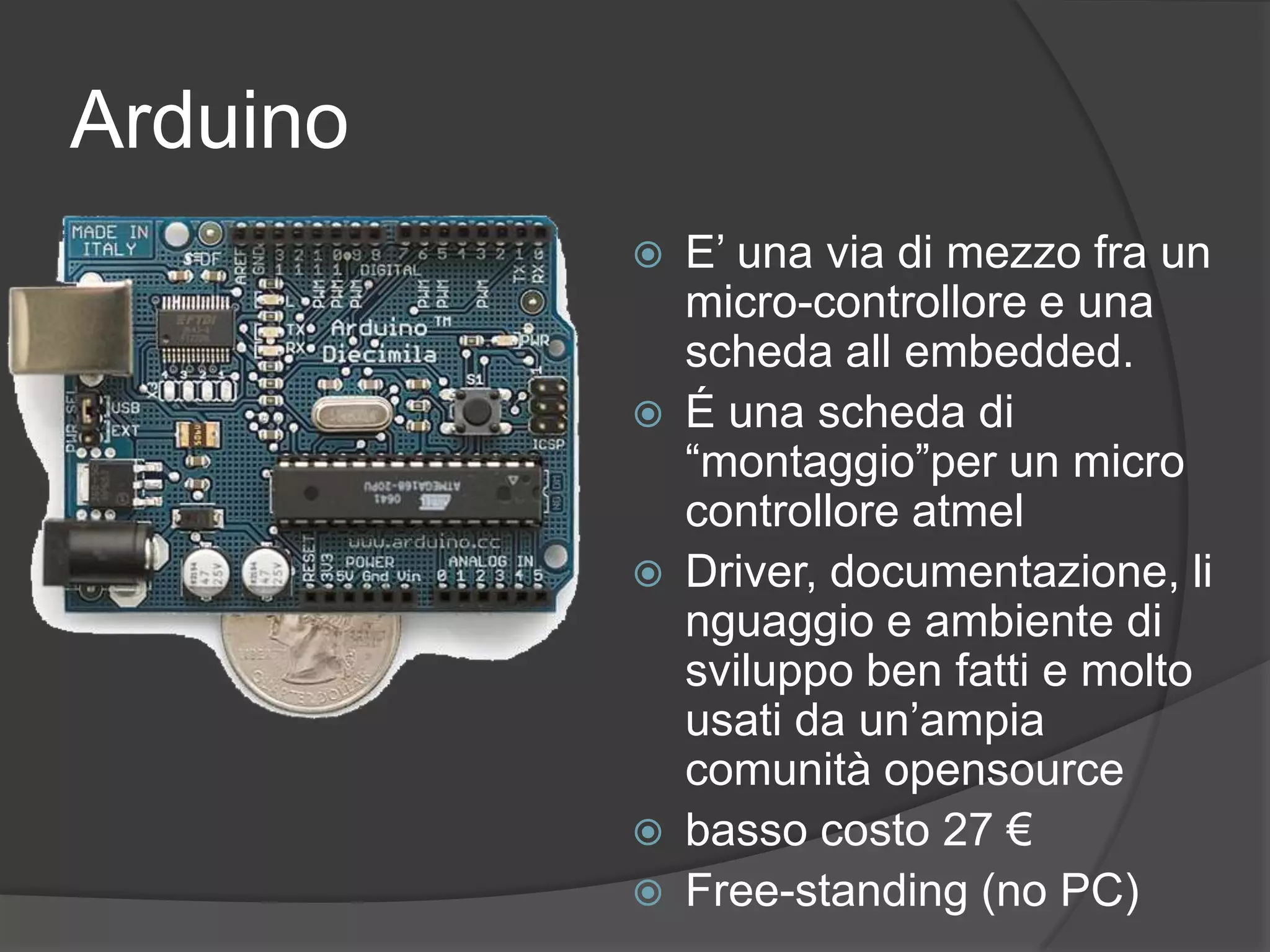

11. ArduinoE’ una via di mezzo fra un micro-controllore e una scheda all embedded.É una scheda di “montaggio”per un micro controllore atmel Driver, documentazione, linguaggio e ambiente di sviluppo ben fatti e molto usati da un’ampia comunità opensourcebasso costo 27 €Free-standing (no PC)
