Uploaded byYoichi Yamazaki
プロダクトデザインと３DCAD 講義資料
神奈川工科大学ホームエレクトロニクス開発学科3年生向け授業 「プロダクトデザインと３DCAD入門」の 講義資料（紹介版）です。 この授業では，３DCADや３Dプリンタを用いてアイデアをかたちにするための腕力（設計力）を身に付けていきます。
プロダクトデザインと３DCAD 講義資料
- 1. プロダクトデザインと３D CAD 授業概要 神奈川工科大学 ホームエレクトロニクス開発学科 担当:山崎 洋一 E-mail: yamazaki@he.kanagawa-it.ac.jp URL: http://yamalab.com ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 1/32
- 2.
- 3.
- 4. SolidWorks チュートリアル 必ず身につける基本機能 第3回 モデリング第4回 アセンブリ 第6回 フィレット第5回 図面と寸法 第7回 回転とスイープ 第8回 パターン 第10回 サーフェス第9回 ロフト ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 4/32

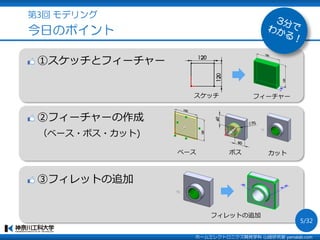

- 5. 第3回 モデリング 今日のポイント ①スケッチとフィーチャー ②フィーチャーの作成 （ベース・ボス・カット) ③フィレットの追加 フィレットの追加 スケッチ フィーチャー ベースボス カット ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 5/32

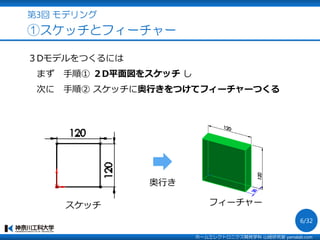

- 6. 第3回 モデリング ①スケッチとフィーチャー ３Dモデルをつくるには まず 手順①２D平面図をスケッチ し 次に 手順② スケッチに奥行きをつけてフィーチャーつくる スケッチ フィーチャー 奥行き ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 6/32

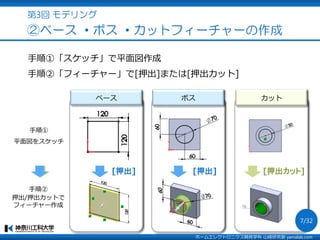

- 7. 第3回 モデリング ②ベース ・ボス・カットフィーチャーの作成 手順①「スケッチ」で平面図作成 手順②「フィーチャー」で[押出]または[押出カット] ベース ボス カット [押出] [押出] [押出カット] 手順① 平面図をスケッチ 手順② 押出/押出カットで フィーチャー作成 ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 7/32

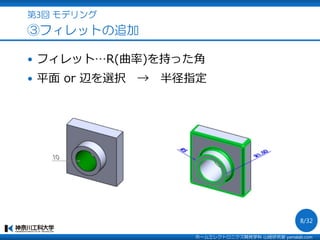

- 8. 第3回 モデリング ③フィレットの追加 フィレット…R(曲率)を持った角 平面 or 辺を選択 → 半径指定 ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 8/32

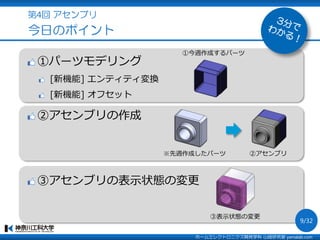

- 9. 第4回 アセンブリ 今日のポイント ①パーツモデリング [新機能] エンティティ変換 [新機能]オフセット ②アセンブリの作成 ③アセンブリの表示状態の変更 ※先週作成したパーツ ①今週作成するパーツ ②アセンブリ ③表示状態の変更 ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 9/32

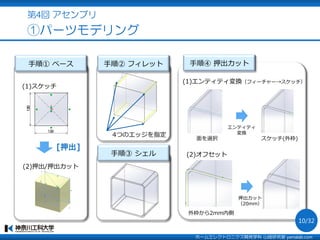

- 10. 第4回 アセンブリ ①パーツモデリング 手順① ベース [押出] (1)スケッチ (2)押出/押出カット 手順②フィレット 4つのエッジを指定 手順③ シェル 手順④ 押出カット (1)エンティティ変換（フィーチャー→スケッチ） 面を選択 エンティティ 変換 スケッチ(外枠) (2)オフセット 外枠から2mm内側 押出カット （20mm） ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 10/32

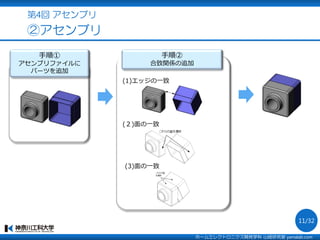

- 11.
- 12. 第4回 アセンブリ ③アセンブリの表示状態の変更 FeatureManager デザインツリーのトップで タブの右の» をクリック ①[非表示/表示] ②[表示モード] ③[外観] ④[透明度] ①②③④ ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 12/32

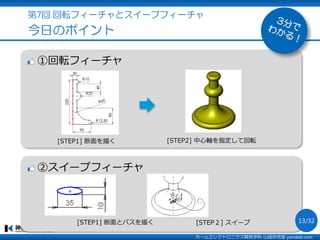

- 13. 第7回 回転フィーチャとスイープフィーチャ 今日のポイント ①回転フィーチャ ②スイープフィーチャ [STEP1] 断面を描く[STEP2] 中心軸を指定して回転 [STEP1] 断面とパスを描く [STEP２] スイープ ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 13/32
- 14.

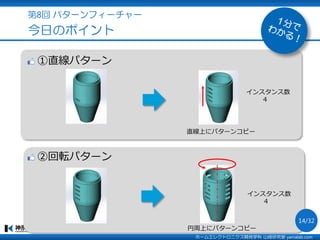

- 15.
- 16. 第10回 サーフェス 今日のポイント サーフェス …厚みが0の面を作る機能 ロフトサーフェススイープサーフェス 平面サーフェス フィルサーフェス ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 16/32
- 17.
- 18.

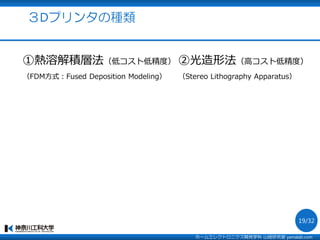

- 19. ３Dプリンタの種類 ①熱溶解積層法（低コスト低精度） （FDM方式：Fused Deposition Modeling） ②光造形法（高コスト低精度） （StereoLithography Apparatus） ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 19/32

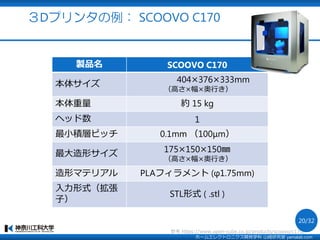

- 20. ３Dプリンタの例： SCOOVO C170 製品名SCOOVO C170 本体サイズ 404×376×333mm （高さ×幅×奥行き） 本体重量 約 15 kg ヘッド数 1 最小積層ピッチ 0.1mm （100μm） 最大造形サイズ 175×150×150㎜ （高さ×幅×奥行き） 造形マテリアル PLAフィラメント (φ1.75mm) 入力形式（拡張 子） STL形式 ( .stl ) 参考 https://www.open-cube.co.jp/products/scoovo/c170/ ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 20/32

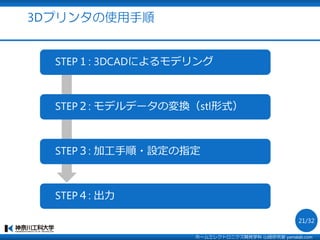

- 21. 3Dプリンタの使用手順 STEP１: 3DCADによるモデリング STEP２: モデルデータの変換（stl形式） STEP３:加工手順・設定の指定 STEP４: 出力 ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 21/32
- 22. STEP１: 3DCADによるモデリング SolidWorksの例 ホームエレクトロニクス開発学科 山崎研究室yamalab.com 22/32
- 23.

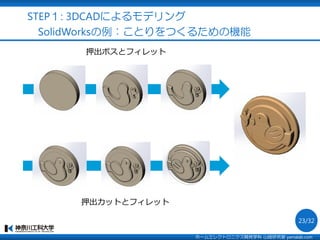

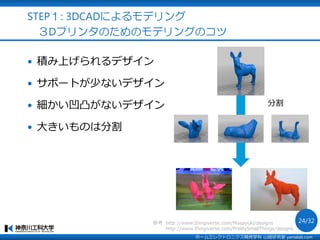

- 24. 積み上げられるデザイン サポートが少ないデザイン 細かい凹凸がないデザイン 大きいものは分割 分割 http://www.thingiverse.com/PrettySmallThings/designs 参考 http://www.thingiverse.com/Masayuki/designs STEP１: 3DCADによるモデリング ３Dプリンタのためのモデリングのコツ ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 24/32
- 25. STEP２: モデルデータの変換（stl形式） SolidWorksの例： .SLDPRT→ . STL モデルのパーツファイルを ３Dプリンタ対応のファイル形式で保存(STLが一般的) ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 25/32

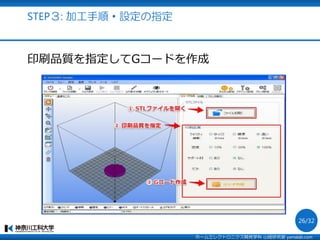

- 26. STEP３: 加工手順・設定の指定 印刷品質を指定してGコードを作成 ホームエレクトロニクス開発学科 山崎研究室yamalab.com 26/32

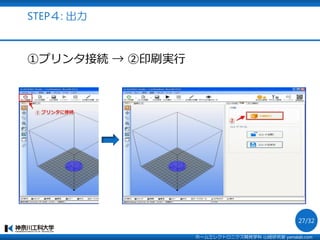

- 27. STEP４: 出力 ①プリンタ接続 →②印刷実行 ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 27/32
- 28. 第１回 ホームエレクトロニクス開発学科クリエイソン くらしあんしん プロダクトデザイン テーマ： 日常生活をサポートするプロダクトデザイン 日頃のくらしを変えてくれる”かたち”を考える 参加者：個人 または チーム レギュレーション 3Dプリンタで出力可能なこと（最大175×150×150㎜ [高さ×幅×奥行き]） 部品点数がチーム人数以上になること（１人１パーツ以上！） プレゼンによるコンペで優秀作品を決定（観客による投票） 優秀作品は３Dプリンタで出力 最優秀作品には豪華景品 ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 28/32
- 29. 後半のスケジュール（※2014年度） 第11回 (12/11) チームメイキング 第12回(12/18) ブレインストーミング 第13回 (12/25) ３Dプリンタのためのモデリング 第14回 ( 1/8) 作品コンセプト発表（スケッチ可） 第15回 (1/22) コンペ ホームエレクトロニクス開発学科 山崎研究室 yamalab.com 29/32
