- 1. Περιφερειακές μονάδες Η/Υ Εκτυπωτής

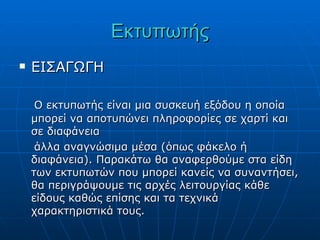

- 2. Εκτυπωτής ΕΙΣΑΓΩΓΗ Ο εκτυπωτής είναι μια συσκευή εξόδου η οποία μπορεί να αποτυπώνει πληροφορίες σε χαρτί και σε διαφάνεια άλλα αναγνώσιμα μέσα (όπως φάκελο ή διαφάνεια). Παρακάτω θα αναφερθούμε στα είδη των εκτυπωτών που μπορεί κανείς να συναντήσει, θα περιγράψουμε τις αρχές λειτουργίας κάθε είδους καθώς επίσης και τα τεχνικά χαρακτηριστικά τους.

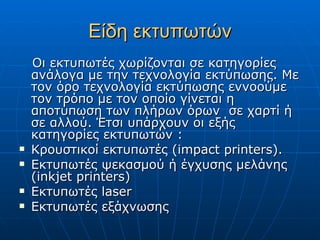

- 3. Είδη εκτυπωτών Οι εκτυπωτές χωρίζονται σε κατηγορίες ανάλογα με την τεχνολογία εκτύπωσης. Με τον όρο τεχνολογία εκτύπωσης εννοούμε τον τρόπο με τον οποίο γίνεται η αποτύπωση των πλήρων όρων σε χαρτί ή σε αλλού. Έτσι υπάρχουν οι εξής κατηγορίες εκτυπωτών : Κρουστικοί εκτυπωτές (impact printers). Εκτυπωτές ψεκασμού ή έγχυσης μελάνης (inkjet printers) Εκτυπωτές laser Εκτυπωτές εξάχνωσης

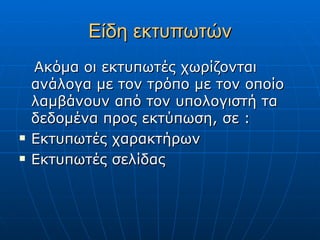

- 4. Είδη εκτυπωτών Ακόμα οι εκτυπωτές χωρίζονται ανάλογα με τον τρόπο με τον οποίο λαμβάνουν από τον υπολογιστή τα δεδομένα προς εκτύπωση, σε : Εκτυπωτές χαρακτήρων Εκτυπωτές σελίδας

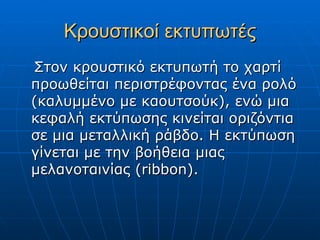

- 5. Κρουστικοί εκτυπωτές Στον κρουστικόεκτυπωτή το χαρτί προωθείται περιστρέφοντας ένα ρολό (καλυμμένο με καουτσούκ), ενώ μια κεφαλή εκτύπωσης κινείται οριζόντια σε μια μεταλλική ράβδο. Η εκτύπωση γίνεται με την βοήθεια μιας μελανοταινίας (ribbon).

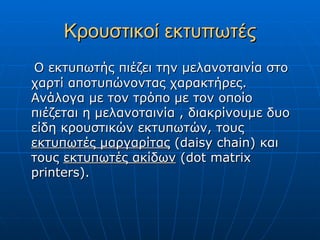

- 6. Κρουστικοί εκτυπωτές Ο εκτυπωτήςπιέζει την μελανοταινία στο χαρτί αποτυπώνοντας χαρακτήρες. Ανάλογα με τον τρόπο με τον οποίο πιέζεται η μελανοταινία , διακρίνουμε δυο είδη κρουστικών εκτυπωτών, τους εκτυπωτές μαργαρίτας (daisy chain) και τους εκτυπωτές ακίδων (dot matrix printers).

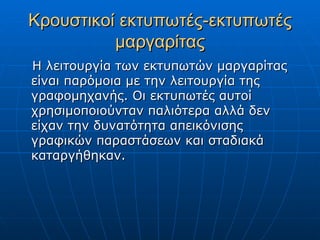

- 7. Κρουστικοί εκτυπωτές-εκτυπωτές μαργαρίτας Η λειτουργία των εκτυπωτών μαργαρίτας είναι παρόμοια με την λειτουργία της γραφομηχανής. Οι εκτυπωτές αυτοί χρησιμοποιούνταν παλιότερα αλλά δεν είχαν την δυνατότητα απεικόνισης γραφικών παραστάσεων και σταδιακά καταργήθηκαν.

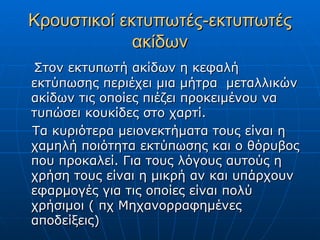

- 8. Κρουστικοί εκτυπωτές-εκτυπωτές ακίδων Στον εκτυπωτή ακίδων η κεφαλή εκτύπωσης περιέχει μια μήτρα μεταλλικών ακίδων τις οποίες πιέζει προκειμένου να τυπώσει κουκίδες στο χαρτί. Τα κυριότερα μειονεκτήματα τους είναι η χαμηλή ποιότητα εκτύπωσης και ο θόρυβος που προκαλεί. Για τους λόγους αυτούς η χρήση τους είναι η μικρή αν και υπάρχουν εφαρμογές για τις οποίες είναι πολύ χρήσιμοι ( πχ Μηχανορραφημένες αποδείξεις)
- 9. Εκτυπωτές έγχυσης μελάνης Αποκαλούνταικαι εκτυπωτές ψεκασμού μελάνης (inkjet), λόγω του τρόπου λειτουργίας τους. Η λειτουργία τους βασίζεται σε κεφαλές εκτύπωσης που αποτελούνται από αριθμό ακροφυσιών που εκτοξεύουν πολύ μικρά σταγονίδια μελάνι στο προς εκτύπωση μέσο. Η κεφαλή εκτύπωσης συνήθως σαρώνει το πλάτος του χαρτιού παράγοντας «γραμμή» εκτύπωσης. Με προώθηση του χαρτιού , το χαρτί εκτυπώνεται σε όλο το ύψος του. Έτσι πραγματοποιείται η εκτύπωση.

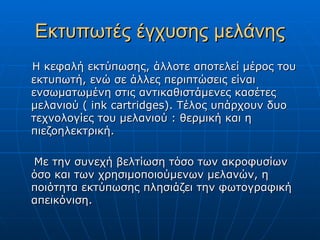

- 10. Εκτυπωτές έγχυσης μελάνης Ηκεφαλή εκτύπωσης, άλλοτε αποτελεί μέρος του εκτυπωτή, ενώ σε άλλες περιπτώσεις είναι ενσωματωμένη στις αντικαθιστάμενες κασέτες μελανιού ( ink cartridges). Τέλος υπάρχουν δυο τεχνολογίες του μελανιού : θερμική και η πιεζοηλεκτρική. Με την συνεχή βελτίωση τόσο των ακροφυσίων όσο και των χρησιμοποιούμενων μελανών, η ποιότητα εκτύπωσης πλησιάζει την φωτογραφική απεικόνιση.

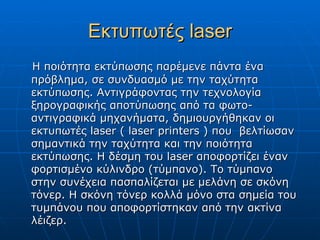

- 11. Εκτυπωτές laser Η ποιότηταεκτύπωσης παρέμενε πάντα ένα πρόβλημα, σε συνδυασμό με την ταχύτητα εκτύπωσης. Αντιγράφοντας την τεχνολογία ξηρογραφικής αποτύπωσης από τα φωτο- αντιγραφικά μηχανήματα, δημιουργήθηκαν οι εκτυπωτές laser ( laser printers ) που βελτίωσαν σημαντικά την ταχύτητα και την ποιότητα εκτύπωσης. Η δέσμη του laser αποφορτίζει έναν φορτισμένο κύλινδρο (τύμπανο). Το τύμπανο στην συνέχεια πασπαλίζεται με μελάνη σε σκόνη τόνερ. Η σκόνη τόνερ κολλά μόνο στα σημεία του τυμπάνου που αποφορτίστηκαν από την ακτίνα λέιζερ.
- 12. Εκτυπωτές λέιζερ (laser) Το τύμπανο πιέζεται σε ένα φύλλο χαρτιού και η σκόνη τόνερ μεταφέρεται στο χαρτί. Στη συνέχεια, το χαρτί θερμαίνεται, ώστε το τόνερ να υποστεί αρχικά τήξη και όταν στερεοποιηθεί, να παραμείνει μόνιμα αποτυπωμένο στο χαρτί. Η τεχνολογία λέιζερ συνεχώς βελτιώνεται και σήμερα υπάρχουν εκτυπωτές λέιζερ που μπορούν να αποδώσουν εξαιρετική ποιότητα ακόμη και έγχρωμης εκτύπωσης σε πολύ υψηλές ταχύτητες. Τα βασικά τους μειονεκτήματα είναι ο σχετικά μεγάλος όγκος τους και η υψηλή τιμή τόσο αγοράς όσο και συντήρησης.

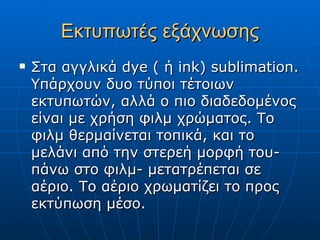

- 13. Εκτυπωτές εξάχνωσης Στα αγγλικά dye ( ή ink) sublimation. Υπάρχουν δυο τύποι τέτοιων εκτυπωτών, αλλά ο πιο διαδεδομένος είναι με χρήση φιλμ χρώματος. Το φιλμ θερμαίνεται τοπικά, και το μελάνι από την στερεή μορφή του- πάνω στο φιλμ- μετατρέπεται σε αέριο. Το αέριο χρωματίζει το προς εκτύπωση μέσο.

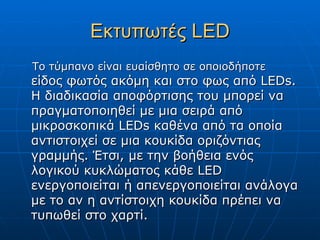

- 14. Εκτυπωτές LED Το τύμπανοείναι ευαίσθητο σε οποιοδήποτε είδος φωτός ακόμη και στο φως από LEDs. Η διαδικασία αποφόρτισης του μπορεί να πραγματοποιηθεί με μια σειρά από μικροσκοπικά LEDs καθένα από τα οποία αντιστοιχεί σε μια κουκίδα οριζόντιας γραμμής. Έτσι, με την βοήθεια ενός λογικού κυκλώματος κάθε LED ενεργοποιείται ή απενεργοποιείται ανάλογα με το αν η αντίστοιχη κουκίδα πρέπει να τυπωθεί στο χαρτί.

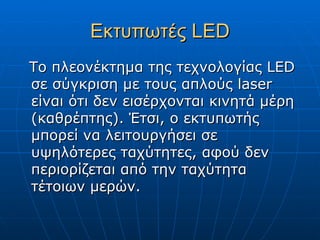

- 15. Εκτυπωτές LED Το πλεονέκτηματης τεχνολογίας LED σε σύγκριση με τους απλούς laser είναι ότι δεν εισέρχονται κινητά μέρη (καθρέπτης). Έτσι, ο εκτυπωτής μπορεί να λειτουργήσει σε υψηλότερες ταχύτητες, αφού δεν περιορίζεται από την ταχύτητα τέτοιων μερών.

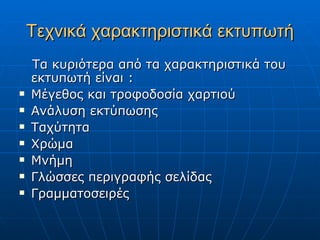

- 16. Τεχνικά χαρακτηριστικά εκτυπωτή Τα κυριότερα από τα χαρακτηριστικά του εκτυπωτή είναι : Μέγεθος και τροφοδοσία χαρτιού Ανάλυση εκτύπωσης Ταχύτητα Χρώμα Μνήμη Γλώσσες περιγραφής σελίδας Γραμματοσειρές

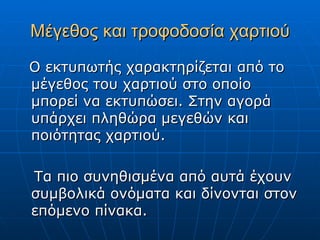

- 17. Μέγεθος και τροφοδοσίαχαρτιού Ο εκτυπωτής χαρακτηρίζεται από το μέγεθος του χαρτιού στο οποίο μπορεί να εκτυπώσει. Στην αγορά υπάρχει πληθώρα μεγεθών και ποιότητας χαρτιού. Τα πιο συνηθισμένα από αυτά έχουν συμβολικά ονόματα και δίνονται στον επόμενο πίνακα.

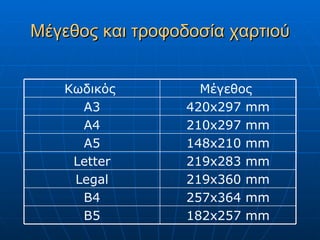

- 18. Μέγεθος και τροφοδοσίαχαρτιού Κωδικός Μέγεθος Α3 420x297 mm Α4 210x297 mm Α5 148x210 mm Letter 219x283 mm Legal 219x360 mm B4 257x364 mm B5 182x257 mm

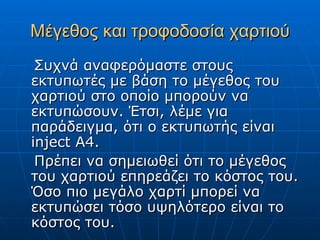

- 19. Μέγεθος και τροφοδοσίαχαρτιού Συχνά αναφερόμαστε στους εκτυπωτές με βάση το μέγεθος του χαρτιού στο οποίο μπορούν να εκτυπώσουν. Έτσι, λέμε για παράδειγμα, ότι ο εκτυπωτής είναι inject A4. Πρέπει να σημειωθεί ότι το μέγεθος του χαρτιού επηρεάζει το κόστος του. Όσο πιο μεγάλο χαρτί μπορεί να εκτυπώσει τόσο υψηλότερο είναι το κόστος του.

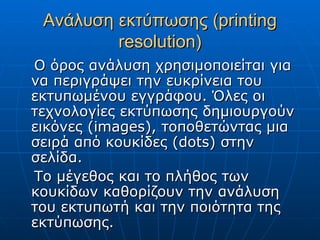

- 20. Ανάλυση εκτύπωσης (printing resolution) Ο όρος ανάλυση χρησιμοποιείται για να περιγράψει την ευκρίνεια του εκτυπωμένου εγγράφου. Όλες οι τεχνολογίες εκτύπωσης δημιουργούν εικόνες (images), τοποθετώντας μια σειρά από κουκίδες (dots) στην σελίδα. Το μέγεθος και το πλήθος των κουκίδων καθορίζουν την ανάλυση του εκτυπωτή και την ποιότητα της εκτύπωσης.
- 21. Ανάλυση εκτύπωσης (printing resolution) Υπάρχουν δυο τρόποι με τους οποίους μπορούμε να μετρήσουμε την ανάλυση, σε κουκίδες ανά ίντσα (dots per inch, dpi) και ή σε χαρακτήρες ανά ίντσα (characters per inch, cpi). Η μονάδα μέτρησης dpi χρησιμοποιείται στους εκτυπωτές λέιζερ και στους εκτυπωτές έγχυσης μελάνης, ενώ η μονάδα μέτρησης χαρακτήρες ανά ίντσα στους εκτυπωτές ακίδων.

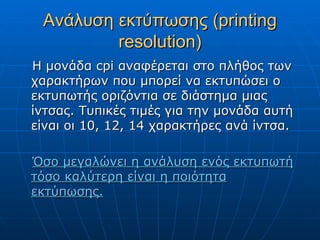

- 22. Ανάλυση εκτύπωσης (printing resolution) Η μονάδα cpi αναφέρεται στο πλήθος των χαρακτήρων που μπορεί να εκτυπώσει ο εκτυπωτής οριζόντια σε διάστημα μιας ίντσας. Τυπικές τιμές για την μονάδα αυτή είναι οι 10, 12, 14 χαρακτήρες ανά ίντσα. Όσο μεγαλώνει η ανάλυση ενός εκτυπωτή τόσο καλύτερη είναι η ποιότητα εκτύπωσης.

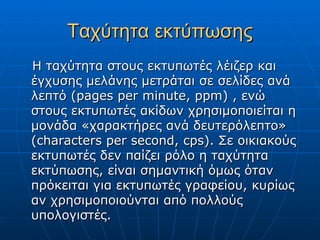

- 23. Ταχύτητα εκτύπωσης Η ταχύτηταστους εκτυπωτές λέιζερ και έγχυσης μελάνης μετράται σε σελίδες ανά λεπτό (pages per minute, ppm) , ενώ στους εκτυπωτές ακίδων χρησιμοποιείται η μονάδα «χαρακτήρες ανά δευτερόλεπτο» (characters per second, cps). Σε οικιακούς εκτυπωτές δεν παίζει ρόλο η ταχύτητα εκτύπωσης, είναι σημαντική όμως όταν πρόκειται για εκτυπωτές γραφείου, κυρίως αν χρησιμοποιούνται από πολλούς υπολογιστές.

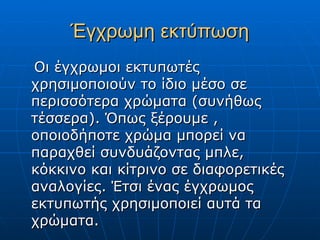

- 24. Έγχρωμη εκτύπωση Οι έγχρωμοιεκτυπωτές χρησιμοποιούν το ίδιο μέσο σε περισσότερα χρώματα (συνήθως τέσσερα). Όπως ξέρουμε , οποιοδήποτε χρώμα μπορεί να παραχθεί συνδυάζοντας μπλε, κόκκινο και κίτρινο σε διαφορετικές αναλογίες. Έτσι ένας έγχρωμος εκτυπωτής χρησιμοποιεί αυτά τα χρώματα.

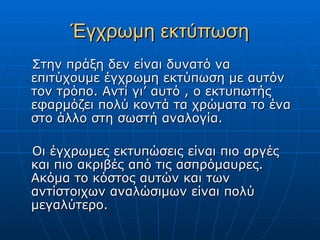

- 25. Έγχρωμη εκτύπωση Στην πράξηδεν είναι δυνατό να επιτύχουμε έγχρωμη εκτύπωση με αυτόν τον τρόπο. Αντί γι’ αυτό , ο εκτυπωτής εφαρμόζει πολύ κοντά τα χρώματα το ένα στο άλλο στη σωστή αναλογία. Οι έγχρωμες εκτυπώσεις είναι πιο αργές και πιο ακριβές από τις ασπρόμαυρες. Ακόμα το κόστος αυτών και των αντίστοιχων αναλώσιμων είναι πολύ μεγαλύτερο.

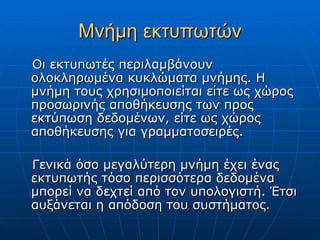

- 26. Μνήμη εκτυπωτών Οι εκτυπωτέςπεριλαμβάνουν ολοκληρωμένα κυκλώματα μνήμης. Η μνήμη τους χρησιμοποιείται είτε ως χώρος προσωρινής αποθήκευσης των προς εκτύπωση δεδομένων, είτε ως χώρος αποθήκευσης για γραμματοσειρές. Γενικά όσο μεγαλύτερη μνήμη έχει ένας εκτυπωτής τόσο περισσότερα δεδομένα μπορεί να δεχτεί από τον υπολογιστή. Έτσι αυξάνεται η απόδοση του συστήματος.

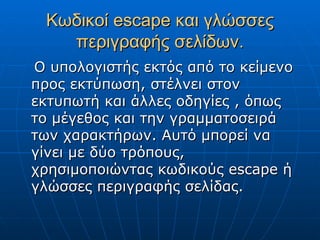

- 27. Κωδικοί escape καιγλώσσες περιγραφής σελίδων. Ο υπολογιστής εκτός από το κείμενο προς εκτύπωση, στέλνει στον εκτυπωτή και άλλες οδηγίες , όπως το μέγεθος και την γραμματοσειρά των χαρακτήρων. Αυτό μπορεί να γίνει με δύο τρόπους, χρησιμοποιώντας κωδικούς escape ή γλώσσες περιγραφής σελίδας.

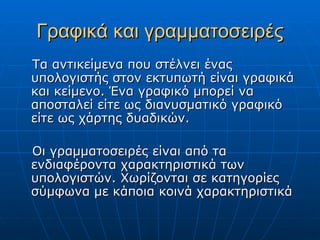

- 28. Γραφικά και γραμματοσειρές Τααντικείμενα που στέλνει ένας υπολογιστής στον εκτυπωτή είναι γραφικά και κείμενο. Ένα γραφικό μπορεί να αποσταλεί είτε ως διανυσματικό γραφικό είτε ως χάρτης δυαδικών. Οι γραμματοσειρές είναι από τα ενδιαφέροντα χαρακτηριστικά των υπολογιστών. Χωρίζονται σε κατηγορίες σύμφωνα με κάποια κοινά χαρακτηριστικά

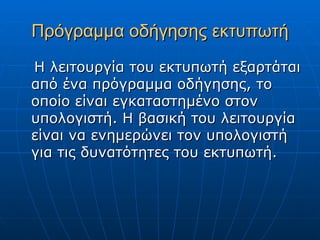

- 29. Πρόγραμμα οδήγησης εκτυπωτή Ηλειτουργία του εκτυπωτή εξαρτάται από ένα πρόγραμμα οδήγησης, το οποίο είναι εγκαταστημένο στον υπολογιστή. Η βασική του λειτουργία είναι να ενημερώνει τον υπολογιστή για τις δυνατότητες του εκτυπωτή.

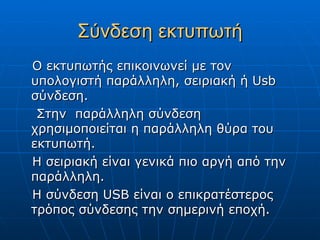

- 30. Σύνδεση εκτυπωτή Ο εκτυπωτήςεπικοινωνεί με τον υπολογιστή παράλληλη, σειριακή ή Usb σύνδεση. Στην παράλληλη σύνδεση χρησιμοποιείται η παράλληλη θύρα του εκτυπωτή. Η σειριακή είναι γενικά πιο αργή από την παράλληλη. Η σύνδεση USB είναι ο επικρατέστερος τρόπος σύνδεσης την σημερινή εποχή.
- 31. Τέλος διαφανειών Υποβολή ερωτήσεων Δραστηριότητα : δημιουργήστε ομάδες των δύο ατόμων και καθίστε στους Η/Υ. Ανατρέξτε και πληκτρολογήστε την λέξη –printers και images printers και δείτε τι σας εμφανίζει.
