Архитектур төлөвлөлтөнд тавигдах барилга бүтээцийн шаардлагуудын тухай дараах агуулга бүхий зураг төслийн хэлтсийн архитектор, инженерийн хангамжийн шугам сүлжээний инженерүүдэд зориулсан сургалтын материал 1. Дамнуруу 2. Багана 3. Хучилт 4. Заадас 5. Богино баганын нөлөө 6. Өрөгт бүтээцийн үндсэн шаардлага 7. Каркасан барилгын бүтээцийн үндсэн шаардлага 8. Өндөр барилгын бүтээцийн үндсэн шаардлага

1. Архитектур
төлөвлөлтөнд тавигдах
барилга бүтээцийн
шаардлагууд
Зургийн инженер Б.Адилбиш

2. АГУУЛГА
1. Дамнуруу
2. Багана
3. Хучилт
4. Заадас
5. Богино баганын нөлөө
6. Өрөгт бүтээцийн үндсэн шаардлага
7. Каркасан барилгын бүтээцийн үндсэн
шаардлага
8. Өндөр барилгын бүтээцийн үндсэн шаардлага

3. ДАМНУРУУ ГЭЖ ЮУ ВЭ?
ГУЛЗАЙЛТАНД АЖИЛЛАХ
БҮТЭЭЦИЙН ЭЛЕМЕНТ
/ШИЛБЭН /-ИЙГ
ДАМНУРУУ ГЭНЭ.

4. ДАМНУРУУ*
• Алслал: Барилга архитектурын шийдлээр
• Гол дамнурууны өндөр:
• Туслах дамнурууны өндөр:
• Өргөн:
*Цутгамал төмөр бетон дамнуруу

5. АЛСЛАЛЫН ОНОВЧТОЙ ХЭМЖЭЭ*
• Гол дамнуруу 6-8м
• Туслах дамнуруу 5-7м
• Хучилт 1.7-2.7м
*цутгамал төмөр бетон

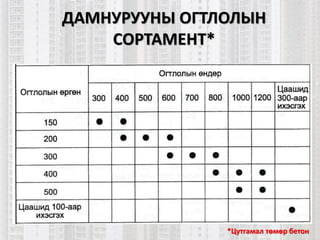

6. ДАМНУРУУНЫ ОГТЛОЛЫН
СОРТАМЕНТ*
*Цутгамал төмөр бетон

7. ДАМНУРУУНЫ ХАНАНД НҮХ ГАРГАХ*
*Цутгамал төмөр бетон
A - нүхний хоорондох зай
B – нүхний ирмэгээс тулгуур хүртэлх зай
H – нүхний голч
5. Нэмэлт дагуу арматур
D – дамнурууны өндөр
Hc – дамнурууны ирмэгээс
нүхний ирмэг хүртэлх зай
H1 – нүхний голч
H2 – нүхний голч
5

8. ДАМНУРУУНЫ ХАНАНД НҮХ ГАРГАХ*
*Цутгамал төмөр бетон
450мм ≤ D < 700мм үед Hc ≥ 175мм
700мм ≤ D < 900мм үед Hc ≥ 200мм
D > 900мм үед Hc ≥ D/5
5

9. ДАМНУРУУНЫ ХАНАНД НҮХ ГАРГАХ*
*Цутгамал төмөр бетон
Ижил хэмжээтэй нүхтэй үед A ≥ 3H
Ялгаатай хэмжээтэй нүхтнй үед A ≥ (H1+H2)/2x3
B ≥ D
5

10. ДАМНУРУУНЫ ХАНАНД НҮХ ГАРГАХ*
*Цутгамал төмөр бетон
H ≤ D/3, 100мм ≤ H ≤ 200мм
H < 250мм
1. Бөгжин хом
2. Хөндлөн арматур
3. Ажлын арматур
1
2
3
1
2
3
2

11. ДАМНУРУУНЫ ХАНАНД НҮХ ГАРГАХ*
*Цутгамал төмөр бетон
H ≥ 250мм
1. Бөгжин хом
2. Хөндлөн арматур
4. Нэмэлт хөндлөн арматур
5. Нэмэлт дагуу арматур
1
4
2
5
1
2
4

12. БАГАНА ГЭЖ ЮУ ВЭ?
ШАХАЛТАНД АЖИЛЛАХ
БҮТЭЭЦИЙН ЭЛЕМЕНТ
/ШИЛБЭН/-ИЙГ БАГАНА
ГЭНЭ.

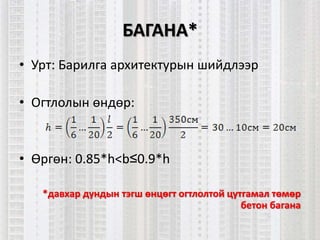

13. БАГАНА*
• Урт: Барилга архитектурын шийдлээр
• Огтлолын өндөр:
• Өргөн: 0.85*h<b≤0.9*h
*давхар дундын тэгш өнцөгт огтлолтой цутгамал төмөр
бетон багана

14. БАТ БӨХ БАГАНА, ХЭВРЭГ
ДАМНУРУУ

15. БАТ БӨХ БАГАНА, ХЭВРЭГ
ДАМНУРУУ
Налархайшлын бүс эхний ээлжинд
каркасын хэвтээ чиглэлийн
элементүүдэд үүсч байх бүтээцийн
систем сонгоно.

16. БАГАНЫН ОГТЛОЛЫН СОРТАМЕНТ
*Цутгамал төмөр бетон багана

17. ХУЧИЛТ ГЭЖ ЮУ ВЭ?
НЭГ БОЛОН ХОЁР ЧИГЛЭЛДЭЭ
ГУЛЗАЙЛТАНД АЖИЛЛАХ
БҮТЭЭЦИЙН ЭЛЕМЕНТ
/ХАВТАН/-ИЙГ ХУЧИЛТ ГЭНЭ.

18. ХУЧИЛТ*
• Урт: Барилга архитектурын шийдлээр
• Өргөн: Барилга архитектурын
шийдлээр
• Зузаан:
*Цутгамал төмөр бетон хучилт

19. ХУЧИЛТЫН ЗУЗААНЫ ХАМГИЙН
БАГА ХЭМЖЭЭ*
• Нийгэм ахуй ба орон сууцны барилгын
хучилтанд - 5см
• Үйлдвэрийн барилгын хучилтанд – 6см
• Адрын хучилтанд – 4см
*Цутгамал төмөр бетон хучилт

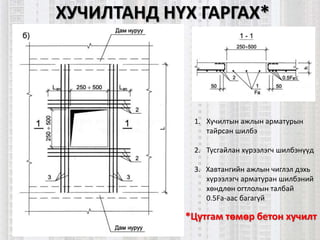

20. ХУЧИЛТАНД НҮХ ГАРГАХ*
*Цутгам төмөр бетон хучилт
1. Хучилтын ажлын арматурын
тайрсан шилбэ
2. Тусгайлан хүрээлэгч шилбэнүүд
3. Хавтангийн ажлын чиглэл дэхь
хүрээлэгч арматуран шилбэний
хөндлөн огтлолын талбай
0.5Fа-аас багагүй

21. ХУЧИЛТАНД НҮХ ГАРГАХ*
*Цутгам төмөр бетон хучилт
1. Хучилтын ажлын арматурын
тайрсан шилбэ
2. Тусгайлан хүрээлэгч шилбэнүүд
3. Хавтангийн ажлын чиглэл дэхь
хүрээлэгч арматуран шилбэний
хөндлөн огтлолын талбай
0.5Fа-аас багагүй

22. ХУЧИЛТАНД НҮХ ГАРГАХ*
*Цутгам төмөр бетон хучилт
4. Нүхний ирмэгийн туслах
дамнурууны дагуу арматурын
талбай тооцоогоор сонгоно
5. Хавиргат дам нуруу хомут Ф6;
200-гийн алхамтай
6. Хүрээлэгч ребро
(энэ нь хучилтын дамнуруунд
тулгуурлана)

23. ЗААДАС
• Хэв гажилтын буюу температурын заадас
• Газар хөдлөлийн заадас
• Суултын заадас

24. ЗААДАСЫН ТӨРЛҮҮД
а. Хос рам тавих замаар гаргасан хэв гажилтын заадас
б. Хос рам тавих замаар гаргасан суултын заадас
в. консол гарган аслалд угсармал хавтан тавих замаар
гаргасан заадас
1- заадал

25. ХЭВ ГАЖИЛТЫН БУЮУ
ТЕМПЕРАТУРЫН ЗААДАС
Харилцан адилгүй давхартай,
төвөгтэй байгуулалттай
барилгад хэв гажилтын
заадал гаргах бүдүүвч
1. Хэв гажилтын заадал
2. Хэв гажилтын блокууд

26. ТӨМӨР БЕТОН БАРИЛГА
Бүтээцийн төрөл
Ашиглалтын нөхцөл
Халаалттай эсвэл
хөрсөн доорхи
Халаалтгүй
барилга ба ил
задгай бүтээц
Угсармал, каркасан. дан 72 48
Угсармал, цул олон
давхар
60 40
Цутгамал ба угсармал-
цутгамал, каркасан
50 30
Цутгамал ба угсармал-
цутгамал, цул
40 25
Температур-агшилтын заадлын хоорондох хамгийн их зөвшөөрөгдөх зай, м

27. ГАН КАРКАСТАЙ БАРИЛГА*
БАРИЛГА
БАЙГУУЛАМЖИЙН
ШИНЖ ТӨЛӨВ
ХАМГИЙН ИХ ЗАЙ /М/
ТЕМПЕРАТУРЫН ЗААДАС ХООРОНД
БЛОКИЙН УРТАД (БАРИЛГЫН
УРТЫН ДАГУУ)
БЛОКИЙН ӨРГӨНД
БАРИЛГЫН ЦАГ АГААРЫН БҮСҮҮД
БУСАД I1, I2, II2, II3 БУСАД I1, I2, II2, II3
ХАЛААЛТТАЙ
БАРИЛГА
230 160 150 110
ХАЛААЛТГҮЙ
БАРИЛГА БА
ХАЛУУН ЦЕХ
200 140 120 90
ИЛ ТАВЦАН 130 100 - -
*ДАН БАРИЛГА БАЙГУУЛАМЖ

28. ӨРӨГТ БҮТЭЭЦТЭЙ БАРИЛГА

29. ГАЗАР ХӨДЛӨЛТИЙН ЭСРЭГ ЗААДАС
• Барилга байгууламж нь байгуулалтын хувьд
төвөгтэй
• Барилга байгууламжийн зэрэгцсэн
хэсгүүдийн өндрийн ялгаа 5м-ээс хэтэрч
байвал.

30. БАРИЛГЫН ХЭЛБЭР
Нэг хэмжээс нь бусадаасаа харьцангуйгаар их үед
барилга газар хөдлөлтөнд муу ажиллана.

31. БАРИЛГЫН БАЙГУУЛАЛТ
• Барилга
байгуулалтын
хувьд энгийн байх
тусмаа газар
хөдлөлтөнд
тэсвэртэй бат бөх
болно.
• Байгуулалтын
хувьд том
хэмжээтэй үед тус
тусад нь блок
болгон салгах нь
зөв.

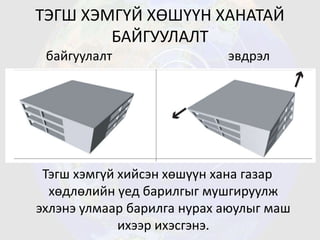

32. ТЭГШ ХЭМГҮЙ ХӨШҮҮН ХАНАТАЙ
БАЙГУУЛАЛТ
Тэгш хэмгүй хийсэн хөшүүн хана газар
хөдлөлийн үед барилгыг мушгируулж
эхлэнэ улмаар барилга нурах аюулыг маш
ихээр ихэсгэнэ.
байгуулалт эвдрэл

33. Хэвтээ чиглэлийн хөшүүн диафрагм
том нүхтэй, тэгш хэмгүй байгуулалт
Газар хөдлөлийн үед жигүүрүүдийн харилцан
адилгүй шилжилтээс уулзвар дээр их
хэмжээний суналт үүсэж улмаар орчны
эвдрэл үүсгэдэг.
байгуулалт эвдрэл

34. “Г” ХЭЛБЭРИЙН БАЙГУУЛАЛТ
Газар хөдлөлийн үед жигүүрүүдийн харилцан
адилгүй шилжилтээс уулзвар дээр их
хэмжээний суналт үүсэж улмаар орчны
эвдрэл үүсгэдэг.
байгуулалт эвдрэл

35. Хэвтээ чиглэлийн хүч харилцан
адилгүй үйлчлэх байгуулалт
Газар хөдлөлийн үед мушигиралтанд амархан
орно улмаар барилгыг тогтвор муутай
болгож орчны эвдрэлд оруулна.
байгуулалт эвдрэл

36. ХӨШҮҮНИЙ ӨӨРЧЛӨЛТ
Харьцангуй өндөр
давхар, хөшүүн
муутай давхар,
өндрийн зөрүү
ихтэй блокууд
зэрэг нь
барилгыг газар
хөдлөлтийн
үйлчлэлд тэсвэр
муу болгон
хувиргана.

37. ХӨШҮҮНИЙ ӨӨРЧЛӨЛТ
Хэт налуу газар
суулгаж төлөвлөх,
дүүжилсэн болон
хөшиж тогтоосон
багана, тасалдсан
бүтээцийн
элемент зэрэг нь
барилгыг газар
хөдлөлтийн
үйлчлэлд тэсвэр
муу болгон
хувиргана.

38. Хөшүүн хана барилгын босоо
чиглэлд тасралттай төлөвлөлт
Хөшүүн хана барилгын босоо чиглэлд тасарч
баганаар үргэлжилсэний улмаас газар
хөдлөлийн багана хэт их ачаалалд орж
барилга нурна.
төлөвлөлт эвдрэл

39. Хөшүүн хана барилгын босоо
чиглэлд тасралттай төлөвлөлт
Хөшүүн хана барилгын босоо чиглэлд тасарч
баганаар үргэлжилсэний улмаас газар
хөдлөлийн багана хэт их ачаалалд орж
барилга нурна.
төлөвлөлт эвдрэл

40. Хөшүүн хана барилгын босоо
чиглэлд тасралттай төлөвлөлт
Хөшүүн хана барилгын босоо чиглэлд тасарч
баганаар үргэлжилсэний улмаас газар
хөдлөлийн багана хэт их ачаалалд орж
барилга нурна.
төлөвлөлт эвдрэл

41. Хөшүүн багатай давхар бүхий
төлөвлөлт
Нэг давхарын баганы хөшүүнийг багасгасан
төлөвлөлт газар хөдлөлийн үед нурж
барилга бүхэлдээ өргөжин нурах аюулд
хөтлөнө.
төлөвлөлт эвдрэл

42. Хөшүүн багатай давхар бүхий
төлөвлөлт
Нэг давхарын ханаыг хэт ихээр нурааж
хөшүүнийг багасгасан төлөвлөлт газар
хөдлөлийн үед нурж барилга бүхэлдээ
өргөжин нурах аюулд хөтлөнө.
төлөвлөлт эвдрэл

43. Хэт их ачаалал авсан давхартай
төлөвлөлт
Номын сан, архив, хурлын танхим, усан сан зэрэг
ачаалал ихтэй давхаруудыг ачаалал багатай
давхаруудтай холин төлөвлөх үед барилга
газар хөдлөлийн ачаалалд нэмэлт инерци авч
нурж унана.
төлөвлөлт эвдрэл

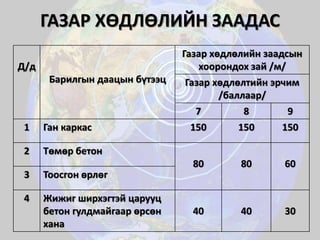

44. ГАЗАР ХӨДЛӨЛИЙН ЗААДАС
Д/д
Барилгын даацын бүтээц
Газар хөдлөлийн заадсын
хоорондох зай /м/
Газар хөдлөлтийн эрчим
/баллаар/
7 8 9
1 Ган каркас 150 150 150
2 Төмөр бетон
80 80 60
3 Тоосгон өрлөг
4 Жижиг ширхэгтэй царууц
бетон гулдмайгаар өрсөн
хана
40 40 30

45. ГАЗАР ХӨДЛӨЛИЙН ЗААДАСЫН
ХЭМЖЭЭ
•Суултын заадастай давхацснаас бусад тохиолдолд сууринд
заадас гаргахгүй байхыг зөвшөөрнө.
•5м хүртэл өндөр барилгад
30мм-ээс багагүй байна.
•5м-ээс дээш өндөртэй
барилгад дээшлэх 5м тутамд
20мм-ээр нэмэгдүүлсэнтэй
тэнцүү байна.

46. ШАТ
•Хэсэгт бүрт нэгээс багагүй шатны хонгил төлөвлөнө.
•Шатны хонгилыг барилгын байгуулалтаас гадна тусдаа
байгууламж байдлаар төлөвлөхийг зөвшөөрөхгүй.

47. ГАЗАР ХӨДЛӨЛТ
С.В.Медвеев, В.Спонхоер, Карник нарын 1964 онд
боловсруулсан шаталбарыг МSК-64 шаталбар гэдэг.

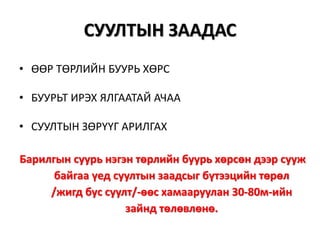

48. СУУЛТЫН ЗААДАС
• ӨӨР ТӨРЛИЙН БУУРЬ ХӨРС
• БУУРЬТ ИРЭХ ЯЛГААТАЙ АЧАА
• СУУЛТЫН ЗӨРҮҮГ АРИЛГАХ
Барилгын суурь нэгэн төрлийн буурь хөрсөн дээр сууж
байгаа үед суултын заадсыг бүтээцийн төрөл
/жигд бус суулт/-өөс хамааруулан 30-80м-ийн
зайнд төлөвлөнө.

49. СУУЛТЫН ЗААДАС*
• Заадсын өргөнийг тооцоогоор тодорхойлох
боловч, 20мм-ээс багагүй байх ёстой.
• Суултын заадсаар барилгыг нийт өндрийн
дагуу суурийн хамт нэвт хувааж, хос хана
эсвэл хос рамаар тусгаарлах шийдэл тусгана.
• Барилгад өөр өөр төрлийн суурь тусгасан
тохиолдолд.
*өрөгт бүтээцтэй барилга

50. СУУЛТЫН ЗААДАС*
*өрөгт бүтээцтэй барилга

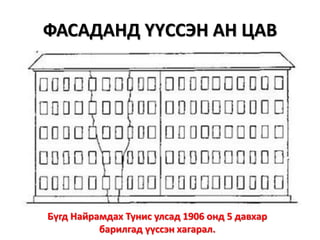

51. ФАСАДАНД ҮҮССЭН АН ЦАВ
Бүгд Найрамдах Тунис улсад 1906 онд 5 давхар
барилгад үүссэн хагарал.

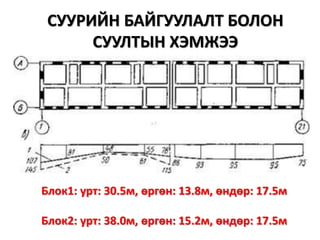

52. СУУРИЙН БАЙГУУЛАЛТ БОЛОН
СУУЛТЫН ХЭМЖЭЭ
Блок1: урт: 30.5м, өргөн: 13.8м, өндөр: 17.5м
Блок2: урт: 38.0м, өргөн: 15.2м, өндөр: 17.5м

53. ИНЖЕНЕР ГЕОЛОГИЙН ЗҮСЭЛТ
Цутгамал төмөр бетон гадсан суурь төлөвлөх.

54. БОГИНО БАГАНЫН НӨЛӨӨ
Газар хөдлөлтийн үед аль нэг
давхартаа зарим хэсэгт нь
нэмэлт дундын давхар бүхий
барилгуудад илүү их эвдрэл
үүсч байгааг тогтоожээ.

55. БОГИНО БАГАНА ГЭЖ ЮУ ВЭ?
Шилжилт - d1
Зузаан – t
Өндөр - H1
Өндөр - hs

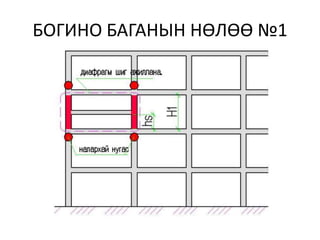

56. БОГИНО БАГАНЫН НӨЛӨӨ №1

57. АЮУЛЫГ БАГАСГАХ АРГА №1
НАЛАРХАЙ НУГАС
НАЛАРХАЙ НУГАС
ДИАФРАГМ
ДИАФРАГМ

58. БОГИНО БАГАНЫН НӨЛӨӨ №2
НАЛУУ ДЭЭР БАРИХААР ТӨЛӨВЛӨСӨН БАРИЛГАД
ҮҮСЭХ БОГИНО БАГАНЫН НӨЛӨӨ.

59. АЮУЛЫГ БАГАСГАХ АРГА №2
ДИАФРАГМ

60. БОГИНО БАГАНЫН НӨЛӨӨ №3
ШАТНЫ ХОНГИЛД ДАМНУРУУ ТӨЛӨВЛӨСӨН БАРИЛГАД ҮҮСЭХ БОГИНО БАГАНЫН НӨЛӨӨ.

61. АЮУЛЫГ БАГАСГАХ АРГА №3
ДИАФРАГМ

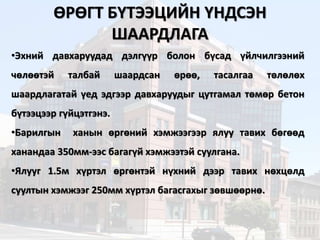

62. ӨРӨГТ БҮТЭЭЦИЙН ҮНДСЭН ШААРДЛАГА
Д/д Ханын элементүүд
Талбайн газар хөдлөлтийн эрчимээс
хамаарах ханын элементүүдийн
хэмжээний хязгаарын утга, м
7 8 9
1
Дөр ханын хамгийн бага өргөн, м
I зэрэг
II зэрэг
0.64
0.77
0.9
1.16
1.16
1.55
2
Булангийн дөр ханын хамгийн бага өргөн, м
I зэрэг
II зэрэг
0.89
1.03
1.16
1.42
1.42
1.81
3 Хананд гаргах нүхний өргөний хамгийн их
хэмжээ, м
3.5 3.0 2.5
4 Дөр ханын өргөнийг нүхний хэмжээнд
харьцуулсан харьцааны доод хэмжээ
0.33 0.50 0.75
5 Барилгын байгуулалт дээр илүү гарсан
хэсгийн хамгийн их хэмжээ, м
2 1 -
6
Мөгийн өнгийлтийн хамгийн их хэмжээ
-чулуу ба тоосгон өрөгт
-газар хөдлөлтийн эсрэг төмөр бетон бүстэй
бэхэлсэн төмөр бетон элемент
-тортой шавардлагатай модон
0.2
0.4
0.75

63. ӨРГИЙН ЗЭРЭГ
I зэрэг Rсун≥180кПа
II зэрэг 180кПа>Rсун≥120кПа

64. ӨРӨГТ БҮТЭЭЦИЙН ҮНДСЭН ШААРДЛАГА

65. ӨРӨГТ БҮТЭЭЦИЙН ҮНДСЭН
ШААРДЛАГА
Өргийн
зэрэг
Барилгын талбайн газар хөдлөлтийн
эрчимд харгалзах хөндлөн ханын
хоорондох зай, м
7 8 9
I зэрэг
II зэрэг
18
15
15
12
12
9
Даацын ханатай барилга нь дагуугийн чиглэлдээ гадна талын
хананаас гадна нэгээс доошгүй дотор ханатай байна.

66. ӨРӨГТ БҮТЭЭЦИЙН ҮНДСЭН
ШААРДЛАГА
Ханын төрөл
Барилгын талбайн газар хөдлөлтийн
эрчимд харгалзах давхрын өндөр*, м
7 8 9
Хүчитгээгүй 5 4 3.5
Төмөр бетон
болон
арматураар
хүчитгэсэн
6 5 4.5
*ДАВХРЫН ӨНДРИЙГ ХАНЫН ЗУЗААНД ХАРЬЦУУЛСАН ХАРЬЦАА 12-ООС ИХГҮЙ БАЙВАЛ ЗОХИНО.

67. ӨРӨГТ БҮТЭЭЦИЙН ҮНДСЭН
ШААРДЛАГА
•Эхний давхаруудад дэлгүүр болон бүсад үйлчилгээний
чөлөөтэй талбай шаардсан өрөө, тасалгаа төлөлөх
шаардлагатай үед эдгээр давхаруудыг цутгамал төмөр бетон
бүтээцээр гүйцэтгэнэ.
•Барилгын ханын өргөний хэмжээгээр ялуу тавих бөгөөд
ханандаа 350мм-ээс багагүй хэмжээтэй суулгана.
•Ялууг 1.5м хүртэл өргөнтэй нүхний дээр тавих нөхцөлд
суултын хэмжээг 250мм хүртэл багасгахыг зөвшөөрнө.

68. КАРКАСАН БАРИЛГЫН БҮТЭЭЦИЙН
ҮНДСЭН ШААРДЛАГА
•ДИАФРАГМЫГ БАРИЛГЫН БҮХ ӨНДРИЙН ДАГУУ ТАСРАЛТГҮЙ
ХИЙНЭ.
•ДИАФРАМЫГ БАРИЛГЫН ХӨНДЛӨН БА ДАГУУ ЧИГЛЭЛД
БАРИЛГЫН ХҮНДИЙН ТӨВД ХАРЬЦАНГУЙГААР ЖИГД, ТЭГШ
ХЭМТЭЙ, ЭСВЭЛ МУШГИРАЛТЫГ АЛЬ БОЛОХ БАГА БАЙЛГАХААР
БАЙРЛУУЛЖ ТӨЛӨВЛӨНӨ.
•ДҮҮРГЭГЧ ХАНЫГ БЭХЛЭХ БАГАНЫН АЛХАМ 6 МЕТРЭЭС
ХЭТРЭХГҮЙ.
•ХАНЫН ӨНДӨР 7,8 БА 9 БАЛЛЫН ЭРЧИМТЭЙ ТАЛБАЙД
ХАРГАЛЗАН 18, 16, 9 МЕТРЭЭС ХЭТРЭХГҮЙ.

69. КАРКАСАН БАРИЛГЫН БҮТЭЭЦИЙН
ҮНДСЭН ШААРДЛАГА
•КАРКАСНЫ БАГАНА ХАНЫН ХООРОНД 20ММ-ЭЭС БАГАГҮЙ
ЗАВСАР ГАРГАНА.
•ХУЧИЛТЫН ТҮВШИНД БУЮУ ЦОНХНЫ НҮХНИЙ ДЭЭГҮҮР
ХАНЫН БҮХ УРТЫН ДАГУУ ГАЗАР ХӨДЛӨЛТИЙН ЭСРЭГ БҮС
ТӨЛӨВЛӨНӨ.
•БАРИЛГЫН ХАНЫГ КАРКАСТАЙ УЯН ХОЛБООСООР ХОЛБОНО.

70. КАРКАСАН БАРИЛГЫН БҮТЭЭЦИЙН
ҮНДСЭН ШААРДЛАГА
•ГАЗАР ХӨДЛӨЛТИЙН 7-8 БАЛЛЫН ТООЦООНЫ ЭРЧИМТЭЙ
ТАЛБАЙД БАРИГДАХ КАРКАСАН БАРИЛГЫН ДОТОР ТАЛДАА
ТӨМӨР БЕТОН, ЭСВЭЛ МЕТАЛЛ КАРКАСТАЙ, ГАДНА ТАЛДАА
ӨРӨГТ БҮТЭЭЦЭН ХАНАТАЙГААР ТӨЛӨВЛӨХИЙГ ЗӨВШӨӨРНӨ.
ХИЙЦИЙН ИЙМ ШИЙДЭЛТЭЙ БАРИЛГЫН ӨНДӨР 7М-ЭЭС
ХЭТРЭХГҮЙ БАЙНА.

71. БАРИЛГЫН ӨНДӨР ГЭЖ ЮУ ВЭ?
Барилгын өндөр гэдэг нь барилгатай
нийлж байгаа төлөвлөлтийн үеийн
гадаргуу буюу ус зайлуулах
хаяавчийн төвшингөөс адрын
хучилтын доод түвшин хүртэл
хэмжээ болно.

72. ӨНДӨР БАРИЛГА ГЭЖ ЮУ ВЭ?
Монгол улсын нутаг дэвсгэрт
баригдах олон төрлийн зориулалт
бүхий цогцолборын бүрэлдэхүүнд
болон тусдаа баригдах 17 давхар
51метрээс 35 давхар 150метр
барилгыг өндөр барилга гэж үзнэ.

73. ТЕХНИКИЙН ДАВХАР*
Техникийн давхрын нийт талбай нь
барилгажих талбайн 1/8-ээс
хэтрэхгүй, өндөр нь 6м-ээс ихгүй
байвал барилгын нийт өндрийн
хэмжээ болон давхрын тоонд
оруулахгүй.

74. ӨНДРИЙН ХЯЗГААРЛАЛТ
Д/д
Барилгын даацын бүтээц
Өндөр, м (давхрын тоо)
Газар хөдлөлтийн эрчим
/баллаар/
7 8 9
1 Ган каркас Газар хөдлөлтгүй бүсийн
шаардлагаар
2 Төмөр бетон каркас
/диафрагм+каркас/
150(35) 100(25) 75(20)
3 Төмөр бетон каркас
/диафрагм/
51(16) 39(12) 30(9)
4 Төмөр бетон каркас
/дүүргэгч хана/
30(9) 23(7) 17(5)
5 Төмөр бетон каркас 30(6) 24(5) 14(4)

75. ӨНДРИЙН ХЯЗГААРЛАЛТ
Д/д
Барилгын даацын бүтээц
Өндөр, м (давхрын тоо)
Газар хөдлөлтийн эрчим
/баллаар/
7 8 9
6 Цутгамал төмөр бетон хана 100(30) 75(25) 51(16)
7 Төмөр бетон хавтгаалжин
хана
45(14) 39(12) 30(9)
8 Төмөр бетон зүрхэвчтэй
тоосгон хана
I зэрэг
II зэрэг
20(6)
17(5)
17(5)
14(4)
14(4)
11(3)

76. ТЕМПЕРАТУРЫН ЗААДСЫН
ХООРОНДОХ ЗАЙ*
Температурын заадсын өргөн нь
температурын заадсуудын
хоорондох зайн 0.0015-аас багагүй
байх ёстой.
60000мм*0.0015=90мм
*өндөр барилга

77. БАГАНА*
•Баганын хөндлөн огтлолын хамгийн
бага хэмжээ 40см байна.
•Налархайшлын бүс эхний ээлжинд
каркасын хэвтээ чиглэлийн
элементүүдэд үүсч байх бүтээцийн
систем сонгоно.
*өндөр барилга

78. ХАНА ГЭЖ ЮУ ВЭ?
ШАХАЛТ, ГУЛЗАЙЛТАНД
АЖИЛЛАХ БҮТЭЭЦИЙН
ЭЛЕМЕНТ
/ХАВТАН/-ИЙГ ХАНА ГЭНЭ.

79. ХАНА*
Ханын өөрийнх нь хавтгайд эгц
босоо чиглэл дэх туяншилыг 60-аас
хэтрэхгүй байх.
h=3.5м үед ханын зузаан t=20см
*өндөр барилга

80. АШИГЛАСАН МАТЕРИАЛ
1. Өндөр барилгын төлөвлөлт БНбД 31-17-10
2. Газар хөдлөлтийн бүс нутагт барилга төлөвлөх
барилгын норм ба дүрэм БНбД 22.01.01*/2006
3. Ачаа ба үйлчлэл БНбД 2.01.07-90
4. Ган бүтээц БНбД 53-03-07
5. Өрөгт бүтээцийн зураг төсөл зохиоход ашиглах
заавар БД 51-101-05
6. Цутгамал төмөр бетон араг бүтээцийн хийц
хэсэглэлийн албом Г1.000-1Г.Д1
7. Базар.Г, Төмөр бетон бүтээц-1 УБ 2012
8. Базар.Г, Төмөр бетон бүтээц-2 УБ 2012
9. Базар.Г, Дүйнхэржав.Я, Модон ба хуванцар
бүтээц УБ 2009

81. АНХААРАЛ
ХАНДУУЛСАНД
БАЯРЛЛАА.

82. АСУУЛТ, ХАРИУЛТ
