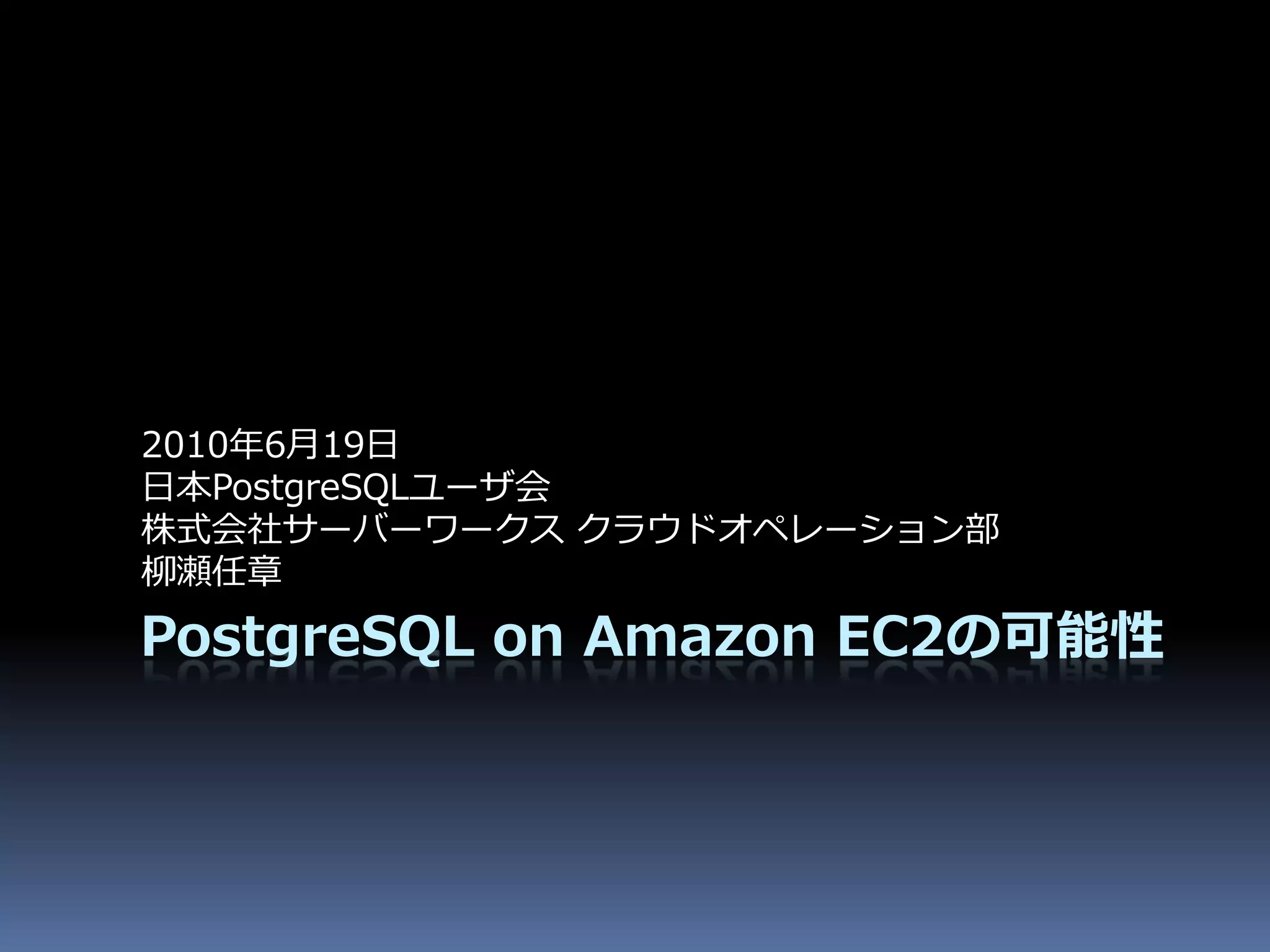

1. 2010年6月19日
日本PostgreSQLユーザ会
株式会社サーバーワークス クラウドオペレーション部
柳瀬任章
PostgreSQL on Amazon EC2の可能性

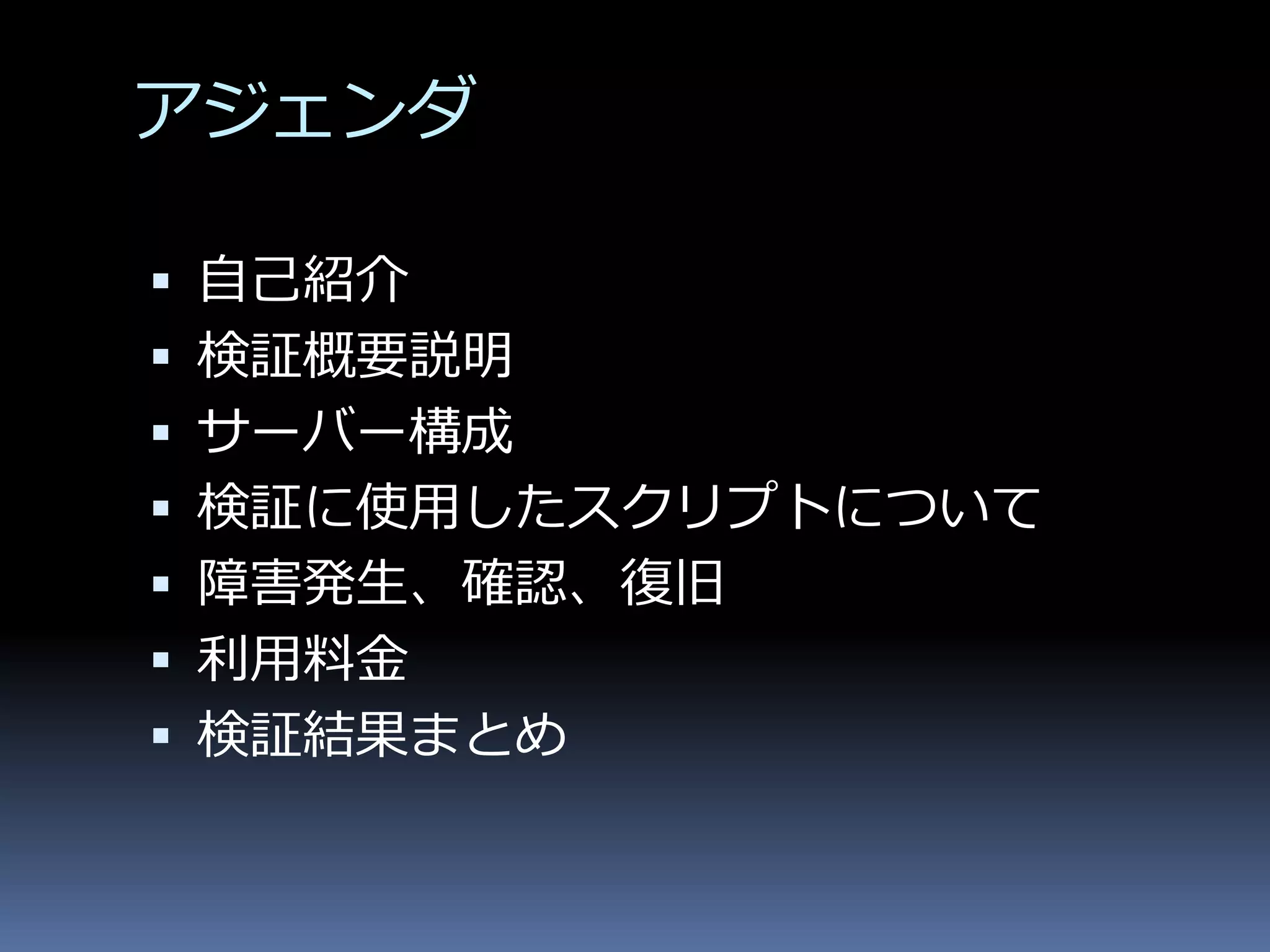

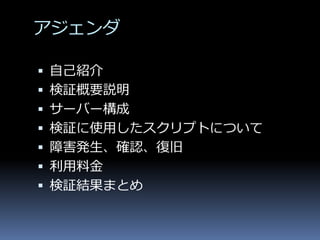

2. アジェンダ
 自己紹介
 検証概要説明
 サーバー構成
 検証に使用したスクリプトについて
 障害発生、確認、復旧
 利用料金
 検証結果まとめ

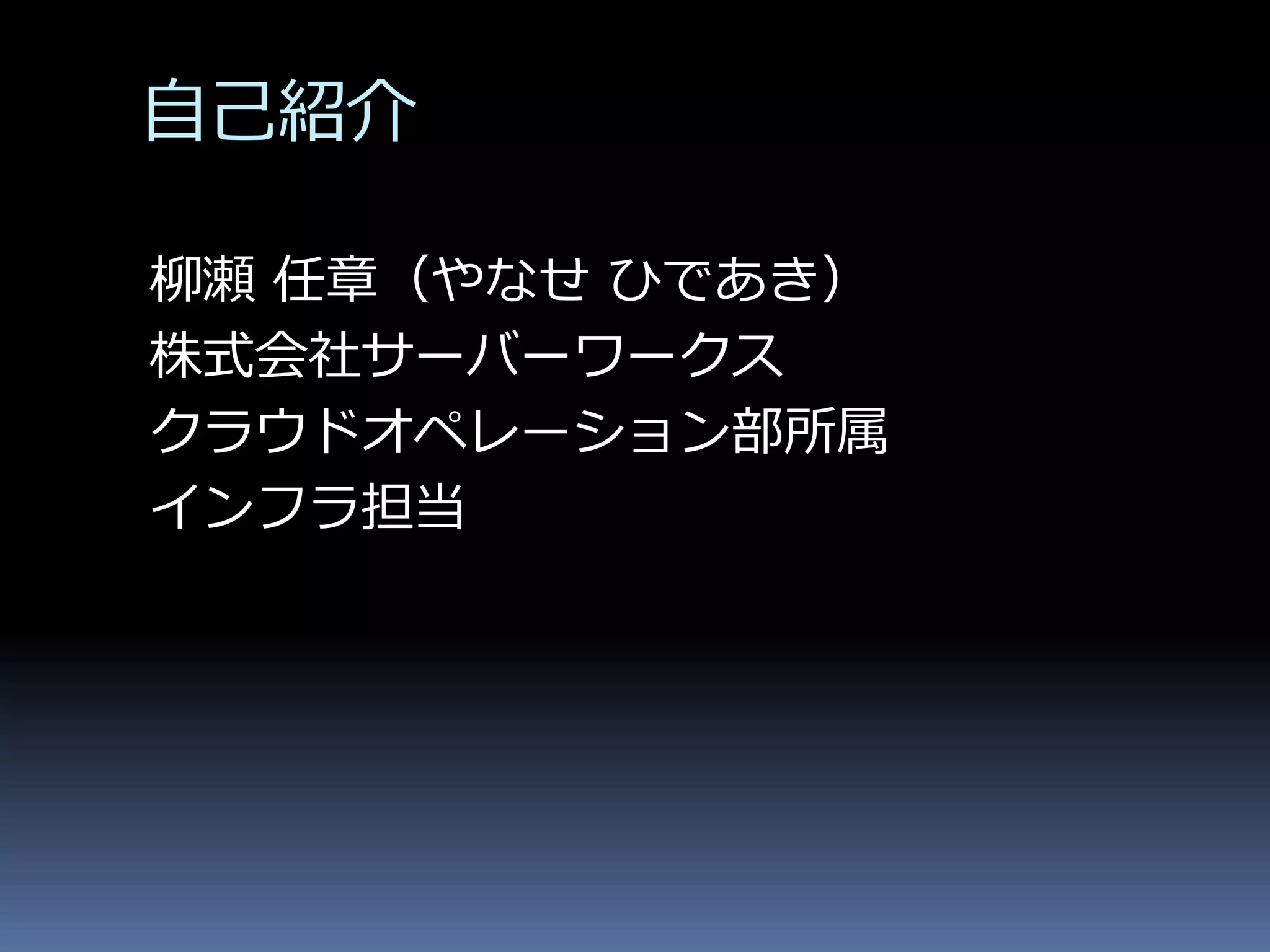

3. 自己紹介
柳瀬 任章（やなせ ひであき）
株式会社サーバーワークス
クラウドオペレーション部所属
インフラ担当

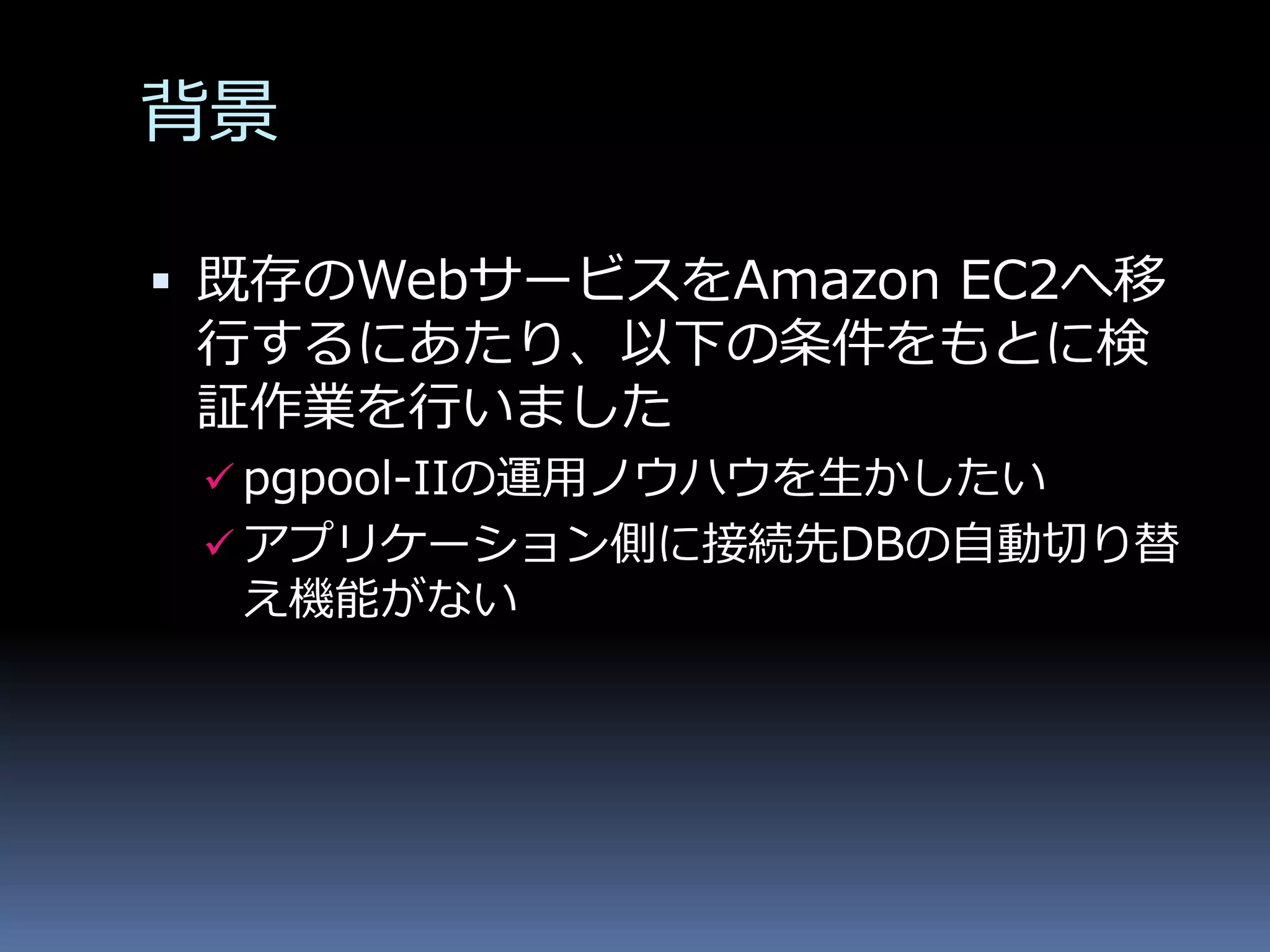

4. 背景
 既存のWebサービスをAmazon EC2へ移
行するにあたり、以下の条件をもとに検
証作業を行いました
 pgpool-IIの運用ノウハウを生かしたい
 アプリケーション側に接続先DBの自動切り替
え機能がない

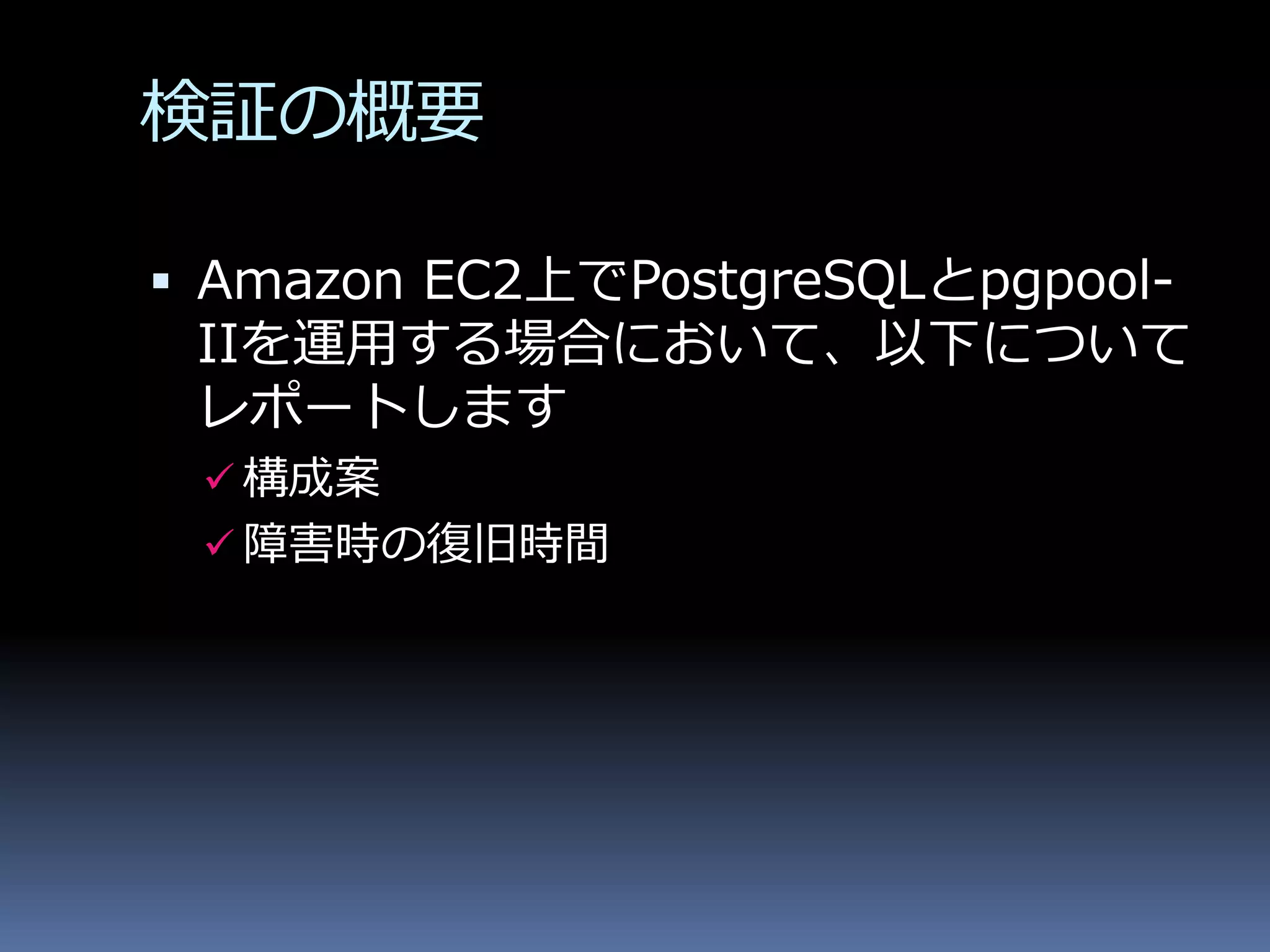

5. 検証の概要
 Amazon EC2上でPostgreSQLとpgpool-
IIを運用する場合において、以下について
レポートします
 構成案
 障害時の復旧時間

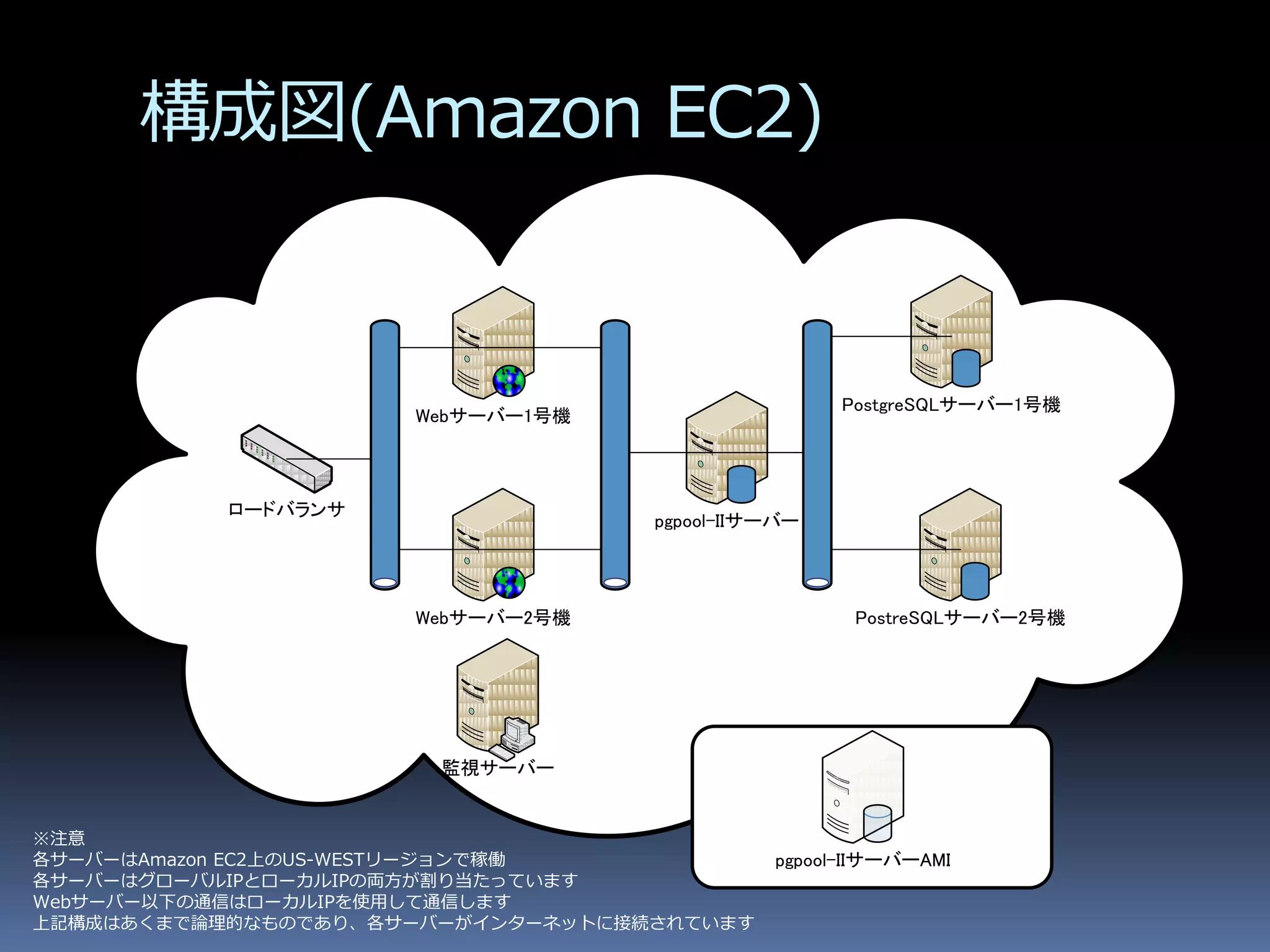

6. 構成図(Amazon EC2)
PostgreSQLサーバー1号機
Webサーバー1号機
ロードバランサ
pgpool-IIサーバー
Webサーバー2号機 PostreSQLサーバー2号機
監視サーバー
※注意
各サーバーはAmazon EC2上のUS-WESTリージョンで稼働 pgpool-IIサーバーAMI
各サーバーはグローバルIPとローカルIPの両方が割り当たっています
Webサーバー以下の通信はローカルIPを使用して通信します
上記構成はあくまで論理的なものであり、各サーバーがインターネットに接続されています

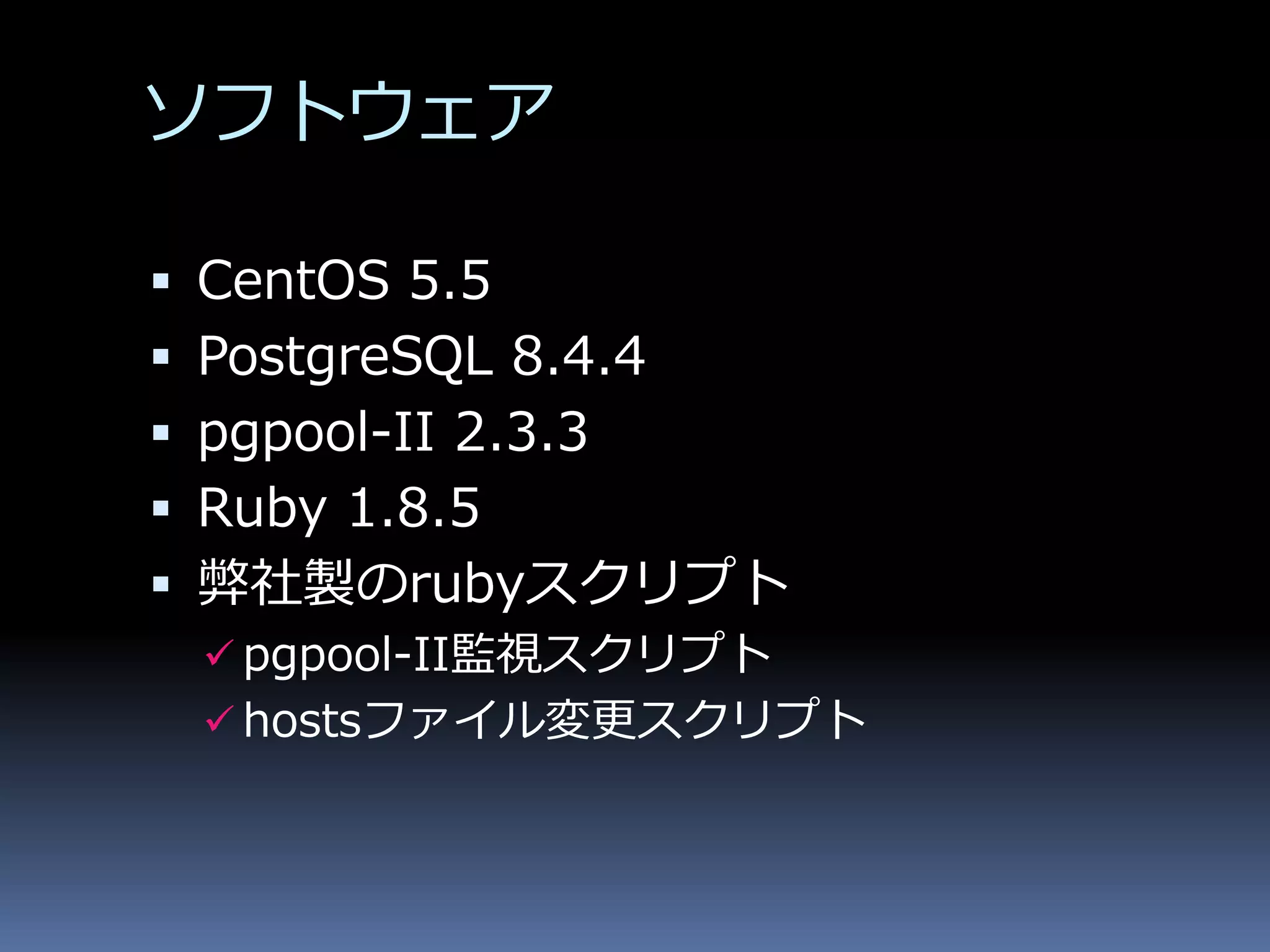

7. ソフトウェア
 CentOS 5.5
 PostgreSQL 8.4.4
 pgpool-II 2.3.3
 Ruby 1.8.5
 弊社製のrubyスクリプト
 pgpool-II監視スクリプト
 hostsファイル変更スクリプト

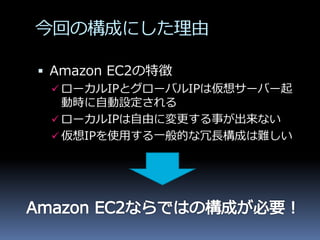

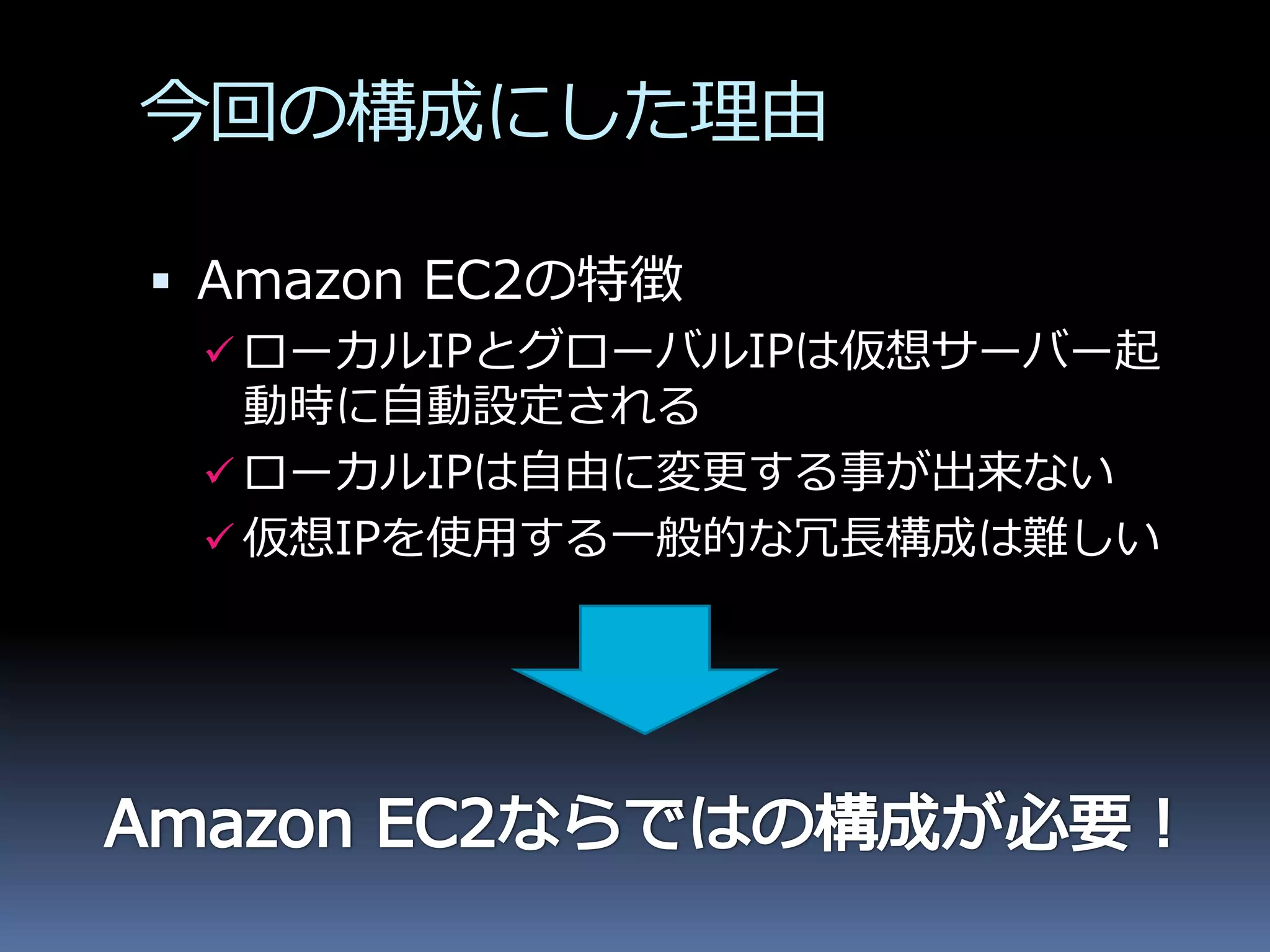

8. 今回の構成にした理由
 Amazon EC2の特徴
 ローカルIPとグローバルIPは仮想サーバー起
動時に自動設定される
 ローカルIPは自由に変更する事が出来ない
 仮想IPを使用する一般的な冗長構成は難しい

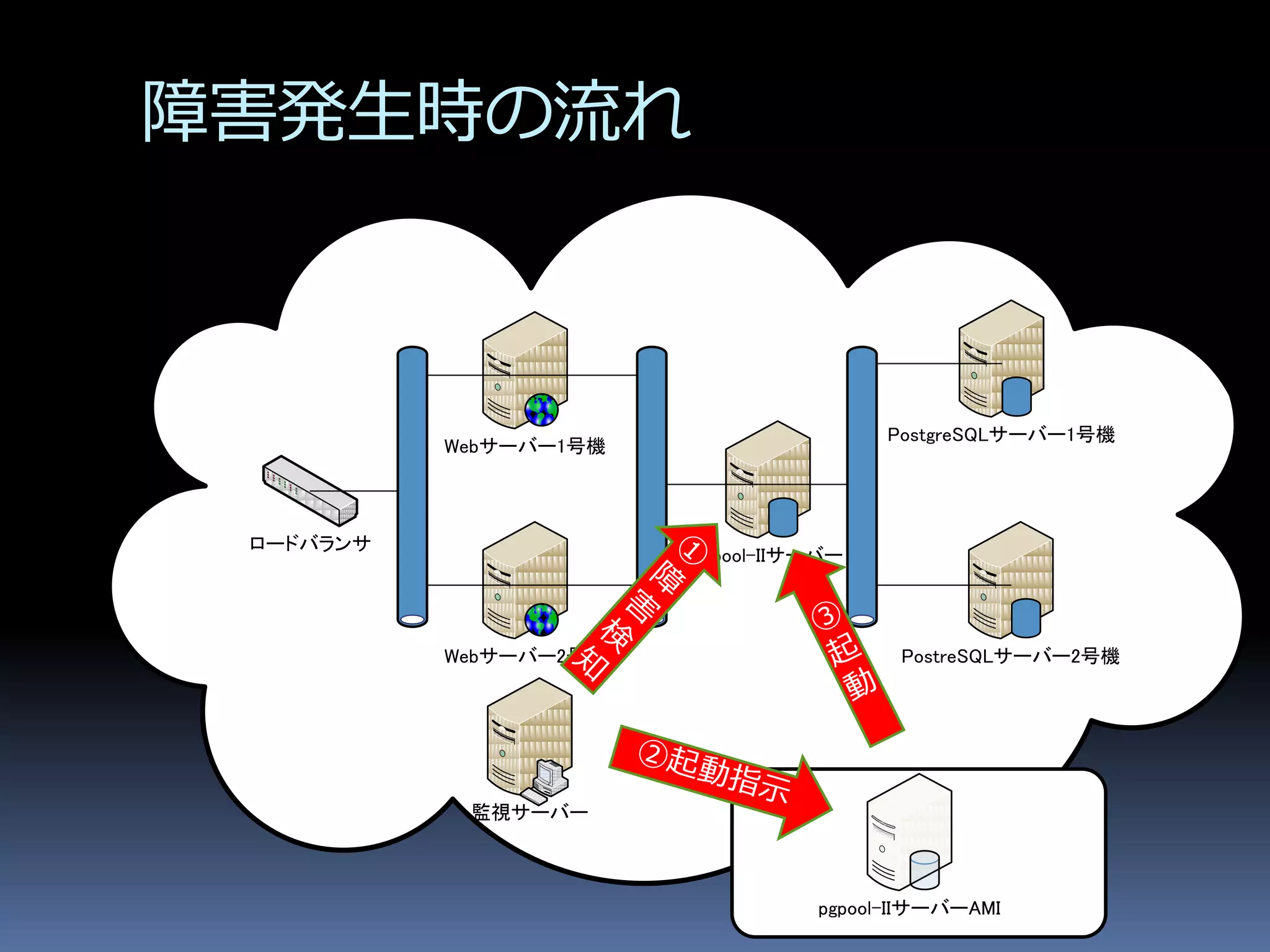

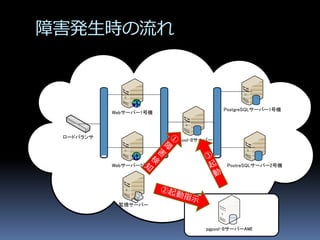

9. 障害発生時の流れ
PostgreSQLサーバー1号機
Webサーバー1号機
ロードバランサ
pgpool-IIサーバー
Webサーバー2号機 PostreSQLサーバー2号機
監視サーバー
pgpool-IIサーバーAMI

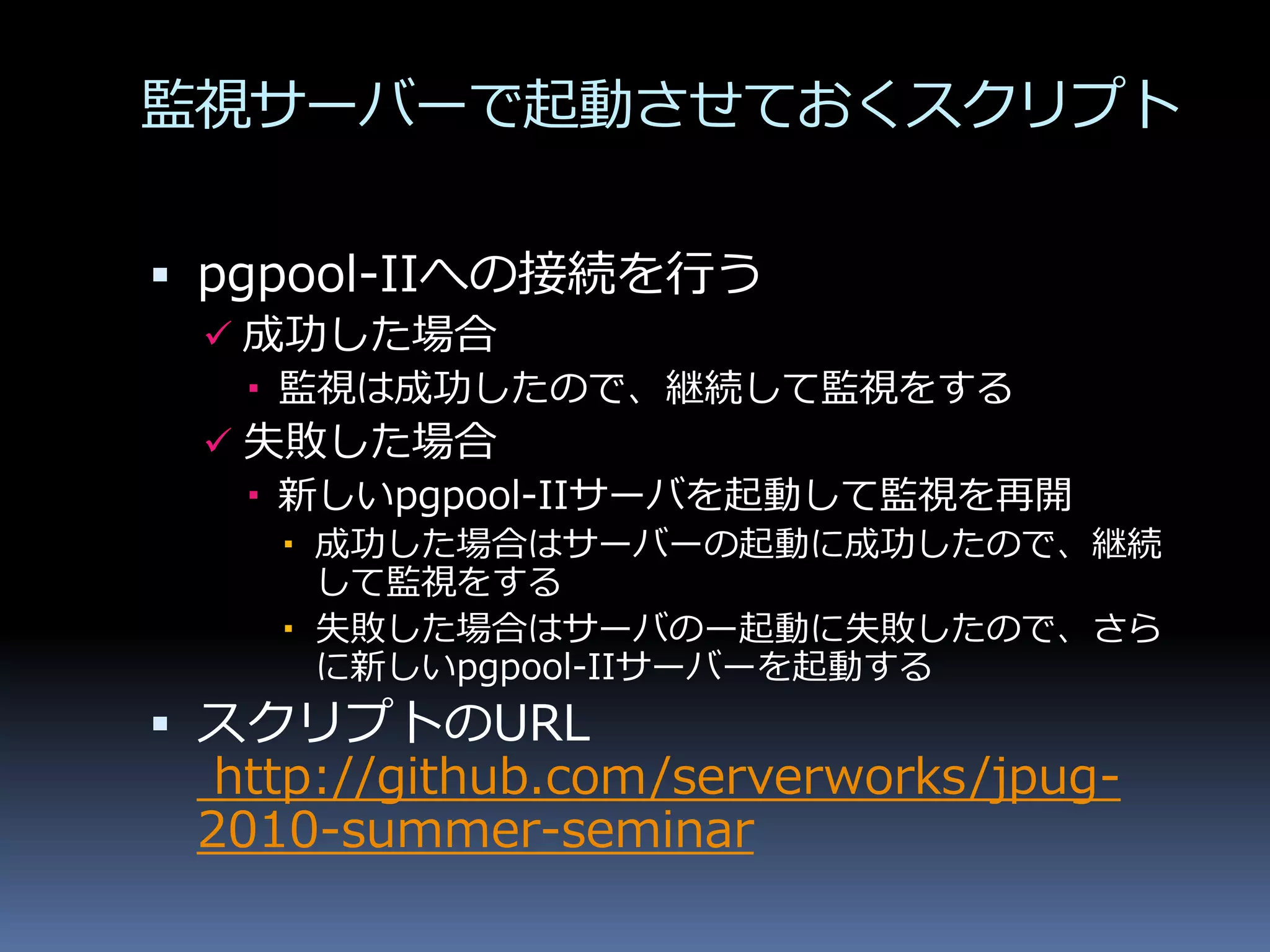

10. 監視サーバーで起動させておくスクリプト
 pgpool-IIへの接続を行う
 成功した場合
 監視は成功したので、継続して監視をする
 失敗した場合
 新しいpgpool-IIサーバを起動して監視を再開
 成功した場合はサーバーの起動に成功したので、継続
して監視をする
 失敗した場合はサーバのー起動に失敗したので、さら
に新しいpgpool-IIサーバーを起動する
 スクリプトのURL
http://github.com/serverworks/jpug-
2010-summer-seminar

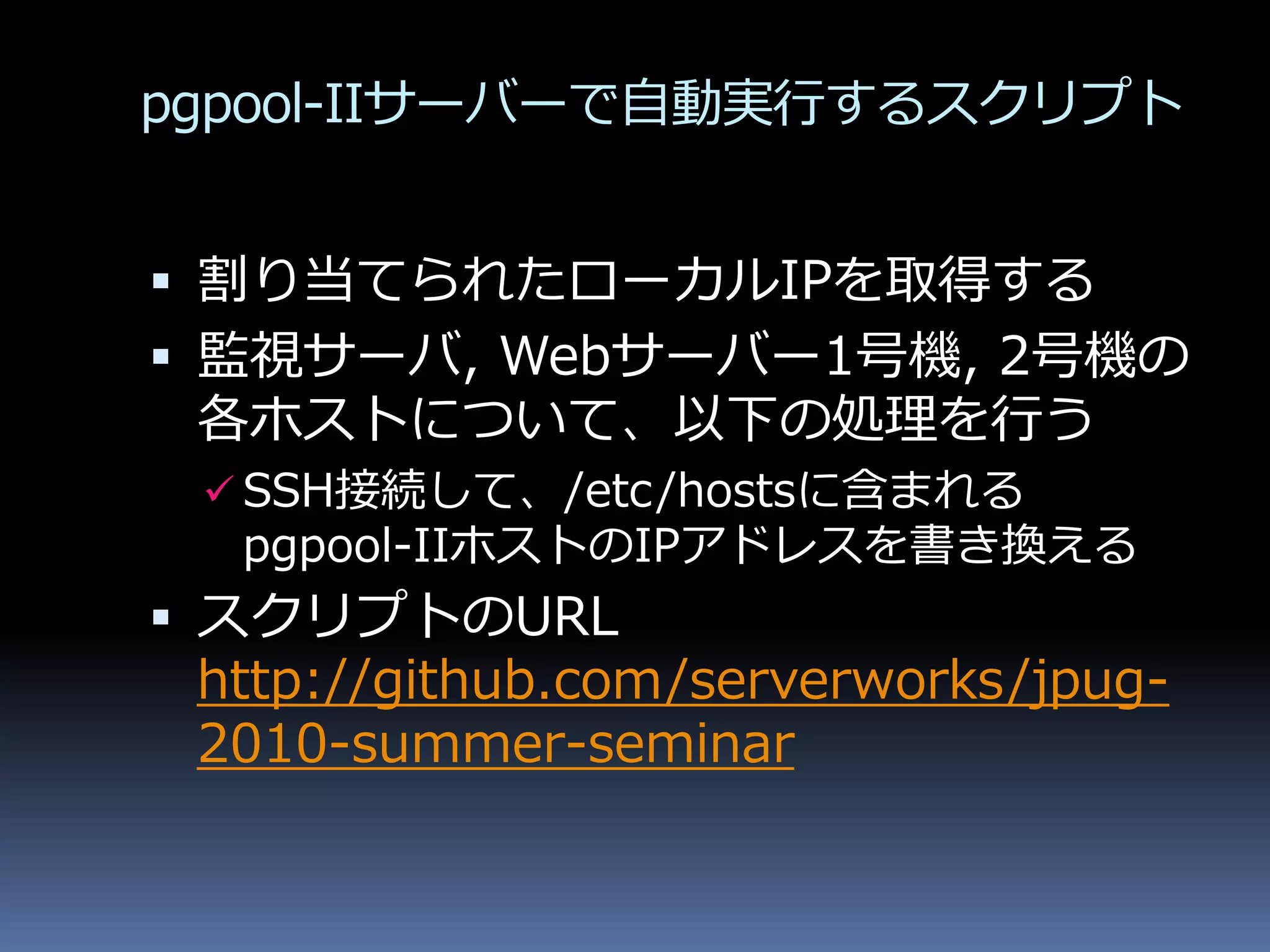

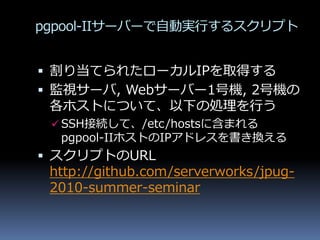

11. pgpool-IIサーバーで自動実行するスクリプト
 割り当てられたローカルIPを取得する
 監視サーバ, Webサーバー1号機, 2号機の
各ホストについて、以下の処理を行う
 SSH接続して、/etc/hostsに含まれる
pgpool-IIホストのIPアドレスを書き換える
 スクリプトのURL
http://github.com/serverworks/jpug-
2010-summer-seminar

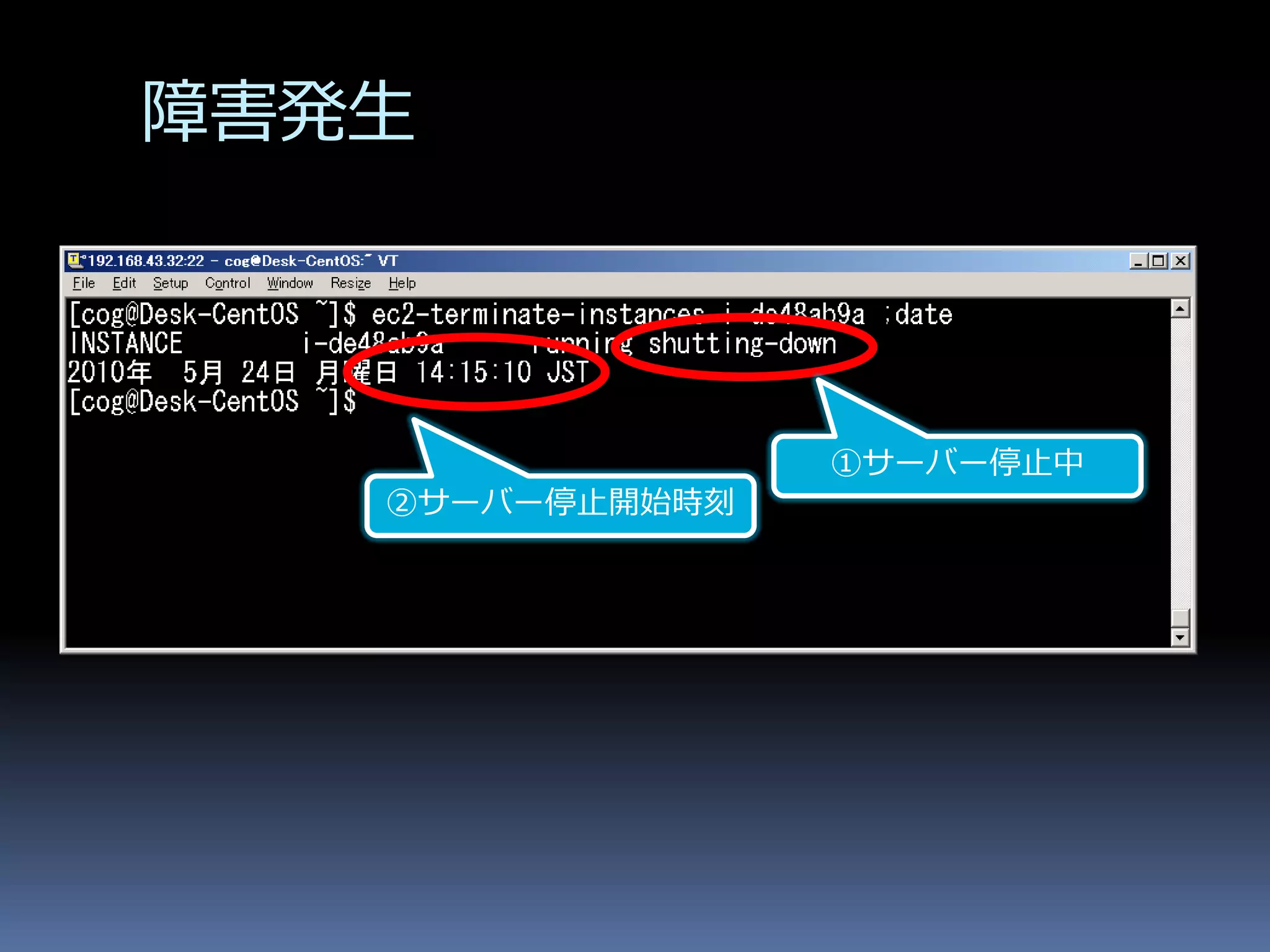

12. 障害発生
①サーバー停止中
②サーバー停止開始時刻

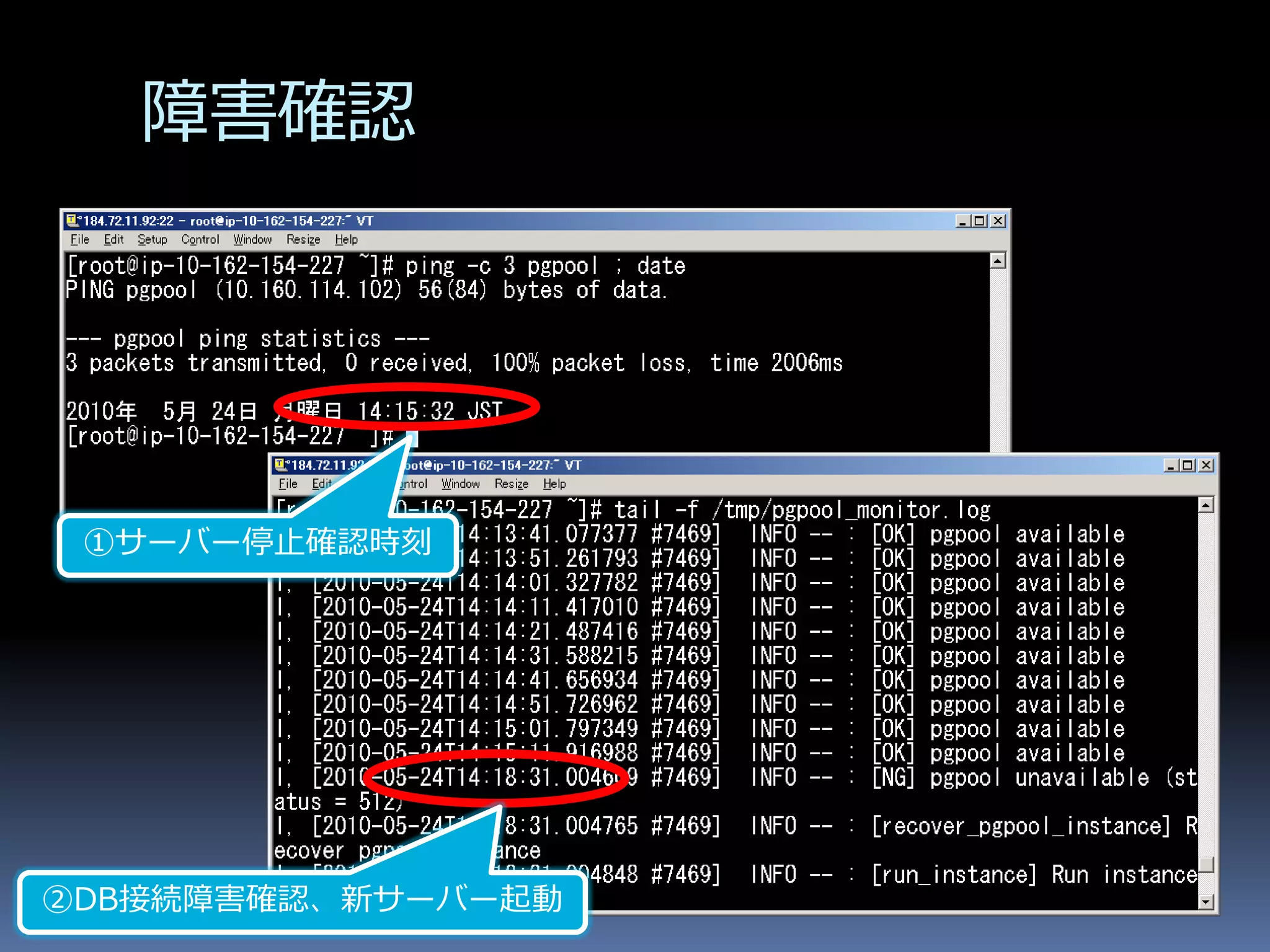

13. 障害確認
①サーバー停止確認時刻
②DB接続障害確認、新サーバー起動

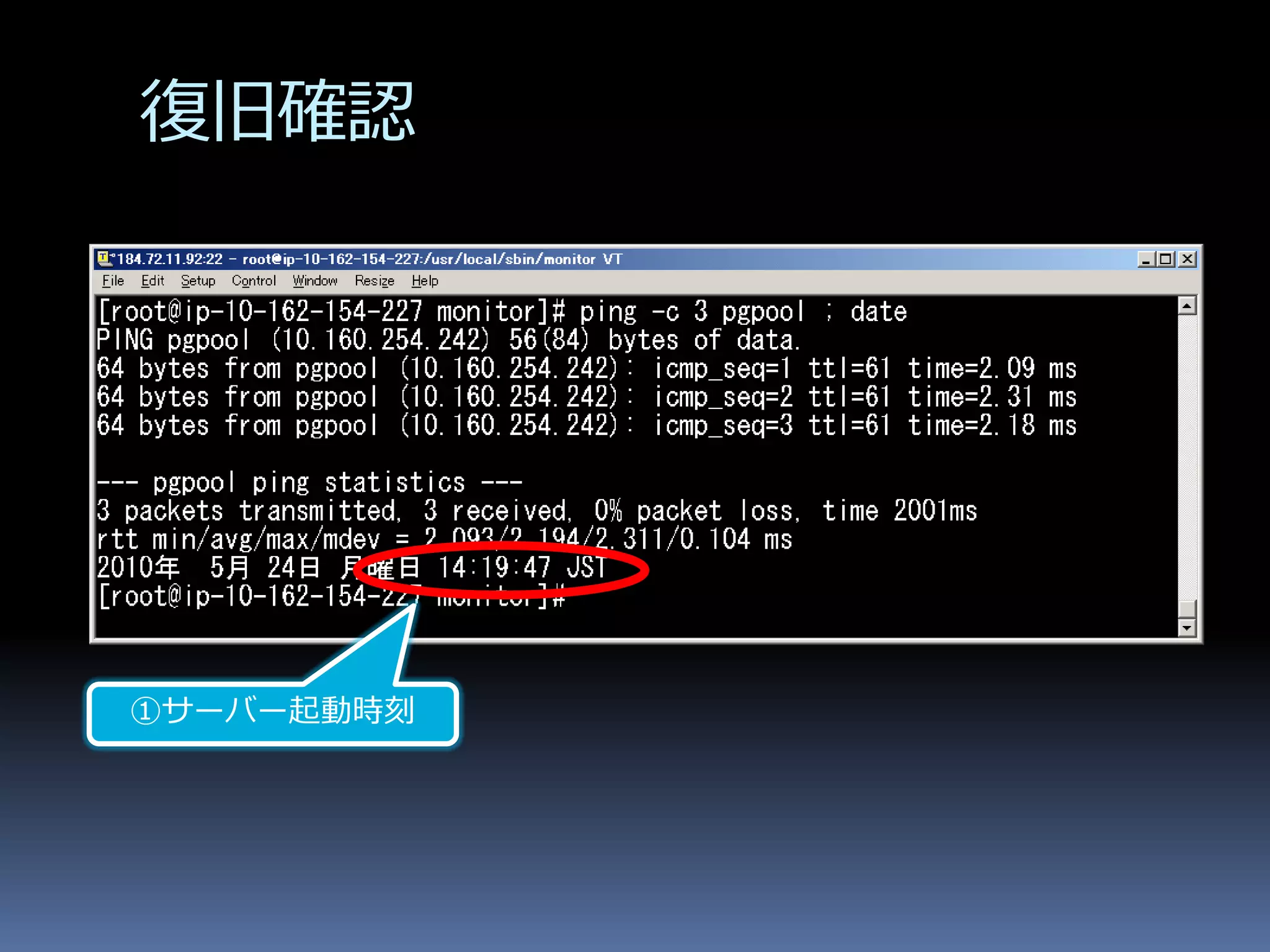

14. 復旧確認
①サーバー起動時刻

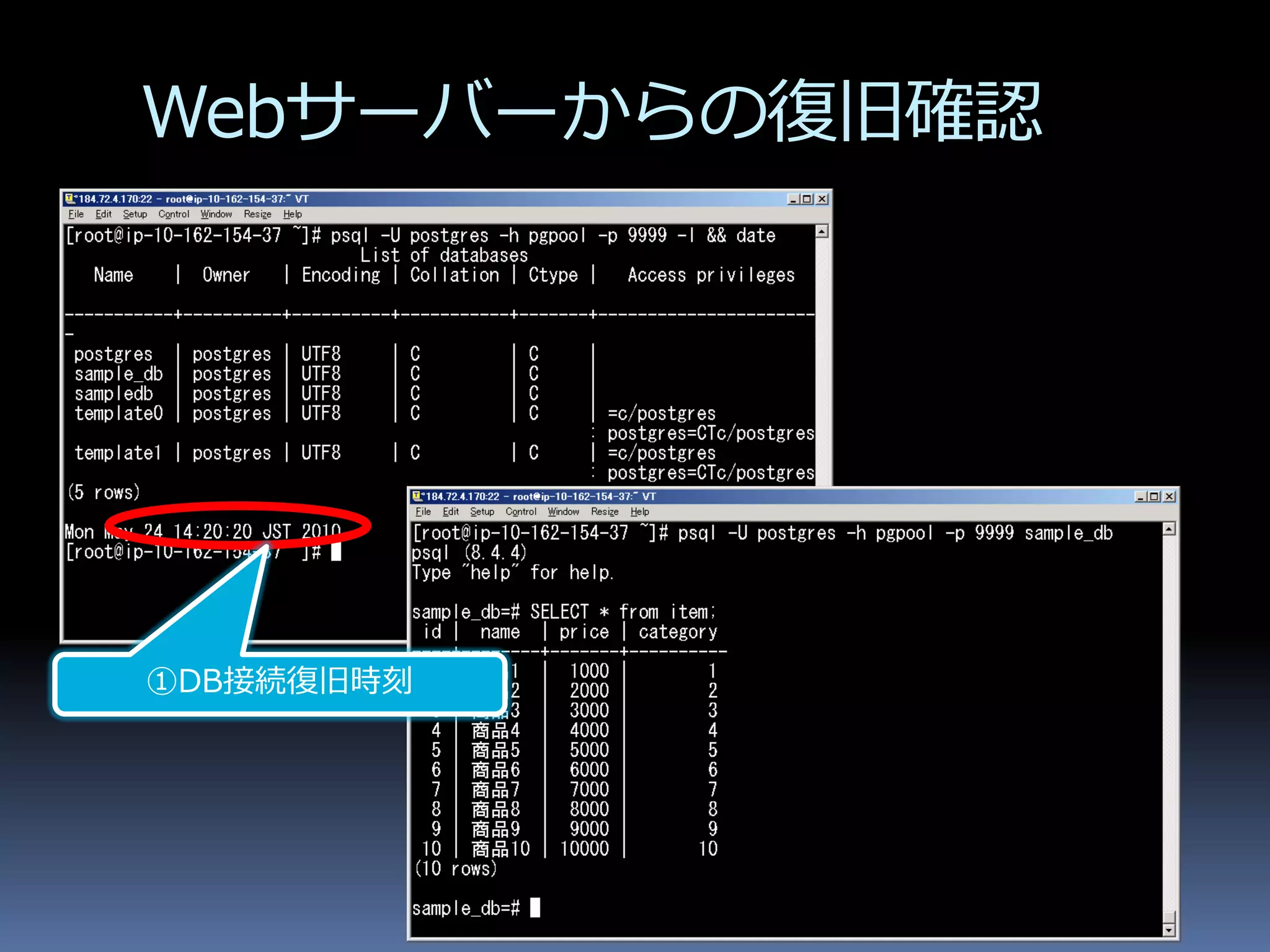

15. Webサーバーからの復旧確認
①DB接続復旧時刻

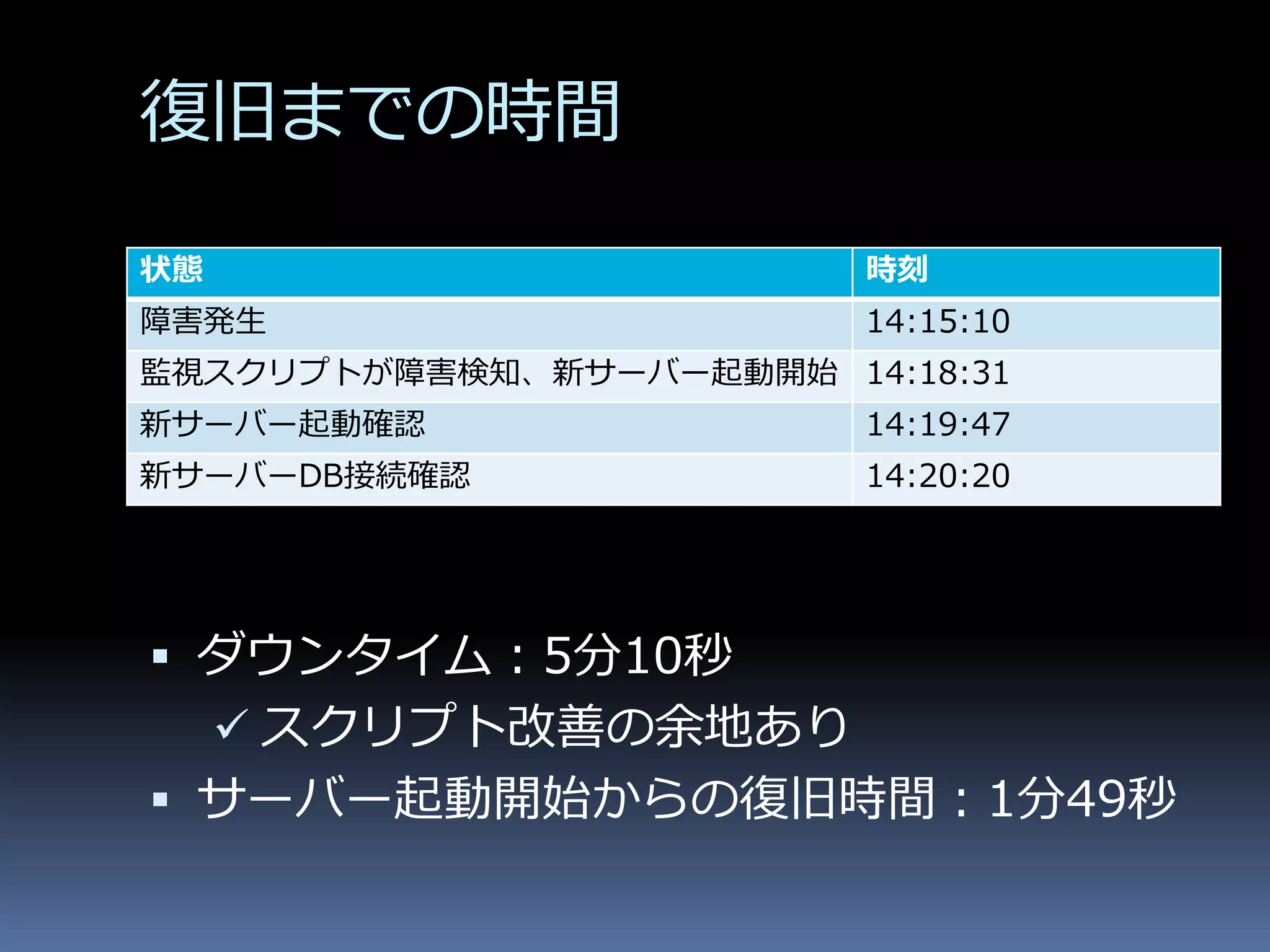

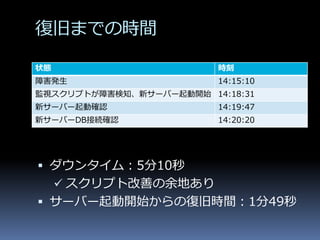

16. 復旧までの時間
状態 時刻
障害発生 14:15:10
監視スクリプトが障害検知、新サーバー起動開始 14:18:31
新サーバー起動確認 14:19:47
新サーバーDB接続確認 14:20:20
 ダウンタイム：5分10秒
 スクリプト改善の余地あり
 サーバー起動開始からの復旧時間：1分49秒

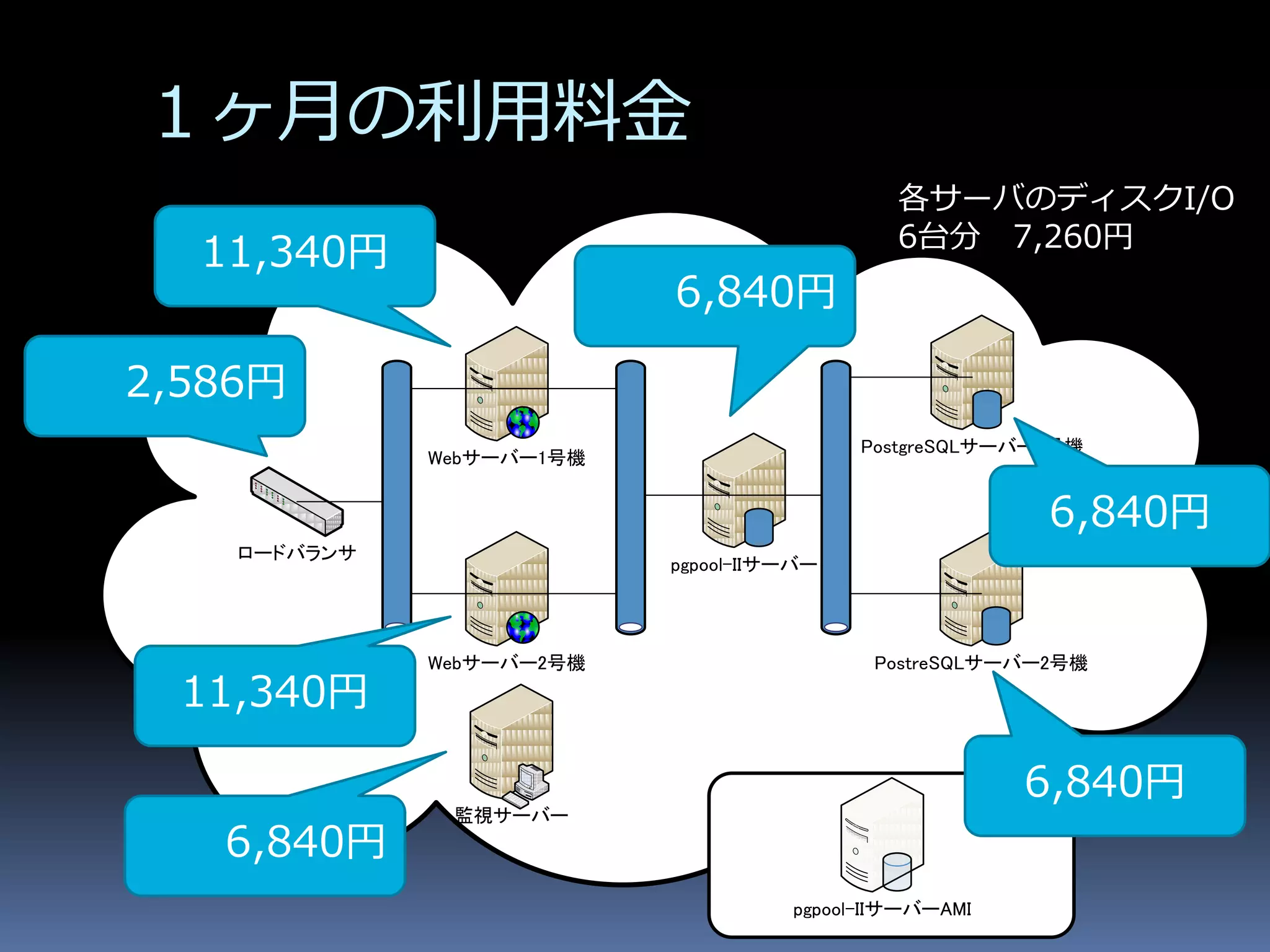

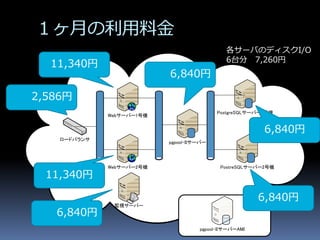

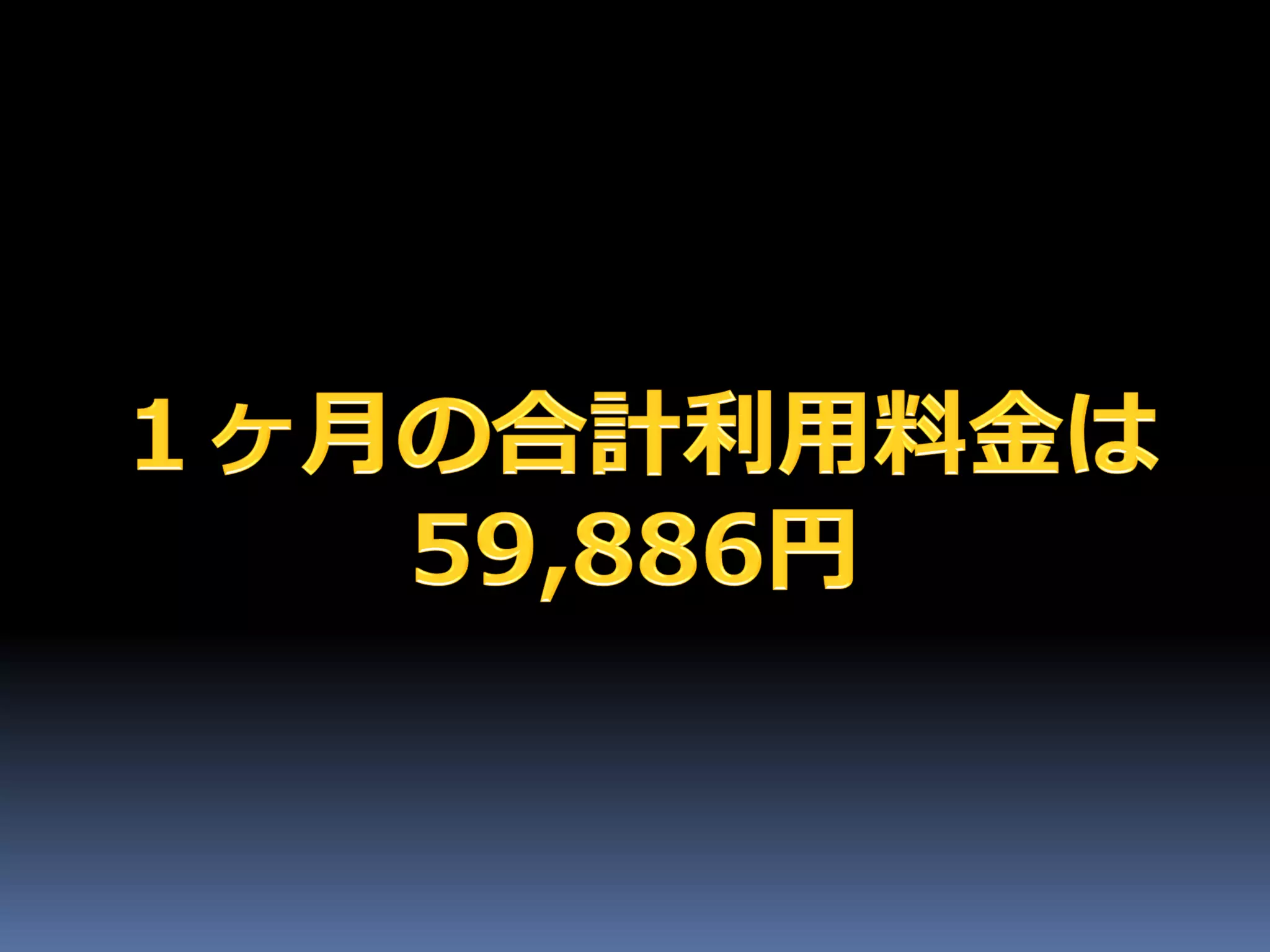

17. １ヶ月の利用料金
各サーバのディスクI/O
6台分 7,260円
11,340円
6,840円
2,586円
PostgreSQLサーバー1号機
Webサーバー1号機
6,840円
ロードバランサ
pgpool-IIサーバー
Webサーバー2号機 PostreSQLサーバー2号機
11,340円
6,840円
監視サーバー
6,840円
pgpool-IIサーバーAMI

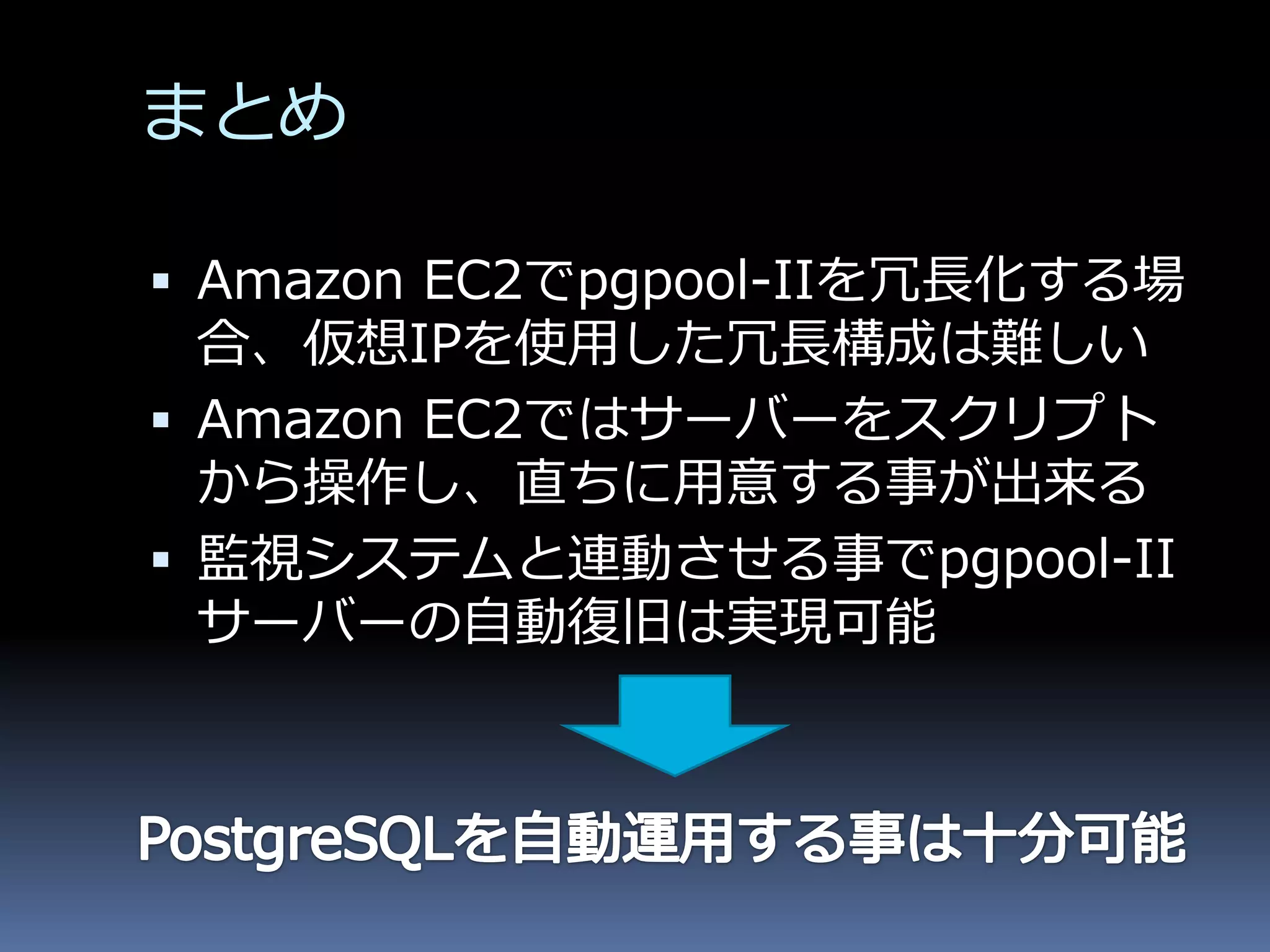

19. まとめ
 Amazon EC2でpgpool-IIを冗長化する場
合、仮想IPを使用した冗長構成は難しい
 Amazon EC2ではサーバーをスクリプト
から操作し、直ちに用意する事が出来る
 監視システムと連動させる事でpgpool-II
サーバーの自動復旧は実現可能

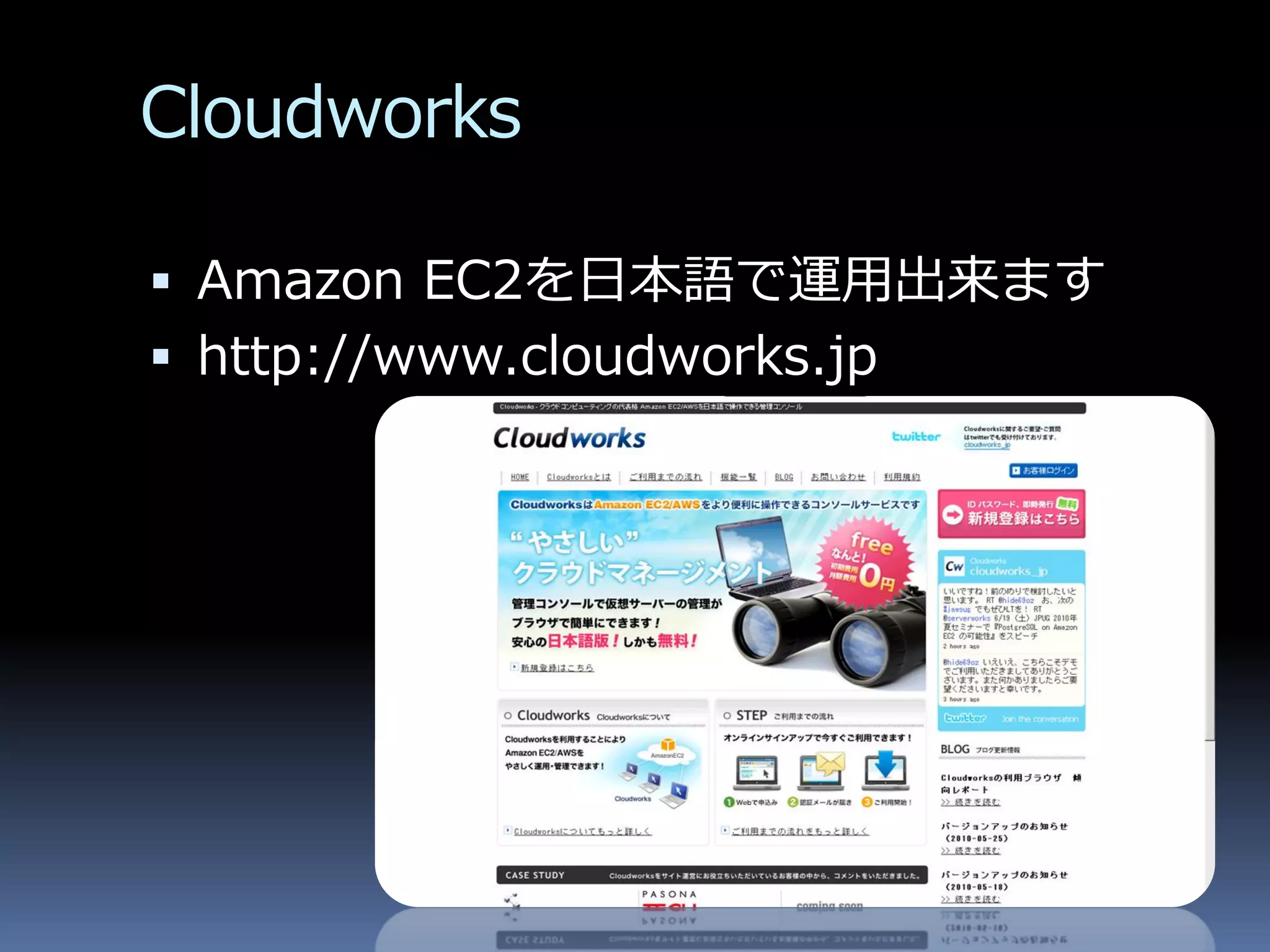

20. Cloudworks
 Amazon EC2を日本語で運用出来ます
 http://www.cloudworks.jp

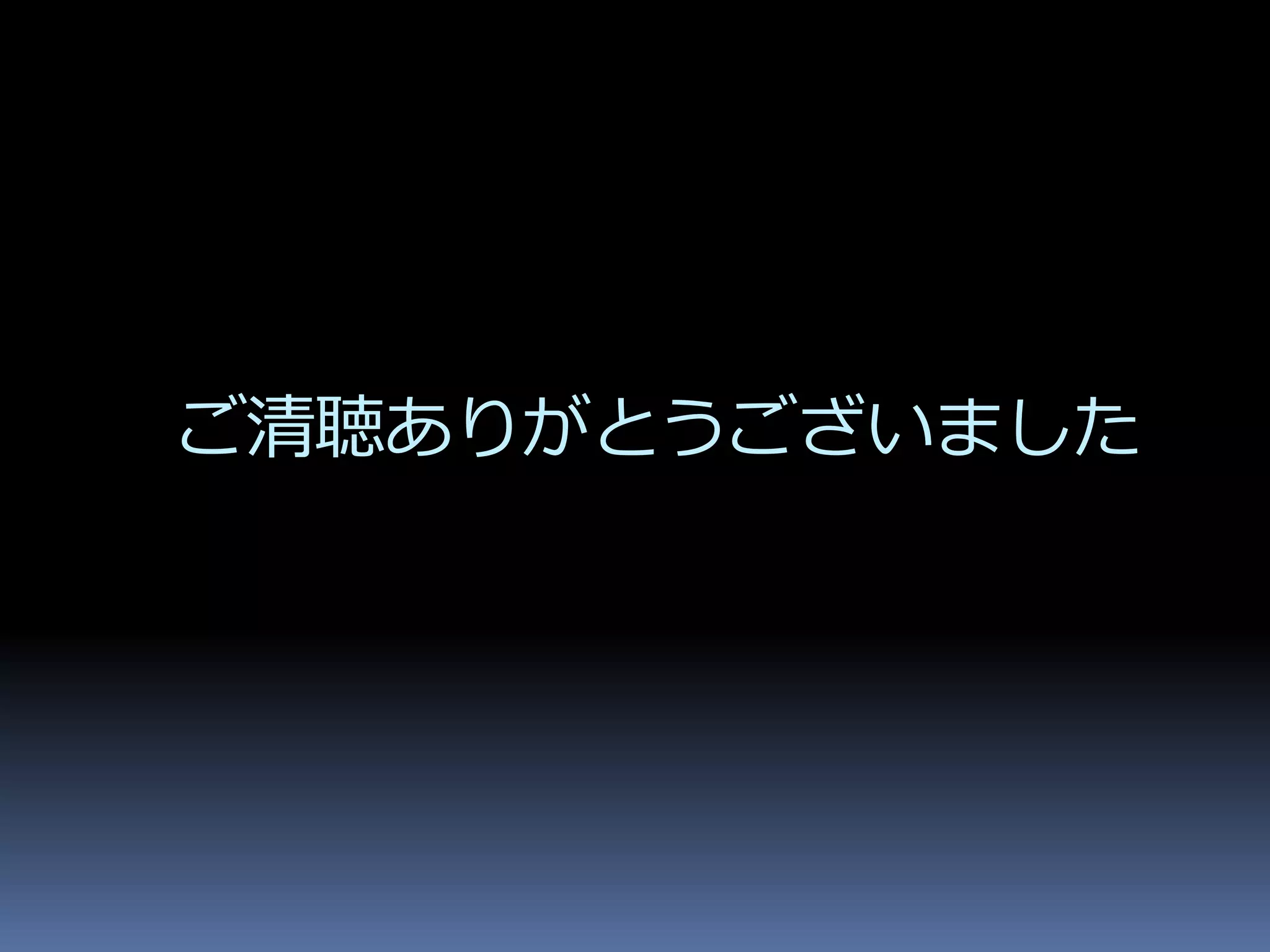

21. ご清聴ありがとうございました
