Makalah ini membahas tentang pompa dan perhitungannya yang digunakan pada penyaliran tambang. Makalah ini menjelaskan berbagai jenis pompa seperti pompa perpindahan positif, pompa dinamik, dan pompa sentrifugal beserta prinsip kerja dan perhitungannya.

1. POMPA dan PERHITUNGANNYA
Disusun Oleh:
Inggrid Syagori Pane (1504108010003)
M. Kahfi Adrian (1504108010007)
Siti Keumala N (1504108010013)
Shela Tri Yunita (1504108010017)
M. Fahmi (1504108010027)
M. Fadhil Maulana (1504108010042)
Nisa Farazilla (1504108010054)
Naufal Effendi (1504108010060)
M. Ikram Rhy N (1504108010065)
Rizqah Qurrata (1504108010068)
Syahnanda Putra (1604108010031)
PRODI S1 TEKNIK PERTAMBANGAN
JURUSAN TEKNIK KEBUMIAN
FAKULTAS TEKNIK
UNIVERSITAS SYIAH KUALA
2018

2. 2

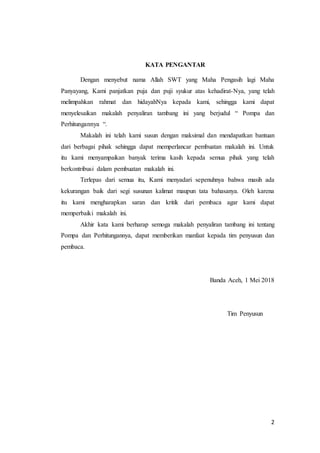

KATA PENGANTAR
Dengan menyebut nama Allah SWT yang Maha Pengasih lagi Maha
Panyayang, Kami panjatkan puja dan puji syukur atas kehadirat-Nya, yang telah
melimpahkan rahmat dan hidayahNya kepada kami, sehingga kami dapat
menyelesaikan makalah penyaliran tambang ini yang berjudul “ Pompa dan
Perhitungannya “.
Makalah ini telah kami susun dengan maksimal dan mendapatkan bantuan
dari berbagai pihak sehingga dapat memperlancar pembuatan makalah ini. Untuk
itu kami menyampaikan banyak terima kasih kepada semua pihak yang telah
berkontribusi dalam pembuatan makalah ini.
Terlepas dari semua itu, Kami menyadari sepenuhnya bahwa masih ada
kekurangan baik dari segi susunan kalimat maupun tata bahasanya. Oleh karena
itu kami mengharapkan saran dan kritik dari pembaca agar kami dapat
memperbaiki makalah ini.
Akhir kata kami berharap semoga makalah penyaliran tambang ini tentang
Pompa dan Perhitungannya, dapat memberikan manfaat kepada tim penyusun dan
pembaca.
Banda Aceh, 1 Mei 2018
Tim Penyusun

3. 3

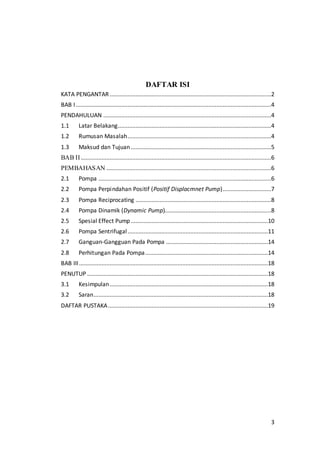

DAFTAR ISI
KATA PENGANTAR ....................................................................................................2
BAB I.........................................................................................................................4
PENDAHULUAN ........................................................................................................4
1.1 Latar Belakang...............................................................................................4
1.2 Rumusan Masalah.........................................................................................4
1.3 Maksud dan Tujuan.......................................................................................5
BAB II......................................................................................................................6
PEMBAHASAN ......................................................................................................6
2.1 Pompa ...........................................................................................................6
2.2 Pompa Perpindahan Positif (Positif Displacmnet Pump)..............................7
2.3 Pompa Reciprocating ....................................................................................8
2.4 Pompa Dinamik (Dynamic Pump)..................................................................8
2.5 Spesial Effect Pump.....................................................................................10
2.6 Pompa Sentrifugal.......................................................................................11
2.7 Ganguan-Gangguan Pada Pompa ...............................................................14

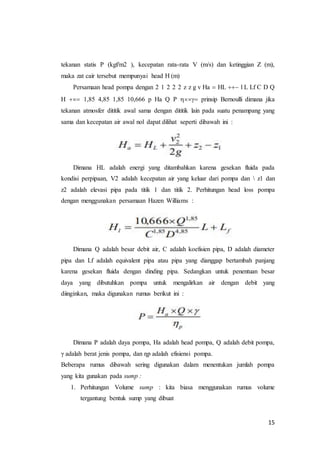

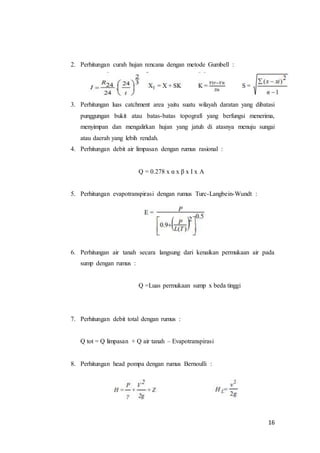

2.8 Perhitungan Pada Pompa............................................................................14
BAB III.....................................................................................................................18
PENUTUP ................................................................................................................18
3.1 Kesimpulan..................................................................................................18
3.2 Saran............................................................................................................18
DAFTAR PUSTAKA...................................................................................................19

4. 4
BAB I
PENDAHULUAN
1.1 Latar Belakang
Pompa adalah suatu perangkat keras yang berfungsi mengalirkan,
memindahkan, bahkan dapat pula mensirkulasikan fluida cair dengan cara
menaikan tekanan dan kecepatan melalui gerak piston (torak) atau impeller.
Gerak tarik bumi (gravitasi) menyebabkan suatu cairan mengalir dari
tempat yang lebih tinggi ketempat yang lebih rendah. Cairan yang berada
ditempat yang lebih tinggi memiliki energi potensial yang lebih besar dari pada
cairan ditempat yang lebih rendah, sehingga cairan dapat mengalir dan apabila
cairan dikedua tempat memiliki tekanan yang sama maka cairan tidak dapat
mengalir ke salah satu tempat tersebut.
Pompa adalah suatu alat yang dapat memindahkan cairan dari tempat yang
lebih rendah ke tempat yang lebih tinggi atau ketempat yang mempunyai tekanan
yang sama. Pompa menambah tekanan pada cairan sehingga dapat mengatasi gaya
potensial, sehingga cairan dapat mengalir. Pompa juga disamping berfungsi
sebagai tersebut diatas juga dapat menempatkan kecepatan aliran dari cairan dan
juga digunakan untuk memindahkan lebih banyak dalam batas waktu tertentu.
Pompa untuk suatu pertambangan memiliki banyak fungsi seperti untuk
pemindahan air pada suatu area ke area penampungan, dan juga seperti
penggunaan pompa untuk keperluan para pekerja atau peralatan pada tambang
baik tambang terbuka dan tambang bawah tanah. Namun fungsi utama dari pompa
pada tambang yaitu sebagai alat bantu penyaliran tambang dan pengendalian air
dalam area tambang.
1.2 Rumusan Masalah
 Apa yang dimaksud dengan pompa pada penyaliran tambang ?
 Apa saja jenis-jenis pompa yang digunakan pada suatu pertambangan
?
 Bagaimana perhitungan terhadap air dengan menggunakan suatu
pompa tertentu ?

5. 5

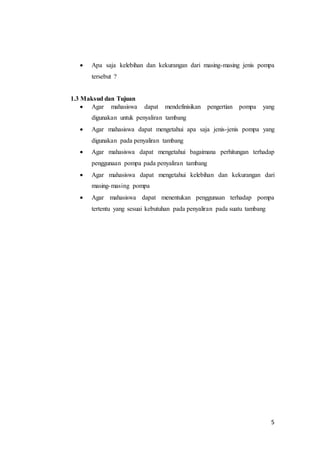

 Apa saja kelebihan dan kekurangan dari masing-masing jenis pompa
tersebut ?
1.3 Maksud dan Tujuan
 Agar mahasiswa dapat mendefinisikan pengertian pompa yang
digunakan untuk penyaliran tambang
 Agar mahasiswa dapat mengetahui apa saja jenis-jenis pompa yang
digunakan pada penyaliran tambang
 Agar mahasiswa dapat mengetahui bagaimana perhitungan terhadap
penggunaan pompa pada penyaliran tambang
 Agar mahasiswa dapat mengetahui kelebihan dan kekurangan dari
masing-masing pompa
 Agar mahasiswa dapat menentukan penggunaan terhadap pompa
tertentu yang sesuai kebutuhan pada penyaliran pada suatu tambang

6. 6
BAB II
PEMBAHASAN
2.1 Pompa
Pompa adalah salah satu jenis mesin fluida yang berfungsi untuk
memindahkan zat cair dari suatu tempat ke tempat lain yang diinginkan. Pompa
beroperasi dengan membuat perbedaan tekanan antara bagian masuk (suction)
dengan bagian keluar (discharge). Pompa juga berfungsi mengubah tenaga
mekanis dari suatu sumber tenaga penggerak menjadi tenaga kinetis (kecepatan).
Tenaga ini berguna untuk mengalirkan cairan dan mengatasi hambatan yang ada

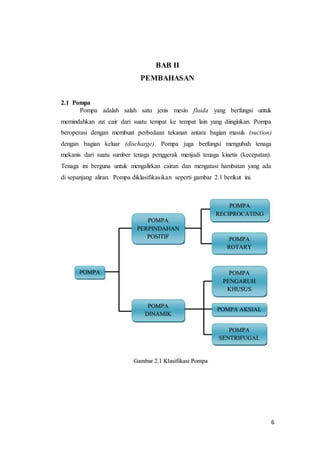

di sepanjang aliran. Pompa diklasifikasikan seperti gambar 2.1 berikut ini.

7. 7

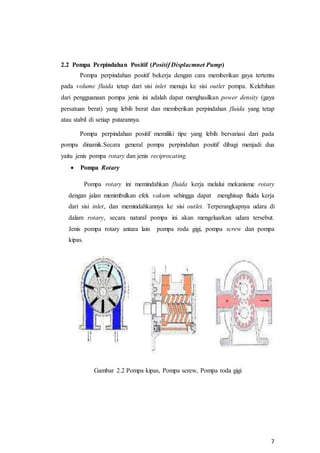

2.2 Pompa Perpindahan Positif (Positif Displacmnet Pump)
Pompa perpindahan positif bekerja dengan cara memberikan gaya tertentu
pada volume fluida tetap dari sisi inlet menuju ke sisi outlet pompa. Kelebihan
dari pengguanaan pompa jenis ini adalah dapat menghasilkan power density (gaya
persatuan berat) yang lebih berat dan memberikan perpindahan fluida yang tetap
atau stabil di setiap putarannya.
Pompa perpindahan positif memiliki tipe yang lebih bervariasi dari pada
pompa dinamik.Secara general pompa perpindahan positif dibagi menjadi dua
yaitu jenis pompa rotary dan jenis reciprocating.
 Pompa Rotary
Pompa rotary ini memindahkan fluida kerja melalui mekanisme rotary
dengan jalan menimbulkan efek vakum sehingga dapat menghisap fluida kerja
dari sisi inlet, dan memindahkannya ke sisi outlet. Terperangkapnya udara di
dalam rotary, secara natural pompa ini akan mengeluarkan udara tersebut.
Jenis pompa rotary antara lain pompa roda gigi, pompa screw dan pompa
kipas.
Gambar 2.2 Pompa kipas, Pompa screw, Pompa roda gigi

8. 8
2.3 Pompa Reciprocating
Pompa ini menggunakan piston yang bergerak maju mundur sebagai
komponen kerjanya, serta mengarahkan aliran fluida kerja ke hanya satu arah
dengan check valve. Pompa reciprocating ini memiliki rongga kerja yang
meluas pada saat menghisap fluida dan akan mendorong dengan
mempesempit rongga kerja tersebut. Check valve digunakan untuk mengatur
arah aliran fluida sehingga akan terjadi proses pemompaan yang seimbang.
Berikut ini adalah gambar dari pompa reciprocating.
Gambar 2.3 Pompa reciprocating
2.4 Pompa Dinamik (Dynamic Pump)
Pompa dinamik terbagi menjadi beberapa macam yaitu pompa
sentrifugal, pompa aksial dan pompa spesial efek atau pompa pengaruh
khusus.Pompa- pompa ini beroperasi dengan menghasilkan kecepatan fluida
tinggi dan mengkonversi kecepatan menjadi tekanan melalui perubahan
penampang aliran fluida.Jenis pompa ini biasanya juga memiliki efisiensi yang
lebih rendah dari pada tipe pompa perpindahan positif, tetapi memiliki biaya
yang rendah untuk perawatannya. Pompa dinamik juga bisa beroperasi pada

9. 9

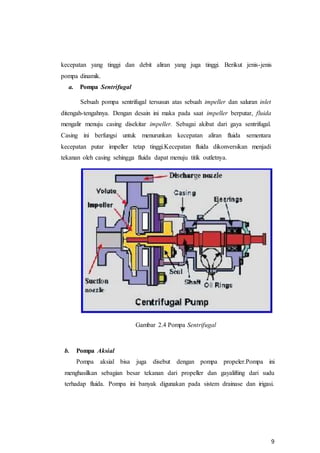

kecepatan yang tinggi dan debit aliran yang juga tinggi. Berikut jenis-jenis
pompa dinamik.
a. Pompa Sentrifugal
Sebuah pompa sentrifugal tersusun atas sebuah impeller dan saluran inlet
ditengah-tengahnya. Dengan desain ini maka pada saat impeller berputar, fluida
mengalir menuju casing disekitar impeller. Sebagai akibat dari gaya sentrifugal.
Casing ini berfungsi untuk menurunkan kecepatan aliran fluida sementara
kecepatan putar impeller tetap tinggi.Kecepatan fluida dikonversikan menjadi
tekanan oleh casing sehingga fluida dapat menuju titik outletnya.
Gambar 2.4 Pompa Sentrifugal
b. Pompa Aksial
Pompa aksial bisa juga disebut dengan pompa propeler.Pompa ini
menghasilkan sebagian besar tekanan dari propeller dan gayalifting dari sudu
terhadap fluida. Pompa ini banyak digunakan pada sistem drainase dan irigasi.

10. 10

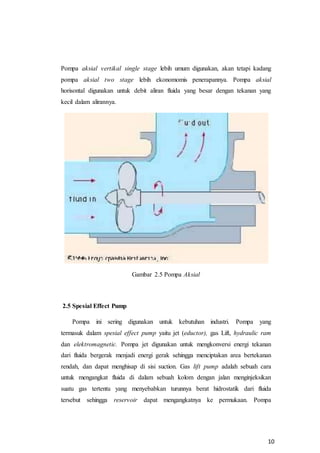

Pompa aksial vertikal single stage lebih umum digunakan, akan tetapi kadang
pompa aksial two stage lebih ekonomomis penerapannya. Pompa aksial
horisontal digunakan untuk debit aliran fluida yang besar dengan tekanan yang
kecil dalam alirannya.
Gambar 2.5 Pompa Aksial
2.5 Spesial Effect Pump
Pompa ini sering digunakan untuk kebutuhan industri. Pompa yang
termasuk dalam spesial effect pump yaitu jet (eductor), gas Lift, hydraulic ram
dan elektromagnetic. Pompa jet digunakan untuk mengkonversi energi tekanan
dari fluida bergerak menjadi energi gerak sehingga menciptakan area bertekanan
rendah, dan dapat menghisap di sisi suction. Gas lift pump adalah sebuah cara
untuk mengangkat fluida di dalam sebuah kolom dengan jalan menginjeksikan
suatu gas tertentu yang menyebabkan turunnya berat hidrostatik dari fluida
tersebut sehingga reservoir dapat mengangkatnya ke permukaan. Pompa

11. 11
elektromagnetic adalah pompa yang menggerakan fluida logam dengan jalan
menggunakan gaya elektromagnetic.

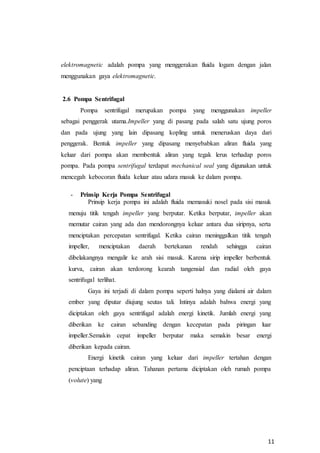

2.6 Pompa Sentrifugal
Pompa sentrifugal merupakan pompa yang menggunakan impeller
sebagai penggerak utama.Impeller yang di pasang pada salah satu ujung poros
dan pada ujung yang lain dipasang kopling untuk meneruskan daya dari
penggerak. Bentuk impeller yang dipasang menyebabkan aliran fluida yang
keluar dari pompa akan membentuk aliran yang tegak lerus terhadap poros
pompa. Pada pompa sentrifugal terdapat mechanical seal yang digunakan untuk
mencegah kebocoran fluida keluar atau udara masuk ke dalam pompa.

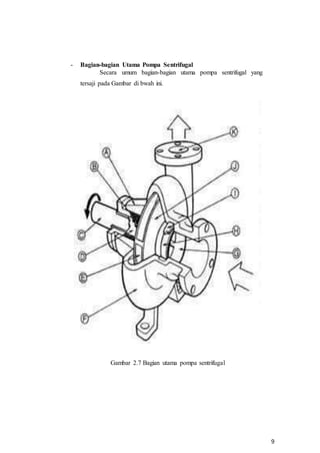

- Prinsip Kerja Pompa Sentrifugal
Prinsip kerja pompa ini adalah fluida memasuki nosel pada sisi masuk
menuju titik tengah impeller yang berputar. Ketika berputar, impeller akan
memutar cairan yang ada dan mendorongnya keluar antara dua siripnya, serta
menciptakan percepatan sentrifugal. Ketika cairan meninggalkan titik tengah
impeller, menciptakan daerah bertekanan rendah sehingga cairan
dibelakangnya mengalir ke arah sisi masuk. Karena sirip impeller berbentuk
kurva, cairan akan terdorong kearah tangensial dan radial oleh gaya
sentrifugal terlihat.
Gaya ini terjadi di dalam pompa seperti halnya yang dialami air dalam
ember yang diputar diujung seutas tali. Intinya adalah bahwa energi yang
diciptakan oleh gaya sentrifugal adalah energi kinetik. Jumlah energi yang
diberikan ke cairan sebanding dengan kecepatan pada piringan luar
impeller.Semakin cepat impeller berputar maka semakin besar energi
diberikan kepada cairan.
Energi kinetik cairan yang keluar dari impeller tertahan dengan
penciptaan terhadap aliran. Tahanan pertama diciptakan oleh rumah pompa
(volute) yang

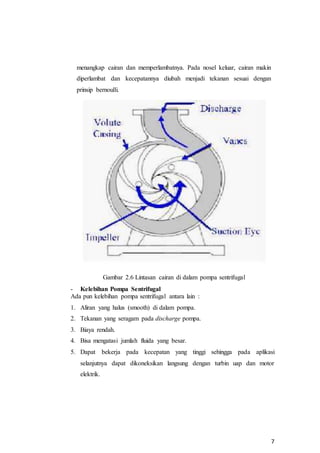

12. 7
menangkap cairan dan memperlambatnya. Pada nosel keluar, cairan makin
diperlambat dan kecepatannya diubah menjadi tekanan sesuai dengan
prinsip bernoulli.
Gambar 2.6 Lintasan cairan di dalam pompa sentrifugal
- Kelebihan Pompa Sentrifugal
Ada pun kelebihan pompa sentrifugal antara lain :
1. Aliran yang halus (smooth) di dalam pompa.
2. Tekanan yang seragam pada discharge pompa.
3. Biaya rendah.
4. Bisa mengatasi jumlah fluida yang besar.
5. Dapat bekerja pada kecepatan yang tinggi sehingga pada aplikasi
selanjutnya dapat dikoneksikan langsung dengan turbin uap dan motor
elektrik.

13. 8

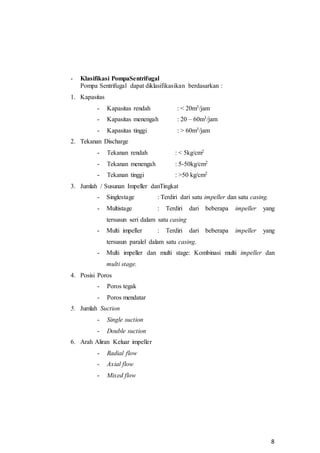

- Klasifikasi PompaSentrifugal
Pompa Sentrifugal dapat diklasifikasikan berdasarkan :
1. Kapasitas
- Kapasitas rendah : < 20m3/jam
- Kapasitas menengah : 20 – 60m3/jam
- Kapasitas tinggi : > 60m3/jam
2. Tekanan Discharge
- Tekanan rendah : < 5kg/cm2
- Tekanan menengah : 5-50kg/cm2
- Tekanan tinggi : >50 kg/cm2
3. Jumlah / Susunan Impeller danTingkat
- Singlestage : Terdiri dari satu impeller dan satu casing.
- Multistage : Terdiri dari beberapa impeller yang
tersusun seri dalam satu casing
- Multi impeller : Terdiri dari beberapa impeller yang
tersusun paralel dalam satu casing.
- Multi impeller dan multi stage: Kombinasi multi impeller dan
multi stage.
4. Posisi Poros
- Poros tegak
- Poros mendatar
5. Jumlah Suction
- Single suction
- Double suction
6. Arah Aliran Keluar impeller
- Radial flow
- Axial flow
- Mixed flow

14. 9
- Bagian-bagian Utama Pompa Sentrifugal
Secara umum bagian-bagian utama pompa sentrifugal yang
tersaji pada Gambar di bwah ini.
Gambar 2.7 Bagian utama pompa sentrifugal

15. 10

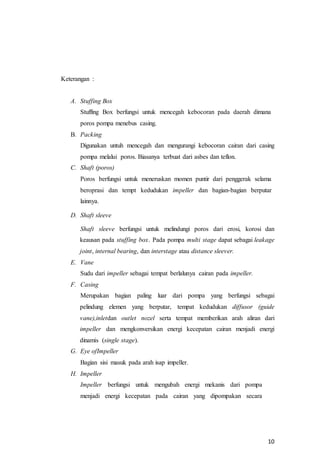

Keterangan :
A. Stuffing Box
Stuffing Box berfungsi untuk mencegah kebocoran pada daerah dimana
poros pompa menebus casing.
B. Packing
Digunakan untuh mencegah dan mengurangi kebocoran cairan dari casing
pompa melalui poros. Biasanya terbuat dari asbes dan teflon.
C. Shaft (poros)
Poros berfungsi untuk meneruskan momen puntir dari penggerak selama
beroprasi dan tempt kedudukan impeller dan bagian-bagian berputar
lainnya.
D. Shaft sleeve
Shaft sleeve berfungsi untuk melindungi poros dari erosi, korosi dan
keausan pada stuffing box. Pada pompa multi stage dapat sebagai leakage
joint, internal bearing, dan interstage atau distance sleever.
E. Vane
Sudu dari impeller sebagai tempat berlalunya cairan pada impeller.
F. Casing
Merupakan bagian paling luar dari pompa yang berfungsi sebagai
pelindung elemen yang berputar, tempat kedudukan diffusor (guide
vane),inletdan outlet nozel serta tempat memberikan arah aliran dari
impeller dan mengkonversikan energi kecepatan cairan menjadi energi
dinamis (single stage).
G. Eye ofImpeller
Bagian sisi masuk pada arah isap impeller.
H. Impeller
Impeller berfungsi untuk mengubah energi mekanis dari pompa
menjadi energi kecepatan pada cairan yang dipompakan secara

16. 11
berkelanjutan, sehingga cairan pada sisi isap secara terus menerus
akan masukmengisi kekosonga akibat perpindahan dari cairan yang
masuksebelumnya.
I. Casing WearingRing
Wearing ring berfungsi untuk memperkecil kebocoran cairan yang
melewati bagian depan impeler maupun bagian belakang impeler, dengan
cara memperkecil celah antara casing dan impeler.
J. Discharge Nozzle
Sisi keluar pada arah discharge.
- Pompa Setrifugal Single Stage
Pompa ini mempunyai satu impeller seperti yang diperlihatkan dalam
gambar di bawah ini.Head total yang ditimbulkan hanya berasal dari satu
impeller relatif rendah. Terdapat 2 jenis poros yaitu poros horisontal dan
poros vertical.

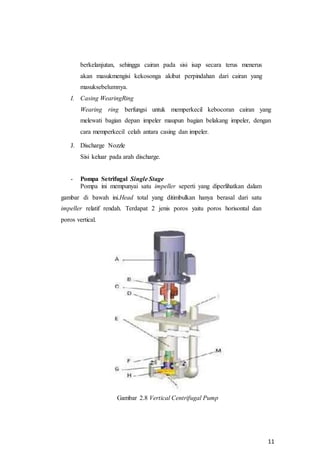

Gambar 2.8 Vertical Centrifugal Pump

17. 12

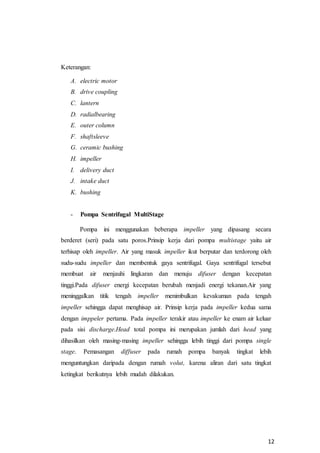

Keterangan:
A. electric motor
B. drive coupling
C. lantern
D. radialbearing
E. outer column
F. shaftsleeve
G. ceramic bushing
H. impeller
I. delivery duct
J. intake duct
K. bushing
- Pompa Sentrifugal MultiStage
Pompa ini menggunakan beberapa impeller yang dipasang secara
berderet (seri) pada satu poros.Prinsip kerja dari pompa multistage yaitu air
terhisap oleh impeller. Air yang masuk impeller ikut berputar dan terdorong oleh
sudu-sudu impeller dan membentuk gaya sentrifugal. Gaya sentrifugal tersebut
membuat air menjauhi lingkaran dan menuju difuser dengan kecepatan
tinggi.Pada difuser energi kecepatan berubah menjadi energi tekanan.Air yang
meninggalkan titik tengah impeller menimbulkan kevakuman pada tengah
impeller sehingga dapat menghisap air. Prinsip kerja pada impeller kedua sama
dengan imppeler pertama. Pada impeller terakir atau impeller ke enam air keluar
pada sisi discharge.Head total pompa ini merupakan jumlah dari head yang
dihasilkan oleh masing-masing impeller sehingga lebih tinggi dari pompa single
stage. Pemasangan diffuser pada rumah pompa banyak tingkat lebih
menguntungkan daripada dengan rumah volut, karena aliran dari satu tingkat
ketingkat berikutnya lebih mudah dilakukan.

18. 13

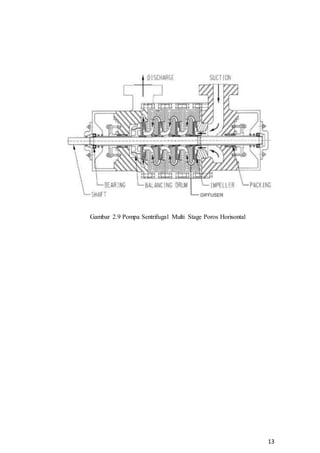

Gambar 2.9 Pompa Sentrifugal Multi Stage Poros Horisontal

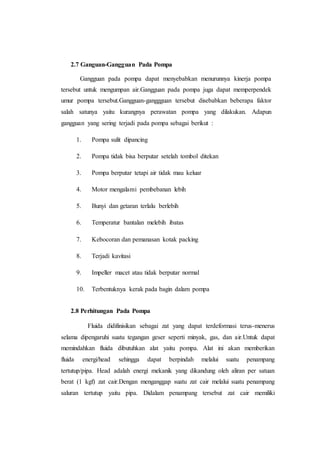

19. 2.7 Ganguan-Gangguan Pada Pompa
Gangguan pada pompa dapat menyebabkan menurunnya kinerja pompa
tersebut untuk mengumpan air.Gangguan pada pompa juga dapat memperpendek
umur pompa tersebut.Gangguan-ganggguan tersebut disebabkan beberapa faktor
salah satunya yaitu kurangnya perawatan pompa yang dilakukan. Adapun
gangguan yang sering terjadi pada pompa sebagai berikut :
1. Pompa sulit dipancing
2. Pompa tidak bisa berputar setelah tombol ditekan
3. Pompa berputar tetapi air tidak mau keluar
4. Motor mengalami pembebanan lebih
5. Bunyi dan getaran terlalu berlebih
6. Temperatur bantalan melebih ibatas
7. Kebocoran dan pemanasan kotak packing
8. Terjadi kavitasi
9. Impeller macet atau tidak berputar normal
10. Terbentuknya kerak pada bagin dalam pompa
2.8 Perhitungan Pada Pompa
Fluida didifinisikan sebagai zat yang dapat terdeformasi terus-menerus
selama dipengaruhi suatu tegangan geser seperti minyak, gas, dan air.Untuk dapat
memindahkan fluida dibutuhkan alat yaitu pompa. Alat ini akan memberikan
fluida energi/head sehingga dapat berpindah melalui suatu penampang
tertutup/pipa. Head adalah energi mekanik yang dikandung oleh aliran per satuan
berat (1 kgf) zat cair.Dengan menganggap suatu zat cair melalui suatu penampang
saluran tertutup yaitu pipa. Didalam penampang tersebut zat cair memiliki

20. 15
tekanan statis P (kgf/m2 ), kecepatan rata-rata V (m/s) dan ketinggian Z (m),
maka zat cair tersebut mempunyai head H (m)
Persamaan head pompa dengan 2 1 2 2 2 z z g v Ha  HL  l L Lf C D Q
H  1,85 4,85 1,85 10,666 p Ha Q P  prinsip Bernoulli dimana jika
tekanan atmosfer dititik awal sama dengan dititik lain pada suatu penampang yang
sama dan kecepatan air awal nol dapat dilihat seperti dibawah ini :
Dimana HL adalah energi yang ditambahkan karena gesekan fluida pada
kondisi perpipaan, V2 adalah kecepatan air yang keluar dari pompa dan z1 dan
z2 adalah elevasi pipa pada titik 1 dan titik 2. Perhitungan head loss pompa
dengan menggunakan persamaan Hazen Williams :
Dimana Q adalah besar debit air, C adalah koefisien pipa, D adalah diameter
pipa dan Lf adalah equivalent pipa atau pipa yang dianggap bertambah panjang
karena gesekan fluida dengan dinding pipa. Sedangkan untuk penentuan besar
daya yang dibutuhkan pompa untuk mengalirkan air dengan debit yang
diinginkan, maka digunakan rumus berikut ini :
Dimana P adalah daya pompa, Ha adalah head pompa, Q adalah debit pompa,
γ adalah berat jenis pompa, dan ƞp adalah efisiensi pompa.
Beberapa rumus dibawah sering digunakan dalam menentukan jumlah pompa
yang kita gunakan pada sump :
1. Perhitungan Volume sump : kita biasa menggunakan rumus volume
tergantung bentuk sump yang dibuat

21. 16
2. Perhitungan curah hujan rencana dengan metode Gumbell :
3. Perhitungan luas catchment area yaitu suatu wilayah daratan yang dibatasi
punggungan bukit atau batas-batas topografi yang berfungsi menerima,
menyimpan dan mengalirkan hujan yang jatuh di atasnya menuju sungai
atau daerah yang lebih rendah.
4. Perhitungan debit air limpasan dengan rumus rasional :
Q = 0.278 x α x β x I x A
5. Perhitungan evapotranspirasi dengan rumus Turc-Langbein-Wundt :
6. Perhitungan air tanah secara langsung dari kenaikan permukaan air pada
sump dengan rumus :
Q =Luas permukaan sump x beda tinggi
7. Perhitungan debit total dengan rumus :
Q tot = Q limpasan + Q air tanah – Evapotranspirasi
8. Perhitungan head pompa dengan rumus Bernoulli :

22. 17
9. Perhitungan daya pompa dengan rumus :
10. Menghitung dimensi saluran terbuka dari kapasitas pengaliran rumus
Manning:

23. 18

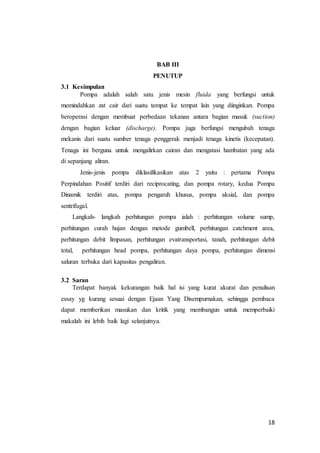

BAB III
PENUTUP
3.1 Kesimpulan
Pompa adalah salah satu jenis mesin fluida yang berfungsi untuk
memindahkan zat cair dari suatu tempat ke tempat lain yang diinginkan. Pompa
beroperasi dengan membuat perbedaan tekanan antara bagian masuk (suction)
dengan bagian keluar (discharge). Pompa juga berfungsi mengubah tenaga
mekanis dari suatu sumber tenaga penggerak menjadi tenaga kinetis (kecepatan).
Tenaga ini berguna untuk mengalirkan cairan dan mengatasi hambatan yang ada
di sepanjang aliran.
Jenis-jenis pompa diklasifikasikan atas 2 yaitu : pertama Pompa
Perpindahan Positif terdiri dari reciprocating, dan pompa rotary, kedua Pompa
Dinamik terdiri atas, pompa pengaruh khusus, pompa aksial, dan pompa
sentrifugal.
Langkah- langkah perhitungan pompa ialah : perhitungan volume sump,
perhitungan curah hujan dengan metode gumbell, perhitungan catchment area,
perhitungan debit limpasan, perhitungan evatransportasi, tanah, perhitungan debit
total, perhitungan head pompa, perhitungan daya pompa, perhitungan dimensi
saluran terbuka dari kapasitas pengaliran.
3.2 Saran
Terdapat banyak kekurangan baik hal isi yang kurat akurat dan penulisan
essay yg kurang sesuai dengan Ejaan Yang Disempurnakan, sehingga pembaca
dapat memberikan masukan dan kritik yang membangun untuk memperbaiki
makalah ini lebih baik lagi selanjutnya.

24. 19

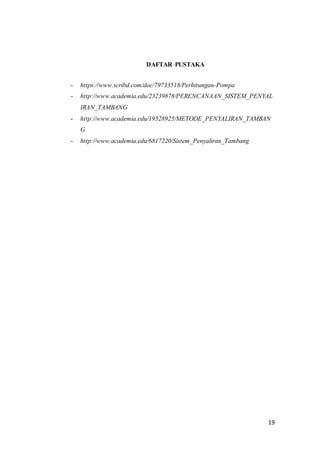

DAFTAR PUSTAKA
- https://www.scribd.com/doc/79733518/Perhitungan-Pompa
- http://www.academia.edu/23239878/PERENCANAAN_SISTEM_PENYAL
IRAN_TAMBANG
- http://www.academia.edu/19528925/METODE_PENYALIRAN_TAMBAN
G
- http://www.academia.edu/6817220/Sistem_Penyaliran_Tambang
