Point To Point Tunneling Protocol Presentation

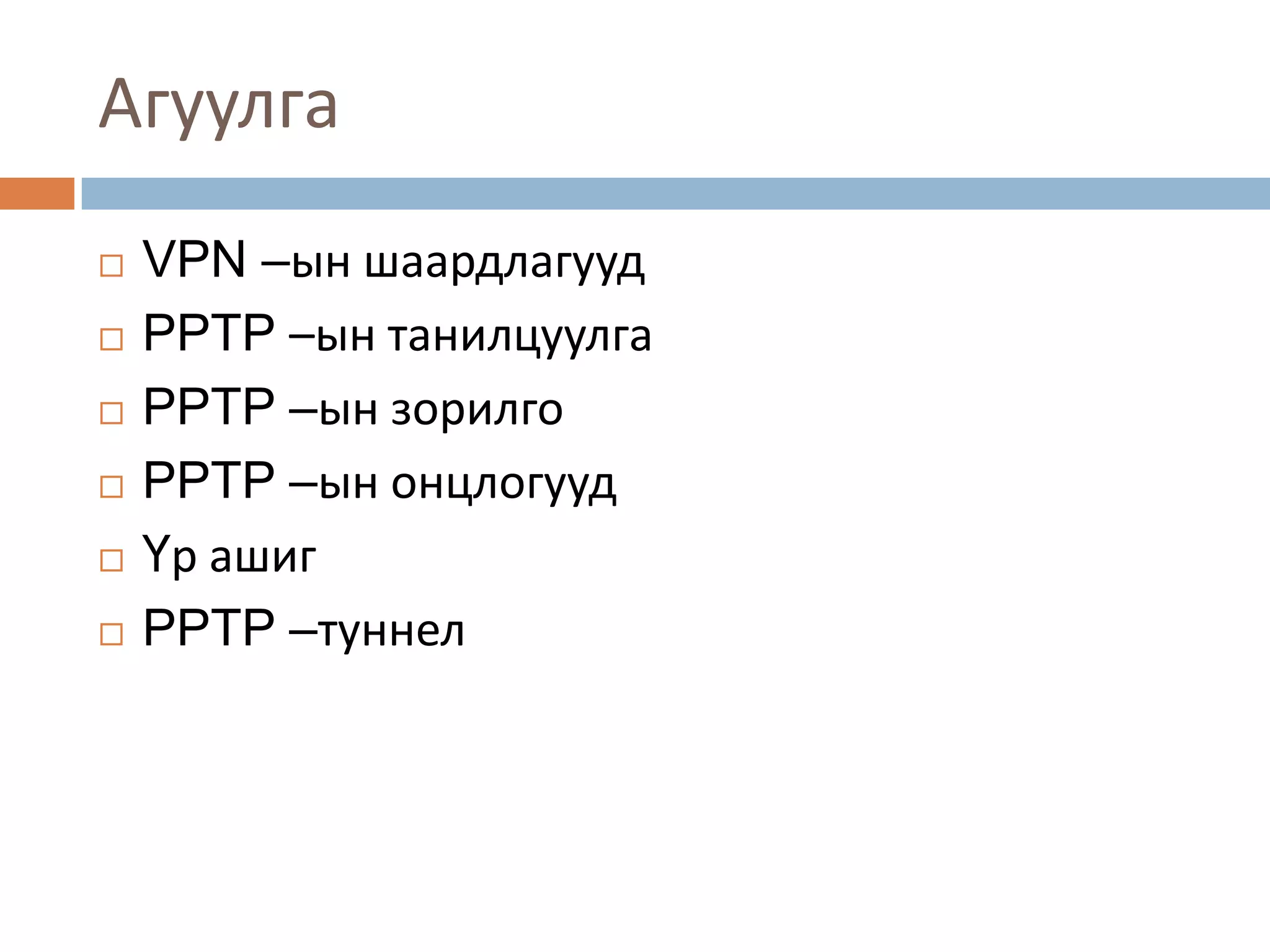

- 2. Агуулга VPN –ын шаардлагууд PPTP –ын танилцуулга PPTP –ын зорилго PPTP –ын онцлогууд Үр ашиг PPTP –туннел
- 3. PPTP танилцуулга TCP/IP дээр суурилсан өгөгдлийн сүлжээнүүдэд VPN (virtual private network) –г бий болгосноор хувийн бизнесийн сервер –лүү оффисоос эсвэл алсын хэрэглэгчээс өгөгдлийн аюулгүй дамжууллыг хангадаг сүлжээний протоколыг PPTP буюу цэгээс цэгэн холболтот туннелийн протокол гэнэ.
- 4. PPTP –ын зорилго Рутерууд хооронд ба windows хэрэглэгчдийн болон рутеруудийн хооронд маш сайн удирдлагатай аюулгүй холболтуудыг үүсгэхэд оршино. PPTP нь PPTP сервер ба хувийн сүлжээг хамгаалдаг.
- 5. PPTP –ын онцлогууд Incorporated protocols -PPP , MPPE Authentication – Radius client, Local authentication Encryption protocols – MPPE 40 bit RC4, MPPE 128 bit RC4 Port deployed – TCP port 1723 Protocol utilized – IP protocol ID 47
- 6. Үр ашиг Цэгээс цэгэн холболтот туннелийн протокол нь хоёр буюу түүнээс дээш алсын оффисын сүлжээнүүдийг хийсвэрээр холбодог. PPTP –ээр албан хаагчид газар зүйн байршлын хувьд тусдаа байгаа сүлжээнүүдийн хоорондфайл хуваалцах, конференц хийх, и-мэйл явуулах зэргийг аюулгүйгээр мэдээлэл солилцох сайн талтай
- 7. VPN -ыншаардлагууд Хэрэглэгчийн баталгаажуулалт (User Authentication) Хаяглалтын удирдлага (Address Management) Өгөгдлийн шифрлэлт (Data Encryption) Түлхүүрийн удирдлага (Key Management) Олон протоколын дэмжлэг (Multiprotocol support)
- 8. PPP (Point to point protocol) Point to point protocol [RFC 1661, RFC 2153] - Цэгээс цэгт холболтууд дээр олон протоколтой датаграмуудыг тээвэрлэх стандартын арга. - Протоколын бүтэц - Flag -Эхлэлийн ба төгсгөлийн фреймүүдийг заадаг (01111110) - Address – Стандарт брудкаст хаягийг агуулдаг - Control – Хэрэглэгчийн өгөгдөл дамжуулгын дуудалтууд - Protocol – Мэдээллийн талбар дээрх хайрцагласан (encapsulated) протоколыг танигч - Information – Протокол дахь датаграмм - FCS –Frame check sequence – фрейм шалгах дараалал
- 9. PPTP (1) PPP –ын нэмэлт IP сүлжээнд PPP –ын датаграмуудын туннел үүсгэдэг. Хэрэглэх болон хийж гүйцэтгэхэд хялбархан Хоёр холболтыг хийдэг. - Control connections - Tunnel connections
- 10. PPTP (2) Протокол зөвхөн PPTP сүлжээнийсервер (PNS) болон PPTP –ын хандалтыг төвлөрүүлэгч (PAC) ын оролцоотойгоор хийгддэг. GRE (Generic routing encapsulation) ашиглан PPP багцуудыг зөөвөрлөдөг Олон session –үүд нэг туннелээр нийлсэн байж болдог
- 11. PPTP (3) Туннел үүсгэхэд : 1723 порт дээр PNS ба PAC хоёрын хооронд control connetionүүсгэх PAC ба PNS –ын хооронд мэдээлэл солилцох (e.g. encryption) Туннелийн холбох үүсэх
- 12. PPTP (4) PPTP багцын бүтэц PPP payload: шифрлэгдсэн эсвэл шахагдсан байна. GRE header: Шифрлэлийн алгоритм ба туннелийн протоколын талаар мэдээллийг агуулсан байдаг
- 13. PPP encapsulation PPP encapsulation (хайрцаглалт) гэдэг нь хайрцаглагдсан PPP багцанд хувийн сүлжээний рс –ны нэр эсвэл хаягийн мэдээллийг олж авснаар PPTP сервер дээр PPTP багц үүсдэг. Хайрцаглагдсан PPP багц нь TCP/IP, IPX, ба NetBEAIгэх мэтийн олон протоколыг өөртөө агуулдаг. PPTP ньшахсан ба шифрлэсэн PPP багцуудыг интернэтээр IP датаграмуудад хайрцаглаж дамжуулдаг.
