1. Tugas Piranti Komputer
Tentang
Komponen Yang Terhubung Pada Motherboard
Disusun oleh :
1. Agung Surono
2. Bayu Pep Briyantoro
3. Febri Adi Prasetya
4. Saorandri

2. • Motherboard atau main board adalah papan sirkuit terbesar pada
komputer dan merupakan “Badan” yang menghubungkan
seluruh unit pada sistem komputer. Motherboard merupakan
perangkat keras yang paling utama dan sangat penting karena
berisi sistem BIOS (Basic input output system), pengatur
koneksi input-output(chipset), soket memory(RAM), soket kartu
grafis (VGA card), soket prosessor, dan soket kartu tambahan
(additional cards seperti PCI,ISA).
1. Pengertian Motherboard

3. • Fungsi utama motherboard ialah sebagai pusat penghubung
antara satu perangkat keras dengan perangkat keras yang
lainnya. Artinya, motherboard di sini mengemban tugas untuk
menghubungkan bahasa kode antar perangkat keras untuk
disinergikan menjadi sebuah aktivitas kerja perangkat
komputer. Sebagai contoh: processor, Memori(RAM) ,hard disk
, optical drive, keyboard, mouse, monitor dan semua perangkat
keras komputer dipasang dan dihubungkan menggunakan
motherboard.
2. Fungsi Motherboard

4. 3. Komponen dalam Motherboard

5. 3.1. Chipset
• Chipset memiliki peran penting di Motherboard. Berfungsi
menjembatani aliran data dan mengatur serta mengontrol
beberapa komponen utama dan tambahan pada motherboard.
Ada dua jenis chipset yang populer di kalangan pengguna
komputer, yaitu chipset intel yang hanya bisa digunakan untuk
CPU Intel, dan chipset AMD untuk prosesor keluaran AMD.

6. • Berikut ini dua komponen dasar yang biasanya menjadi
pendukung komponen chipset motherboard :
a. Northbridge / MCH
Northbridge merupakan nama yang digunakan oleh AMD,
VIA dan beberapa perusahaan pencetak hardware lainnya,
sementara pabrikan Intel lebih suka menyebutnya dengan
nama MCH yang merupakan singkatan dari Memory
Controller Hub.

7. b. Southbridge
Southbridge adalah komponen pembantu yang
menghubungkan northbridge dengan komponen atau
periferal yang lainnya. Southbridge berfungsi sebagai
pengatur masalah eksternal yang berhubungan dengan I/O
dan manusia.

8. 3.2. CPU Socket
• Adalah tempat dipasangnya otak dari komputer (Processor).
Biasanya CPU Socket terdiri dari berbagai macam jenis yang
menentukan prosesor model apa yang bisa dipasang pada soket
tersebut.
• Contoh CPU Socket untuk motherboard komputer yaitu ZIF
(Zero Insertion Force) atau disebut juga Socket 7.

9. • Soket yang dirancang khusus untuk prosesor AMD dan cukup
populer adalah Socket A. Istilah A digunakan AMD untuk
menunjuk merek prosesor Athlon. Untuk keluarga prosesor Intel
Pentium II dan III, slot yang digunakan disebut dengan Slot 1,
sementara motherboard yang menunjang prosesor AMD
menggunakan Slot A untuk jenis slot yang seperti itu.
CPU Socket INTEL
CPU Socket AMD

10. 3.3. Basic Input Output System (BIOS) Chip
• BIOS singkatan dari Basic Input-Ouput System, juga sering
dikaitkan dengan sebuah kata dalam bahasa Yunani ‘bioc’ yang
berarti ‘kehidupan’.
• BIOS adalah sebuah chip yang menyimpan
perangkat lunak untuk mengontrol hardware dan
berfungsi sebagai interface antara hardware dan
operating system (OS). BIOS digunakan oleh
komputer untuk mempersiapkan prosess booting
(startup) dan mengecek kesiapan sistem dan
hardware sebelum komputer dijalankan.

11. 3.4. Baterai CMOS (Complimentary Metal
Oxide Semicondutor Battery)
• Sesuai dengan namanya, perangkat ini berfungsi sebagai baterai
atau sumber tegangan bagi BIOS (Basic Input-Ouput System),
sekaligus memiliki peran dalam menyimpan konfigurasi setting
BIOS yang meliputi settingan komputer, waktu, tanggal, dan
lain-lain.
Gambar Baterai CMOS

12. 3.5. Slot PCI (PCI Slot)
• Komponen motherboard berikutnya adalah slot Peripheral
Component Interconnect (PCI). Pada dasarnya PCI merupakan
bus yang didesain untuk menangani beberapa perangkat keras.
Konsep PCI pertama kali diwujudkan pada bulan Juni 1992
dengan nama PCI vesi 1.0.

13. • Salah satu pengembangan dari slot PCI adalah PCI Express
yang digunakan sebagai slot ekspansi (slot tambahan atau
eksternal) pada sebuah komputer. PCI Express sendiri terbagi
menjadi dua yang disesuaikan menurut fungsinya masing-
masing, diantaranya yaitu :
a. Slot PCI Express x16
Adalah slot khusus yang bisa
digunakan atau dipasangi
kartu VGA generasi terbaru.
b. Slot PCI Express x1
Adalah slot untuk memasang
periferal (card) lainnya selain
kartu VGA.
Gambar Slot PCI

14. 3.6. Slot AGP (AGP Slot)
• Komponen motherboard berikutnya adalah Accelerted Graphics
Port (AGP) slot, tempat untuk memasang AGP. Perangkat ini
lahir dari perkembangan yang terjadi pada slot PCI, dimana
secara fungsi AGP merupakan slot ekspansi yang digunakan
untuk mengggantikan slot PCI yang sudah tidak mencukupi lagi
dalam menangani lalu lintas data antara CPU dengan kartu
video (video card).
Gambar Slot AGP

15. 3.7. Konektor IDE
• Bagian motherboard yang satu ini memiliki fungsi untuk
menghubungkan motherboard dengan media penyimpanan
seperti hardisk atau floppy disk. Konektor IDE biasanya
terdiri dari dua bagian yaitu :
• Primary IDE
Berfungsi menghubungkan motherboard dengan primary
master drive dan piranti secondary master.
• Secondary IDE
Berfungsi menghubungkan piranti-piranti untuk
slave seperti CDROM dan harddisk slave.
Gambar Konektor IDE

16. 3.8. Konektor Serial ATA (SATA)
• SATA memiliki banyak keunggulan daripada IDE atau ATA
termasuk ramping, kabel fleksibel dan link serial
sederhana.Semua motherboard saat ini memiliki dukungan
SATA untuk hard drive terbaru serta drive
optik.(Motherboard saat ini biasanya terpasang 2 atau 4
soket).
Gambar Konektor Serial ATA (SATA)

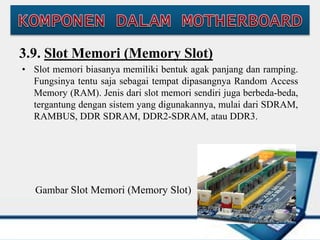

17. 3.9. Slot Memori (Memory Slot)
• Slot memori biasanya memiliki bentuk agak panjang dan ramping.
Fungsinya tentu saja sebagai tempat dipasangnya Random Access
Memory (RAM). Jenis dari slot memori sendiri juga berbeda-beda,
tergantung dengan sistem yang digunakannya, mulai dari SDRAM,
RAMBUS, DDR SDRAM, DDR2-SDRAM, atau DDR3.
Gambar Slot Memori (Memory Slot)

18. 3.10. CPU Fan & Heat Sink (HSF)
• Heat Sink Fan (HSF) adalah sebuah benda yang terdiri dari
aluminium yang dilengkapi dengan fan/kipas untuk
mendinginkan chip atau prosesor yang menghasilkan panas
ketika bekerja.
Gambar CPU Fan & Heat Sink (HSF)

19. 3.11. Soket ATX Power
• Ini adalah soket di mana konektor power ATX dari power
supply dengan 20 +4 pin terhubung ke motherboard.

20. 3.12. Konektor Penghubung (Connectors
For Integrated Peripherals)
• Komponen motherboard berikutnya adalah konektor yang
berfungsi sebagai penghubung antara motherboard dengan
perangkat keras komputer tambahan lainnya. Dalam bahasa
Inggris, komponen ini disebut dengan istilah ‘Connectors For
Integrated Peripherals‘.
Gambar
Konektor
Penghubung

21. Beberapa jenis konektor penghubung atau I/O port yang
biasa terdapat pada sebuah motherboard :
• Port paralel (LPT1 atau LPT2) : Port yang berfungsi untuk
peralatan yang bekerja dengan transmisi data secara paralel.

22. • Port Serial (Com 1, Com 2) : Port yang berfungsi untuk
memasang periferal kecepatan rendah dengan mode transfer
data serial. Akan tetapi saat ini jarang sekali digunakan.
Gambar Port Serial
• Port AT/PS2 :
Port yang berfungsi untuk
menghubungkan mouse dengan
komputer.

23. • Port USB (Universal Serial Bus) : Port yang berfungsi
untuk antarmuka dengan periferal / peralatan eksternal
generasi terbaru yang menggantikan port paralel dan port
serial.

24. • Port VGA : Port yang berhubungan langsung dengan layar.
Gambar Port VGA

25. • Port Audio : Port yang berfungsi untuk menghubungkan
komputer dengan sistem audio seperti speaker, mikrofon,
line-in dan juga line-out. Tapi motherboard sekarang sudah
banyak yang menggunakan chipset audio on-board.
Gambar Port Audio

26. • Port LAN : Port yang berfungsi untuk menghubungkan
komputer dengan jaringan komputer seperti LAN (Local
Area Network).
Gambar Port LAN
• Port SPDIF
:Port yang berfungsi untuk
menghubungkan komputer dengan
periferal audio seperti home
theatre.
Gambar Port SPDIF

27. • Port Firewire : Port yang berfungsi untuk menghubungkan
peralatan eksternal kecepatan tinggi seperti video capture
atau seperti streaming video.
Gambar Port Firewire

28. • Pengertian
Processor ataupun sering disebut otak komputer, secara
jelasnya prosesor adalah sebuah IC yang mengontrol
keseluruhan jalannya sebuah sistem komputer dan digunakan
sebagai pusat atau otak dengan fungsi melakukan perhitungan
dan menjalankan tugas.
1. Prosesor
• Fungsi Processor (prosesor)
Fungsi processor (prosesor) adalah hanya untuk
memproses data yang diterima dari masukkan atau
di input, kemudian akan menghasilkan
pengeluaran berupa output.

29. Untuk segi pengembang atau perusahaan khusus produksi prosesor ada 2
perusahaan terkenal yaitu intel dan AMD. Dari 2 perusahaan inilah
banyak membanjiri pasaran processor.

30. • Pengertian
RAM adalah singkatan dari Random Access Memory. Sebuah bagian dari
sistem komputer yang sangat penting. Tidak hanya pada komputer PC
maupun notebook saja yang membutuhkan RAM, PDA dan banyak
perangkat elektronik lain pun ikut membutuhkan bagian ini.
Dan untuk setiap peralatan memiliki tingkat kebutuhan yang berbeda-
beda.
2. RAM

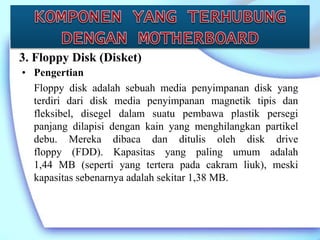

31. • Pengertian
Floppy disk adalah sebuah media penyimpanan disk yang
terdiri dari disk media penyimpanan magnetik tipis dan
fleksibel, disegel dalam suatu pembawa plastik persegi
panjang dilapisi dengan kain yang menghilangkan partikel
debu. Mereka dibaca dan ditulis oleh disk drive
floppy (FDD). Kapasitas yang paling umum adalah
1,44 MB (seperti yang tertera pada cakram liuk), meski
kapasitas sebenarnya adalah sekitar 1,38 MB.
3. Floppy Disk (Disket)

32. • Pengertian
Hard Disk Drive atau yang sering kita sebut sebagai ‘hard
disk‘ merupakan salah satu komponen terpenting dalam
komputer. HDD mempunyai nama lain yang secara umum
disebut recording media yang berfungsi untuk menyimpan
data.
4. Harddisk
