1. MK GAMBAR TEKNIK
PERTEMUAN 3
Oleh Ananda Parameswari, S.Ds, MBA
Program Studi Desain Interior
International Women Univeristy

2. Definisi Proyeksi
17 Februari 2020 2
 Proyeksi :
Gambar bayangan Suatu benda yang dihasilkan dari pandangan
terhadap benda tersebut dengan cara tertentu (arah pandang).
 Guna :
Untuk memperoleh suatu pengertian yang tepat dari suatu gambar
kerja, baik pada pembacaan maupun waktu pebuatan gambar tersebut
 Drafter :
Harus menggambar bagian yang memenuhi gambar 3 dimensi
 Lebar
 Panjang
 Tinggi
DEFINISI PROYEKSI

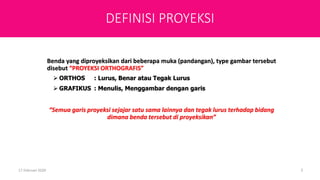

3. Benda yang diproyeksikan dari beberapa muka (pandangan), type gambar tersebut
disebut “PROYEKSI ORTHOGRAFIS”
 ORTHOS : Lurus, Benar atau Tegak Lurus
 GRAFIKUS : Menulis, Menggambar dengan garis
“Semua garis proyeksi sejajar satu sama lainnya dan tegak lurus terhadap bidang
dimana benda tersebut di proyeksikan”
17 Februari 2020 3
DEFINISI PROYEKSI

4. PRINSIP PROYEKSI ORTHOGRAFIK
17 Februari 2020 4
Prinsip Proyeksi Orthografik dapat dilakukan pada sistem kuadran :
 Kuadran 1 : First Angle Projection (Sistem Eropa)
 Kuadran 3 : Third Angle Projection (Sistem Amerika)
Simbol Proyeksi Sistem
Internasional (ISO) :
 Sistem Eropa :  Sistem Amerika :
1
2
3
4
PRINSIP PROYEKSI

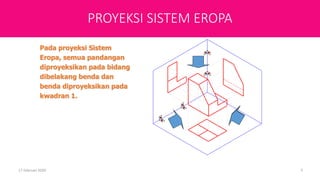

5. First Angle Projection
(Sistem Eropa)
17 Februari 2020 5
Pada proyeksi Sistem
Eropa, semua pandangan
diproyeksikan pada bidang
dibelakang benda dan
benda diproyeksikan pada
kwadran 1.
PROYEKSI SISTEM EROPA

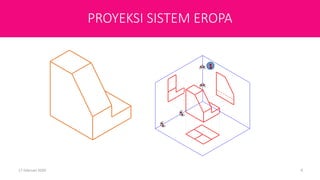

6. First Angle Projection
(Sistem Eropa)
17 Februari 2020 6
1
PROYEKSI SISTEM EROPA

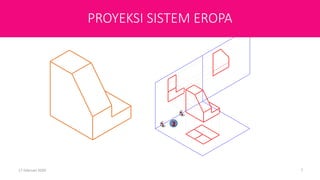

7. First Angle Projection
(Sistem Eropa)
17 Februari 2020 7
2
PROYEKSI SISTEM EROPA

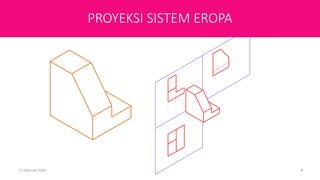

8. First Angle Projection
(Sistem Eropa)
17 Februari 2020 8
PROYEKSI SISTEM EROPA

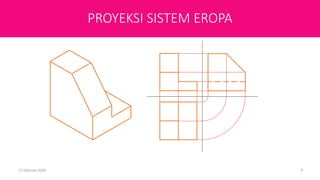

9. First Angle Projection
(Sistem Eropa)
17 Februari 2020 9
PROYEKSI SISTEM EROPA

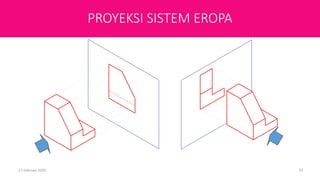

10. First Angle Projection
(Sistem Eropa)
17 Februari 2020 10
PROYEKSI SISTEM EROPA

11. First Angle Projection
(Sistem Eropa)
17 Februari 2020 11
PROYEKSI SISTEM EROPA

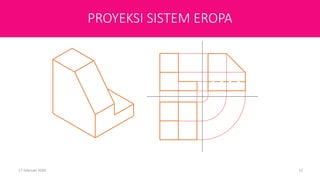

12. First Angle Projection
(Sistem Eropa)
17 Februari 2020 12
PROYEKSI SISTEM EROPA

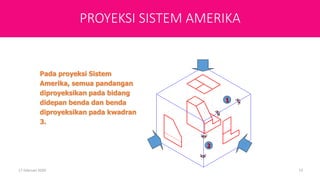

13. Third Angle Projection
(Sistem Amerika)
17 Februari 2020 13
Pada proyeksi Sistem
Amerika, semua pandangan
diproyeksikan pada bidang
didepan benda dan benda
diproyeksikan pada kwadran
3.
2
1
PROYEKSI SISTEM AMERIKA

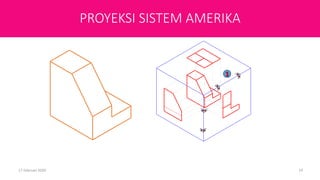

14. Third Angle Projection
(Sistem Amerika)
17 Februari 2020 14
1
PROYEKSI SISTEM AMERIKA

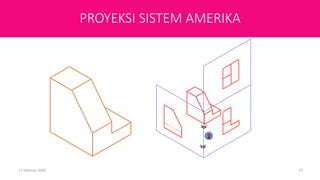

15. Third Angle Projection
(Sistem Amerika)
17 Februari 2020 15
2
PROYEKSI SISTEM AMERIKA

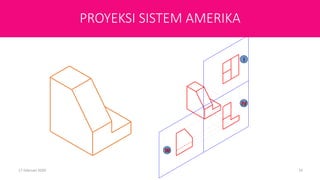

16. Third Angle Projection
(Sistem Amerika)
17 Februari 2020 16
III
IV
I
PROYEKSI SISTEM AMERIKA

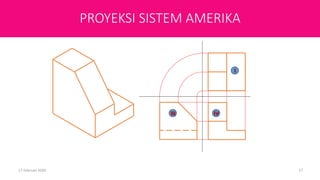

17. Third Angle Projection
(Sistem Amerika)
17 Februari 2020 17
III IV
I
PROYEKSI SISTEM AMERIKA

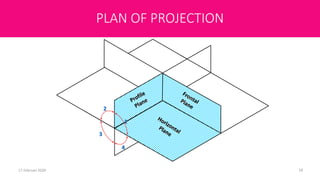

18. Plan of Projection
17 Februari 2020 18
2
1
3
4
PLAN OF PROJECTION

19. Plan of Projection
17 Februari 2020 19
Frontal Projection : Front View
Rear View
Horizontal Projection : Top View
: Bottom View
Profile Projection : Right View
Left View
PLAN OF PROJECTION

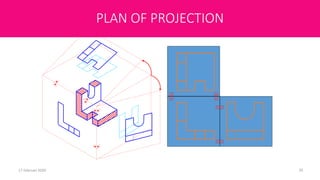

20. Plan of Projection
17 Februari 2020 20
PLAN OF PROJECTION

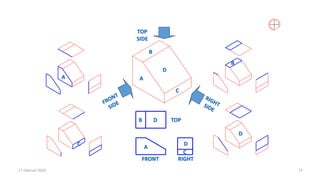

21. 17 Februari 2020 21
A
B
D
C
A
B D
C
D
A
C
B
D
TOP
SIDE
TOP
FRONT RIGHT

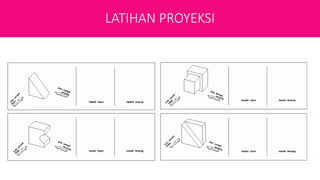

22. LATIHAN PROYEKSI

23. LATIHAN PROYEKSI
