オープンソースBI勉強会 #8 の発表資料です。 https://atnd.org/events/52510 #pentaho_jp

1. 0
Pentaho定型レポート入門
オープンソースBI 勉強会 #8
［2014/07/29］
TwitterID:@teruu

2. 1

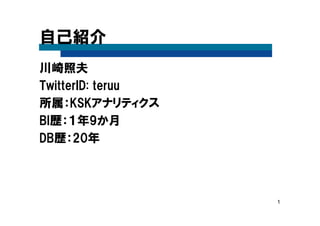

自己紹介
川崎照夫
TwitterID: teruu
所属：KSKアナリティクス
BI歴：１年9か月
DB歴：20年

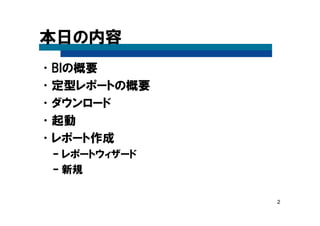

3. 2
本日の内容
•BIの概要
•定型レポートの概要
•ダウンロード
•起動
•レポート作成
– レポートウィザード
– 新規

4. 3

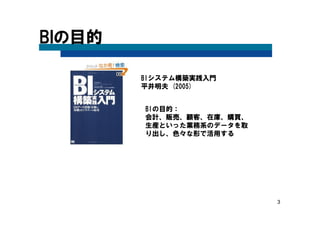

BIの目的
BIの目的：
会計、販売、顧客、在庫、購買、
生産といった業務系のデータを取
り出し、色々な形で活用する
BIシステム構築実践入門
平井明夫 (2005)

5. 4

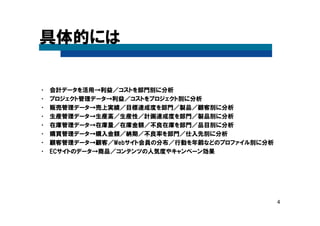

具体的には
• 会計データを活用→利益／コストを部門別に分析
• プロジェクト管理データ→利益／コストをプロジェクト別に分析
• 販売管理データ→売上実績／目標達成度を部門／製品／顧客別に分析
• 生産管理データ→生産高／生産性／計画達成度を部門／製品別に分析
• 在庫管理データ→在庫量／在庫金額／不良在庫を部門／品目別に分析
• 購買管理データ→購入金額／納期／不良率を部門／仕入先別に分析
• 顧客管理データ→顧客／Webサイト会員の分布／行動を年齢などのプロファイル別に分析
• ECサイトのデータ→商品／コンテンツの人気度やキャンペーン効果

6. 5

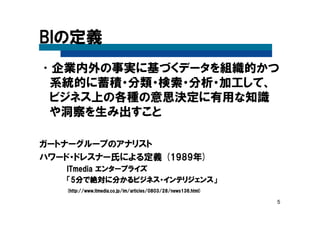

BIの定義
•企業内外の事実に基づくデータを組織的かつ
系統的に蓄積・分類・検索・分析・加工して、
ビジネス上の各種の意思決定に有用な知識
や洞察を生み出すこと
ガートナーグループのアナリスト
ハワード・ドレスナー氏による定義 (1989年)
ITmediaITmediaITmediaITmedia エンタープライズエンタープライズエンタープライズエンタープライズ
「「「「5555分で絶対に分かるビジネス・インテリジェンス分で絶対に分かるビジネス・インテリジェンス分で絶対に分かるビジネス・インテリジェンス分で絶対に分かるビジネス・インテリジェンス」」」」
(http(http(http(http://://://://www.itmedia.co.jp/im/articles/0803/28/news136.html)www.itmedia.co.jp/im/articles/0803/28/news136.html)www.itmedia.co.jp/im/articles/0803/28/news136.html)www.itmedia.co.jp/im/articles/0803/28/news136.html)

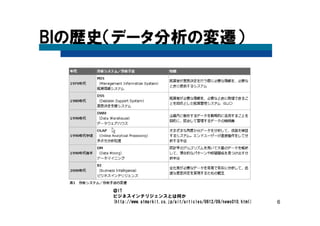

7. 6
BIの歴史（データ分析の変遷）
＠IT
ビジネスインテリジェンスとは何か
(http://www.atmarkit.co.jp/ait/articles/0612/09/news010.html)

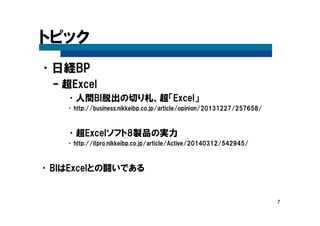

8. 7
トピック
•日経BP
– 超Excel
•人間BI脱出の切り札、超「Excel」
•http://business.nikkeibp.co.jp/article/opinion/20131227/257658/
•超Excelソフト8製品の実力
•http://itpro.nikkeibp.co.jp/article/Active/20140312/542945/
•BIはExcelとの闘いである

9. 8
最近のBIの対立軸
•フォーマルBI
– 多次元キューブ／OLAP
– 構造化
– データ分析基盤
•カジュアルBI
– データ可視化
– アドホック分析
– 統計ソフト、データ分析ソフト的

10. 9

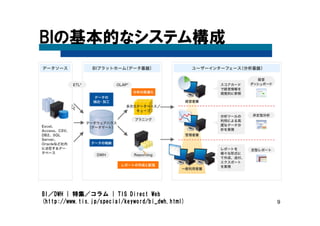

BIの基本的なシステム構成
BI／DWH | 特集／コラム | TIS Direct Web
(http://www.tis.jp/special/keyword/bi_dwh.html)

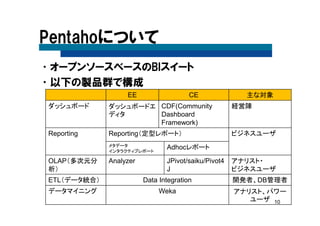

11. 10
Pentahoについて
•オープンソースベースのBIスイート
•以下の製品群で構成
EE CE 主な対象
ダッシュボード ダッシュボードエ
ディタ
CDF(Community
Dashboard
Framework)
経営陣
Reporting Reporting（定型レポート） ビジネスユーザ
メタデータ
インタラクティブレポート
Adhocレポート
OLAP（多次元分
析）
Analyzer JPivot/saiku/Pivot4
J
アナリスト・
ビジネスユーザ
ETL（データ統合） Data Integration 開発者、DB管理者
データマイニング Weka アナリスト、パワー
ユーザ

12. 11

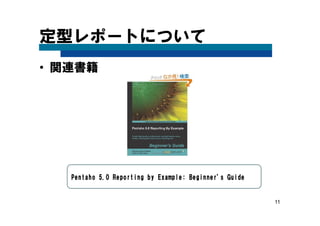

定型レポートについて
• 関連書籍
Pentaho 5.0 Reporting by Example: Beginner's GuidePentaho 5.0 Reporting by Example: Beginner's GuidePentaho 5.0 Reporting by Example: Beginner's GuidePentaho 5.0 Reporting by Example: Beginner's Guide

13. 12

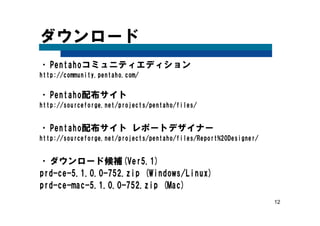

ダウンロード
•Pentahoコミュニティエディション
http://community.pentaho.com/
•Pentaho配布サイト
http://sourceforge.net/projects/pentaho/files/
•Pentaho配布サイト レポートデザイナー
http://sourceforge.net/projects/pentaho/files/Report%20Designer/
•ダウンロード候補(Ver5.1)
prd-ce-5.1.0.0-752.zip (Windows/Linux)
prd-ce-mac-5.1.0.0-752.zip (Mac)

14. 13

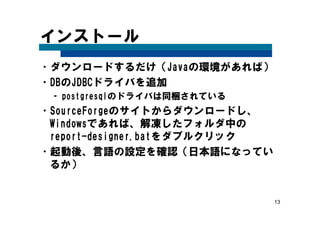

インストール
•ダウンロードするだけ（Javaの環境があれば）
•DBのJDBCドライバを追加
– postgresqlのドライバは同梱されている
•SourceForgeのサイトからダウンロードし、
Windowsであれば、解凍したフォルダ中の
report-designer.batをダブルクリック
•起動後、言語の設定を確認（日本語になってい
るか）

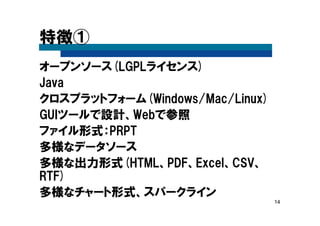

15. 14
特徴①
オープンソース(LGPLライセンス)
Java
クロスプラットフォーム(Windows/Mac/Linux)
GUIツールで設計、Webで参照
ファイル形式：PRPT
多様なデータソース
多様な出力形式(HTML、PDF、Excel、CSV、
RTF)
多様なチャート形式、スパークライン

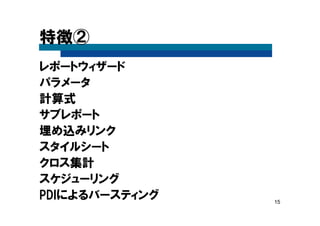

16. 15
特徴②
レポートウィザード
パラメータ
計算式
サブレポート
埋め込みリンク
スタイルシート
クロス集計
スケジューリング
PDIによるバースティング

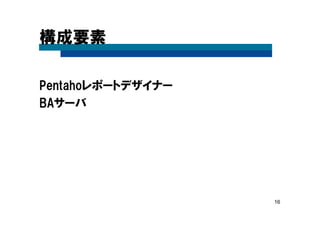

17. 16
構成要素
Pentahoレポートデザイナー
BAサーバ

18. 17
使い方
BIサーバ上で公開
Javaアプリへの組み込み

19. 18

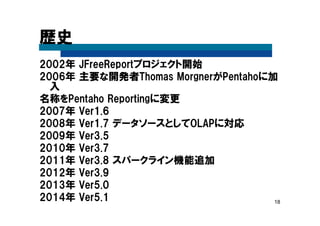

歴史
2002年 JFreeReportプロジェクト開始
2006年 主要な開発者Thomas MorgnerがPentahoに加
入
名称をPentaho Reportingに変更
2007年 Ver1.6
2008年 Ver1.7 データソースとしてOLAPに対応
2009年 Ver3.5
2010年 Ver3.7
2011年 Ver3.8 スパークライン機能追加
2012年 Ver3.9
2013年 Ver5.0
2014年 Ver5.1

20. 19

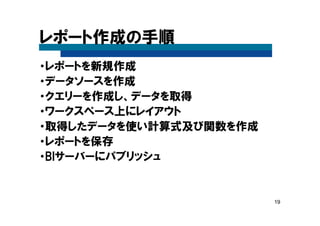

レポート作成の手順
・レポートを新規作成
・データソースを作成
・クエリーを作成し、データを取得
・ワークスペース上にレイアウト
・取得したデータを使い計算式及び関数を作成
・レポートを保存
・BIサーバーにパブリッシュ

21. 20

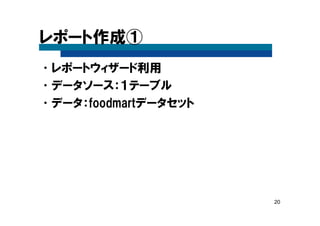

レポート作成①
•レポートウィザード利用
•データソース：１テーブル
•データ：foodmartデータセット

22. 21
起動 Windowsの場合、report-designer.batをダブルク
リックして起動

23. 22

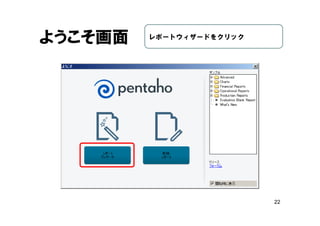

ようこそ画面 レポートウィザードをクリック

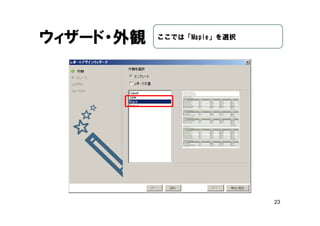

24. 23
ウィザード・外観 ここでは「Maple」を選択

25. 24

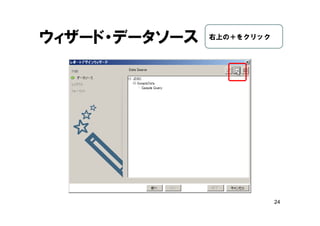

ウィザード・データソース 右上の＋をクリック

26. 25
データソースの種類 「JDBC」を選択

27. 26

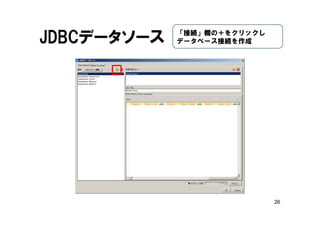

JDBCデータソース 「接続」欄の＋をクリックし
データベース接続を作成

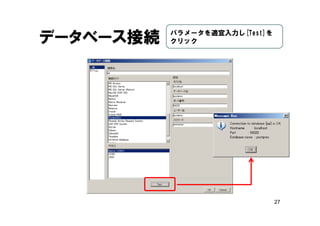

28. 27
データベース接続 パラメータを適宜入力し[Test]を
クリック

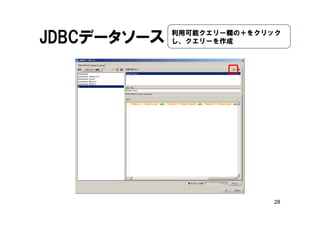

29. 28
JDBCデータソース 利用可能クエリー欄の＋をクリック
し、クエリーを作成

30. 29

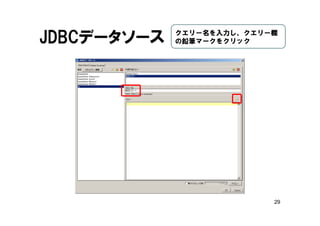

JDBCデータソース クエリー名を入力し、クエリー欄
の鉛筆マークをクリック

31. 30

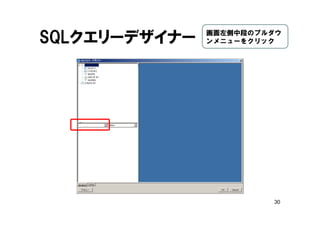

SQLクエリーデザイナー 画面左側中段のプルダウ
ンメニューをクリック

32. 31

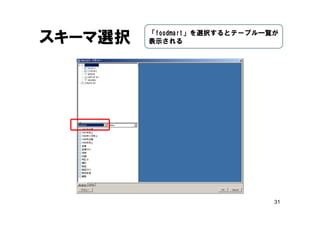

スキーマ選択 「foodmart」を選択するとテーブル一覧が
表示される

33. 32

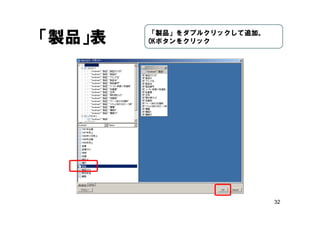

「製品」表 「製品」をダブルクリックして追加。
OKボタンをクリック

34. 33

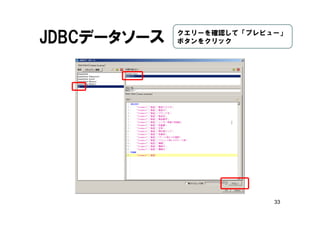

JDBCデータソース クエリーを確認して「プレビュー」
ボタンをクリック

35. 34

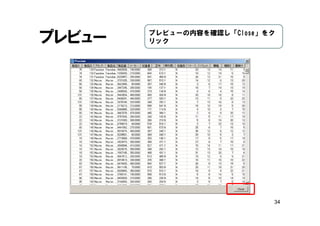

プレビュー プレビューの内容を確認し「Close」をク
リック

36. 35

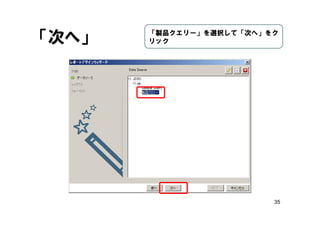

「次へ」 「製品クエリー」を選択して「次へ」をク
リック

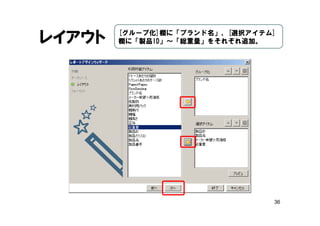

37. 36
レイアウト [グループ化]欄に「ブランド名」、[選択アイテム]
欄に「製品ID」～「総重量」をそれぞれ追加。

38. 37
フォーマット（製品ID） 製品ID列のCount

39. 38

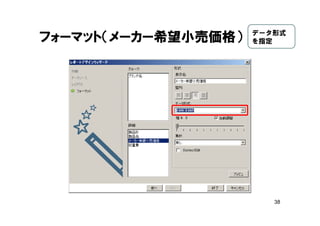

フォーマット（メーカー希望小売価格） データ形式
を指定

40. 39
フォーマット（総重量） [終了]ボタンをクリックし
て、ウィザードを終了

41. 40

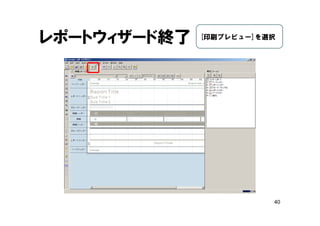

レポートウィザード終了 [印刷プレビュー]を選択

42. 41

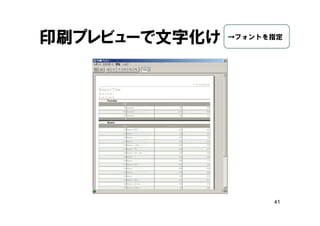

印刷プレビューで文字化け →フォントを指定

43. 42

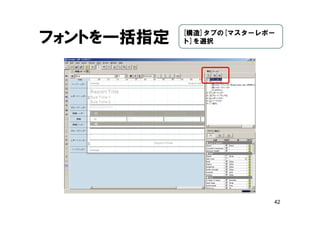

フォントを一括指定 [構造]タブの[マスターレポー
ト]を選択

44. 43

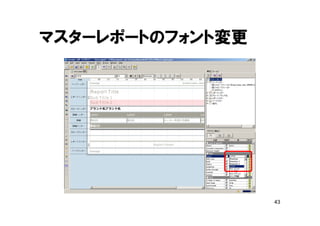

マスターレポートのフォント変更

45. 44
再度、印刷プレビュー 文字化け解消を確認

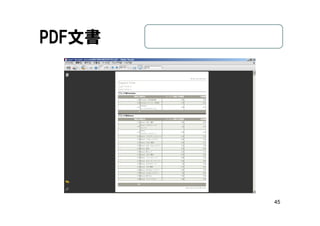

46. 45
PDF文書

47. 46

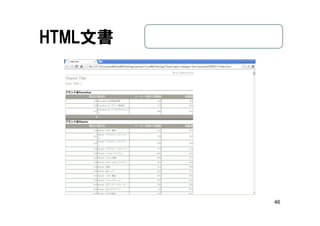

HTML文書

48. 47

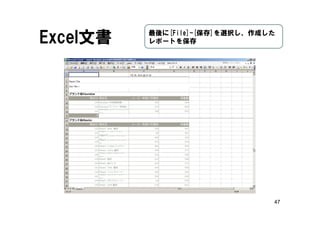

Excel文書 最後に[File]-[保存]を選択し、作成した
レポートを保存

49. 48
レポート作成①
•レポートウィザード利用
•データソース：１テーブル
•データ：foodmartデータセット

50. 49
レポート作成②
•新規レポート作成
•データソース：２テーブル（JOIN）

51. 50

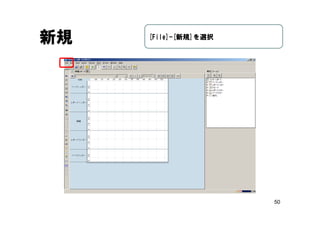

新規 [File]-[新規]を選択

52. 51
[データセット] [データ]タブの[データセット]を右クリッ
ク

53. 52

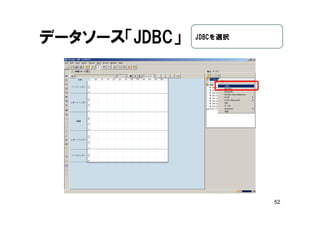

データソース「JDBC」 JDBCを選択

54. 53

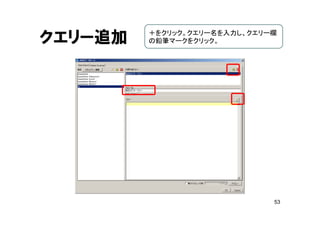

クエリー追加 ＋をクリック。クエリー名を入力し、クエリー欄
の鉛筆マークをクリック。

55. 54
SQLクエリーデザイナー 「製品」「製品クラス」を
ダブルクリックして追加

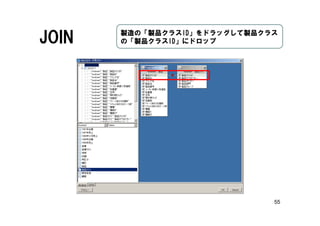

56. 55
JOIN 製造の「製品クラスID」をドラッグして製品クラス
の「製品クラスID」にドロップ

57. 56

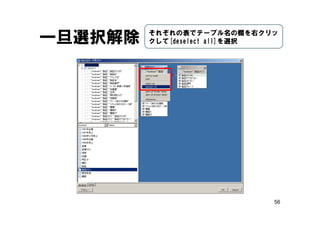

一旦選択解除 それぞれの表でテーブル名の欄を右クリッ
クして[deselect all]を選択

58. 57

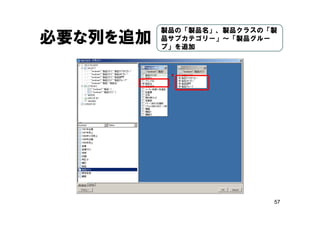

必要な列を追加
製品の「製品名」、製品クラスの「製
品サブカテゴリー」～「製品グルー
プ」を追加

59. 58

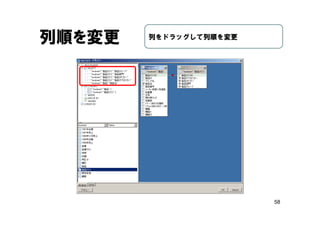

列順を変更 列をドラッグして列順を変更

60. 59

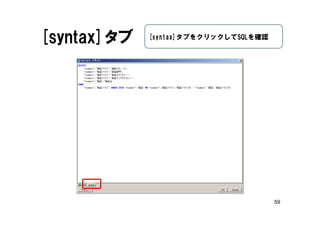

[syntax]タブ [syntax]タブをクリックしてSQLを確認

61. 60

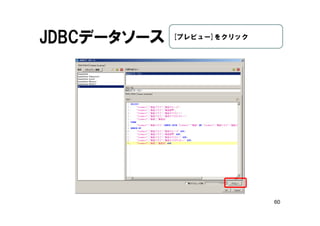

JDBCデータソース [プレビュー]をクリック

62. 61

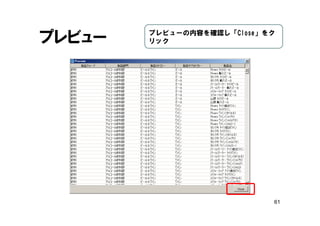

プレビュー プレビューの内容を確認し「Close」をク
リック

63. 62

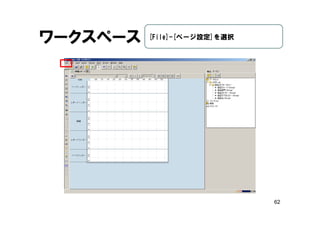

ワークスペース [File]-[ページ設定]を選択

64. 63

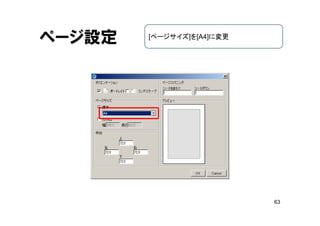

ページ設定 [ページサイズ]を[A4]に変更

65. 64

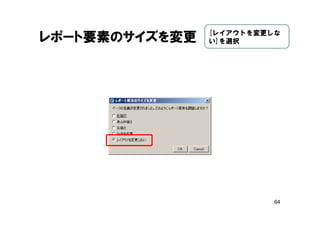

レポート要素のサイズを変更 [レイアウトを変更しな
い]を選択

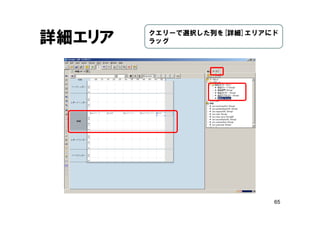

66. 65
詳細エリア クエリーで選択した列を[詳細]エリアにド
ラッグ

67. 66
列幅調整 [構造]タブの[詳細]を表示し５列を選択

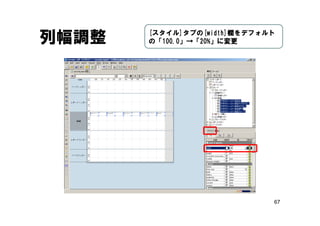

68. 67
列幅調整 [スタイル]タブの[width]欄をデフォルト
の「100.0」→「20%」に変更

69. 68

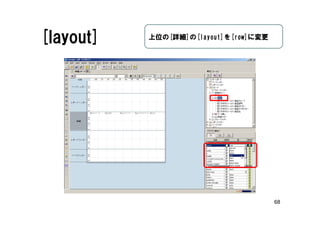

[layout] 上位の[詳細]の[layout]を[row]に変更

70. 69

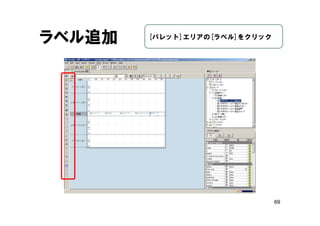

ラベル追加 [パレット]エリアの[ラベル]をクリック

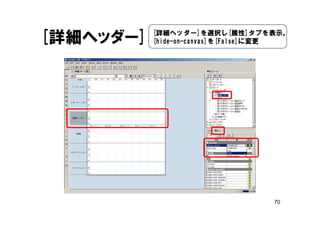

71. 70
[詳細ヘッダー] [詳細ヘッダー]を選択し[属性]タブを表示。
[hide-on-canvas]を[False]に変更

72. 71
ラベル追加 [パレット]エリアの[ラベル]をクリック

73. 72

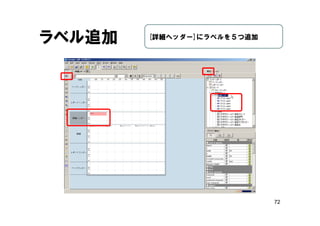

ラベル追加 [詳細ヘッダー]にラベルを５つ追加

74. 73

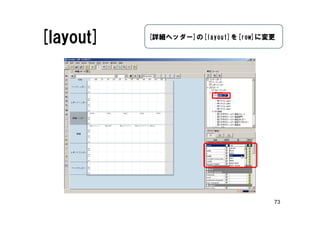

[layout] [詳細ヘッダー]の[layout]を[row]に変更

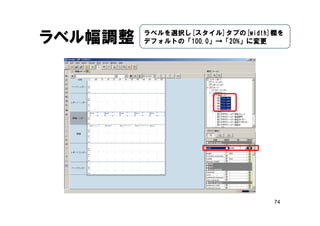

75. 74
ラベル幅調整 ラベルを選択し[スタイル]タブの[width]欄を
デフォルトの「100.0」→「20%」に変更

76. 75

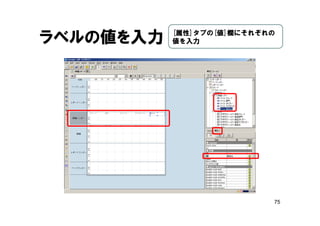

ラベルの値を入力 [属性]タブの[値]欄にそれぞれの
値を入力

77. 76
印刷プレビュー [印刷プレビュー]を表示して内容を確認

78. 77

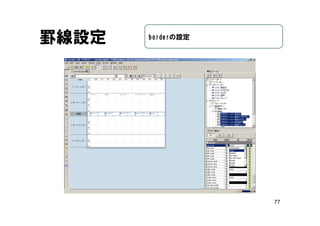

罫線設定 borderの設定

79. 78

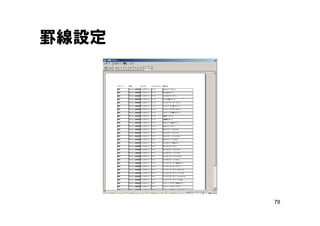

罫線設定

80. 79

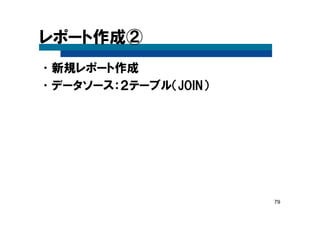

レポート作成②
•新規レポート作成
•データソース：２テーブル（JOIN）

81. 80

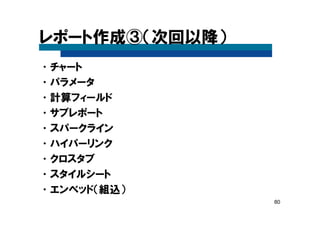

レポート作成③（次回以降）
•チャート
•パラメータ
•計算フィールド
•サブレポート
•スパークライン
•ハイパーリンク
•クロスタブ
•スタイルシート
•エンベッド（組込）

82. 81

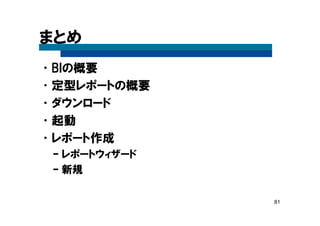

まとめ
•BIの概要
•定型レポートの概要
•ダウンロード
•起動
•レポート作成
– レポートウィザード
– 新規

83. 82
不明な点
•Pentahoのフォーラムへ
– 日本語でコミュニティー・サポート
http://forums.pentaho.com/forumdisplay.php?86

84. 83

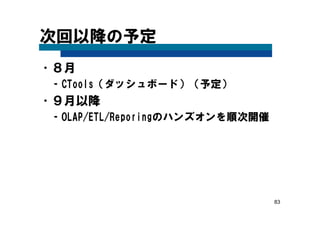

次回以降の予定
•８月
– CTools（ダッシュボード）（予定）
•９月以降
– OLAP/ETL/Reporingのハンズオンを順次開催
