1. PENGEMBANGAN
PROGRAM
TERSTRUKTUR
Meriska Defriani, S.Komp

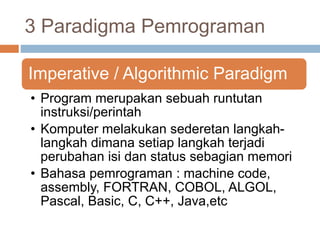

2. 3 Paradigma Pemrograman
Imperative / Algorithmic Paradigm
• Program merupakan sebuah runtutan
instruksi/perintah
• Komputer melakukan sederetan langkah-langkah
dimana setiap langkah terjadi
perubahan isi dan status sebagian memori
• Bahasa pemrograman : machine code,
assembly, FORTRAN, COBOL, ALGOL,
Pascal, Basic, C, C++, Java,etc

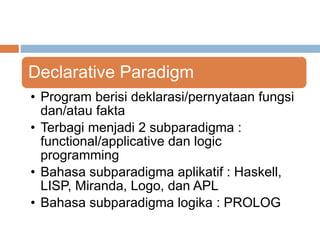

3. Declarative Paradigm
• Program berisi deklarasi/pernyataan fungsi
dan/atau fakta
• Terbagi menjadi 2 subparadigma :
functional/applicative dan logic
programming
• Bahasa subparadigma aplikatif : Haskell,
LISP, Miranda, Logo, dan APL
• Bahasa subparadigma logika : PROLOG

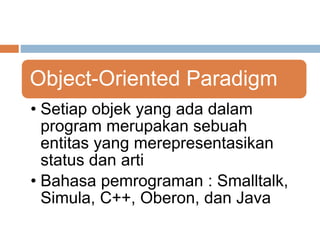

4. Object-Oriented Paradigm
• Setiap objek yang ada dalam
program merupakan sebuah
entitas yang merepresentasikan
status dan arti
• Bahasa pemrograman : Smalltalk,
Simula, C++, Oberon, dan Java

5.  Pada tahun 1960-1970 terjadi software crisis
yang disebabkan pemecahan masalah yang
semakin rumit sehingga :
Penjadwalan dan estimasi biaya sering tidak
akurat
Produktivitas program rendah
Kualitas perangkat lunak yang tidak baik

6.  Untuk mengatasi krisis tersebut dikembangkan 2
metoda, yaitu :
Portability  meminimalisasi machine dependency
Peningkatan program correctness
 Structured Programming
 Menghasilkan program yang readability dan mantainability
 Hanya menggunakan sequences, conditions, dan repetitions, tanpa
perintah jump atau goto
 Modular Programming
 Mencacah program menjadi modul-modul yang bertingkat sesuai
hirarki
 Information Hiding
 Melengkapi modular programming
 Modul di desain agar informasi yang ada pada suatu modul tidak
tampak oleh modul yang lain

7.  Pada 1980-an dikembangkan teknik object
orientation dan functional programming
 Dua dekade selanjutnya dikembangkan 3 teknik
baru, yaitu:
Parallel programming  algoritma didekomposisi
menjadi banyak task yang kemudian dikerjaan oleh
banyak prosesor secara simultan
Genetic programming  untuk memproses hasil
proses parse tree, contoh : LISP
Bio-computing  penggunaan komputer dalam riset
biologi

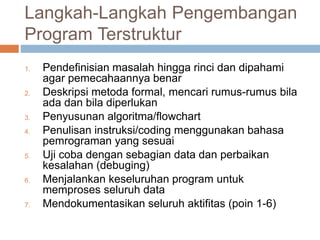

9. Langkah-Langkah Pengembangan
Program Terstruktur
1. Pendefinisian masalah hingga rinci dan dipahami
agar pemecahaannya benar
2. Deskripsi metoda formal, mencari rumus-rumus bila
ada dan bila diperlukan
3. Penyusunan algoritma/flowchart
4. Penulisan instruksi/coding menggunakan bahasa
pemrograman yang sesuai
5. Uji coba dengan sebagian data dan perbaikan
kesalahan (debuging)
6. Menjalankan keseluruhan program untuk
memproses seluruh data
7. Mendokumentasikan seluruh aktifitas (poin 1-6)

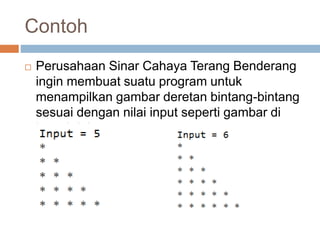

10. Contoh
 Perusahaan Sinar Cahaya Terang Benderang
ingin membuat suatu program untuk
menampilkan gambar deretan bintang-bintang
sesuai dengan nilai input seperti gambar di
bawah ini :

11. Apa yang harus
dilakukan developer?

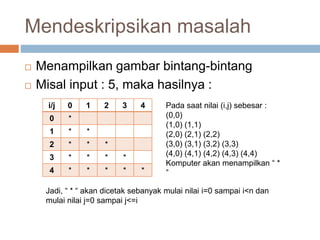

12. Mendeskripsikan masalah
 Menampilkan gambar bintang-bintang
 Misal input : 5, maka hasilnya :
i/j 0 1 2 3 4
0 *
1 * *
2 * * *
3 * * * *
4 * * * * *
Pada saat nilai (i,j) sebesar :
(0,0)
(1,0) (1,1)
(2,0) (2,1) (2,2)
(3,0) (3,1) (3,2) (3,3)
(4,0) (4,1) (4,2) (4,3) (4,4)
Komputer akan menampilkan “ *
”
Jadi, “ * “ akan dicetak sebanyak mulai nilai i=0 sampai i<n dan
mulai nilai j=0 sampai j<=i

13. Rumus?

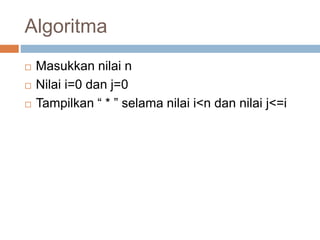

14. Algoritma
 Masukkan nilai n
 Nilai i=0 dan j=0
 Tampilkan “ * ” selama nilai i<n dan nilai j<=i

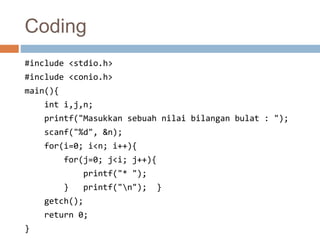

15. Coding
#include <stdio.h>
#include <conio.h>
main(){
int i,j,n;
printf("Masukkan sebuah nilai bilangan bulat : ");
scanf("%d", &n);
for(i=0; i<n; i++){
for(j=0; j<i; j++){
printf("* ");
} printf("n"); }
getch();
return 0;
}

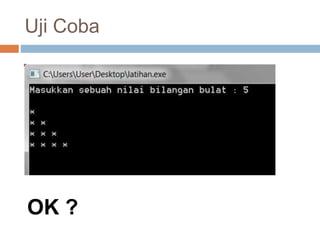

16. Uji Coba
OK ?

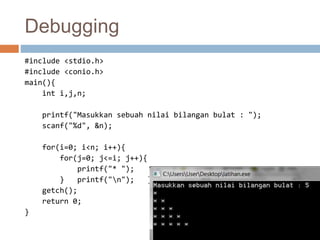

17. Debugging
#include <stdio.h>
#include <conio.h>
main(){
int i,j,n;
printf("Masukkan sebuah nilai bilangan bulat : ");
scanf("%d", &n);
for(i=0; i<n; i++){
for(j=0; j<=i; j++){
printf("* ");
} printf("n"); }
getch();
return 0;
}

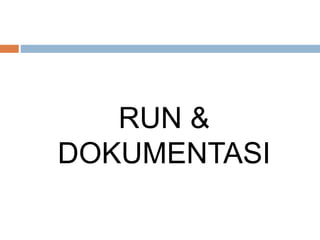

18. RUN &
DOKUMENTASI

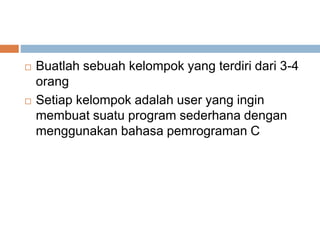

19.  Buatlah sebuah kelompok yang terdiri dari 3-4
orang
 Setiap kelompok adalah user yang ingin
membuat suatu program sederhana dengan
menggunakan bahasa pemrograman C

20.  Setiap kelompok adalah pihak developer yang
akan membangun sebuah program yang
sesuai dengan permintaan user
 Pihak developer wajib membuat program
dengan langkah-langkah untuk
mengembangkan program secara terstruktur
yang telah diberikan
 Pihak developer memiliki waktu 2 minggu

21. Dokumentasi : Diketik di kertas
A4
 Cover : Judul program dan nama kelompok
 1. Deskripsi Masalah : Dijelaskan secara detail
apa permintaan user, input, dan output
 2. Rumus : Jika ada
 3. Algoritma program : flowchart
 4. Coding : Dicantumkan sourcecode-nya,
menggunakan bahasa dan software apa
 5. Uji Coba : Dijelaskan berapa kali perbaikan,
bagianmana yang diperbaiki, letak kesulitannya
dimana, screenshoot hasilnya
 6. Keberhasilan program : berhasil/tidaknya
program, screenshoot hasil
