- 1. 2015 2 11年月 日 GR-SAKURA TINETで 1 GR-SAKURA で ITRON & TCP/IP(TINET) アライブビジョンソフトウェア株式会社 高橋和浩 TOPPERS 特別会員 / 個人（最近なりまし た）
- 2. 2015 2 11年月 日 GR-SAKURA TINETで 2 背景 / 趣旨 1.RXduino RXduino 関係のライブラリを使えば、 TCP/IP も利用可能。 あえてその方法でないことをやります。 2.TOPPERS/ASP で GR-SAKURA で TCP/IP 利用 リアルタイム OS の一つで ITRON 系のもので TOPPERS プロ ジェクトの TOPPERS/ASP という OS があり、 GR-SAKURA で TCP/IP がそ のまま動くものそのものは公開されていない？ 目的は、 TOPPERS/ASP+GR-SAKURA で TINET を動かしたい。 TINET を動かすなら H8 を使うということから脱却したいというだけ の理由です。 さらに、今回は、 CS+( 旧名称 CubeSuite+) の統合環境を使う編です 。
- 3. 2015 2 11年月 日 GR-SAKURA TINETで 3 能書き • ECHONET-lite が公開されています • ECHONET-lite の公開されたパッケージは 、 GR-SAKURA をターゲットとしたソー スが公開されています。 • それから、逆に ECHONET-LITE のみ外 して、素の TINET を利用できるようにし ます。 • とりあえず、 TINET の echos4 （ IPV4 ECHO サーバ ) を手っ取り早く動くよう にします。
- 4. 2015 2 11年月 日 GR-SAKURA TINETで 4 必要なもの • 1)GR-SAKURA • 2)Windows PC • 3)CS+ インストールファイル • 4)ECNL GR-SAKURA 用ファイル • 5)TINET だけにする追加ファイル • 6)E1 デバッガー（無くてもなんとか） • 7)FT232RL （無くてもなんとか） • 8)LAN クロスケーブルまたはハブ
- 5. 2015 2 11年月 日 GR-SAKURA TINETで 5 大筋の手順 • 1) 必要なもの 3)4)5) をダウンロード • 2)CS+ をインストール • 3) 必要なもの 4)5) を解凍 • 4) ビルドと実行
- 6. 2015 2 11年月 日 GR-SAKURA TINETで 6 手順詳細 1. 必要なもののダウンロード • CS+ のダウンロード • http://japan.renesas.com/request?SCREEN_ID
- 7. 2015 2 11年月 日 GR-SAKURA TINETで 7
- 8. 2015 2 11年月 日 GR-SAKURA TINETで 8 ECNL のダウンロード https://www.toppers.jp/ecnl-download.html
- 9. 2015 2 11年月 日 GR-SAKURA TINETで 9 追加ファイル http://sourceforge.jp/users/alvstakahashi/pf/TOPPERS_ETC/files/
- 10. 2015 2 11年月 日 GR-SAKURA TINETで 10 2.CS+ のインストール • ダイアログに従ってインストールします。 RH850 のツールチェーンはインストール しなくてもいいです。
- 11. 2015 2 11年月 日 GR-SAKURA TINETで 11 3. 必要なもの 4)5) を解凍 • どこでもいいですが、たぶん CS+ は問題なくなっていると思いま すが、英数字だけで path が示されれるところに解凍します。 • 例では、 subst U: をホームディレクトリにします。 • 4) を解凍すると • ecnl_gr_sakura-1.0.1csp • sample • その他 • というフォルダ構成になります。 • 追加ファイルは同様に • RX-TINET-diffcsp • sample • というフォルダ構成になっていますので、構成にあわせ て、 ecnl_gr_sakura-1.0.1 にコピーしてください。 • それぞれ echos4 というフォルダが追加されます。

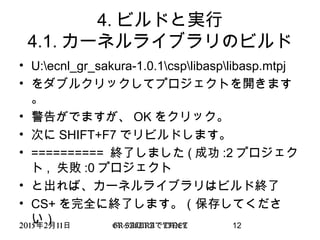

- 12. 2015 2 11年月 日 GR-SAKURA TINETで 12 4. ビルドと実行 4.1. カーネルライブラリのビルド • U:ecnl_gr_sakura-1.0.1csplibasplibasp.mtpj • をダブルクリックしてプロジェクトを開きます 。 • 警告がでますが、 OK をクリック。 • 次に SHIFT+F7 でリビルドします。 • ========== 終了しました ( 成功 :2 プロジェク ト , 失敗 :0 プロジェクト • と出れば、カーネルライブラリはビルド終了 • CS+ を完全に終了します。（保存してくださ い）
- 13. 2015 2 11年月 日 GR-SAKURA TINETで 13 4.2.echos4 プロジェクト • U:ecnl_gr_sakura-1.0.1cspechos4echos4.mtpj • をダブルクリックして読み込みます。 • 次に SHIFT+F7 でリビルドします。 • ========== 終了しました ( 成功 :3 プロ ジェクト , 失敗 :0 プロジェクト ) • とでれば、ビルド終了です。
- 14. 2015 2 11年月 日 GR-SAKURA TINETで 14 4.3. 接続 / 結線 • ここで全部接続します。 • PC --- E1 ---- GR-SAKURA --- (LAN) --- HUB -- (LAN)---- PC • GR-SAKURA --- ( ショート線 ) -- FT232RL --- (USB) --- PC • PC の LAN は 172.25.129.200 mask 255.255.255.0 に設定します。
- 15. 2015 2 11年月 日 GR-SAKURA TINETで 15 4.4. デバッガの起動 • ターゲットと E1 と PC をつなぎます。 • メニュー 「デバッグ」「デバッグツー ルへダウンロード」でロードまでされま す。
- 16. 2015 2 11年月 日 GR-SAKURA TINETで 16
- 17. 2015 2 11年月 日 GR-SAKURA TINETで 17 4.5. 実行 • F5 で実行します。 • (teraterm で ) ログが出るのを確認します 。 • ping 172.25.129.205 で応答を確認します。 • 新たに teraterm で 172.25.129.205 ポート 7 で接続、キーボードのエコー バックを確認する（ ENTER までいれる）
- 18. 2015 2 11年月 日 GR-SAKURA TINETで 18
