Dokumen ini menjelaskan kompetensi dasar dalam menginstal sistem operasi, termasuk langkah-langkah instalasi, jenis media penyimpanan, partisi harddisk, dan format harddisk. Peserta didik diharapkan memahami konsep partisi, manfaatnya, serta dapat mengidentifikasi jenis-jenisnya dan jenis format file system seperti FAT dan NTFS. Selain itu, juga diuraikan pengorganisasian file dengan partisi dan cara-format yang tepat untuk mempersiapkan harddisk sebelum menyimpan data.

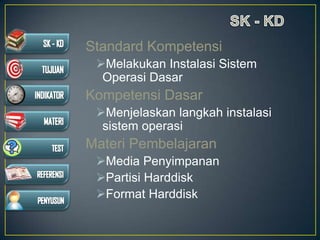

2. Standard Kompetensi
Melakukan Instalasi Sistem
Operasi Dasar
Kompetensi Dasar
Menjelaskan langkah instalasi
sistem operasi
Materi Pembelajaran
Media Penyimpanan
Partisi Harddisk
Format Harddisk

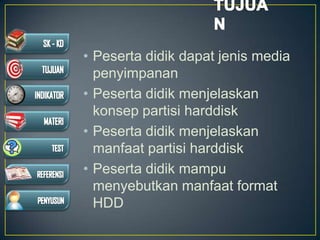

3. • Peserta didik dapat jenis media
penyimpanan
• Peserta didik menjelaskan
konsep partisi harddisk
• Peserta didik menjelaskan
manfaat partisi harddisk
• Peserta didik mampu
menyebutkan manfaat format
HDD

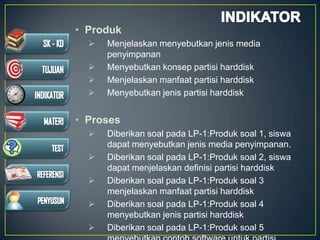

4. • Produk
 Menjelaskan menyebutkan jenis media
penyimpanan
 Menyebutkan konsep partisi harddisk
 Menjelaskan manfaat partisi harddisk
 Menyebutkan jenis partisi harddisk
• Proses
 Diberikan soal pada LP-1:Produk soal 1, siswa
dapat menyebutkan jenis media penyimpanan.
 Diberikan soal pada LP-1:Produk soal 2, siswa
dapat menjelaskan definisi partisi harddisk
 Diberikan soal pada LP-1:Produk soal 3
menjelaskan manfaat partisi harddisk
 Diberikan soal pada LP-1:Produk soal 4
menyebutkan jenis partisi harddisk
 Diberikan soal pada LP-1:Produk soal 5

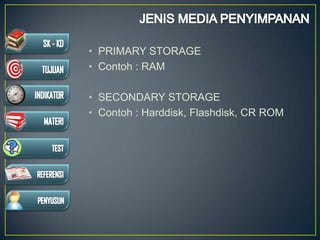

6. • PRIMARY STORAGE
• Contoh : RAM
• SECONDARY STORAGE
• Contoh : Harddisk, Flashdisk, CR ROM

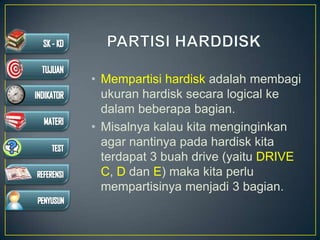

7. • Mempartisi hardisk adalah membagi
ukuran hardisk secara logical ke
dalam beberapa bagian.
• Misalnya kalau kita menginginkan
agar nantinya pada hardisk kita
terdapat 3 buah drive (yaitu DRIVE
C, D dan E) maka kita perlu
mempartisinya menjadi 3 bagian.

8. 1) Untuk lebih memudahkan
pengorganisasian file, Misalnya partisi satu
untuk menyimpan sistem operasi dan
program aplikasi, partisi kedua untuk
peyimpanan data dan partisi ketiga untuk
backup data.
2) Memisahkan sistem operasi yang satu
dengan sistem operasi yang lain apabila
kita berniat meng-install lebih dari satu
sistem operasi.
3) Meningkatkan performa komputer (waktu
akses hardisk), terutama untuk hardisk
yang berukuran besar.

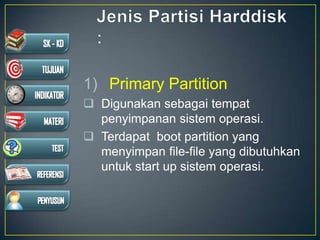

9. 1) Primary Partition
 Digunakan sebagai tempat
penyimpanan sistem operasi.
 Terdapat boot partition yang
menyimpan file-file yang dibutuhkan
untuk start up sistem operasi.

10. 2) Extended Partition
Merupakan partisi pembatas antara
primary partition dan logical partition.
Dalam Extended partition ini dapat
terdiri dari satu atau lebih logical
partition. Extended partition ini
bukanlah sebuah drive melainkan
hanya pembatas saja.

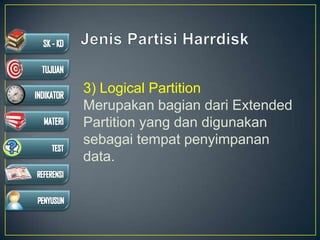

11. 3) Logical Partition
Merupakan bagian dari Extended
Partition yang dan digunakan
sebagai tempat penyimpanan
data.

12.  Sebuah hardisk dapat dipartisi
menjadi maksimal 4 buah primary
partition tanpa extended partition,
atau maksimal 3 buah primary
partition kalau terdapat extended
partition.
 Ilustrasi Partisi harddisk :

13. 1) Mempartisi hardisk pada saat
menginstall Sistem Operasi.

15. 3) Menggunakan program
manajemen partisi hardisk seperti
misalnya EASEUS Partition Master.

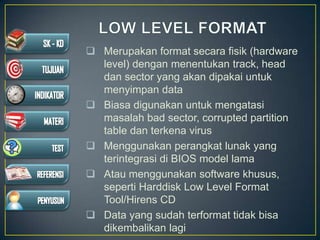

17.  Merupakan format secara fisik (hardware
level) dengan menentukan track, head
dan sector yang akan dipakai untuk
menyimpan data
 Biasa digunakan untuk mengatasi
masalah bad sector, corrupted partition
table dan terkena virus
 Menggunakan perangkat lunak yang
terintegrasi di BIOS model lama
 Atau menggunakan software khusus,
seperti Harddisk Low Level Format
Tool/Hirens CD
 Data yang sudah terformat tidak bisa
dikembalikan lagi

18.  Dilakukan dengan cara
mempersiapkan harddisk agar siap
menerima data.
 Format dilakukan pada suatu
partisi dengan menggunakan
system tertentu yang disebut
dengan file system
 Data yang sudah terformat bisa
dikembalikan lagi dengan
menggunakan software khusus

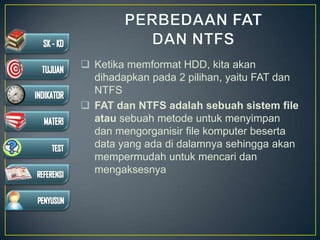

19.  Ketika memformat HDD, kita akan
dihadapkan pada 2 pilihan, yaitu FAT dan
NTFS
 FAT dan NTFS adalah sebuah sistem file
atau sebuah metode untuk menyimpan
dan mengorganisir file komputer beserta
data yang ada di dalamnya sehingga akan
mempermudah untuk mencari dan
mengaksesnya

20.  Merupakan sistem file yang menggunakan
struktur tabel alokasi berkas sebagai cara
dirinya beroperasi.
 Jenis FAT adalah FAT12, FAT16, FAT32
 FAT 16 kompatibel hampir di semua Operating
System baik itu WIndows 95/98/me, OS/2 ,
Linux dan bahkan Unix
 FAT16 tidak mendukung kompresi , enkripsi dan
kontrol akses dalam partisi.
 FAT32 merupakan pengembangan lebih dari
FAT16
 Mempunyai jumlah cluster yang lebih besar
dalam partisi
 Biasa digunakan untuk DOS/WIndows 95/98/me

21. • NTFS dapat di terima oleh semua OS dan
cepat dalam penggunaannya.
• NTFS memberikan fitur keamanan yang
sangat tinggi, kompresi data yang bagus
serta enkripsi data yang susah ditembus
• Merupakan sistem file default saat instalasi
Windows XP
• NTFS memiliki fitur indexing yang baik, hal
ini menguntungkan jika pengguna sering
melakukan searching file dibanding FAT32

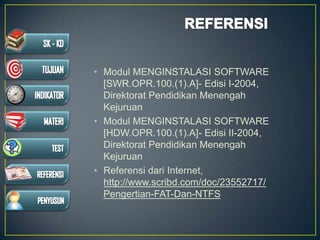

22. • Modul MENGINSTALASI SOFTWARE
[SWR.OPR.100.(1).A]- Edisi I-2004,
Direktorat Pendidikan Menengah
Kejuruan
• Modul MENGINSTALASI SOFTWARE
[HDW.OPR.100.(1).A]- Edisi II-2004,
Direktorat Pendidikan Menengah
Kejuruan
• Referensi dari Internet,
http://www.scribd.com/doc/23552717/
Pengertian-FAT-Dan-NTFS
