U dokumentu se opisuje studija slučaja implementacije Oracle Service Bus za Splitsku banku, s naglaskom na razvoj aplikacije koja povezuje postojeće i nove bankovne sustave. Ističu se ključni zahtjevi za stabilnost, sigurnost i fleksibilnost rješenja, te prednosti korištenja Oracle Service Bus-a kao integracijske platforme. Napominje se da se sustav može uspješno koristiti za transformaciju, prijenos i usmjeravanje poruka s različitim komunikacijskim protokolima.

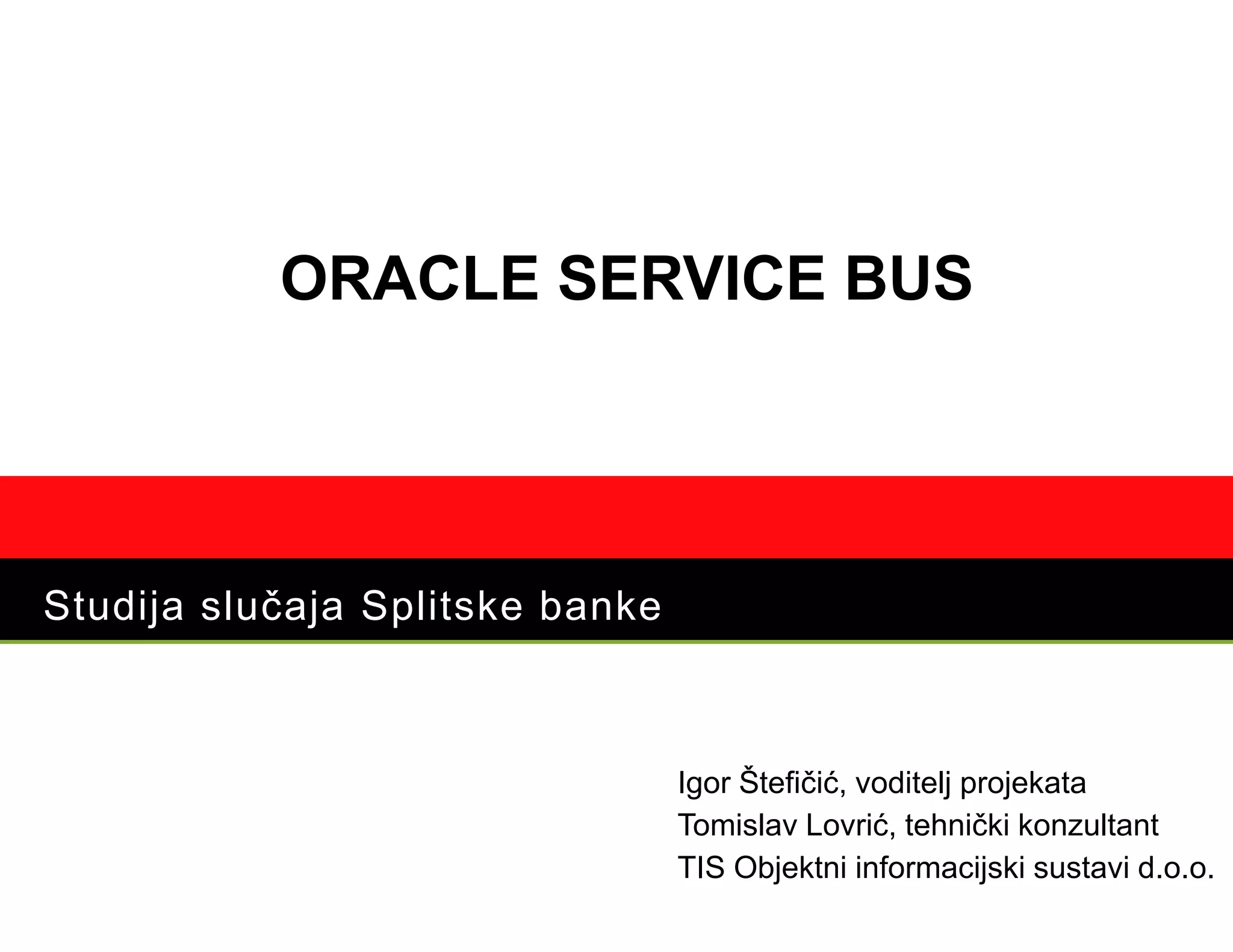

1. ORACLE SERVICE BUS
Studija slučaja Splitske banke
Igor Štefičić, voditelj projekata
Tomislav Lovrić, tehnički konzultant
TIS Objektni informacijski sustavi d.o.o.

2. TIS Objektni informacijski sustavi d.o.o.

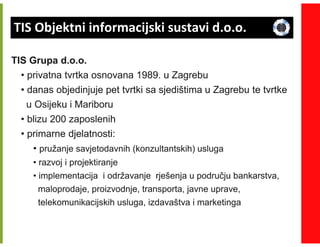

TIS Grupa d.o.o.
• privatna tvrtka osnovana 1989. u Zagrebu
• danas objedinjuje pet tvrtki sa sjedištima u Zagrebu te tvrtke
u Osijeku i Mariboru
• blizu 200 zaposlenih
• primarne djelatnosti:
• pružanje savjetodavnih (konzultantskih) usluga
• razvoj i projektiranje
• implementacija i održavanje rješenja u području bankarstva,
maloprodaje, proizvodnje, transporta, javne uprave,
telekomunikacijskih usluga, izdavaštva i marketinga

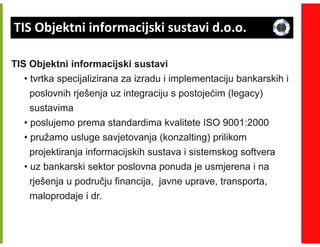

3. TIS Objektni informacijski sustavi d.o.o.
TIS Objektni informacijski sustavi
• tvrtka specijalizirana za izradu i implementaciju bankarskih i
poslovnih rješenja uz integraciju s postojećim (legacy)
sustavima
• poslujemo prema standardima kvalitete ISO 9001:2000
• pružamo usluge savjetovanja (konzalting) prilikom
projektiranja informacijskih sustava i sistemskog softvera
• uz bankarski sektor poslovna ponuda je usmjerena i na
rješenja u području financija, javne uprave, transporta,
maloprodaje i dr.

4. TIS Objektni informacijski sustavi d.o.o.

5. TIS Objektni informacijski sustavi d.o.o.

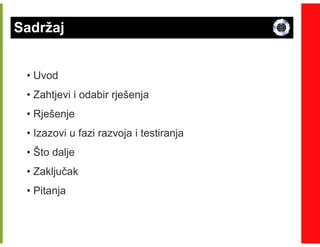

6. Sadržaj
• Uvod
• Zahtjevi i odabir rješenja
• Rješenje
• Izazovi u fazi razvoja i testiranja
• Što dalje
• Zaključak
• Pitanja

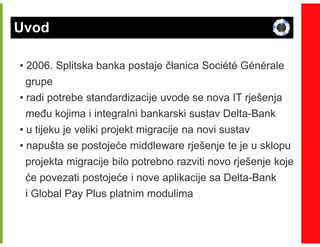

7. Uvod
• 2006. Splitska banka postaje članica Société Générale
grupe
• radi potrebe standardizacije uvode se nova IT rješenja
meñu kojima i integralni bankarski sustav Delta-Bank
Delta-
• u tijeku je veliki projekt migracije na novi sustav
• napušta se postojeće middleware rješenje te je u sklopu
projekta migracije bilo potrebno razviti novo rješenje koje
će povezati postojeće i nove aplikacije sa Delta-Bank
Delta-
i Global Pay Plus platnim modulima

8. Zahtjevi i odabir rješenja

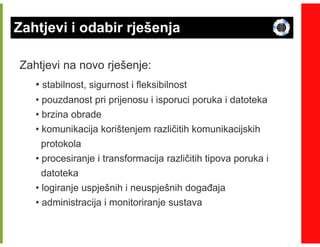

Zahtjevi na novo rješenje:
• stabilnost, sigurnost i fleksibilnost
• pouzdanost pri prijenosu i isporuci poruka i datoteka
• brzina obrade
• komunikacija korištenjem različitih komunikacijskih
protokola
• procesiranje i transformacija različitih tipova poruka i
datoteka
• logiranje uspješnih i neuspješnih dogañaja
• administracija i monitoriranje sustava

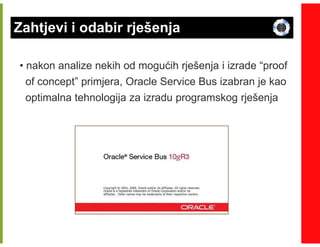

9. Zahtjevi i odabir rješenja
• nakon analize nekih od mogućih rješenja i izrade “proof
of concept” primjera, Oracle Service Bus izabran je kao
optimalna tehnologija za izradu programskog rješenja

10. Zahtjevi i odabir rješenja

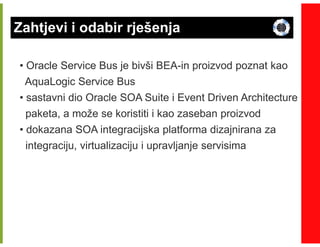

• Oracle Service Bus je bivši BEA-in proizvod poznat kao
BEA-
AquaLogic Service Bus
• sastavni dio Oracle SOA Suite i Event Driven Architecture
paketa, a može se koristiti i kao zaseban proizvod
• dokazana SOA integracijska platforma dizajnirana za
integraciju, virtualizaciju i upravljanje servisima

11. Zahtjevi i odabir rješenja

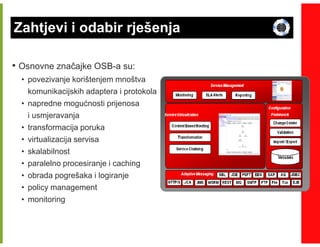

• Osnovne značajke OSB-a su:
OSB-
• povezivanje korištenjem mnoštva
komunikacijskih adaptera i protokola
• napredne mogućnosti prijenosa
i usmjeravanja
• transformacija poruka
• virtualizacija servisa
• skalabilnost
• paralelno procesiranje i caching
• obrada pogrešaka i logiranje
• policy management
• monitoring

12. Rješenje

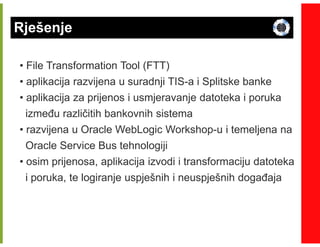

• File Transformation Tool (FTT)
• aplikacija razvijena u suradnji TIS-a i Splitske banke
TIS-
• aplikacija za prijenos i usmjeravanje datoteka i poruka
izmeñu različitih bankovnih sistema
• razvijena u Oracle WebLogic Workshop-u i temeljena na
Workshop-
Oracle Service Bus tehnologiji
• osim prijenosa, aplikacija izvodi i transformaciju datoteka
i poruka, te logiranje uspješnih i neuspješnih dogañaja

13. Rješenje

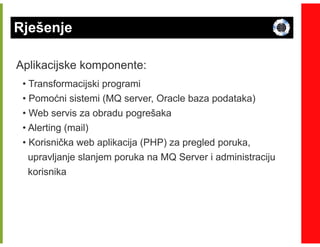

Aplikacijske komponente:
• Transformacijski programi
• Pomoćni sistemi (MQ server, Oracle baza podataka)
• Web servis za obradu pogrešaka
• Alerting (mail)
• Korisnička web aplikacija (PHP) za pregled poruka,
upravljanje slanjem poruka na MQ Server i administraciju
korisnika

14. Rješenje
Arhitektura rješenja
Klijent aplikacija
DELTA-BANK
VANJSKI SISTEMI
AIX Server
FTT
AIX, Windows, UNIX
GPP
UNIX
Oracle
database
AIX Server

15. Rješenje

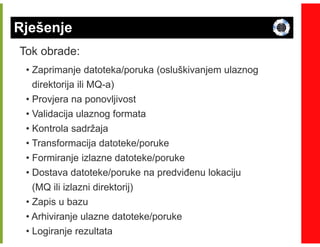

Tok obrade:
• Zaprimanje datoteka/poruka (osluškivanjem ulaznog
direktorija ili MQ-a)
MQ-
• Provjera na ponovljivost
• Validacija ulaznog formata
• Kontrola sadržaja
• Transformacija datoteke/poruke
• Formiranje izlazne datoteke/poruke
• Dostava datoteke/poruke na predviñenu lokaciju
(MQ ili izlazni direktorij)
• Zapis u bazu
• Arhiviranje ulazne datoteke/poruke
• Logiranje rezultata

16. Rješenje

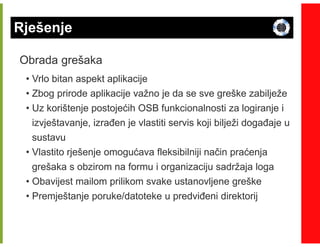

Obrada grešaka
• Vrlo bitan aspekt aplikacije
• Zbog prirode aplikacije važno je da se sve greške zabilježe
• Uz korištenje postojećih OSB funkcionalnosti za logiranje i
izvještavanje, izrañen je vlastiti servis koji bilježi dogañaje u
sustavu
• Vlastito rješenje omogućava fleksibilniji način praćenja
grešaka s obzirom na formu i organizaciju sadržaja loga
• Obavijest mailom prilikom svake ustanovljene greške
• Premještanje poruke/datoteke u predviñeni direktorij

17. Rješenje

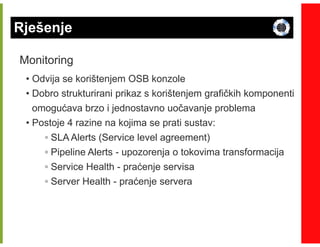

Monitoring
• Odvija se korištenjem OSB konzole
• Dobro strukturirani prikaz s korištenjem grafičkih komponenti
omogućava brzo i jednostavno uočavanje problema
• Postoje 4 razine na kojima se prati sustav:
◦ SLA Alerts (Service level agreement)
◦ Pipeline Alerts - upozorenja o tokovima transformacija
◦ Service Health - praćenje servisa
◦ Server Health - praćenje servera

18. Rješenje

19. Rješenje

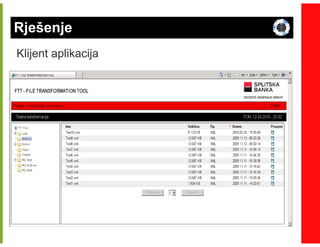

Klijent aplikacija

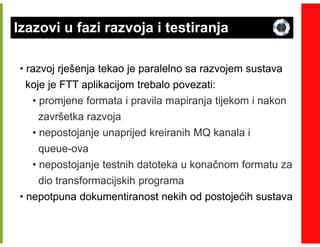

20. Izazovi u fazi razvoja i testiranja
• razvoj rješenja tekao je paralelno sa razvojem sustava
koje je FTT aplikacijom trebalo povezati:
• promjene formata i pravila mapiranja tijekom i nakon
završetka razvoja
• nepostojanje unaprijed kreiranih MQ kanala i
queue-
queue-ova
• nepostojanje testnih datoteka u konačnom formatu za
dio transformacijskih programa
• nepotpuna dokumentiranost nekih od postojećih sustava

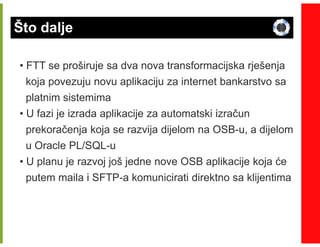

21. Što dalje
• FTT se proširuje sa dva nova transformacijska rješenja
koja povezuju novu aplikaciju za internet bankarstvo sa
platnim sistemima
• U fazi je izrada aplikacije za automatski izračun
prekoračenja koja se razvija dijelom na OSB-u, a dijelom
OSB-
u Oracle PL/SQL-u
PL/SQL-
• U planu je razvoj još jedne nove OSB aplikacije koja će
putem maila i SFTP-a komunicirati direktno sa klijentima
SFTP-

22. Zaključak

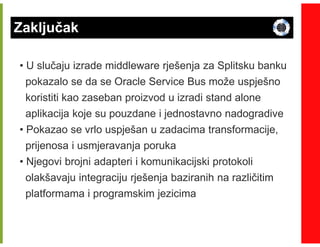

• U slučaju izrade middleware rješenja za Splitsku banku
pokazalo se da se Oracle Service Bus može uspješno
koristiti kao zaseban proizvod u izradi stand alone
aplikacija koje su pouzdane i jednostavno nadogradive
• Pokazao se vrlo uspješan u zadacima transformacije,
prijenosa i usmjeravanja poruka
• Njegovi brojni adapteri i komunikacijski protokoli
olakšavaju integraciju rješenja baziranih na različitim
platformama i programskim jezicima

23. Pitanja
