Openstack swift, how does it work?
- 1.
- 2. 簡介 ● 任職於迎棧科技 ○ 過去的迎廣科技雲端應用研發中 心 ●python, django, linux, openstack, docker ● 業餘玩玩 scala ● http://about.me/ya790206
- 3. swift 1. Swift isa highly available, distributed, eventually consistent object/blob store. 2. Organizations can use Swift to store lots of data efficiently, safely, and cheaply. 3. written by python. 4. microservice 架構

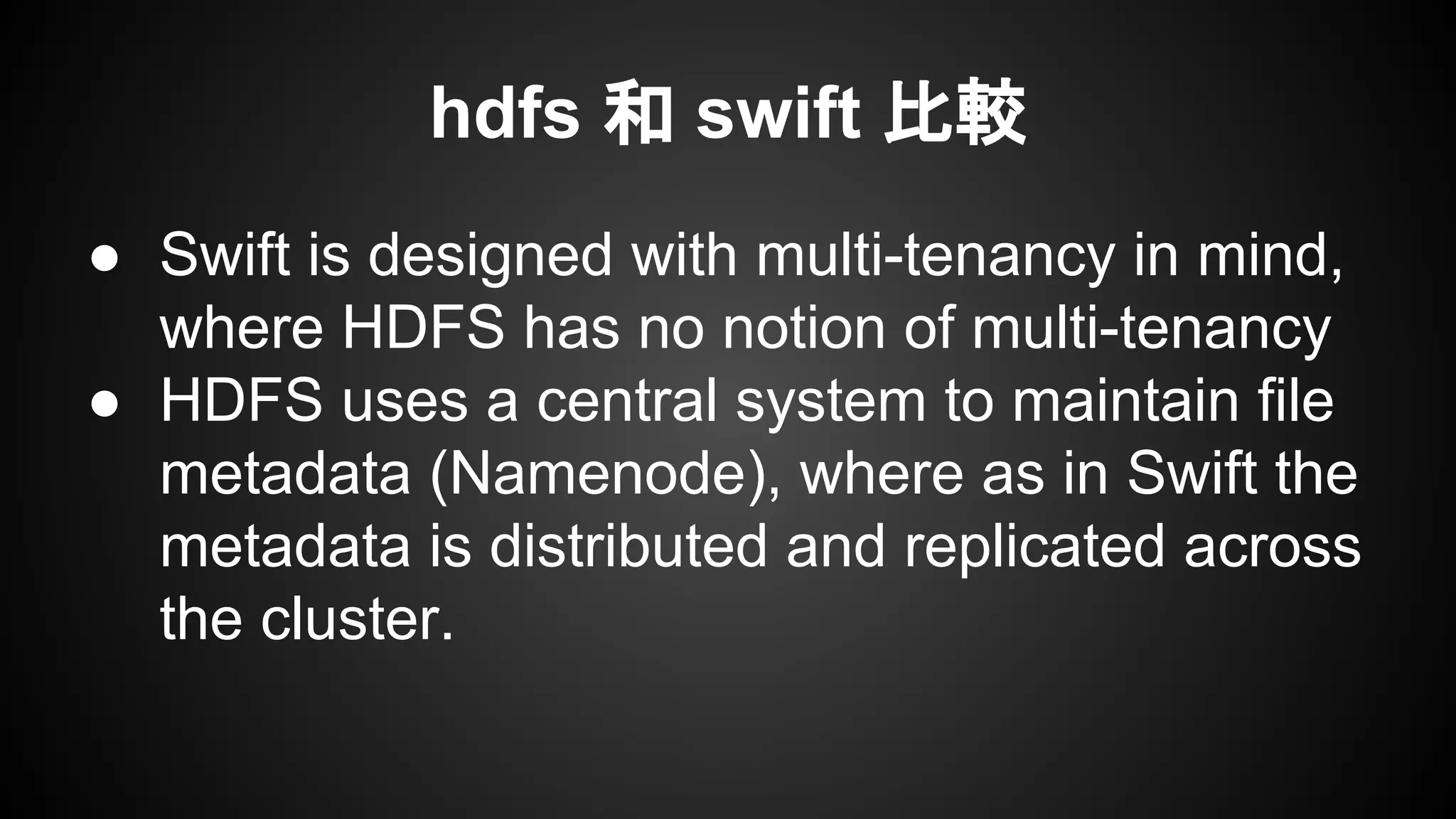

- 4. hdfs 和 swift比較 ● Swift is designed with multi-tenancy in mind, where HDFS has no notion of multi-tenancy ● HDFS uses a central system to maintain file metadata (Namenode), where as in Swift the metadata is distributed and replicated across the cluster.

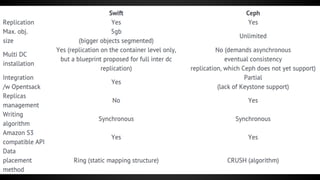

- 5. ceph 和 swift比較 Ceph ○ Started in 2006 ○ Written in C++. ○ Strongly consistent. ○ Block storage. ○ Object storage. Swift ○ Started in 2008 ○ Written in Python. ○ Eventually consistent. ○ Object storage. ○ In production on really large public clouds.

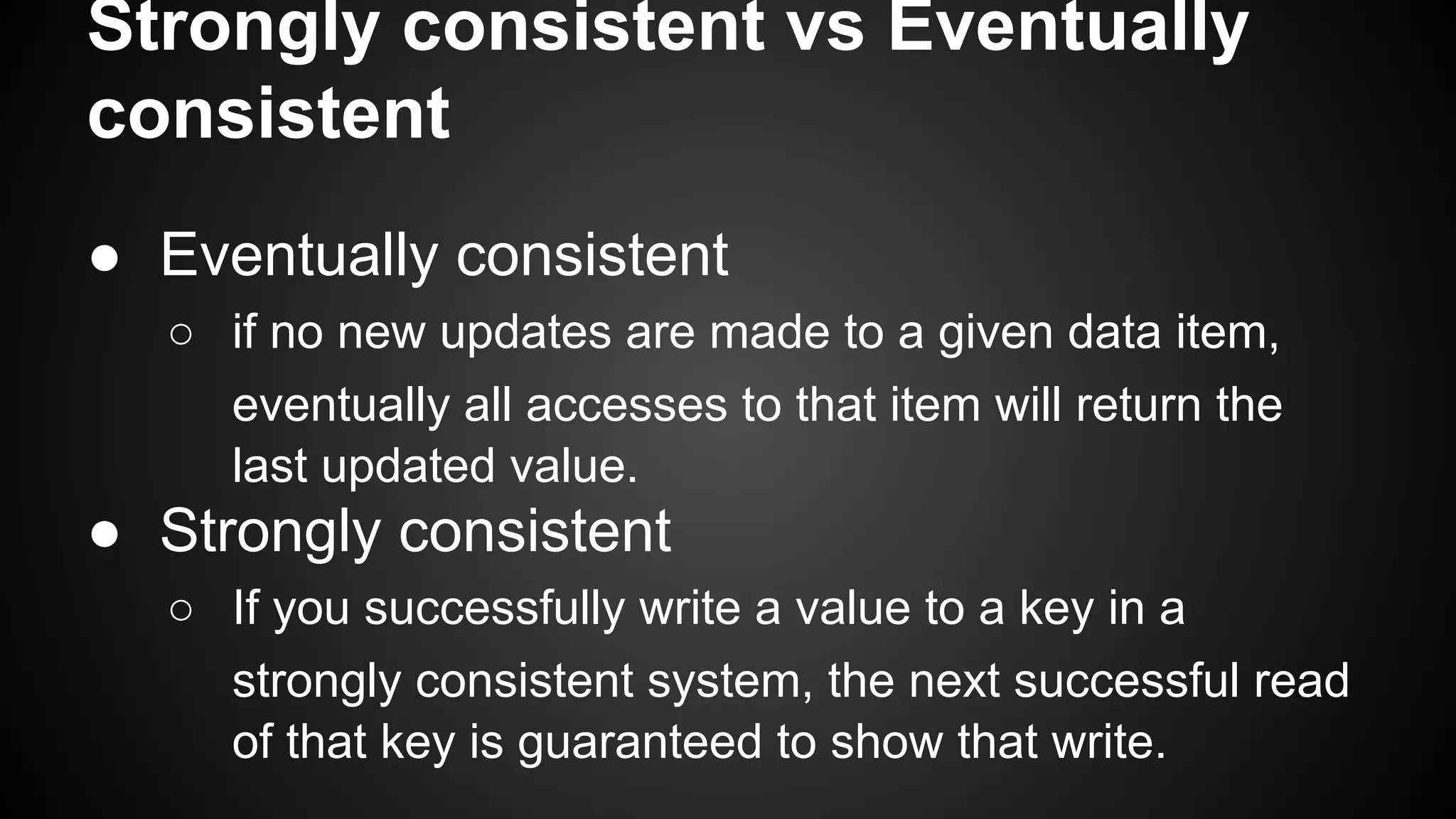

- 6. Strongly consistent vsEventually consistent ● Eventually consistent ○ if no new updates are made to a given data item, eventually all accesses to that item will return the last updated value. ● Strongly consistent ○ If you successfully write a value to a key in a strongly consistent system, the next successful read of that key is guaranteed to show that write.
- 8. swift data hierarchy ●account ○ In the OpenStack environment, account is synonymous with a project or tenant. ● container ○ namespace for objects. ○ access control list ● object

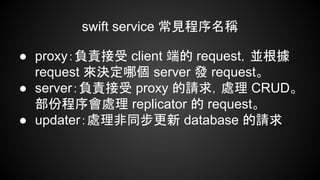

- 9. swift service 常見程序名稱 ●proxy：負責接受 client 端的 request，並根據 request 來決定哪個 server 發 request。 ● server：負責接受 proxy 的請求，處理 CRUD。 部份程序會處理 replicator 的 request。 ● updater：處理非同步更新 database 的請求

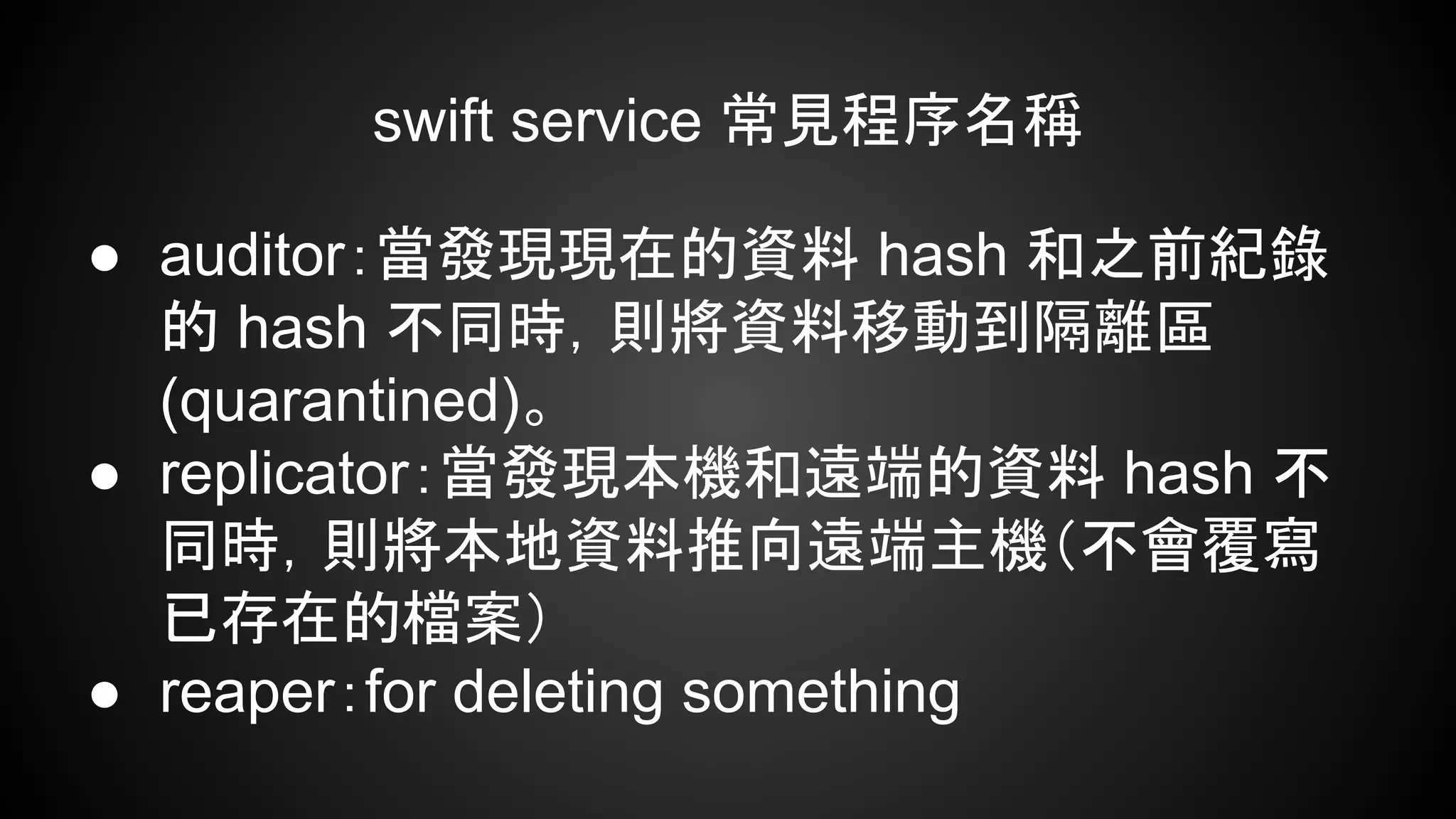

- 10. swift service 常見程序名稱 ●auditor：當發現現在的資料 hash 和之前紀錄 的 hash 不同時，則將資料移動到隔離區 (quarantined)。 ● replicator：當發現本機和遠端的資料 hash 不 同時，則將本地資料推向遠端主機（不會覆寫 已存在的檔案） ● reaper：for deleting something

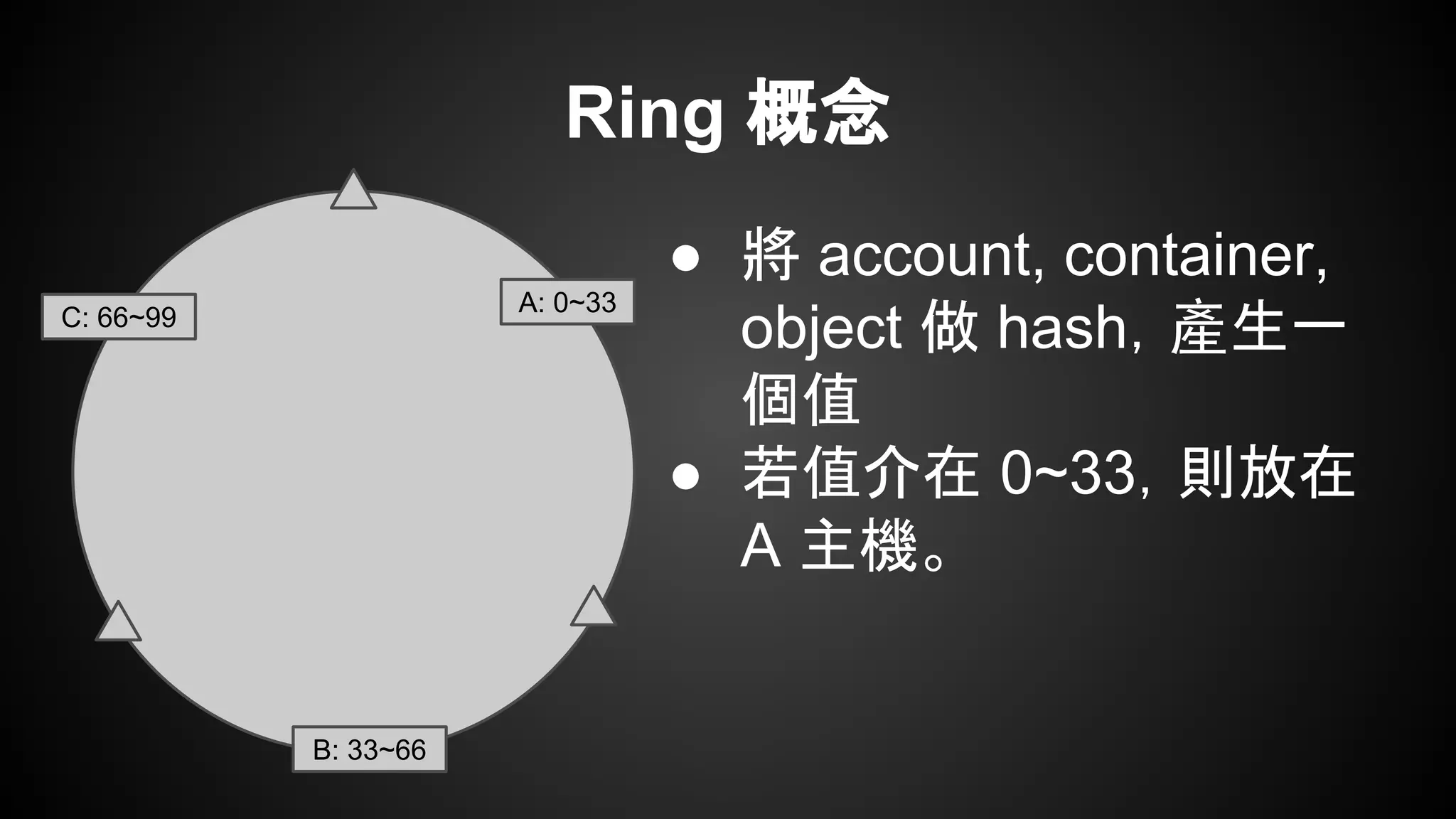

- 11. Ring 概念 ● 將account, container, object 做 hash，產生一 個值 ● 若值介在 0~33，則放在 A 主機。 A: 0~33 B: 33~66 C: 66~99

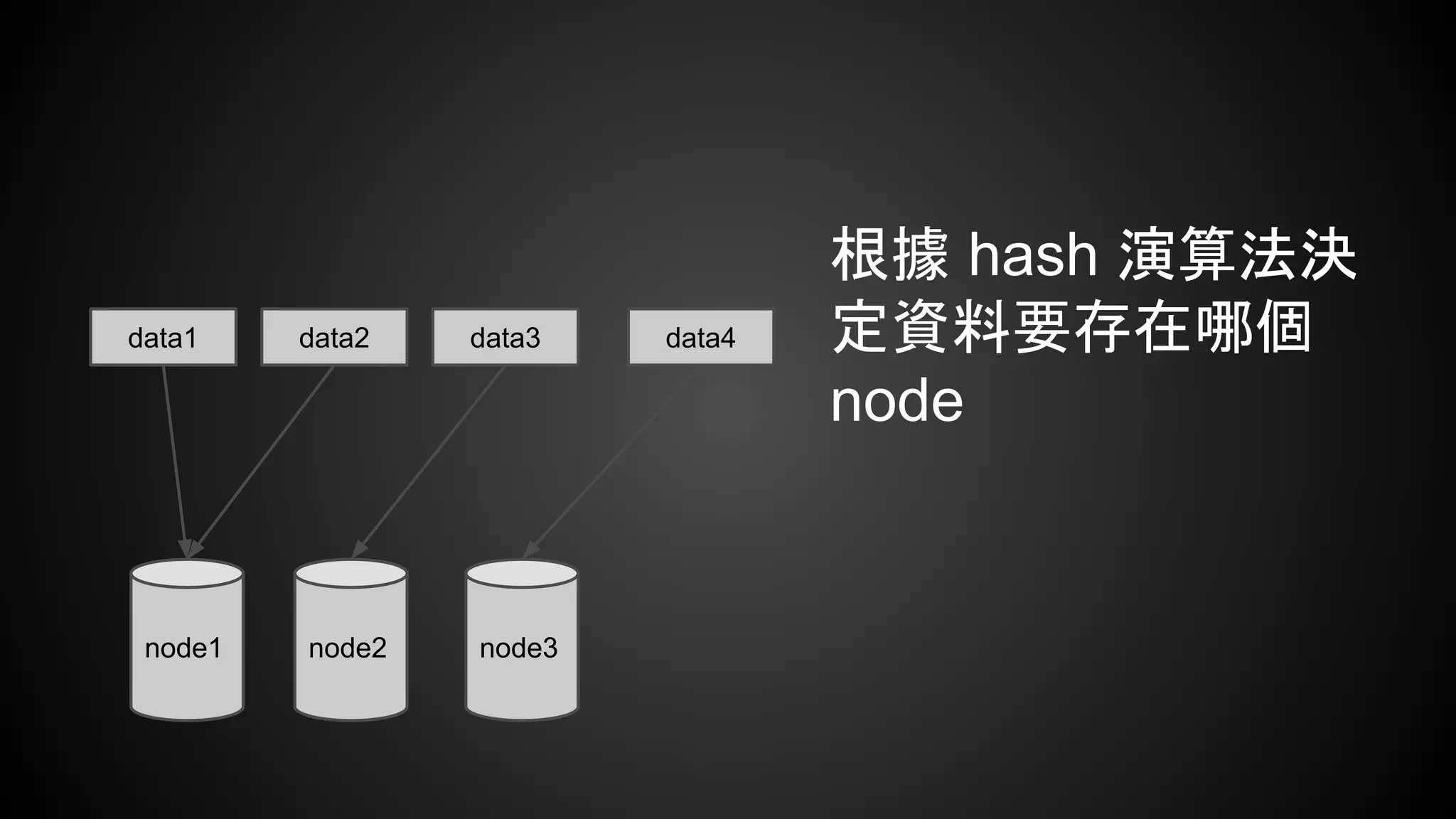

- 12. 根據 hash 演算法決 定資料要存在哪個 node data1data2 data3 node1 data4 node2 node3

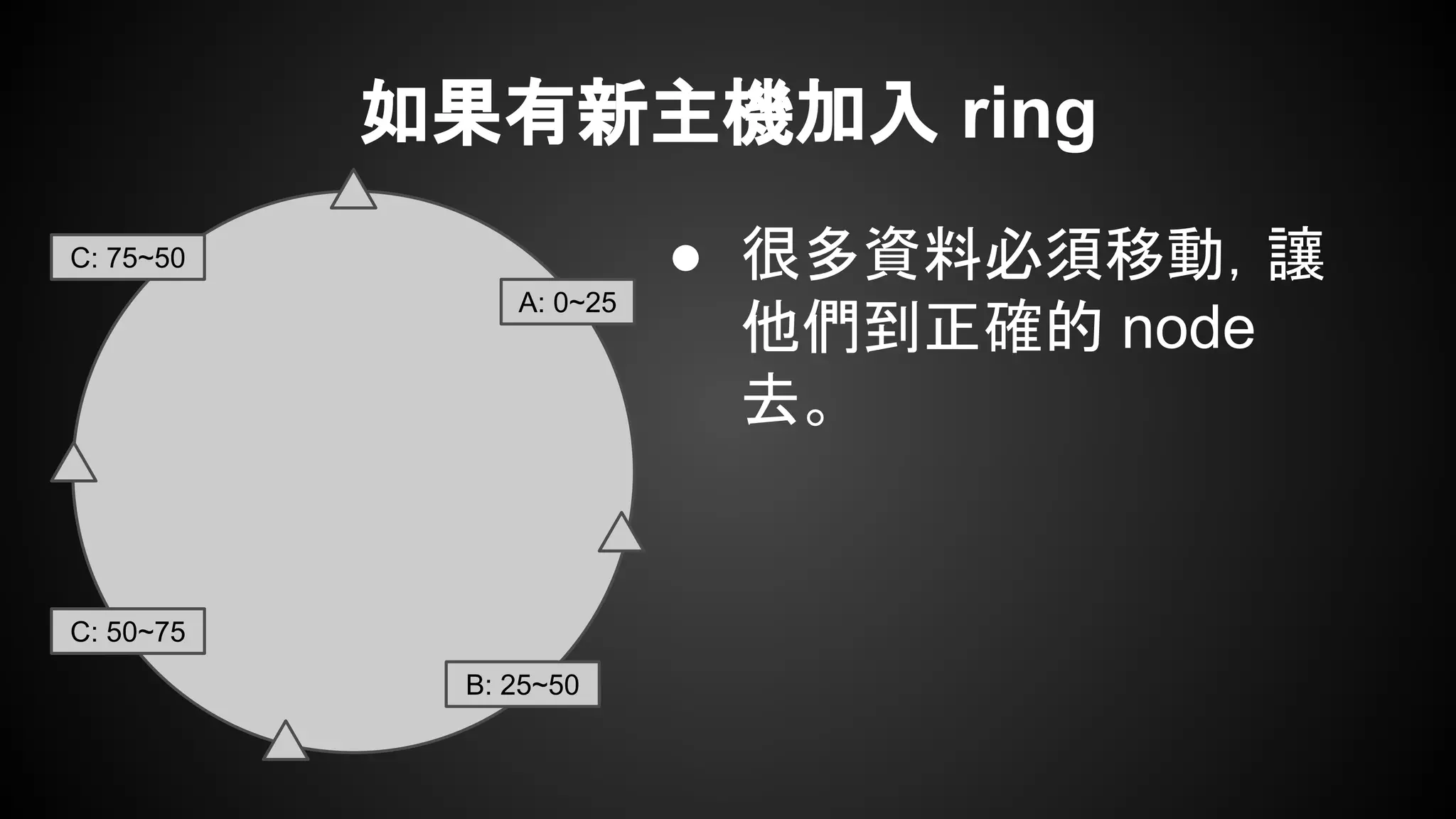

- 13. 如果有新主機加入 ring ● 很多資料必須移動，讓 他們到正確的node 去。 A: 0~25 B: 25~50 C: 50~75 C: 75~50

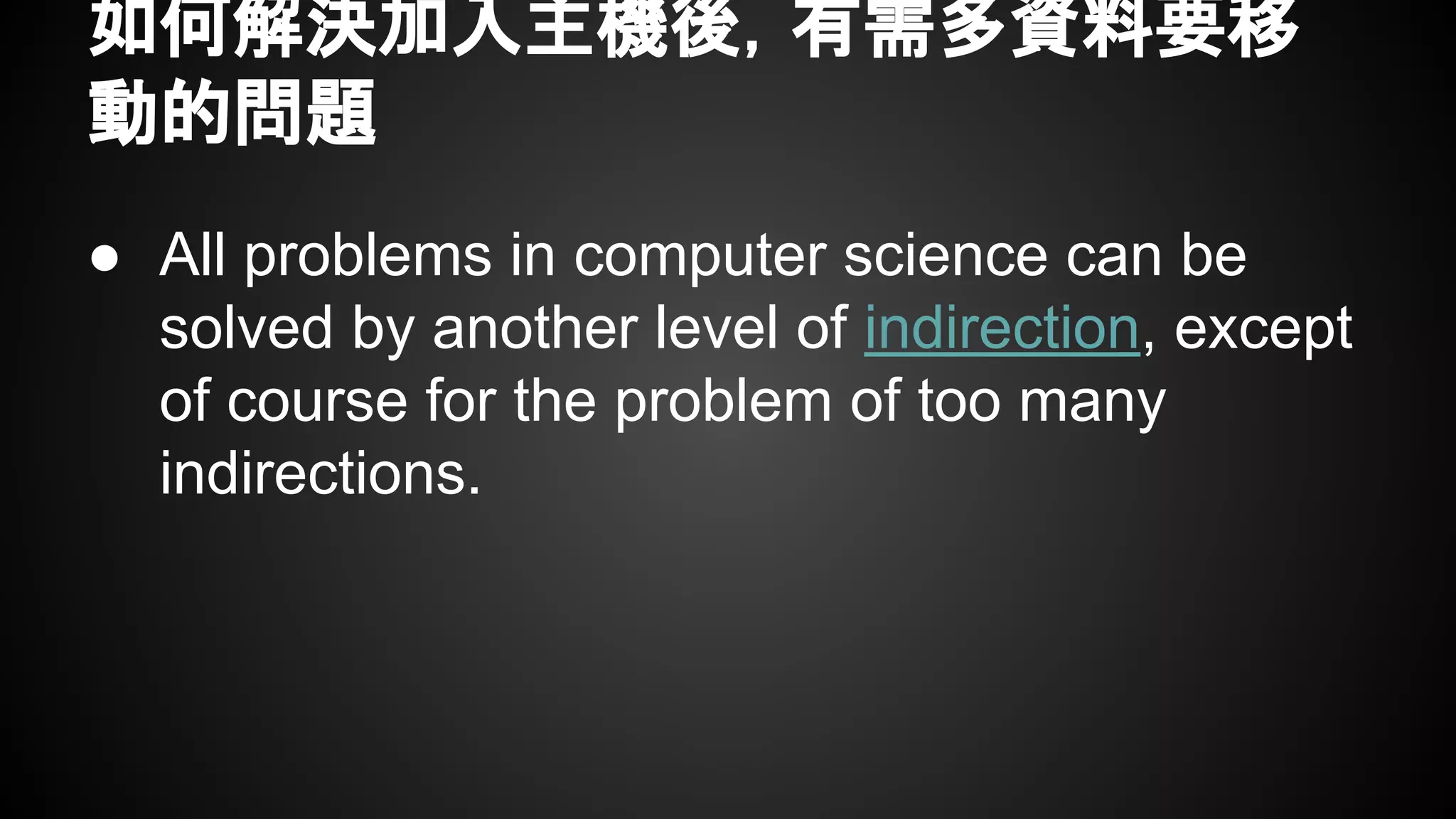

- 14. 如何解決加入主機後，有需多資料要移 動的問題 ● All problemsin computer science can be solved by another level of indirection, except of course for the problem of too many indirections.

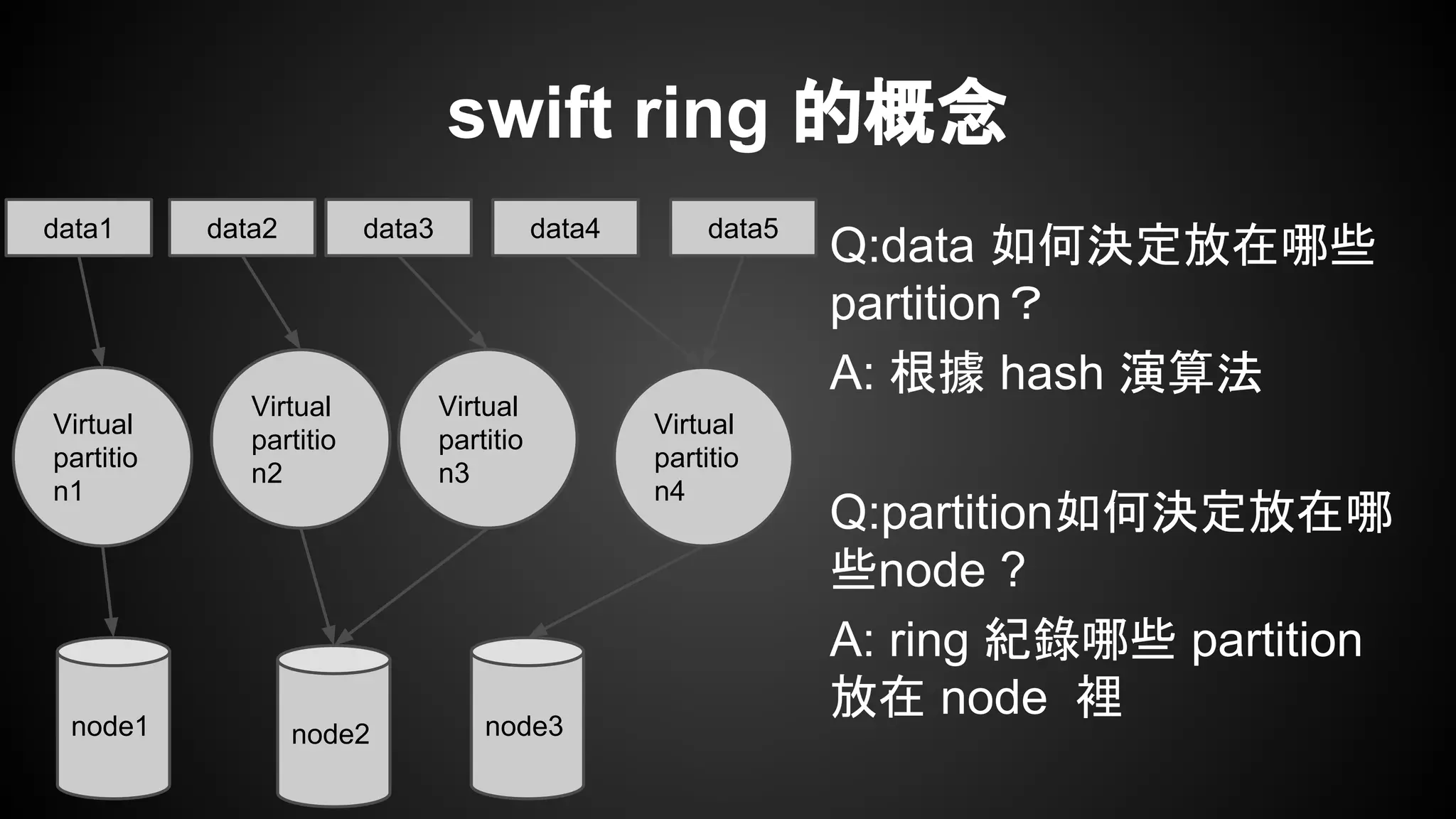

- 15. swift ring 的概念 Q:data如何決定放在哪些 partition？ A: 根據 hash 演算法 Q:partition如何決定放在哪 些node ? A: ring 紀錄哪些 partition 放在 node 裡 data1 data2 data3 node1 data4 node2 node3 Virtual partitio n1 Virtual partitio n2 Virtual partitio n3 Virtual partitio n4 data5

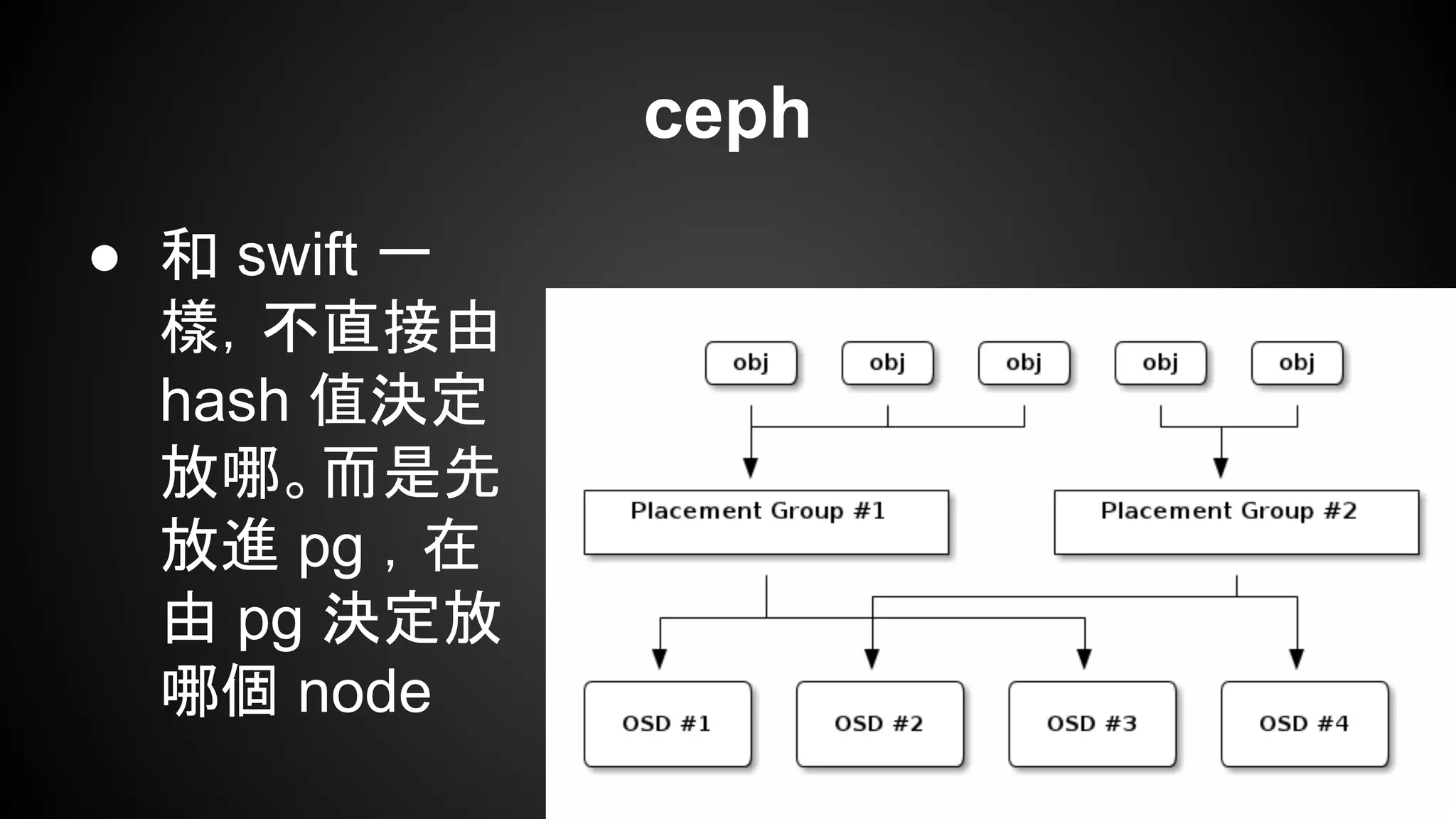

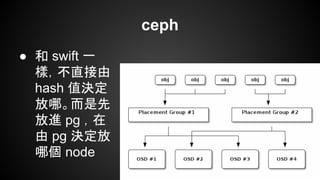

- 16. ceph ● 和 swift一 樣，不直接由 hash 值決定 放哪。而是先 放進 pg ，在 由 pg 決定放 哪個 node

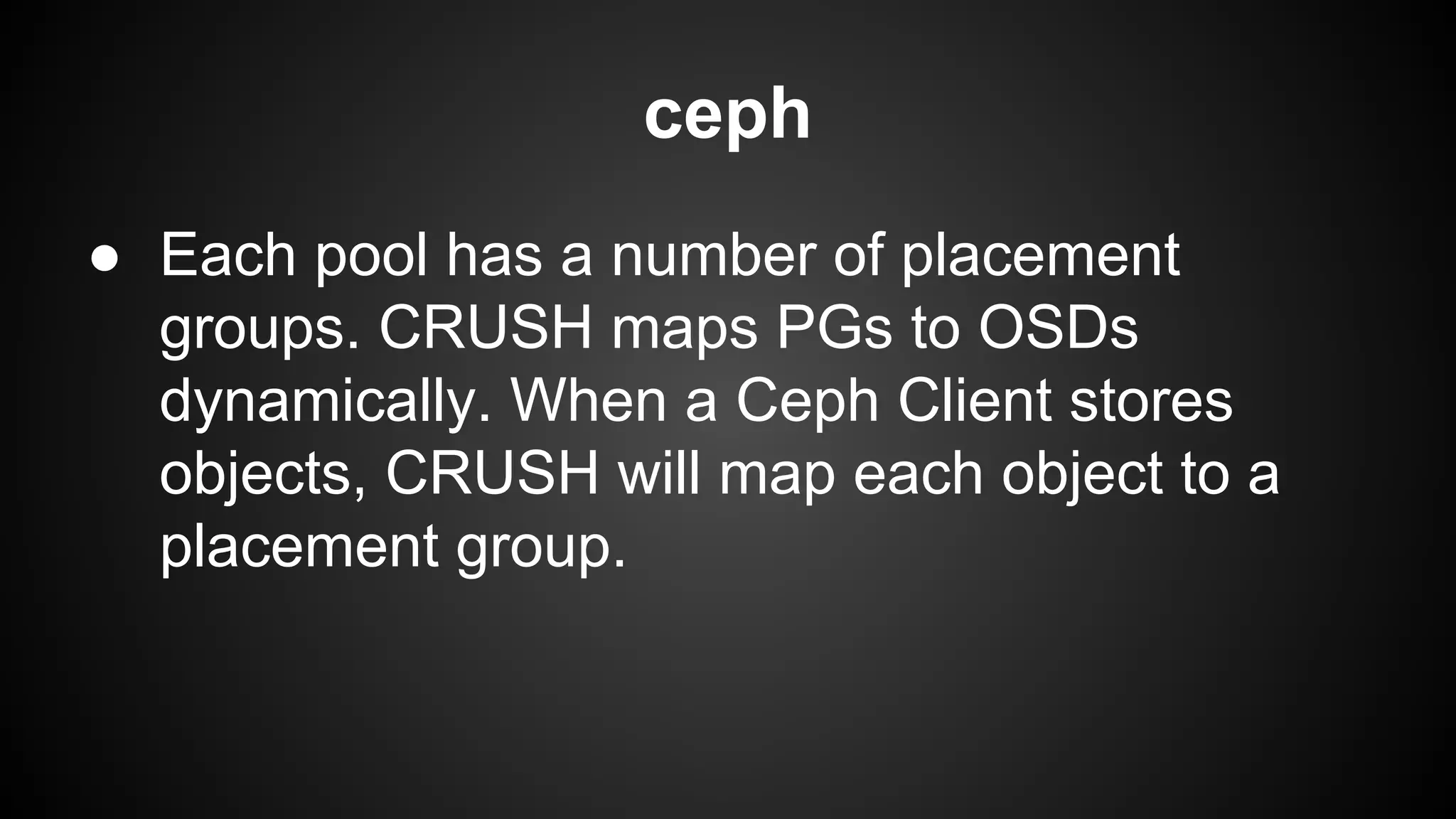

- 17. ceph ● Each poolhas a number of placement groups. CRUSH maps PGs to OSDs dynamically. When a Ceph Client stores objects, CRUSH will map each object to a placement group.

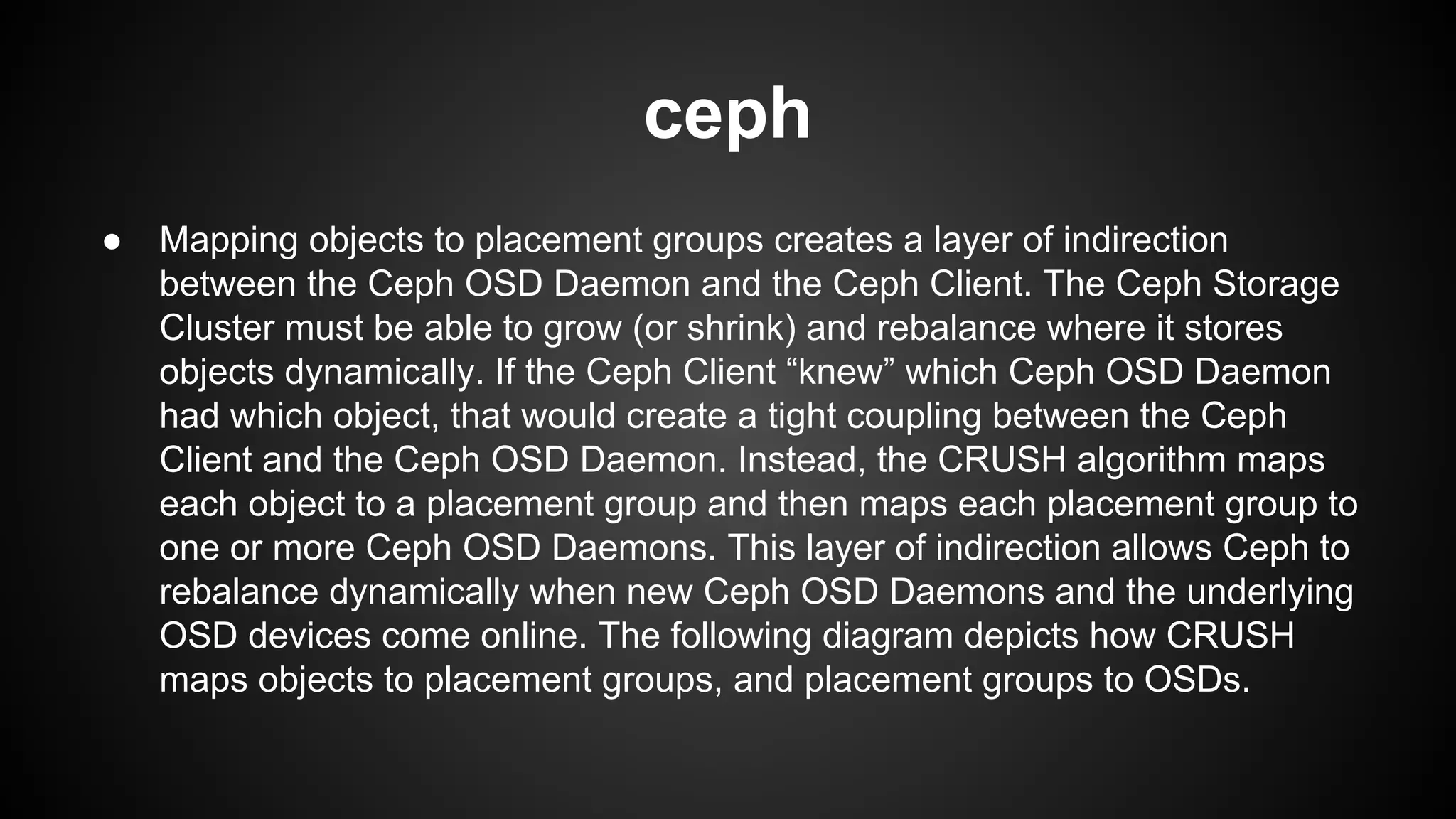

- 18. ceph ● Mapping objectsto placement groups creates a layer of indirection between the Ceph OSD Daemon and the Ceph Client. The Ceph Storage Cluster must be able to grow (or shrink) and rebalance where it stores objects dynamically. If the Ceph Client “knew” which Ceph OSD Daemon had which object, that would create a tight coupling between the Ceph Client and the Ceph OSD Daemon. Instead, the CRUSH algorithm maps each object to a placement group and then maps each placement group to one or more Ceph OSD Daemons. This layer of indirection allows Ceph to rebalance dynamically when new Ceph OSD Daemons and the underlying OSD devices come online. The following diagram depicts how CRUSH maps objects to placement groups, and placement groups to OSDs.

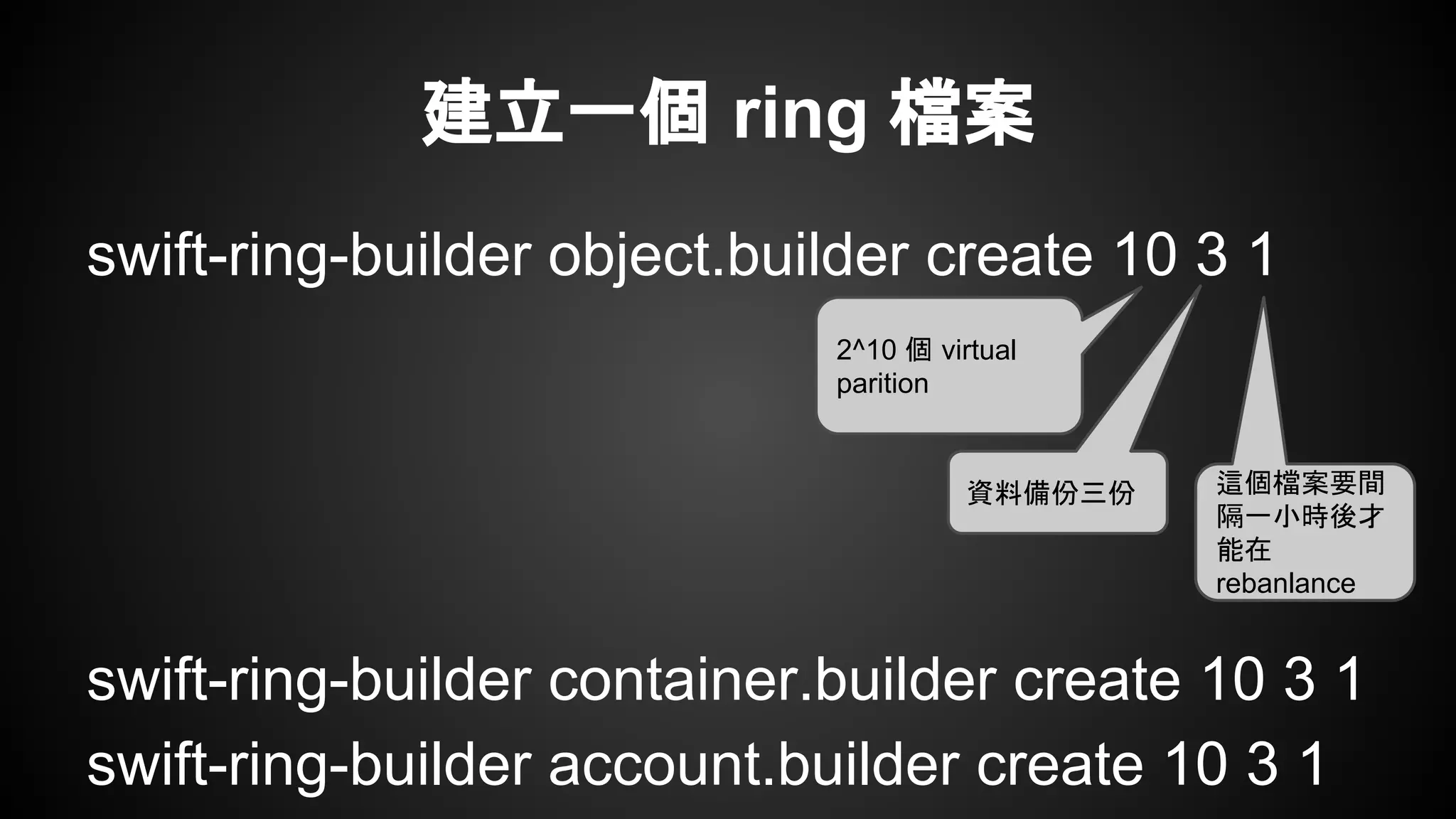

- 19. 建立一個 ring 檔案 swift-ring-builderobject.builder create 10 3 1 swift-ring-builder container.builder create 10 3 1 swift-ring-builder account.builder create 10 3 1 2^10 個 virtual parition 資料備份三份 這個檔案要間 隔一小時後才 能在 rebanlance

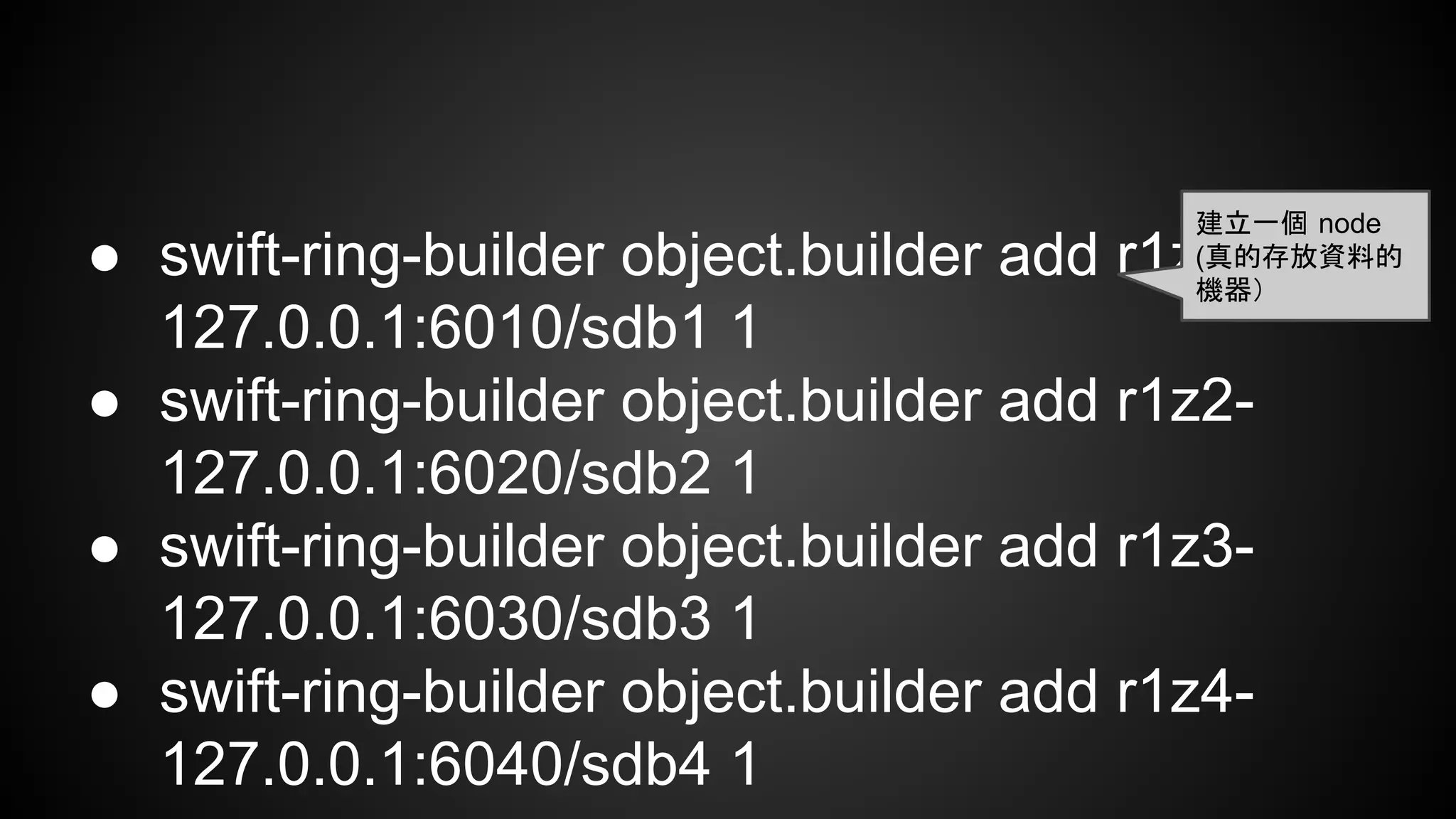

- 20. ● swift-ring-builder object.builderadd r1z1- 127.0.0.1:6010/sdb1 1 ● swift-ring-builder object.builder add r1z2- 127.0.0.1:6020/sdb2 1 ● swift-ring-builder object.builder add r1z3- 127.0.0.1:6030/sdb3 1 ● swift-ring-builder object.builder add r1z4- 127.0.0.1:6040/sdb4 1 建立一個 node (真的存放資料的 機器）
- 21. swift ring 功能 ●決定 partition 的數量 ● 紀錄哪些 partition 放在哪些 node 裡

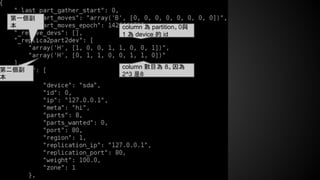

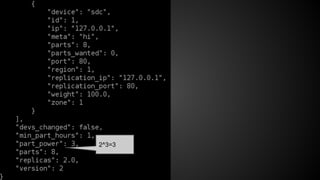

- 22. 第一個副 本 第二個副 本 column 為 partition。0與 1為 device 的 id column 數目為 8。因為 2^3 是8

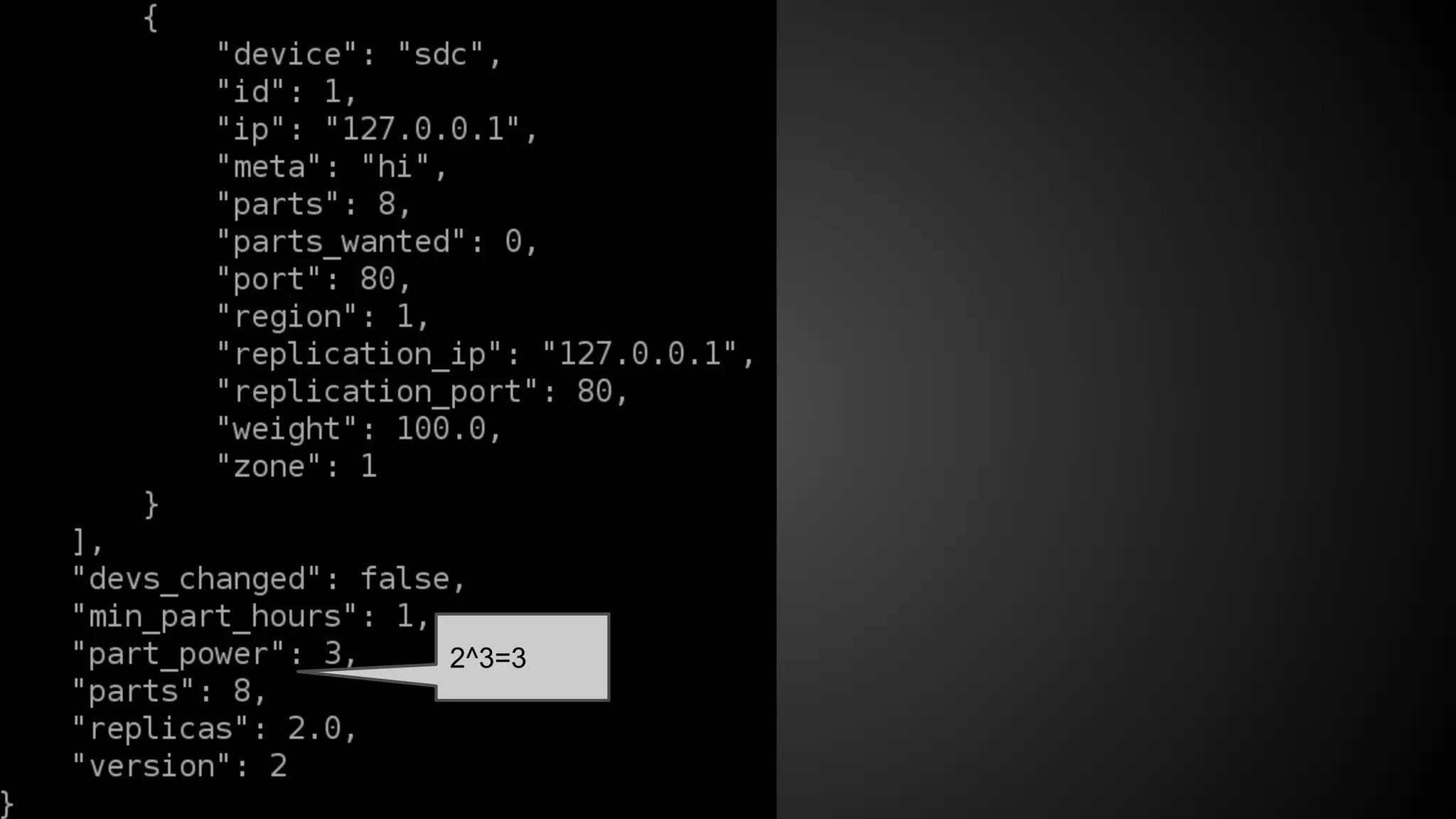

- 23.

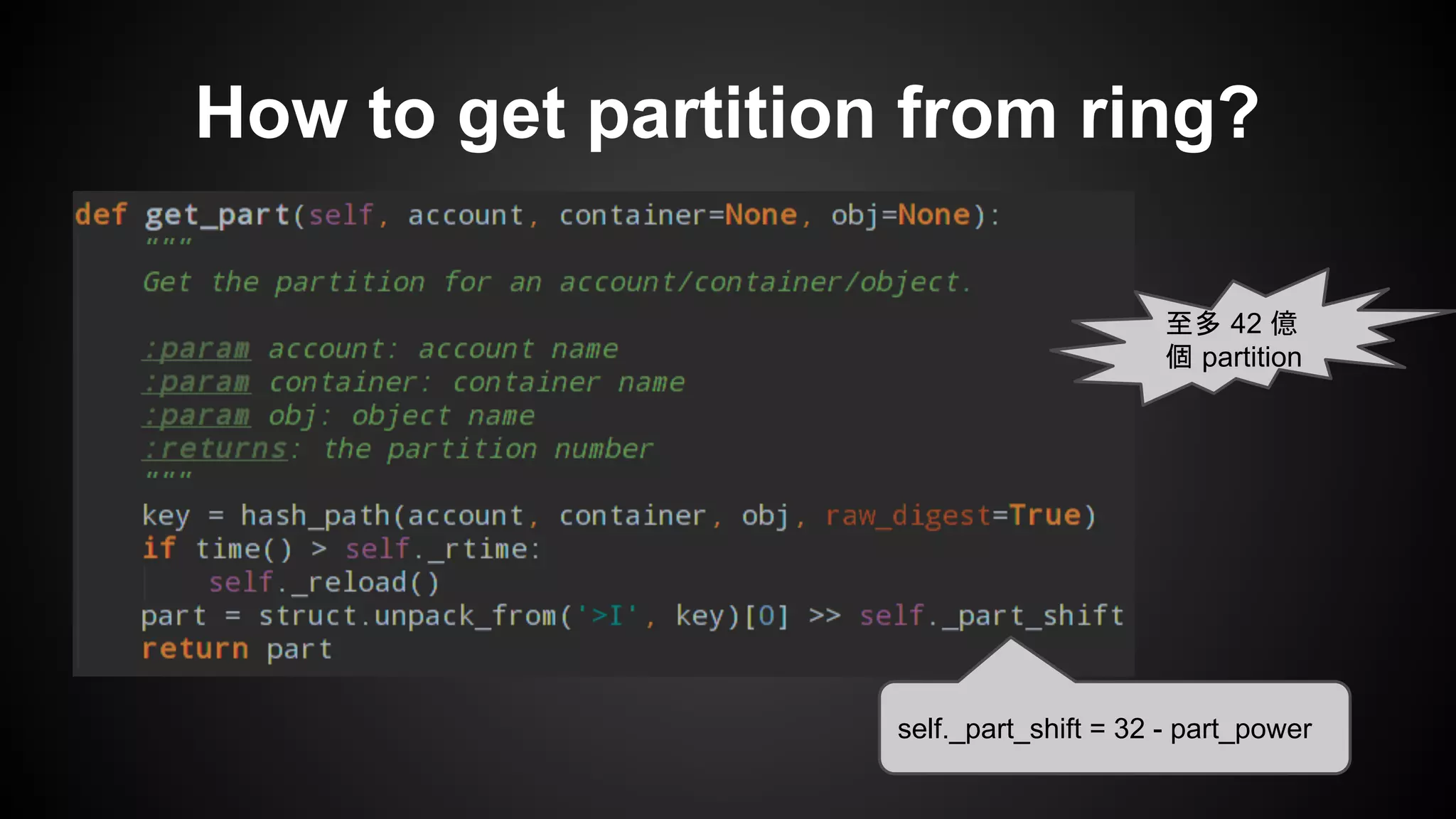

- 24. How to getpartition from ring? self._part_shift = 32 - part_power 至多 42 億 個 partition
- 25.

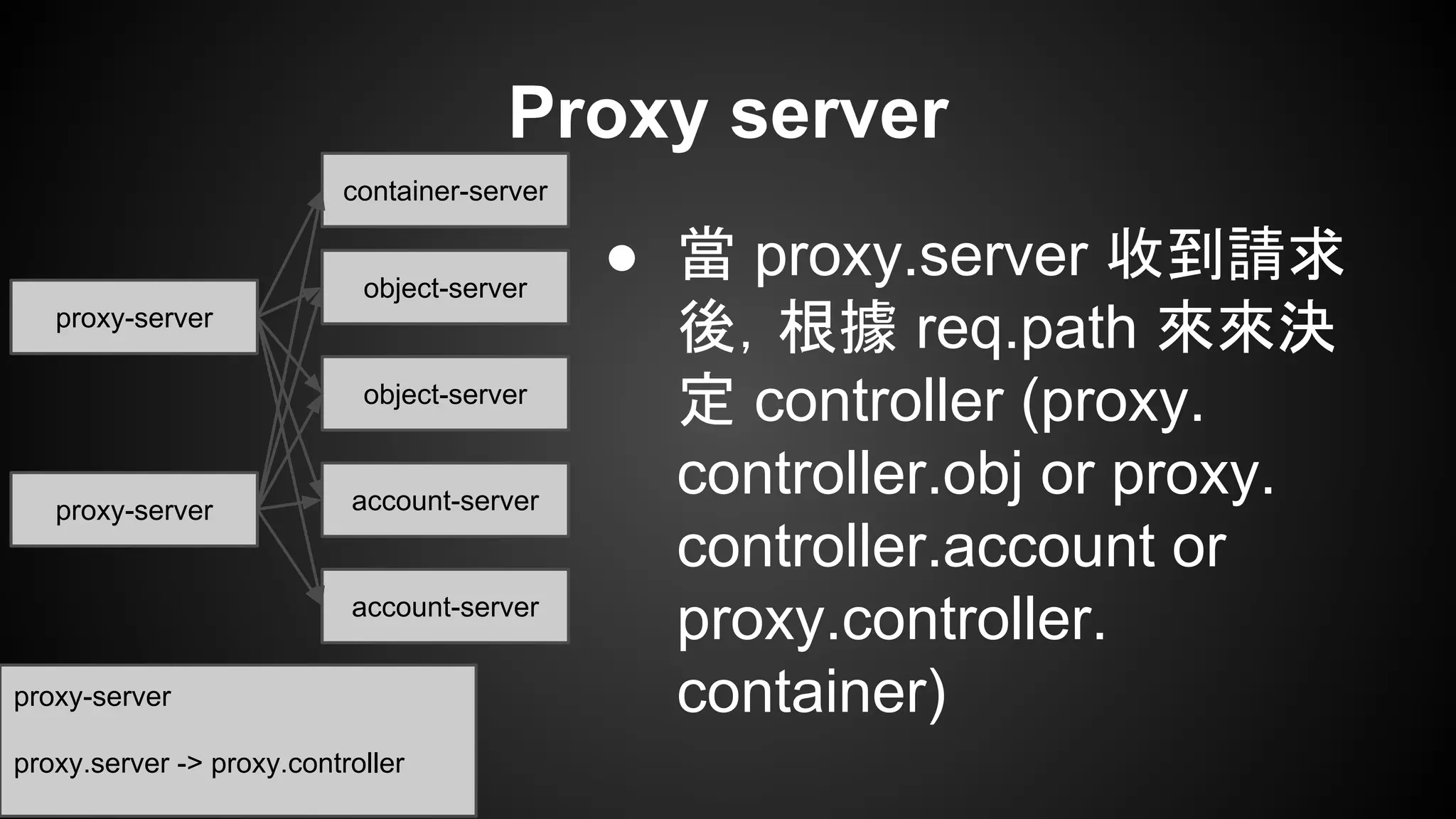

- 26. Proxy server ● 當proxy.server 收到請求 後，根據 req.path 來來決 定 controller (proxy. controller.obj or proxy. controller.account or proxy.controller. container) container-server object-server proxy-server object-server account-server account-server proxy-server proxy-server proxy.server -> proxy.controller

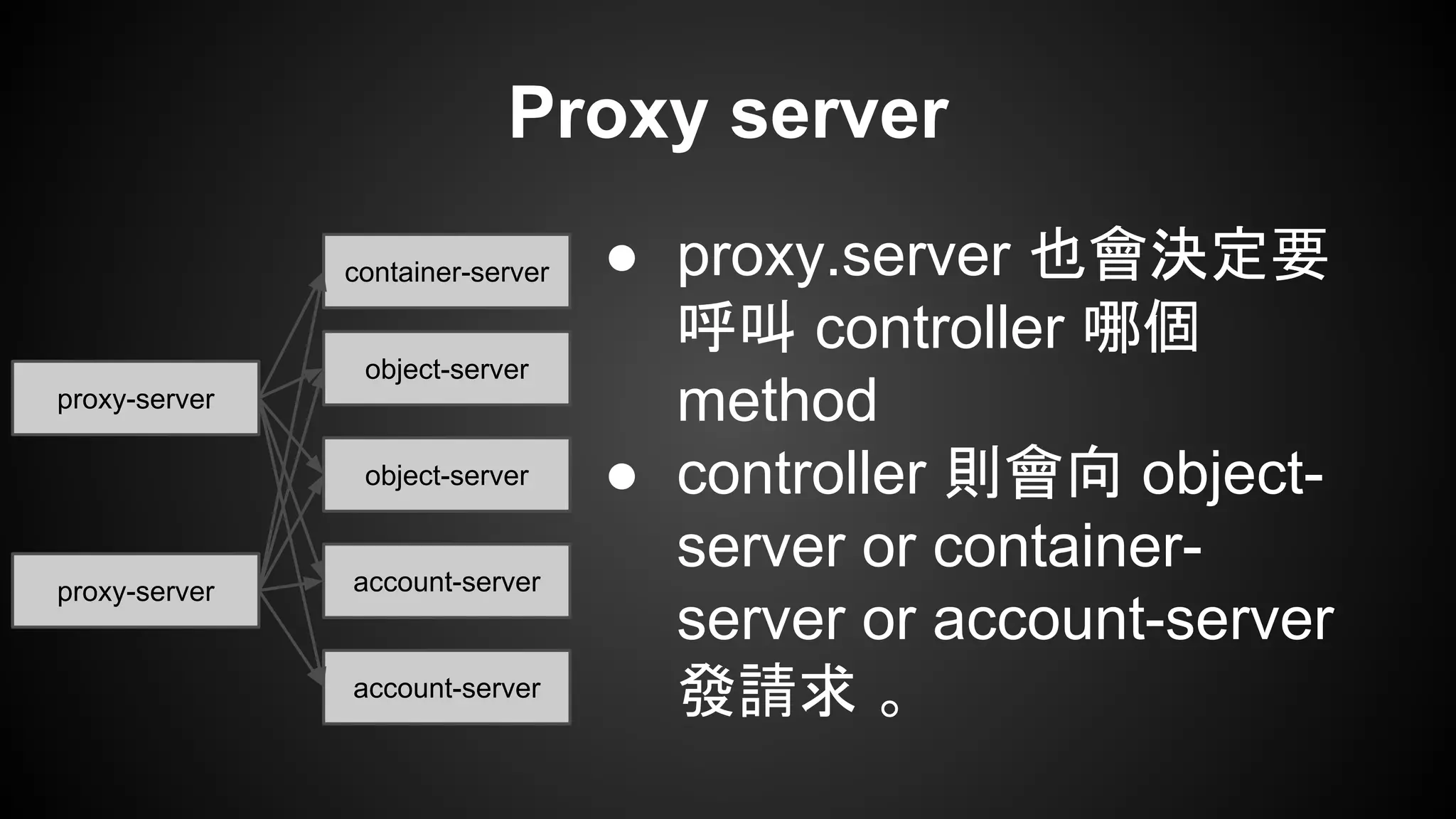

- 27. Proxy server ● proxy.server也會決定要 呼叫 controller 哪個 method ● controller 則會向 object- server or container- server or account-server 發請求 。 container-server object-server proxy-server object-server account-server account-server proxy-server

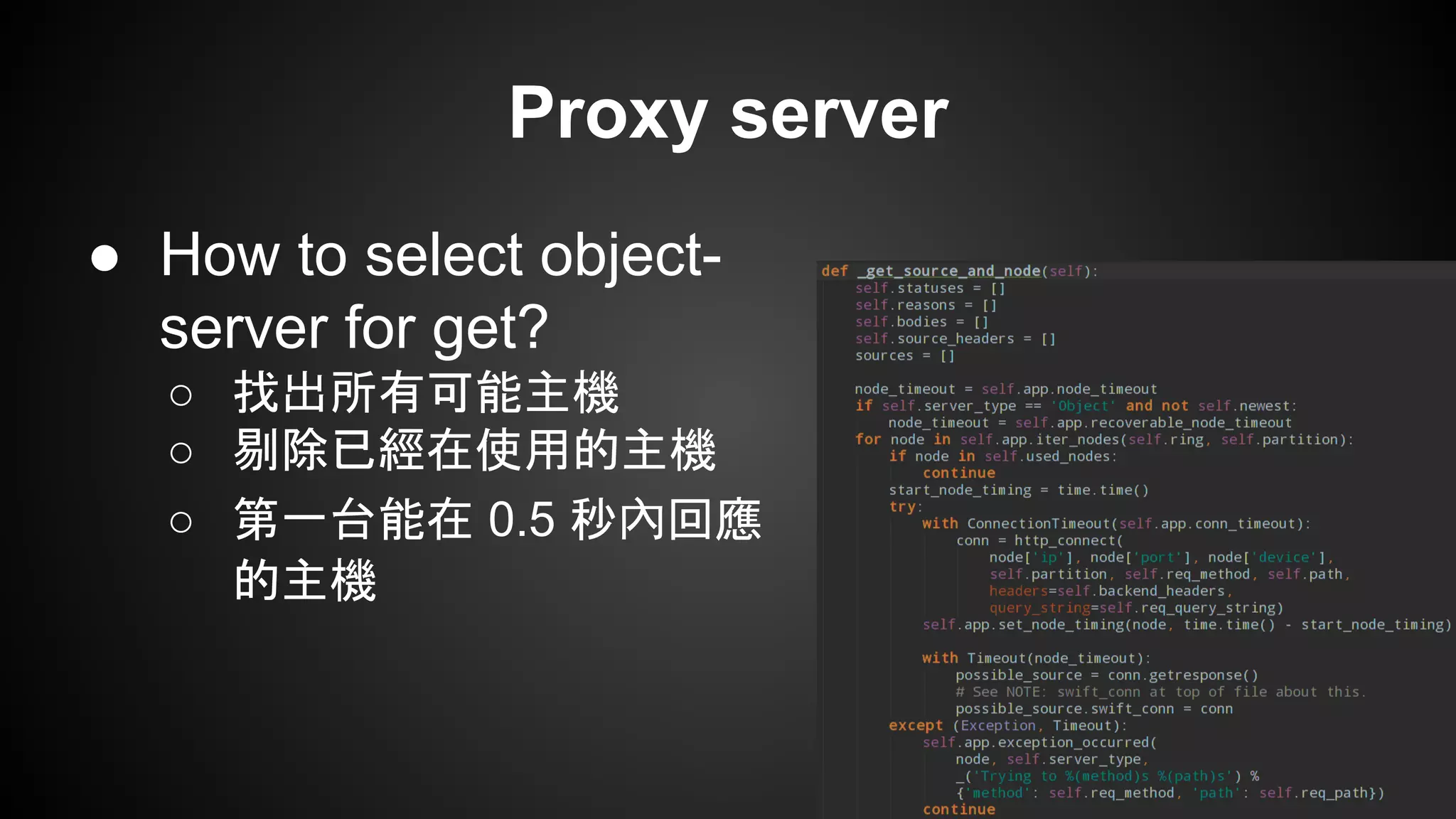

- 28. Proxy server ● Howto select object- server for get? ○ 找出所有可能主機 ○ 剔除已經在使用的主機 ○ 第一台能在 0.5 秒內回應 的主機

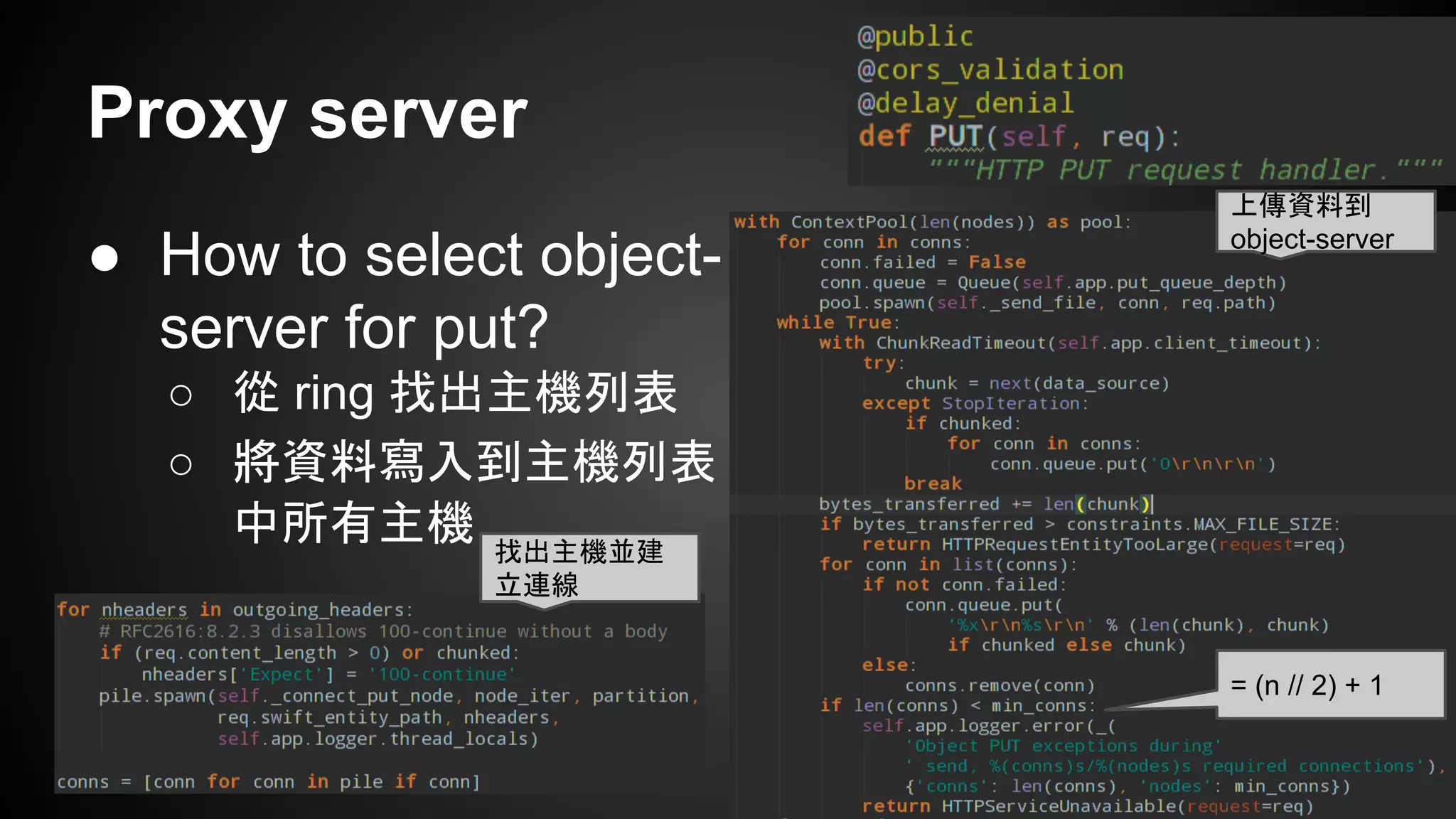

- 29. Proxy server ● Howto select object- server for put? ○ 從 ring 找出主機列表 ○ 將資料寫入到主機列表 中所有主機 找出主機並建 立連線 上傳資料到 object-server = (n // 2) + 1

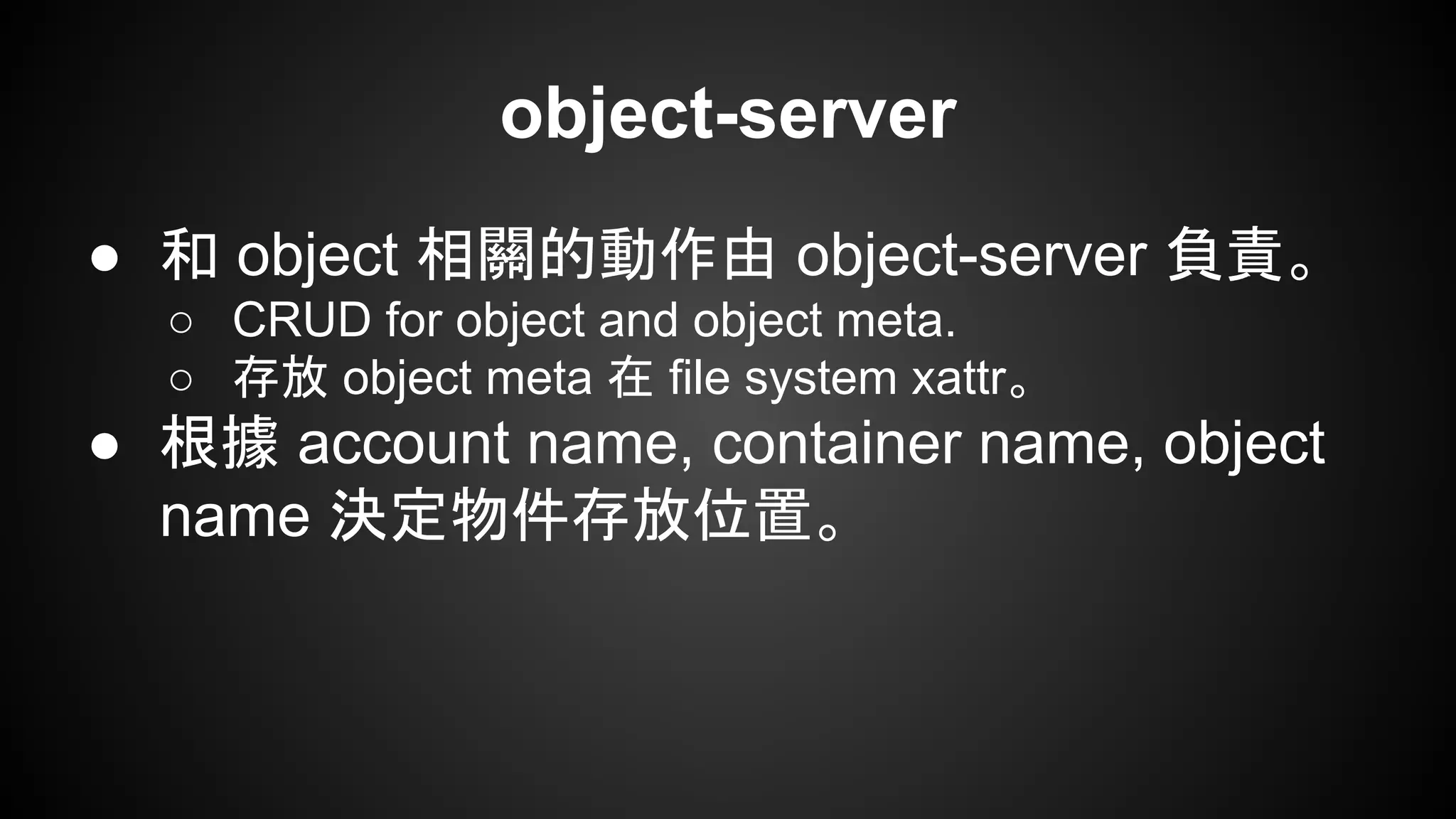

- 30. object-server ● 和 object相關的動作由 object-server 負責。 ○ CRUD for object and object meta. ○ 存放 object meta 在 file system xattr。 ● 根據 account name, container name, object name 決定物件存放位置。

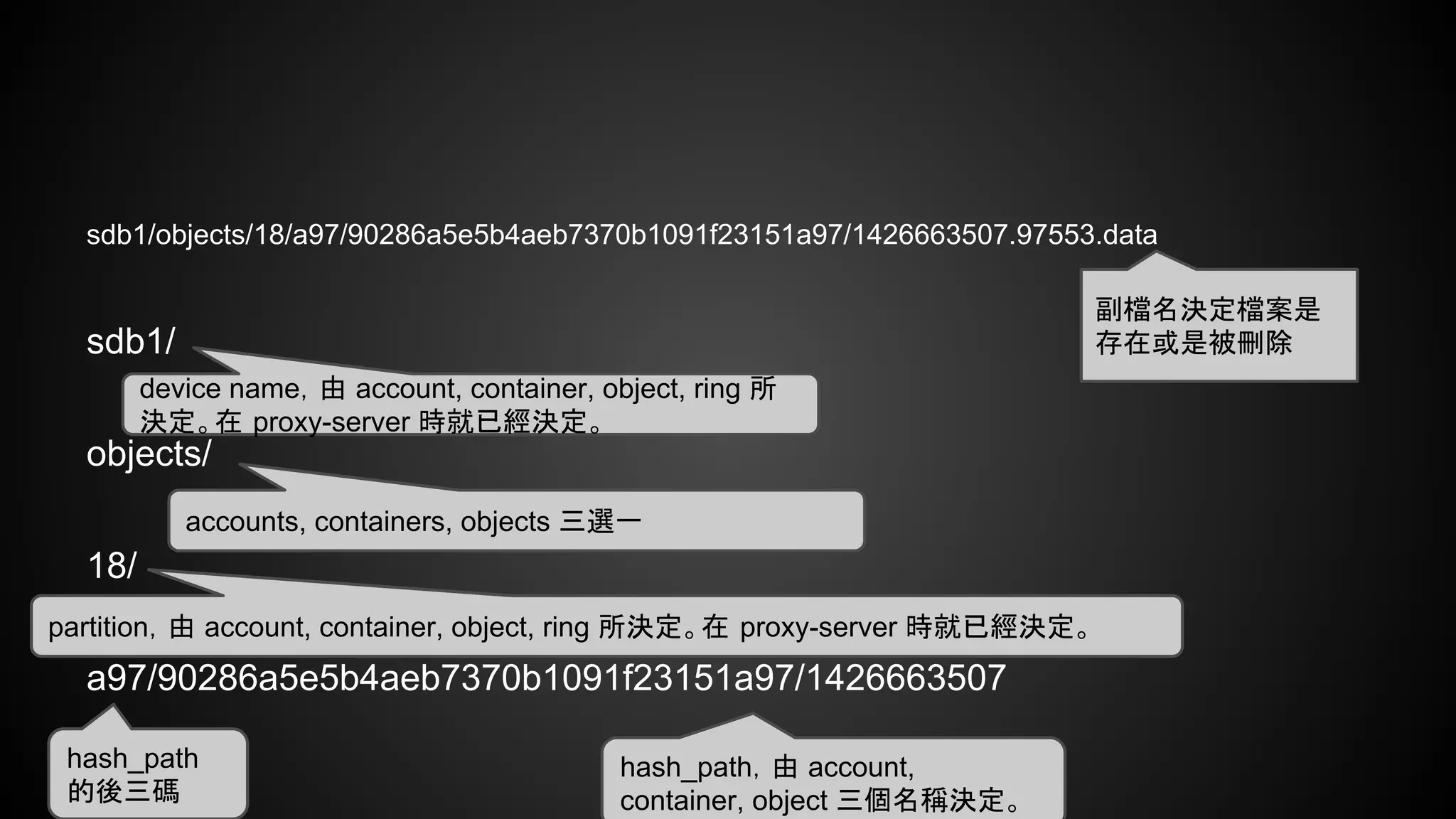

- 31. sdb1/objects/18/a97/90286a5e5b4aeb7370b1091f23151a97/1426663507.97553.data sdb1/ objects/ 18/ a97/90286a5e5b4aeb7370b1091f23151a97/1426663507 hash_path，由 account, container, object三個名稱決定。 hash_path 的後三碼 partition，由 account, container, object, ring 所決定。在 proxy-server 時就已經決定。 accounts, containers, objects 三選一 device name，由 account, container, object, ring 所 決定。在 proxy-server 時就已經決定。 副檔名決定檔案是 存在或是被刪除

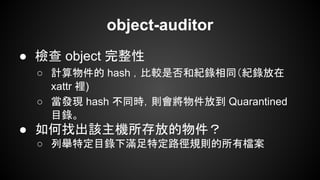

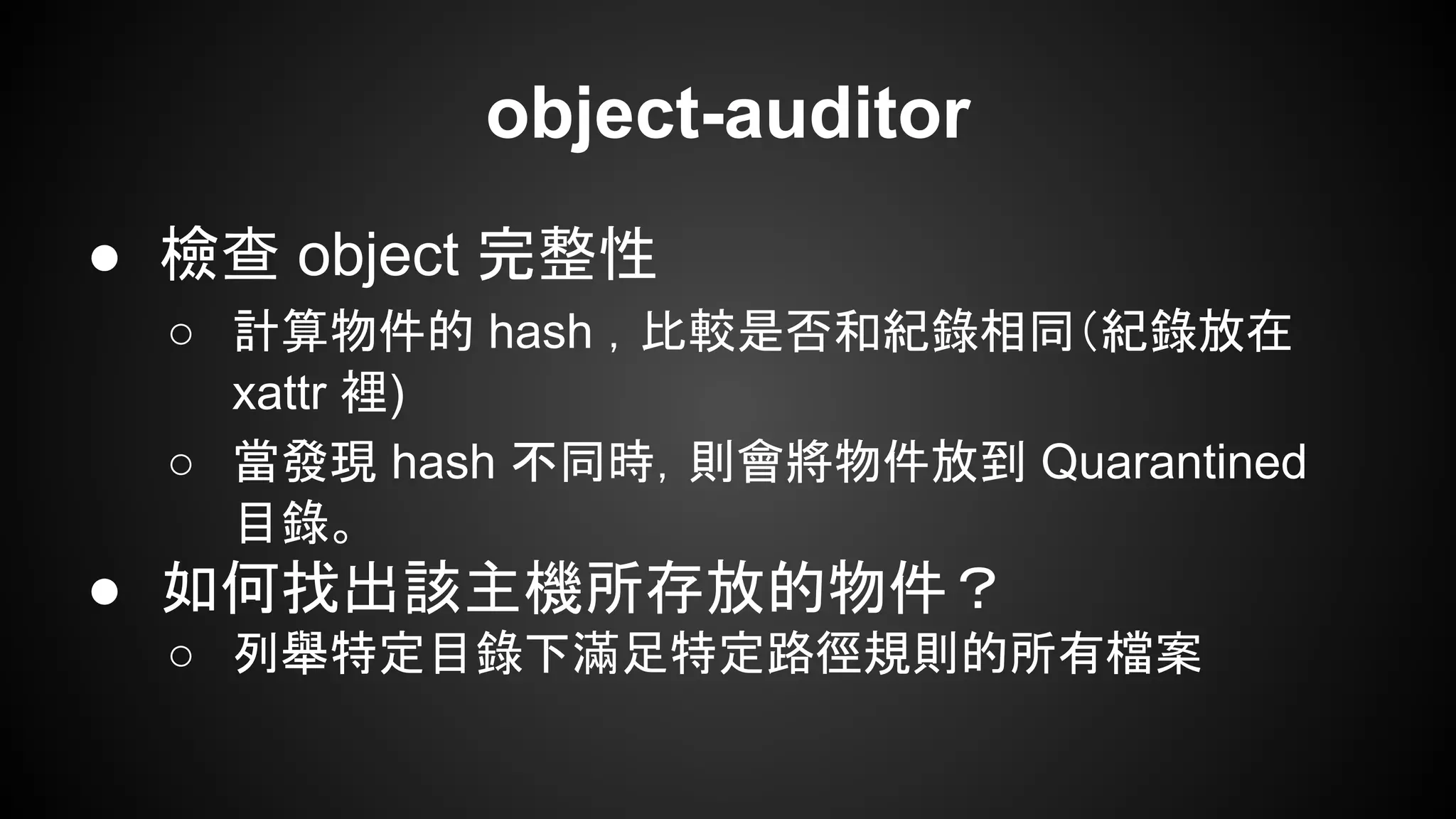

- 32. object-auditor ● 檢查 object完整性 ○ 計算物件的 hash ，比較是否和紀錄相同（紀錄放在 xattr 裡) ○ 當發現 hash 不同時，則會將物件放到 Quarantined 目錄。 ● 如何找出該主機所存放的物件？ ○ 列舉特定目錄下滿足特定路徑規則的所有檔案

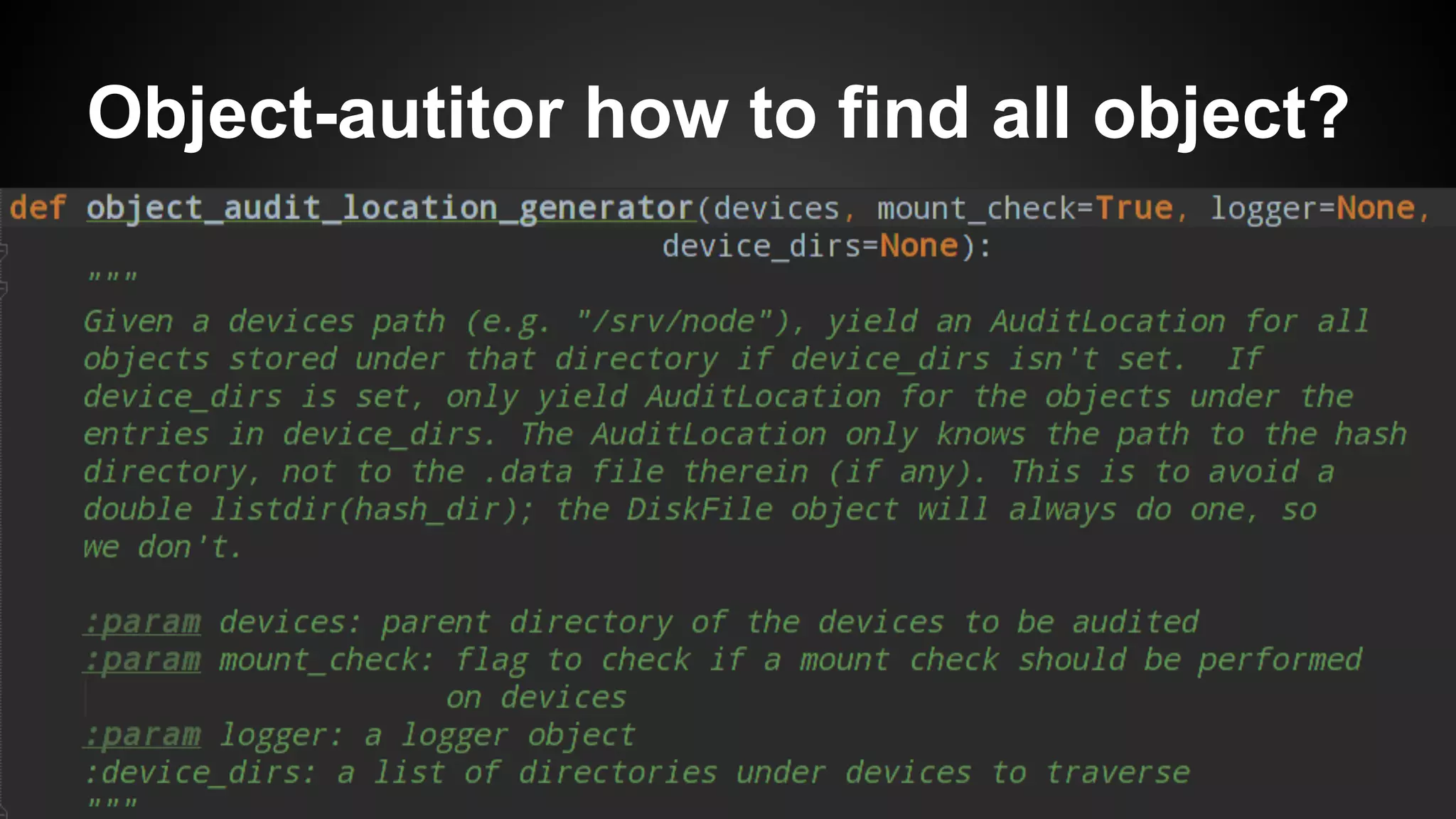

- 33. Object-autitor how tofind all object?

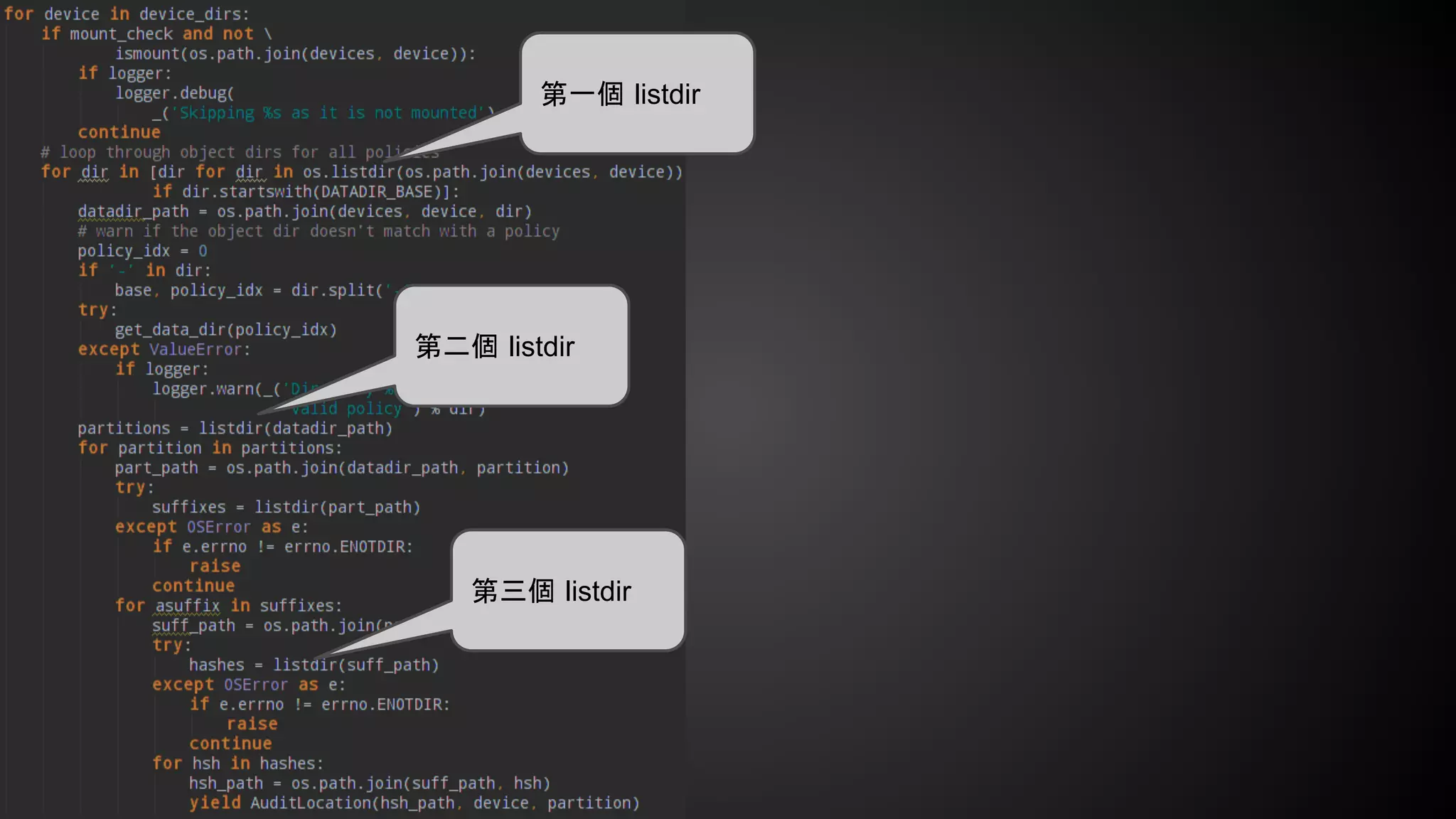

- 34. 第一個 listdir 第二個 listdir 第三個listdir

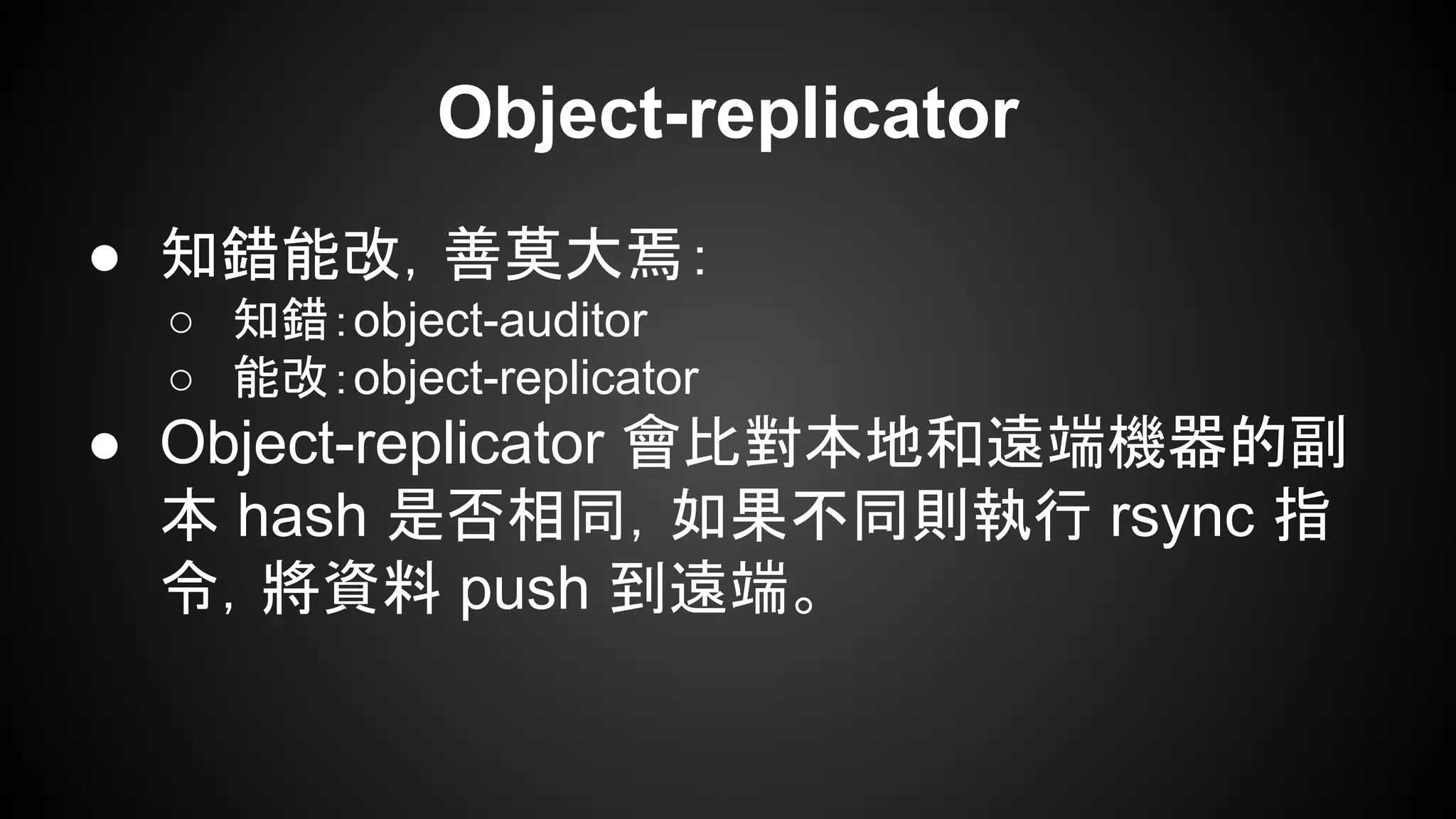

- 35. Object-replicator ● 知錯能改，善莫大焉： ○ 知錯：object-auditor ○能改：object-replicator ● Object-replicator 會比對本地和遠端機器的副 本 hash 是否相同，如果不同則執行 rsync 指 令，將資料 push 到遠端。

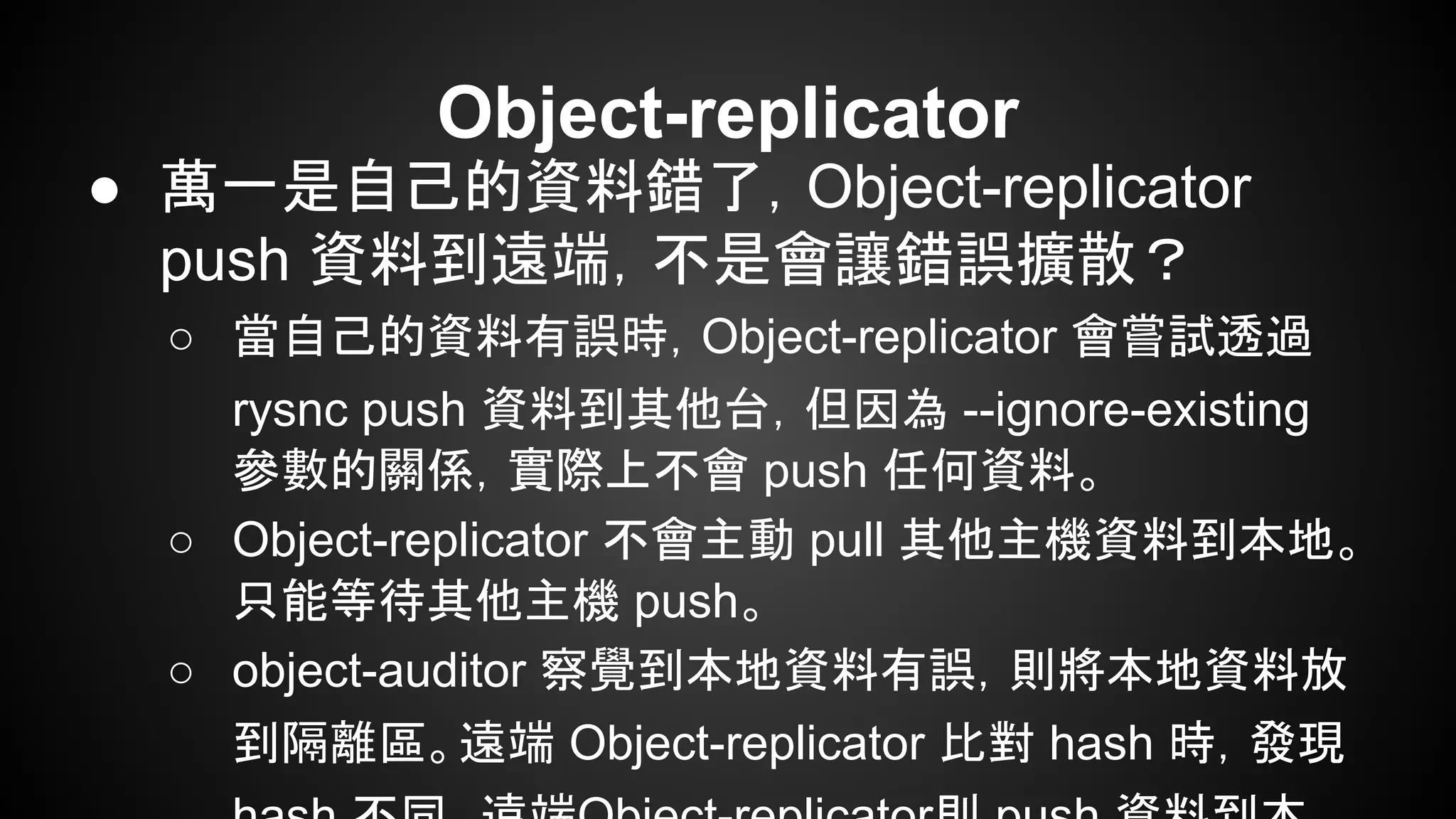

- 36. Object-replicator ● 萬一是自己的資料錯了，Object-replicator push 資料到遠端，不是會讓錯誤擴散？ ○當自己的資料有誤時，Object-replicator 會嘗試透過 rysnc push 資料到其他台，但因為 --ignore-existing 參數的關係，實際上不會 push 任何資料。 ○ Object-replicator 不會主動 pull 其他主機資料到本地。 只能等待其他主機 push。 ○ object-auditor 察覺到本地資料有誤，則將本地資料放 到隔離區。遠端 Object-replicator 比對 hash 時，發現

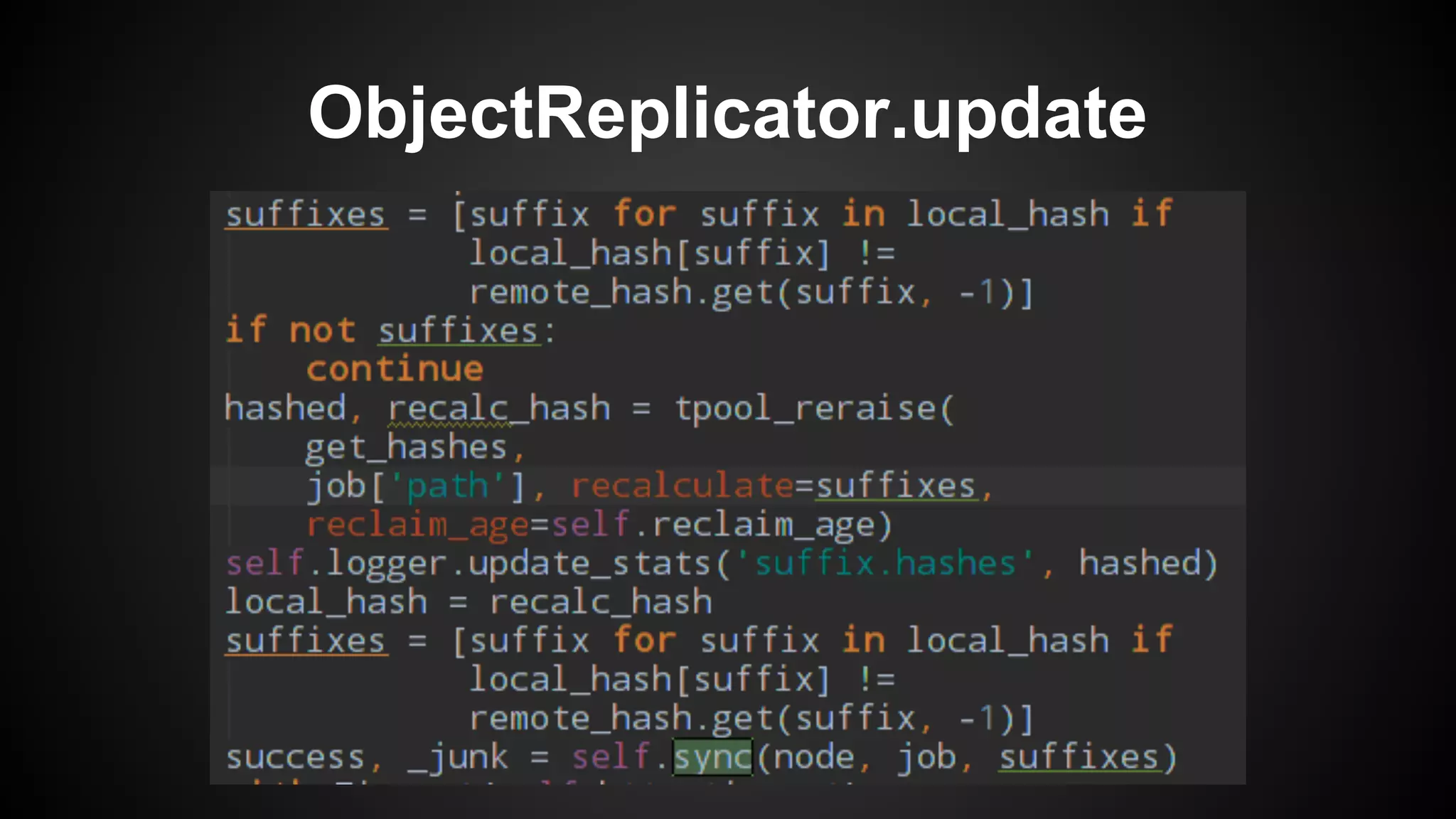

- 37.

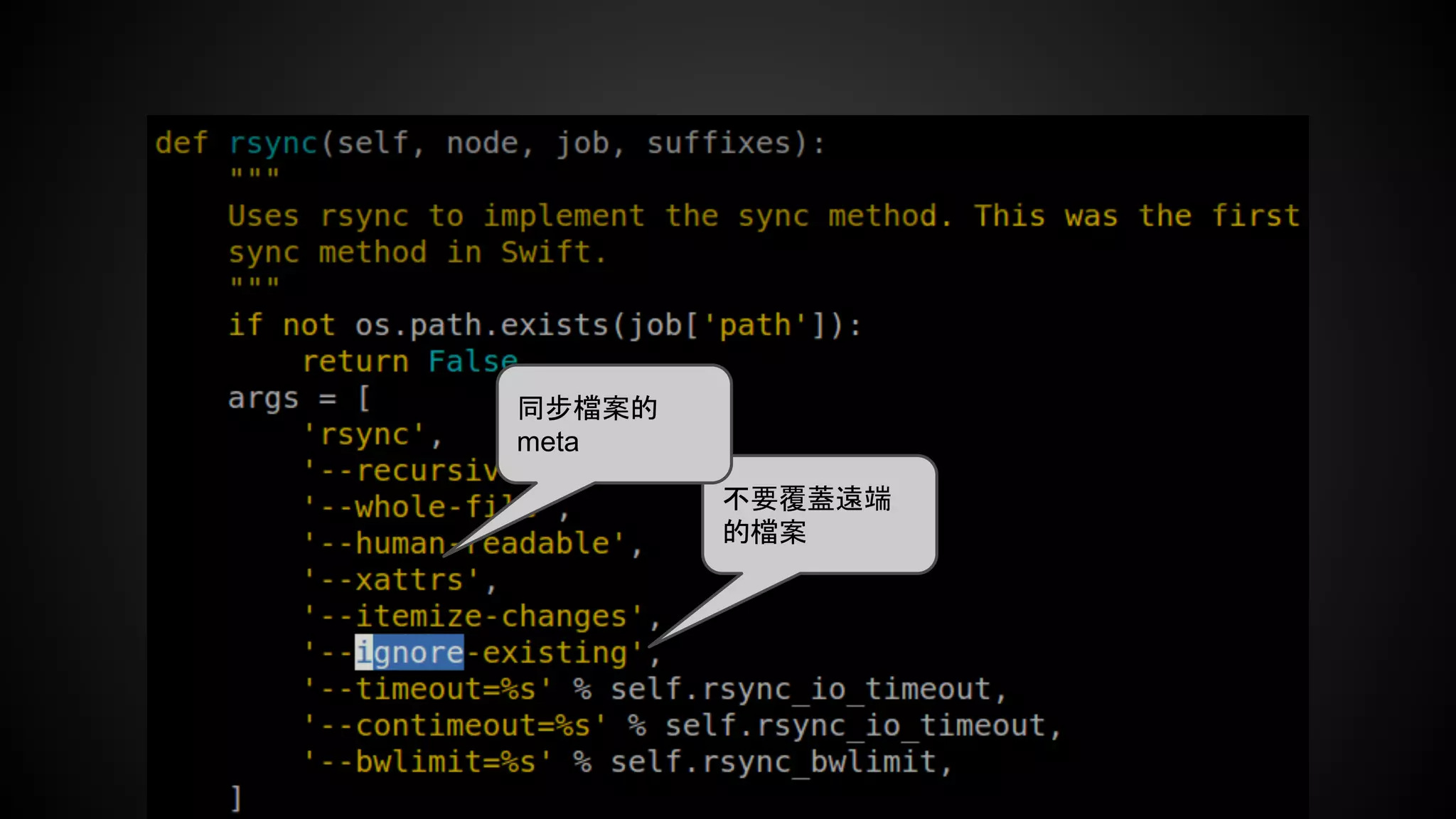

- 38.

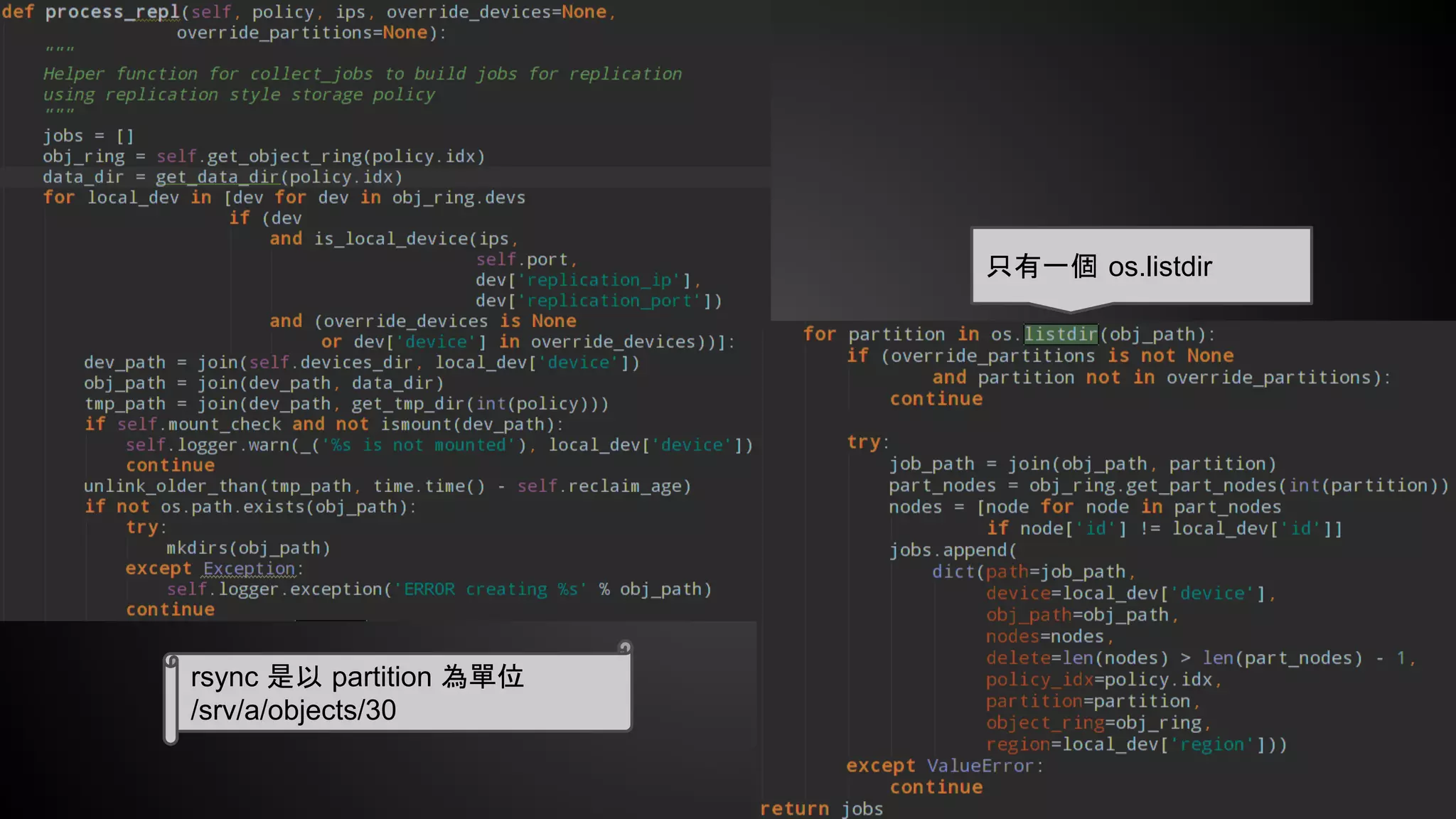

- 39. 只有一個 os.listdir rsync 是以partition 為單位 /srv/a/objects/30
- 40. 資料復原 - 情境分析 ●修改副本内容： ○ （A 電腦的）object-auditor 比對檔案和檔案 xattr 的屬 性（檔案長度與 hash)，發現內容有誤，則將資料放進 隔離區。並修改 hahses.pkl ○ 遠端的 object-replicator 發現 A 電腦的資料 hashes. pkl 和自己的不同，則會試圖 push 自己的電腦資料到 A 電腦

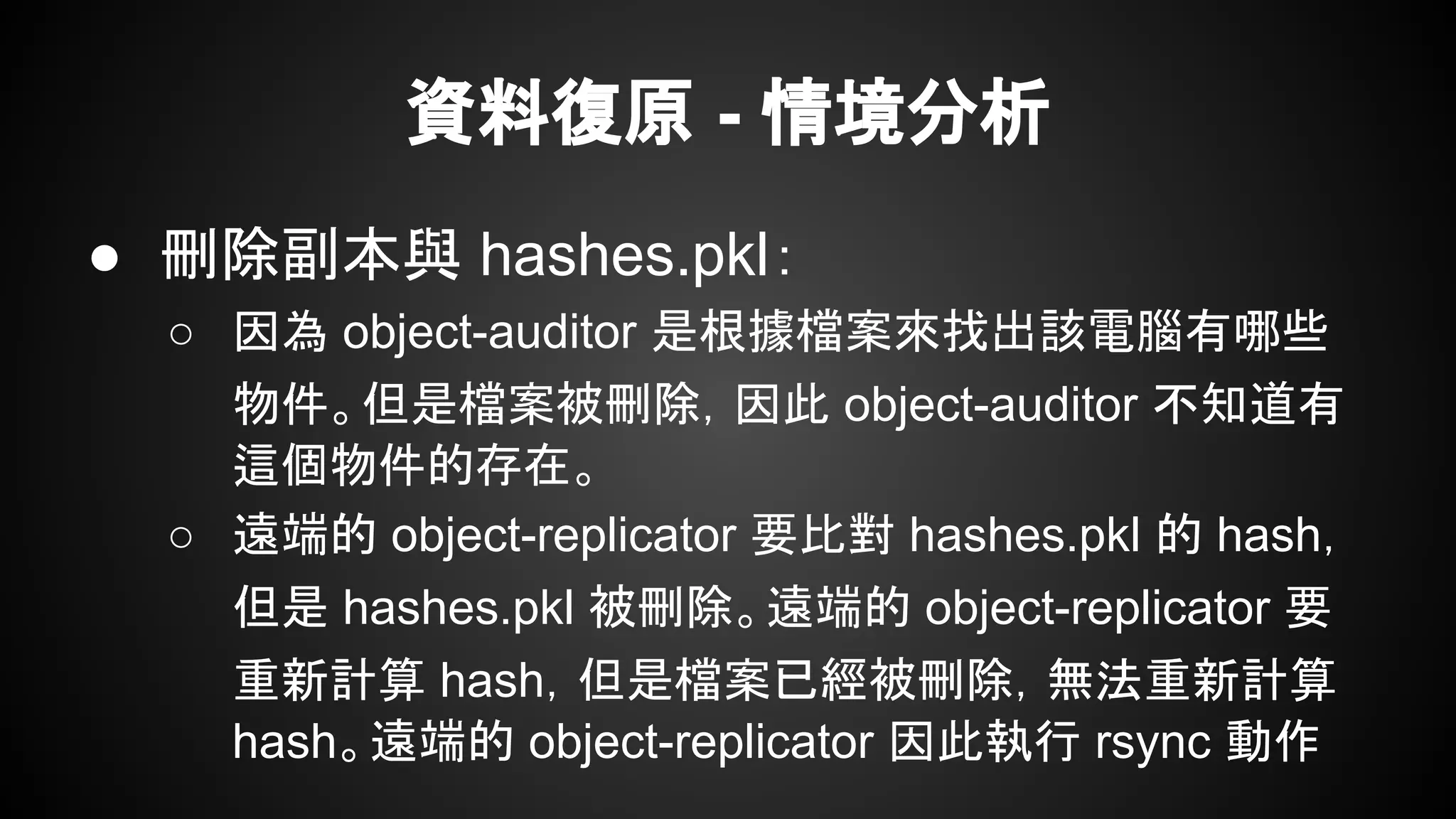

- 41. 資料復原 - 情境分析 ●刪除副本與 hashes.pkl： ○ 因為 object-auditor 是根據檔案來找出該電腦有哪些 物件。但是檔案被刪除，因此 object-auditor 不知道有 這個物件的存在。 ○ 遠端的 object-replicator 要比對 hashes.pkl 的 hash， 但是 hashes.pkl 被刪除。遠端的 object-replicator 要 重新計算 hash，但是檔案已經被刪除，無法重新計算 hash。遠端的 object-replicator 因此執行 rsync 動作

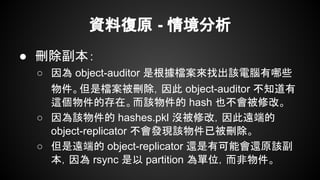

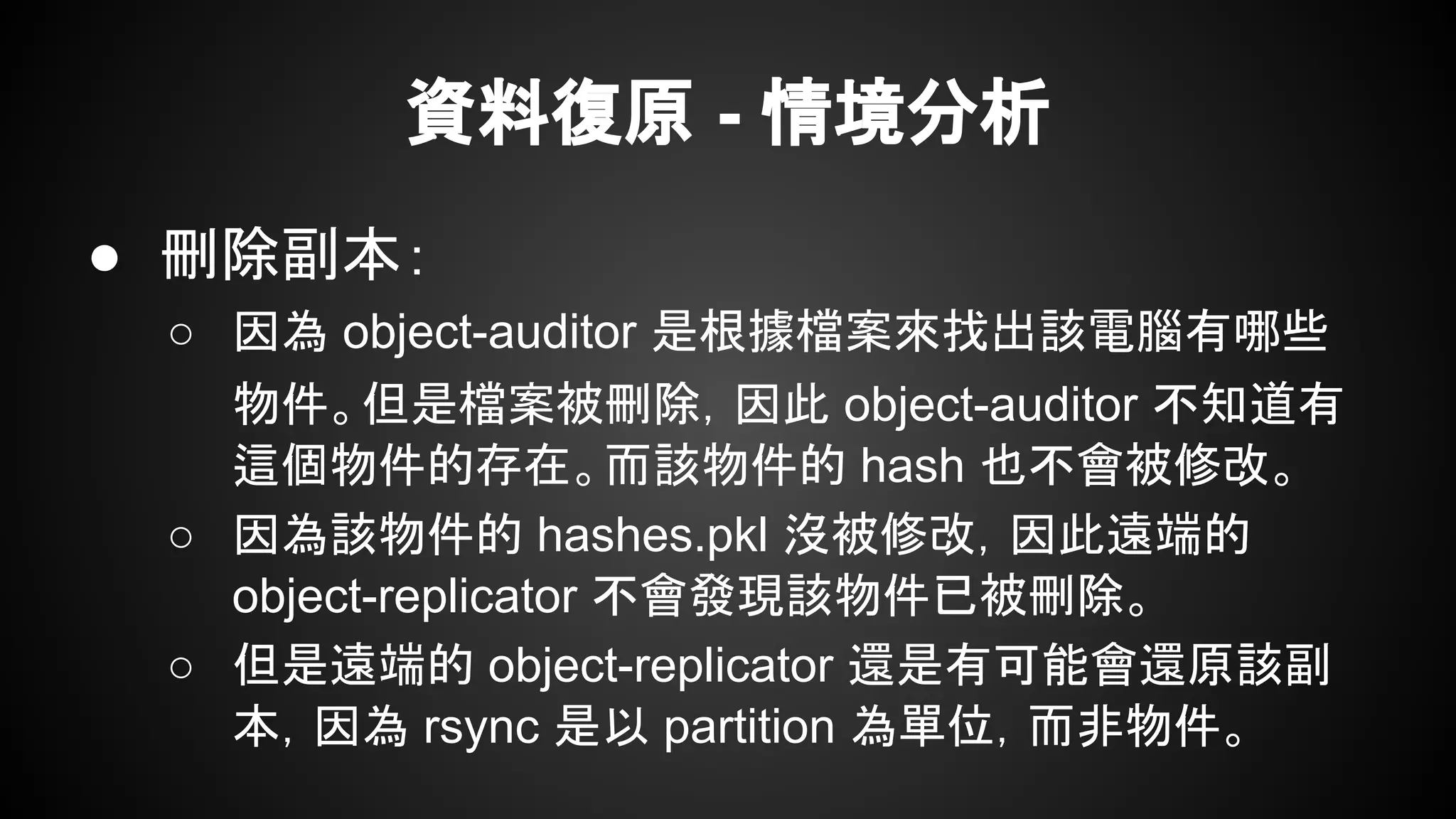

- 42. 資料復原 - 情境分析 ●刪除副本： ○ 因為 object-auditor 是根據檔案來找出該電腦有哪些 物件。但是檔案被刪除，因此 object-auditor 不知道有 這個物件的存在。而該物件的 hash 也不會被修改。 ○ 因為該物件的 hashes.pkl 沒被修改，因此遠端的 object-replicator 不會發現該物件已被刪除。 ○ 但是遠端的 object-replicator 還是有可能會還原該副 本，因為 rsync 是以 partition 為單位，而非物件。

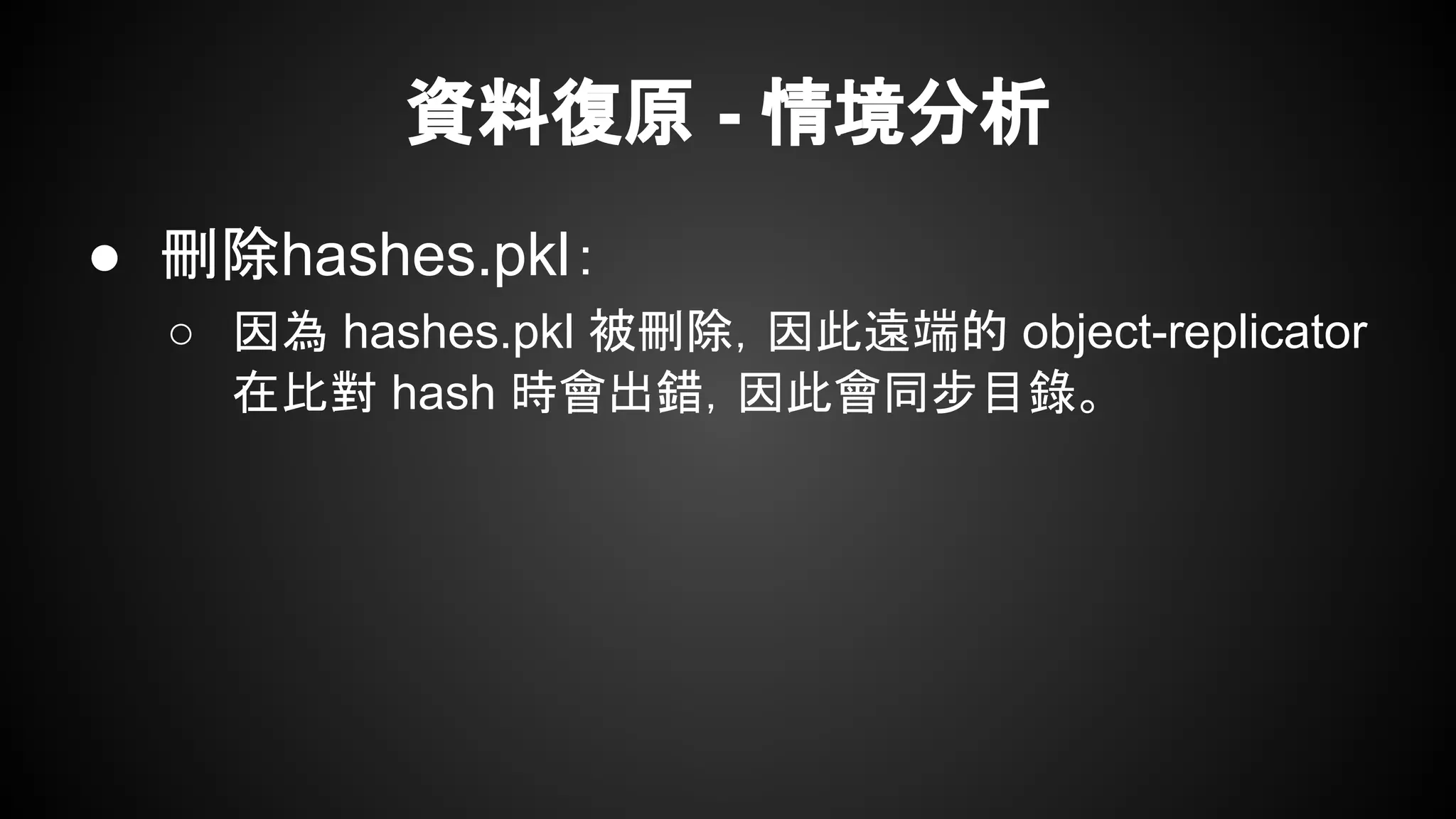

- 43. 資料復原 - 情境分析 ●刪除hashes.pkl： ○ 因為 hashes.pkl 被刪除，因此遠端的 object-replicator 在比對 hash 時會出錯，因此會同步目錄。

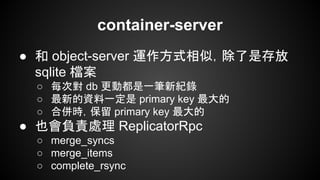

- 44. container-server ● 和 object-server運作方式相似，除了是存放 sqlite 檔案 ○ 每次對 db 更動都是一筆新紀錄 ○ 最新的資料一定是 primary key 最大的 ○ 合併時，保留 primary key 最大的 ● 也會負責處理 ReplicatorRpc ○ merge_syncs ○ merge_items ○ complete_rsync
- 45.

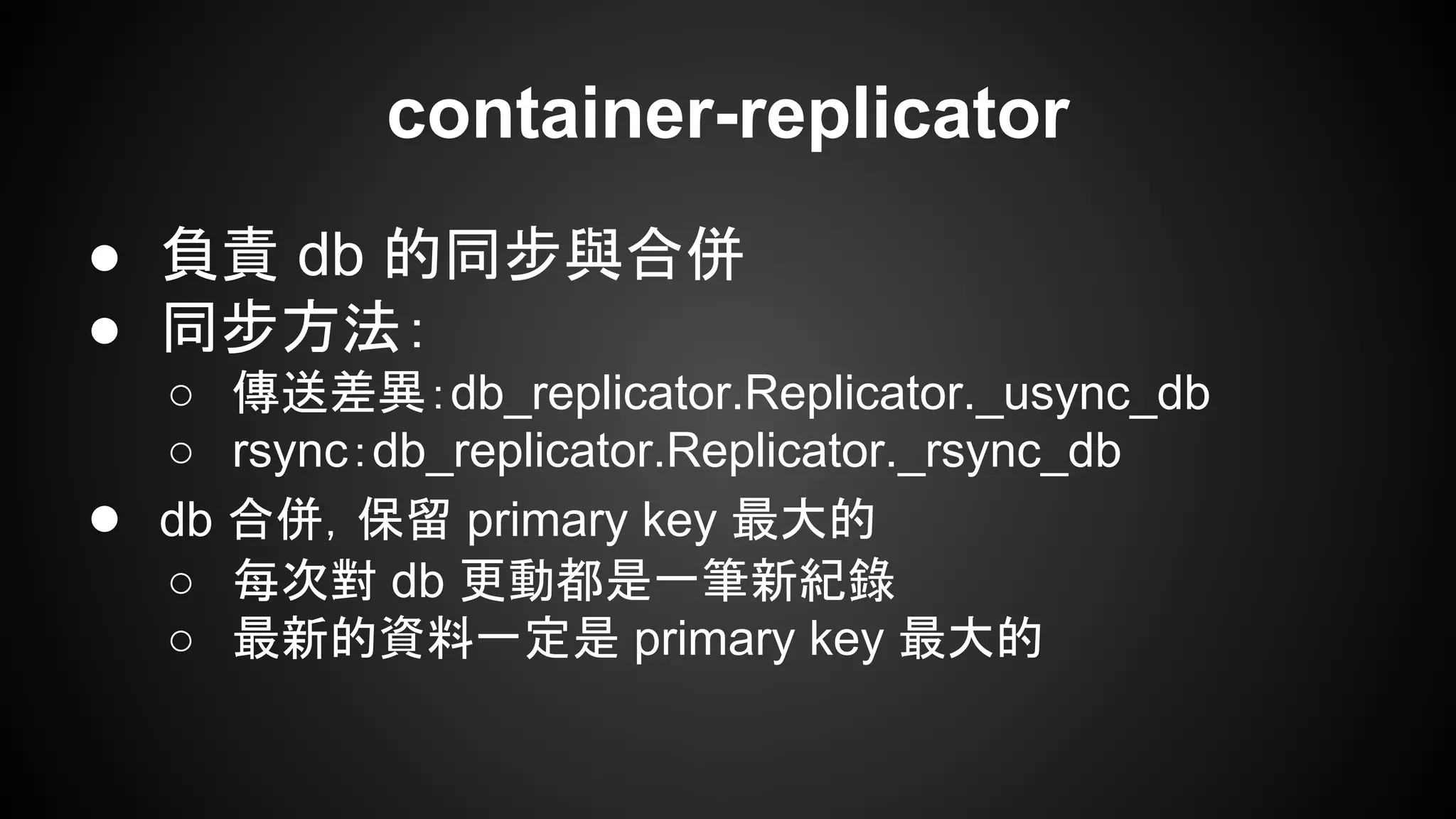

- 46. ● 負責 db的同步與合併 ● 同步方法： ○ 傳送差異：db_replicator.Replicator._usync_db ○ rsync：db_replicator.Replicator._rsync_db ● db 合併，保留 primary key 最大的 ○ 每次對 db 更動都是一筆新紀錄 ○ 最新的資料一定是 primary key 最大的 container-replicator

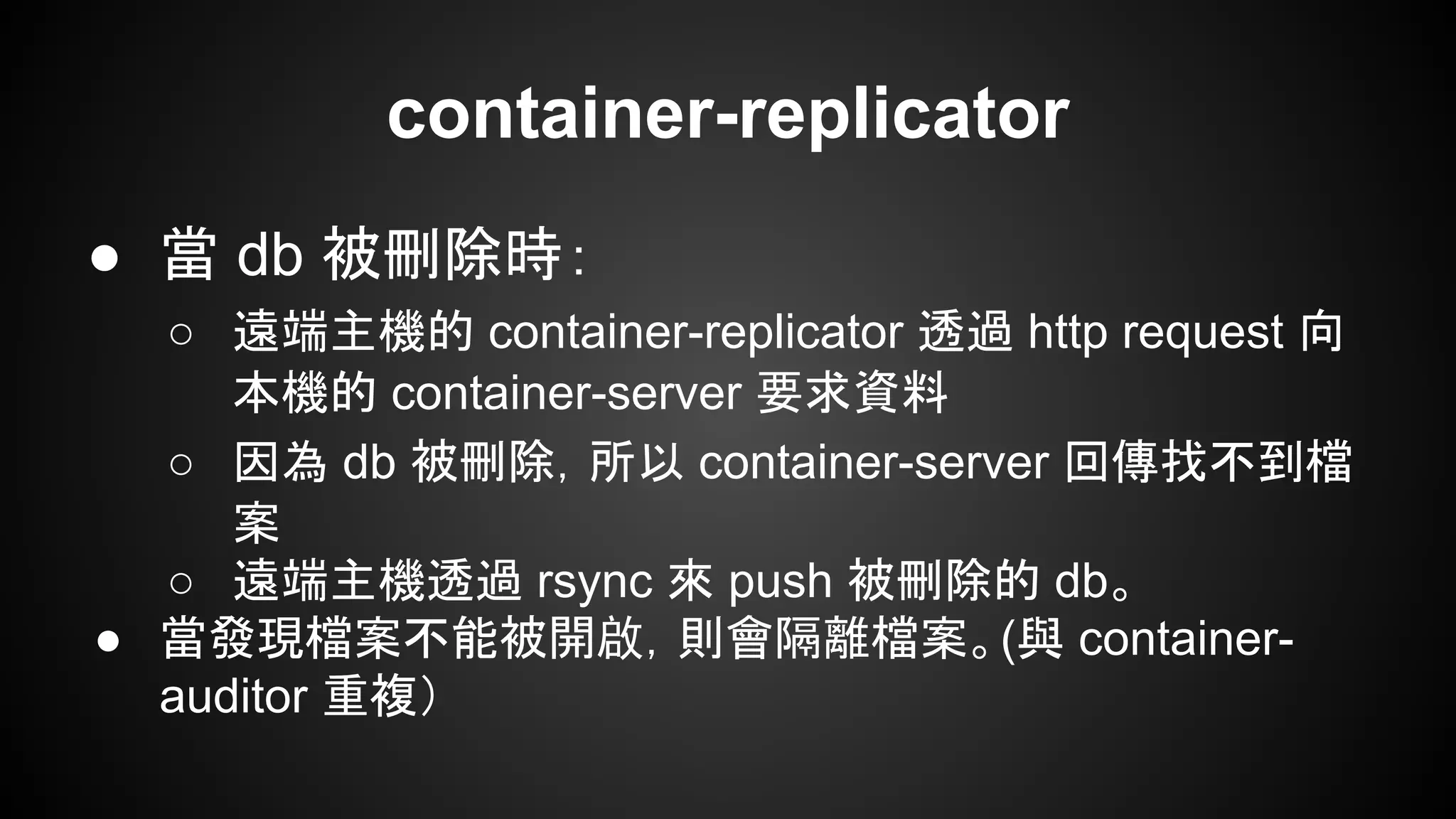

- 47. container-replicator ● 當 db被刪除時： ○ 遠端主機的 container-replicator 透過 http request 向 本機的 container-server 要求資料 ○ 因為 db 被刪除，所以 container-server 回傳找不到檔 案 ○ 遠端主機透過 rsync 來 push 被刪除的 db。 ● 當發現檔案不能被開啟，則會隔離檔案。(與 container- auditor 重複）

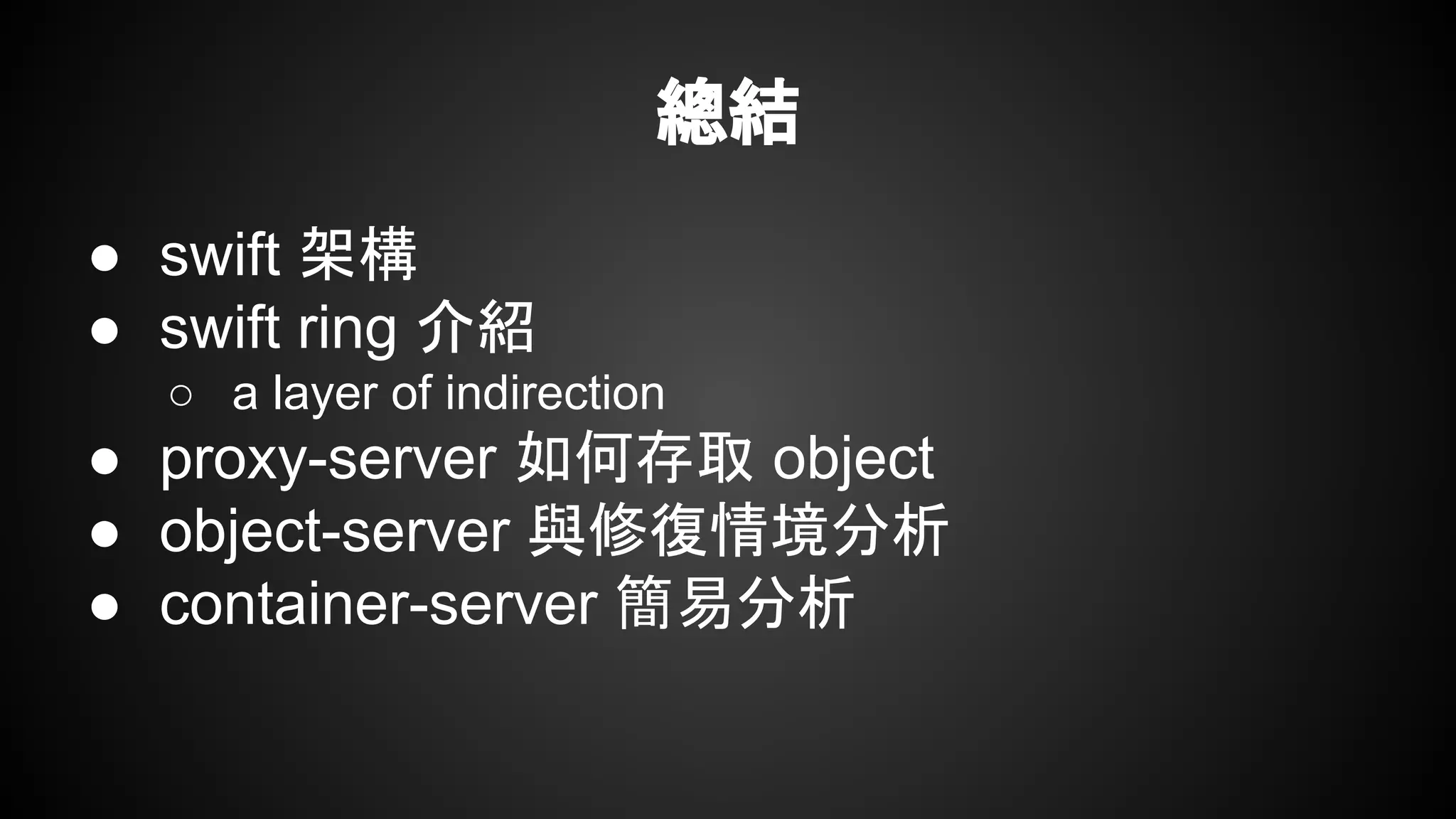

- 48. 總結 ● swift 架構 ●swift ring 介紹 ○ a layer of indirection ● proxy-server 如何存取 object ● object-server 與修復情境分析 ● container-server 簡易分析
