本文件详细介绍了OpenStack中的Neutron网络服务，包括其基本概念、系统架构和网络启用流程。探讨了不同的部署模式，如flat、flatdhcp和vlan等，并提供了用户创建私有网络的实验练习。Neutron的API接口支持创建和管理虚拟网络和路由器，旨在实现多租户的网络连接和资源管理。

1. Neutron 原理详解

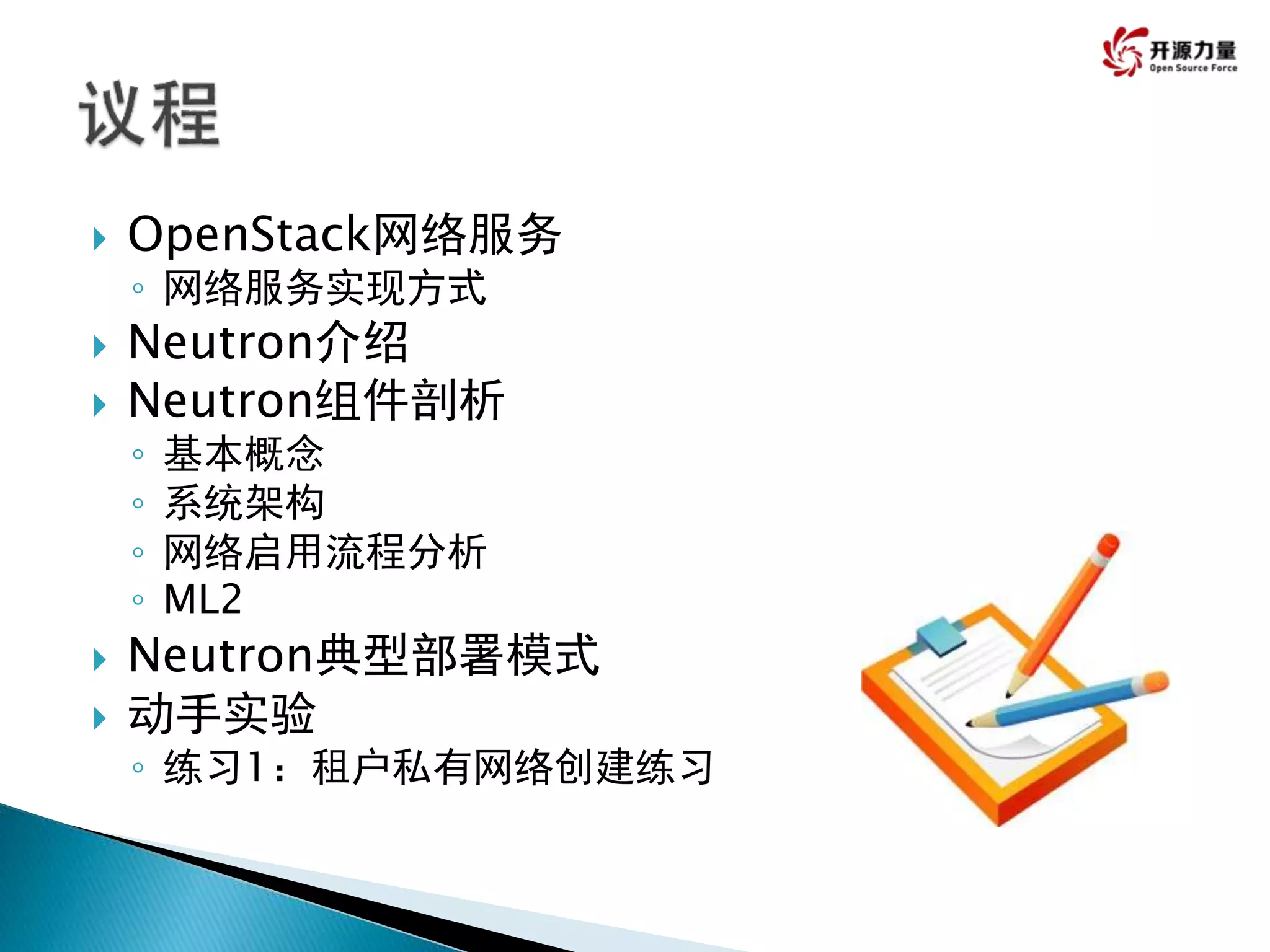

2.  OpenStack网络服务
◦ 网络服务实现方式
 Neutron介绍
 Neutron组件剖析
◦ 基本概念
◦ 系统架构
◦ 网络启用流程分析

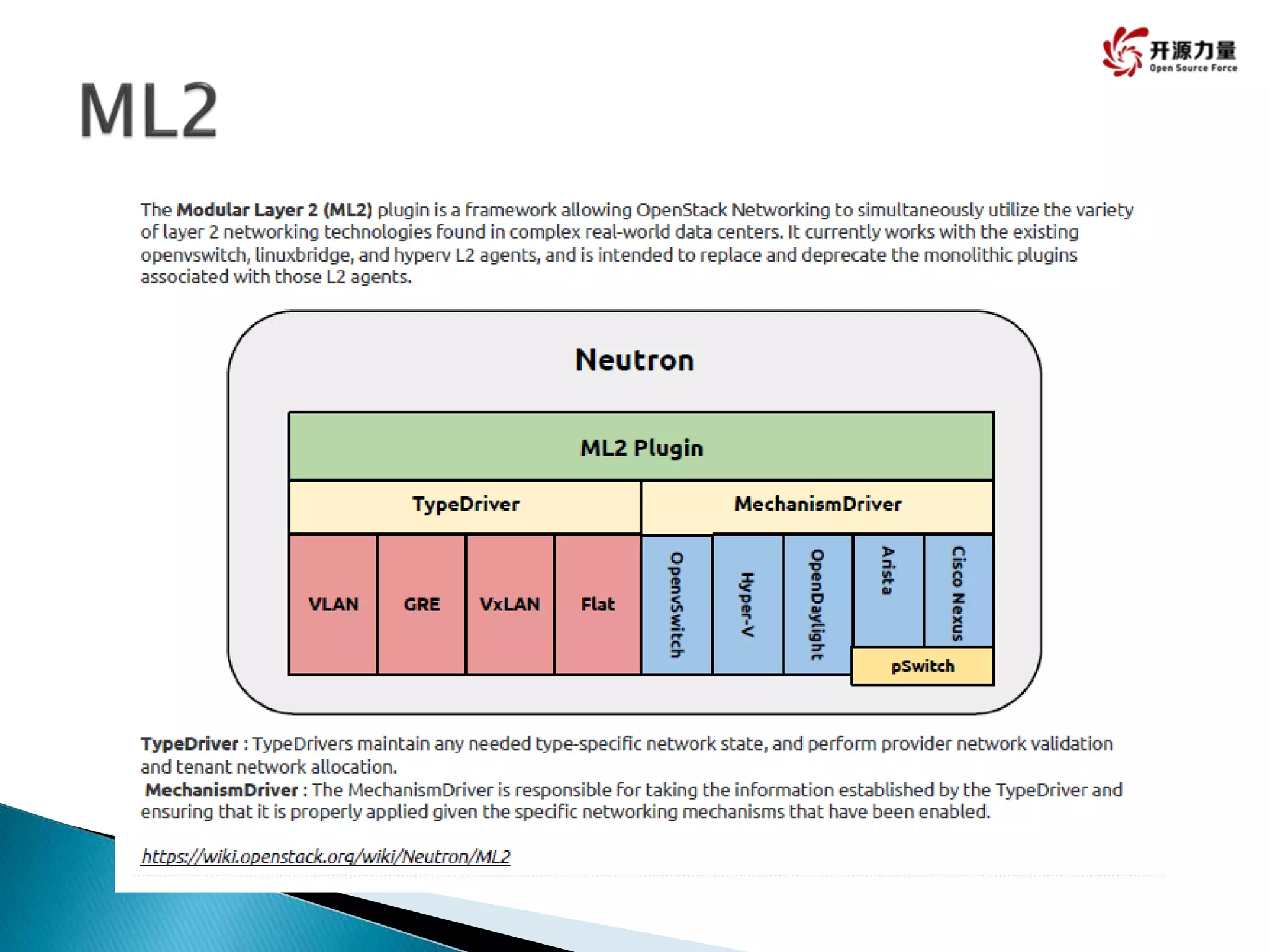

◦ ML2
 Neutron典型部署模式
 动手实验
◦ 练习1：租户私有网络创建练习

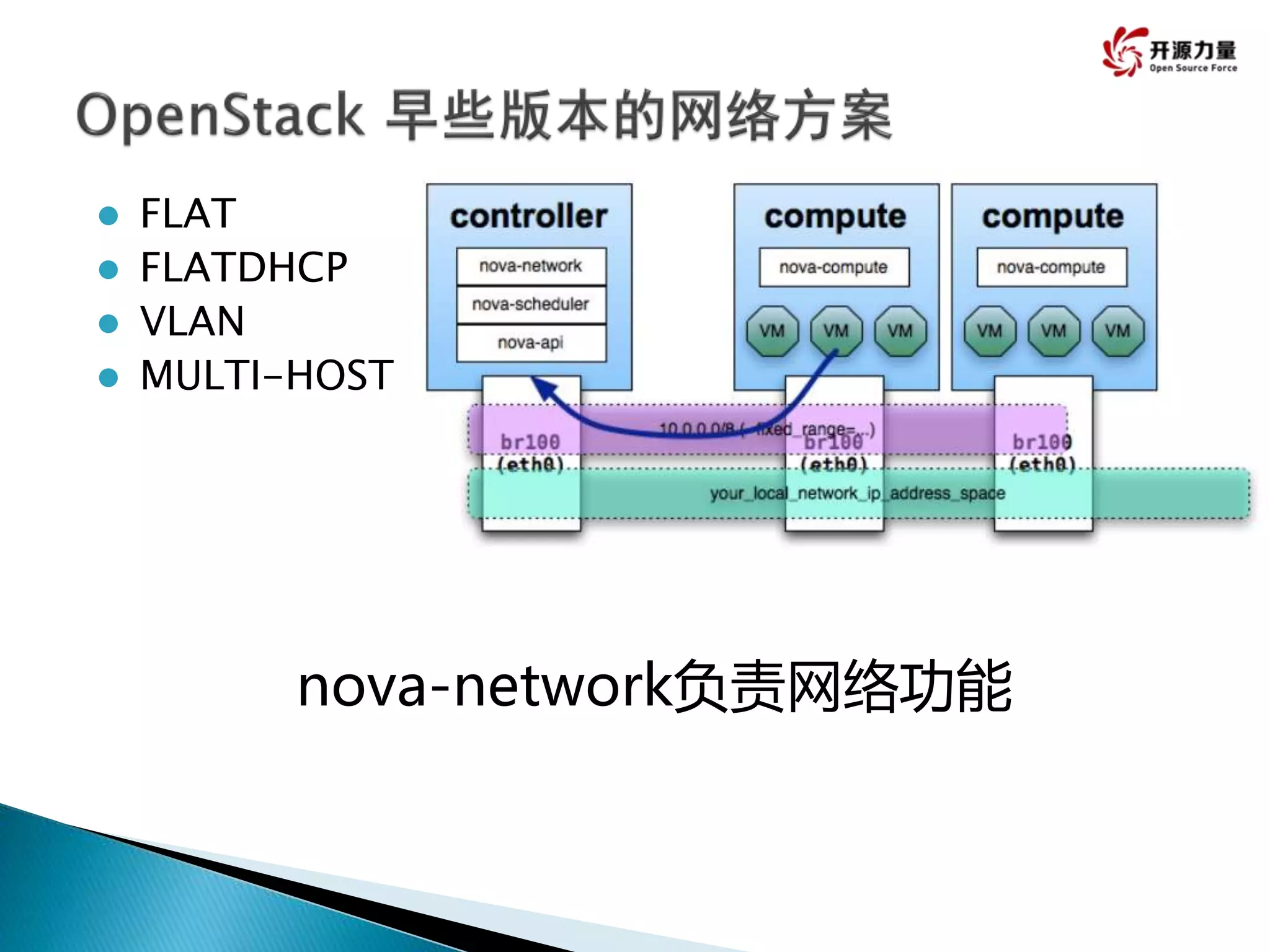

3.  FLAT
 FLATDHCP
 VLAN
 MULTI-HOST
nova-network负责网络功能

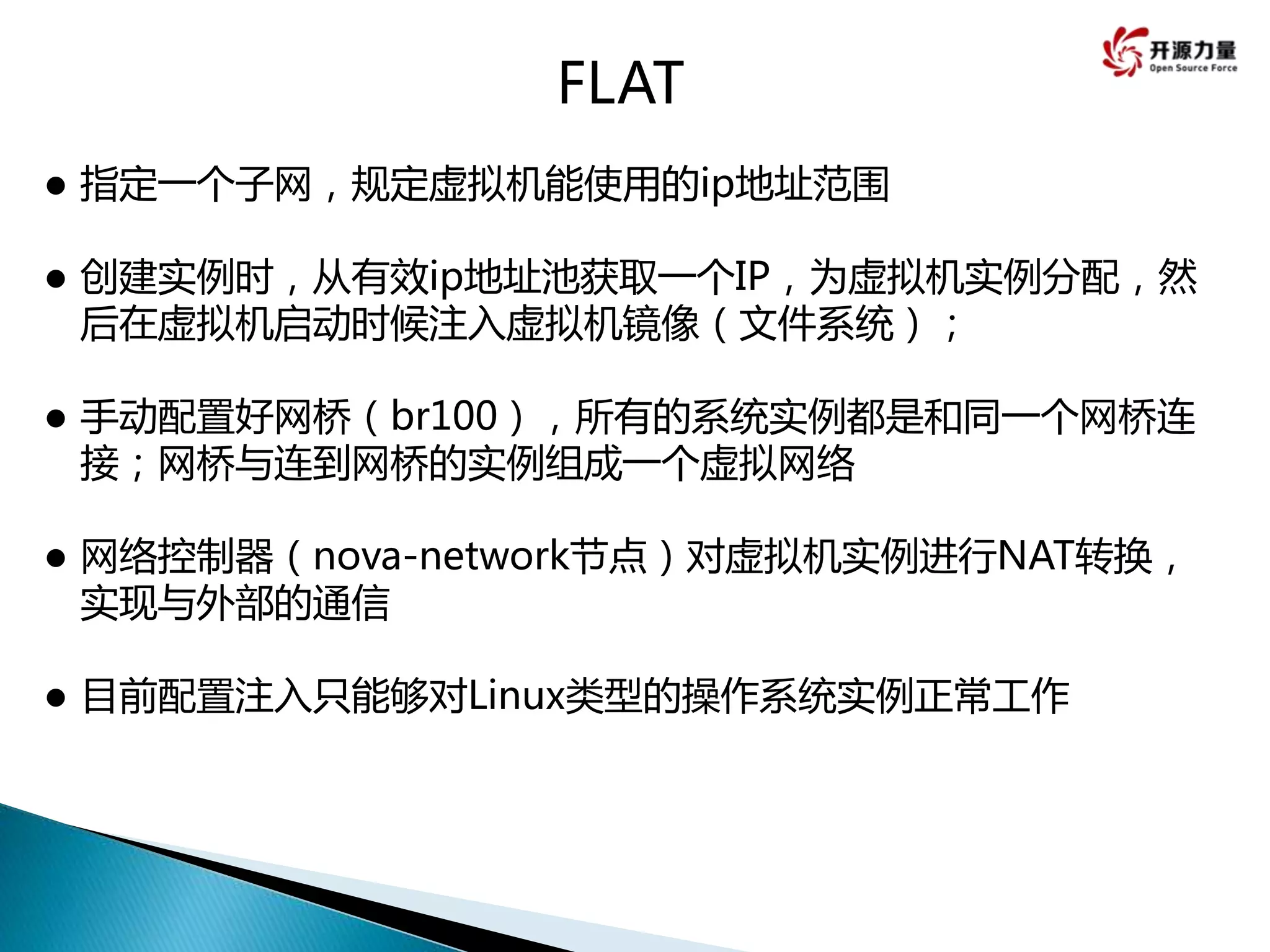

4. FLAT
 指定一个子网，规定虚拟机能使用的ip地址范围
 创建实例时，从有效ip地址池获取一个IP，为虚拟机实例分配，然
后在虚拟机启动时候注入虚拟机镜像（文件系统）；
 手动配置好网桥（br100），所有的系统实例都是和同一个网桥连
接；网桥与连到网桥的实例组成一个虚拟网络
 网络控制器（nova-network节点）对虚拟机实例进行NAT转换，
实现与外部的通信
 目前配置注入只能够对Linux类型的操作系统实例正常工作

5.  与Flat模式一样，从ip池取出ip分配给虚拟机实例，所有的实例都在计算
节点中和一个网桥相关。
 网络控制器（运行nova-network服务的节点）运行dnsmasq作为
DHCP服务器监听这个网桥；
 实例通过dhcp bootp发送请求；
 网络控制器把从一个指定的子网中获得的IP地址响应给虚拟机实例；
 实例通过网络控制器与外部实现互相访问

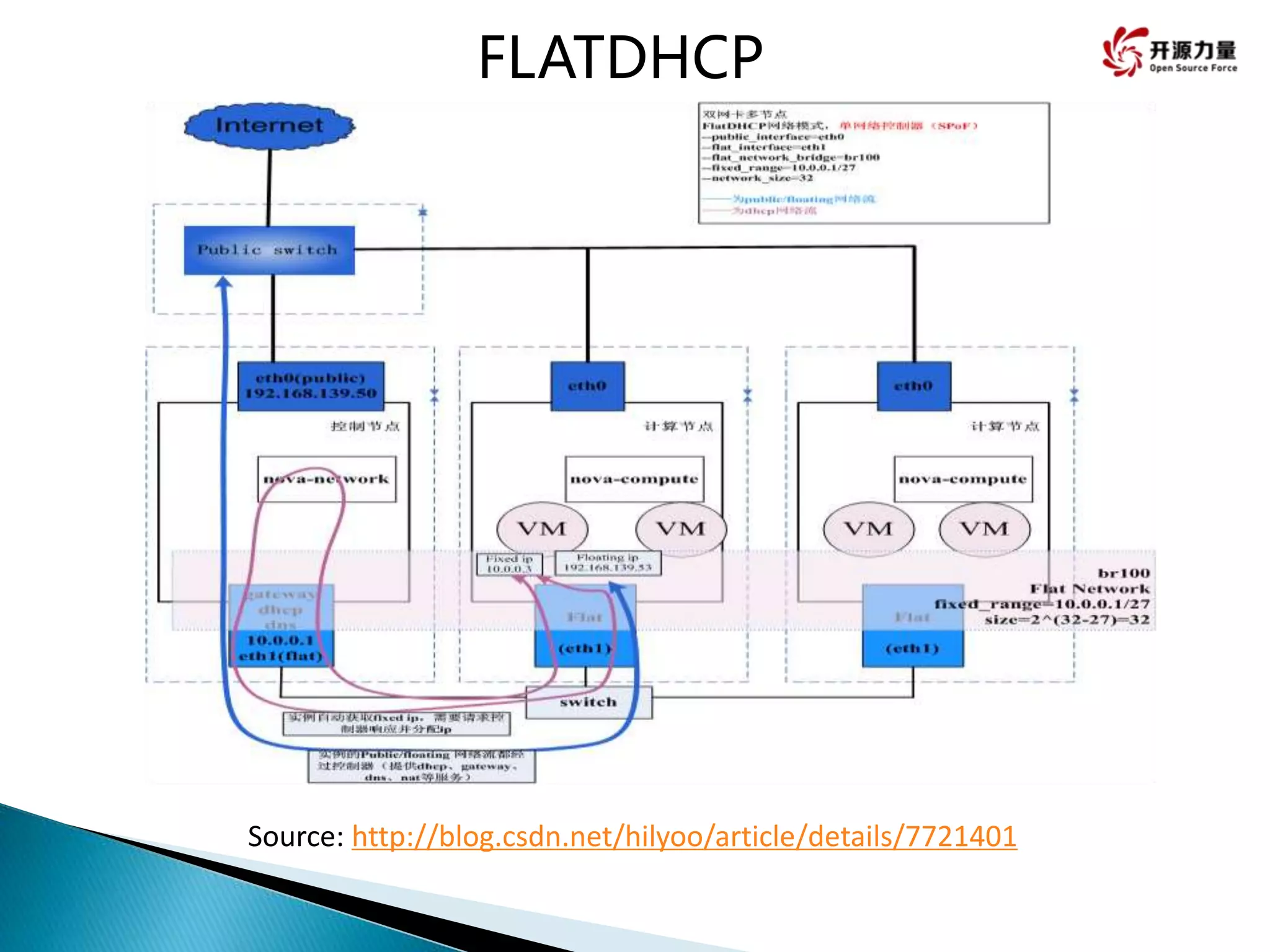

FLATDHCP

6. FLATDHCP
Source: http://blog.csdn.net/hilyoo/article/details/7721401

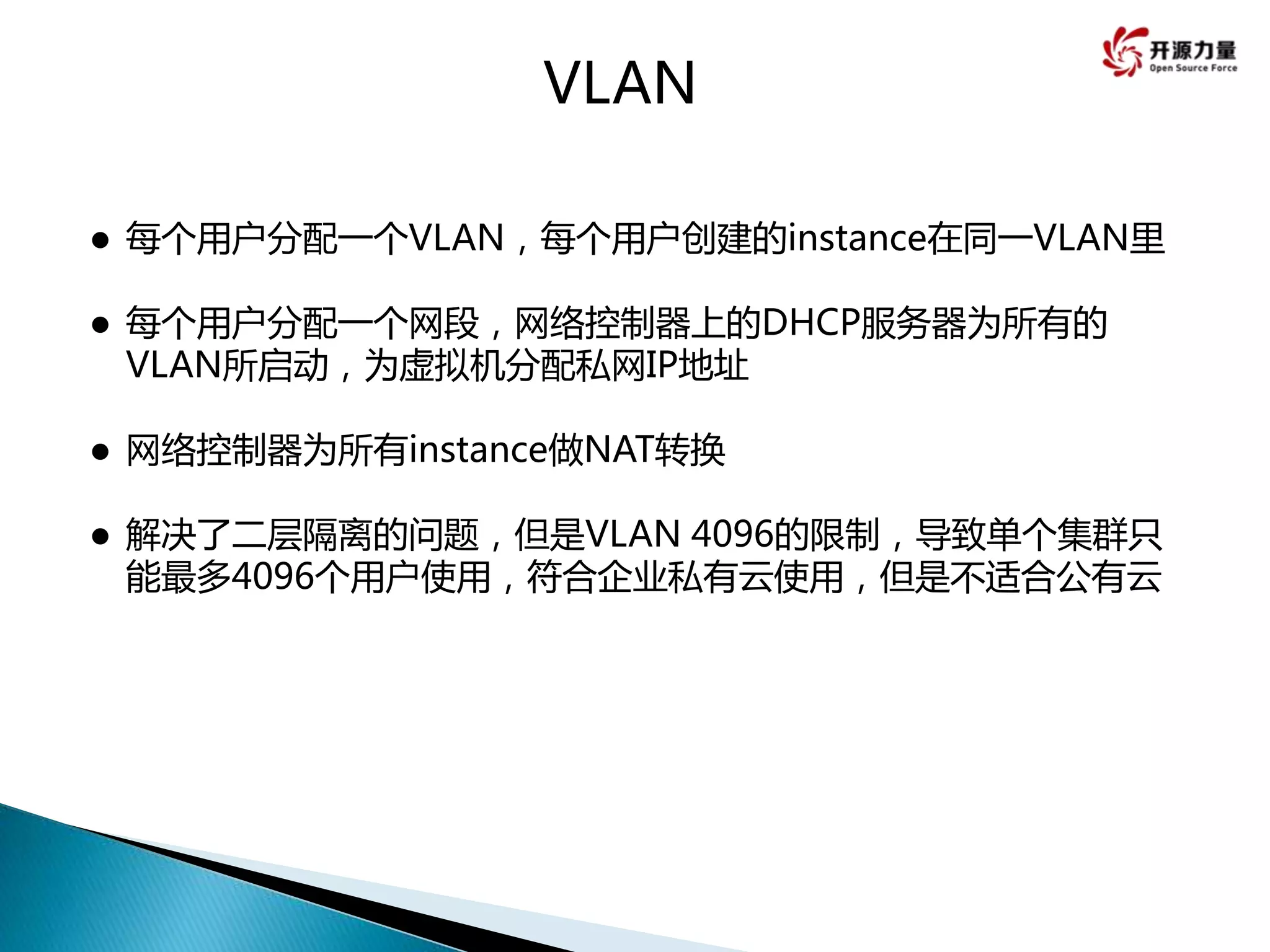

7.  每个用户分配一个VLAN，每个用户创建的instance在同一VLAN里
 每个用户分配一个网段，网络控制器上的DHCP服务器为所有的
VLAN所启动，为虚拟机分配私网IP地址
 网络控制器为所有instance做NAT转换
 解决了二层隔离的问题，但是VLAN 4096的限制，导致单个集群只
能最多4096个用户使用，符合企业私有云使用，但是不适合公有云
VLAN

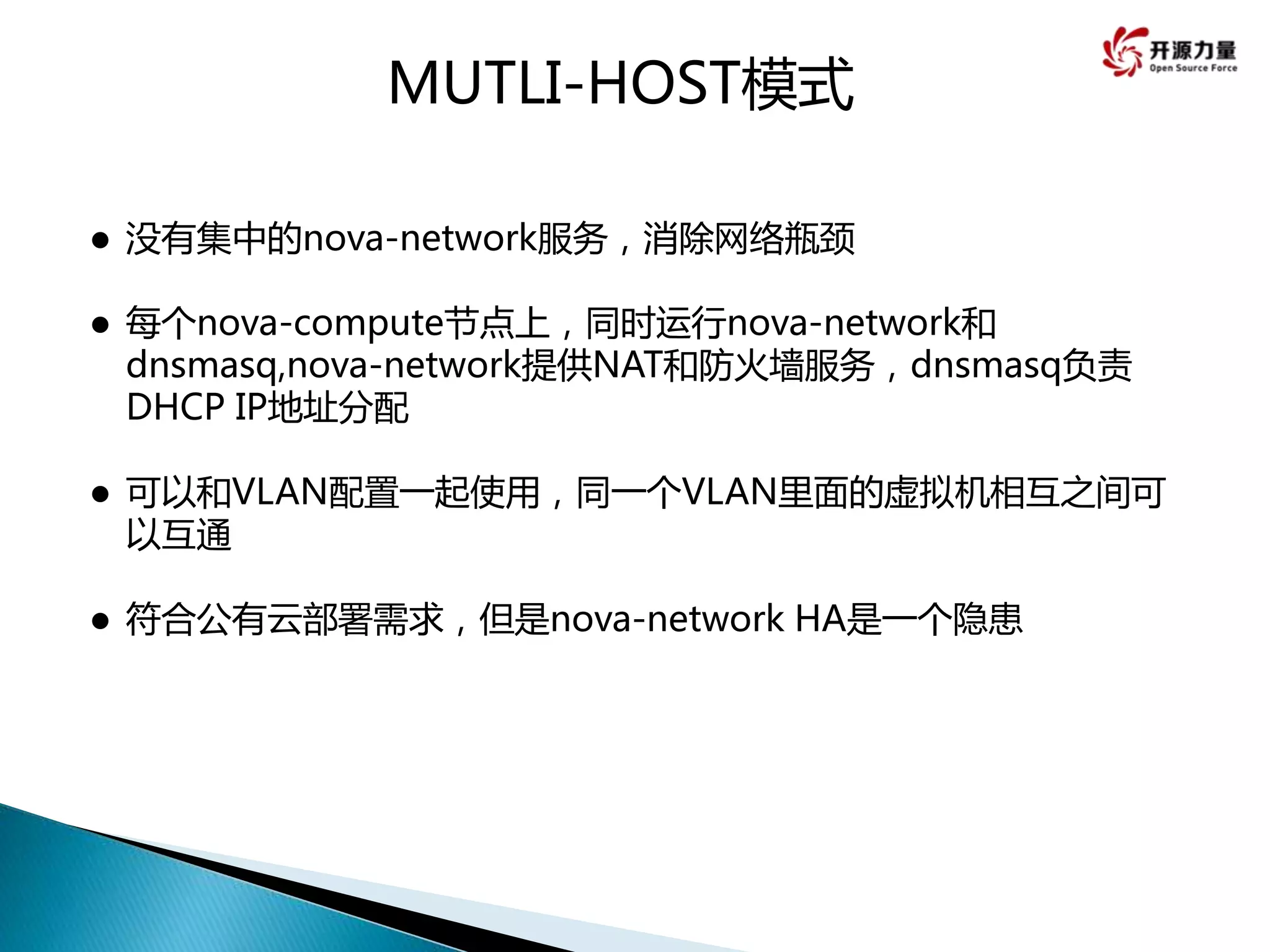

9.  没有集中的nova-network服务，消除网络瓶颈
 每个nova-compute节点上，同时运行nova-network和
dnsmasq,nova-network提供NAT和防火墙服务，dnsmasq负责
DHCP IP地址分配
 可以和VLAN配置一起使用，同一个VLAN里面的虚拟机相互之间可
以互通
 符合公有云部署需求，但是nova-network HA是一个隐患
MUTLI-HOST模式

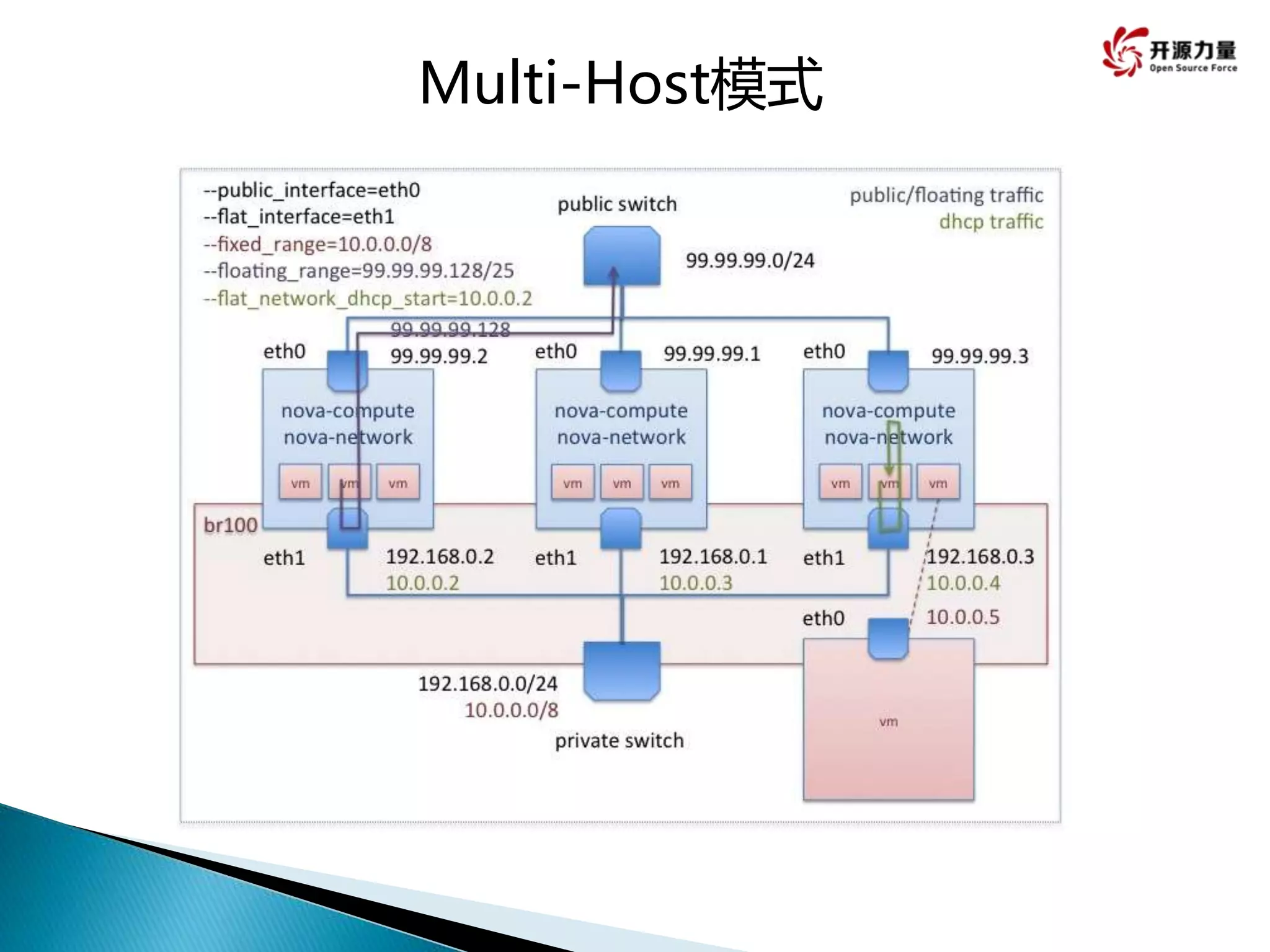

10. Multi-Host模式

11.  传统桥接模式
 用户不能自定义网络
 网络隔离
 大规模部署
OpenStack 早些版本网络的问题

12.  高密度
 多租户
 大规模扩展
 虚拟机的可移动性
 资源的管理的自动化
 价格

13.  用户自定义网络
 丰富的多层拓扑结构
 QoS保证
 防火墙、VPN、IDS、LBAAS等安全服务
 监控和审计

15.  网络连接服务Network connectivity as a service
 提供面向租户(Tenant)的API接口，用于创建虚拟网
络，路由器，负载均衡等，关联instance到指定的
网络和路由
 通过API接口管理虚拟或物理交换机
 提供plugin架构来支持不同的技术平台
 Neutron Private Network – 提供固定私网地址
 Neutron Public Network – 提供浮动IP地址

16.  Network
 一个L2二层网络单元
 租户可通过Neutron API 创建自己的网络
 Subnet
 一段IPV4/IPV6地址段
 为Instance提供私网或公网地址
 Router
 三层路由器
 为租户的Instance提供路由功能
 Port
 虚拟交换机上的端口
 管理Instance的网卡

18. Nova
Compute
Nova
Compute
Nova
Compute
Nova
ComputeNova Compute
Tenant
Scripts
Horizon
Nova
API Clients Neutron Server
Neutron
Plugin
Create-net
.
.
.
Create-port
virtual switch
Internal plugin
communication.
Neutron API
Create-net
.
.
.
Create-port
Interfaces from a service
like Nova plug into a
switch manages by the
Neutron plugin.API + Plugin = Neutron Service
Uniform API
for all clients

19.  Open vSwitch
 Linux Bridge
 Cisco NX1000
 Nicira NVP
 Ryu
 NEC OpenFlow
 Floodnight

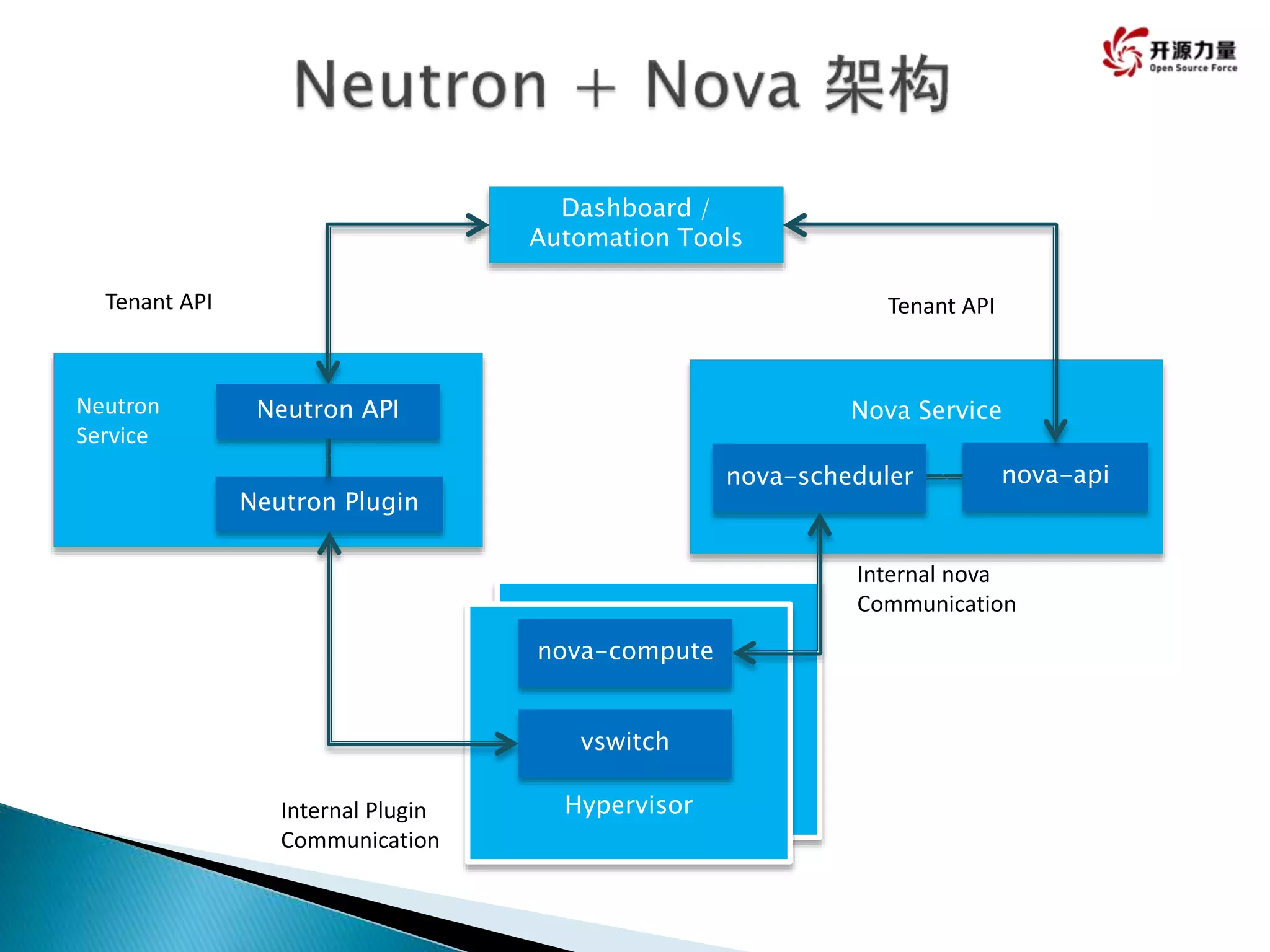

20. Dashboard /
Automation Tools
Nova Service
XenServer #1
Neutron Plugin
nova-api
Hypervisor
vswitch
nova-scheduler
nova-compute
Tenant API Tenant API
Internal Plugin
Communication
Internal nova
Communication
Neutron APINeutron
Service

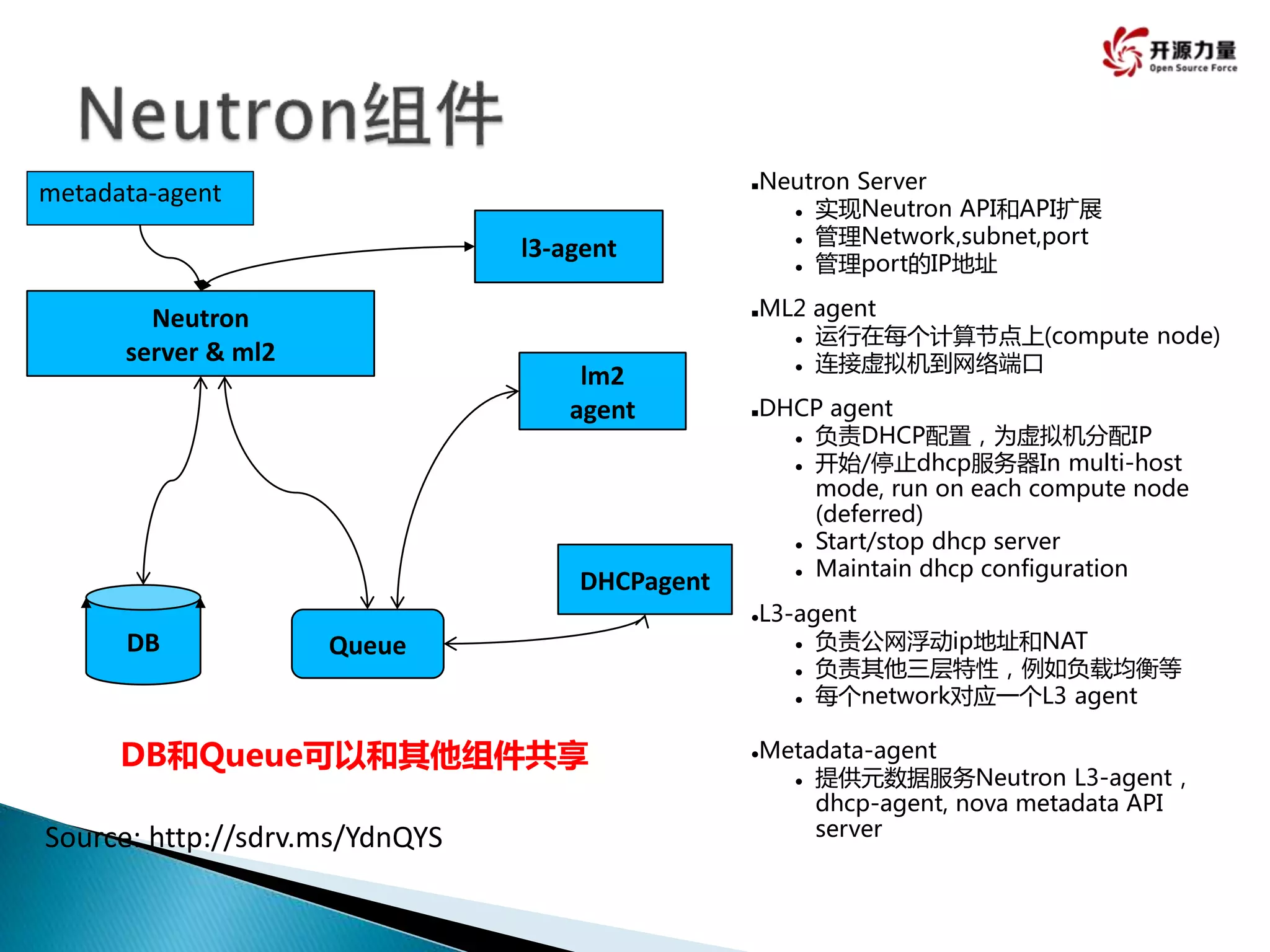

21. Neutron
server & ml2
lm2
agent
DHCPagent
DB Queue
■Neutron Server
 实现Neutron API和API扩展
 管理Network,subnet,port
 管理port的IP地址
■ML2 agent
 运行在每个计算节点上(compute node)
 连接虚拟机到网络端口
■DHCP agent
 负责DHCP配置，为虚拟机分配IP
 开始/停止dhcp服务器In multi-host
mode, run on each compute node
(deferred)
 Start/stop dhcp server
 Maintain dhcp configuration
L3-agent
 负责公网浮动ip地址和NAT
 负责其他三层特性，例如负载均衡等
 每个network对应一个L3 agent
Metadata-agent
 提供元数据服务Neutron L3-agent，
dhcp-agent, nova metadata API
server
DB和Queue可以和其他组件共享
l3-agent
metadata-agent
Source: http://sdrv.ms/YdnQYS

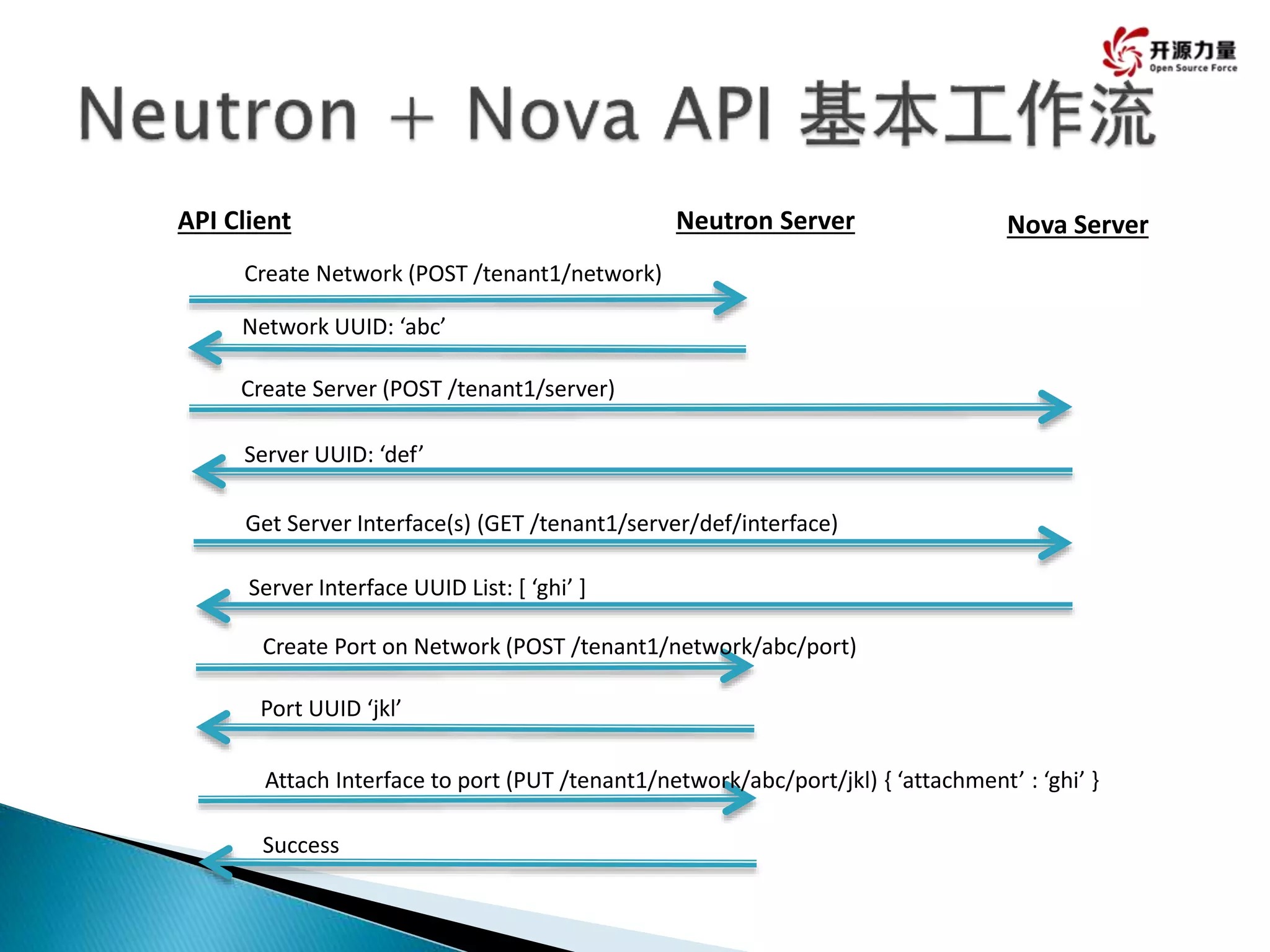

22. API Client Neutron Server
Create Network (POST /tenant1/network)
Network UUID: ‘abc’
Create Server (POST /tenant1/server)
Nova Server
Server UUID: ‘def’
Get Server Interface(s) (GET /tenant1/server/def/interface)
Server Interface UUID List: [ ‘ghi’ ]
Create Port on Network (POST /tenant1/network/abc/port)
Port UUID ‘jkl’
Attach Interface to port (PUT /tenant1/network/abc/port/jkl) { ‘attachment’ : ‘ghi’ }
Success

23. Source: http://sdrv.ms/YdnQYS
Neutron server

27.  Single FLAT Network
 Multi FLAT Network
 Mixed Flat and Private Network
 Provider Router with private network
 Per-tenant Routers with private network
 Per-tenant Routers with private network

28. Single FLAT Network
 类似FlatManager
 FlatDHCPManager
 不支持floating ip

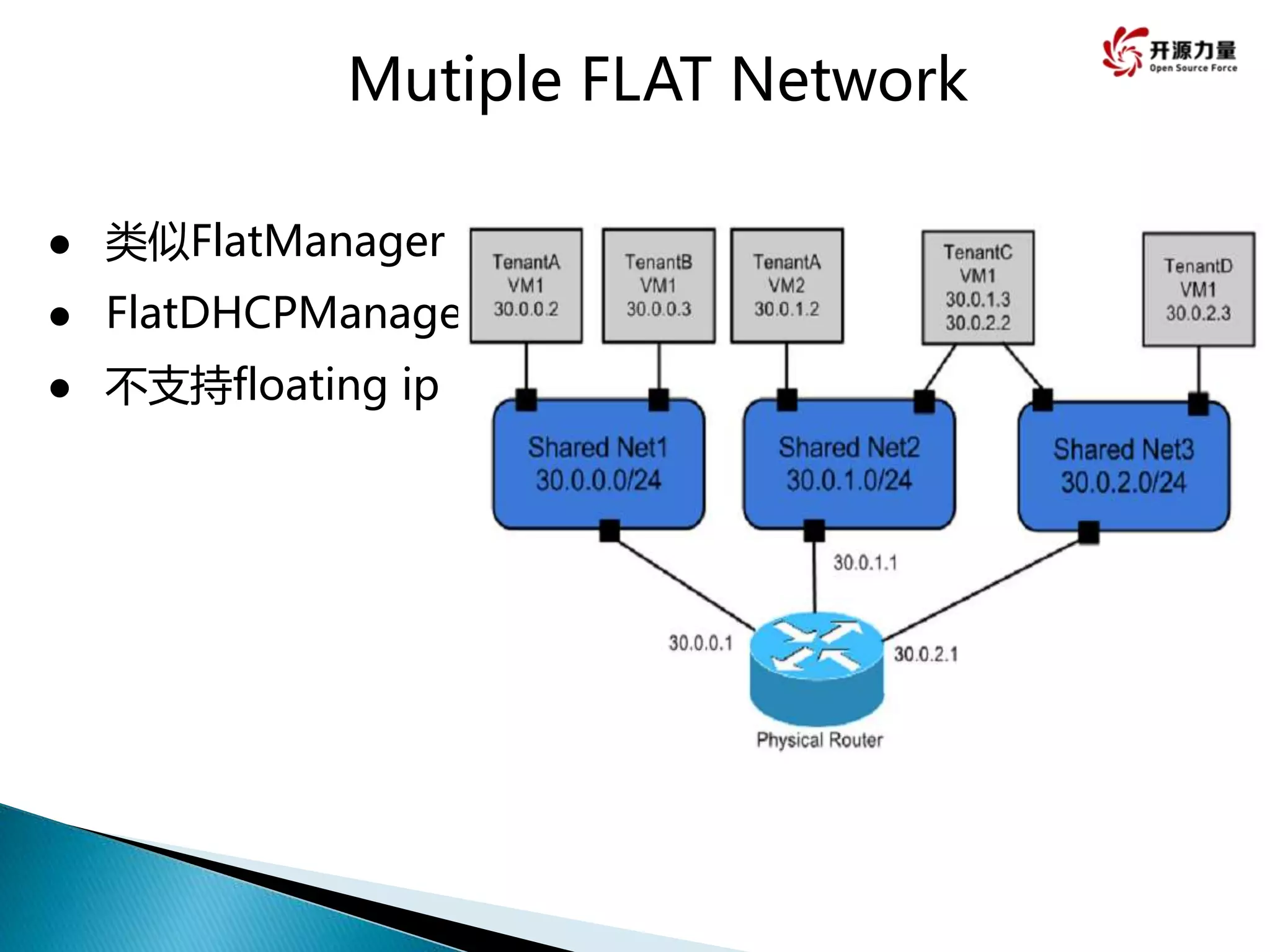

29. Mutiple FLAT Network
 类似FlatManager
 FlatDHCPManager
 不支持floating ip

30. Mixed Flat and Private Network

31. Provider Router with private
network

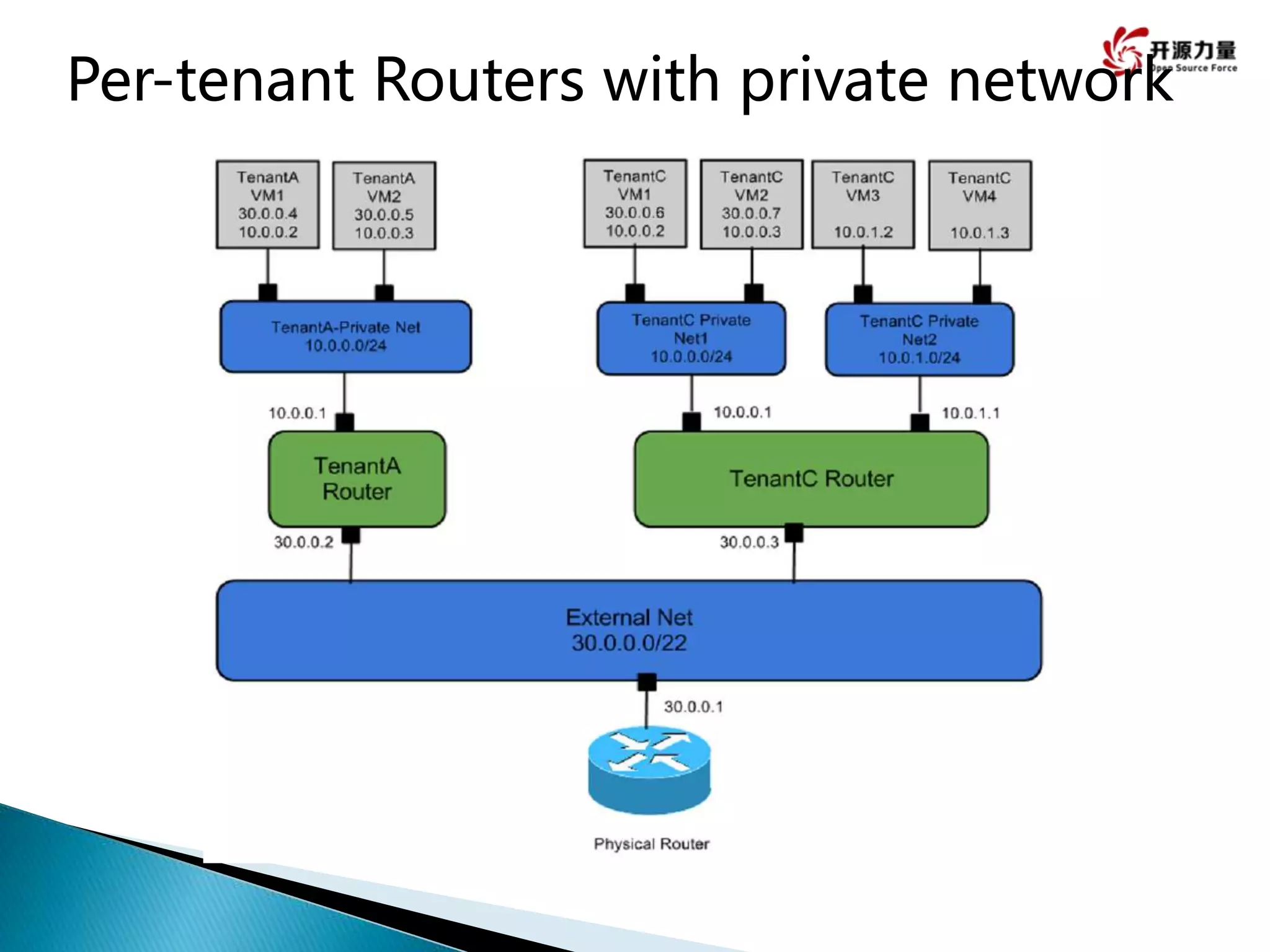

32. Per-tenant Routers with private network

33. Neutron Multi-Host模式
Data network
Management network
Control node
DHCP qdhcp-xx namespace
Neutron-ns-metadata-proxy
Neutron-metadata-agent
unix socket
Compute node
VM
Neutron-dhcp-agent
Neutron-l3-agent
Neutron-<l2>-agent
VMVM
nova-compute
external network
DHCP qdhcp-xx namespace
Neutron-ns-metadata-proxy
Neutron-metadata-agent
unix socket
Compute node
VM
Neutron-dhcp-agent
Neutron-l3-agent
Neutron-<l2>-agent
VMVM
nova-compute
Source: http://sdrv.ms/YdnQYS

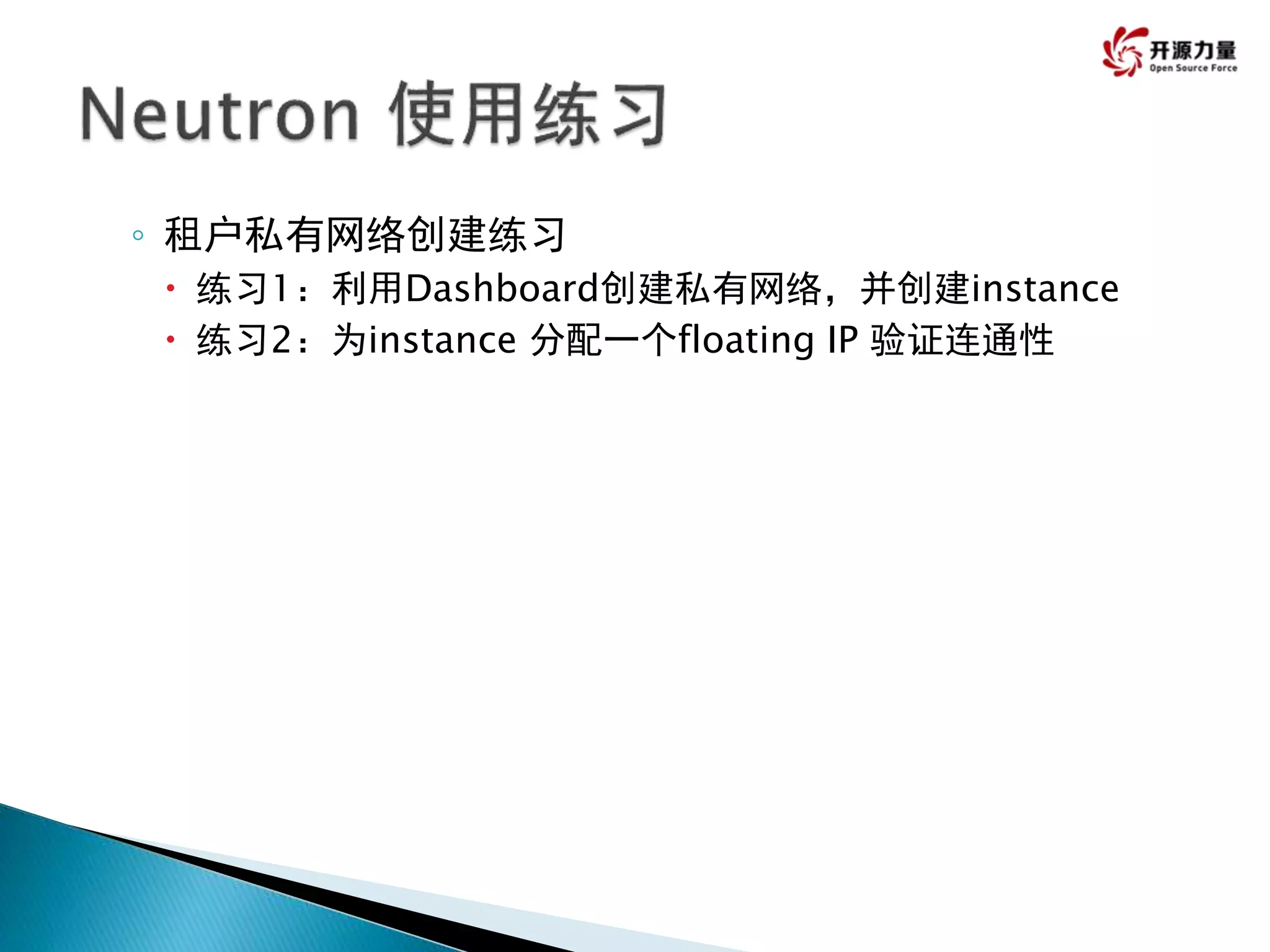

34. ◦ 租户私有网络创建练习
 练习1：利用Dashboard创建私有网络，并创建instance
 练习2：为instance 分配一个floating IP 验证连通性
