Docker集群管理 工具篇
- 1.
- 2.
- 3.

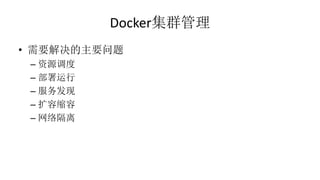

- 4. Docker集群管理 • 需要解决的主要问题 – 资源调度 –部署运行 – 服务发现 – 扩容缩容 – 网络隔离

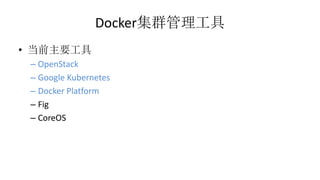

- 5. Docker集群管理工具 • 当前主要工具 – OpenStack –Google Kubernetes – Docker Platform – Fig – CoreOS

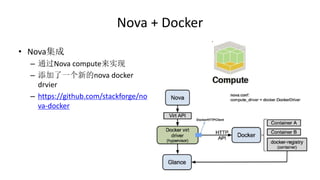

- 6. Nova + Docker •Nova集成 – 通过Nova compute来实现 – 添加了一个新的nova docker drvier – https://github.com/stackforge/no va-docker

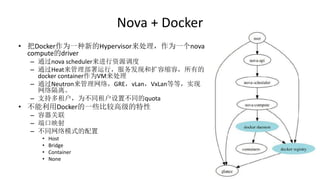

- 7. Nova + Docker •把Docker作为一种新的Hypervisor来处理，作为一个nova compute的driver – 通过nova scheduler来进行资源调度 – 通过Heat来管理部署运行，服务发现和扩容缩容，所有的 docker container作为VM来处理 – 通过Neutron来管理网络，GRE，vLan，VxLan等等，实现 网络隔离。 – 支持多租户，为不同租户设置不同的quota • 不能利用Docker的一些比较高级的特性 – 容器关联 – 端口映射 – 不同网络模式的配置 • Host • Bridge • Container • None

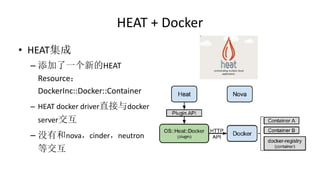

- 8. HEAT + Docker •HEAT集成 – 添加了一个新的HEAT Resource： DockerInc::Docker::Container – HEAT docker driver直接与docker server交互 – 没有和nova，cinder，neutron 等交互

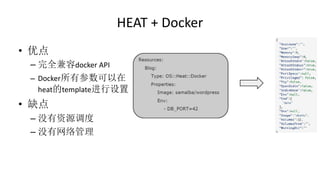

- 9. HEAT + Docker •优点 – 完全兼容docker API – Docker所有参数可以在 heat的template进行设置 • 缺点 – 没有资源调度 – 没有网络管理

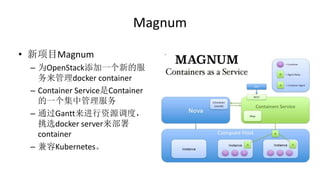

- 10. Magnum • 新项目Magnum – 为OpenStack添加一个新的服 务来管理dockercontainer – Container Service是Container 的一个集中管理服务 – 通过Gantt来进行资源调度， 挑选docker server来部署 container – 兼容Kubernetes。

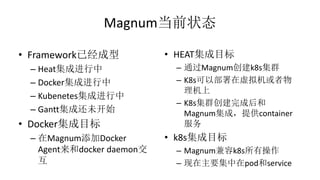

- 11. Magnum当前状态 • Framework已经成型 – Heat集成进行中 –Docker集成进行中 – Kubenetes集成进行中 – Gantt集成还未开始 • Docker集成目标 – 在Magnum添加Docker Agent来和docker daemon交 互 • HEAT集成目标 – 通过Magnum创建k8s集群 – K8s可以部署在虚拟机或者物 理机上 – K8s集群创建完成后和 Magnum集成，提供container 服务 • k8s集成目标 – Magnum兼容k8s所有操作 – 现在主要集中在pod和service

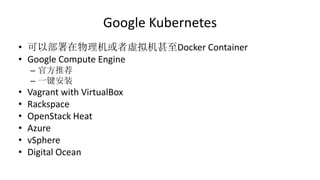

- 12. Google Kubernetes • 可以部署在物理机或者虚拟机甚至DockerContainer • Google Compute Engine – 官方推荐 – 一键安装 • Vagrant with VirtualBox • Rackspace • OpenStack Heat • Azure • vSphere • Digital Ocean

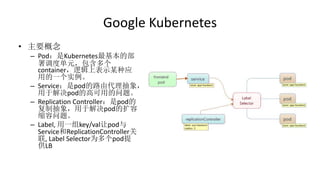

- 13. Google Kubernetes • 主要概念 –Pod：是Kubernetes最基本的部 署调度单元，包含多个 container，逻辑上表示某种应 用的一个实例。 – Service：是pod的路由代理抽象， 用于解决pod的高可用的问题。 – Replication Controller：是pod的 复制抽象，用于解决pod的扩容 缩容问题。 – Label, 用一组key/val让pod与 Service和ReplicationController关 联, Label Selector为多个pod提 供LB

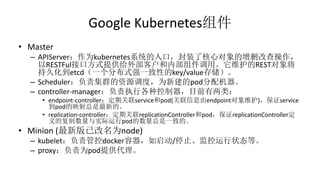

- 14. Google Kubernetes组件 • Master –APIServer：作为kubernetes系统的入口，封装了核心对象的增删改查操作， 以RESTFul接口方式提供给外部客户和内部组件调用。它维护的REST对象将 持久化到etcd（一个分布式强一致性的key/value存储）。 – Scheduler：负责集群的资源调度，为新建的pod分配机器。 – controller-manager：负责执行各种控制器，目前有两类： • endpoint-controller：定期关联service和pod(关联信息由endpoint对象维护)，保证service 到pod的映射总是最新的。 • replication-controller：定期关联replicationController和pod，保证replicationController定 义的复制数量与实际运行pod的数量总是一致的。 • Minion (最新版已改名为node) – kubelet：负责管控docker容器，如启动/停止、监控运行状态等。 – proxy：负责为pod提供代理。

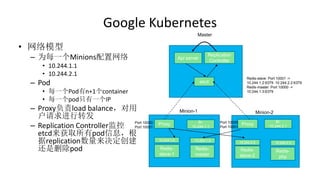

- 15. Google Kubernetes • 网络模型 –为每一个Minions配置网络 • 10.244.1.1 • 10.244.2.1 – Pod • 每一个Pod有n+1个container • 每一个pod只有一个IP – Proxy负责load balance，对用 户请求进行转发 – Replication Controller监控 etcd来获取所有pod信息，根 据replication数量来决定创建 还是删除pod Proxy Proxy 10.244.1.2 Redis- slave-1 Redis- master Br: 10.244.1.1 Api server etcd Br: 10.244.2.1 10.244.1.3 10.244.2.2 Redis- slave-2 Redis- php 10.244.2.3 Replication Controller Master Minion-1 Minion-2 Port 10000 Port 10001 Redis-slave: Port 10001 -> 10.244.1.2:6379 10.244.2.2:6379 Redis-master: Port 10000 -> 10:244.1.3:6379 Port 10000 Port 10001

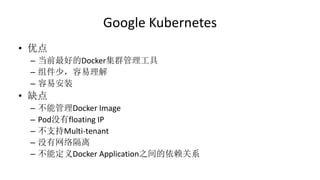

- 16. Google Kubernetes • 优点 –当前最好的Docker集群管理工具 – 组件少，容易理解 – 容易安装 • 缺点 – 不能管理Docker Image – Pod没有floating IP – 不支持Multi-tenant – 没有网络隔离 – 不能定义Docker Application之间的依赖关系
- 17.
- 18. Docker Platform • 主要组件 –Machine：创建Docker Host – Compose：服务编排 – Swarm：资源调度 – 没有网络管理的组件

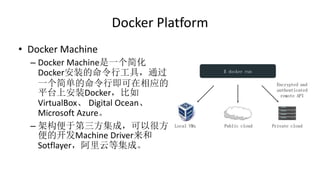

- 19. Docker Platform • DockerMachine – Docker Machine是一个简化 Docker安装的命令行工具，通过 一个简单的命令行即可在相应的 平台上安装Docker，比如 VirtualBox、 Digital Ocean、 Microsoft Azure。 – 架构便于第三方集成，可以很方 便的开发Machine Driver来和 Sotflayer，阿里云等集成。

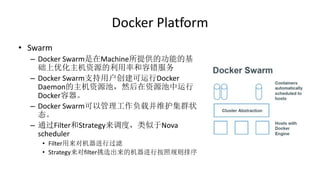

- 20. Docker Platform • Swarm –Docker Swarm是在Machine所提供的功能的基 础上优化主机资源的利用率和容错服务 – Docker Swarm支持用户创建可运行Docker Daemon的主机资源池，然后在资源池中运行 Docker容器。 – Docker Swarm可以管理工作负载并维护集群状 态。 – 通过Filter和Strategy来调度，类似于Nova scheduler • Filter用来对机器进行过滤 • Strategy来对filter挑选出来的机器进行按照规则排序

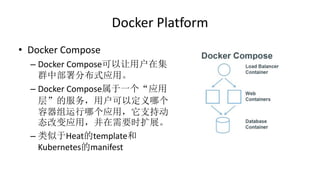

- 21. Docker Platform • DockerCompose – Docker Compose可以让用户在集 群中部署分布式应用。 – Docker Compose属于一个“应用 层”的服务，用户可以定义哪个 容器组运行哪个应用，它支持动 态改变应用，并在需要时扩展。 – 类似于Heat的template和 Kubernetes的manifest

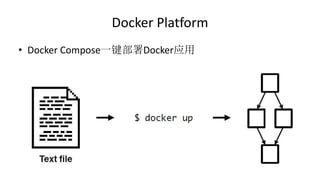

- 22. Docker Platform • DockerCompose一键部署Docker应用
- 23.
- 24.
Editor's Notes
- #14 Pod比如一个web站点应用由前端、后端及数据库构建而成，这三个组件将运行在各自的容器中，那么我们可以创建包含三个container的pod。 Service因为pod的运行状态可动态变化(比如切换机器了、缩容过程中被终止了等)，所以访问端不能以写死IP的方式去访问该pod提供的服务。service的引入旨在保证pod的动态变化对访问端透明，访问端只需要知道service的地址，由service来提供代理。 RC：通常，分布式应用为了性能或高可用性的考虑，需要复制多份资源，并且根据负载情况动态伸缩。通过replicationController，我们可以指定一个应用需要几份复制，Kubernetes将为每份复制创建一个pod，并且保证实际运行pod数量总是与该复制数量相等(例如，当前某个pod宕机时，自动创建新的pod来替换)。 可以看到，service和replicationController只是建立在pod之上的抽象，最终是要作用于pod的，那么它们如何跟pod联系起来呢？这就要引入label的概念：label其实很好理解，就是为pod加上可用于搜索或关联的一组key/value标签，而service和replicationController正是通过label来与pod关联的。如下图所示，有三个pod都有label为"app=backend"，创建service和replicationController时可以指定同样的label:"app=backend"，再通过label selector机制，就将它们与这三个pod关联起来了。例如，当有其他frontend pod访问该service时，自动会转发到其中的一个backend pod。
- #15 调度：这部分工作分出来变成一个组件，可以很方便地替换成其他的调度器。现在已经有了Mesos的插件来帮助Kubernetes来做资源调度了 Kubelet：它会定期从etcd获取分配到本机的pod，并根据pod信息启动或停止相应的容器。同时，它也会接收apiserver的HTTP请求，汇报pod的运行状态。 Proxy：它会定期从etcd获取所有的service，并根据service信息创建代理，对用户请求进行转发
- #18 cAdvisor 是谷歌公司用来分析运行中的 Docker 容器的资源占用以及性能特性的工具，主要为资源调度提供一些参数 cAdvisor 主要用来收集、聚合、处理和导出运行容器相关的信息，每个容器保持独立的参数、历史资源使用情况和完整的资源使用数据。
- #20 Docker的安装流程非常复杂，用户需要登录到相应的主机上，根据官方的安装和配置指南来安装Docker，并且不同的操作系统的安装步骤也是不一样的。而有了Machine后，不管是在笔记本、虚拟机还是公有云实例上，用户仅仅需要一个命令....当然那你需要先安装Machine。
