いまさら聞けないOpen stack
概要 各プロジェクト紹介（Nova、Swift、Glance、Horizon、Keystone、Neutron、Cinder、Heat、Ceilometer、Trove、Sahara、Ironic、Zaqar、Manila、Designate、Barbican、Searchlight、Murano、Magnum）
いまさら聞けないOpen stack
- 1.
- 2.

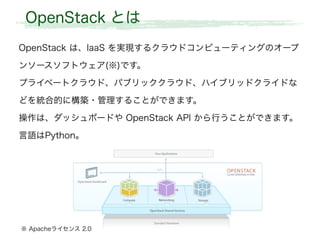

- 3. OpenStack とは OpenStack は、IaaSを実現するクラウドコンピューティングのオープ ンソースソフトウェア(※)です。 プライベートクラウド、パブリッククラウド、ハイブリッドクライドな どを統合的に構築・管理することができます。 操作は、ダッシュボードや OpenStack API から行うことができます。 言語はPython。 ※ Apacheライセンス 2.0

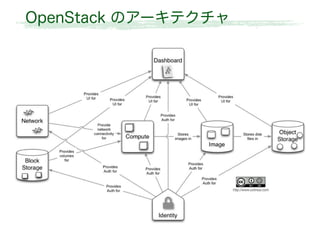

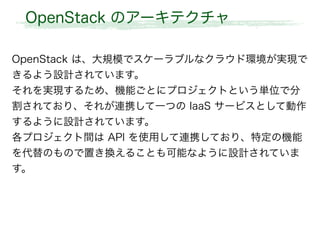

- 4. OpenStack のアーキテクチャ OpenStack は、大規模でスケーラブルなクラウド環境が実現で きるよう設計されています。 それを実現するため、機能ごとにプロジェクトという単位で分 割されており、それが連携して一つのIaaS サービスとして動作 するように設計されています。 各プロジェクト間は API を使用して連携しており、特定の機能 を代替のもので置き換えることも可能なように設計されていま す。
- 5.

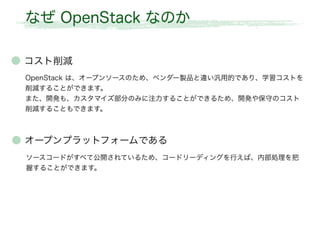

- 6. なぜ OpenStack なのか ●コスト削減 OpenStack は、オープンソースのため、ベンダー製品と違い汎用的であり、学習コストを 削減することができます。 また、開発も、カスタマイズ部分のみに注力することができるため、開発や保守のコスト 削減することもできます。 ● オープンプラットフォームである ソースコードがすべて公開されているため、コードリーディングを行えば、内部処理を把 握することができます。

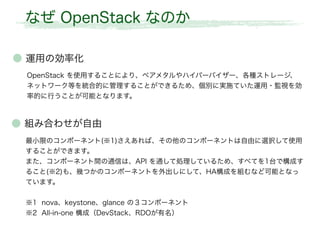

- 7. なぜ OpenStack なのか ●組み合わせが自由 最小限のコンポーネント(※1)さえあれば、その他のコンポーネントは自由に選択して使用 することができます。 また、コンポーネント間の通信は、API を通して処理しているため、すべてを1台で構成す ること(※2)も、幾つかのコンポーネントを外出しにして、HA構成を組むなど可能となっ ています。 ※1 nova、keystone、glance の３コンポーネント ※2 All-in-one 構成（DevStack、RDOが有名） ● 運用の効率化 OpenStack を使用することにより、ベアメタルやハイパーバイザー、各種ストレージ、 ネットワーク等を統合的に管理することができるため、個別に実施ていた運用・監視を効 率的に行うことが可能となります。

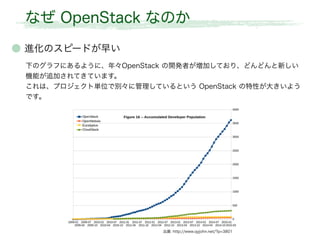

- 8. なぜ OpenStack なのか 出展:http://www.qyjohn.net/?p=3801 ● 進化のスピードが早い 下のグラフにあるように、年々OpenStack の開発者が増加しており、どんどんと新しい 機能が追加されてきています。 これは、プロジェクト単位で別々に管理しているという OpenStack の特性が大きいよう です。
- 9.

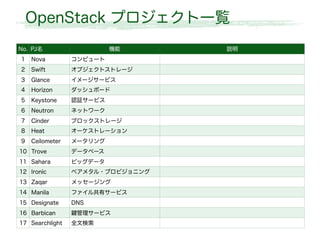

- 10. OpenStack プロジェクト一覧 No. PJ名機能 説明 1 Nova コンピュート 2 Swift オブジェクトストレージ 3 Glance イメージサービス 4 Horizon ダッシュボード 5 Keystone 認証サービス 6 Neutron ネットワーク 7 Cinder ブロックストレージ 8 Heat オーケストレーション 9 Ceilometer メータリング 10 Trove データベース 11 Sahara ビッグデータ 12 Ironic ベアメタル・プロビジョニング 13 Zaqar メッセージング 14 Manila ファイル共有サービス 15 Designate DNS 16 Barbican 鍵管理サービス 17 Searchlight 全文検索
- 11.
- 12.

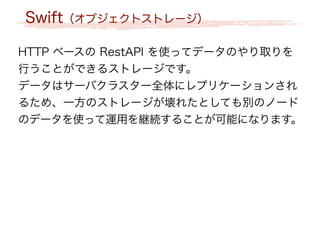

- 13. Swift（オブジェクトストレージ） HTTP ベースの RestAPIを使ってデータのやり取りを 行うことができるストレージです。 データはサーバクラスター全体にレプリケーションされ るため、一方のストレージが壊れたとしても別のノード のデータを使って運用を継続することが可能になります。
- 14.

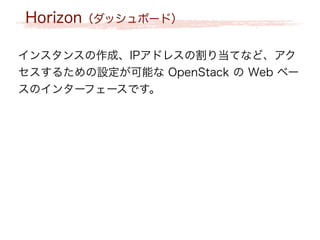

- 15. Horizon（ダッシュボード） インスタンスの作成、IPアドレスの割り当てなど、アク セスするための設定が可能な OpenStack のWeb ベー スのインターフェースです。
- 16.
- 17.
- 18.
- 19. Heat（オーケストレーション） OpenStack ネイティブの RESTAPI や CloudFormation 互換のクエリー API 経由でクラウド アプリケーションを構成することができます。
- 20.
- 21. Trove（データベース） Trove は OpenStack上で DBaaS（Database as a Service）を提供するためのプロジェクトです。 MySQL、Postgres、MongoDB、Redis の起動要求に より、DB がセットアップ済みのインスタンスが起動し ます。 汎用のイメージを使う場合は trove-agent を起動イメー ジに追加することで必要なデータベースのインストール、 セットアップを行ってくれます。 また単にデータベースが動作するようにするだけでなく、 バージョンアップ、バックアップやリストア、監視なども 行えるように開発が進められています。
- 22.

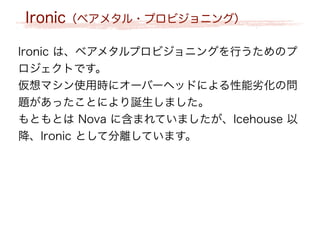

- 23. Ironic（ベアメタル・プロビジョニング） Ironic は、ベアメタルプロビジョニングを行うためのプ ロジェクトです。 仮想マシン使用時にオーバーヘッドによる性能劣化の問 題があったことにより誕生しました。 もともとは Novaに含まれていましたが、Icehouse 以 降、Ironic として分離しています。
- 24. Zaqar（メッセージング） Zaqar は、マルチテナントのクラウドシステムに対応し たメッセージキューサービスを提供するコンポーネント です。 AWS でいうところのAmazon SQS のようなものを OpenStack で実現するためのコンポーネントです。

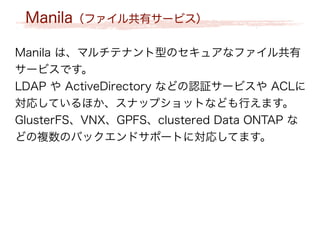

- 25. Manila（ファイル共有サービス） Manila は、マルチテナント型のセキュアなファイル共有 サービスです。 LDAP やActiveDirectory などの認証サービスや ACLに 対応しているほか、スナップショットなども行えます。 GlusterFS、VNX、GPFS、clustered Data ONTAP な どの複数のバックエンドサポートに対応してます。

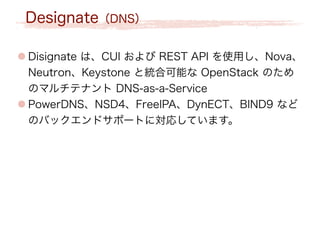

- 26. Designate（DNS） ● Disignate は、CUIおよび REST API を使用し、Nova、 Neutron、Keystone と統合可能な OpenStack のため のマルチテナント DNS-as-a-Service ● PowerDNS、NSD4、FreeIPA、DynECT、BIND9 など のバックエンドサポートに対応しています。
- 27.

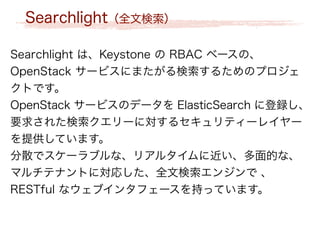

- 28. Searchlight（全文検索） Searchlight は、Keystone のRBAC ベースの、 OpenStack サービスにまたがる検索するためのプロジェ クトです。 OpenStack サービスのデータを ElasticSearch に登録し、 要求された検索クエリーに対するセキュリティーレイヤー を提供しています。 分散でスケーラブルな、リアルタイムに近い、多面的な、 マルチテナントに対応した、全文検索エンジンで 、 RESTful なウェブインタフェースを持っています。
- 29.
- 30.
- 31.

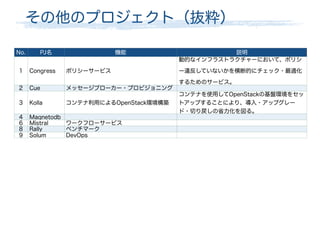

- 32. その他のプロジェクト（抜粋） No. PJ名 機能説明 1 Congress ポリシーサービス 動的なインフラストラクチャーにおいて、ポリシ ー違反していないかを横断的にチェック・最適化 するためのサービス。 2 Cue メッセージブローカー・プロビジョニング 3 Kolla コンテナ利用によるOpenStack環境構築 コンテナを使用してOpenStackの基盤環境をセッ トアップすることにより、導入・アップグレー ド・切り戻しの省力化を図る。 4 Magnetodb 6 Mistral ワークフローサービス 8 Rally ベンチマーク 9 Solum DevOps

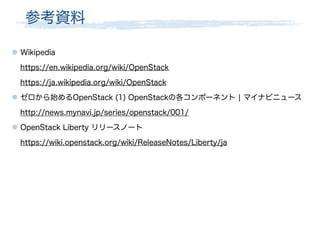

- 33. 参考資料 ● Wikipedia https://en.wikipedia.org/wiki/OpenStack https://ja.wikipedia.org/wiki/OpenStack ● ゼロから始めるOpenStack(1) OpenStackの各コンポーネント ¦ マイナビニュース http://news.mynavi.jp/series/openstack/001/ ● OpenStack Liberty リリースノート https://wiki.openstack.org/wiki/ReleaseNotes/Liberty/ja
