Быстрый и простой способ шардирования MySQL с помощью CUBRID SHARD - 2013 RIT++, Москва
Документ описывает процесс шардирования баз данных MySQL с использованием Cubrid Shard, предлагая подробное руководство по настройке и преимуществам данного решения. Cubrid Shard является легковесным и настраиваемым программным обеспечением, которое позволяет эффективно управлять распределением данных без изменения кода приложений. В тексте также рассматриваются альтернативные решения шардирования и их недостатки.
More Related Content
Similar to Быстрый и простой способ шардирования MySQL с помощью CUBRID SHARD - 2013 RIT++, Москва
Быстрый и простой способ шардирования MySQL с помощью CUBRID SHARD - 2013 RIT++, Москва
- 1. Быстрый и простойспособ шардирования MySQL с помощью CUBRID SHARD Эсен Сагынов 22 апреля 2013 г.

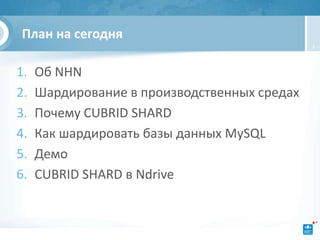

- 2. План на сегодня 2 1. Об NHN 2. Шардирование в производственных средах 3. Почему CUBRID SHARD 4. Как шардировать базы данных MySQL 5. Демо 6. CUBRID SHARD в Ndrive
- 3. Обо мне 3 • Эсен Сагынов (NHN Corp.) – @CUBRID – fb.com/cubrid esen@cubrid.org
- 4.
- 5. Шардирование в производстве • Использует реляционное СУБД с шардированием • Данные хранятся в виде ключ-значение • • • • • • • • • • • •
- 6. Существующие решения шардирования Название Тип Требования Интерфейс СУБД Другие СУБД с - Hibernate Hibernate shards Фреймворк, библиотека поддержкой Java - JVM Hibernate - Hibernate HiveDB Фреймворк, библиотека MySQL Java - JVM Промежуточное ПО и Java, C, PHP, dbShards MySQL библиотека Python, Ruby Gizzard (Twitter) Промежуточное ПО Любая - JVM Java Промежуточное ПО и Spider for MySQL MySQL Любой хранилище для MySQL Spock Proxy Промежуточное ПО MySQL Любой Shard-Query Промежуточное ПО MySQL PHP, RESTful API - CUBRID CUBRID SHARD Промежуточное ПО Любой - MySQL
- 7. Категории решений шардирования • Библиотека • Хранилище • Тяжеловесное промежуточное ПО • Легковесное промежуточное ПО
- 8. Библиотеки и хранилища 8 Библиотеки Недостатки • Требует библиотеку Hibernate/Java • Hibernate Shards • Конфигурация с помощью многих • HiveDB XML файлов • Не для действующих сервисов Хранилища Недостатки • Spider for MySQL • Требует изменения хранилища • Не для действующих сервисов

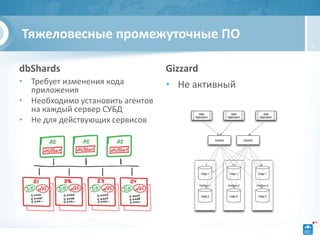

- 9. Тяжеловесные промежуточные ПО 9 dbShards Gizzard • Требует изменения кода • Неактивный приложения • Необходимо установить агентов на каждый сервер СУБД • Не для действующих сервисов

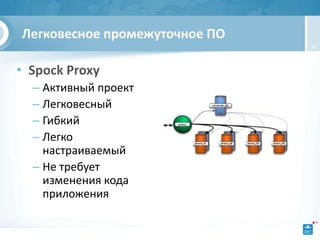

- 10. Легковесное промежуточное ПО 10 • Spock Proxy – Активный проект – Легковесный – Гибкий – Легко настраиваемый – Не требует изменения кода приложения

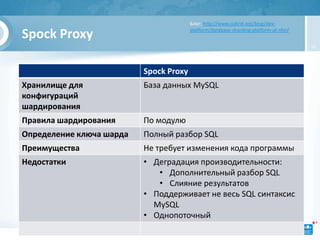

- 11. Блог: http://www.cubrid.org/blog/dev- Spock Proxy platform/database-sharding-platform-at-nhn/ 11 Spock Proxy Хранилище для База данных MySQL конфигураций шардирования Правила шардирования По модулю Определение ключа шарда Полный разбор SQL Преимущества Не требует изменения кода программы Недостатки • Деградация производительности: • Дополнительный разбор SQL • Слияние результатов • Поддерживает не весь SQL синтаксис MySQL • Однопоточный

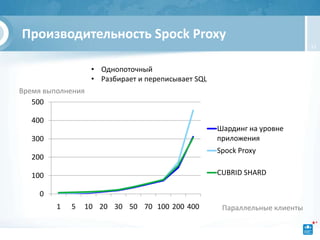

- 12. Производительность Spock Proxy 12 • Однопоточный • Разбирает и переписывает SQL Время выполнения 500 400 Шардинг на уровне 300 приложения Spock Proxy 200 100 CUBRID SHARD 0 1 5 10 20 30 50 70 100 200 400 Параллельные клиенты
- 13. Spock Proxy Активныйпроект Легковесный Гибкий Легко настраиваемый Не требует изменения кода программы ✕Ведет к деградации производительности

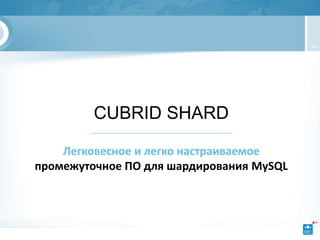

- 14. 14 CUBRID SHARD Легковесное и легко настраиваемое промежуточное ПО для шардирования MySQL

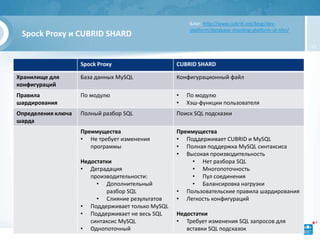

- 15. Блог: http://www.cubrid.org/blog/dev- platform/database-sharding-platform-at-nhn/ Spock Proxy и CUBRID SHARD 15 Spock Proxy CUBRID SHARD Хранилище для База данных MySQL Конфигурационный файл конфигураций Правила По модулю • По модулю шардирования • Хэш-функции пользователя Определения ключа Полный разбор SQL Поиск SQL подсказки шарда Преимущества Преимущества • Не требует изменения • Поддерживает CUBRID и MySQL программы • Полная поддержка MySQL синтаксиса • Высокая производительность Недостатки • Нет разбора SQL • Деградация • Многопоточность производительности: • Пул соединения • Дополнительный • Балансировка нагрузки разбор SQL • Пользовательские правила шардирования • Слияние результатов • Легкость конфигураций • Поддерживает только MySQL • Поддерживает не весь SQL Недостатки синтаксис MySQL • Требует изменения SQL запросов для • Однопоточный вставки SQL подсказок

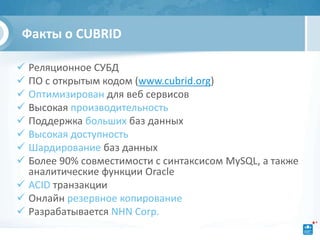

- 16. Факты о CUBRID Реляционное СУБД ПО с открытым кодом (www.cubrid.org) Оптимизирован для веб сервисов Высокая производительность Поддержка больших баз данных Высокая доступность Шардирование баз данных Более 90% совместимости с синтаксисом MySQL, а также аналитические функции Oracle ACID транзакции Онлайн резервное копирование Разрабатывается NHN Corp.

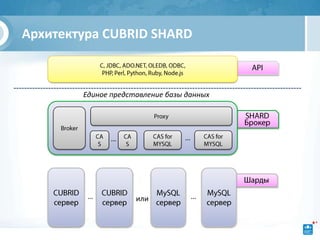

- 17. Архитектура CUBRID SHARD Единое представление базы данных … … … или …

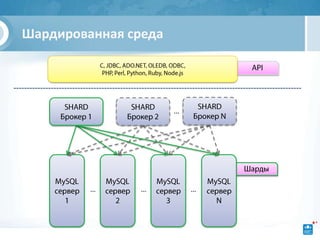

- 18. Шардированная среда … … … …
- 19. Установить CUBRID SHARDочень легко!

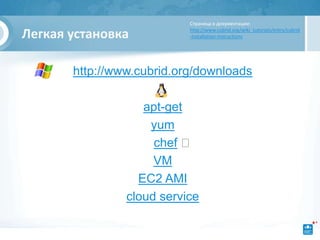

- 20. Страница в документации: Легкаяустановка http://www.cubrid.org/wiki_tutorials/entry/cubrid -installation-instructions http://www.cubrid.org/downloads apt-get yum chef ⭐ VM EC2 AMI cloud service

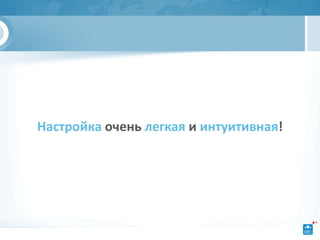

- 21. Настройка очень легкаяи интуитивная!

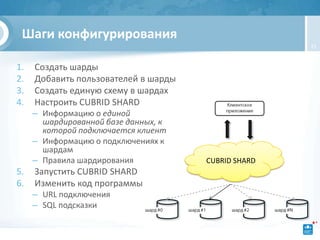

- 22. Шаги конфигурирования 23 1. Создать шарды 2. Добавить пользователей в шарды 3. Создать единую схему в шардах 4. Настроить CUBRID SHARD – Информацию о единой шардированной базе данных, к которой подключается клиент – Информацию о подключениях к шардам – Правила шардирования CUBRID SHARD 5. Запустить CUBRID SHARD 6. Изменить код программы – URL подключения – SQL подсказки

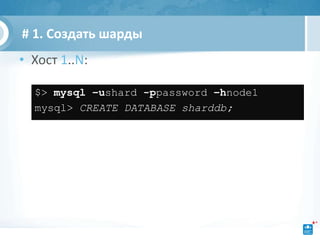

- 23. # 1. Создатьшарды • Хост 1..N: $> mysql –ushard -ppassword –hnode1 mysql> CREATE DATABASE sharddb;

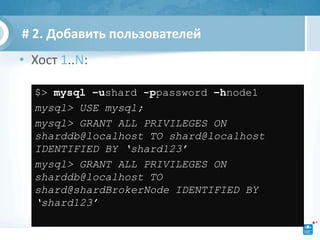

- 24. # 2. Добавитьпользователей • Хост 1..N: $> mysql –ushard -ppassword –hnode1 mysql> USE mysql; mysql> GRANT ALL PRIVILEGES ON sharddb@localhost TO shard@localhost IDENTIFIED BY ‘shard123’ mysql> GRANT ALL PRIVILEGES ON sharddb@localhost TO shard@shardBrokerNode IDENTIFIED BY ‘shard123’

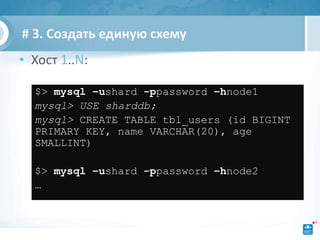

- 25. # 3. Создатьединую схему • Хост 1..N: $> mysql –ushard -ppassword –hnode1 mysql> USE sharddb; mysql> CREATE TABLE tbl_users (id BIGINT PRIMARY KEY, name VARCHAR(20), age SMALLINT) $> mysql –ushard -ppassword –hnode2 …

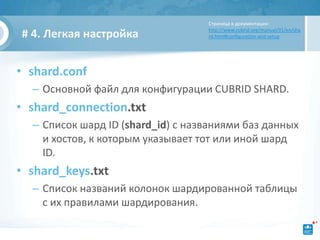

- 26. Страница в документации: http://www.cubrid.org/manual/91/en/sha # 4. Легкая настройка rd.html#configuration-and-setup • shard.conf – Основной файл для конфигурации CUBRID SHARD. • shard_connection.txt – Список шард ID (shard_id) с названиями баз данных и хостов, к которым указывает тот или иной шард ID. • shard_keys.txt – Список названий колонок шардированной таблицы с их правилами шардирования.
- 27. Страница в документации: shard.conf http://www.cubrid.org/manual/91/en/shard.html# default-configuration-file-shard-conf Задать: 1. SHARD_DB_NAME 2. SHARD_DB_USER 3. SHARD_DB_PASSWORD 4. APPL_SERVER … SHARD_DB_NAME = sharddb SHARD_DB_USER = shard SHARD_DB_PASSWORD = shard123 APPL_SERVER = CAS_MYSQL …
- 28. Страница в документации: shard_connection.txt http://www.cubrid.org/manual/91/en/shard.html# setting-shard-metadata Задать: 1. Шард ID 2. Настоящее имя базы данных на хосте 3. Название удаленного/локального хоста # shard-id real-db-name connection-info 0 sharddb mysqlA:3306 1 sharddb mysqlB:3306 2 sharddb mysqlC:3306 … ** Название хостов обязательно должно быть идентичным выводу команды hostname на каждом из хостов.

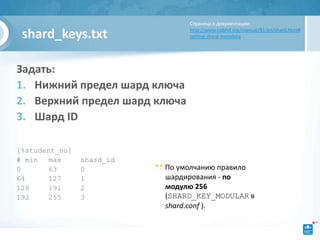

- 29. Страница в документации: shard_keys.txt http://www.cubrid.org/manual/91/en/shard.html# setting-shard-metadata Задать: 1. Нижний предел шард ключа 2. Верхний предел шард ключа 3. Шард ID [%student_no] # min max shard_id 0 63 0 ** По умолчанию правило 64 127 1 шардирования - по 128 191 2 модулю 256 192 255 3 (SHARD_KEY_MODULAR в shard.conf ).
- 30. Страница в документации: Пользовательская библиотека http://www.cubrid.org/manual/9 1/en/shard.html#setting-user- defined-hash-function int fn_shard_key_udf(int type, void *val) shard.conf { int mod = 2; 1. SHARD_KEY_LIBRARY_NAME if (val == NULL) 2. SHARD_KEY_FUNCTION_NAME { return ERROR_ON_ARGUMENT; } [%student_no] SHARD_KEY_LIBRARY_NAME=$CUBRID/c switch(type) { onf/shard_key_udf.so case SHARD_U_TYPE_INT: SHARD_KEY_FUNCTION_NAME { =fn_shard_key_udf int ival; ival = (int) (*(int *)val); return ival % 2; } break; case SHARD_U_TYPE_STRING: return ERROR_ON_MAKE_SHARD_KEY; default: return ERROR_ON_ARGUMENT; } return ERROR_ON_MAKE_SHARD_KEY; }

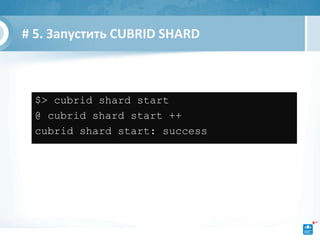

- 31. # 5. ЗапуститьCUBRID SHARD $> cubrid shard start @ cubrid shard start ++ cubrid shard start: success

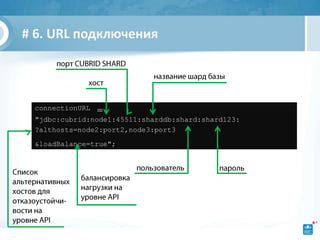

- 32. # 6. URLподключения connectionURL = "jdbc:cubrid:node1:45511:sharddb:shard:shard123: ?althosts=node2:port2,node3:port3 &loadBalance=true";

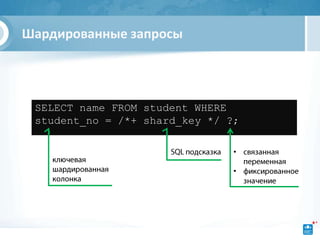

- 33. Шардированные запросы SELECTname FROM student WHERE student_no = /*+ shard_key */ ?; • •
- 34.
- 35. String query ="SELECT name FROM student WHERE student_no = /*+ shard_key */ ?; "; PrepareStatement query_stmt = connection.prepareStatement(query); query_stmt.setInt(1,100); ResultSet rs = query_stmt.executeQuery(); // получить результат range key_column (hash result) shard_id min max student_no 0 63 0 student_no 64 127 1 student_no 128 191 2 student_no 192 255 3

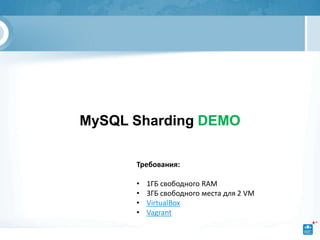

- 36. MySQL Sharding DEMO Требования: • 1ГБ свободного RAM • 3ГБ свободного места для 2 VM • VirtualBox • Vagrant

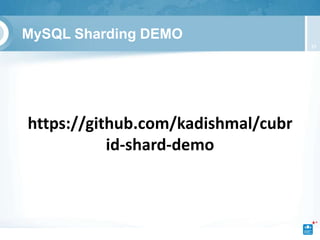

- 37. MySQL Sharding DEMO 39 https://github.com/kadishmal/cubr id-shard-demo

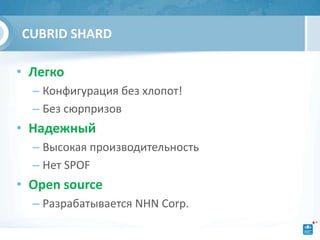

- 38. CUBRID SHARD • Легко – Конфигурация без хлопот! – Без сюрпризов • Надежный – Высокая производительность – Нет SPOF • Open source – Разрабатывается NHN Corp.

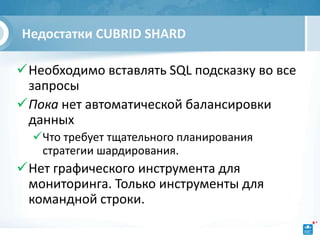

- 39. Недостатки CUBRID SHARD Необходимовставлять SQL подсказку во все запросы Пока нет автоматической балансировки данных Что требует тщательного планирования стратегии шардирования. Нет графического инструмента для мониторинга. Только инструменты для командной строки.

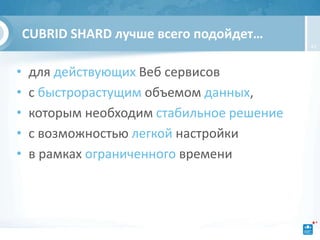

- 40. CUBRID SHARD лучшевсего подойдет… 43 • для действующих Веб сервисов • с быстрорастущим объемом данных, • которым необходим стабильное решение • с возможностью легкой настройки • в рамках ограниченного времени

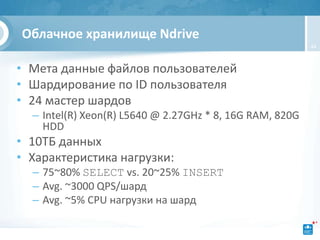

- 41. Облачное хранилище Ndrive 44 • Мета данные файлов пользователей • Шардирование по ID пользователя • 24 мастер шардов – Intel(R) Xeon(R) L5640 @ 2.27GHz * 8, 16G RAM, 820G HDD • 10ТБ данных • Характеристика нагрузки: – 75~80% SELECT vs. 20~25% INSERT – Avg. ~3000 QPS/шард – Avg. ~5% CPU нагрузки на шард

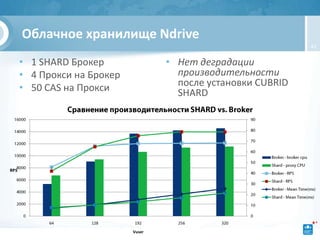

- 42. Облачное хранилище Ndrive 45 • 1 SHARD Брокер • Нет деградации • 4 Прокси на Брокер производительности • 50 CAS на Прокси после установки CUBRID SHARD 64 128 192 256 320 Vuser

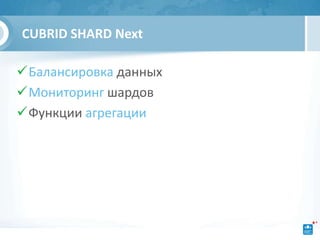

- 43. CUBRID SHARD Next Балансировкаданных Мониторинг шардов Функции агрегации
- 44. Спасибо! 47 • Сагынов Эсен (NHN Corp.) – @CUBRID – fb.com/cubrid esen@cubrid.org
Editor's Notes
- #3 To keep this presentation simple, I will focus on three main things.
- #4 Ask your questions as I'm going through presentation.Hold off with longer questions to the endDo not hesitate to talk to me during conferenceFollowup by email.
- #6 We have researched how other companies manage big data. They still rely on relational databases and manage their data through data sharding. At NHN eventually we do the same.
- #7 These are the existing sharding solutions.
- #8 - Talking about the open source RDBMS solutions, MySQL doesn’t provide database sharding out of the box.- Google had to significantly change MySQL replication to make it work similarly. But at the time Sun, the former owner of MySQL didn’t accept Google’s changes, resulting in a fork form mainstream without mainstream support.Twitter has recently opened their MySQL fork.http://www.oracle.com/technetwork/database/features/availability/300461-132370.pdf
- #9 Spider for MySQL requires to change the storage engine. It’s not an option. We have running service and don’t want to change anything.
- #10 Application-aware architecture of dbShards is explained here http://www.dbshards.com/blog/2010/09/black-box-vs-application-aware-sharding/.
- #14 NHN has many large services in production. We don’t want any middleware that we need to add to affect the performance. So this was a critical requirement so that the sharding middleware shouldn’t decrease the overall performance of the service.
- #15 Spock Proxy and CUBRID SHARD have somewhat similar architecture. Both are lightweight and flexible.
- #36 No additional SQL parsing because of HINT.
