1. Веб-кластер 1С-Битрикс –
примеры работающих проектов
Александр Сербул
Руководитель направления контроля качества
интеграции и внедрений
ООО «1С-Битрикс»

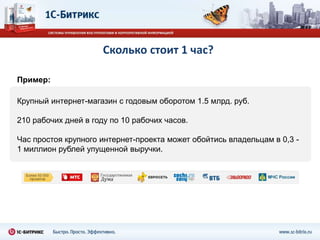

2. Сколько стоит 1 час?
Пример:
Крупный интернет-магазин с годовым оборотом 1.5 млрд. руб.
210 рабочих дней в году по 10 рабочих часов.
Час простоя крупного интернет-проекта может обойтись владельцам в 0,3 -
1 миллион рублей упущенной выручки.

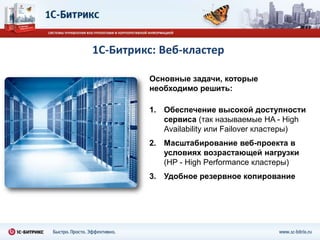

3. 1С-Битрикс: Веб-кластер
Основные задачи, которые
необходимо решить:
1. Обеспечение высокой доступности
сервиса (так называемые HA - High
Availability или Failover кластеры)
2. Масштабирование веб-проекта в
условиях возрастающей нагрузки
(HP - High Performance кластеры)
3. Удобное резервное копирование

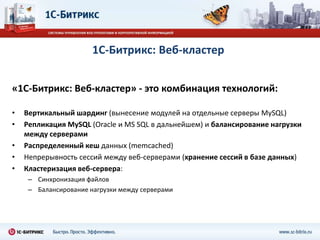

4. 1С-Битрикс: Веб-кластер
«1С-Битрикс: Веб-кластер» - это комбинация технологий:
• Вертикальный шардинг (вынесение модулей на отдельные серверы MySQL)
• Репликация MySQL (Oracle и MS SQL в дальнейшем) и балансирование нагрузки
между серверами
• Распределенный кеш данных (memcached)
• Непрерывность сессий между веб-серверами (хранение сессий в базе данных)
• Кластеризация веб-сервера:
– Синхронизация файлов
– Балансирование нагрузки между серверами

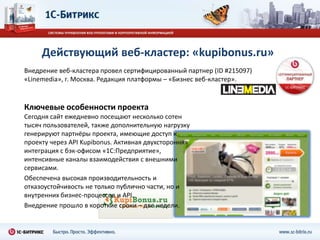

5. Действующий веб-кластер: «kupibonus.ru»
Внедрение веб-кластера провел сертифицированный партнер (ID #215097)
«Linemedia», г. Москва. Редакция платформы – «Бизнес веб-кластер».
Ключевые особенности проекта
Сегодня сайт ежедневно посещают несколько сотен
тысяч пользователей, также дополнительную нагрузку
генерируют партнёры проекта, имеющие доступ к
проекту через API Kupibonus. Активная двухсторонняя
интеграция с бэк-офисом «1С:Предприятие»,
интенсивные каналы взаимодействия с внешними
сервисами.
Обеспечена высокая производительность и
отказоустойчивость не только публично части, но и
внутренних бизнес-процессов и API.
Внедрение прошло в короткие сроки – две недели.

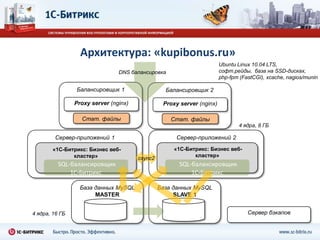

6. Архитектура: «kupibonus.ru»
Ubuntu Linux 10.04 LTS,
DNS балансировка софт.рейды, база на SSD-дисках,
php-fpm (FastCGI), xcache, nagios/munin
Балансировщик 1 Балансировщик 2
Proxy server (nginx) Proxy server (nginx)
Стат. файлы Стат. файлы
4 ядра, 8 ГБ
Сервер-приложений 1 Сервер-приложений 2
«1С-Битрикс: Бизнес веб- «1С-Битрикс: Бизнес веб-
кластер» кластер»
csync2
SQL-балансировщик SQL-балансировщик
1С-Битрикс 1С-Битрикс
База данных MySQL База данных MySQL
MASTER SLAVE 1
4 ядра, 16 ГБ Сервер бэкапов

7. Действующий веб-кластер: «www.komos.ru»
Внедрение веб-кластера провел золотой сертифицированный партнер (ID #53157)
«Профессиональные Интернет-решения», г. Ижевск. Редакция платформы – «Веб-
кластер».
Ключевые особенности проекта
Высоконагруженная площадка для проведения
электронных торгов группой компаний - «КОМОС
ГРУПП». В состав группы входит 13 крупнейших
предприятий, производящих продукты питания в
Удмуртии и Пермском крае.
Полученная в результате торгов стоимость
предложений составила почти 5 млрд. рублей менее
чем за год.
Обеспечена высокая производительность и
отказоустойчивость, легкая масштабируемость
электронной торговой площадки.

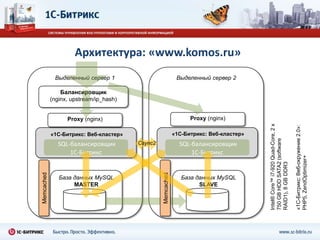

8. Архитектура: «www.komos.ru»
Выделенный сервер 1 Выделенный сервер 2
Балансировщик
(nginx, upstream/ip_hash)
Proxy (nginx) Proxy (nginx)
Intel® Core™ i7-920 Quad-Core, 2 x
«1С-Битрикс: Веб-окружение 2.0»:
«1С-Битрикс: Веб-кластер» «1С-Битрикс: Веб-кластер»
750 GB HDD SATA2 (software
SQL-балансировщик Csync2 SQL-балансировщик
1С-Битрикс 1С-Битрикс
PHP5, ZendOptimizer+
RAID1), 8 GB DDR3
Memcached
Memcached
База данных MySQL База данных MySQL
MASTER SLAVE

9. Планируемое развитие архитектуры:
«www.komos.ru»
Балансировщик, отдача и
кэширование статики
Сервер 1 Сервер 2
Вертикальный шардинг
модуля «Веб-аналитика»

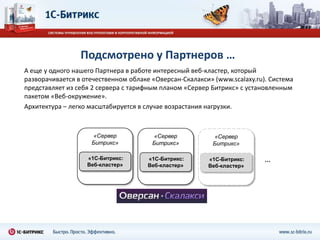

10. Подсмотрено у Партнеров …
А еще у одного нашего Партнера в работе интересный веб-кластер, который
разворачивается в отечественном облаке «Оверсан-Скалакси» (www.scalaxy.ru). Система
представляет из себя 2 сервера c тарифным планом «Сервер Битрикс» с установленным
пакетом «Веб-окружение».
Архитектура – легко масштабируется в случае возрастания нагрузки.
«Сервер «Сервер «Сервер
Битрикс» Битрикс» Битрикс»
«1С-Битрикс: «1С-Битрикс: «1С-Битрикс: …
Веб-кластер» Веб-кластер» Веб-кластер»

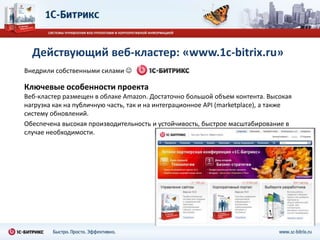

11. Действующий веб-кластер: «www.1c-bitrix.ru»
Внедрили собственными силами .
Ключевые особенности проекта
Веб-кластер размещен в облаке Amazon. Достаточно большой объем контента. Высокая
нагрузка как на публичную часть, так и на интеграционное API (marketplace), а также
систему обновлений.
Обеспечена высокая производительность и устойчивость, быстрое масштабирование в
случае необходимости.

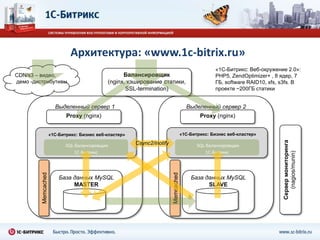

12. Архитектура: «www.1с-bitrix.ru»
«1С-Битрикс: Веб-окружение 2.0»:
CDN/s3 – видео, Балансировщик PHP5, ZendOptimizer+ , 8 ядер, 7
демо -дистрибутивы (nginx, кэширование статики, ГБ, software RAID10, xfs, s3fs. В
SSL-termination) проекте ~200ГБ статики
Выделенный сервер 1 Выделенный сервер 2
Proxy (nginx) Proxy (nginx)
«1С-Битрикс: Бизнес веб-кластер» «1С-Битрикс: Бизнес веб-кластер»
Сервер мониторинга
SQL-балансировщик Csync2/inotify SQL-балансировщик
1С-Битрикс 1С-Битрикс
(nagios/munin)
Memcached
База данных MySQL Memcached База данных MySQL
MASTER SLAVE

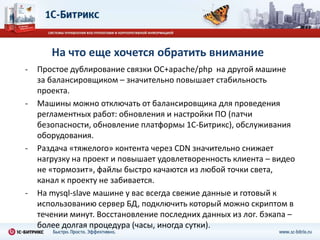

13. На что еще хочется обратить внимание
- Простое дублирование связки ОС+apache/php на другой машине
за балансировщиком – значительно повышает стабильность
проекта.
- Машины можно отключать от балансировщика для проведения
регламентных работ: обновления и настройки ПО (патчи
безопасности, обновление платформы 1С-Битрикс), обслуживания
оборудования.
- Раздача «тяжелого» контента через CDN значительно снижает
нагрузку на проект и повышает удовлетворенность клиента – видео
не «тормозит», файлы быстро качаются из любой точки света,
канал к проекту не забивается.
- На mysql-slave машине у вас всегда свежие данные и готовый к
использованию сервер БД, подключить который можно скриптом в
течении минут. Восстановление последних данных из лог. бэкапа –
более долгая процедура (часы, иногда сутки).
