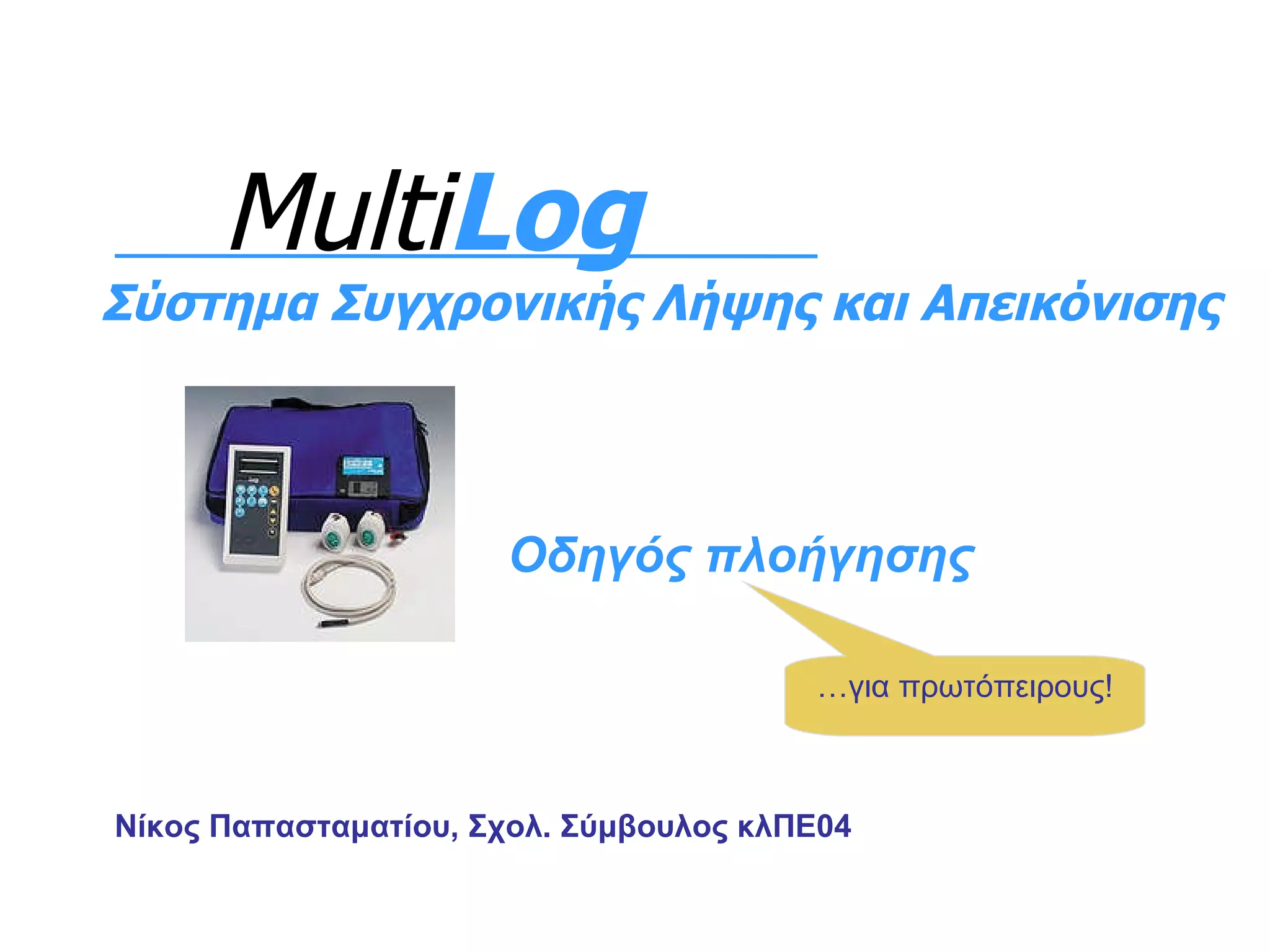

1. Multi Log Σύστημα Συγχρονικής Λήψης και Απεικόνισης … για πρωτόπειρους! Νίκος Παπασταματίου, Σχολ. Σύμβουλος κλΠΕ04 Οδηγός πλοήγησης
2. 1 Εισαγωγή 2 Περιεχόμενο MultiLog 3 Θύρες 4 Πληκτρολόγιο 5 Αισθητήρες 6 Εγκατάσταση λογισμικού 7 Βιντεο -παρουσίαση 8 Μέτρηση με αισθητήρα θερμοκρασίας 9 … με λογισμικό DB-Lab 10 Άνοιγμα αρχείου * . smp Multi Log Οδηγός πλοήγησης Multi Log Σύστημα Συγχρονικής Λήψης και Απεικόνισης Νίκος Παπασταματίου
3. Η συσκευή MultiLog DB 526 είναι ένας φορητός καταγραφέας - αποθήκη δεδομένων (Data Logger) που μπορεί να συγκεντρώσει μετρήσεις από 6 αισθητήρες ταυτόχρονα, με ταχύτητες από ένα δείγμα ανά ώρα έως 14 200 δείγματα ανά δευτερόλεπτο και να αποθηκεύσει έως 104 000 μετρήσεις στη μνήμη. Η συσκευή MultiLog μπορεί να συνδεθεί με υπολογιστή, χρησιμοποιώντας λογισμικό διαχείρισης δεδομένων ( DB - Lab) , για να αναλύσει τα συγκεντρωμένα δεδομένα εφαρμόζοντας μαθηματικές συναρτήσεις και δημιουργώντας γραφικές παραστάσεις. Συγκαταλέγεται στις διατάξεις MBL (Microcomputer Based Laboratory) . Multi Log Οδηγός πλοήγησης Multi Log Σύστημα Συγχρονικής Λήψης και Απεικόνισης Νίκος Παπασταματίου
4. Multi Log Οδηγός πλοήγησης Η χρήση των διατάξεων MBL (Microcomputer Based Laboratory) έχει το πλεονέκτημα του σχηματισμού γραφικών παραστάσεων σε πραγματικό χρόνο, γεγονός που ενισχύει το ρόλο της γραφικής παράστασης ως εργαλείου στη διδασκαλία και τη μάθηση. Μια διάταξη MBL , σε συνδυασμό με Η/Υ και προβολή μέσω βιντεοπροβολέα, είναι πολύ κατάλληλη για πειράματα επίδειξης κατά τη διάρκεια της διδασκαλίας … Multi Log Σύστημα Συγχρονικής Λήψης και Απεικόνισης Νίκος Παπασταματίου
5. Multi Log Οδηγός πλοήγησης Επιπλέον, η χρήση διατάξεων MBL (Συγχρονικής Λήψης και Απεικόνισης) δίνει την ευχέρεια πειραματικών μετρήσεων και έξω από το σχολικό εργαστήριο φ.ε., στο πεδίο/ εξωτερικό χώρο ή στην αίθουσα διδασκαλίας, μειώνει το χρόνο που δαπανάται για μετρήσεις και υπολογισμούς, έχει το πλεονέκτημα της επαναληψημότητας με τη μεταβολή ή όχι των αρχικών συνθηκών του πειράματος, δίνοντας, με αυτό τον τρόπο, περισσότερο χρόνο για τη διερευνητική προσέγγιση των φαινομένων από τους μαθητές. Multi Log Σύστημα Συγχρονικής Λήψης και Απεικόνισης Νίκος Παπασταματίου
9. Αισθητήρες είναι διατάξεις που ανιχνεύουν μεταβολές στις τιμές φυσικών μεγεθών, τις μετατρέπουν σε ηλεκτρικά σήματα και μέσω ενός καταγραφέα δεδομένων, όπως είναι η συσκευή MultiLog , και τις μεταβιβάζουν στον Η/Υ για επεξεργασία. Πριν από τη χρήση κάθε αισθητήρα πρέπει ο χρήστης να συμβουλεύεται το φυλλάδιο οδηγιών για τη διαδικασία βαθμονόμησής του, εφόσον απαιτείται. Τη συσκευή MultiLog συνοδεύουν οι παρακάτω αισθητήρες: 1 Αισθητήρας δύναμης 2 Αισθητήρας κίνησης 3 Αισθητήρας θερμοκρασίας 4 Αισθητήρας πίεσης αερίων 5 Αισθητήρας διαφοράς δυναμικού 6 Αισθητήρας ηλεκτρ. ρεύματος 7 Αισθητήρας μαγνητικού πεδίου 8 Αισθητήρας μικρόφωνο 9 Αισθητήρας φωτεινής έντασης 10 Αισθητήρας φωτοπύλης 11 Αισθητήρας διακόπτης πίεσης 12 Αισθητήρας pH 13 Αισθητήρας Geiger-Muller Multi Log Οδηγός πλοήγησης Αισθητήρες Νίκος Παπασταματίου
10. Στηρίζεται στην τεχνολογία των ηλεκτρικών επιμηκυνσιόμετρων (ηλεκτρικοί μετρητές αλλαγής διάστασης υλικού που προκαλεί μεταβολές της ειδικής αντίστασης των μετρητών) και π αράγει ηλεκτρική τάση που μεταβάλλεται γραμμικά με τη δύναμη. Μ ετρά τη δύναμη με βάση την κάμψη ενός ελάσματος. Προσαρμόζεται εύκολα σε ορθοστάτη ή σε εργαστηριακό αμαξάκι. Χρησιμοποιείται στη μελέτη της τριβής, της απλής αρμονικής ταλάντωσης, της κρούσης, της κεντρομόλου δύναμης κτλ. και, επίσης, ως δυναμόμετρο χεριού. Ο αισθητήρας βαθμονομείται αυτόματα από το MultiLog. Έχει δυο περιοχές λειτουργίας: 10 Ν και 50 Ν με διακριτική ικανότητα 2 g . Multi Log Οδηγός πλοήγησης Αισθητήρας δύναμης ( Force_10, Force_50) Νίκος Παπασταματίου
11. Μέσα στον αισθητήρα υπάρχουν μεγάφωνο και μικρόφωνο υπερήχων. Ένας πυκνωτής είναι συνδεμένος με το μεγάφωνο και σταθερά φορτίζεται και εκφορτίζεται, σύμφωνα με το ρυθμό που έχει προεπιλέξει ο χρήστης. Όταν ο πυκνωτής εκφορτίζεται το μεγάφωνο εκπέμπει ένα παλμό υπερήχων [ f = 40 kHz] που ανακλάται στο πιο κοντινό στον αισθητήρα αντικείμενο και επιστρέφει ως ηχώ. Ο επεξεργαστής του αισθητήρα υπολογίζει την απόσταση, από τη χρονική διαφορά μεταξύ των δυο γεγονότων και την ταχύτητα του ήχου. Το αποτέλεσμα μετασχηματίζεται σε τάση μεταξύ 0 και 5 V και μετατρέπεται στην κατάλληλη τιμή απόστασης από το μετατροπέα αναλογικού-ψηφιακού σήματος του MultiLog. Ο αισθητήρας ανιχνεύει την κίνηση οποιουδήποτε αντικειμένου που βρίσκεται σε απόσταση από 0,4 έως 5 m απ΄ αυτόν για γωνία λήψης μετρήσεων 15 με 20 , διακριτική ικανότητα 4,9 mm και ακρίβεια 1% . Μπορεί να συλλέξει δεδομένα μέχρι 50 φορές το δευτερόλεπτο. Ο αισθητήρας βαθμονομείται αυτόματα από το MultiLog. Multi Log Οδηγός πλοήγησης Αισθητήρας κίνησης («Διάστημα» ) Νίκος Παπασταματίου
12. Συνδέεται με το MultiLog με καλώδιο μήκους 130 cm . Στην άκρη του καλωδίου του αισθητήρα υπάρχει ανιχνευτής θερμοκρασίας [επαφή ημιαγωγού pn ] μήκους 10 cm , ο οποίος καλύπτεται από μονωτικό υλικό που του εξασφαλίζει προστασία από τα χημικά διαλύματα από τα οποία δεν προσβάλλεται. Μετράει θερμοκρασίες μεταξύ –25 C και +110 C με σφάλμα μικρότερο του 1% και δ ιακριτική ικανότητα 0 , 2 C . Ο αισθητήρας βαθμονομείται αυτόματα (…) από το MultiLog. Multi Log Οδηγός πλοήγησης Αισθητήρας θερμοκρασίας Νίκος Παπασταματίου
13. Ο αισθητήρας μετρά την απόλυτη πίεση αερίων. Αποτελείται από μια μεμβράνη ευαίσθητη στην πίεση και έναν εύκαμπτο αντιστάτη προσαρμοσμένο σ' αυτήν. Όταν ο αντιστάτης κάμπτεται, μεταβάλλεται η αντίστασή του. Όταν η πίεση πέφτει ή ανεβαίνει, μεταβάλλεται η αντίσταση του αντιστάτη, και η τάση που μετράται σ' αυτόν μεταβάλλεται ανάλογα. Στο κάτω μέρος της ωοειδούς θήκης του αισθητήρα υπάρχει μια μικρή στρογγυλή οπή, όπου βρίσκεται ο κοχλίας βαθμονόμησης της απόκλισης μηδενός. Εάν απαιτείται βαθμονόμηση, χρησιμοποιήστε ένα κατσαβίδι για να ρυθμίσετε μέσω του κοχλία την ένδειξη του αισθητήρα, καθώς τη συγκρίνετε με την ένδειξη πίεσης κάποιας διάταξης αναφοράς. Multi Log Οδηγός πλοήγησης Αισθητήρας πίεσης αερίων (« pressure1 » ) Νίκος Παπασταματίου
14. Ο αισθητήρας τάσης μπορεί να μετρήσει τιμές μεταξύ –25 V και +25 V DC/AC με ακρίβεια 3% και ευαισθησία 50 mV . Είναι εφοδιασμένος με συστήματα προστασίας από τάσεις μέχρι και 60 V. Είναι βαθμονομημένος αυτόματα και δε χρειάζεται επιπλέον βαθμονόμηση. Ο αισθητήρας τάσης πρέπει να συνδεθεί παράλληλα με το προς μέτρηση ηλεκτρονικό κύκλωμα. Ο αισθητήρας έντασης ρεύματος είναι αμπερόμετρο που μπορεί να μετρήσει τιμές έντασης ρεύματος μεταξύ -2,5 Α και +2,5 A με ακρίβεια 3% και ευαισθησία 5 mΑ . Για σωστές μετρήσεις πρέπει να συνδεθεί ο αρνητικός πόλος του αισθητήρα (μαύρος ακροδέκτης) με τον αρνητικό πόλο της ηλεκτρικής πηγής. Ο αισθητήρας έντασης ρεύματος πρέπει να συνδεθεί σε σειρά με το προς μέτρηση ηλεκτρονικό κύκλωμα. Multi Log Οδηγός πλοήγησης + – + – Αισθητήρες διαφοράς δυναμικού & ρεύματος Νίκος Παπασταματίου
15. Είναι διάταξη για τη μέτρηση μαγνητικών πεδίων. Χρησιμοποιεί μετατροπέα, η λειτουργία του οποίου στηρίζεται στο φαινόμενο Hall , ο οποίος παράγει τάση που είναι γραμμική συνάρτηση της έντασης του μαγνητικού πεδίου. Μέσω του διακόπτη υπάρχει δυνατότητα επιλογής χαμηλής 80,625 Gauss (1 Volt = 40,3125 Gauss ) με διακριτική ικανότητα 0,125 mG auss και υψηλής ενίσχυσης 3,2 Gauss (1 Volt = 1,6 Gauss ) με διακριτική ικανότητα 6,25 mG auss . Ο αισθητήρας μετρά τη συνιστώσα του πεδίου που είναι κάθετη στην επίπεδη επιφάνειά του που καλύπτεται με μαύρο, μονωτικό, θερμοσυστελλόμενο υλικό τοποθετημένη μέσα σε διαφανή, πλαστικό σωλήνα. Η μέγιστη τάση εξόδου παράγεται όταν η λευκή τελεία πάνω στον αισθητήρα είναι στραμμένη προς το βόρειο μαγνητικό πόλο. Όταν δεν υπάρχει μαγνητικό πεδίο, ο αισθητήρας διαβάζει 2 Volts (0 Gauss ). Η τάση αυτή είναι η τάση απόκλισης (απόκλιση μηδενός). Ένα μαγνητικό πεδίο θα προκαλέσει αύξηση ή μείωση της τάσης αυτής ανάλογα με την κατεύθυνσή του. Multi Log Οδηγός πλοήγησης Αισθητήρας μαγνητικού πεδίου (« magnet L » / « magnet H » ) Νίκος Παπασταματίου
16. Αισθητήρας ήχου ( μικρόφωνο) μεταβλητού πυκνωτή, που μπορεί να δώσει τιμές εξόδου μεταξύ –2,5 V και +2,5 V . Το εύρος των συχνοτήτων στις οποίες αποκρίνεται είναι από 35 Hz μέχρι 10 000 Hz .Έχει ευαισθησία 57–117 dBA . Ο αισθητήρας είναι αυτόματα βαθμονομημένος. Δεν χρειάζεται επιπλέον βαθμονόμηση. Δεν είναι αισθητήρας για τη μέτρηση θορύβου . Χρησιμοποιείται για τη μελέτη των ιδιοτήτων του ήχου και ανάλογα πειράματα. Multi Log Οδηγός πλοήγησης Αισθητήρας μικρόφωνο Νίκος Παπασταματίου
17. Μέσα στον αισθητήρα υπάρχει φωτοηλεκτρικό στοιχείο. Είναι αισθητήρας υψηλής ακρίβειας και γρήγορης απόκρισης. Είναι ιδανικός για μετρήσεις συμβολής και περίθλασης του φωτός. Συνήθως χρησιμοποιείται σε συνθήκες φωτισμού δωματίου. Εύρος ανίχνευσης 0 300 Lux με ευαισθησία 0,3 Lux και σφάλμα 20% σε ολόκληρο το εύρος ανίχνευσης (πριν τη βαθμονόμηση). Η φασματική του απόκριση είναι ίδια με του ανθρώπινου ματιού. Ο αισθητήρας είναι βαθμονομημένος . Κατάλληλος για πειράματα συμβολής του φωτός, απορρόφησης του φωτός, φωτοσύνθεσης, προσδιορισμού φωτεινής έντασης λαμπτήρα κτλ. Multi Log Οδηγός πλοήγησης Αισθητήρας φωτεινής έντασης (« Light » ) Νίκος Παπασταματίου
18. Ζεύγος αισθητήρων σχήματος Π. H φωτοπύλη διαθέτει στο ένα σκέλος της τη φωτεινή πηγή και στο άλλο μια ευαίσθητη φωτοδίοδο (ανιχνευτή). Όταν η στενή υπέρυθρη δέσμη ( λ =800 nm ) διακόπτεται, έχει γρήγορη χρονική απόκριση (Δ t = 180 ns ) και δίνει σήματα μεγάλης ακρίβειας για χρονομετρήσεις . Οι φωτοπύλες προσαρμόζονται σε κατάλληλα σημεία της τροχιάς των κινητών και ανιχνεύουν τη διακοπή και την αποκατάσταση της φωτεινής δέσμης, που οφείλεται στη διέλευση των αντικειμένων μεταξύ των σκελών τους. Συνδυασμός φωτοπυλών μπορεί να χρησιμοποιηθεί για την καταγραφή συμβάντων ή τον υπολογισμό της ταχύτητας σε σχετικά πειράματα. Multi Log Οδηγός πλοήγησης Αισθητήρας φωτοπύλης («Τάση 0 -5 V » ) Νίκος Παπασταματίου
19. Αποτελείται από επίπεδη πλαστική επιφάνεια, διαστάσεων 55 cm 20 cm , σχεδιασμένη να ανιχνεύει την πίεση που ασκείται επάνω της. Είναι διακόπτης επαφής, που σημαίνει ότι έχει δύο θέσεις: ανοικτό και κλειστό. Παραδίδεται με καλώδιο 2 m για μεγαλύτερη ευκολία στην χρήση. Μέσα στον αισθητήρα επαφής υπάρχουν δύο ξεχωριστές στρώσεις αγώγιμου υλικού. Ανάμεσα στις δύο αυτές στρώσεις υπάρχει μια στρώση μονωτικού σπόγγου με οπές. Όταν ασκηθεί πίεση στην πλαστική επιφάνεια, οι δύο αγώγιμες στρώσεις έρχονται σε επαφή μέσω των οπών, οπότε και κλείνει ηλεκτρικό κύκλωμα. Ο αισθητήρας είναι ήδη βαθμονομημένος. Multi Log Οδηγός πλοήγησης Αισθητήρας διακόπτης πίεσης(«Τάση 0 -5 V » ) Νίκος Παπασταματίου
20. Είναι p Ημετρο, που μετράει τιμές p Η μεταξύ 0 - 14. Περιλαμβάνει αισθητήρα σε ωοειδή θήκη και ηλεκτρόδιο p Η τύπου Ag-AgCl . Η ακρίβειά του είναι της τάξης του ± 2% και η διακριτική του ικανότητα είναι 0,02 p Η. Το MultiLog είναι εφοδιασμένο με σύστημα αντιστάθμι-σης θερμοκρασίας. Προκειμένου να χρησιμοποιηθεί η αντιστάθμιση θερμοκρασίας, ένας αισθητήρας θερμοκρα-σίας θα πρέπει να συνδεθεί μαζί με τον αισθητήρα p Η. Για να βαθμονομήσετε τον αισθητήρα, θα χρειαστείτε ένα πρότυπο διάλυμα (λ.χ. ένα ρυθμιστικό διάλυμα με p Η 7). Τοποθετείστε το ηλεκτρόδιο στο διάλυμα και καταγράψτε τις μετρήσεις. Βάλτε ένα κατσαβίδι στην οπή στην πίσω πλευρά της ωοειδούς θήκης και γυρίστε το αργά, μέχρις ότου η μετρούμενη τιμή είναι ακριβώς η ίδια με αυτή του διαλύματος αναφοράς. Ο αισθητήρας έχει βαθμονομηθεί. Multi Log Οδηγός πλοήγησης Αισθητήρας pH Νίκος Παπασταματίου
21. Περιλαμβάνει ενσωματωμένο σωλήνα Geiger-Muller και τροφοδοτικό. Φέρει κίτρινου χρώματος δίοδο LΕ D , που φωτοβολεί, όταν ο αισθητήρας είναι σε λειτουργία. Επιπλέον, φέρει και βομβητή που εκπέμπει ηχητικό σήμα κάθε φορά που καταγράφεται παλμός. Ανιχνεύει α, β και γ ακτινοβολία και είναι δυνατό να λειτουργήσει ως ανεξάρτητη φορητή συσκευή, με την οποία γίνονται μετρήσεις εντός και εκτός εργαστηρίου χωρίς απαραίτητα εξωτερικό μετασχηματιστή και Η/ Y . Το παράθυρο του σωλήνα κατασκευάζεται από πολύ λεπτό κι ευαίσθητο υλικό, το οποίο μπορεί εύκολα να καταστραφεί. Γι' αυτόν ακριβώς το λόγο, έχει εξοπλιστεί με προστατευτικό κάλυμμα, που παραμένει στη θέση αυτή κατά τη διάρκεια όλων των μετρήσεων εκτός των μετρήσεων της ακτινοβολίας α. Το κάλυμμα φέρει οπές αερισμού, για να αποφεύγεται η δημιουργία κενού, όταν αυτό απομακρύνεται ή επανατοποθετείται στη θέση του. Multi Log Οδηγός πλοήγησης Αισθητήρας ραδιενεργού ακτινοβολίας Geiger-Muller Νίκος Παπασταματίου
22. H εγκατάσταση γίνεται από το αρχείο SETUP.EXE του φακέλου Multilog Software: εισαγωγή CD>010226_1000(:D)>[open]>MultilogSoftware>[open]>SETUP.EXE .>[ open ]>ακολουθήστε τις εντολές του προγράμματος εγκατάστασης Το άνοιγμα των αρχείων γίνεται με δεξί κλικ στο ποντίκι. Βγαίνετε από το (αυτόματο) άνοιγμα του ενημερωτικού βίντεο για το Multilog, πατώντας στο πληκτρολόγιο το πλήκτρο Esc ή τα πλήκτρα Alt+F4 . Multi Log Οδηγός πλοήγησης Λογισμικό DB-Lab : Εγκατάσταση Νίκος Παπασταματίου
23. Στο ενημερωτικό [και διαφημιστικό] βίντεο παρουσιάζονται, μεταξύ άλλων, τι είναι και πώς λειτουργεί η συσκευή, γίνεται βιντεο-παρουσίαση πειραμάτων κτλ. Ξεκινήστε από fourier exe > interactive experience > video > The Multilog > Tutorial όπου παρουσιάζεται το βιντεο-πείραμα επίδειξης ( Tutorial ) της μέτρησης θερμοκρασίας με τον αντίστοιχο αισθητήρα (σελ. 48-54 τεύχους Οδηγιών χρήσης). Συνεχίζετε επιλέγοντας experiments > physics experiments ( λ . χ. μέτρηση g , σελ. 76-79 τεύχους Οδηγιών χρήσης) είτε chemistry experiments κτλ. Multi Log Οδηγός πλοήγησης Multi Log : βιντεο - παρουσίαση Νίκος Παπασταματίου
24. Ανοίξτε το MultiLog πιέζοντας το πλήκτρο ΟΝ και παρατηρήστε τον έλεγχο κυκλωμάτων στην οθόνη του. Συνδέστε τον αισθητήρα θερμοκρασίας στην είσοδο Ι/Ο1. Πιέστε το πλήκτρο PORT μια φορά για να επιβεβαιώσετε πως η είσοδος-1 ( INPUT -1) δείχνει τον αισθητήρα θερμοκρασίας ( Temperature ). Multi Log Οδηγός πλοήγησης MultiLog V6.1 Ready 05-02-06 Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου Συνδέετε το καλώδιο του αισθητήρα με το ενδεικτικό βέλος (οδηγό) προς τα πάνω
25. Δοκιμή λειτουργίας Multi Log Ανοίξτε το MultiLog πιέζοντας το πλήκτρο ΟΝ και παρατηρήστε τον έλεγχο κυκλωμάτων στην οθόνη του. Συνδέστε τον αισθητήρα θερμοκρασίας στην είσοδο Ι/Ο1 . Πιέστε το πλήκτρο PORT μια φορά για να επιβεβαιώσετε πως η είσοδος-1 ( INPUT -1) δείχνει τον αισθητήρα θερμοκρασίας ( Temperature ). Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης _ SENSOR ADDED_ 1 Active I / 0
26. Δοκιμή λειτουργίας Multi Log Ανοίξτε το MultiLog πιέζοντας το πλήκτρο ΟΝ και παρατηρήστε τον έλεγχο κυκλωμάτων στην οθόνη του. Συνδέστε τον αισθητήρα θερμοκρασίας στην είσοδο Ι/Ο1. Πιέστε το πλήκτρο PORT μια φορά για να επιβεβαιώσετε πως η είσοδος-1 ( INPUT -1) δείχνει τον αισθητήρα θερμοκρασίας ( Temperature ). Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης ____INPUT-1____ Temperature
27. Δοκιμή λειτουργίας Multi Log Πιέστε το πλήκτρο SENSOR μια φορά : εκτελεί αυτόματη βαθμονόμηση της απόκλισης μηδενός. Πιέστε το πλήκτρο RANGE μια ( ή περισσότερες φορές) για να εμφανιστεί στην οθόνη η κλίμακα (πεδίο) μετρήσεων του αισθητήρα. Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης ____INPUT-1____ calibrating
28. Δοκιμή λειτουργίας Multi Log Πιέστε το πλήκτρο SENSOR μια φορά : εκτελεί αυτόματη βαθμονόμηση της απόκλισης μηδενός. Πιέστε το πλήκτρο RANGE μια ( ή περισσότερες φορές) για να εμφανιστεί στην οθόνη η κλίμακα (πεδίο) μετρήσεων του αισθητήρα. Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης ____INPUT-1____ 25 110 ο C
29. Προγραμματίστε τον αριθμό δειγμάτων και το ρυθμό δειγματοληψίας: λ.χ. ένα δείγμα κάθε 1 δευτερόλεπτο. Κατόπιν πιέστε το πλήκτρο RATE μέχρι να εμφανισθεί στην οθόνη το μήνυμα “Εvery S ec” (κάθε 1 s ). Ορίστε τον αριθμό των δειγμάτων, λ.χ. 500 δείγματα, και πιέστε το πλήκτρο SAMPLES, ώσπου να εμφανισθεί στην οθόνη: Samples = 500. Πιέστε το πλήκτρο RUN. Multi Log Οδηγός πλοήγησης __SAMPLE-RATE__ Every Sec Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου
30. Προγραμματίστε τον αριθμό δειγμάτων και το ρυθμό δειγματοληψίας: λ.χ. ένα δείγμα κάθε 1 δευτερόλεπτο. Κατόπιν πιέστε το πλήκτρο RATE μέχρι να εμφανισθεί στην οθόνη το μήνυμα “Εvery S ec” (κάθε 1 s ). Ορίστε τον αριθμό των δειγμάτων, λ.χ. 500 δείγματα, και πιέστε το πλήκτρο SAMPLES έξι φορές ώσπου να εμφανισθεί στην οθόνη: Samples = 500. Πιέστε το πλήκτρο RUN. Multi Log Οδηγός πλοήγησης _____SAMPLES____ Samples = 500 Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου
31. Προγραμματίστε τον αριθμό δειγμάτων και το ρυθμό δειγματοληψίας: λ.χ. ένα δείγμα κάθε 1 δευτερόλεπτο. Κατόπιν πιέστε το πλήκτρο RATE μέχρι να εμφανισθεί στην οθόνη το μήνυμα “Εvery S ec” (κάθε 1 s ). Ορίστε τον αριθμό των δειγμάτων, λ.χ. 500 δείγματα, και πιέστε το πλήκτρο SAMPLES, ώσπου να εμφανισθεί στην οθόνη: Samples = 500. Πιέστε το πλήκτρο RUN . Στην οθόνη εμφανίζεται η τιμή της μετρούμενης θερμοκρασίας. Multi Log Οδηγός πλοήγησης I / 01 23 . 04 o C Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου
32. Μετά το τέλος της καταγραφής εμφανίζεται το σχετικό μήνυμα στην οθόνη. SCAN SAMPLES (ανίχνευση δηγμάτων): Όταν τo MultiLog δεν καταγράφει (λειτουργία αναμονής), με αυτά τα πλήκτρα μπορούμε να δούμε αποθηκευμένα δεδομένα από την τελευταία καταγραφή που διενεργήθηκε. Πιέστε το πλήκτρο PORT για να επιλέξετε τον αισθητήρα που θέλετε να ανασκοπήσετε και κατόπιν, με τα πλήκτρα πάνω ή κάτω, δείτε τις μετρήσεις που καταγράφηκαν. Multi Log Οδηγός πλοήγησης _ _LOGGER-RUN__ Log 06 ended Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Νίκος Παπασταματίου
33. Συνδέστε τη συσκευή με τον υπολογιστή με το καλώδιο επικοινωνίας RS-232 (9 pin D shell) σε μια σειριακή θύρα COM . Multi Log Οδηγός πλοήγησης Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Προγραμματισμός μέσω του λογισμικού DB-Lab Νίκος Παπασταματίου
34. Multi Log Οδηγός πλοήγησης Δοκιμή λειτουργίας Multi Log Μέτρηση θερμοκρασίας με αισθητήρα Προγραμματισμός μέσω του λογισμικού DB-Lab Νίκος Παπασταματίου Συνδέστε τη συσκευή με τον υπολογιστή σε μια σειριακή θύρα: την COM1 ή την COM2 . Ανοίξτε το MultiLog πιέζοντας το πλήκτρο ΟΝ και παρατηρήστε τον έλεγχο κυκλωμάτων στην οθόνη του. Συνδέστε τον αισθητήρα θερμοκρασίας στην είσοδο Ι/Ο1 . Πατώντας στην οθόνη του Η/Υ στο εικονίδιο DB-Lab , ανοίξτε το πρόγραμμα…
35. Multi Log Οδηγός πλοήγησης Πατώντας στον Η/Υ το εικονίδιο ανοίξτε το πρόγραμμα… Μέτρηση θερμοκρασίας με αισθητήρα Προγραμματισμός μέσω του λογισμικού DB-Lab Νίκος Παπασταματίου
36. Από το μενού (γραμμή επιλογών) επιλέξτε: Καταγραφέας > Ρυθμίσεις Επικοινωνίας … Multi Log Οδηγός πλοήγησης Νίκος Παπασταματίου
37. Νίκος Παπασταματίου Στο παράθυρο διαλόγου που ανοίγει, επιλέξτε: Προσπάθεια σύνδεσης … Multi Log Οδηγός πλοήγησης αυτόματη αναγνώριση θύρας COM
38. Αν εμφανιστεί αυτό το μήνυμα, η σύνδεση είναι σωστή… Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
39. Από το μενού επιλέξτε: Καταγραφέας … Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
40. Από το πλαίσιο διαλόγου επιλέξτε: Πίνακας Ελέγχου …(που ελέγχει όλες τις παραμέτρους των καταγραφών…) Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
41. Στο παράθυρο διαλόγου που ανοίγει, δείτε ότι η Είσοδος 1 είναι ενεργή. Επιλέξτε τον αισθητήρα : Θερμοκρασία (- 25 110 ) … Multi Log Οδηγός πλοήγησης Νίκος Παπασταματίου
42. Ανοίξτε το πλαίσιο διαλόγου Σημεία και επιλέξτε τον αριθμό δειγμάτων (500 σημεία) και από το πλαίσιο διαλόγου Ρυθμός , το ρυθμό δειγματοληψίας (1/ sec) … Multi Log Οδηγός πλοήγησης Νίκος Παπασταματίου
43. Πατώντας το κουμπί Λήψη Δεδομένων … Multi Log Οδηγός πλοήγησης Νίκος Παπασταματίου 500
44. Νίκος Παπασταματίου … δημιουργείται αυτόματα ένα παράθυρο λήψης, όπου εμφανίζεται σε πραγματικό χρόνο η καταγραφή της θερμοκρασίας με την ταυτόχρονη δημιουργία του γραφήματος θερμοκρασίας - χρόνου… Multi Log Οδηγός πλοήγησης
45. Multi Log Οδηγός πλοήγησης Νίκος Παπασταματίου … για να αποθηκευτεί το αρχείο πατήστε το εικονίδιο Αποθήκευση (πάνω αριστερά στην γραμμή εργαλείων) ή από τη γραμμή του μενού επιλέξτε Αρχείο > Αποθήκευση ως κτλ…
46. Προσοχή! Το όνομα του προς αποθήκευση αρχείου να έχει το πολύ μέχρι οκτώ χαρακτήρες (λατινικά γράμματα ή/ και αριθμούς). Το λογισμικό δεν ‘’αναγνωρίζει’’ το ελληνικό αλφάβητο… Η κατάληξη (επέκταση) των αποθηκευμένων αρχείων είναι *. smp [ sample ]. Multi Log Οδηγός πλοήγησης Νίκος Παπασταματίου … για να αποθηκευτεί το αρχείο πατήστε το εικονίδιο Αποθήκευση (πάνω αριστερά στην γραμμή εργαλείων) ή από τη γραμμή του μενού επιλέξτε Αρχείο > Αποθήκευση ως κτλ…
47. 1 Από το μενού Αρχείο του προγράμματος DB-Lab … 2 Από το εικονίδιο συντόμευσης με επέκταση *. smp Multi Log Οδηγός πλοήγησης Άνοιγμα αρχείου δεδομένων Νίκος Παπασταματίου
48. Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης Για να ανοίξετε ένα αποθηκευμένο το αρχείο *. smp ανοίξτε πρώτα το πρόγραμμα, πατώντας στον Η/Υ το εικονίδιο
49. Από το μενού επιλέξτε: Αρχείο… Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
50. … και από το πλαίσιο διαλόγου επιλέξτε Άνοιγμα … Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
51. … από το πλαίσιο διαλόγου επιλέξτε Άνοιγμα … .. στο πλαίσιο διαλόγου επιλέξτε Drivers > Folders > File name > [όνομα αρχείου *.smp ] … … στο πλαίσιο διαλόγου επιλέξτε: Drivers > Folders > File name > όνομα αρχείου *.smp > [ επιλογή ] > OK ( λόγου χάρη, c: FILES > ΕΡΓΑΣΚ~1 > TEMP1.SMP ) Νίκος Παπασταματίου … στην περίπτωση που το όνομα του φακέλου ( file name) , όπου είναι αποθηκευμένο το αρχείο *. smp , περιλαμβάνει περισσότερους από 8 χαρακτήρες, λ.χ. ΕργΑσκήσεις, αυτό εμφανίζεται σαν ΕΡΓΑΣΚ~1 Multi Log Οδηγός πλοήγησης
52. Νίκος Παπασταματίου … και εμφανίζεται το παράθυρο λήψης του αρχείου TEMP1.SMP το οποίο, πλέον, μπορείτε να επεξεργαστείτε…Λόγου χάρη, να προσομοιώσετε τη δημιουργία της γραφικής παράστασης … Multi Log Οδηγός πλοήγησης
53. … επιλέγοντας από το μενού Προβολή και στο πλαίσιο διαλόγου που εμφανίζεται ξαναεπιλέγοντας: Προσομοίωση Εκτέλεσης … Θα εμφανισθεί στο κάτω μέρος της οθόνης πληκτρολόγιο , που σας επιτρέπει να «ξανα-τρέξετε» το πείραμα πατώντας Νίκος Παπασταματίου Με κλικ στην εικόνα δες το σχετικό αρχείο Multi Log Οδηγός πλοήγησης
54. … από το εικονίδιο συντόμευσης με επέκταση *. smp Multi Log Οδηγός πλοήγησης Άνοιγμα αρχείου δεδομένων Νίκος Παπασταματίου
55. Κάνοντας με το ποντίκι διπλό κλικ στο εικονίδιο συντόμευσης… … στο παράθυρο που ανοίγει πατήστε το κουμπί Επεξεργασία offline Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
56. … πάτησε ΟΚ … στο πλαίσιο διαλόγου επιλέξτε: Drivers > Folders > File name > όνομα αρχείου *.smp > [ επιλογή ] > OK κτλ . Νίκος Παπασταματίου Multi Log Οδηγός πλοήγησης
