1. ‫عن‬ ‫محاضرة‬
MotherBoard
‫اعداد‬:
‫أ‬.‫سامر‬‫أبوسليمه‬

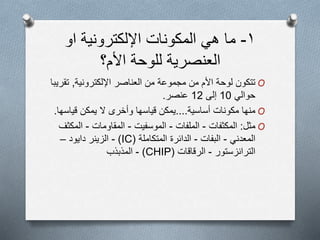

2. ١-‫ما‬‫ھي‬‫المكونات‬‫اإللكترونية‬‫او‬
‫األم؟‬ ‫للوحة‬ ‫العنصرية‬
O‫اإللكترونية‬ ‫العناصر‬ ‫من‬ ‫مجموعة‬ ‫من‬ ‫األم‬ ‫لوحة‬ ‫تتكون‬,‫ت‬‫قريبا‬
‫حوالي‬10‫إلى‬12‫عنصر‬.
O‫أساسية‬ ‫مكونات‬ ‫منها‬....‫يمكن‬ ‫ال‬ ‫وأخرى‬ ‫قياسها‬ ‫يمكن‬‫قياس‬‫ها‬.
O‫مثل‬:‫المكثفات‬-‫الملفات‬-‫الموسفيت‬-‫المقاومات‬-‫المك‬‫ثف‬
‫المعدني‬-‫البفات‬-‫الدائرة‬‫المتكاملة‬(IC)-‫الزينر‬‫دايود‬–
‫الترانزستور‬-‫الرقاقات‬(CHIP)-‫المذبذب‬

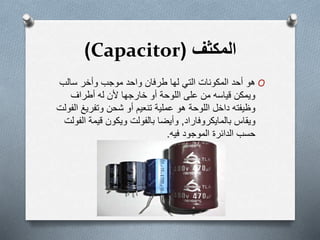

3. ‫المكثف‬(Capacitor)
O‫سالب‬ ‫وأخر‬ ‫موجب‬ ‫واحد‬ ‫طرفان‬ ‫لها‬ ‫التي‬ ‫المكونات‬ ‫أحد‬ ‫ھو‬
‫أطراف‬ ‫له‬ ‫ألن‬ ‫خارجها‬ ‫أو‬ ‫اللوحة‬ ‫على‬ ‫من‬ ‫قياسه‬ ‫ويمكن‬
‫وتفريغ‬ ‫شحن‬ ‫أو‬ ‫تنعيم‬ ‫عملية‬ ‫ھو‬ ‫اللوحة‬ ‫داخل‬ ‫وظيفته‬‫الفولت‬
‫ويقاس‬‫بالمايكروفاراد‬,‫قيمة‬ ‫ويكون‬ ‫بالفولت‬ ‫وأيضا‬‫الفولت‬
‫فيه‬ ‫الموجود‬ ‫الدائرة‬ ‫حسب‬.

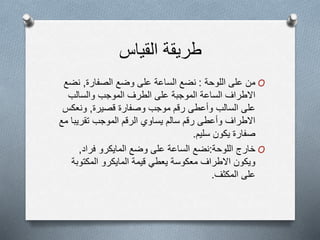

4. ‫القياس‬ ‫طريقة‬
O‫اللوحة‬ ‫على‬ ‫من‬:‫الصفارة‬ ‫وضع‬ ‫على‬ ‫الساعة‬ ‫نضع‬,‫نض‬‫ع‬
‫والسالب‬ ‫الموجب‬ ‫الطرف‬ ‫على‬ ‫الموجبة‬ ‫الساعة‬ ‫االطراف‬
‫قصيرة‬ ‫وصفارة‬ ‫موجب‬ ‫رقم‬ ‫وأعطى‬ ‫السالب‬ ‫على‬,‫ونعكس‬
‫تقريب‬ ‫الموجب‬ ‫الرقم‬ ‫يساوي‬ ‫سالم‬ ‫رقم‬ ‫وأعطى‬ ‫االطراف‬‫مع‬ ‫ا‬
‫سليم‬ ‫يكون‬ ‫صفارة‬.
O‫خارج‬‫اللوحة‬:‫نضع‬‫فراد‬ ‫المايكرو‬ ‫وضع‬ ‫على‬ ‫الساعة‬,
‫المكتوب‬ ‫المايكرو‬ ‫قيمة‬ ‫يعطي‬ ‫معكوسة‬ ‫االطراف‬ ‫ويكون‬‫ة‬
‫المكثف‬ ‫على‬.

5. ‫الملفات‬Coil
O‫تحويل‬ ‫وظيفته‬‫التردد‬‫العالي‬‫منخفض‬ ‫تردد‬ ‫الى‬‫و‬‫لي‬‫س‬‫له‬
‫اطراف‬.
O‫القياس‬ ‫طريقة‬:‫صفارة‬ ‫يعطى‬ ‫خارجها‬ ‫أو‬ ‫اللوحة‬ ‫داخل‬ ‫من‬,
‫يكون‬‫سليم‬‫حوالي‬ ‫قيمته‬0,1‫إلى‬ ‫أوم‬0,9‫أوم‬.

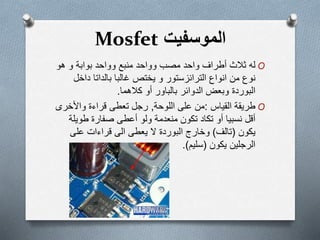

6. ‫الموسفیت‬Mosfet
O‫له‬‫بوابة‬ ‫وواحد‬ ‫منبع‬ ‫وواحد‬ ‫مصب‬ ‫واحد‬ ‫أطراف‬ ‫ثالث‬‫و‬‫ھو‬
‫من‬ ‫نوع‬‫يختص‬ ‫و‬ ‫الترانزستور‬ ‫انواع‬‫داخ‬ ‫بالداتا‬ ‫غالبا‬‫ل‬
‫البوردة‬‫الدوائر‬ ‫وبعض‬‫بالباور‬‫أو‬‫كالھما‬.
O‫طريقة‬‫القياس‬:‫اللوحة‬ ‫على‬ ‫من‬,‫تعطى‬ ‫رجل‬‫واألخر‬ ‫قراءة‬‫ى‬
‫أقل‬‫نسبيا‬‫أ‬‫تكون‬ ‫تكاد‬ ‫و‬‫صفارة‬ ‫أعطى‬ ‫ولو‬ ‫منعدمة‬‫طوي‬‫لة‬
‫يكون‬(‫تالف‬)‫وخارج‬‫البوردة‬‫ال‬‫يعطى‬‫على‬ ‫قراءات‬ ‫الى‬
‫الرجلين‬‫يكون‬(‫سليم‬.)

7. ‫المقاومات‬Resistor
O‫المقومات‬‫ليس‬‫لها‬‫اطراف‬‫ومهمتها‬‫اعاقة‬‫التيار‬‫الكهربى‬
O‫القياس‬ ‫طريقة‬:‫داخل‬‫اللوحة‬‫األوم‬ ‫وضع‬ ‫على‬‫بالتدريج‬‫تكون‬
(‫سليمة‬)

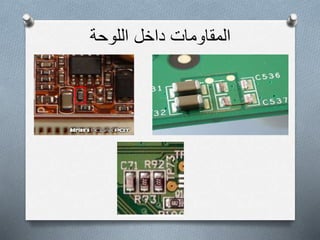

8. ‫اللوحة‬ ‫داخل‬ ‫المقاومات‬

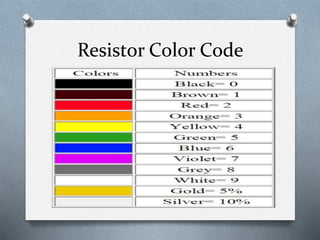

9. Resistor Color Code

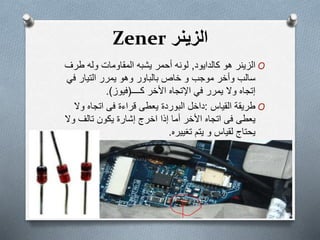

10. ‫الزینر‬Zener
O‫الزينر‬‫ھو‬‫كالدايود‬,‫طرف‬ ‫وله‬ ‫المقاومات‬ ‫يشبه‬ ‫أحمر‬ ‫لونه‬
‫خاص‬ ‫و‬ ‫موجب‬ ‫وأخر‬ ‫سالب‬‫بالباور‬‫في‬ ‫التيار‬ ‫يمرر‬ ‫وھو‬
‫إتجاه‬‫في‬ ‫يمرر‬ ‫وال‬‫اإلتجاه‬‫كــــ‬ ‫األخر‬(‫فيوز‬.)
O‫طريقة‬‫القياس‬:‫داخل‬‫البوردة‬‫يعطى‬‫قراءة‬‫فى‬‫وال‬ ‫اتجاه‬
‫يعطى‬‫فى‬‫اتجاه‬‫إ‬ ‫أما‬ ‫األخر‬‫ذا‬‫اخرج‬‫إشارة‬‫يكون‬‫تالف‬‫وال‬
‫يحتاج‬‫لقياس‬‫و‬‫يتم‬‫تغييره‬.

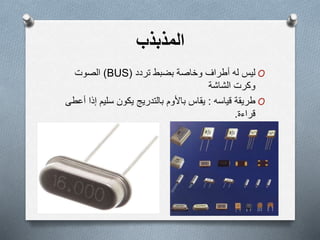

11. ‫المذبذب‬
O‫تردد‬ ‫بضبط‬ ‫وخاصة‬ ‫أطراف‬ ‫له‬ ‫ليس‬(BUS)‫الصوت‬
‫الشاشة‬ ‫وكرت‬
O‫قياسه‬ ‫طريقة‬:‫يقاس‬‫باألوم‬‫بالتدريج‬‫إذ‬ ‫سليم‬ ‫يكون‬‫أعطى‬ ‫ا‬
‫قراءة‬.

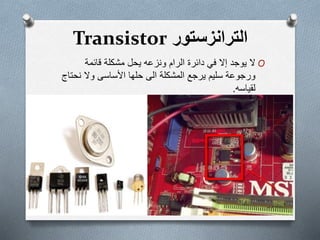

12. ‫الترانزستور‬Transistor
O‫ال‬‫يوجد‬‫في‬ ‫إال‬‫الرام‬ ‫دائرة‬‫ونزعه‬‫يحل‬‫مشكلة‬‫قائمة‬
‫ورجوعة‬‫سليم‬‫يرجع‬‫الى‬ ‫المشكلة‬‫حلها‬‫األساسى‬‫نح‬ ‫وال‬‫تاج‬
‫لقياسه‬.

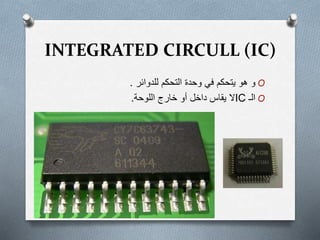

13. INTEGRATED CIRCULL (IC)
O‫و‬‫ھو‬‫يتحكم‬‫في‬‫للدوائر‬ ‫التحكم‬ ‫وحدة‬.
O‫الـ‬IC‫خارج‬ ‫أو‬ ‫داخل‬ ‫يقاس‬ ‫ال‬‫اللوحة‬.

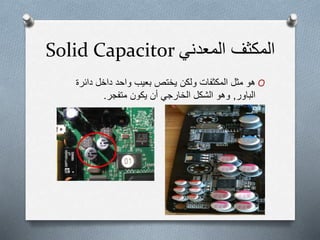

14. ‫المكثف‬‫المعدني‬Solid Capacitor
O‫ھو‬‫ولكن‬ ‫المكثفات‬ ‫مثل‬‫يختص‬‫بعيب‬‫دائرة‬ ‫داخل‬ ‫واحد‬
‫الباور‬,‫متفجر‬ ‫يكون‬ ‫أن‬ ‫الخارجي‬ ‫الشكل‬ ‫وھو‬.

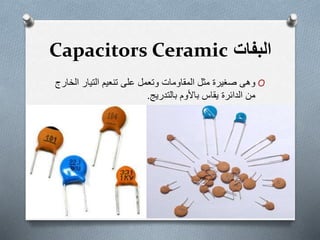

15. ‫البفات‬Capacitors Ceramic
O‫ا‬ ‫التيار‬ ‫تنعيم‬ ‫على‬ ‫وتعمل‬ ‫المقاومات‬ ‫مثل‬ ‫صغيرة‬ ‫وھى‬‫لخارج‬
‫يقاس‬ ‫الدائرة‬ ‫من‬‫باألوم‬‫بالتدريج‬.

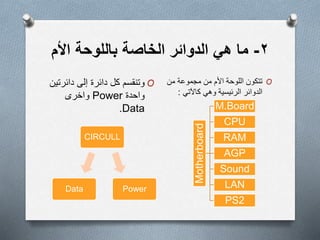

16. ٢-‫ما‬‫ھي‬‫األم‬ ‫باللوحة‬ ‫الخاصة‬ ‫الدوائر‬
O‫كل‬ ‫وتنقسم‬‫دائر‬ ‫إلى‬ ‫دائرة‬‫تين‬
‫واحدة‬Power‫واخرى‬
Data.
O‫األم‬ ‫اللوحة‬ ‫تتكون‬‫مجموعة‬ ‫من‬‫من‬
‫الرئيسية‬ ‫الدوائر‬‫وھي‬‫كاآلتي‬:
Motherboard
M.Board
CPU
RAM
AGP
Sound
LAN
PS2
CIRCULL
PowerData

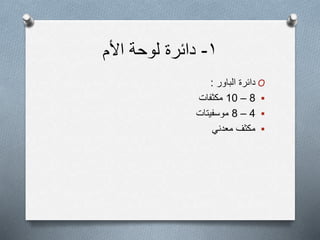

17. ١-‫دائرة‬‫األم‬ ‫لوحة‬
O‫دائرة‬‫الباور‬:
8–10‫مكثفات‬
4–8‫موسفيتات‬
‫معدني‬ ‫مكثف‬

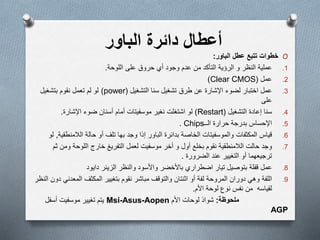

18. ‫أ‬‫عطال‬‫دائرة‬‫الباور‬
O‫عطل‬ ‫تتبع‬ ‫خطوات‬‫الباور‬:
.1‫عملية‬‫النظر‬‫الرؤية‬ ‫و‬‫وجود‬ ‫عدم‬ ‫من‬ ‫التأكد‬‫أي‬‫على‬ ‫حروق‬‫اللوحة‬.
.2‫عمل‬(Clear CMOS)
.3‫اإلشارة‬ ‫لضوء‬ ‫اختبار‬ ‫عمل‬‫طرق‬ ‫عن‬‫التشغيل‬ ‫سنا‬ ‫تشغيل‬(power)‫نقوم‬ ‫تعمل‬ ‫لم‬ ‫لو‬‫بتشغيل‬
‫على‬
.4‫التشغيل‬ ‫إعادة‬ ‫سنا‬(Restart)‫اشتغلت‬ ‫لو‬‫نغير‬‫موسفيتات‬‫اإلشارة‬ ‫ضوء‬ ‫أسنان‬ ‫أمام‬.
.5‫الــ‬ ‫حرارة‬ ‫بدرجة‬ ‫اإلحساس‬Chips.
.6‫قياس‬‫المكثفات‬‫والموسفيتات‬‫بدائرة‬ ‫الخاصة‬‫الباور‬‫وجد‬ ‫إذا‬‫بها‬‫تلف‬‫حالة‬ ‫أو‬‫الالمنطق‬‫ية‬,‫لو‬
.7‫حالت‬ ‫وجد‬‫الالمنطقية‬‫نقوم‬‫أخر‬ ‫و‬ ‫أول‬ ‫بخلع‬‫موسفيت‬‫ث‬ ‫ومن‬ ‫اللوحة‬ ‫خارج‬ ‫التفريغ‬ ‫لعمل‬‫م‬
‫الضرورة‬ ‫عند‬ ‫التغيير‬ ‫أو‬ ‫ترجيعهما‬.
.8‫عمل‬‫قفلة‬‫بتوصيل‬‫تيار‬‫اضطراري‬‫باألخضر‬‫والنظر‬ ‫واألسود‬‫الزينر‬‫دايود‬
.9‫اللفة‬‫وھي‬‫لفة‬ ‫المروحة‬ ‫دوران‬‫أو‬‫ا‬‫ثنتان‬‫نقوم‬ ‫مباشر‬ ‫والتوقف‬‫بتغيير‬‫المكثف‬‫المعدن‬‫دون‬ ‫ي‬‫النظر‬
‫لقياسه‬‫نفس‬ ‫من‬‫األم‬ ‫لوحة‬ ‫نوع‬.
‫ملحوظة‬:‫شواذ‬‫األم‬ ‫لوحات‬Msi-Asus-Aopen‫يتم‬‫تغيير‬‫موسفيت‬‫أسفل‬
AGP

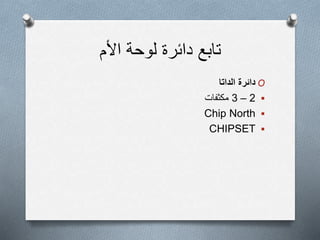

19. ‫األم‬ ‫لوحة‬ ‫دائرة‬ ‫تابع‬
O‫الداتا‬ ‫دائرة‬
2–3‫مكثفات‬
Chip North
CHIPSET

20. ‫الداتا‬ ‫دائرة‬ ‫اعطال‬
O‫عطل‬ ‫تتبع‬ ‫خطوات‬‫الداتا‬:
.1‫الفحص‬‫والرؤية‬
.2‫عملية‬‫لمس‬CHIPs‫واالحساس‬‫بالحرارة‬
.3‫نقوم‬‫للرامة‬ ‫نزع‬ ‫بعمل‬‫أعطت‬ ‫إذا‬‫بذلك‬ ‫صفارة‬‫نتأكد‬‫أ‬‫ن‬‫الد‬‫ائرة‬
‫تعمل‬‫باور‬‫وداتا‬
.4‫إذا‬‫صفارة‬ ‫تعطى‬ ‫لم‬‫إذن‬‫مشكلة‬ ‫ھناك‬‫في‬‫الرامة‬ ‫دائرة‬‫أو‬
‫البروسيسورأو‬‫كالھما‬
.5‫نقوم‬‫للمكثفات‬ ‫اختبار‬ ‫بعمل‬‫والملفات‬‫ال‬ ‫بداخل‬ ‫الموجودة‬‫دائرتين‬.
.6‫فحص‬‫موسفيت‬‫الرامات‬‫كان‬ ‫إذا‬‫كارت‬ ‫نضع‬ ‫سليم‬VGA
Build in‫دائرة‬ ‫يبقى‬ ‫اشتغل‬ ‫لو‬AGP‫عطل‬ ‫بها‬
.7‫لو‬‫بفحص‬ ‫نقوم‬ ‫تعمل‬ ‫لم‬‫البايوس‬.

21. ٢-‫دائرة‬CPU
O‫األم‬ ‫لوحة‬ ‫دائرة‬ ‫نفس‬ ‫من‬ ‫تتكون‬
O‫دائرة‬‫الباور‬:
8–10‫مكثفات‬
4–6‫موسفيتات‬
2–4‫ملفات‬
‫ترانزوسترات‬‫داخلية‬‫وخارجية‬
IC Control

22. ‫أعطال‬CPU
.1‫سخونة‬ ‫عدم‬CPU‫نقوم‬‫بفحص‬‫المكثفات‬‫والموسفيت‬‫ات‬
.2‫عند‬‫تثبيت‬‫مروحة‬CPU‫الجهاز‬‫ال‬‫يظهر‬‫نقوم‬ ‫داتا‬
‫بتغيير‬‫بواحد‬ ‫الفانة‬‫أصلية‬‫إن‬ ‫و‬‫تعمل‬ ‫لم‬‫نغير‬
‫الترانزيستورات‬‫الخارجية‬
.3‫عند‬‫تركيب‬CPU‫اللوحة‬ ‫على‬‫يحترق‬‫أ‬‫و‬‫يقطع‬‫عند‬
‫التشغيل‬‫نقوم‬‫بتغيير‬‫الترانزيستورات‬‫الداخلي‬‫ة‬
.4‫العمل‬ ‫عن‬ ‫الجهاز‬ ‫يقف‬ ‫المعالج‬ ‫وإصدار‬ ‫رقم‬ ‫رؤية‬ ‫عند‬
‫بتغيير‬ ‫نقوم‬IC Control RAM

23. ٣-‫دائرة‬RAM
O‫من‬ ‫تتكون‬:
.16–8‫مكثفات‬
.2‫موسفيتات‬
.3IC Control
.4‫ترانزستور‬

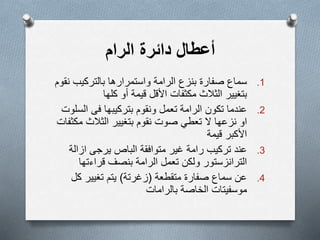

24. ‫الرام‬ ‫دائرة‬ ‫أعطال‬
.1‫الرامة‬ ‫بنزع‬ ‫صفارة‬ ‫سماع‬‫بالتركيب‬ ‫واستمرارھا‬‫نقوم‬
‫بتغيير‬‫األقل‬ ‫مكثفات‬ ‫الثالث‬‫قيمة‬‫أ‬‫كلها‬ ‫و‬
.2‫ونقوم‬ ‫تعمل‬ ‫الرامة‬ ‫تكون‬ ‫عندما‬‫بتركيبها‬‫فى‬‫ال‬‫سلوت‬
‫او‬‫نزعها‬‫تعطي‬ ‫ال‬‫صوت‬‫نقوم‬‫بتغيير‬‫م‬ ‫الثالث‬‫كثفات‬
‫األكبر‬‫قيمة‬
.3‫تركيب‬ ‫عند‬‫رامة‬‫غير‬‫الباص‬ ‫متوافقة‬‫يرجى‬‫ازال‬‫ة‬
‫تعمل‬ ‫ولكن‬ ‫الترانزستور‬‫قراءته‬ ‫بنصف‬ ‫الرامة‬‫ا‬
.4‫متقطعة‬ ‫صفارة‬ ‫سماع‬ ‫عن‬(‫زغرتة‬)‫يتم‬‫تغيير‬‫ك‬‫ل‬
‫موسفيتات‬‫الخاصة‬‫بالرامات‬

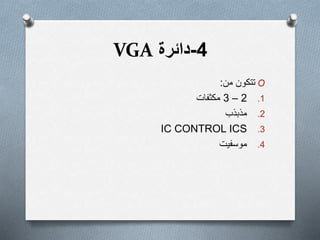

25. 4-‫دائرة‬VGA
O‫من‬ ‫تتكون‬:
.12–3‫مكثفات‬
.2‫مذبذب‬
.3IC CONTROL ICS
.4‫موسفيت‬

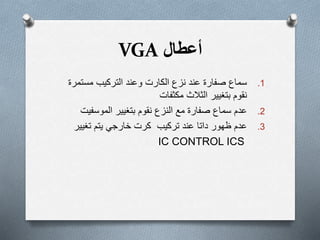

26. ‫أعطال‬VGA
.1‫وعند‬ ‫الكارت‬ ‫نزع‬ ‫عند‬ ‫صفارة‬ ‫سماع‬‫التركيب‬‫مستمر‬‫ة‬
‫نقوم‬‫بتغيير‬‫الثالث‬‫مكثفات‬
.2‫نقوم‬ ‫النزع‬ ‫مع‬ ‫صفارة‬ ‫سماع‬ ‫عدم‬‫بتغيير‬‫الموسفيت‬
.3‫عدم‬‫ظهور‬‫عند‬ ‫داتا‬‫تركيب‬‫تغيير‬ ‫يتم‬ ‫خارجي‬ ‫كرت‬
IC CONTROL ICS

27. 5-‫دائرة‬PS2
O‫من‬ ‫تتكون‬:
.1‫مقاومة‬ ‫من‬ ‫تتكون‬‫رباعية‬
.2Plug
O‫أعطالها‬:
.1‫عمل‬ ‫عدم‬‫احداھما‬‫األخر‬ ‫وعمل‬‫تغيير‬‫المقاومة‬
‫الرباعية‬
.2‫عمل‬ ‫عدم‬‫األثنين‬‫تغيير‬‫الـ‬Plug

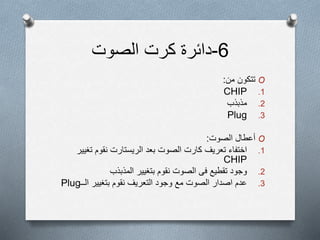

28. 6-‫الصوت‬ ‫كرت‬ ‫دائرة‬
O‫من‬ ‫تتكون‬:
.1CHIP
.2‫مذبذب‬
.3Plug
O‫أعطال‬‫الصوت‬:
.1‫اختفاء‬‫تعريف‬‫بعد‬ ‫الصوت‬ ‫كارت‬‫الريستارت‬‫نقوم‬‫تغ‬‫يير‬
CHIP
.2‫وجود‬‫تقطيع‬‫فى‬‫نقوم‬ ‫الصوت‬‫بتغيير‬‫المذبذب‬
.3‫وجود‬ ‫مع‬ ‫الصوت‬ ‫اصدار‬ ‫عدم‬‫التعريف‬‫نقوم‬‫بتغيير‬‫الــ‬Plug

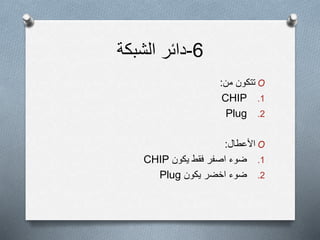

29. 6-‫دائر‬‫الشبكة‬
O‫من‬ ‫تتكون‬:
.1CHIP
.2Plug
O‫األعطال‬:
.1‫فقط‬ ‫اصفر‬ ‫ضوء‬‫يكون‬CHIP
.2‫اخضر‬ ‫ضوء‬‫يكون‬Plug
