Microsoft Excelでgoogle chromeを動かした話
Microsoft Excel から ChromeDriver を起動し、Google Chromeを自動実行してみました。JSONのパーズにVBA-JSONを使用したので64bitアプリケーションのMicrosoft Excelからも実行可能です。また、Selenium Standalone Serverを使っていないのでJava Runtime Environmentも不要です。 コードはこちらで公開しております。 https://github.com/hirokundayon/IPANEMA
Microsoft Excelでgoogle chromeを動かした話
- 1.

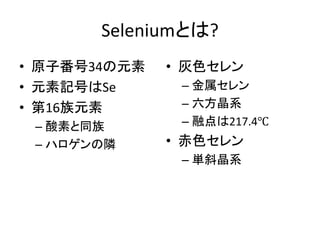

- 2. Seleniumとは? • 原子番号34の元素 • 元素記号はSe •第16族元素 – 酸素と同族 – ハロゲンの隣 • 灰色セレン – 金属セレン – 六方晶系 – 融点は217.4℃ • 赤色セレン – 単斜晶系
- 3.
- 4.
- 5. Selenium WebDriver http://docs.seleniumhq.org/projects/webdriver/ • プログラムからWebブラウザ制御 •制御可能ブラウザ – Mozilla Firefox, Google Chrome(Linux, Windows, MacOS, Android), Internet Explorer, Safari, Edge • 使用可能言語 – Java, Ruby, Python, C#, Javascript(Node.js)など • OS – Linux, MacOS, Windowsなど
- 6. Selenium WebDriver http://docs.seleniumhq.org/projects/webdriver/ • プログラムからWebブラウザ制御 •制御可能ブラウザ – Mozilla Firefox, Google Chrome(Linux, Windows, MacOS, Android), Internet Explorer, Safari, Edge • 使用可能言語 – Java, Ruby, Python, C#, Javascript(Node.js)など • OS – Linux, MacOS, Windowsなど
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.

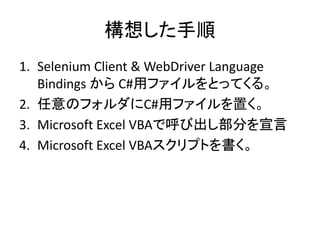

- 14. 構想した手順 1. Selenium Client& WebDriver Language Bindings から C#用ファイルをとってくる。 2. 任意のフォルダにC#用ファイルを置く。 3. Microsoft Excel VBAで呼び出し部分を宣言 4. Microsoft Excel VBAスクリプトを書く。
- 15.
- 16.
- 17.
- 18. 挫折の理由 1. Selenium Client& WebDriver Language Bindings から C#用ファイルをとってくる。 2. 任意のフォルダにC#用ファイルを置く。 3. Microsoft Excel VBAで呼び出し部分を宣言 4. Microsoft Excel VBAスクリプトを書く。 赤字の部分がよくわからなかった。 情弱なので。
- 19.
- 20.
- 21.
- 22.
- 23. Visual Basic でも出来る事 •HTTPリクエストを投げて応答を処理する ServerXMLHTTP https://msdn.microsoft.com/ja-jp/library/ms766431(v=vs.85).aspx • プログラムを実行 Shell関数：PIDも取得できる https://msdn.microsoft.com/ja-jp/library/xe736fyk(v=vs.90).aspx • PIDを指定してプログラムを停止 (後述)
- 24.

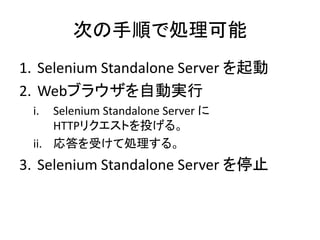

- 25. 次の手順で処理可能 1. Selenium StandaloneServer を起動 2. Webブラウザを自動実行 i. Selenium Standalone Server に HTTPリクエストを投げる。 ii. 応答を受けて処理する。 3. Selenium Standalone Server を停止
- 26.
- 27.
- 28.
- 29.
- 30. こうして 作ったのが OSC 2017 Nagoyaで 披露した話
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.

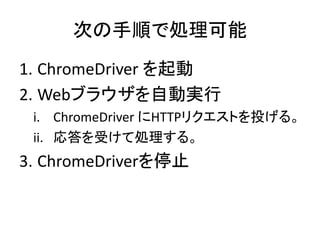

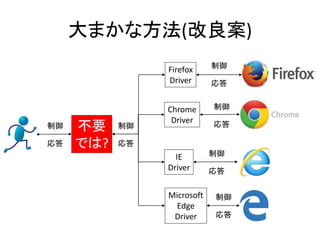

- 37. 次の手順で処理可能 1. ChromeDriver を起動 2.Webブラウザを自動実行 i. ChromeDriver にHTTPリクエストを投げる。 ii. 応答を受けて処理する。 3. ChromeDriverを停止
- 38. Chrome Driver の起動 Dimpid As Integer pid = Shell("/path/to/chromedriver.exe") • /path/to/chromedriver は適宜指定。 • pid(プロセスID)は後で停止する時に使用。 • chromedriver の置き場所 https://sites.google.com/a/chromium.org/chromedriver/

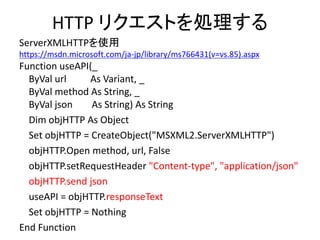

- 39. HTTP リクエストを処理する ServerXMLHTTPを使用 https://msdn.microsoft.com/ja-jp/library/ms766431(v=vs.85).aspx Function useAPI(_ ByValurl As Variant, _ ByVal method As String, _ ByVal json As String) As String Dim objHTTP As Object Set objHTTP = CreateObject("MSXML2.ServerXMLHTTP") objHTTP.Open method, url, False objHTTP.setRequestHeader "Content-type", "application/json" objHTTP.send json useAPI = objHTTP.responseText Set objHTTP = Nothing End Function

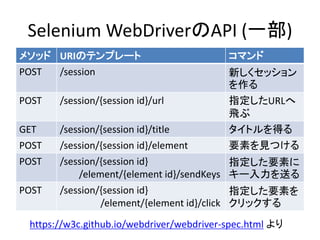

- 40. Selenium WebDriverのAPI (一部) メソッドURIのテンプレート コマンド POST /session 新しくセッション を作る POST /session/{session id}/url 指定したURLへ 飛ぶ GET /session/{session id}/title タイトルを得る POST /session/{session id}/element 要素を見つける POST /session/{session id} /element/{element id}/sendKeys 指定した要素に キー入力を送る POST /session/{session id} /element/{element id}/click 指定した要素を クリックする https://w3c.github.io/webdriver/webdriver-spec.html より

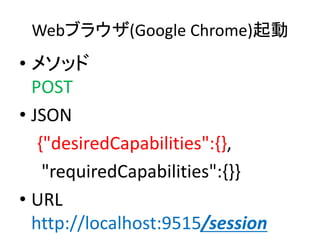

- 41. Webブラウザ(Google Chrome)起動 • メソッド POST •JSON {"desiredCapabilities":{}, "requiredCapabilities":{}} • URL http://localhost:9515/session

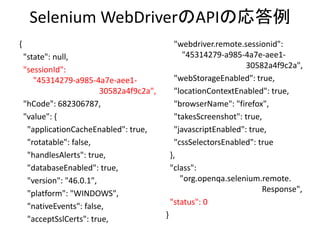

- 42. Selenium WebDriverのAPIの応答例 { "state": null, "sessionId": "45314279-a985-4a7e-aee1- 30582a4f9c2a", "hCode":682306787, "value": { "applicationCacheEnabled": true, "rotatable": false, "handlesAlerts": true, "databaseEnabled": true, "version": "46.0.1", "platform": "WINDOWS", "nativeEvents": false, "acceptSslCerts": true, "webdriver.remote.sessionid": "45314279-a985-4a7e-aee1- 30582a4f9c2a", "webStorageEnabled": true, "locationContextEnabled": true, "browserName": "firefox", "takesScreenshot": true, "javascriptEnabled": true, "cssSelectorsEnabled": true }, "class": "org.openqa.selenium.remote. Response", "status": 0 }

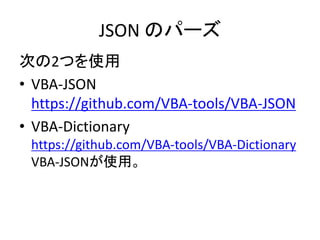

- 43. JSON のパーズ 次の2つを使用 • VBA-JSON https://github.com/VBA-tools/VBA-JSON •VBA-Dictionary https://github.com/VBA-tools/VBA-Dictionary VBA-JSONが使用。

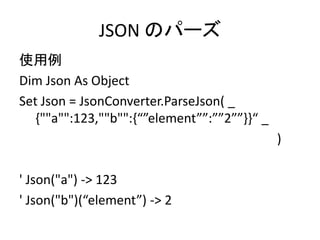

- 44. JSON のパーズ 使用例 Dim JsonAs Object Set Json = JsonConverter.ParseJson( _ {""a"":123,""b"":{“”element””:””2””}}“ _ ) ' Json("a") -> 123 ' Json("b")(“element”) -> 2

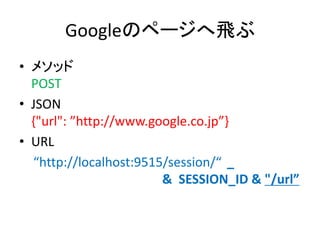

- 45. Googleのページへ飛ぶ • メソッド POST • JSON {"url":”http://www.google.co.jp”} • URL “http://localhost:9515/session/“ _ & SESSION_ID & "/url”

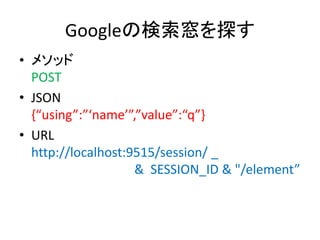

- 46. Googleの検索窓を探す • メソッド POST • JSON {“using”:”‘name’”,”value”:“q”} •URL http://localhost:9515/session/ _ & SESSION_ID & "/element”

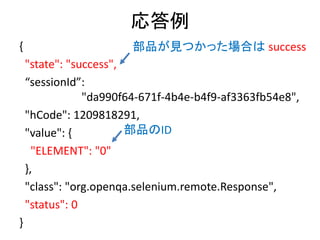

- 47. 応答例 { "state": "success", “sessionId”: "da990f64-671f-4b4e-b4f9-af3363fb54e8", "hCode": 1209818291, "value":{ "ELEMENT": "0" }, "class": "org.openqa.selenium.remote.Response", "status": 0 } 部品が見つかった場合は success 部品のID

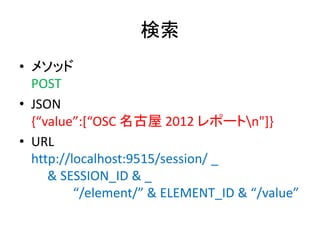

- 48. 検索 • メソッド POST • JSON {“value”:[“OSC名古屋 2012 レポートn"]} • URL http://localhost:9515/session/ _ & SESSION_ID & _ “/element/” & ELEMENT_ID & “/value”

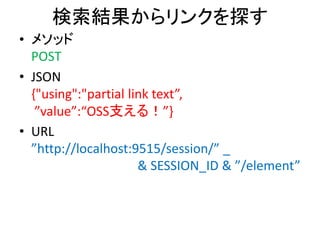

- 49. 検索結果からリンクを探す • メソッド POST • JSON {"using":"partiallink text”, ”value”:“OSS支える！”} • URL ”http://localhost:9515/session/” _ & SESSION_ID & ”/element”

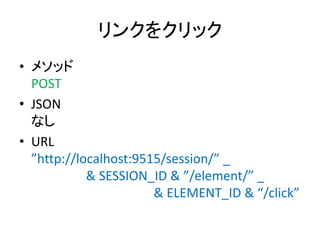

- 50. リンクをクリック • メソッド POST • JSON なし •URL ”http://localhost:9515/session/” _ & SESSION_ID & ”/element/” _ & ELEMENT_ID & “/click”
- 51. ChromeDriverの停止 Dim strComputer AsString Dim objWMIService Dim colProcessList Dim objProcess strComputer = "." Set objWMIService = _ getObject(“winmgmts:” & strComputer & “rootcimv2”) Set colProcessList = objWMIService.ExecQuery _ ("Select * from Win32_Process Where ProcessID = " _ & CStr(pid)) For Each objProcess In colProcessList objProcess.Terminate Next
- 52.

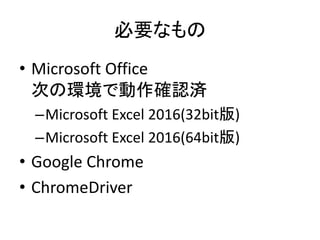

- 53. 必要なもの • Microsoft Office 次の環境で動作確認済 –MicrosoftExcel 2016(32bit版) –Microsoft Excel 2016(64bit版) • Google Chrome • ChromeDriver
- 54.

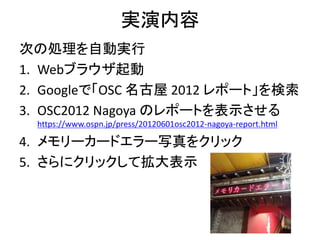

- 55. 実演内容 次の処理を自動実行 1. Webブラウザ起動 2. Googleで「OSC名古屋 2012 レポート」を検索 3. OSC2012 Nagoya のレポートを表示させる https://www.ospn.jp/press/20120601osc2012-nagoya-report.html 4. メモリーカードエラー写真をクリック 5. さらにクリックして拡大表示
- 56.

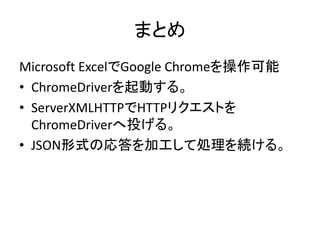

- 57. まとめ Microsoft ExcelでGoogle Chromeを操作可能 •ChromeDriverを起動する。 • ServerXMLHTTPでHTTPリクエストを ChromeDriverへ投げる。 • JSON形式の応答を加工して処理を続ける。
