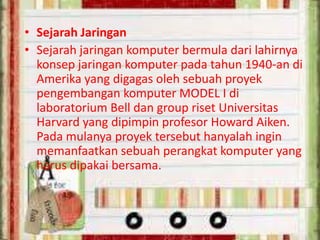

2. • Sejarah Jaringan
• Sejarah jaringan komputer bermula dari lahirnya
konsep jaringan komputer pada tahun 1940-an di
Amerika yang digagas oleh sebuah proyek
pengembangan komputer MODEL I di
laboratorium Bell dan group riset Universitas
Harvard yang dipimpin profesor Howard Aiken.
Pada mulanya proyek tersebut hanyalah ingin
memanfaatkan sebuah perangkat komputer yang
harus dipakai bersama.

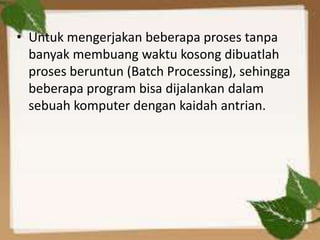

3. • Untuk mengerjakan beberapa proses tanpa
banyak membuang waktu kosong dibuatlah
proses beruntun (Batch Processing), sehingga
beberapa program bisa dijalankan dalam
sebuah komputer dengan kaidah antrian.

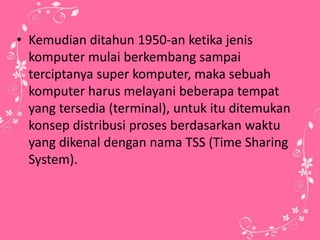

4. • Kemudian ditahun 1950-an ketika jenis
komputer mulai berkembang sampai
terciptanya super komputer, maka sebuah
komputer harus melayani beberapa tempat
yang tersedia (terminal), untuk itu ditemukan
konsep distribusi proses berdasarkan waktu
yang dikenal dengan nama TSS (Time Sharing
System).

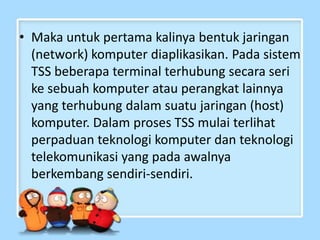

5. • Maka untuk pertama kalinya bentuk jaringan
(network) komputer diaplikasikan. Pada sistem
TSS beberapa terminal terhubung secara seri
ke sebuah komputer atau perangkat lainnya
yang terhubung dalam suatu jaringan (host)
komputer. Dalam proses TSS mulai terlihat
perpaduan teknologi komputer dan teknologi
telekomunikasi yang pada awalnya
berkembang sendiri-sendiri.

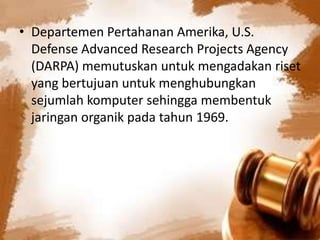

6. • Departemen Pertahanan Amerika, U.S.
Defense Advanced Research Projects Agency
(DARPA) memutuskan untuk mengadakan riset
yang bertujuan untuk menghubungkan
sejumlah komputer sehingga membentuk
jaringan organik pada tahun 1969.

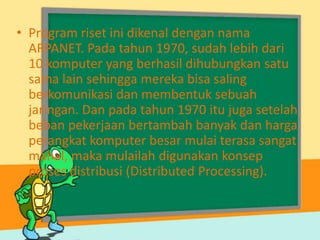

7. • Program riset ini dikenal dengan nama
ARPANET. Pada tahun 1970, sudah lebih dari
10 komputer yang berhasil dihubungkan satu
sama lain sehingga mereka bisa saling
berkomunikasi dan membentuk sebuah
jaringan. Dan pada tahun 1970 itu juga setelah
beban pekerjaan bertambah banyak dan harga
perangkat komputer besar mulai terasa sangat
mahal, maka mulailah digunakan konsep
proses distribusi (Distributed Processing).

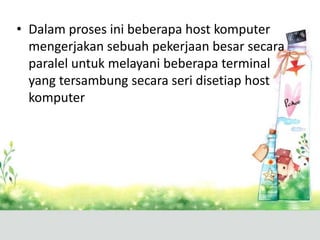

8. • Dalam proses ini beberapa host komputer
mengerjakan sebuah pekerjaan besar secara
paralel untuk melayani beberapa terminal
yang tersambung secara seri disetiap host
komputer
9. Dalam proses distribusi sudah mutlak diperlukan
perpaduan yang mendalam antara teknologi
komputer dan telekomunikasi, karena selain
proses yang harus didistribusikan, semua host
komputer wajib melayani terminalterminalnya dalam satu perintah dari
komputer pusat.

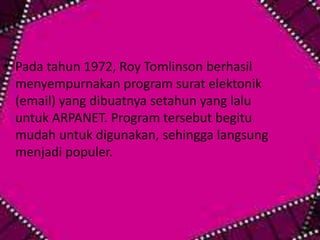

10. • Pada tahun 1972, Roy Tomlinson berhasil
menyempurnakan program surat elektonik
(email) yang dibuatnya setahun yang lalu
untuk ARPANET. Program tersebut begitu
mudah untuk digunakan, sehingga langsung
menjadi populer.

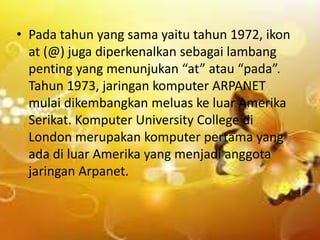

11. • Pada tahun yang sama yaitu tahun 1972, ikon
at (@) juga diperkenalkan sebagai lambang
penting yang menunjukan “at” atau “pada”.
Tahun 1973, jaringan komputer ARPANET
mulai dikembangkan meluas ke luar Amerika
Serikat. Komputer University College di
London merupakan komputer pertama yang
ada di luar Amerika yang menjadi anggota
jaringan Arpanet.

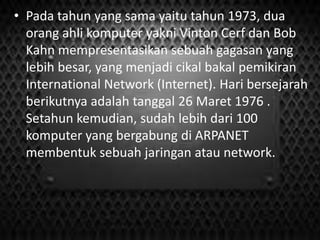

12. • Pada tahun yang sama yaitu tahun 1973, dua
orang ahli komputer yakni Vinton Cerf dan Bob
Kahn mempresentasikan sebuah gagasan yang
lebih besar, yang menjadi cikal bakal pemikiran
International Network (Internet). Hari bersejarah
berikutnya adalah tanggal 26 Maret 1976 .
Setahun kemudian, sudah lebih dari 100
komputer yang bergabung di ARPANET
membentuk sebuah jaringan atau network.

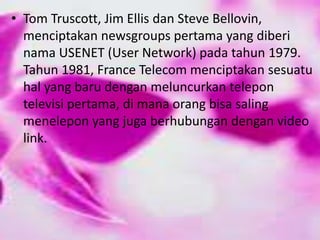

13. • Tom Truscott, Jim Ellis dan Steve Bellovin,
menciptakan newsgroups pertama yang diberi
nama USENET (User Network) pada tahun 1979.
Tahun 1981, France Telecom menciptakan sesuatu
hal yang baru dengan meluncurkan telepon
televisi pertama, di mana orang bisa saling
menelepon yang juga berhubungan dengan video
link.

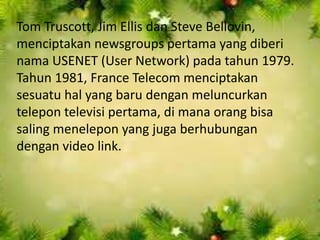

14. Tom Truscott, Jim Ellis dan Steve Bellovin,
menciptakan newsgroups pertama yang diberi
nama USENET (User Network) pada tahun 1979.
Tahun 1981, France Telecom menciptakan
sesuatu hal yang baru dengan meluncurkan
telepon televisi pertama, di mana orang bisa
saling menelepon yang juga berhubungan
dengan video link.

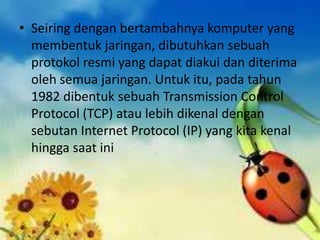

15. • Seiring dengan bertambahnya komputer yang
membentuk jaringan, dibutuhkan sebuah
protokol resmi yang dapat diakui dan diterima
oleh semua jaringan. Untuk itu, pada tahun
1982 dibentuk sebuah Transmission Control
Protocol (TCP) atau lebih dikenal dengan
sebutan Internet Protocol (IP) yang kita kenal
hingga saat ini

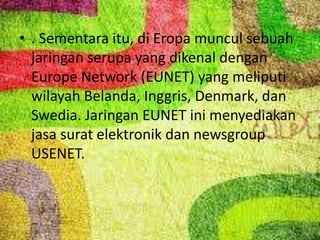

16. • . Sementara itu, di Eropa muncul sebuah
jaringan serupa yang dikenal dengan
Europe Network (EUNET) yang meliputi
wilayah Belanda, Inggris, Denmark, dan
Swedia. Jaringan EUNET ini menyediakan
jasa surat elektronik dan newsgroup
USENET.

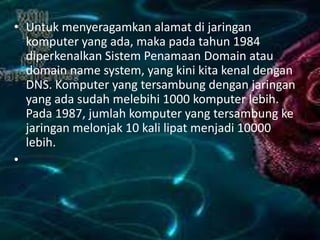

17. • Untuk menyeragamkan alamat di jaringan
komputer yang ada, maka pada tahun 1984
diperkenalkan Sistem Penamaan Domain atau
domain name system, yang kini kita kenal dengan
DNS. Komputer yang tersambung dengan jaringan
yang ada sudah melebihi 1000 komputer lebih.
Pada 1987, jumlah komputer yang tersambung ke
jaringan melonjak 10 kali lipat menjadi 10000
lebih.
•

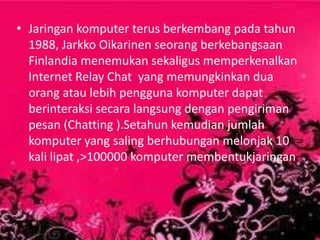

18. • Jaringan komputer terus berkembang pada tahun
1988, Jarkko Oikarinen seorang berkebangsaan
Finlandia menemukan sekaligus memperkenalkan
Internet Relay Chat yang memungkinkan dua
orang atau lebih pengguna komputer dapat
berinteraksi secara langsung dengan pengiriman
pesan (Chatting ).Setahun kemudian jumlah
komputer yang saling berhubungan melonjak 10
kali lipat ,>100000 komputer membentukjaringan

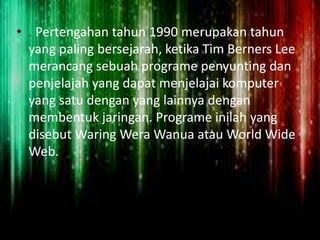

19. • . Pertengahan tahun 1990 merupakan tahun
yang paling bersejarah, ketika Tim Berners Lee
merancang sebuah programe penyunting dan
penjelajah yang dapat menjelajai komputer
yang satu dengan yang lainnya dengan
membentuk jaringan. Programe inilah yang
disebut Waring Wera Wanua atau World Wide
Web.
20. • Komputer yang saling tersambung
membentuk jaringan sudah melampaui sejuta
komputer pada tahun 1992. Dan pada tahun
yang sama muncul istilah surfing (menjelajah).
Dan pada tahun 1994, situs-situs di internet
telah tumbuh menjadi 3000 alamat
halaman, dan untuk pertama kalinya
berbelanja melalui internet atau virtualshopping atau e-retail muncul di situs. Pada
tahun yang sama Yahoo! didirikan, yang juga
sekaligus tahun kelahiran Netscape Navigator
1.0.
•

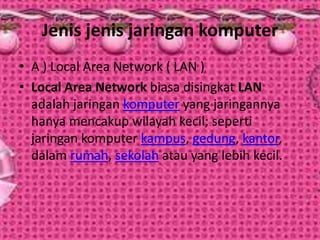

21. Jenis jenis jaringan komputer
• A ) Local Area Network ( LAN )
• Local Area Network biasa disingkat LAN
adalah jaringan komputer yang jaringannya
hanya mencakup wilayah kecil; seperti
jaringan komputer kampus, gedung, kantor,
dalam rumah, sekolah atau yang lebih kecil.

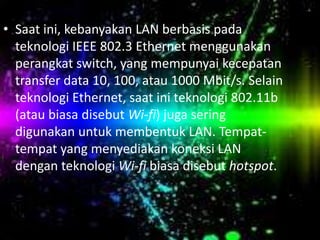

22. • Saat ini, kebanyakan LAN berbasis pada
teknologi IEEE 802.3 Ethernet menggunakan
perangkat switch, yang mempunyai kecepatan
transfer data 10, 100, atau 1000 Mbit/s. Selain
teknologi Ethernet, saat ini teknologi 802.11b
(atau biasa disebut Wi-fi) juga sering
digunakan untuk membentuk LAN. Tempattempat yang menyediakan koneksi LAN
dengan teknologi Wi-fi biasa disebut hotspot.

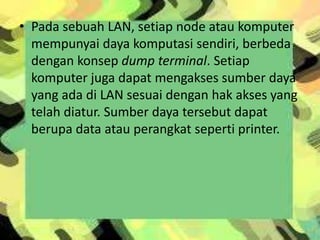

23. • Pada sebuah LAN, setiap node atau komputer
mempunyai daya komputasi sendiri, berbeda
dengan konsep dump terminal. Setiap
komputer juga dapat mengakses sumber daya
yang ada di LAN sesuai dengan hak akses yang
telah diatur. Sumber daya tersebut dapat
berupa data atau perangkat seperti printer.

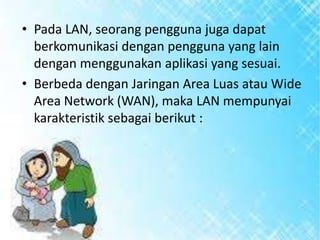

24. • Pada LAN, seorang pengguna juga dapat
berkomunikasi dengan pengguna yang lain
dengan menggunakan aplikasi yang sesuai.
• Berbeda dengan Jaringan Area Luas atau Wide
Area Network (WAN), maka LAN mempunyai
karakteristik sebagai berikut :

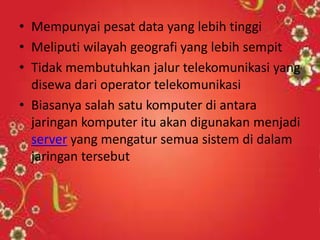

25. • Mempunyai pesat data yang lebih tinggi
• Meliputi wilayah geografi yang lebih sempit
• Tidak membutuhkan jalur telekomunikasi yang
disewa dari operator telekomunikasi
• Biasanya salah satu komputer di antara
jaringan komputer itu akan digunakan menjadi
server yang mengatur semua sistem di dalam
jaringan tersebut
26.

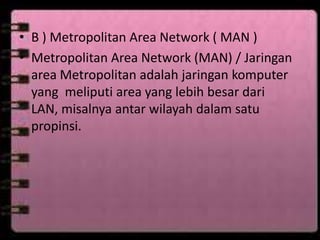

27. • B ) Metropolitan Area Network ( MAN )
• Metropolitan Area Network (MAN) / Jaringan
area Metropolitan adalah jaringan komputer
yang meliputi area yang lebih besar dari
LAN, misalnya antar wilayah dalam satu
propinsi.

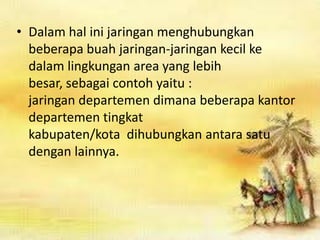

28. • Dalam hal ini jaringan menghubungkan
beberapa buah jaringan-jaringan kecil ke
dalam lingkungan area yang lebih
besar, sebagai contoh yaitu :
jaringan departemen dimana beberapa kantor
departemen tingkat
kabupaten/kota dihubungkan antara satu
dengan lainnya.
29.

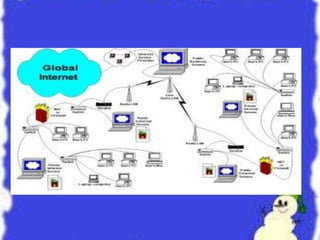

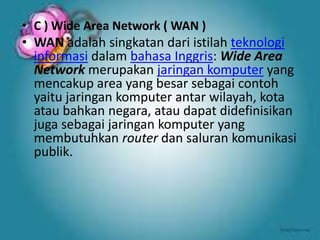

30. • C ) Wide Area Network ( WAN )
• WAN adalah singkatan dari istilah teknologi
informasi dalam bahasa Inggris: Wide Area
Network merupakan jaringan komputer yang
mencakup area yang besar sebagai contoh
yaitu jaringan komputer antar wilayah, kota
atau bahkan negara, atau dapat didefinisikan
juga sebagai jaringan komputer yang
membutuhkan router dan saluran komunikasi
publik.

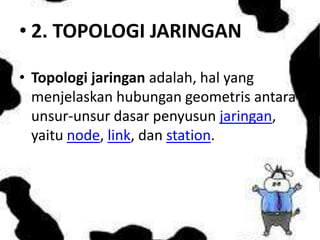

31. • 2. TOPOLOGI JARINGAN
• Topologi jaringan adalah, hal yang
menjelaskan hubungan geometris antara
unsur-unsur dasar penyusun jaringan,
yaitu node, link, dan station.

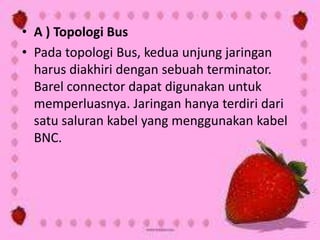

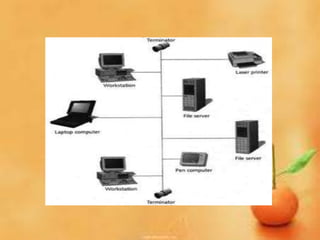

32. • A ) Topologi Bus
• Pada topologi Bus, kedua unjung jaringan
harus diakhiri dengan sebuah terminator.
Barel connector dapat digunakan untuk
memperluasnya. Jaringan hanya terdiri dari
satu saluran kabel yang menggunakan kabel
BNC.
33. • * Keunggulan topologi Bus adalah
pengembangan jaringan atau
penambahan workstation baru dapat
dilakukan dengan mudah tanpa
mengganggu workstation lain.
• *Kelemahan dari topologi ini adalah bila
terdapat gangguan di sepanjang kabel
pusat maka keseluruhan jaringan akan
mengalami gangguan.
34.

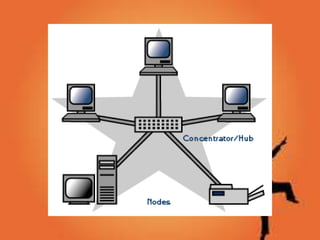

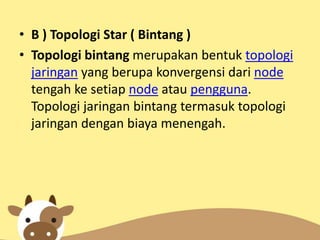

35. • B ) Topologi Star ( Bintang )
• Topologi bintang merupakan bentuk topologi
jaringan yang berupa konvergensi dari node
tengah ke setiap node atau pengguna.
Topologi jaringan bintang termasuk topologi
jaringan dengan biaya menengah.

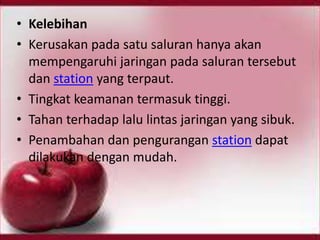

36. • Kelebihan
• Kerusakan pada satu saluran hanya akan
mempengaruhi jaringan pada saluran tersebut
dan station yang terpaut.
• Tingkat keamanan termasuk tinggi.
• Tahan terhadap lalu lintas jaringan yang sibuk.
• Penambahan dan pengurangan station dapat
dilakukan dengan mudah.

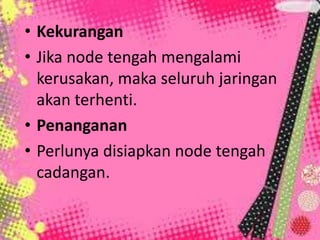

37. • Kekurangan
• Jika node tengah mengalami
kerusakan, maka seluruh jaringan
akan terhenti.
• Penanganan
• Perlunya disiapkan node tengah
cadangan.
38.

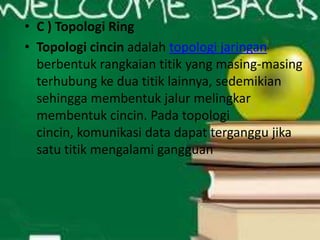

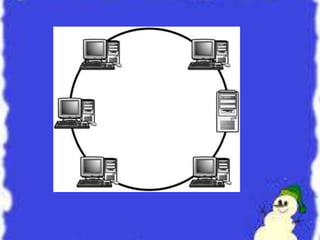

39. • C ) Topologi Ring
• Topologi cincin adalah topologi jaringan
berbentuk rangkaian titik yang masing-masing
terhubung ke dua titik lainnya, sedemikian
sehingga membentuk jalur melingkar
membentuk cincin. Pada topologi
cincin, komunikasi data dapat terganggu jika
satu titik mengalami gangguan
40.

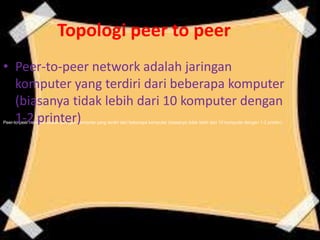

41. Topologi peer to peer
• Peer-to-peer network adalah jaringan
komputer yang terdiri dari beberapa komputer
(biasanya tidak lebih dari 10 komputer dengan
1-2 printer)
Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer).
42.

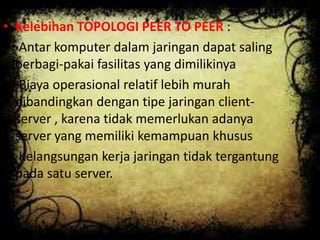

43. • Kelebihan TOPOLOGI PEER TO PEER :
• ·Antar komputer dalam jaringan dapat saling
berbagi-pakai fasilitas yang dimilikinya
• ·Biaya operasional relatif lebih murah
dibandingkan dengan tipe jaringan clientserver , karena tidak memerlukan adanya
server yang memiliki kemampuan khusus
• ·Kelangsungan kerja jaringan tidak tergantung
pada satu server.
•

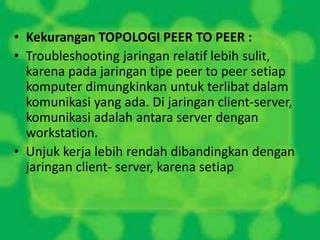

44. • Kekurangan TOPOLOGI PEER TO PEER :
• Troubleshooting jaringan relatif lebih sulit,
karena pada jaringan tipe peer to peer setiap
komputer dimungkinkan untuk terlibat dalam
komunikasi yang ada. Di jaringan client-server,
komunikasi adalah antara server dengan
workstation.
• Unjuk kerja lebih rendah dibandingkan dengan
jaringan client- server, karena setiap

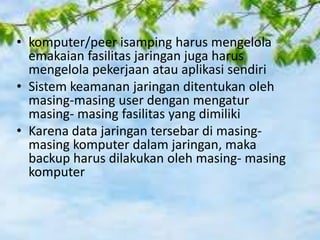

45. • komputer/peer isamping harus mengelola
emakaian fasilitas jaringan juga harus
mengelola pekerjaan atau aplikasi sendiri
• Sistem keamanan jaringan ditentukan oleh
masing-masing user dengan mengatur
masing- masing fasilitas yang dimiliki
• Karena data jaringan tersebar di masingmasing komputer dalam jaringan, maka
backup harus dilakukan oleh masing- masing
komputer

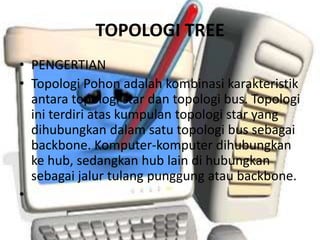

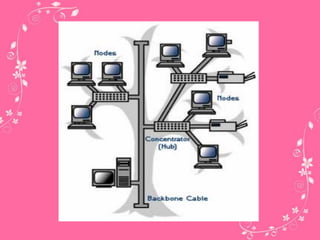

46. TOPOLOGI TREE
• PENGERTIAN
• Topologi Pohon adalah kombinasi karakteristik
antara topologi star dan topologi bus. Topologi
ini terdiri atas kumpulan topologi star yang
dihubungkan dalam satu topologi bus sebagai
backbone. Komputer-komputer dihubungkan
ke hub, sedangkan hub lain di hubungkan
sebagai jalur tulang punggung atau backbone.
•

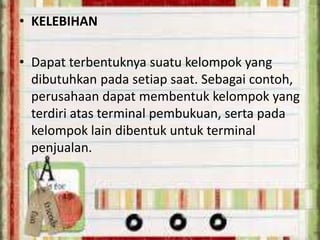

47. • KELEBIHAN
• Dapat terbentuknya suatu kelompok yang
dibutuhkan pada setiap saat. Sebagai contoh,
perusahaan dapat membentuk kelompok yang
terdiri atas terminal pembukuan, serta pada
kelompok lain dibentuk untuk terminal
penjualan.

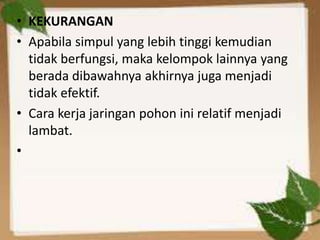

48. • KEKURANGAN
• Apabila simpul yang lebih tinggi kemudian
tidak berfungsi, maka kelompok lainnya yang
berada dibawahnya akhirnya juga menjadi
tidak efektif.
• Cara kerja jaringan pohon ini relatif menjadi
lambat.
•
49.

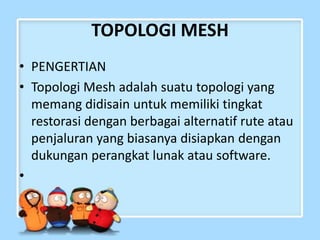

50. TOPOLOGI MESH
• PENGERTIAN
• Topologi Mesh adalah suatu topologi yang
memang didisain untuk memiliki tingkat
restorasi dengan berbagai alternatif rute atau
penjaluran yang biasanya disiapkan dengan
dukungan perangkat lunak atau software.
•

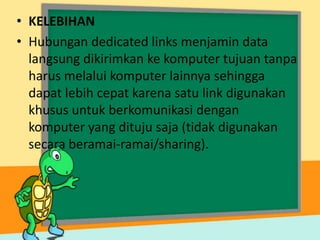

51. • KELEBIHAN
• Hubungan dedicated links menjamin data
langsung dikirimkan ke komputer tujuan tanpa
harus melalui komputer lainnya sehingga
dapat lebih cepat karena satu link digunakan
khusus untuk berkomunikasi dengan
komputer yang dituju saja (tidak digunakan
secara beramai-ramai/sharing).

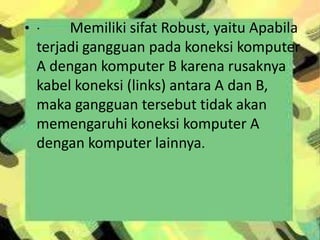

52. • ·
Memiliki sifat Robust, yaitu Apabila
terjadi gangguan pada koneksi komputer
A dengan komputer B karena rusaknya
kabel koneksi (links) antara A dan B,
maka gangguan tersebut tidak akan
memengaruhi koneksi komputer A
dengan komputer lainnya.

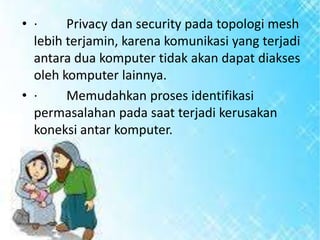

53. • ·
Privacy dan security pada topologi mesh
lebih terjamin, karena komunikasi yang terjadi
antara dua komputer tidak akan dapat diakses
oleh komputer lainnya.
• ·
Memudahkan proses identifikasi
permasalahan pada saat terjadi kerusakan
koneksi antar komputer.
54. • KEKURANGAN
• Membutuhkan banyak kabel dan
Port I/O. semakin banyak komputer
di dalam topologi mesh maka
diperlukan semakin banyak kabel
links dan port I/O (lihat rumus
penghitungan kebutuhan kabel dan
Port).

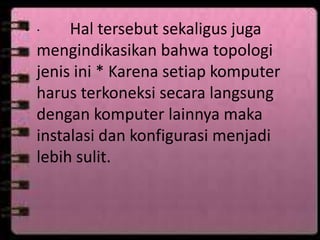

55. Hal tersebut sekaligus juga
mengindikasikan bahwa topologi
jenis ini * Karena setiap komputer
harus terkoneksi secara langsung
dengan komputer lainnya maka
instalasi dan konfigurasi menjadi
lebih sulit.
• ·

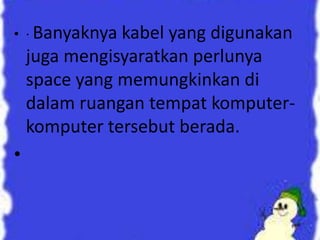

56. • · Banyaknya
kabel yang digunakan
juga mengisyaratkan perlunya
space yang memungkinkan di
dalam ruangan tempat komputerkomputer tersebut berada.
•

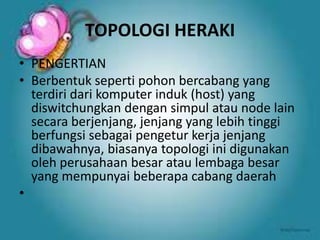

57. TOPOLOGI HERAKI
• PENGERTIAN
• Berbentuk seperti pohon bercabang yang
terdiri dari komputer induk (host) yang
diswitchungkan dengan simpul atau node lain
secara berjenjang, jenjang yang lebih tinggi
berfungsi sebagai pengetur kerja jenjang
dibawahnya, biasanya topologi ini digunakan
oleh perusahaan besar atau lembaga besar
yang mempunyai beberapa cabang daerah
•

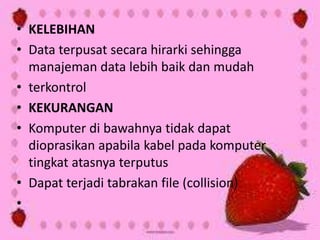

58. • KELEBIHAN
• Data terpusat secara hirarki sehingga
manajeman data lebih baik dan mudah
• terkontrol
• KEKURANGAN
• Komputer di bawahnya tidak dapat
dioprasikan apabila kabel pada komputer
tingkat atasnya terputus
• Dapat terjadi tabrakan file (collision)
•

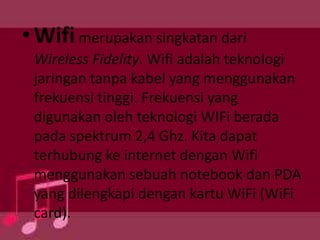

59. • Wifi merupakan singkatan dari
Wireless Fidelity. Wifi adalah teknologi
jaringan tanpa kabel yang menggunakan
frekuensi tinggi. Frekuensi yang
digunakan oleh teknologi WIFi berada
pada spektrum 2,4 Ghz. Kita dapat
terhubung ke internet dengan Wifi
menggunakan sebuah notebook dan PDA
yang dilengkapi dengan kartu WiFi (WiFi
card).

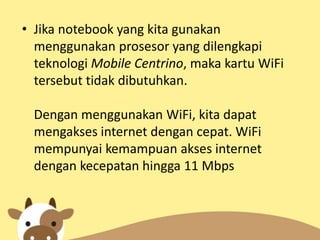

60. • Jika notebook yang kita gunakan
menggunakan prosesor yang dilengkapi
teknologi Mobile Centrino, maka kartu WiFi
tersebut tidak dibutuhkan.
Dengan menggunakan WiFi, kita dapat
mengakses internet dengan cepat. WiFi
mempunyai kemampuan akses internet
dengan kecepatan hingga 11 Mbps

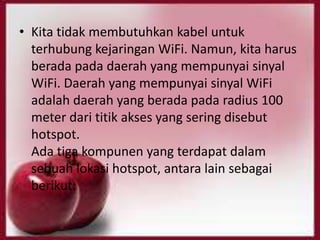

61. • Kita tidak membutuhkan kabel untuk
terhubung kejaringan WiFi. Namun, kita harus
berada pada daerah yang mempunyai sinyal
WiFi. Daerah yang mempunyai sinyal WiFi
adalah daerah yang berada pada radius 100
meter dari titik akses yang sering disebut
hotspot.
Ada tiga kompunen yang terdapat dalam
sebuah lokasi hotspot, antara lain sebagai
berikut:
62. • 1. Access pint (titik akses) adalah
perangkat yang menghubungkan
teknologi Wireless LAN dengan
ethernet yang terdapat di komputer.
Titik akses memiliki kemampuan
untuk melayani pengguna sebanyak
128 orang. Luas daerah yang dapat
dijangkau oleh sebuah titik akses
mencapai 25-1000 meter.

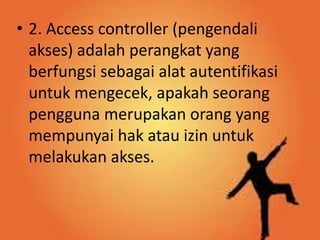

63. • 2. Access controller (pengendali
akses) adalah perangkat yang
berfungsi sebagai alat autentifikasi
untuk mengecek, apakah seorang
pengguna merupakan orang yang
mempunyai hak atau izin untuk
melakukan akses.

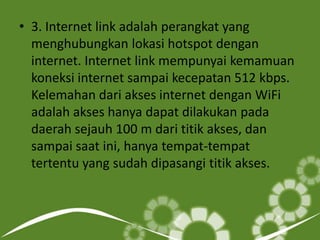

64. • 3. Internet link adalah perangkat yang
menghubungkan lokasi hotspot dengan
internet. Internet link mempunyai kemamuan
koneksi internet sampai kecepatan 512 kbps.
Kelemahan dari akses internet dengan WiFi
adalah akses hanya dapat dilakukan pada
daerah sejauh 100 m dari titik akses, dan
sampai saat ini, hanya tempat-tempat
tertentu yang sudah dipasangi titik akses.

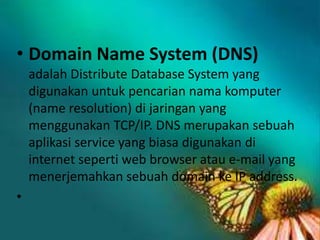

65. • Domain Name System (DNS)
adalah Distribute Database System yang
digunakan untuk pencarian nama komputer
(name resolution) di jaringan yang
menggunakan TCP/IP. DNS merupakan sebuah
aplikasi service yang biasa digunakan di
internet seperti web browser atau e-mail yang
menerjemahkan sebuah domain ke IP address.
•

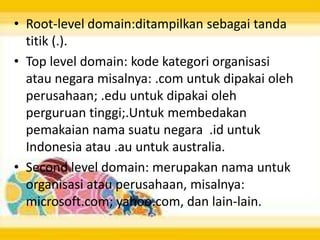

66. • Root-level domain:ditampilkan sebagai tanda
titik (.).
• Top level domain: kode kategori organisasi
atau negara misalnya: .com untuk dipakai oleh
perusahaan; .edu untuk dipakai oleh
perguruan tinggi;.Untuk membedakan
pemakaian nama suatu negara .id untuk
Indonesia atau .au untuk australia.
• Second level domain: merupakan nama untuk
organisasi atau perusahaan, misalnya:
microsoft.com; yahoo.com, dan lain-lain.

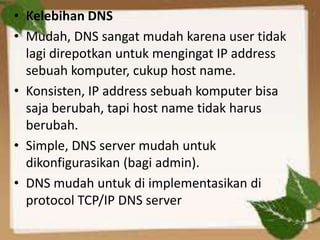

67. • Kelebihan DNS
• Mudah, DNS sangat mudah karena user tidak
lagi direpotkan untuk mengingat IP address
sebuah komputer, cukup host name.
• Konsisten, IP address sebuah komputer bisa
saja berubah, tapi host name tidak harus
berubah.
• Simple, DNS server mudah untuk
dikonfigurasikan (bagi admin).
• DNS mudah untuk di implementasikan di
protocol TCP/IP DNS server
68. • Fungsi DNS
• Menerjemahkan nama komputer ke IP address
• Kerangka Peraturan pengiriman secara
kontroversi menggunakan keuntungan jenis
rekod DNS, dikenal sebagai rekod TXT.
• Menyediakan keluwesan untuk kegagalan
computer,Beberapa server DNS memberikan
perlindungan untuk setiap domain.
Tepatnya,Tiga belas server akar (root server)
digunakan oleh seluruh dunia.

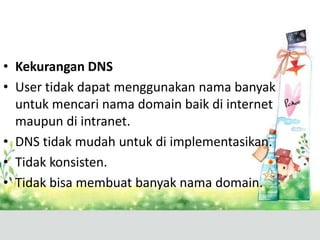

69. • Kekurangan DNS
• User tidak dapat menggunakan nama banyak
untuk mencari nama domain baik di internet
maupun di intranet.
• DNS tidak mudah untuk di implementasikan.
• Tidak konsisten.
• Tidak bisa membuat banyak nama domain.

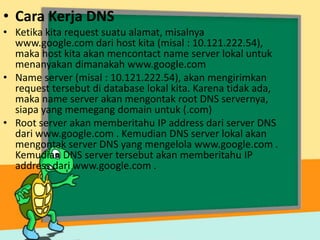

70. • Cara Kerja DNS
• Ketika kita request suatu alamat, misalnya
www.google.com dari host kita (misal : 10.121.222.54),
maka host kita akan mencontact name server lokal untuk
menanyakan dimanakah www.google.com
• Name server (misal : 10.121.222.54), akan mengirimkan
request tersebut di database lokal kita. Karena tidak ada,
maka name server akan mengontak root DNS servernya,
siapa yang memegang domain untuk (.com)
• Root server akan memberitahu IP address dari server DNS
dari www.google.com . Kemudian DNS server lokal akan
mengontak server DNS yang mengelola www.google.com .
Kemudian DNS server tersebut akan memberitahu IP
address dari www.google.com .

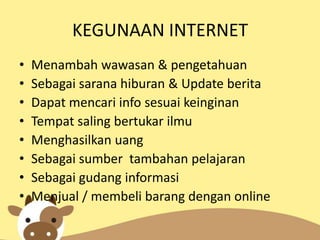

71. KEGUNAAN INTERNET
•
•
•
•
•
•
•
•
Menambah wawasan & pengetahuan
Sebagai sarana hiburan & Update berita
Dapat mencari info sesuai keinginan
Tempat saling bertukar ilmu
Menghasilkan uang
Sebagai sumber tambahan pelajaran
Sebagai gudang informasi
Menjual / membeli barang dengan online
