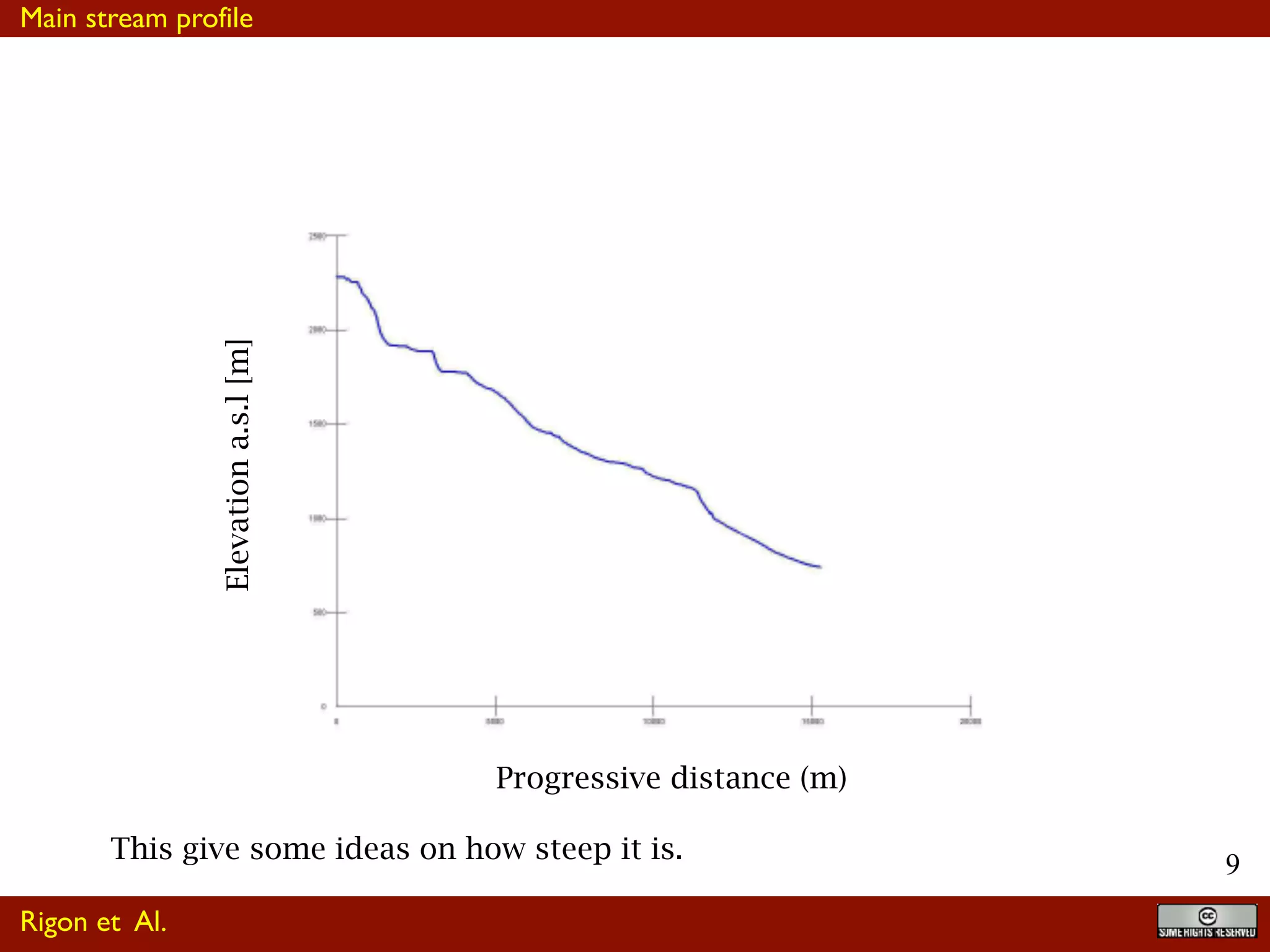

Figure 4: Bacino del Torrente Meledrio: profilo longitudinale.
Tali classi, associate ai litotipi presenti nel bacino, hanno permesso di ottenere la carta della
permeabilità, dalla quale si desume che il bacino, nel suo complesso, può essere considerato aRigon et Al.
Elevationa.s.l[m]
Progressive distance (m)
Main stream profile
This give some ideas on how steep it is.](https://image.slidesharecdn.com/meledrio-171010082225/75/Meledrio-9-2048.jpg)
![!11
FORMAZIONE PERMEABILITÀ SUPERFICIE [km2
] SUPERFICIE [%]
Depositi di falda a ghiaia
prevalente (grossolano)
Alta (A) 8.46 16.1
Detrito di falda a sabbia e
limi prevalenti (fine)
Da media (B) a
bassa (C)
0.04 0.09
Alluvionali prevalentemente
ghiaiose
Alta (A) 1.03 1.96
Alluvionali prevalentemente
sabbiose-limose
Da media (B) a
bassa (C)
0.58 1.1
Morene grossolane Da alta (A) a media
(B)
21.53 40.75
Terza unità carbonatica in-
comp.
Da media (B) a
bassa (C)
1.25 2.38
Terza unità carbonatica
comp.
Media (B) 10.53 19.94
Seconda unità carbonatica in-
comp.
Da media (B) a
bassa (C)
3.09 5.86
Seconda unità carbonatica
comp.
Da bassa (C) a
bassissima (D)
1.65 3.13
Granitoidi Bassissima (D) 0.13 0.25
Micacisti, filladi e paragneis Bassissima (D) 0.26 0.49
Graniti, granodioriti e tonal-
iti
Bassissima (D) 3.99 7.57
Table 1: Litotipi con classi di permeabilità presenti nel bacino del Torrente Meledrio, fonte relazione
SSM.
ghiacciai. Quello sinistro caratterizzato dalla presenza di rocce tonalitiche (graniti) presenta ampi
circhi glaciali circondati da creste rocciose e ampie valli sospese. Quello destro si presenta invece
caratterizzato da pareti pseudo verticali (Dolomia principale – Calcari Grigi). La carta dell’uso
del suolo utilizzata per le elaborazioni è quella in dotazione al SSM, Fig.(7), e caratterizzata da
una suddivisione a scopo prettamente idrologico delle diverse categorie d’uso. Il bacino risulta
ben vegetato in particolare nella parte medio – bassa dei versanti, ove prevalgono le formazioni
Rigon et Al.
Permeability information according to some SCS classificationStudiesbydott.SilvanoGrisotto](https://image.slidesharecdn.com/meledrio-171010082225/75/Meledrio-11-2048.jpg)
Uploaded byRiccardo Rigon
Meledrio
Il documento presenta un'analisi idrologica e geologica del bacino del torrente Meledrio, comprendente dati aggiornati dal 2014 e una mappatura della permeabilità e dell'uso del suolo. Viene evidenziata la geomorfologia della zona, le caratteristiche dei litotipi e gli impatti delle attività umane sul territorio. Si discutono inoltre studi idraulici e idrologici, fornendo un quadro dettagliato delle condizioni attuali del bacino.
Meledrio
- 1. Meledrio Riccardo Rigon, StefanoTasin, Michele Bottazzi, NiccolòTubini Francesco Serafin, Marialaura Bancheri, Silvia Franceschi, Andrea Antonello Meledriofromtheairplane,StefanoTasin SteepStream Annual Meeting, Lisbon, October 6th, 2017
- 2. Meledrio Photo and identificationby Stefano T. Meledriofromtheairplane,StefanoTasin SteepStream Annual Meeting, Lisbon, October 6th, 2017 Campo Carlo Magno Dolomiti di Brenta Adamello-Presanella group Sole Valley Sole Valley Our Air Dolomiti flight
- 3. !3 Hydro-meteo data Rigon etAl. We are updating the NewAGE database with new data from 2014 up to today
- 4. !4 Objective Rigon et Al. Herewe will summarize some information we have about Meledrio basin
- 5.

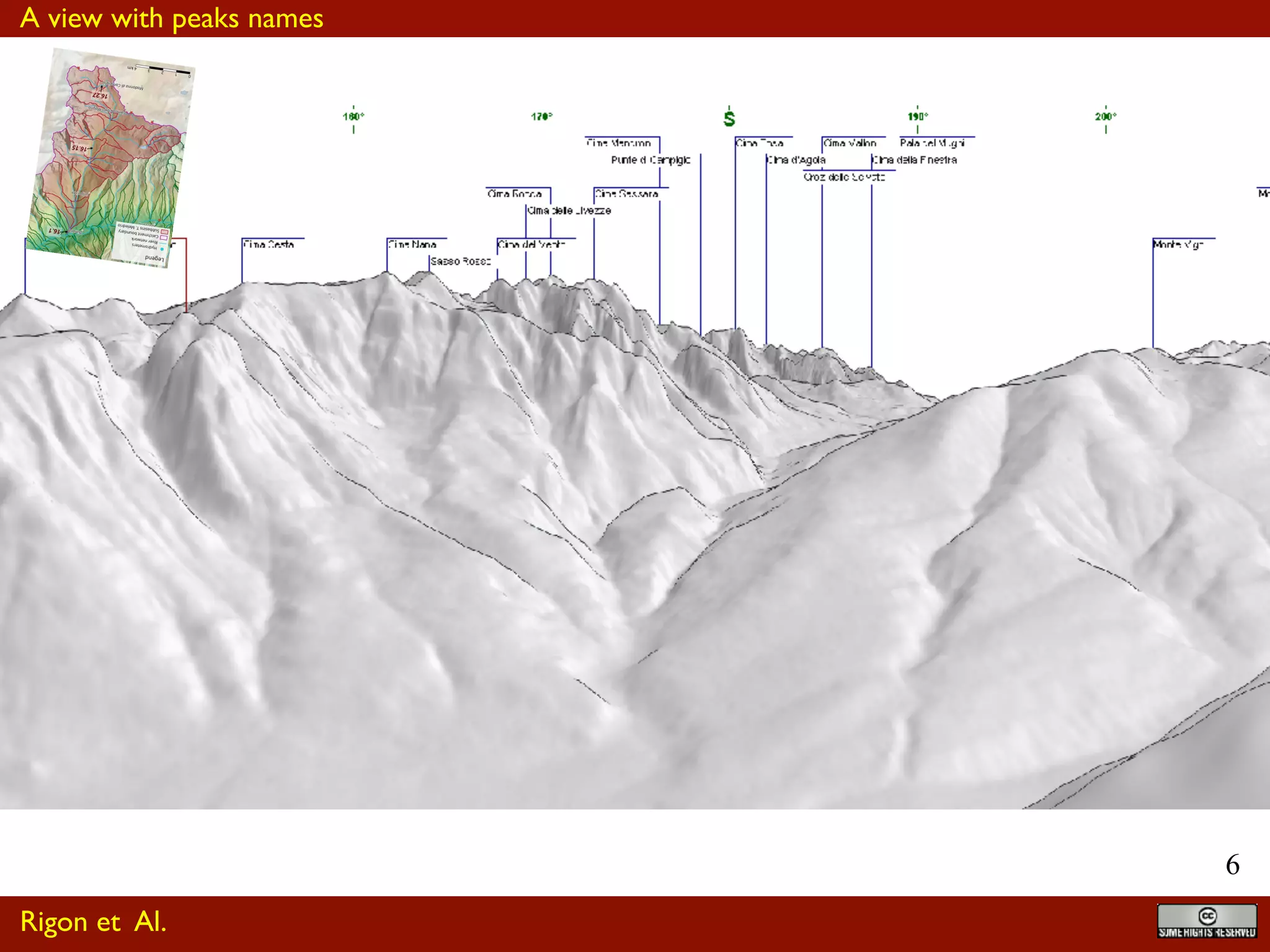

- 6. !6 Rigon et Al. Aview with peaks names
- 7. !7 che nasce inVal Rendena, attraversa Passo Carlo Magno dove si unisce con il Rio Campo Carlo Magno e scende verso la Val di Sole. In quest’ultimo tratto confluiscono nel Meledrio diversi rii di dimensioni considerevoli sia in destra che in sinistra orografica. Sul conoide del Torrente Meledrio si trovano gli abitati di Pellizzano, ad ovest, e di Carciato ad est che occupano circa il 20% dell’area dell’intero conoide, aree della stessa entità sono destinate ad attività agricole e ricreative. Figure 1: Bacino del Torrente Meledrio: vista aerea 3D 2 Analisi geologicaRigon et Al. Another viewStudiesbydott.SilvanoGrisotto
- 8. !8 Figure 2: Bacinodel Torrente Meledrio: curva ipsometrica dimensionale. Rigon et Al. Hypsometry Area (km2) Elevationa.s.l[m] I never actually thought that it has some significance.
- 9. !9 Figure 4: Bacinodel Torrente Meledrio: profilo longitudinale. Tali classi, associate ai litotipi presenti nel bacino, hanno permesso di ottenere la carta della permeabilità, dalla quale si desume che il bacino, nel suo complesso, può essere considerato aRigon et Al. Elevationa.s.l[m] Progressive distance (m) Main stream profile This give some ideas on how steep it is.
- 10. !10 cata e conandamento parallelo. La carta geologica e della permeabilità utilizzate p razioni sono di seguito riportate Fig.(5), Fig.(6). Dal punto di vista geomorfologico il b Figure 5: Bacino del Torrente Meledrio: carta geolitologica e dei lineamenti strutturali. Rigon et Al. Geo-lithology and tectonicsStudiesbydott.SilvanoGrisotto
- 11. !11 FORMAZIONE PERMEABILITÀ SUPERFICIE[km2 ] SUPERFICIE [%] Depositi di falda a ghiaia prevalente (grossolano) Alta (A) 8.46 16.1 Detrito di falda a sabbia e limi prevalenti (fine) Da media (B) a bassa (C) 0.04 0.09 Alluvionali prevalentemente ghiaiose Alta (A) 1.03 1.96 Alluvionali prevalentemente sabbiose-limose Da media (B) a bassa (C) 0.58 1.1 Morene grossolane Da alta (A) a media (B) 21.53 40.75 Terza unità carbonatica in- comp. Da media (B) a bassa (C) 1.25 2.38 Terza unità carbonatica comp. Media (B) 10.53 19.94 Seconda unità carbonatica in- comp. Da media (B) a bassa (C) 3.09 5.86 Seconda unità carbonatica comp. Da bassa (C) a bassissima (D) 1.65 3.13 Granitoidi Bassissima (D) 0.13 0.25 Micacisti, filladi e paragneis Bassissima (D) 0.26 0.49 Graniti, granodioriti e tonal- iti Bassissima (D) 3.99 7.57 Table 1: Litotipi con classi di permeabilità presenti nel bacino del Torrente Meledrio, fonte relazione SSM. ghiacciai. Quello sinistro caratterizzato dalla presenza di rocce tonalitiche (graniti) presenta ampi circhi glaciali circondati da creste rocciose e ampie valli sospese. Quello destro si presenta invece caratterizzato da pareti pseudo verticali (Dolomia principale – Calcari Grigi). La carta dell’uso del suolo utilizzata per le elaborazioni è quella in dotazione al SSM, Fig.(7), e caratterizzata da una suddivisione a scopo prettamente idrologico delle diverse categorie d’uso. Il bacino risulta ben vegetato in particolare nella parte medio – bassa dei versanti, ove prevalgono le formazioni Rigon et Al. Permeability information according to some SCS classificationStudiesbydott.SilvanoGrisotto
- 12. !12 Figure 6: Bacinodel Torrente Meledrio: carta della permeabilità dei substrati. Rigon et Al. Permeability classes on mapStudiesbydott.SilvanoGrisotto

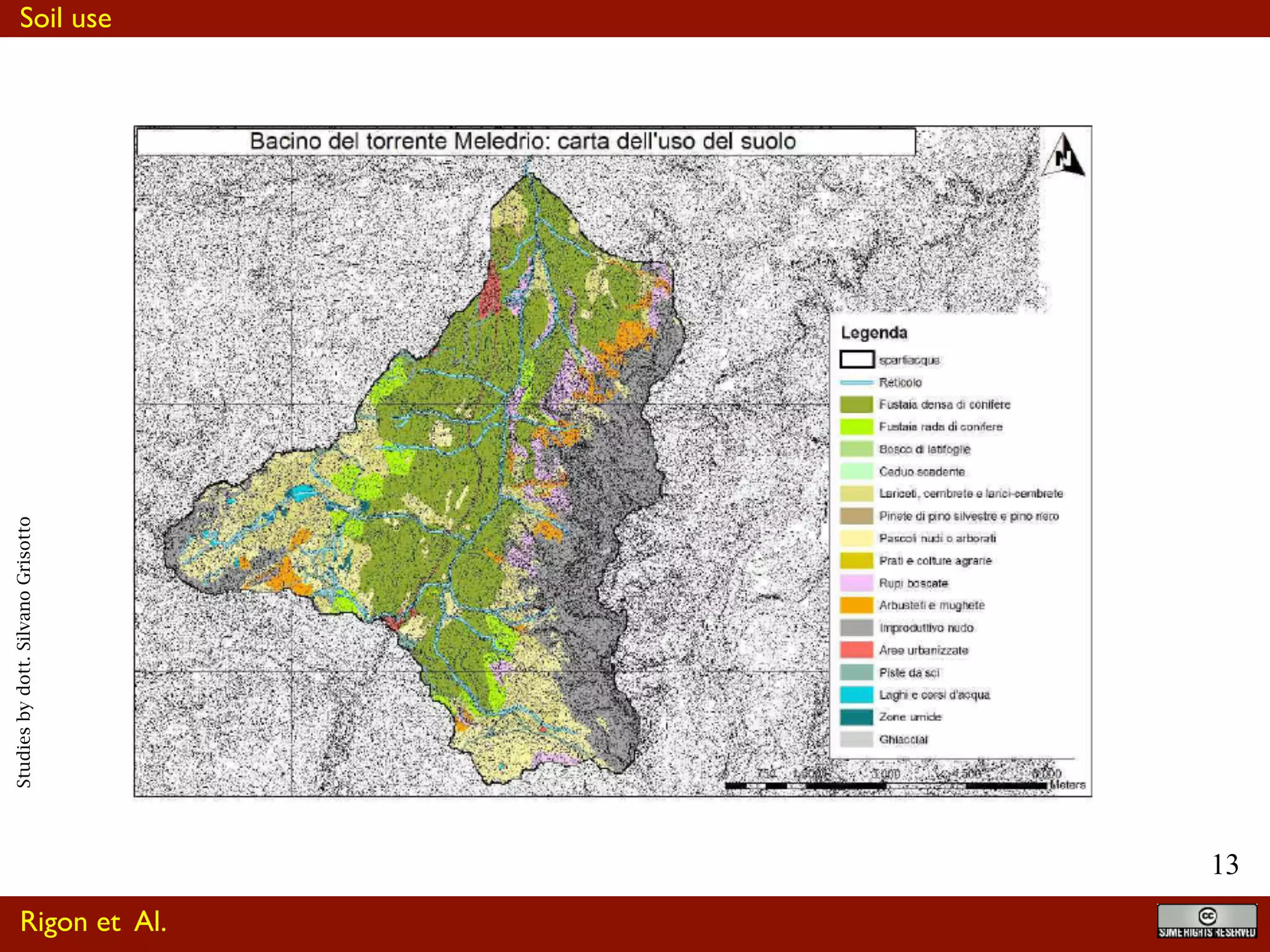

- 13. !13 Figure 6: Bacinodel Torrente Meledrio: carta della permeabilità dei substrati. Figure 7: Bacino del Torrente Meledrio: carta dell’uso del suolo. Rigon et Al. Soil useStudiesbydott.SilvanoGrisotto
- 14. !14 Figure 8: Bacinodel Torrente Meledrio: carta del Curve Number (CN). (Digital Elevation Model). Il modello digitale del terreno disponibile per il Torrente Meledrio è Rigon et Al. Derived Curve NumberStudiesbydott.SilvanoGrisotto
- 15.
- 16. !16 Rigon et Al. Elevationdistribution
- 17. !17Figure 11: BacinoTorrente Meledrio: mappa delle pendenze espresse in gradi. Figure 11: Bacino Torrente Meledrio: mappa delle pendenze espresse in gradi. Figure 12: Bacino Torrente Meledrio: distribuzione delle pendenze.Rigon et Al. SlopesStudiesbyHydrologis(Dr.AndreaAntonello,andDr.SilviaFranceschi)
- 18. !18 Figure 11: BacinoTorrente Meledrio: mappa delle pendenze espresse in gradi. Figure 12: Bacino Torrente Meledrio: distribuzione delle pendenze. 9 Rigon et Al. Slopes Degree NoofElements HydrologicalStudiesbyHydrology(Dr.AndreaAntonello,andDr.SilviaFranceschi)
- 19. !19 Figure 11: BacinoTorrente Meledrio: mappa delle pendenze espresse in gradi. Figure 12: Bacino Torrente Meledrio: distribuzione delle pendenze. 9 A better view on slopes Rigon et Al. Slopes
- 20. !20 • Analysis ofthe hydrologic response for return periods of 30, 100 and 200 years, using the model Peakflow • Geometry od hydraulic sections and longitudinal profile of the main streams (950 m), to the valley bottom from 840 m a.s.l to the first work close to the bridge for Carciato (840 m a.s.l to) • History of interventions on the torrent (dott. Silvano Grisotto) • Preliminary analysis of sediment and transport phenomena (dott. Silvano Grisotto) • Hydraulic studies (dott. Silvano Grisotto) • Hydrological Studies by Hydrologis (Dr. Andrea Antonello, and Dr. Silvia Franceschi) • Master Thesis work by Sara Venuleo (Padova University) on channels initiation Data and previous work we acquired Rigon et Al.

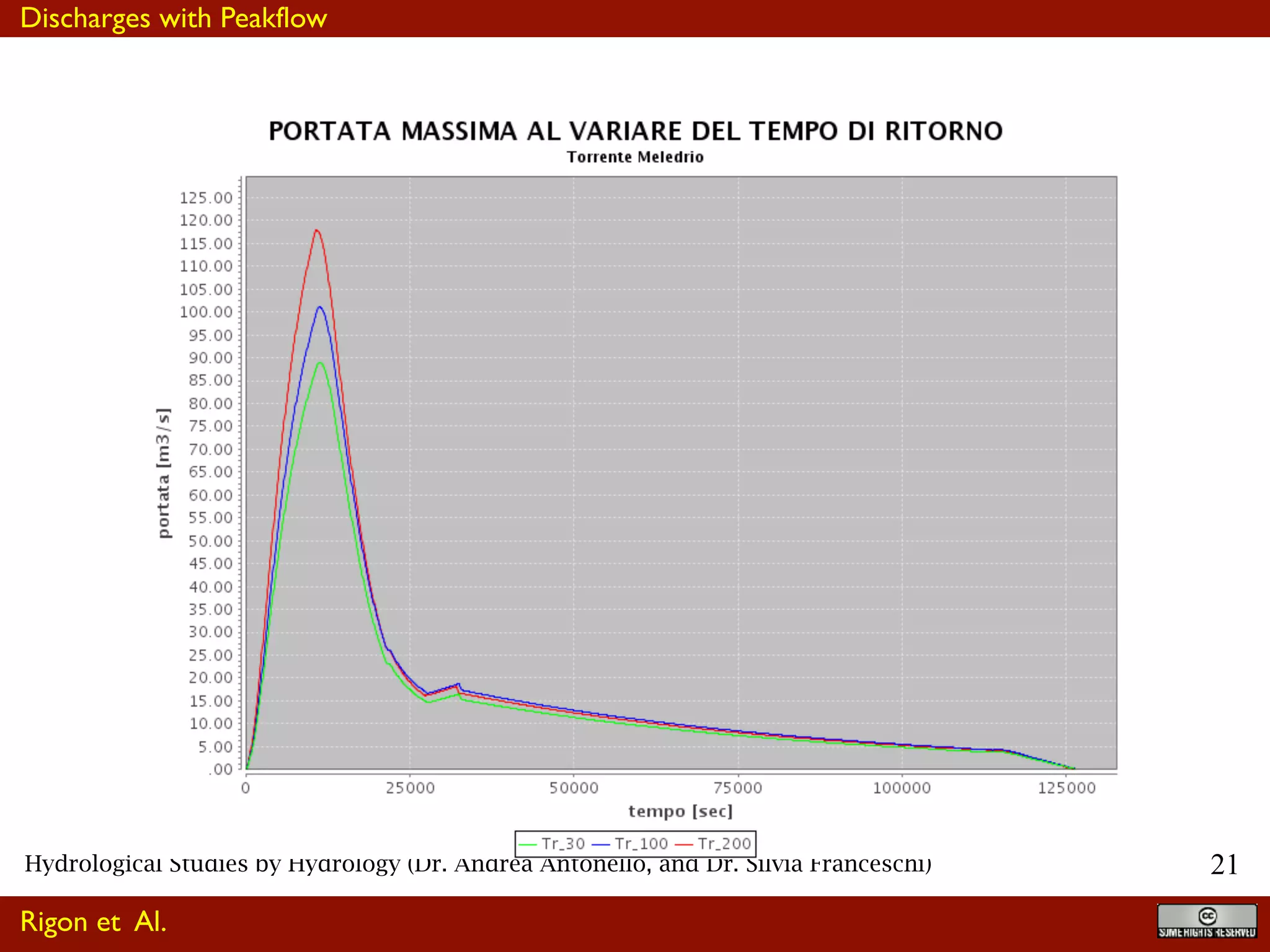

- 21. !21Hydrological Studies byHydrology (Dr. Andrea Antonello, and Dr. Silvia Franceschi) Discharges with Peakflow Rigon et Al.
- 22.

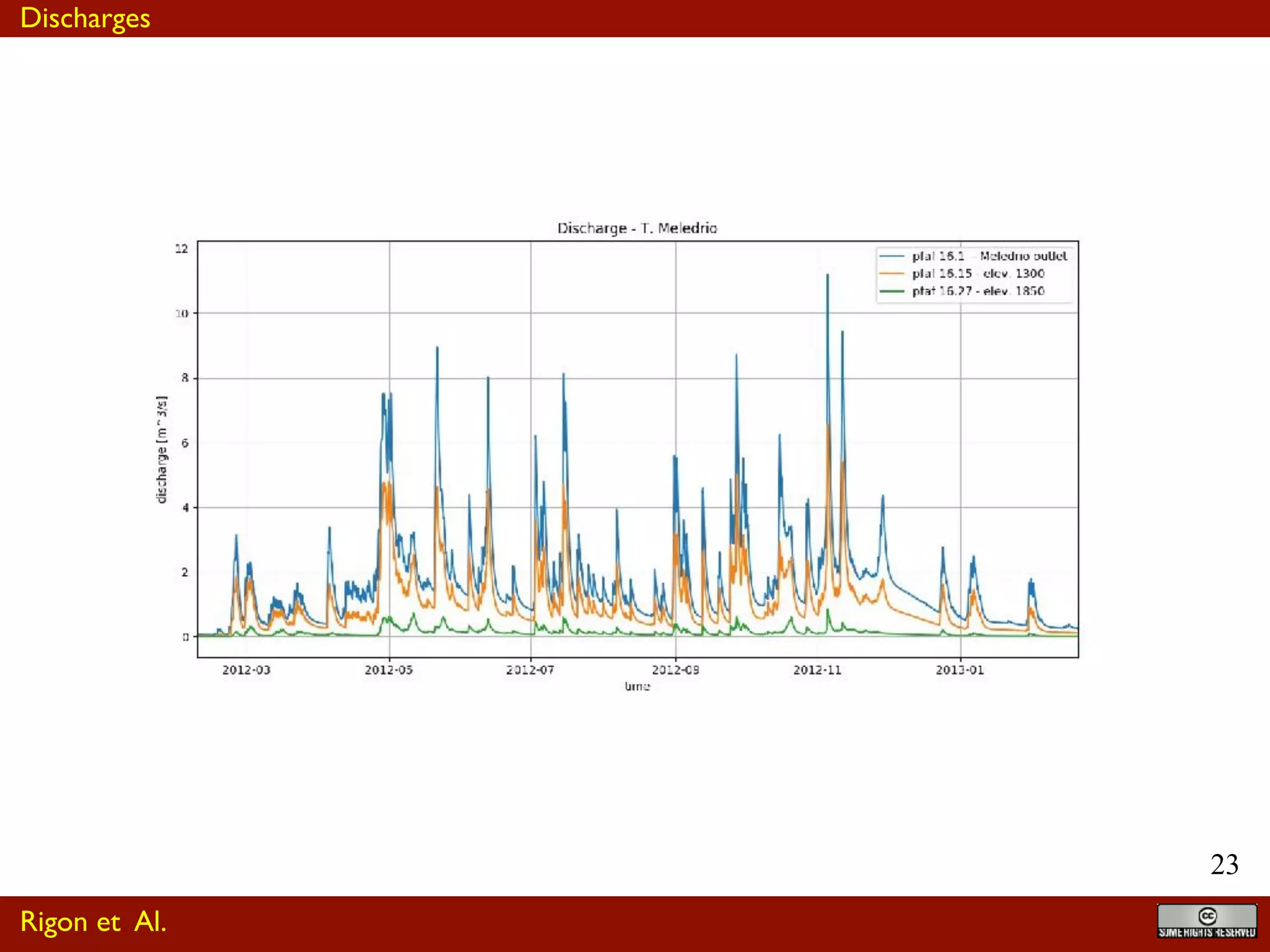

- 23.
- 24. !24 Find this presentationat http://abouthydrology.blogspot.com Ulrici,2000? Other material at Questions ? Rigon et Al.
