Mouse merupakan perangkat masukan yang digunakan untuk mengontrol komputer. Terdiri dari sensor optik, IC, LED, dan komponen lainnya. Sensor optik mengambil gambar permukaan dan menghitung perubahan posisi untuk menentukan arah gerakan mouse. Komponen elektronik lainnya berfungsi untuk mengatur tegangan, mengirim sinyal ke komputer, dan mendeteksi klik maupun scroll pada mouse.

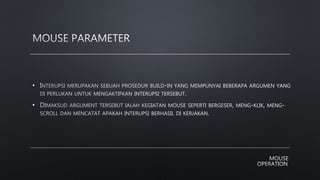

2. Mouse parameter

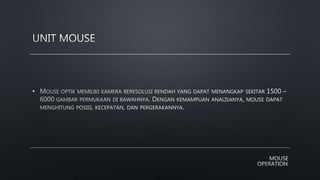

Unit mouse

3. •

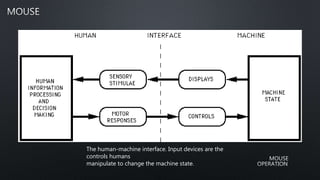

4. The human-machine interface. Input devices are the
controls humans
manipulate to change the machine state.

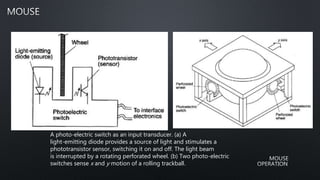

5. A photo-electric switch as an input transducer. (a) A
light-emitting diode provides a source of light and stimulates a
phototransistor sensor, switching it on and off. The light beam
is interrupted by a rotating perforated wheel. (b) Two photo-electric
switches sense x and y motion of a rolling trackball.

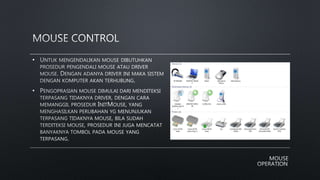

6. •
•

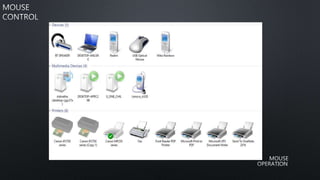

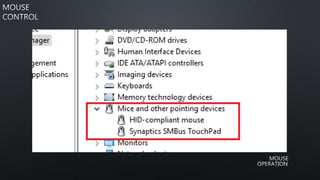

9. •
•

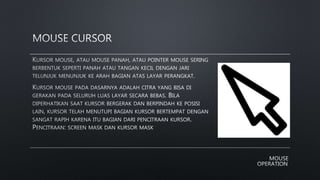

11. •
•
•
• check

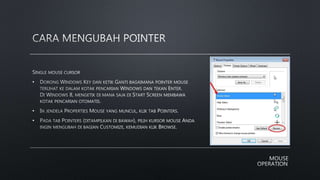

12. •
•
•

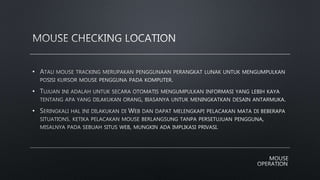

13. •
•
•

14. •
•
•

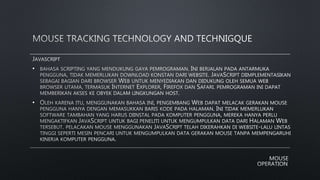

15. •
•

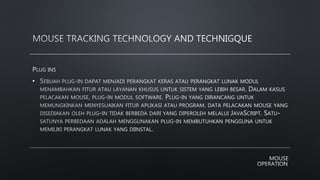

16. •

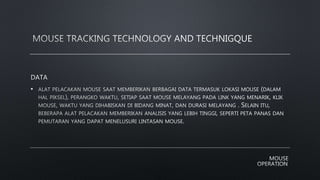

17. •

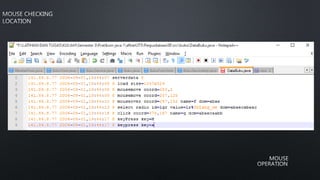

19. •

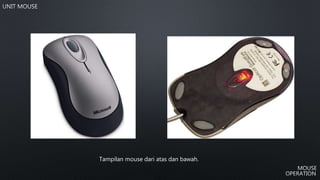

20. Tampilan mouse dari atas dan bawah.

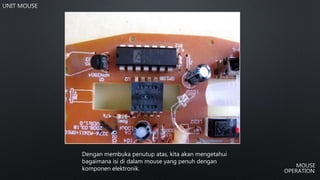

21. Dengan membuka penutup atas, kita akan mengetahui
bagaimana isi di dalam mouse yang penuh dengan
komponen elektronik.

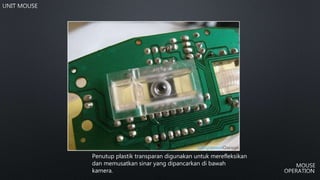

22. Penutup plastik transparan digunakan untuk merefleksikan
dan memusatkan sinar yang dipancarkan di bawah
kamera.

23. Lampu LED berguna untuk menerangi bagian permukaan
yang akan memantul kembali ke kamera ketika ingin
mendapatkan gambar yang jelas dari permukaan bawah
mouse.

24. Terminal IC ini adalah sebuah sensor mouse optik yang bekerja dengan teknologi navigasi
optik. Gunanya untuk mengukur perubahan posisi berdasarkan perolehan gambar
permukaan yang akan menentukan arah dan jarak gerakan.

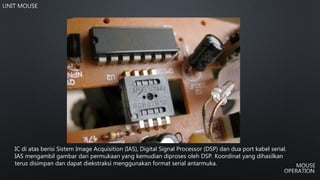

25. IC di atas berisi Sistem Image Acquisition (IAS), Digital Signal Processor (DSP) dan dua port kabel serial.
IAS mengambil gambar dari permukaan yang kemudian diproses oleh DSP. Koordinat yang dihasilkan
terus disimpan dan dapat diekstraksi menggunakan format serial antarmuka.

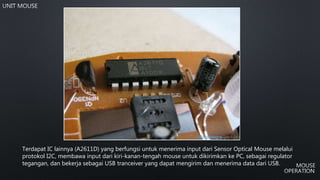

26. Terdapat IC lainnya (A2611D) yang berfungsi untuk menerima input dari Sensor Optical Mouse melalui
protokol I2C, membawa input dari kiri-kanan-tengah mouse untuk dikirimkan ke PC, sebagai regulator
tegangan, dan bekerja sebagai USB tranceiver yang dapat mengirim dan menerima data dari USB.

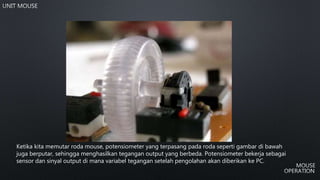

27. Ketika kita memutar roda mouse, potensiometer yang terpasang pada roda seperti gambar di bawah
juga berputar, sehingga menghasilkan tegangan output yang berbeda. Potensiometer bekerja sebagai
sensor dan sinyal output di mana variabel tegangan setelah pengolahan akan diberikan ke PC.

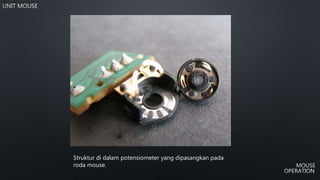

28. Struktur di dalam potensiometer yang dipasangkan pada
roda mouse.

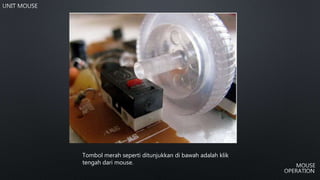

29. Tombol merah seperti ditunjukkan di bawah adalah klik
tengah dari mouse.

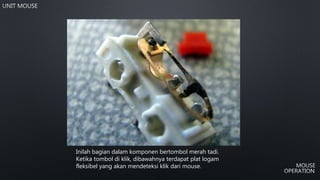

30. Inilah bagian dalam komponen bertombol merah tadi.
Ketika tombol di klik, dibawahnya terdapat plat logam
fleksibel yang akan mendeteksi klik dari mouse.

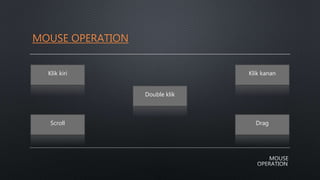

31. MOUSE OPERATION

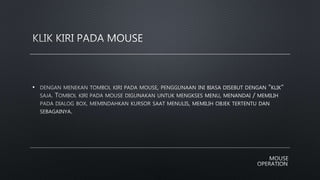

Klik kiri
Double klik
Klik kanan
Scroll Drag

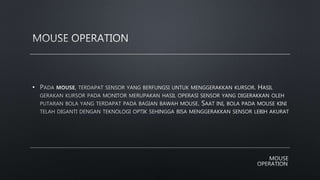

32. •

33. •

34. •

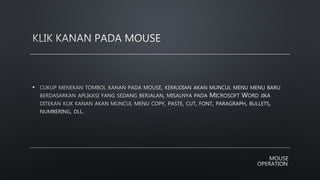

35. •

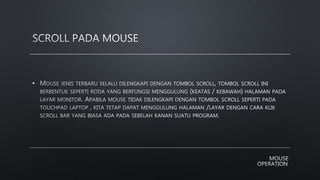

36. •

37. •
