MariaDB에서 구성에 따른 이중화 방식들

1. MariaDB 이중화 구성하기
2020. 12.29

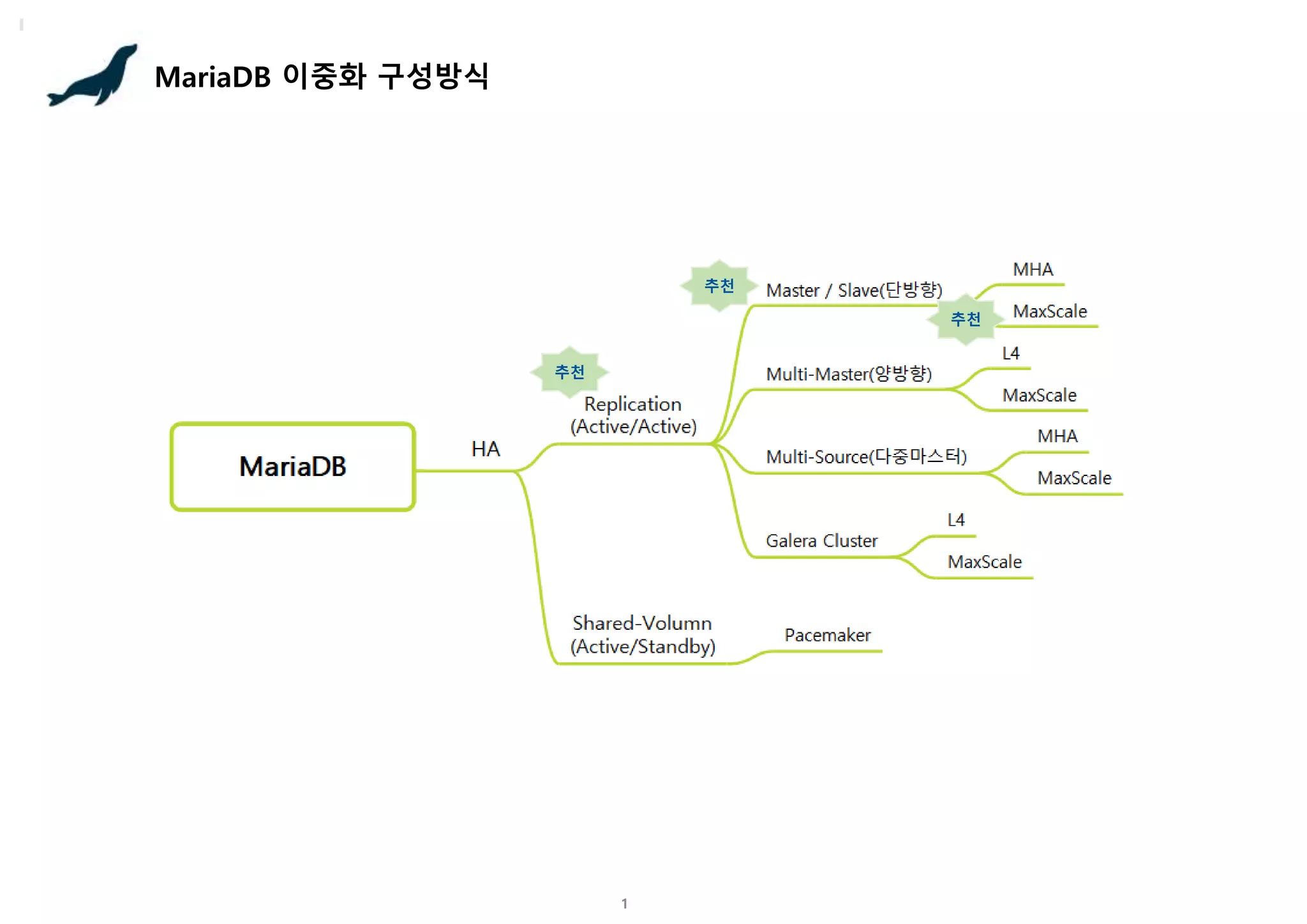

2. 1
MariaDB 이중화 구성방식
추천
추천
추천

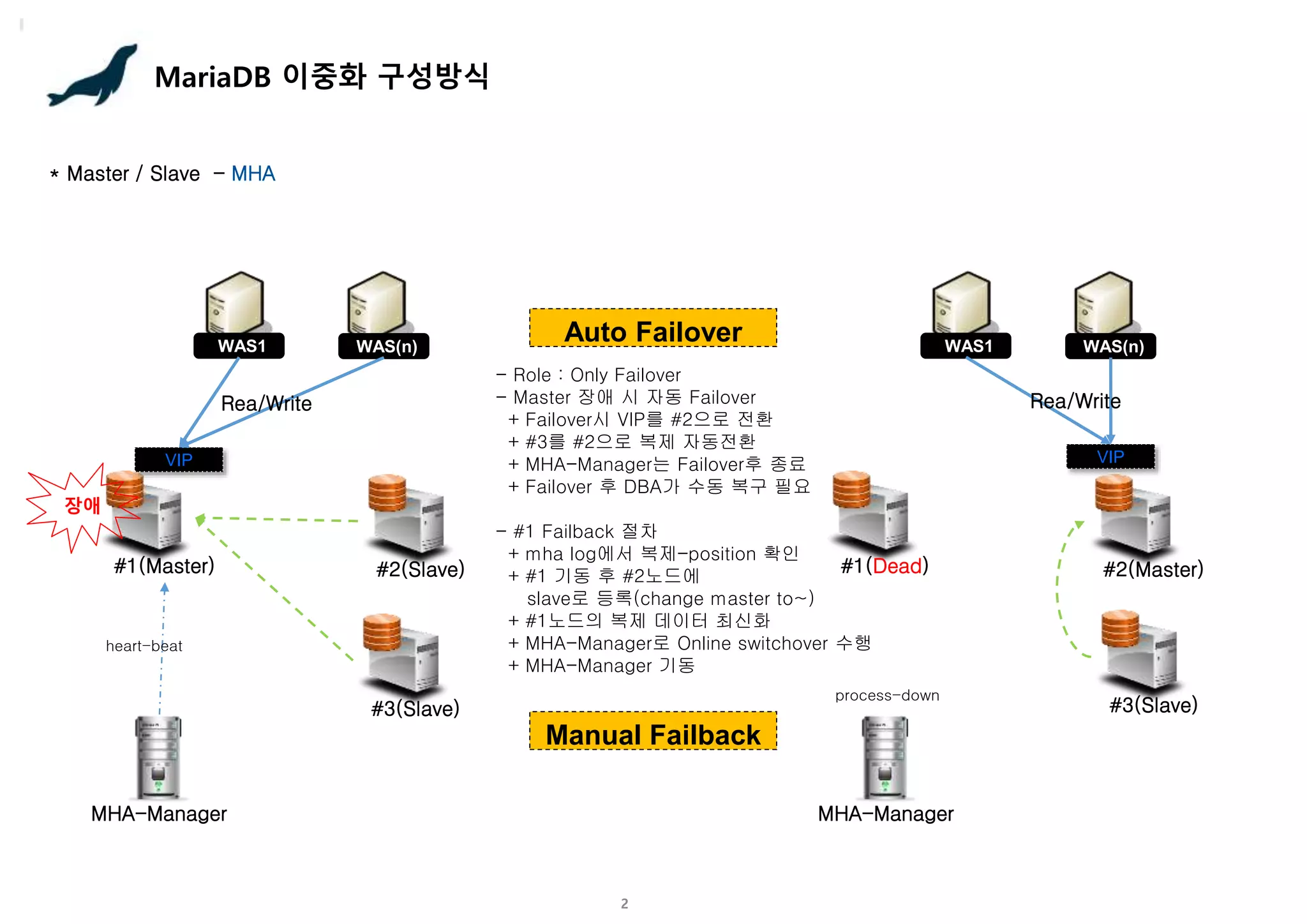

3. 2
MariaDB 이중화 구성방식
* Master / Slave - MHA
#1(Master) #2(Slave)
WAS(n)
WAS1
VIP
MHA-Manager
Rea/Write
heart-beat
장애
#1(Dead) #2(Master)
WAS(n)
WAS1
VIP
MHA-Manager
Rea/Write
process-down
#3(Slave)
Auto Failover
- Role : Only Failover
- Master 장애 시 자동 Failover
+ Failover시 VIP를 #2으로 전환
+ #3를 #2으로 복제 자동전환
+ MHA-Manager는 Failover후 종료
+ Failover 후 DBA가 수동 복구 필요
- #1 Failback 절차
+ mha log에서 복제-position 확인
+ #1 기동 후 #2노드에
slave로 등록(change master to~)
+ #1노드의 복제 데이터 최신화
+ MHA-Manager로 Online switchover 수행
+ MHA-Manager 기동
#3(Slave)
Manual Failback

4. 3
MariaDB 이중화 구성방식

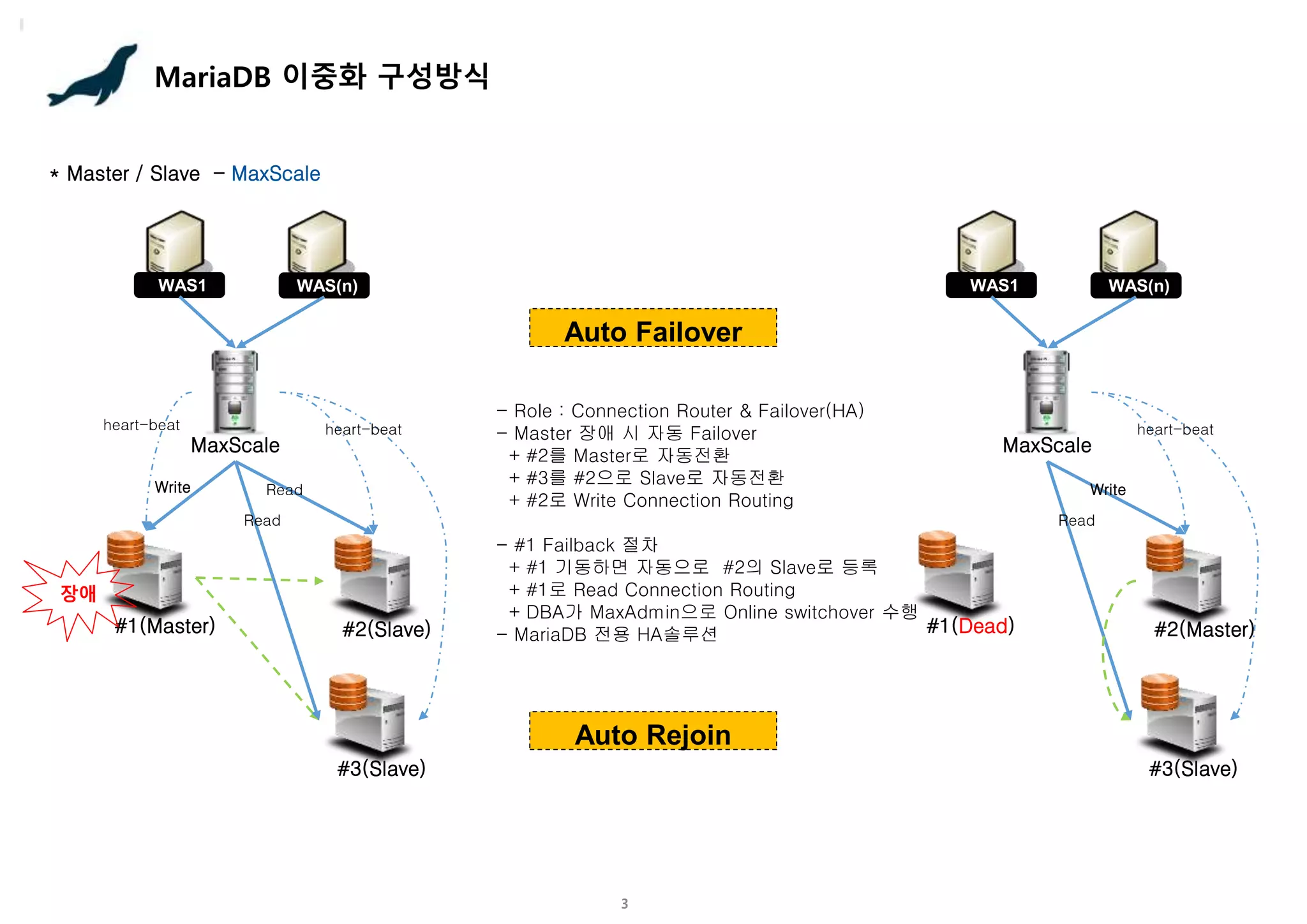

* Master / Slave - MaxScale
#1(Master) #2(Slave)
WAS(n)
WAS1
MaxScale
heart-beat
장애
#3(Slave)
Auto Failover
- Role : Connection Router & Failover(HA)
- Master 장애 시 자동 Failover
+ #2를 Master로 자동전환
+ #3를 #2으로 Slave로 자동전환
+ #2로 Write Connection Routing
- #1 Failback 절차
+ #1 기동하면 자동으로 #2의 Slave로 등록
+ #1로 Read Connection Routing
+ DBA가 MaxAdmin으로 Online switchover 수행
- MariaDB 전용 HA솔루션
Auto Rejoin
heart-beat
Write Read
Read
#1(Dead) #2(Master)
WAS(n)
WAS1
MaxScale
#3(Slave)
heart-beat
Write
Read

5. 4
MariaDB 이중화 구성방식

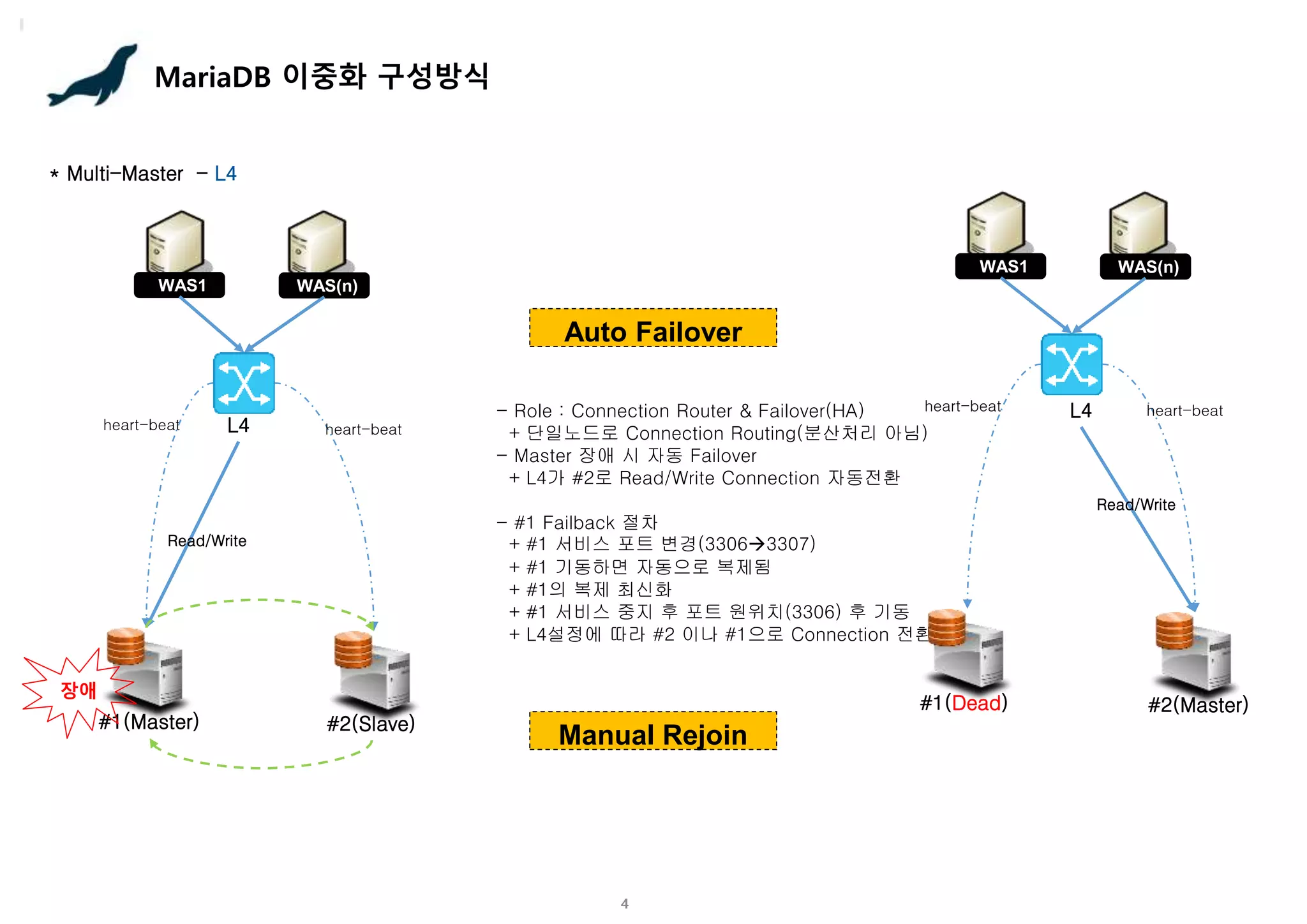

* Multi-Master - L4
#1(Master) #2(Slave)
WAS(n)
WAS1
heart-beat
장애
Auto Failover
- Role : Connection Router & Failover(HA)
+ 단일노드로 Connection Routing(분산처리 아님)
- Master 장애 시 자동 Failover
+ L4가 #2로 Read/Write Connection 자동전환
- #1 Failback 절차
+ #1 서비스 포트 변경(33063307)
+ #1 기동하면 자동으로 복제됨
+ #1의 복제 최신화
+ #1 서비스 중지 후 포트 원위치(3306) 후 기동
+ L4설정에 따라 #2 이나 #1으로 Connection 전환
Manual Rejoin
heart-beat
Read/Write
L4
#1(Dead) #2(Master)
WAS(n)
WAS1
heart-beat heart-beat
Read/Write
L4

6. 5
MariaDB 이중화 구성방식
#1(Master) #2(Slave)
WAS(n)
WAS1
MaxScale
heart-beat
장애
Auto Failover
- Role : Connection Router & Failover(HA)
- Master 장애 시 자동 Failover
+ #2를 Master로 자동전환
+ #2로 Write/Connection Connection Routing
- #1 Failback 절차
+ #1 기동하면 auto rejoin
+ #1의 복제 최신화
+ #1은 자동으로 Read Connection
+ DBA가 MaxAdmin으로 Online Switchover 수행가능
- MariaDB 전용 HA솔루션
Auto Rejoin
heart-beat
Write Read

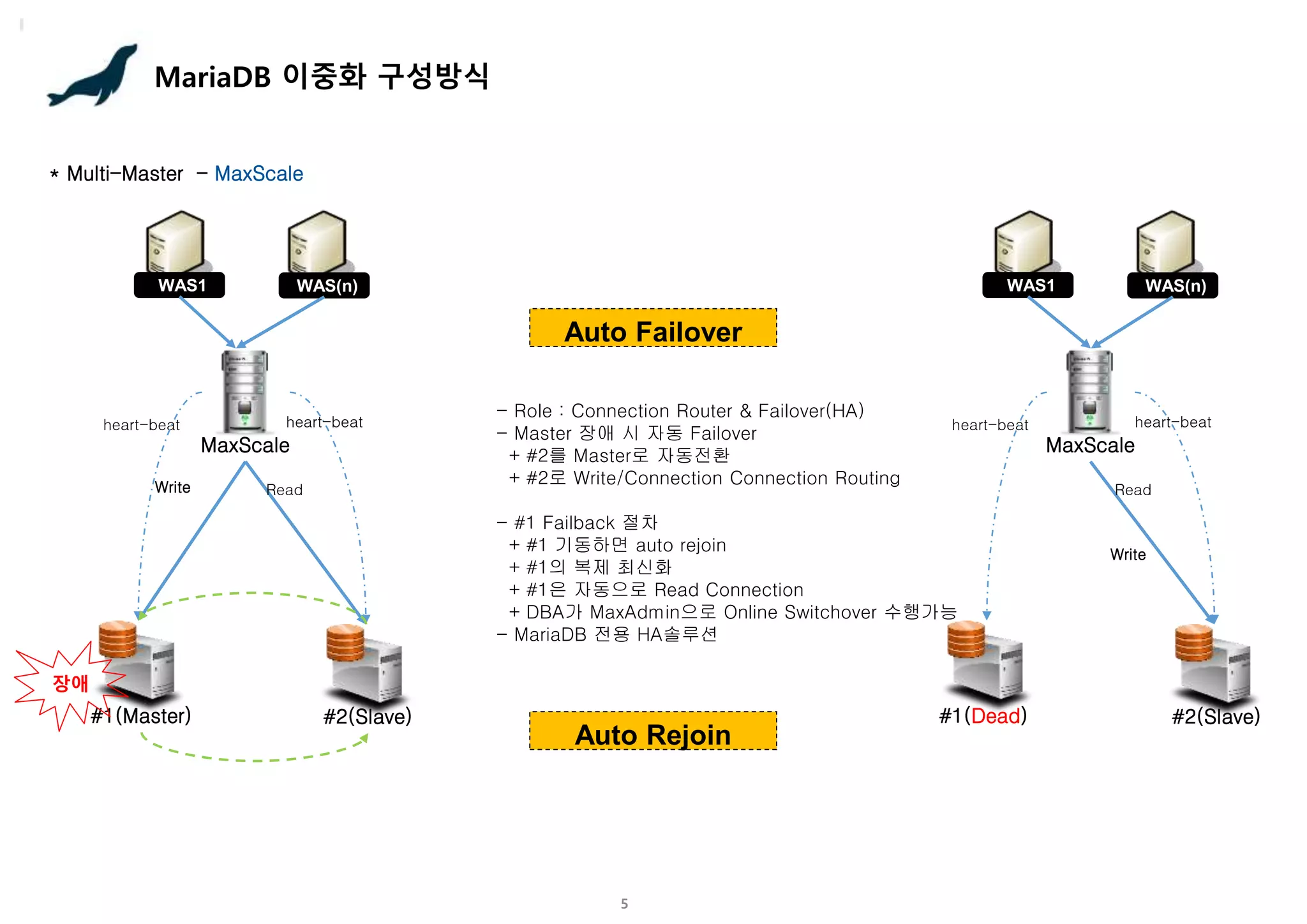

* Multi-Master - MaxScale
#1(Dead) #2(Slave)
WAS(n)
WAS1
MaxScale
heart-beat heart-beat
Write
Read

7. 6
MariaDB 이중화 구성방식

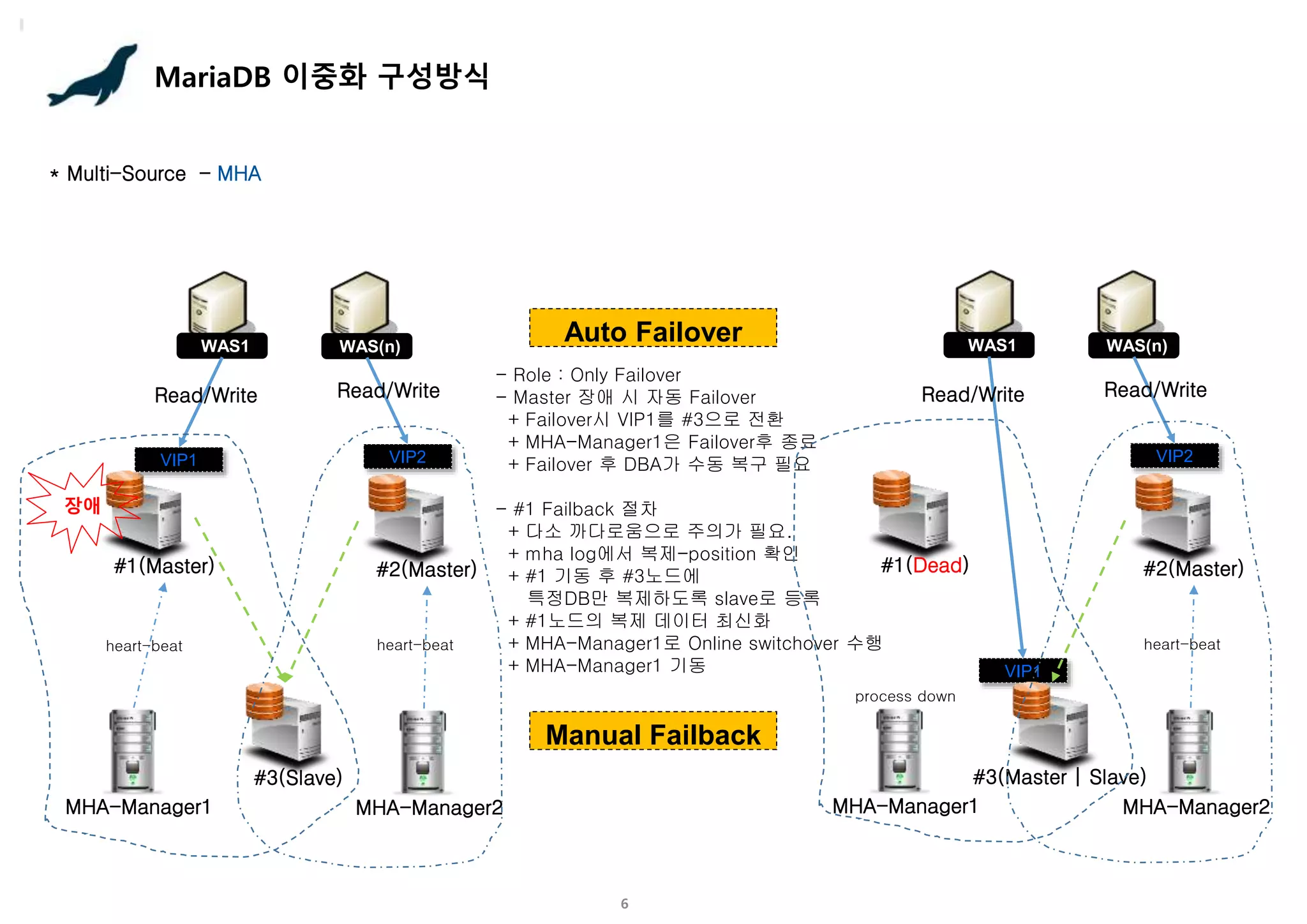

* Multi-Source - MHA
#1(Master) #2(Master)
WAS(n)
WAS1
VIP1
MHA-Manager1
Read/Write
heart-beat
장애
#3(Slave)
Auto Failover
- Role : Only Failover
- Master 장애 시 자동 Failover
+ Failover시 VIP1를 #3으로 전환
+ MHA-Manager1은 Failover후 종료
+ Failover 후 DBA가 수동 복구 필요
- #1 Failback 절차
+ 다소 까다로움으로 주의가 필요.
+ mha log에서 복제-position 확인
+ #1 기동 후 #3노드에
특정DB만 복제하도록 slave로 등록
+ #1노드의 복제 데이터 최신화
+ MHA-Manager1로 Online switchover 수행
+ MHA-Manager1 기동
Manual Failback
VIP2
Read/Write
MHA-Manager2
heart-beat
#1(Dead) #2(Master)
WAS(n)
WAS1
VIP1
MHA-Manager1
Read/Write
process down
#3(Master | Slave)
VIP2
Read/Write
MHA-Manager2
heart-beat

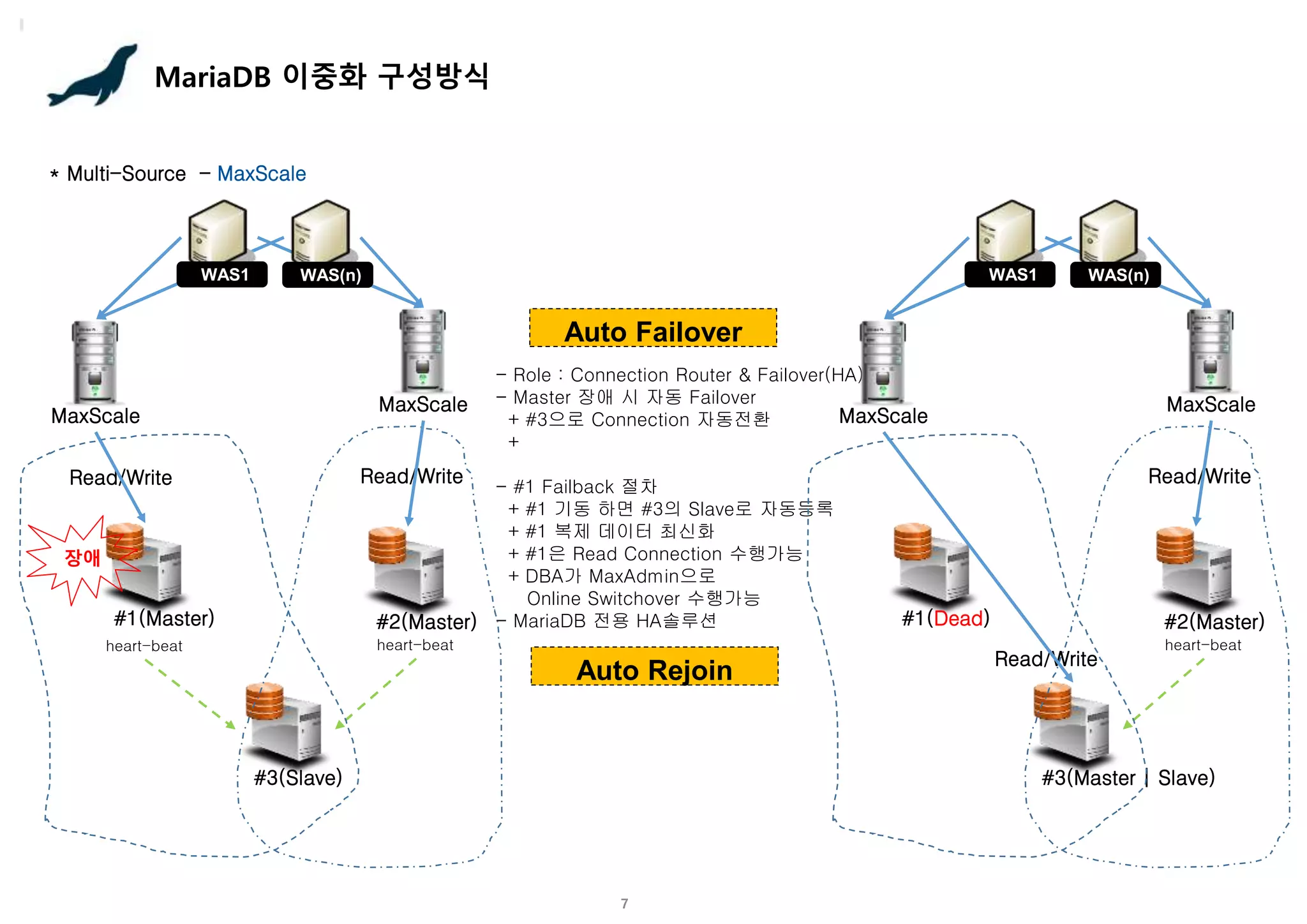

8. 7
MariaDB 이중화 구성방식
* Multi-Source - MaxScale
#1(Master) #2(Master)
WAS(n)
WAS1
Read/Write
heart-beat
장애
#3(Slave)
Auto Failover
- Role : Connection Router & Failover(HA)
- Master 장애 시 자동 Failover
+ #3으로 Connection 자동전환
+
- #1 Failback 절차
+ #1 기동 하면 #3의 Slave로 자동등록
+ #1 복제 데이터 최신화
+ #1은 Read Connection 수행가능
+ DBA가 MaxAdmin으로
Online Switchover 수행가능
- MariaDB 전용 HA솔루션
Auto Rejoin
Read/Write
heart-beat
MaxScale
MaxScale
#1(Dead) #2(Master)
WAS(n)
WAS1
Read/Write
#3(Master | Slave)
Read/Write
heart-beat
MaxScale
MaxScale

9. 8
MariaDB 이중화 구성방식

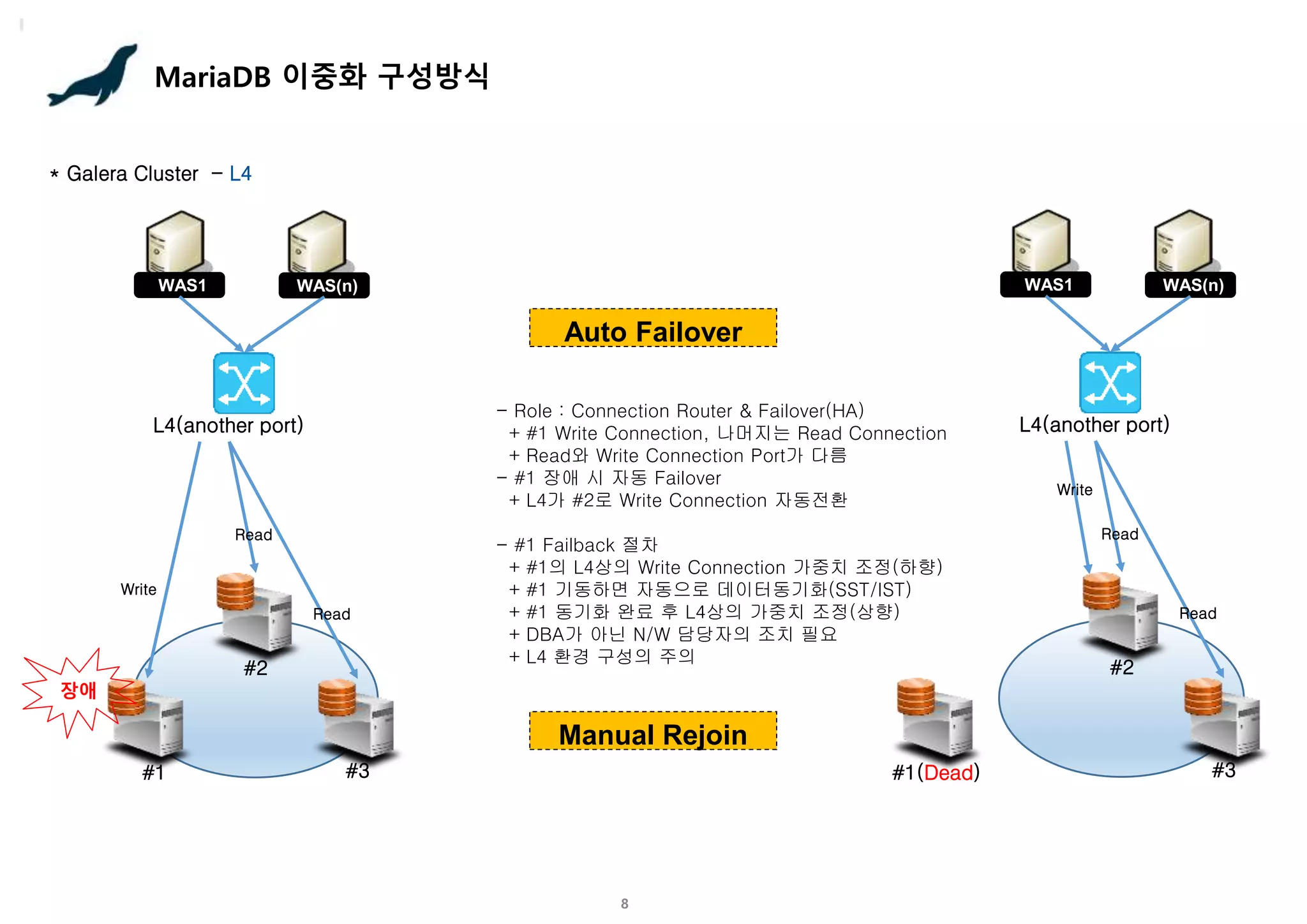

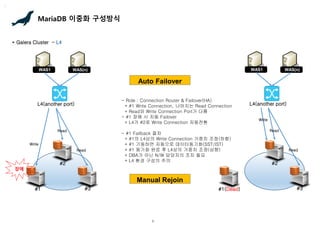

* Galera Cluster - L4
#1 #3
WAS(n)
WAS1
장애
Auto Failover
- Role : Connection Router & Failover(HA)
+ #1 Write Connection, 나머지는 Read Connection
+ Read와 Write Connection Port가 다름
- #1 장애 시 자동 Failover
+ L4가 #2로 Write Connection 자동전환
- #1 Failback 절차
+ #1의 L4상의 Write Connection 가중치 조정(하향)
+ #1 기동하면 자동으로 데이터동기화(SST/IST)
+ #1 동기화 완료 후 L4상의 가중치 조정(상향)
+ DBA가 아닌 N/W 담당자의 조치 필요
+ L4 환경 구성의 주의
Manual Rejoin
Write
L4(another port)
#2
Read
Read
#1(Dead) #3
WAS(n)
WAS1
Write
L4(another port)
#2
Read
Read

10. 9
MariaDB 이중화 구성방식
WAS(n)
WAS1
MaxScale
Auto Failover
- Role : Connection Router & Failover(HA)
+ Read와 Write Connection 포트 동일
- #1 장애 시 자동 Failover
+ #2로 Write Connection 자동전환
- #1 Failback 절차
+ #1 기동하면 자동으로 데이터동기화(SST/IST)
+ #1 동기화 완료 후 자동으로 Read Connection수행
+ DBA가 MaxAdmin으로 Online Switchover 수행가능
- MariaDB 전용 HA솔루션
Auto Rejoin
Write

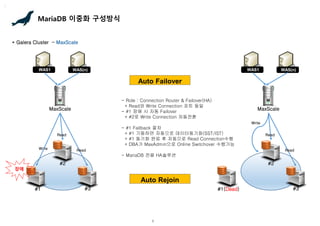

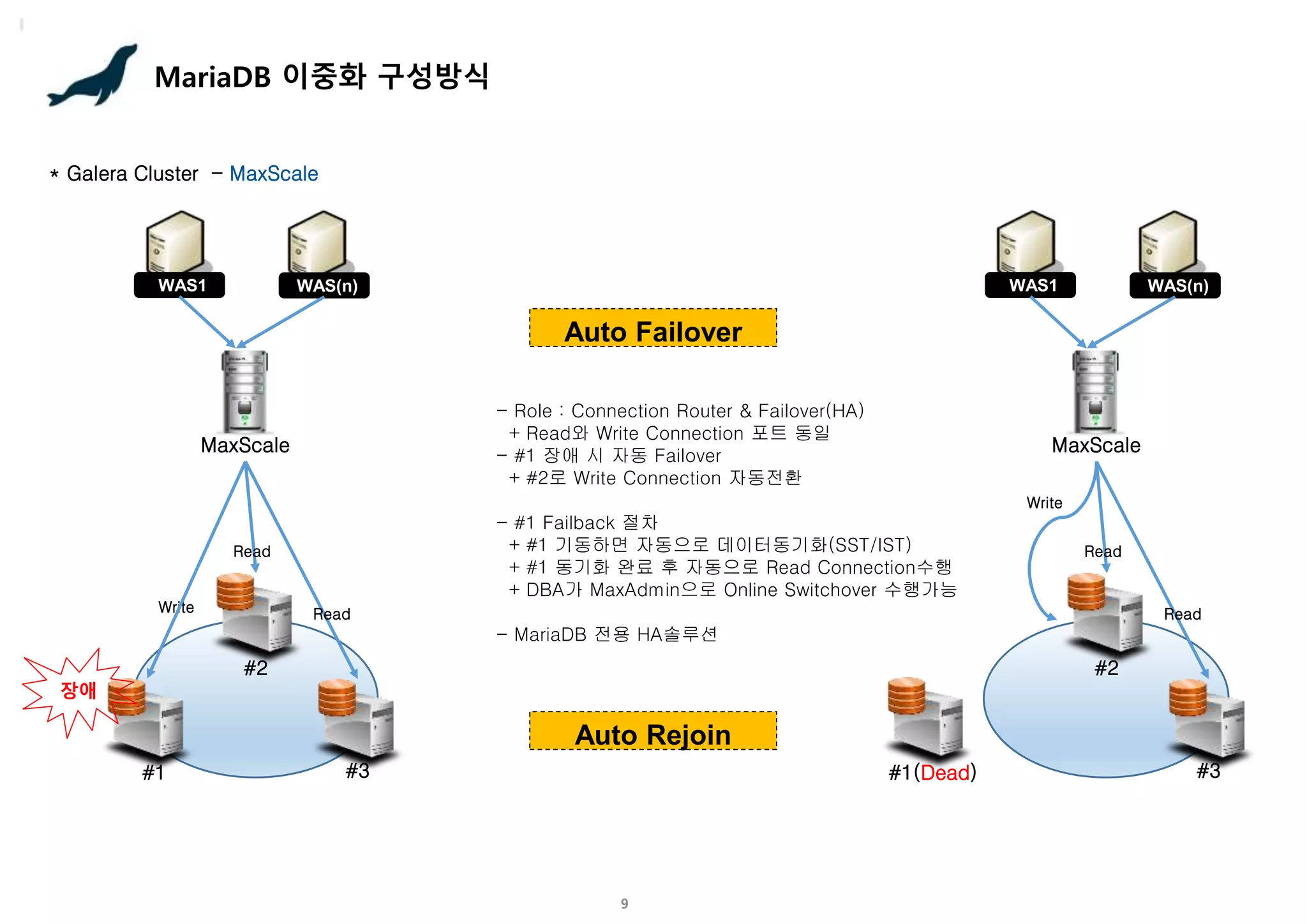

* Galera Cluster - MaxScale
#1 #3
장애
#2
Read
Read
WAS(n)
WAS1
MaxScale
Write
#1(Dead) #3
#2
Read
Read

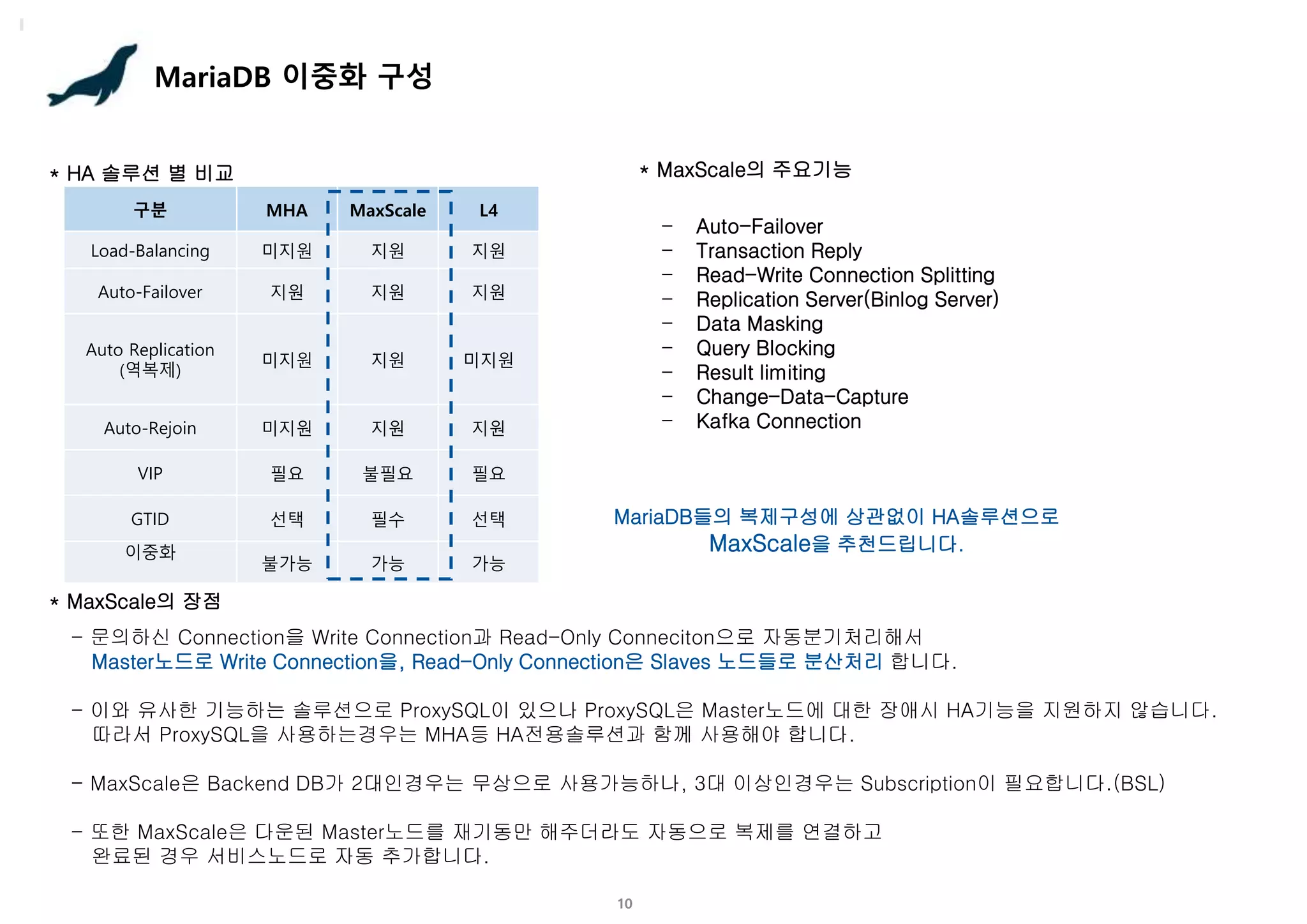

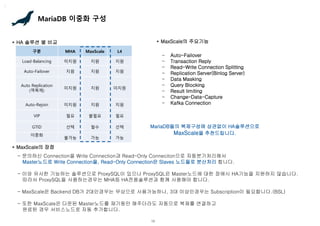

11. 10
MariaDB 이중화 구성
* HA 솔루션 별 비교
구분 MHA MaxScale L4
Load-Balancing 미지원 지원 지원
Auto-Failover 지원 지원 지원
Auto Replication
(역복제)
미지원 지원 미지원
Auto-Rejoin 미지원 지원 지원
VIP 필요 불필요 필요
GTID 선택 필수 선택
이중화
불가능 가능 가능
* MaxScale의 장점
- 문의하신 Connection을 Write Connection과 Read-Only Conneciton으로 자동분기처리해서
Master노드로 Write Connection을, Read-Only Connection은 Slaves 노드들로 분산처리 합니다.
- 이와 유사한 기능하는 솔루션으로 ProxySQL이 있으나 ProxySQL은 Master노드에 대한 장애시 HA기능을 지원하지 않습니다.
따라서 ProxySQL을 사용하는경우는 MHA등 HA전용솔루션과 함께 사용해야 합니다.
- MaxScale은 Backend DB가 2대인경우는 무상으로 사용가능하나, 3대 이상인경우는 Subscription이 필요합니다.(BSL)
- 또한 MaxScale은 다운된 Master노드를 재기동만 해주더라도 자동으로 복제를 연결하고
완료된 경우 서비스노드로 자동 추가합니다.
* MaxScale의 주요기능
- Auto-Failover
- Transaction Reply
- Read-Write Connection Splitting
- Replication Server(Binlog Server)
- Data Masking
- Query Blocking
- Result limiting
- Change-Data-Capture
- Kafka Connection
MariaDB들의 복제구성에 상관없이 HA솔루션으로
MaxScale을 추천드립니다.

12. 11

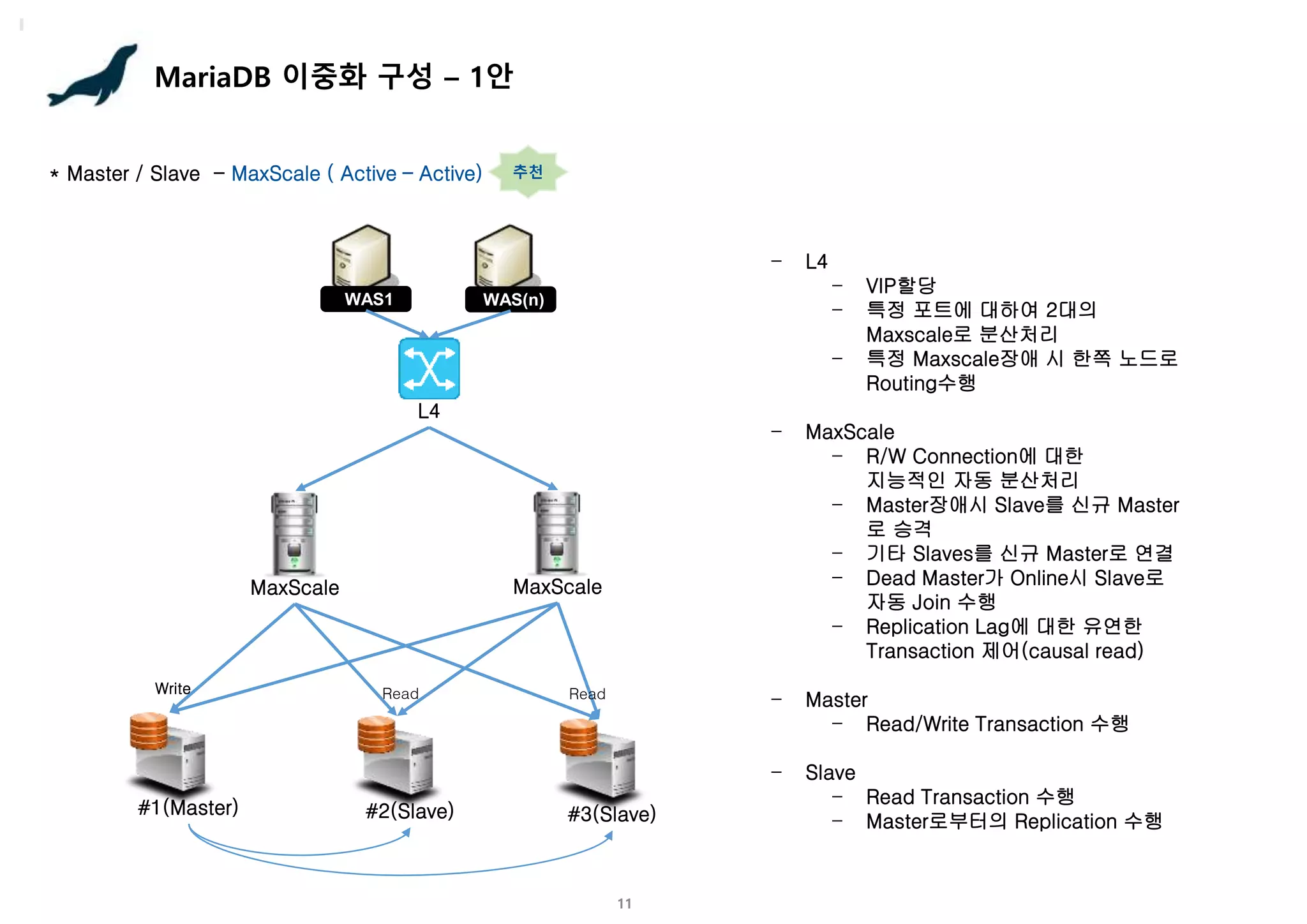

MariaDB 이중화 구성 – 1안
* Master / Slave - MaxScale ( Active – Active)
#1(Master) #2(Slave)
WAS(n)
WAS1
MaxScale
#3(Slave)
Read
MaxScale
L4
Write Read
- L4
- VIP할당
- 특정 포트에 대하여 2대의
Maxscale로 분산처리
- 특정 Maxscale장애 시 한쪽 노드로
Routing수행
- MaxScale
- R/W Connection에 대한
지능적인 자동 분산처리
- Master장애시 Slave를 신규 Master
로 승격
- 기타 Slaves를 신규 Master로 연결
- Dead Master가 Online시 Slave로
자동 Join 수행
- Replication Lag에 대한 유연한
Transaction 제어(causal read)
- Master
- Read/Write Transaction 수행
- Slave
- Read Transaction 수행
- Master로부터의 Replication 수행
추천

13. 12

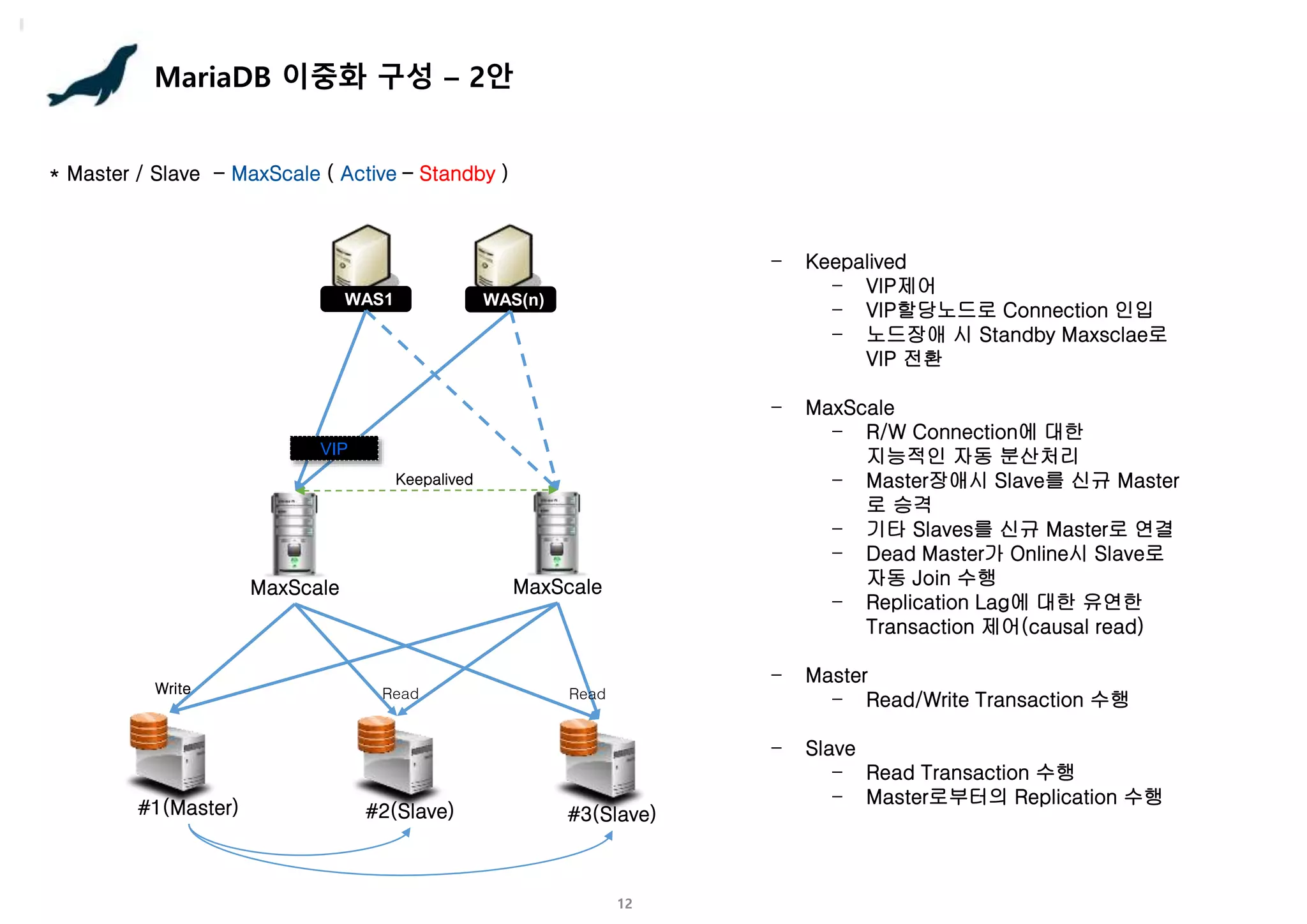

MariaDB 이중화 구성 – 2안
* Master / Slave - MaxScale ( Active – Standby )
#1(Master) #2(Slave)
WAS(n)
WAS1
MaxScale
#3(Slave)
Read
MaxScale
Write Read
- Keepalived
- VIP제어
- VIP할당노드로 Connection 인입
- 노드장애 시 Standby Maxsclae로
VIP 전환
- MaxScale
- R/W Connection에 대한
지능적인 자동 분산처리
- Master장애시 Slave를 신규 Master
로 승격
- 기타 Slaves를 신규 Master로 연결
- Dead Master가 Online시 Slave로
자동 Join 수행
- Replication Lag에 대한 유연한
Transaction 제어(causal read)
- Master
- Read/Write Transaction 수행
- Slave
- Read Transaction 수행
- Master로부터의 Replication 수행
VIP
Keepalived

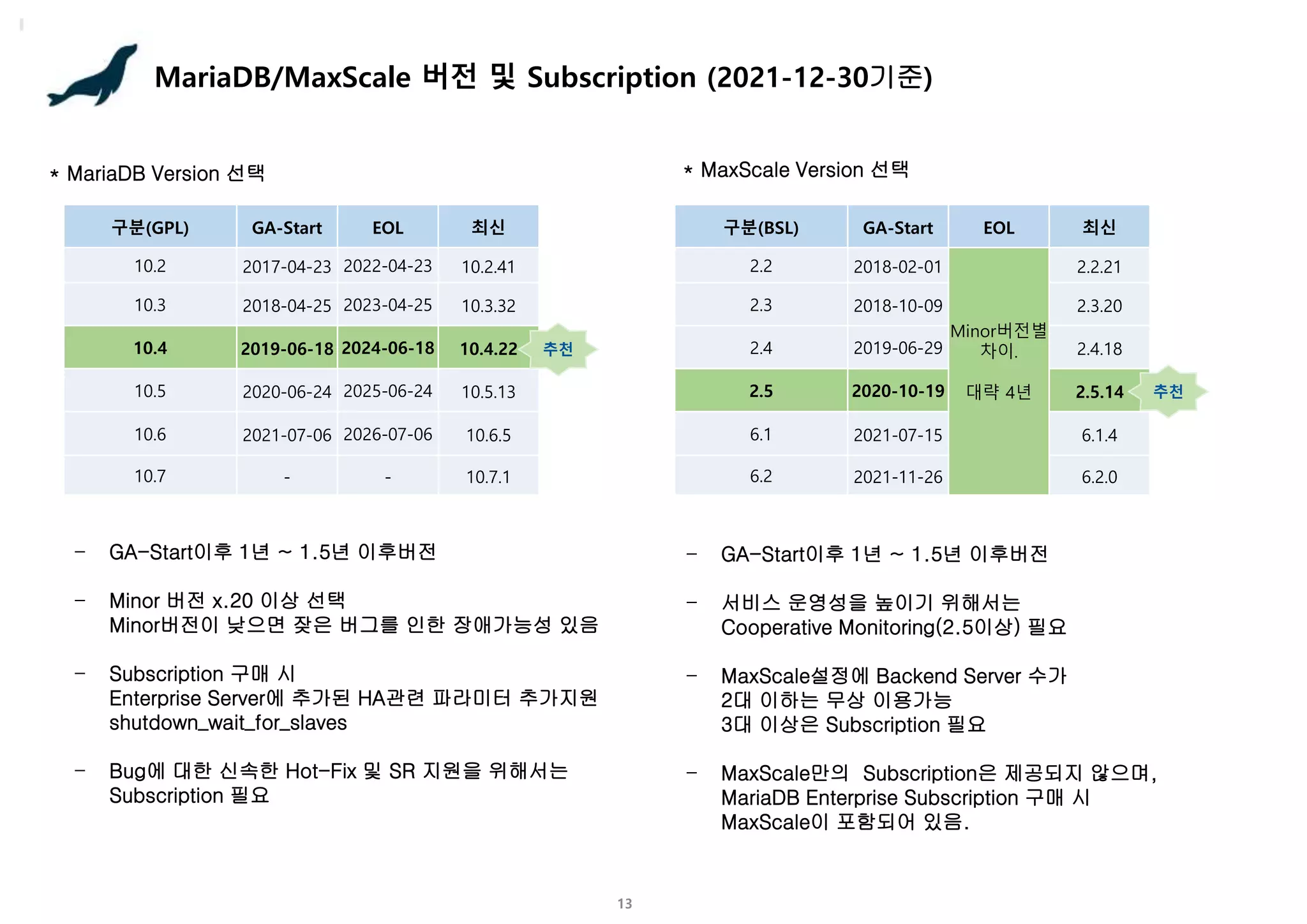

14. 13
MariaDB/MaxScale 버전 및 Subscription (2021-12-30기준)
* MariaDB Version 선택
구분(GPL) GA-Start EOL 최신
10.2 2017-04-23 2022-04-23 10.2.41
10.3 2018-04-25 2023-04-25 10.3.32
10.4 2019-06-18 2024-06-18 10.4.22
10.5 2020-06-24 2025-06-24 10.5.13
10.6 2021-07-06 2026-07-06 10.6.5
10.7 - - 10.7.1
* MaxScale Version 선택
추천
구분(BSL) GA-Start EOL 최신
2.2 2018-02-01
Minor버전별
차이.
대략 4년
2.2.21
2.3 2018-10-09 2.3.20
2.4 2019-06-29 2.4.18
2.5 2020-10-19 2.5.14
6.1 2021-07-15 6.1.4
6.2 2021-11-26 6.2.0
추천
- GA-Start이후 1년 ~ 1.5년 이후버전
- Minor 버전 x.20 이상 선택
Minor버전이 낮으면 잦은 버그를 인한 장애가능성 있음
- Subscription 구매 시
Enterprise Server에 추가된 HA관련 파라미터 추가지원
shutdown_wait_for_slaves
- Bug에 대한 신속한 Hot-Fix 및 SR 지원을 위해서는
Subscription 필요
- GA-Start이후 1년 ~ 1.5년 이후버전
- 서비스 운영성을 높이기 위해서는
Cooperative Monitoring(2.5이상) 필요
- MaxScale설정에 Backend Server 수가
2대 이하는 무상 이용가능
3대 이상은 Subscription 필요
- MaxScale만의 Subscription은 제공되지 않으며,
MariaDB Enterprise Subscription 구매 시
MaxScale이 포함되어 있음.
