Federated Engine 실무적용사례

1. Federated Engine 적용사례와 동작원리
2015. 11.
이윤정

2. - 1/17 -

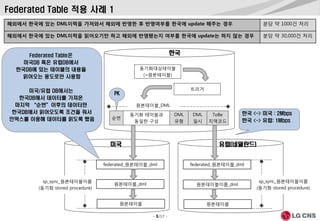

Federated Table 적용 사례 1
동기화대상테이블
(=원본테이블)
트리거
한국
원본테이블_DML
DML
유형
DML
일시
순번
동기화 테이블과
동일한 구성
ToBe
지역코드
미국 유럽(네덜란드)
federated_원본테이블_dml federated_원본테이블_dml
원본테이블_dml 원본테이블이름_dml
원본테이블 원본테이블
sp_sync_원본테이블이름
(동기화 stored procedure)
sp_sync_원본테이블이름
(동기화 stored procedure)
Federated Table은
미국DB 혹은 유럽DB에서
한국DB에 있는 테이블의 내용을
읽어오는 용도로만 사용함
미국/유럽 DB에서는
한국DB에서 데이터를 가져온
마지막 “순번”이후의 데이터만
한국DB에서 읽어오도록 조건을 줘서
인덱스를 이용해 데이터를 읽도록 했음
PK
한국 <-> 미국 : 2Mbps
한국 <-> 유럽: 1Mbps
해외에서 한국에 있는 DML이력을 가져와서 해외에 반영한 후 반영여부를 한국에 update 해주는 경우 분당 약 1000건 처리
해외에서 한국에 있는 DML이력을 읽어오기만 하고 해외에 반영됐는지 여부를 한국에 update는 하지 않는 경우 분당 약 30,000건 처리

3. - 2/17 -

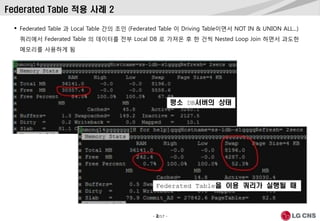

Federated Table 적용 사례 2
 Federated Table 과 Local Table 간의 조인 (Federated Table 이 Driving Table이면서 NOT IN & UNION ALL...)
쿼리에서 Federated Table 의 데이터를 전부 Local DB 로 가져온 후 한 건씩 Nested Loop Join 하면서 과도한
메모리를 사용하게 됨
평소 DB서버의 상태
Federated Table을 이용 쿼리가 실행될 때

4. - 3/17 -
Federated Engine 이해
 Remote Server에 있는 MySQL/MariaDB에 있는 테이블에 접근할 수 있게 하는 스토리지 엔진
(Oracle의 DB Link와 유사함)
 Local Server에서 Remote Server에 있는 테이블을 Local Server에 있는 테이블처럼 사용할 수 있게 해준다.
 MySQL에서 Federated, MariaDB에서는 FederatedX(확장된 기능의 Federated) 로 부르고 있다.
 실체가 없는 브릿지 역할을 한다.

5. - 4/17 -
Federated Engine 활성화
 Local Server에서 Federated 엔진이 활성화 돼 있어야 한다.
 MariaDB: 별다른 옵션 없이 사용할 수 있다.(기본적으로 활성화 돼 있음)
 MySQL: 환경을 설정한 후에 DB를 restart 한다.
 엔진 활성화 여부 확인
vi my.cnf
[mysqld]
…
Federated
…
SHOW ENGINES;

6. - 5/17 -
Federated Table 생성 – 방법1: 테이블 생성문 안에 Remote Server 정보 포함
 Remote Table
 Local Table
 Local Server에 만든 Federated Table은 Local에 있는 다른 일반 테이블처럼 사용이 가능하다.
 SHOW CREATE TABLE 구문을 이용하면 테이블 생성에 사용된 username, password, host 등 모든 정보가
노출된다.
↑
username
↑
password
↑
host
↑
port
↑
schema
↑
tablename
create table remoteschema.t1
(
id int unsigned not null auto_increment primary key
,c1 int
,c2 varchar(100)
)
engine=innodb
default charset=utf8;
create table localschema.federated_t1
(
id int unsigned not null auto_increment primary key
,c1 int
,c2 varchar(100)
)
engine=federated
default charset=utf8
connection = 'mysql://remoteuser:remotepass@127.0.0.1:3307/remoteschema/t1';

7. - 6/17 -
Federated Table 생성 – 방법2: Remote Server 정보 등록 후 사용
 Remote Server 정보 등록
 Local Federated Table 생성
CREATE SERVER remote_server
FOREIGN DATA WRAPPER 'mysql' OPTIONS
(HOST ‘127.0.0.1',
DATABASE 'remoteschema',
USER 'remoteuser',
PASSWORD 'remotepass',
PORT 3307
);
← host
← schema
← username
← password
← port
CREATE TABLE 접근할대상테이블이름
(
Remote Server에 있는 것과 동일한 컬럼 구성
)
ENGINE=FEDERATED
CONNECTION='remote_server/접근할대상테이블이름'
COMMENT='코멘트'
DEFAULT CHARSET=utf8mb4 DEFAULT COLLATE=utf8mb4_bin;

8. - 7/17 -
Federated Engine의 특성
 SELECT, INSERT, UPDATE, DELETE, TRUNCATE 구문을 지원한다.
 INSERT ON DUPLICATE KEY UPDATE 는 지원되지 않는다.
: 쿼리문에서 에러가 발생하진 않으나, 중복데이터가 있으면 UPDATE가 되지 않고 KEY 중복 에러가 발생한다.
 ALTER TABLE 이나 DDL 문은 허용되지 않는다.
 Query Cache를 이용하지 않고, 쿼리가 실행될 때마다 매번 데이터를 다시 읽는다.
 사용자 정의 파티션을 지원하지 않는다.
 Federated table를 이용하면 remote에 있는 모든 데이터를 local로 가져온다.
 인덱스를 지원한다.
 local의 연결이 종료돼도 remote의 연결은 남아있으며, remote에 남아있는 연결은 remote server의 timeout
설정에 따라서 추후에 정리된다.

9. - 8/17 -
Federated Table 동작 원리
 테스트를 통한 Federated Table의 동작 원리를 이해하기 위해 테스트용 테이블을 생성한다.
Remote
Server
create table remoteschema.t1
(
id int unsigned not null auto_increment primary key
,c1 int
,c2 varchar(100)
)
engine=innodb
default charset=utf8;
Local
Server
create table localschema.federated_t1
(
id int unsigned not null auto_increment primary key
,c1 int
,c2 varchar(100)
)
engine=federated
default charset=utf8
connection = 'mysql://remoteuser:remotepass@127.0.0.1:3307/remoteschema/t1';

10. - 9/17 -

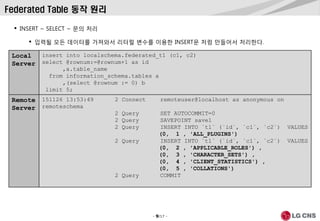

Federated Table 동작 원리
 INSERT ~ SELECT ~ 문의 처리
 입력될 모든 데이터를 가져와서 리터럴 변수를 이용한 INSERT문 처럼 만들어서 처리한다.
Local
Server
insert into localschema.federated_t1 (c1, c2)
select @rownum:=@rownum+1 as id
,a.table_name
from information_schema.tables a
,(select @rownum := 0) b
limit 5;
Remote
Server
151126 13:53:49 2 Connect remoteuser@localhost as anonymous on
remoteschema
2 Query SET AUTOCOMMIT=0
2 Query SAVEPOINT save1
2 Query INSERT INTO `t1` (`id`, `c1`, `c2`) VALUES
(0, 1 , 'ALL_PLUGINS')
2 Query INSERT INTO `t1` (`id`, `c1`, `c2`) VALUES
(0, 2 , 'APPLICABLE_ROLES') ,
(0, 3 , 'CHARACTER_SETS') ,
(0, 4 , 'CLIENT_STATISTICS') ,
(0, 5 , 'COLLATIONS')
2 Query COMMIT

11. - 10/17 -
Federated Table 동작 원리
 LAST_INSERT_ID()
federated를 이용해서 auto_increment가 포함된 테이블에 데이터를 입력하고 last_insert_id()를 확인해보면
federated를 통해서 입력된 테이블의 last_insert_id()가 나오지 않고 다른 값이 나온다.
즉, federated를 이용할 때는 last_insert_id()를 사용할 수 없다.
 SELECT문의 처리 : 인덱스가 있는 컬럼이 조건으로 사용되는 경우
Local
Server
select * from localschema.federated_t1 where id = 1;
Remote
Server
151126 14:31:06 2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE (`id` = 1)
Local
Server
select * from localschema.federated_t1 where id between 3 and 6;
Remote
Server
151126 14:32:05 2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1`
WHERE ( (`id` >= 3) ) AND ( (`id` <= 6) )

12. - 11/17 -
Federated Table 동작 원리
 SELECT문의 처리: limit을 사용하는 경우 = remote에 있는 모든 데이터를 local로 읽어온 후에 1건을 반환한다.
 SELECT문의 처리: 인덱스가 없는 컬럼을 조건으로 사용하는 경우 = remote의 모든 데이터를 local로 가져온
후에 처리한다.
Local
Server
select c2 from localschema.federated_t1 limit 1;
Remote
Server
151126 14:33:11 2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1`
Local
Server
select c2 from localschema.federated_t1 where c2 like 'ALL%';
Remote
Server
151126 14:34:16 2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1`

13. - 12/17 -
Federated Table 동작 원리
 SELECT문의 처리: 인덱스가 없던 컬럼에 인덱스를 생성하는 경우
 remote에서 인덱스가 없던 컬럼에 인덱스를 생성한 후에 데이터를 조회해도 local에서는 여전히
인덱스가 없는 것으로 인식하여 remote의 모든 데이터를 local로 가져온 후에 처리한다.
Remote
Server
create index t1_idx on remoteschema.t1 (c2);
Local
Server
select c2 from localschema.federated_t1 where c2 like 'ALL%';
Remote
Server
151126 14:36:30 2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1`

14. - 13/17 -
Federated Table 동작 원리
 SELECT문의 처리: 인덱스가 없던 컬럼에 인덱스를 생성하는 경우
 인덱스 정보를 추가해서 Federated table을 재생성하면 인덱스를 인식하여 remote에서 인덱스를
사용해서 필요한 데이터만 읽어서 local로 가져온다.
Remote
Server
drop table if exists localschema.federated_t1;
create table localschema.federated_t1
(
id int unsigned not null auto_increment primary key
,c1 int
,c2 varchar(100)
,INDEX t1_idx (c2)
)
engine=federated
default charset=utf8
connection = 'mysql://remoteuser:remotepass@127.0.0.1:3307/remoteschema/t1';
Local
Server
select c2 from localschema.federated_t1 where c2 like 'ALL%';
Remote
Server
151126 14:42:06 6 Query SHOW TABLE STATUS LIKE 't1'
6 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE
( (`c2` >= 'ALL000...000') ) AND
( (`c2` <= 'ALL...') )

15. - 14/17 -
Federated Table 동작 원리
 DELETE문의 처리
 remote server에서 바로 delete문을 처리하는 것이 아니라 조건에 해당되는 데이터를 remote에서
local로 모두 읽어온 후에 다시 조건을 주고 remote에서 처리한다.
Local
Server
delete from localschema.federated_t1 where c2 like 'ALL%';
Remote
Server
151126 14:43:19 6 Query SET AUTOCOMMIT=0
6 Query SAVEPOINT save1
6 Query SHOW TABLE STATUS LIKE 't1'
6 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE
( (`c2` >= 'ALL000...000') ) AND
( (`c2` <= 'ALL...') )
6 Query DELETE FROM `t1` WHERE `id` = 1
AND `c2` = 'ALL_PLUGINS' LIMIT 1
6 Query DELETE FROM `t1` WHERE `id` = 11
AND `c2` = 'ALL_PLUGINS' LIMIT 1
6 Query DELETE FROM `t1` WHERE `id` = 16
AND `c2` = 'ALL_PLUGINS' LIMIT 1
6 Query DELETE FROM `t1` WHERE `id` = 21
AND `c2` = 'ALL_PLUGINS' LIMIT 1
6 Query COMMIT

16. - 15/17 -

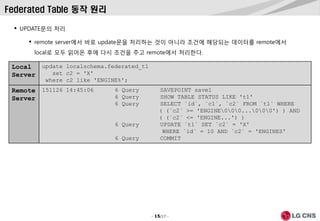

Federated Table 동작 원리
 UPDATE문의 처리
 remote server에서 바로 update문을 처리하는 것이 아니라 조건에 해당되는 데이터를 remote에서
local로 모두 읽어온 후에 다시 조건을 주고 remote에서 처리한다.
Local
Server
update localschema.federated_t1
set c2 = 'X'
where c2 like 'ENGINE%';
Remote
Server
151126 14:45:06 6 Query SAVEPOINT save1
6 Query SHOW TABLE STATUS LIKE 't1'
6 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE
( (`c2` >= 'ENGINE000...000') ) AND
( (`c2` <= 'ENGINE...') )
6 Query UPDATE `t1` SET `c2` = 'X'
WHERE `id` = 10 AND `c2` = 'ENGINES'
6 Query COMMIT

17. - 16/17 -
Routine 안에서 Federated Table 사용될 때 remote에서의 처리
Local
Server
MainBlock: BEGIN
... 생략 ...
DECLARE out_cursor CURSOR FOR
select id from localschema.federated_t1;
... 생략 ...
OPEN out_cursor;
outLoopBlock: LOOP
FETCH out_cursor INTO v_out_value;
... 생략 ...
update localschema.federated_t1 set c1 = 9
where id = v_out_value;
END LOOP outLoopBlock;
END MainBlock
Remote
Server
2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1`
2 Query SET AUTOCOMMIT=0
2 Query SAVEPOINT save1
2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE ( (`id` = 2) ) AND ( (1=1) )
2 Query UPDATE `t1` SET `c1` = 2 WHERE `id` = 2
2 Query COMMIT
2 Query SAVEPOINT save1
2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE ( (`id` = 3) ) AND ( (1=1) )
2 Query UPDATE `t1` SET `c1` = 3 WHERE `id` = 3
2 Query COMMIT
2 Query SAVEPOINT save1
2 Query SHOW TABLE STATUS LIKE 't1'
2 Query SELECT `id`, `c1`, `c2` FROM `t1` WHERE ( (`id` = 4) ) AND ( (1=1) )

18. - 17/17 -
