Mapping in database

Mapping
‫نگاشت‬
‫کننده‬ ‫تهیه‬:‫عادل‬ ‫هللا‬ ‫عصمت‬

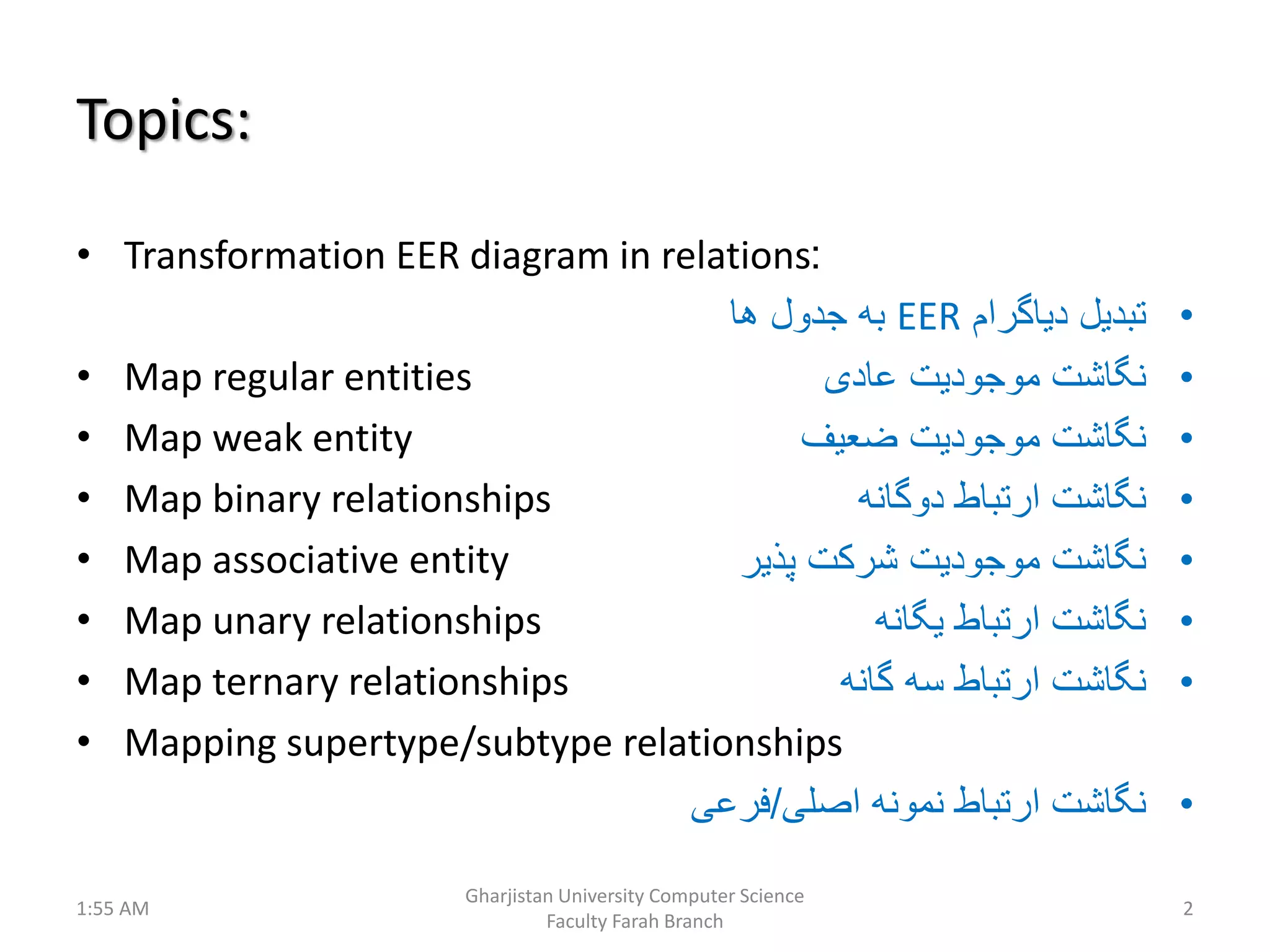

Topics:
• Transformation EER diagram in relations:
• Map regular entities
• Map weak entity
• Map binary relationships
• Map associative entity
• Map unary relationships
• Map ternary relationships
• Mapping supertype/subtype relationships
•‫دیاگرام‬ ‫تبدیل‬EER‫ها‬ ‫جدول‬ ‫به‬
•‫عادی‬ ‫موجودیت‬ ‫نگاشت‬
•‫ضعیف‬ ‫موجودیت‬ ‫نگاشت‬
•‫دوگانه‬ ‫ارتباط‬ ‫نگاشت‬
•‫پذیر‬ ‫شرکت‬ ‫موجودیت‬ ‫نگاشت‬
•‫یگانه‬ ‫ارتباط‬ ‫نگاشت‬
•‫گانه‬ ‫سه‬ ‫ارتباط‬ ‫نگاشت‬
•‫اصلی‬ ‫نمونه‬ ‫ارتباط‬ ‫نگاشت‬/‫فرع‬‫ی‬
1:55 AM
Gharjistan University Computer Science
Faculty Farah Branch
2

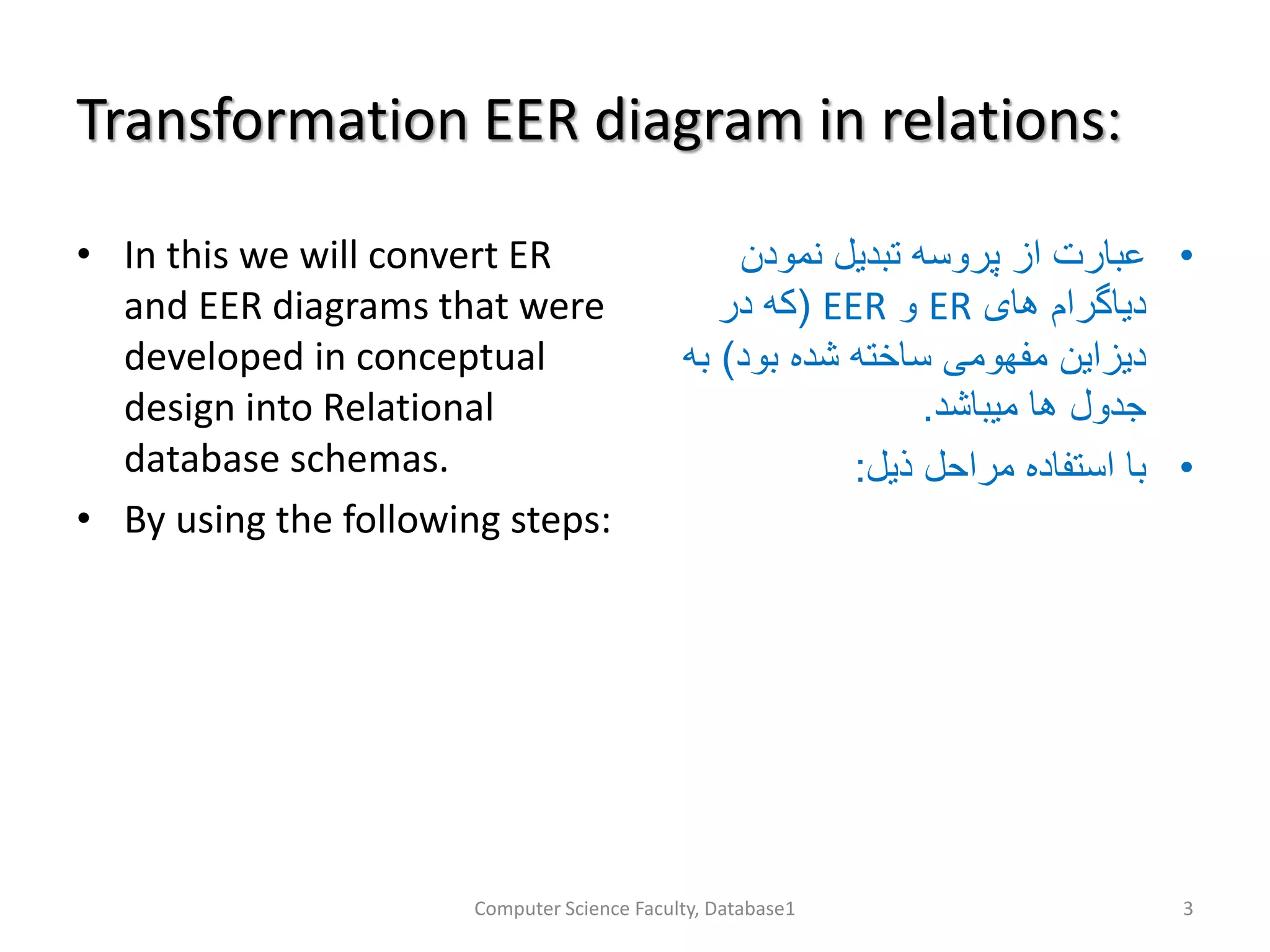

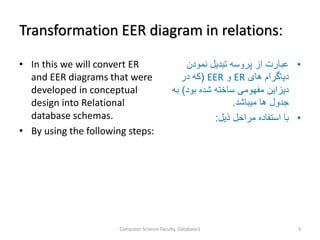

Transformation EER diagram in relations:
• In this we will convert ER
and EER diagrams that were
developed in conceptual
design into Relational
database schemas.
• By using the following steps:
•‫نمودن‬ ‫تبدیل‬ ‫پروسه‬ ‫از‬ ‫عبارت‬
‫های‬ ‫دیاگرام‬ER‫و‬EER(‫در‬ ‫که‬
‫بود‬ ‫شده‬ ‫ساخته‬ ‫مفهومی‬ ‫دیزاین‬)‫ب‬‫ه‬
‫میباشد‬ ‫ها‬ ‫جدول‬.
•‫ذیل‬ ‫مراحل‬ ‫استفاده‬ ‫با‬:
Computer Science Faculty, Database1 3

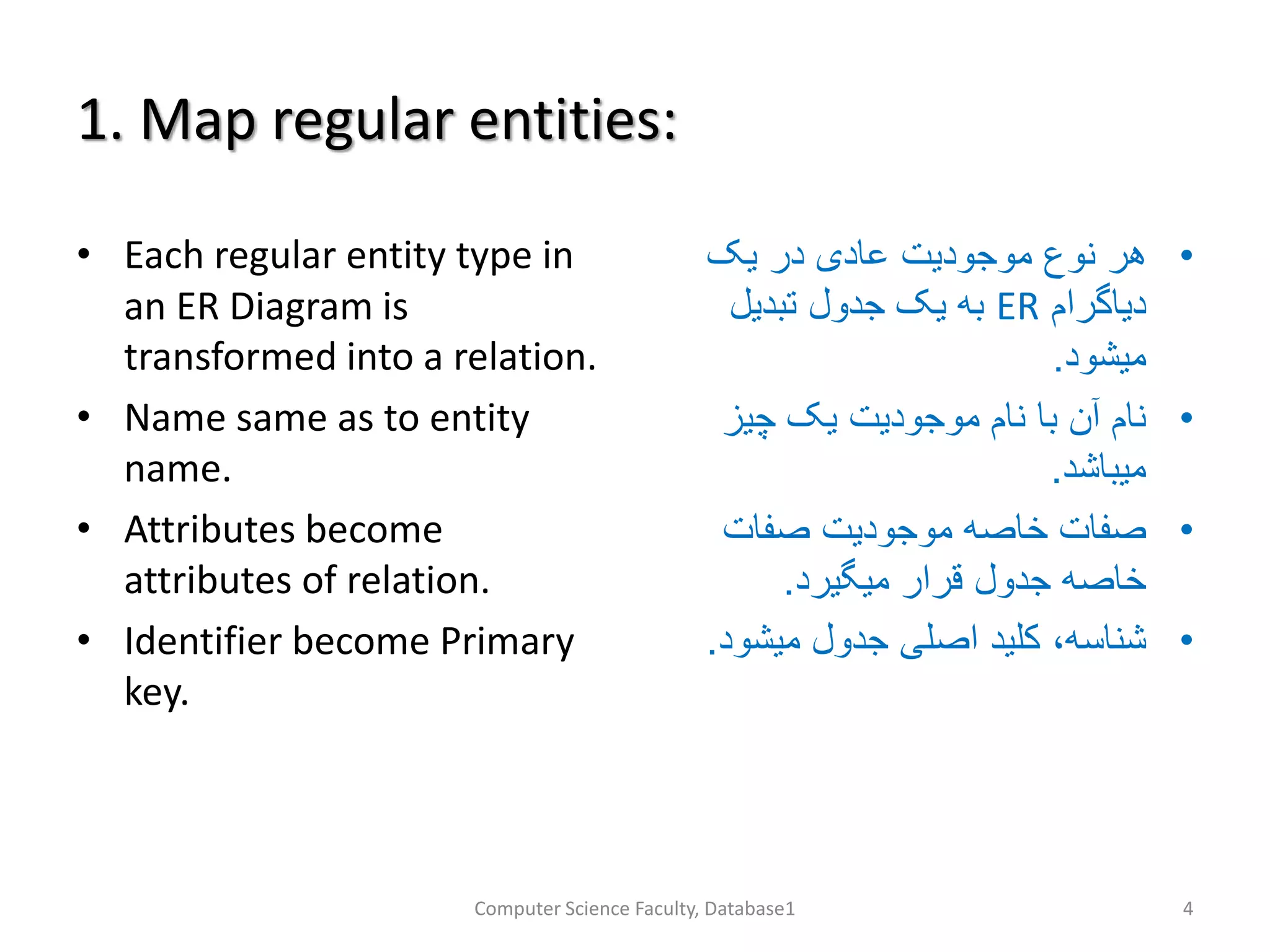

1. Map regular entities:
• Each regular entity type in
an ER Diagram is
transformed into a relation.
• Name same as to entity
name.
• Attributes become
attributes of relation.
• Identifier become Primary
key.
•‫یک‬ ‫در‬ ‫عادی‬ ‫موجودیت‬ ‫نوع‬ ‫هر‬
‫دیاگرام‬ER‫تبدیل‬ ‫جدول‬ ‫یک‬ ‫به‬
‫میشود‬.
•‫چیز‬ ‫یک‬ ‫موجودیت‬ ‫نام‬ ‫با‬ ‫آن‬ ‫نام‬
‫میباشد‬.
•‫صفات‬ ‫موجودیت‬ ‫خاصه‬ ‫صفات‬
‫میگیرد‬ ‫قرار‬ ‫جدول‬ ‫خاصه‬.
•،‫شناسه‬‫میشود‬ ‫جدول‬ ‫اصلی‬ ‫کلید‬.

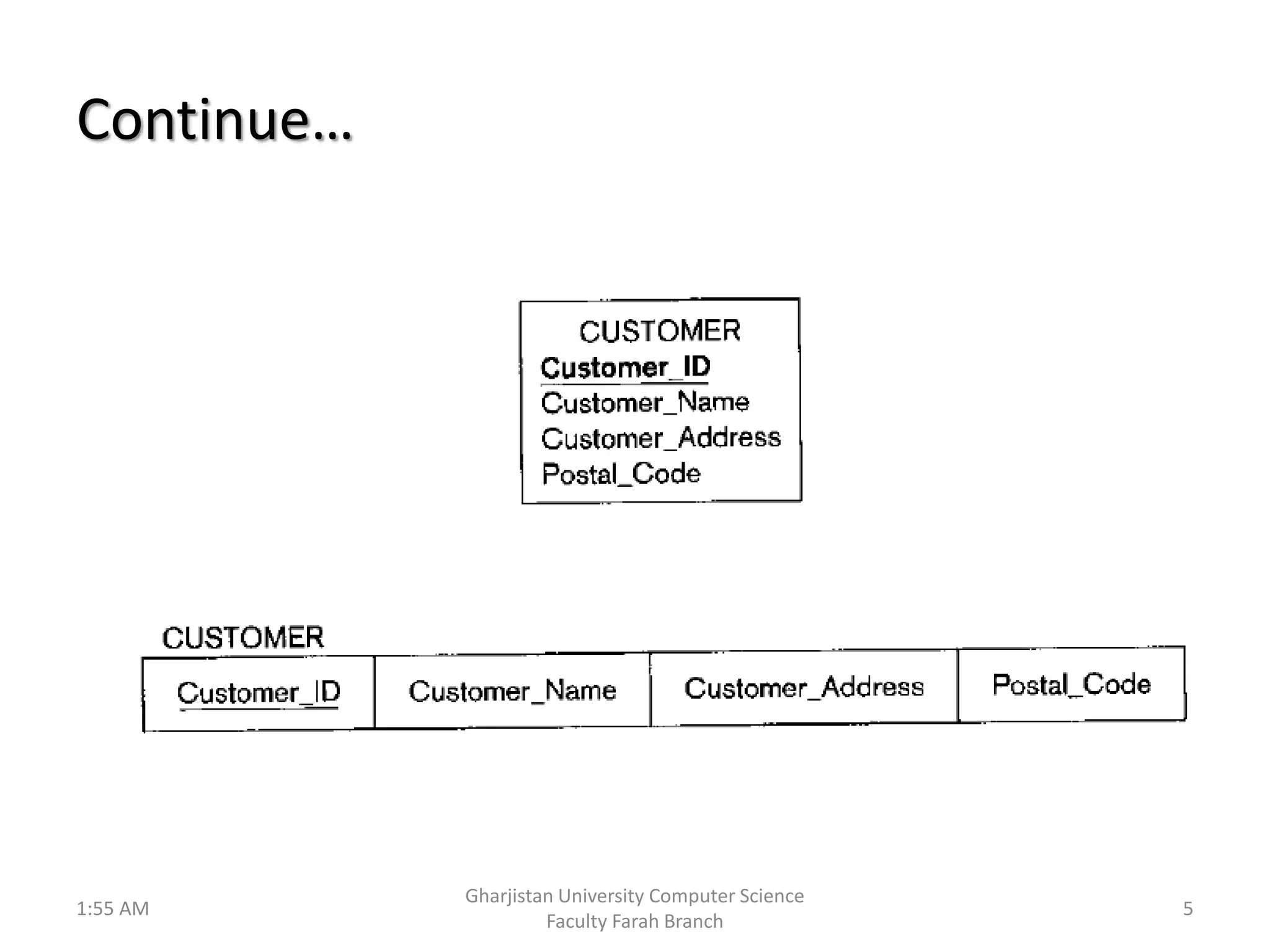

Continue…
1:55 AM
5

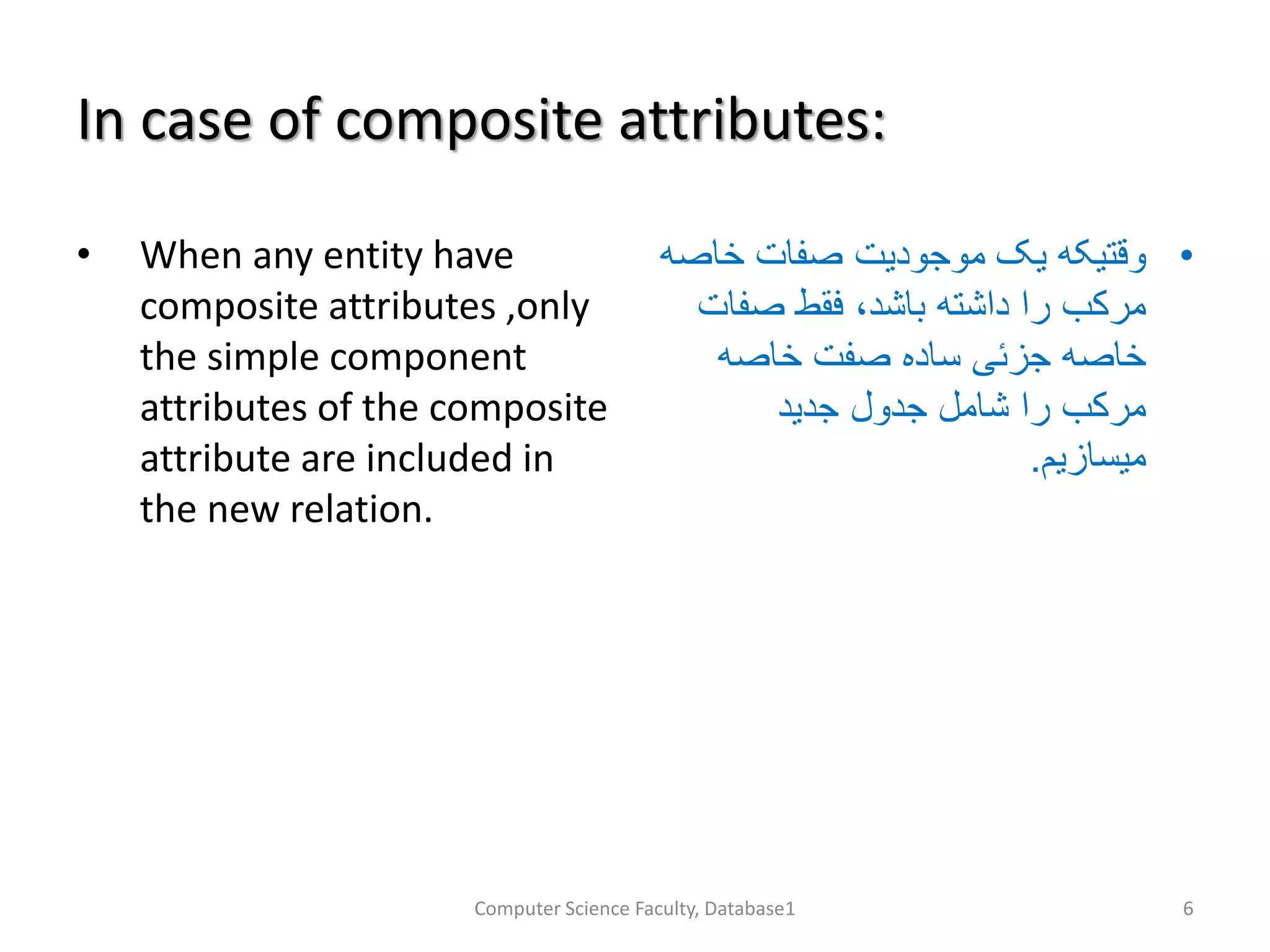

In case of composite attributes:
• When any entity have
composite attributes ,only
the simple component
attributes of the composite
attribute are included in
the new relation.
•‫خاص‬ ‫صفات‬ ‫موجودیت‬ ‫یک‬ ‫وقتیکه‬‫ه‬
‫صفا‬ ‫فقط‬ ،‫باشد‬ ‫داشته‬ ‫را‬ ‫مرکب‬‫ت‬
‫خاصه‬ ‫صفت‬ ‫ساده‬ ‫جزئی‬ ‫خاصه‬
‫جدید‬ ‫جدول‬ ‫شامل‬ ‫را‬ ‫مرکب‬
‫میسازیم‬.

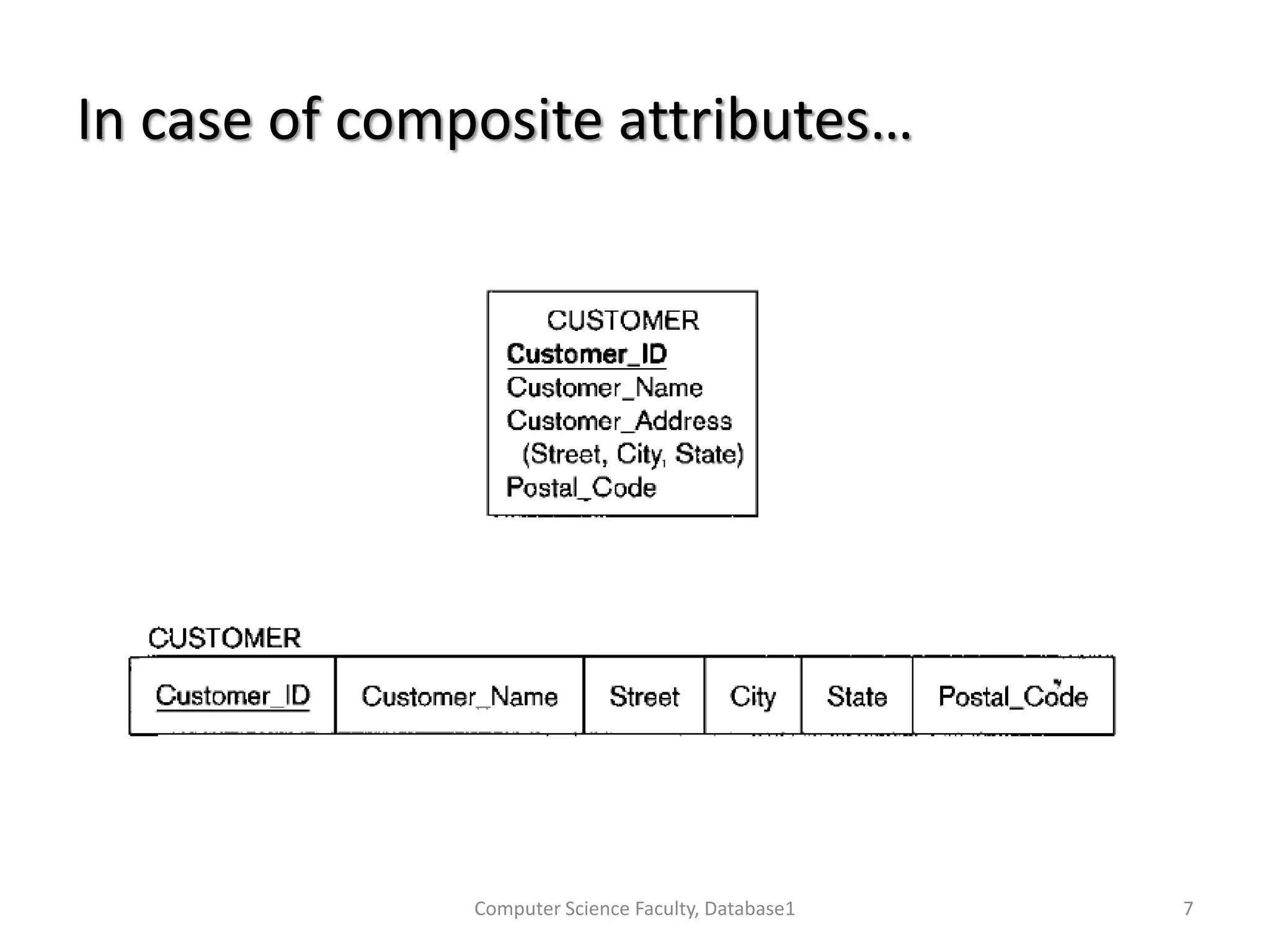

In case of composite attributes…

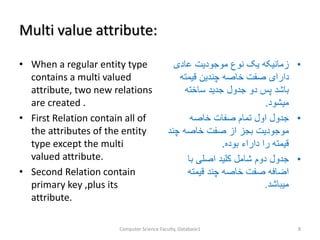

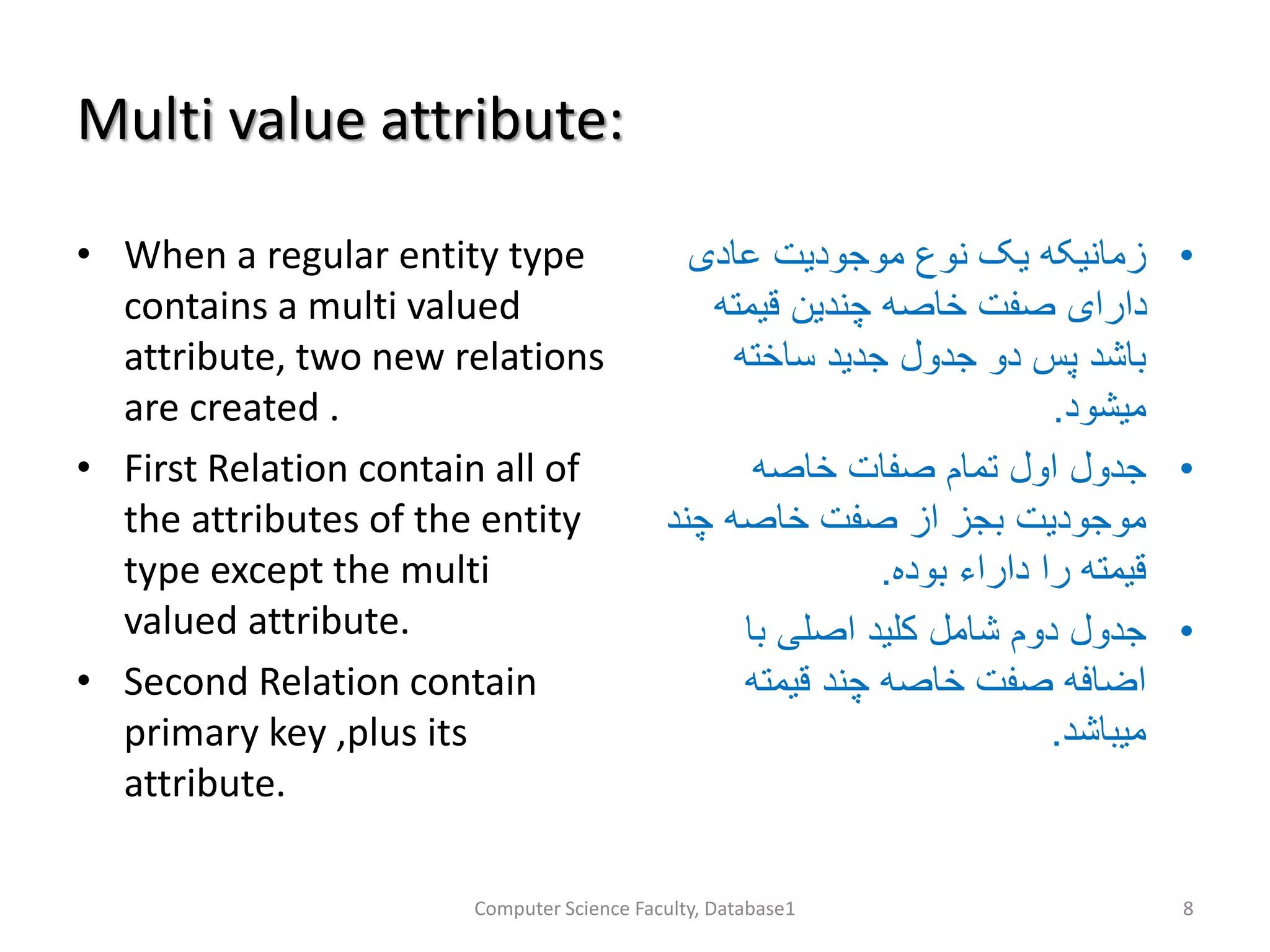

Multi value attribute:
• When a regular entity type
contains a multi valued
attribute, two new relations
are created .
• First Relation contain all of
the attributes of the entity
type except the multi
valued attribute.
• Second Relation contain
primary key ,plus its
attribute.
•‫عادی‬ ‫موجودیت‬ ‫نوع‬ ‫یک‬ ‫زمانیکه‬
‫قیمته‬ ‫چندین‬ ‫خاصه‬ ‫صفت‬ ‫دارای‬
‫ساخته‬ ‫جدید‬ ‫جدول‬ ‫دو‬ ‫پس‬ ‫باشد‬
‫میشود‬.
•‫خاصه‬ ‫صفات‬ ‫تمام‬ ‫اول‬ ‫جدول‬
‫چن‬ ‫خاصه‬ ‫صفت‬ ‫از‬ ‫بجز‬ ‫موجودیت‬‫د‬
‫بوده‬ ‫داراء‬ ‫را‬ ‫قیمته‬.
•‫با‬ ‫اصلی‬ ‫کلید‬ ‫شامل‬ ‫دوم‬ ‫جدول‬
‫قیمته‬ ‫چند‬ ‫خاصه‬ ‫صفت‬ ‫اضافه‬
‫میباشد‬.

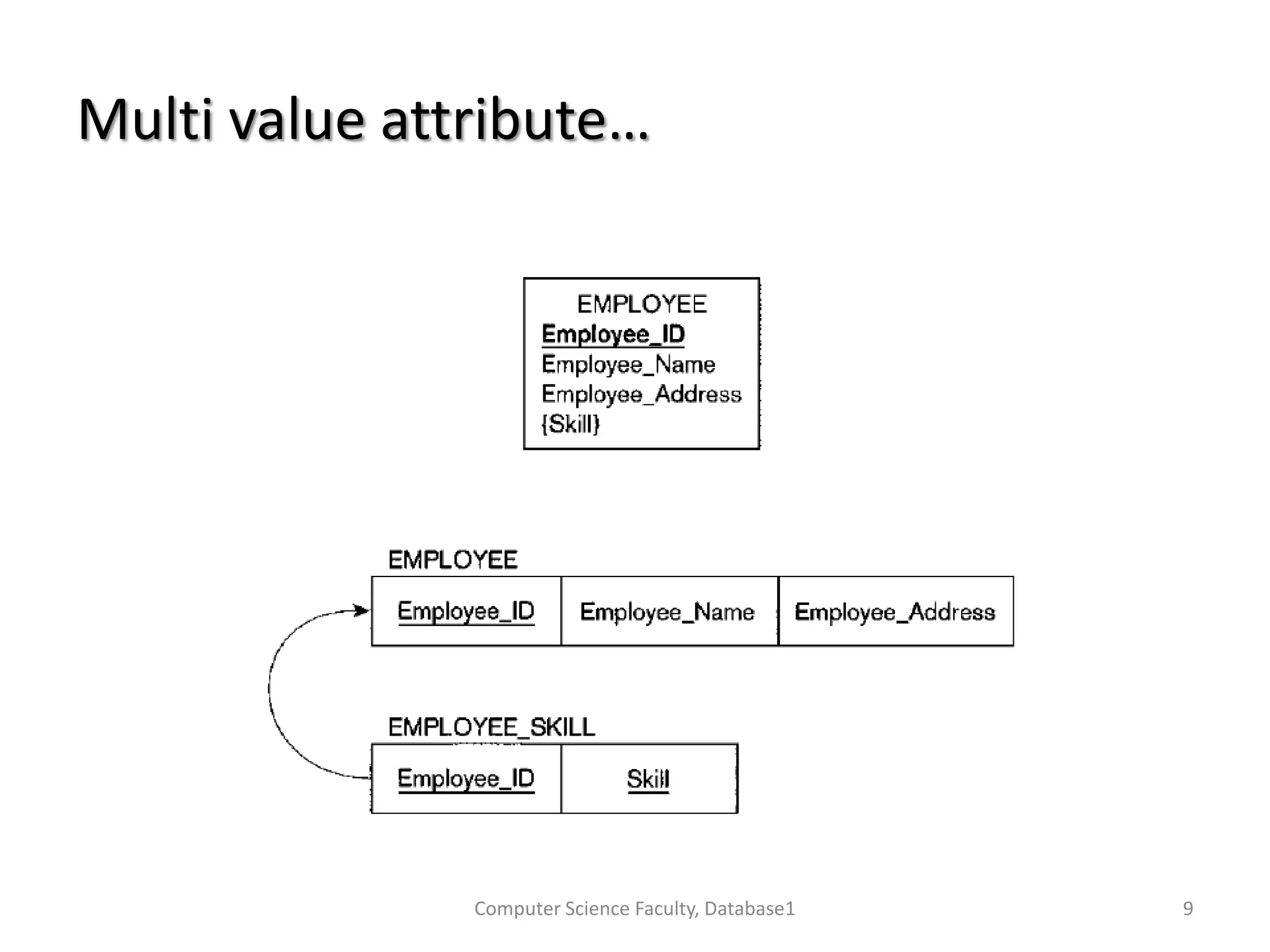

Multi value attribute…

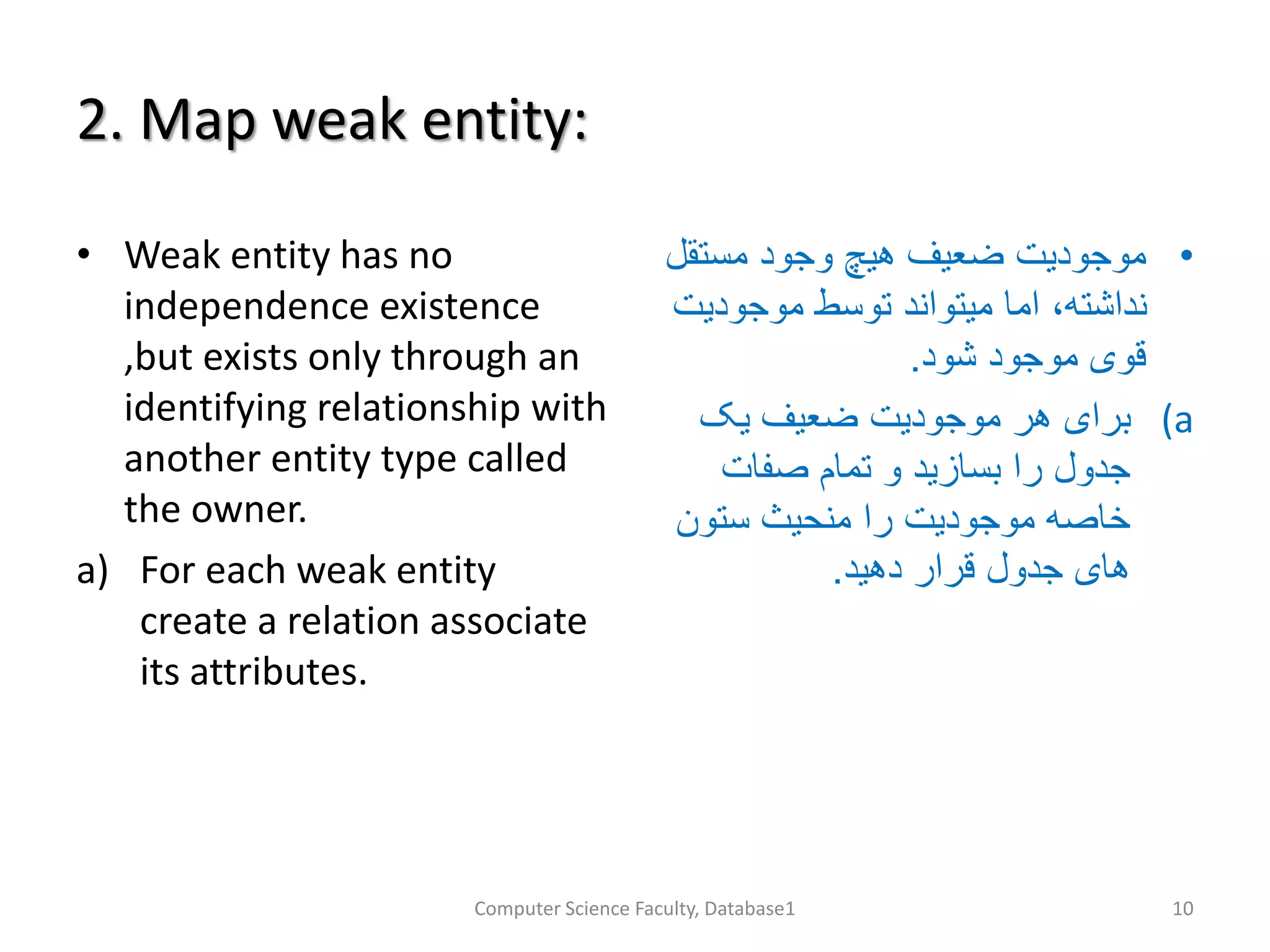

2. Map weak entity:
• Weak entity has no
independence existence
,but exists only through an
identifying relationship with
another entity type called
the owner.
a) For each weak entity
create a relation associate
its attributes.
•‫مستق‬ ‫وجود‬ ‫هیچ‬ ‫ضعیف‬ ‫موجودیت‬‫ل‬
‫موجودی‬ ‫توسط‬ ‫میتواند‬ ‫اما‬ ،‫نداشته‬‫ت‬
‫شود‬ ‫موجود‬ ‫قوی‬.
(a‫یک‬ ‫ضعیف‬ ‫موجودیت‬ ‫هر‬ ‫برای‬
‫صفات‬ ‫تمام‬ ‫و‬ ‫بسازید‬ ‫را‬ ‫جدول‬
‫ستون‬ ‫منحیث‬ ‫را‬ ‫موجودیت‬ ‫خاصه‬
‫دهید‬ ‫قرار‬ ‫جدول‬ ‫های‬.

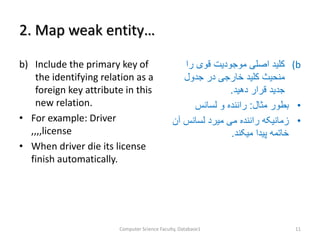

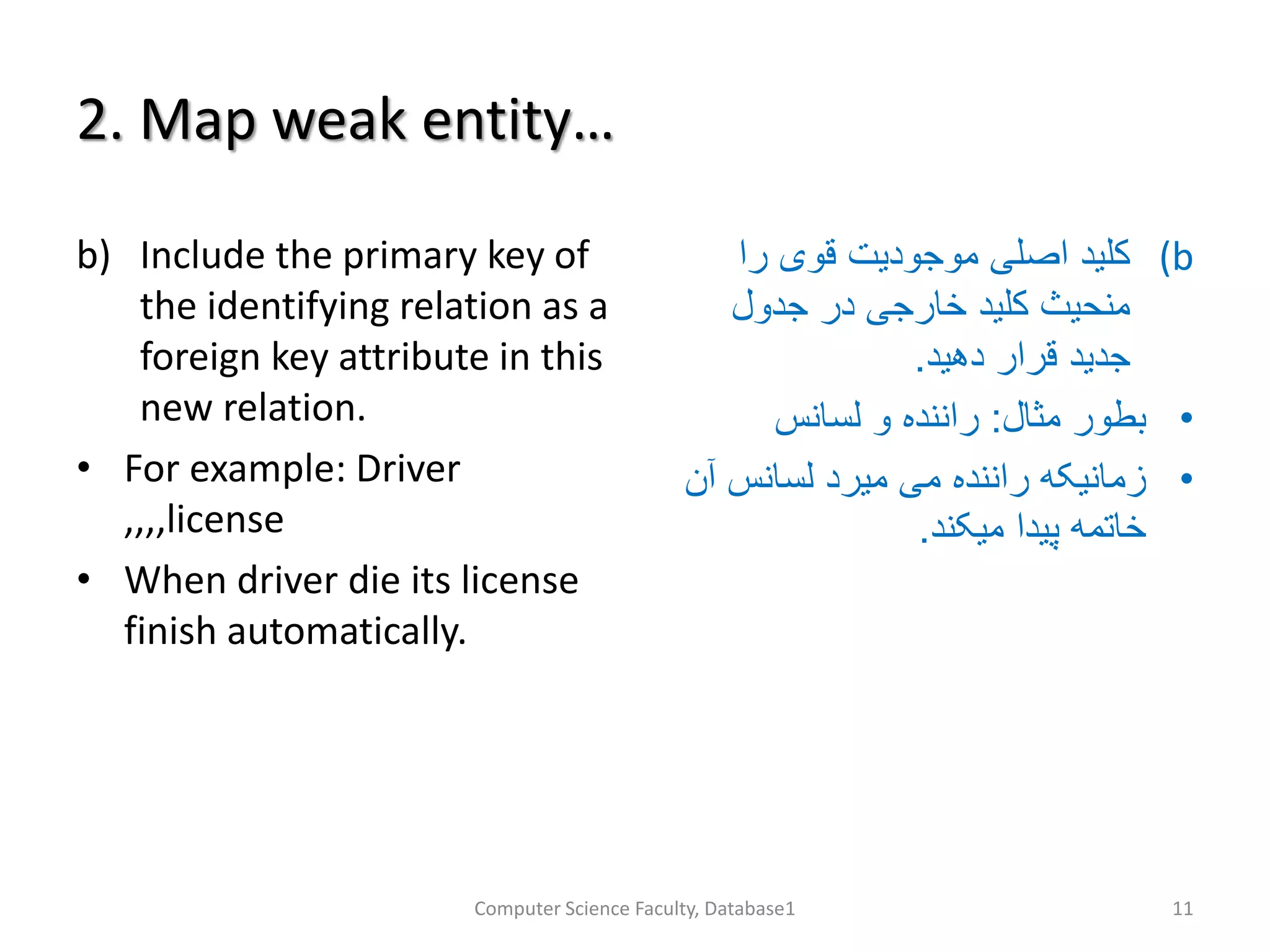

2. Map weak entity…
b) Include the primary key of
the identifying relation as a
foreign key attribute in this
new relation.
• For example: Driver
,,,,license
• When driver die its license
finish automatically.
(b‫را‬ ‫قوی‬ ‫موجودیت‬ ‫اصلی‬ ‫کلید‬
‫جدول‬ ‫در‬ ‫خارجی‬ ‫کلید‬ ‫منحیث‬
‫دهید‬ ‫قرار‬ ‫جدید‬.
•‫مثال‬ ‫بطور‬:‫لسانس‬ ‫و‬ ‫راننده‬
•‫آن‬ ‫لسانس‬ ‫میرد‬ ‫می‬ ‫راننده‬ ‫زمانیکه‬
‫میکند‬ ‫پیدا‬ ‫خاتمه‬.

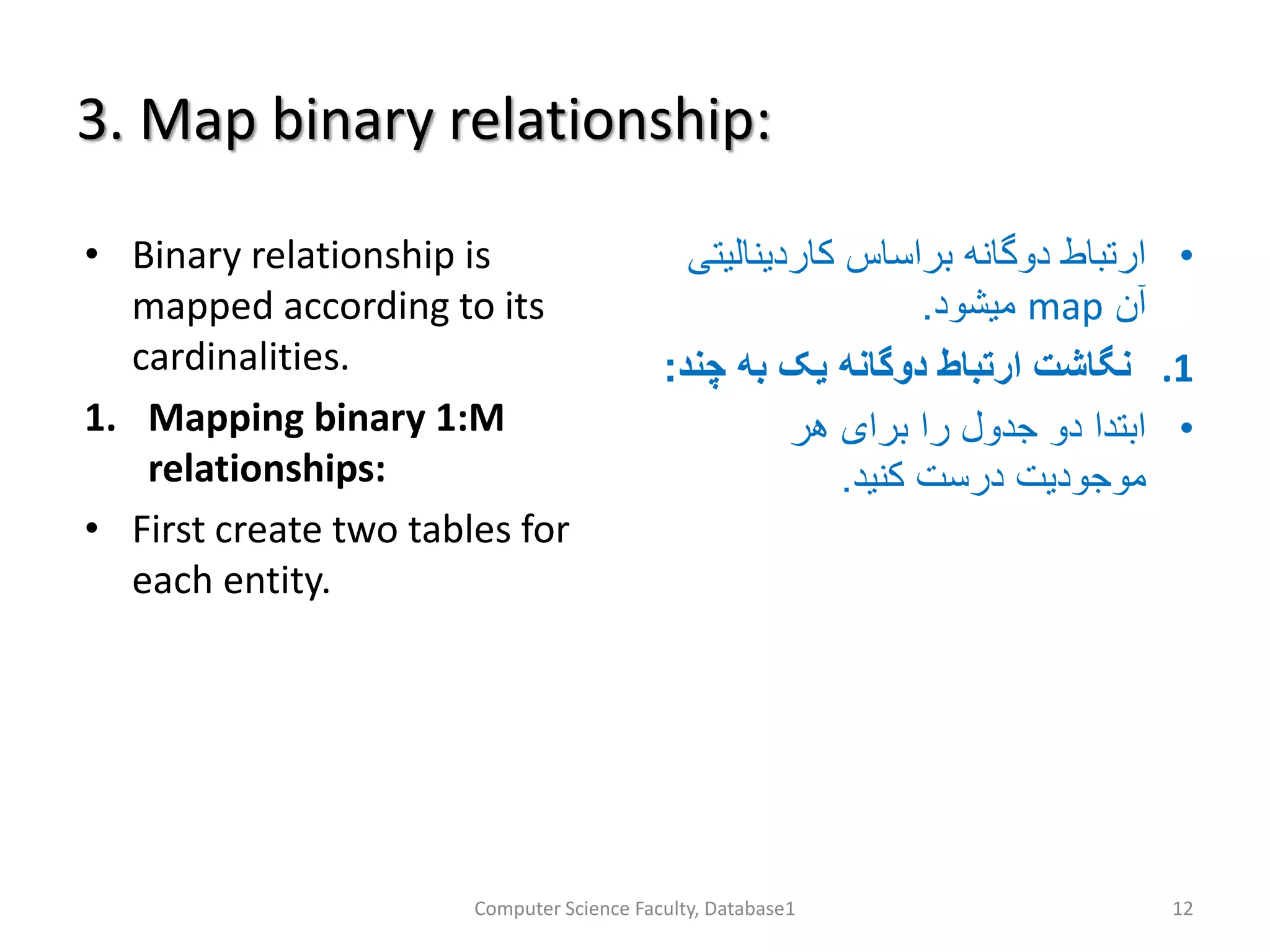

3. Map binary relationship:
• Binary relationship is
mapped according to its
cardinalities.
1. Mapping binary 1:M
relationships:
• First create two tables for
each entity.
•‫کاردینال‬ ‫براساس‬ ‫دوگانه‬ ‫ارتباط‬‫یتی‬
‫آن‬map‫میشود‬.
.1‫چ‬ ‫به‬ ‫یک‬ ‫دوگانه‬ ‫ارتباط‬ ‫نگاشت‬‫ند‬:
•‫هر‬ ‫برای‬ ‫را‬ ‫جدول‬ ‫دو‬ ‫ابتدا‬
‫کنید‬ ‫درست‬ ‫موجودیت‬.

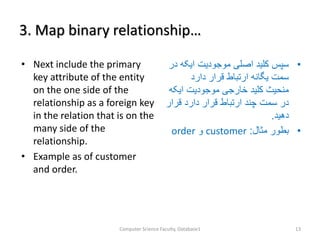

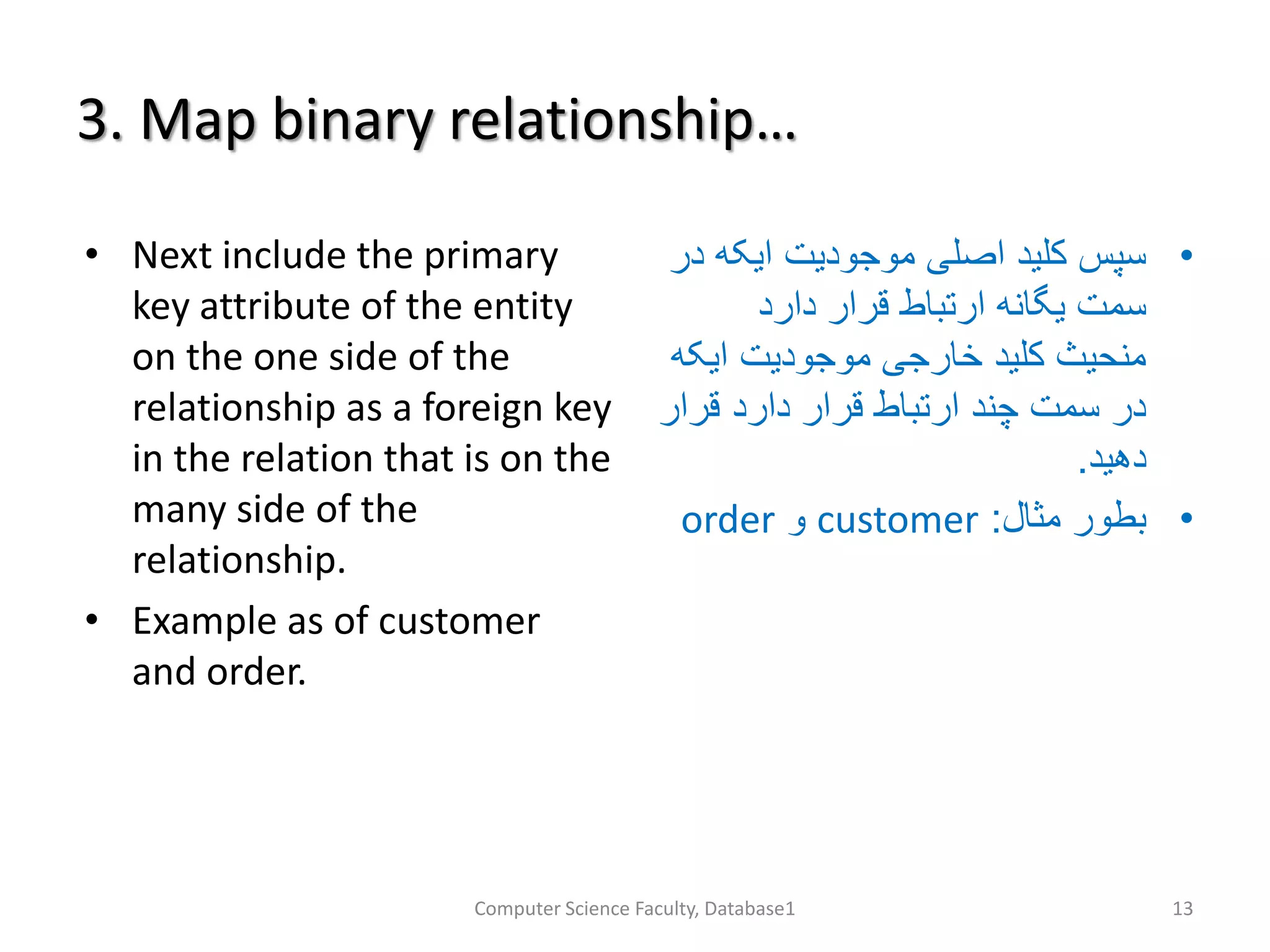

3. Map binary relationship…
• Next include the primary
key attribute of the entity
on the one side of the
relationship as a foreign key
in the relation that is on the
many side of the
relationship.

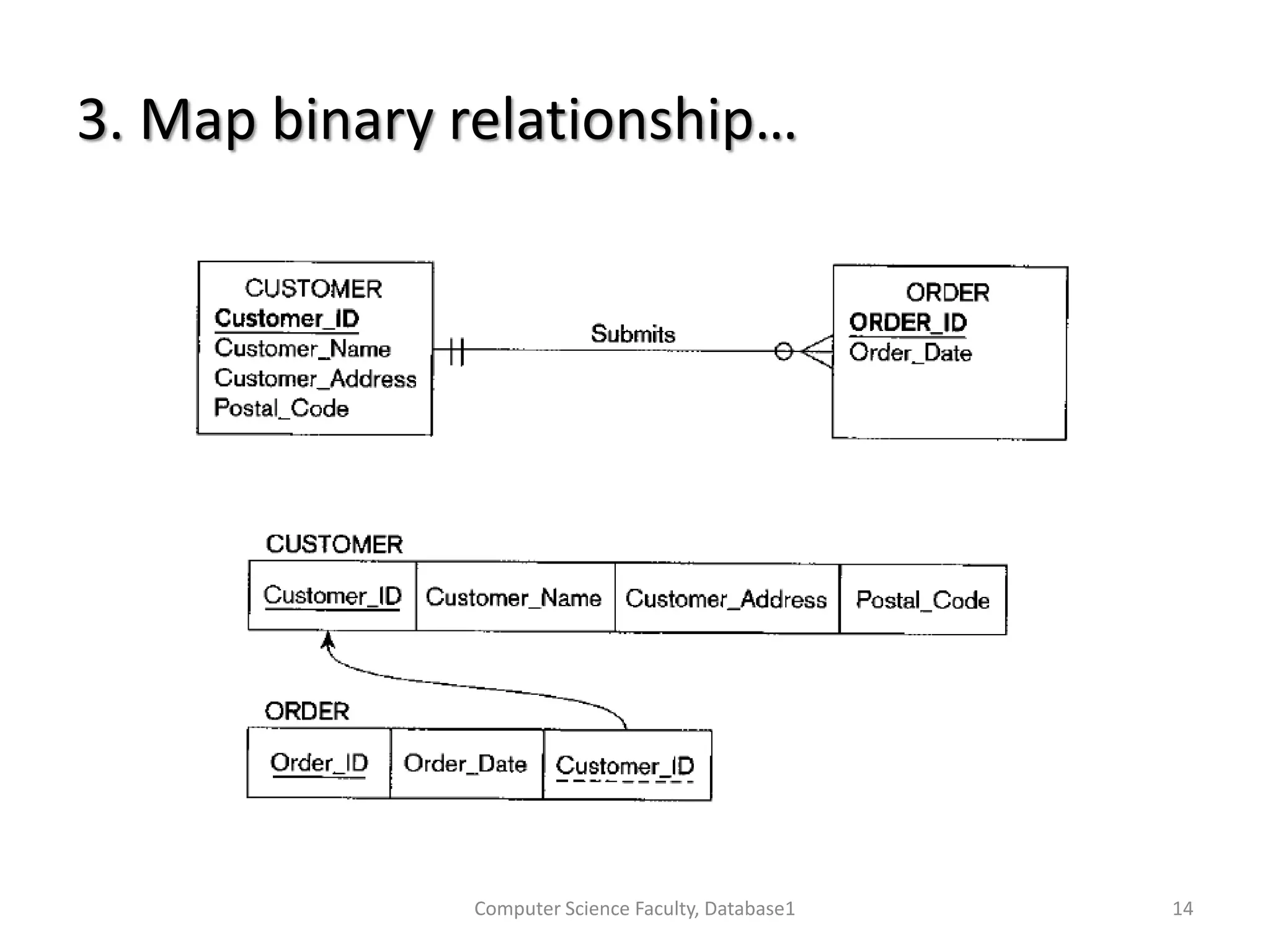

• Example as of customer
and order.
•‫ایک‬ ‫موجودیت‬ ‫اصلی‬ ‫کلید‬ ‫سپس‬‫در‬ ‫ه‬
‫دارد‬ ‫قرار‬ ‫ارتباط‬ ‫یگانه‬ ‫سمت‬
‫ایک‬ ‫موجودیت‬ ‫خارجی‬ ‫کلید‬ ‫منحیث‬‫ه‬
‫قرا‬ ‫دارد‬ ‫قرار‬ ‫ارتباط‬ ‫چند‬ ‫سمت‬ ‫در‬‫ر‬
‫دهید‬.
•‫مثال‬ ‫بطور‬:customer‫و‬order

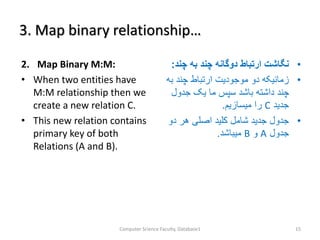

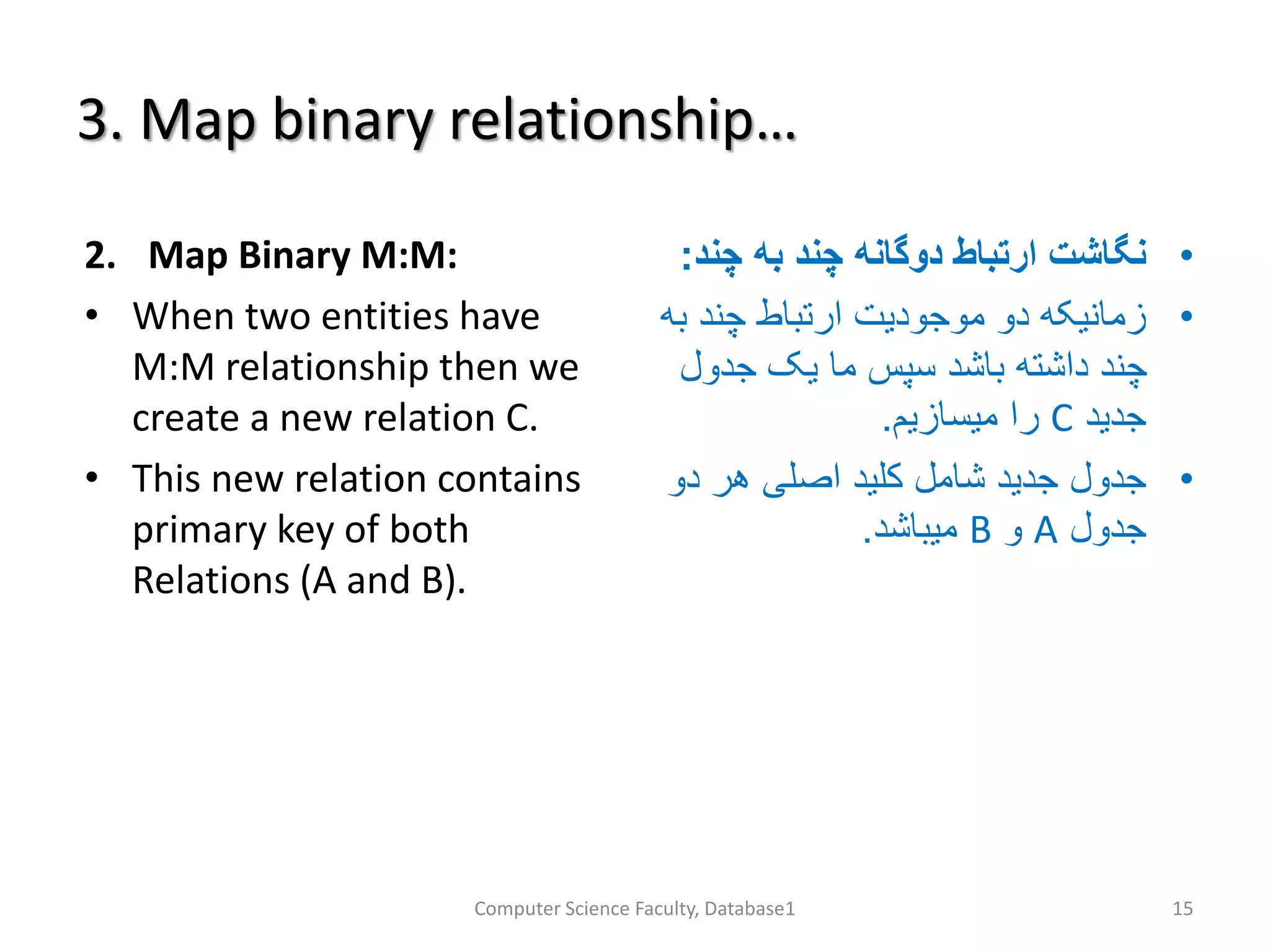

2. Map Binary M:M:
• When two entities have
M:M relationship then we
create a new relation C.
• This new relation contains
primary key of both
Relations (A and B).
•‫دوگانه‬ ‫ارتباط‬ ‫نگاشت‬‫به‬ ‫چند‬‫چن‬‫د‬:
•‫ب‬ ‫چند‬ ‫ارتباط‬ ‫موجودیت‬ ‫دو‬ ‫زمانیکه‬‫ه‬
‫جدو‬ ‫یک‬ ‫ما‬ ‫سپس‬ ‫باشد‬ ‫داشته‬ ‫چند‬‫ل‬
‫جدید‬C‫میسازیم‬ ‫را‬.
•‫د‬ ‫هر‬ ‫اصلی‬ ‫کلید‬ ‫شامل‬ ‫جدید‬ ‫جدول‬‫و‬
‫جدول‬A‫و‬B‫میباشد‬.

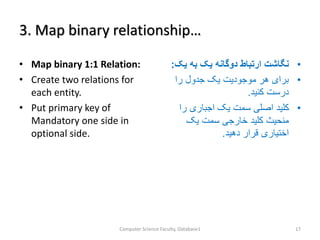

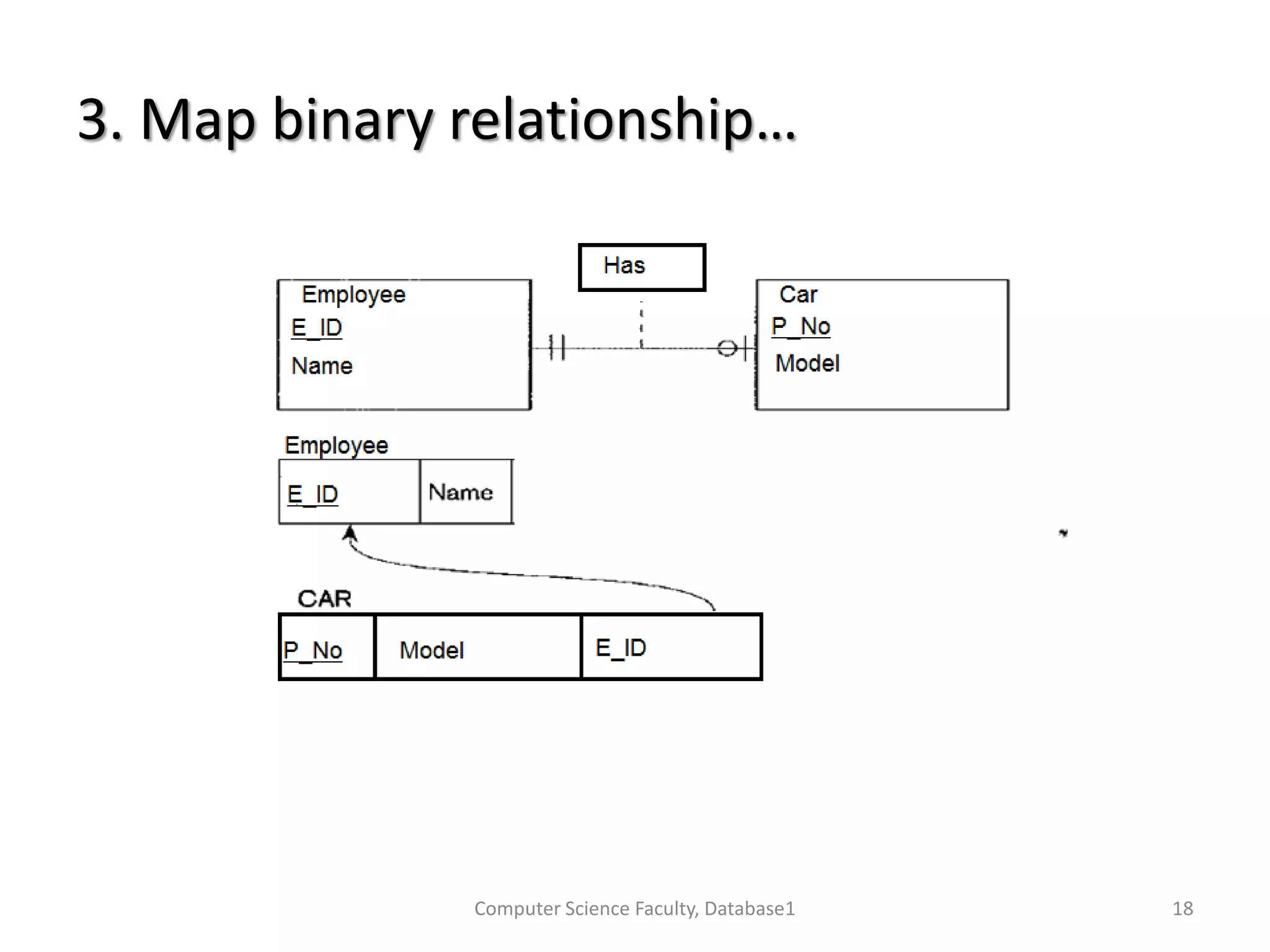

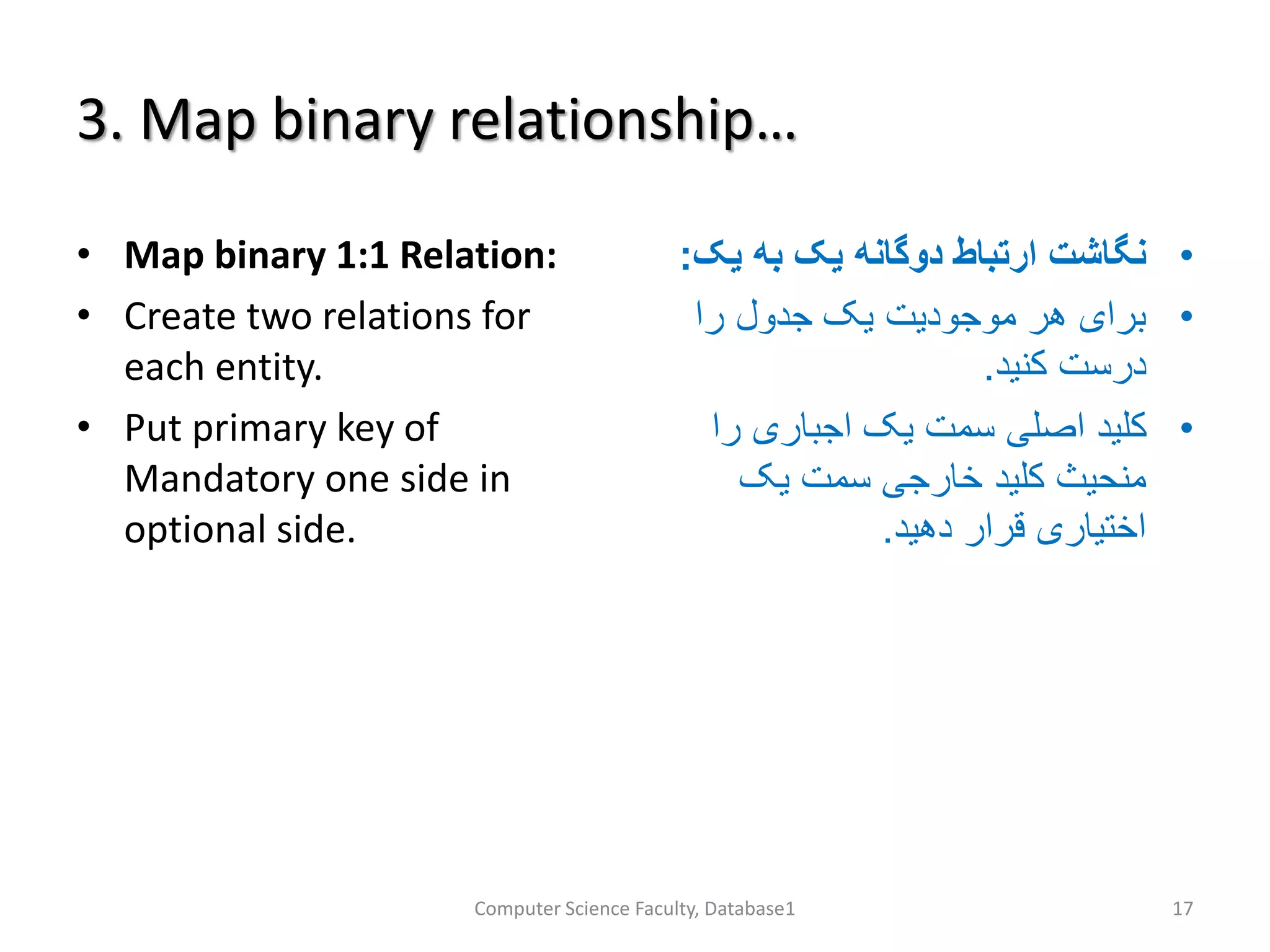

• Map binary 1:1 Relation:
• Create two relations for
each entity.
• Put primary key of
Mandatory one side in
optional side.
•‫به‬ ‫یک‬ ‫دوگانه‬ ‫ارتباط‬ ‫نگاشت‬‫یک‬:
•‫را‬ ‫جدول‬ ‫یک‬ ‫موجودیت‬ ‫هر‬ ‫برای‬
‫کنید‬ ‫درست‬.
•‫را‬ ‫اجباری‬ ‫یک‬ ‫سمت‬ ‫اصلی‬ ‫کلید‬
‫یک‬ ‫سمت‬ ‫خارجی‬ ‫کلید‬ ‫منحیث‬
‫دهید‬ ‫قرار‬ ‫اختیاری‬.

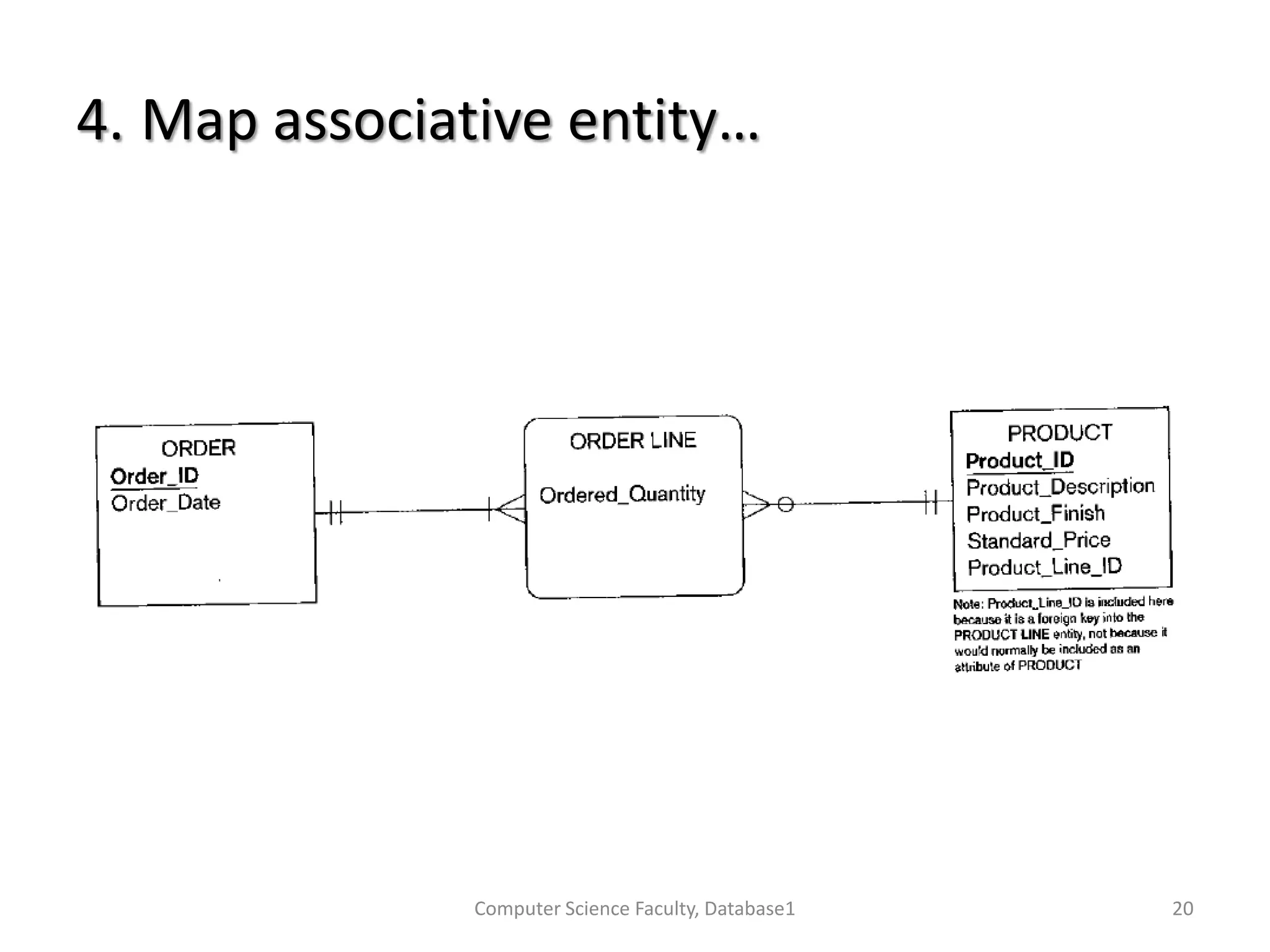

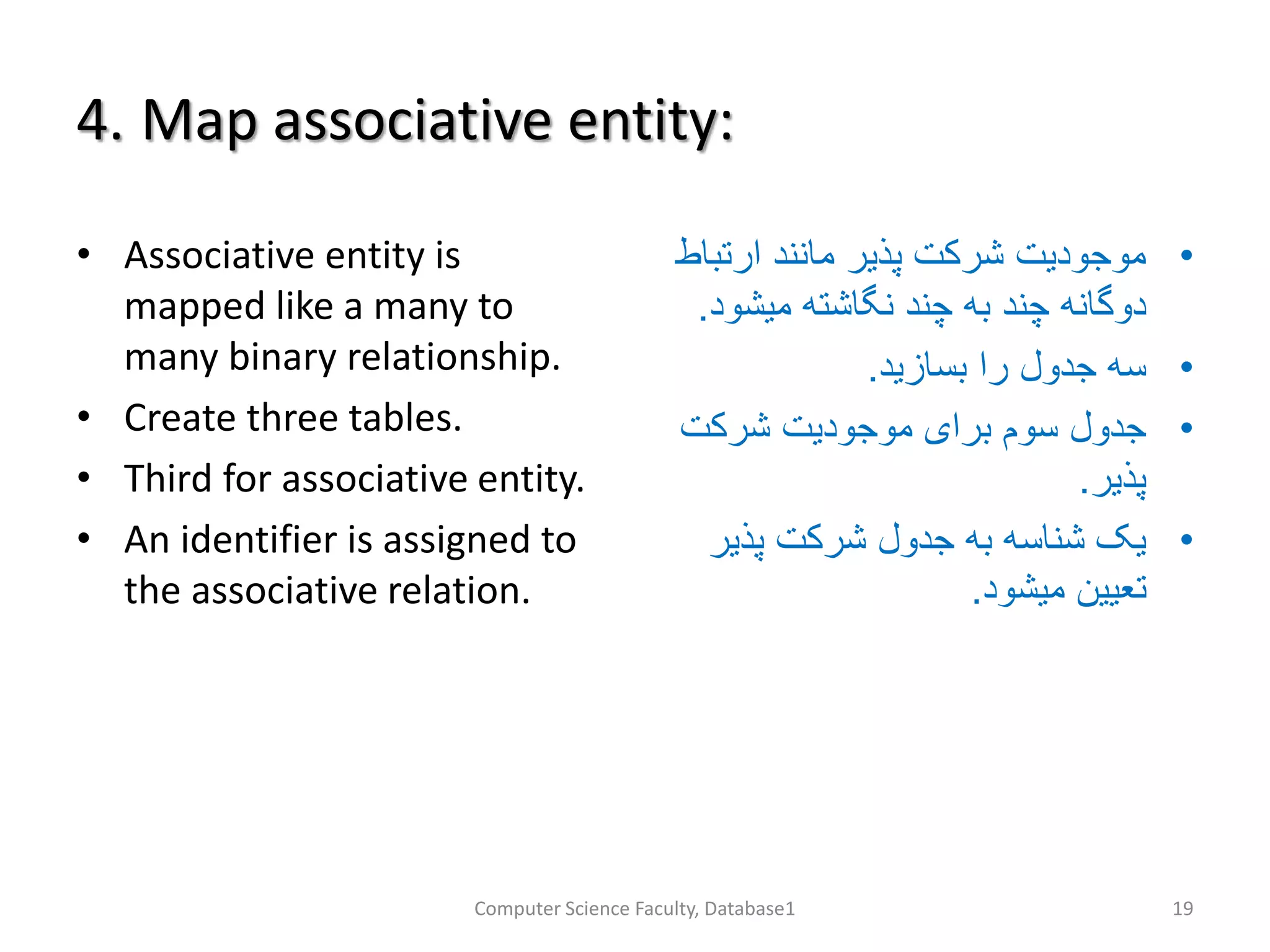

4. Map associative entity:
• Associative entity is
mapped like a many to
many binary relationship.
• Create three tables.
• Third for associative entity.
• An identifier is assigned to
the associative relation.
•‫ارتب‬ ‫مانند‬ ‫پذیر‬ ‫شرکت‬ ‫موجودیت‬‫اط‬
‫میشو‬ ‫نگاشته‬ ‫چند‬ ‫به‬ ‫چند‬ ‫دوگانه‬‫د‬.
•‫بسازید‬ ‫را‬ ‫جدول‬ ‫سه‬.
•‫شرکت‬ ‫موجودیت‬ ‫برای‬ ‫سوم‬ ‫جدول‬
‫پذیر‬.
•‫پذیر‬ ‫شرکت‬ ‫جدول‬ ‫به‬ ‫شناسه‬ ‫یک‬
‫میشود‬ ‫تعیین‬.

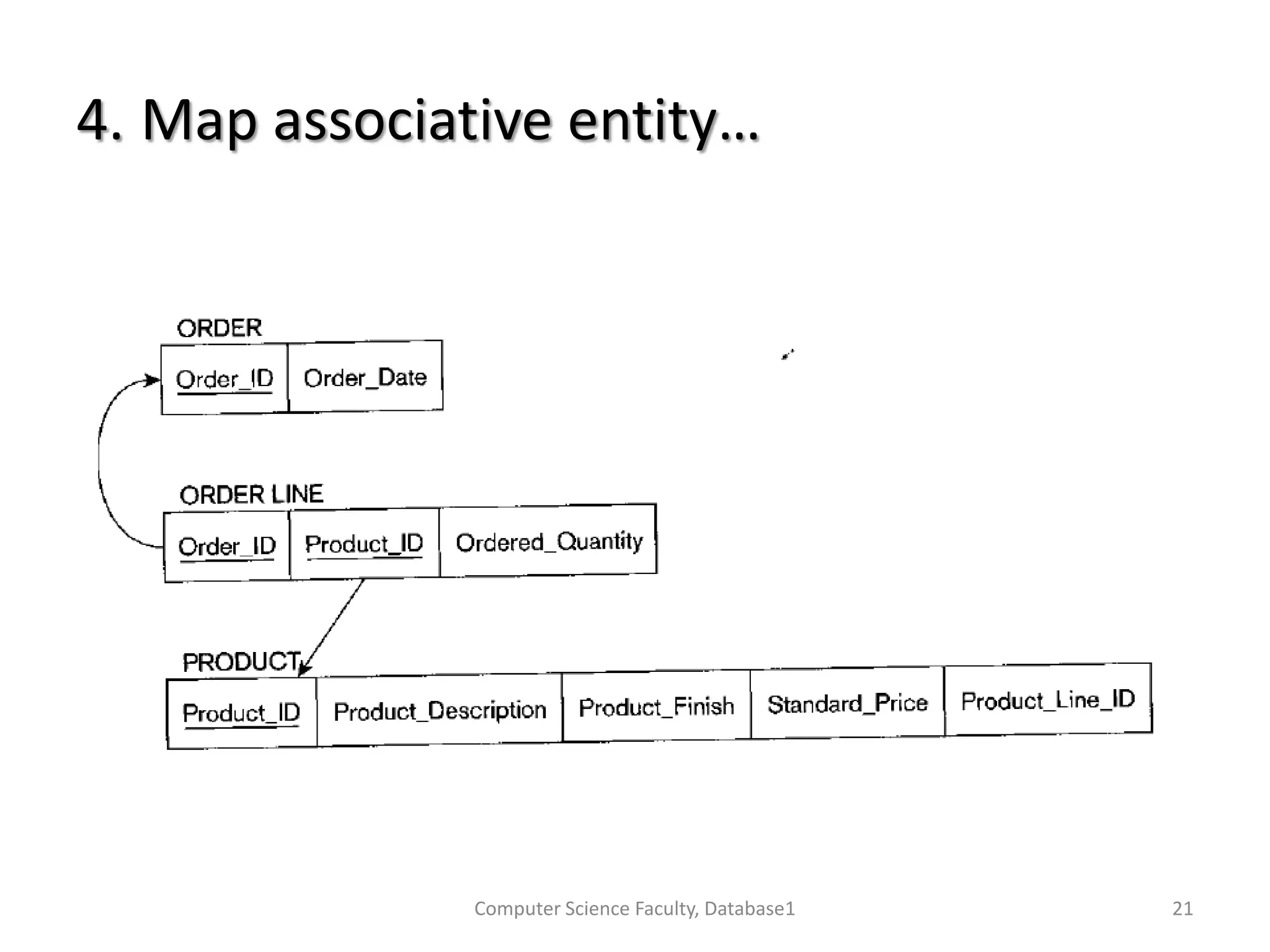

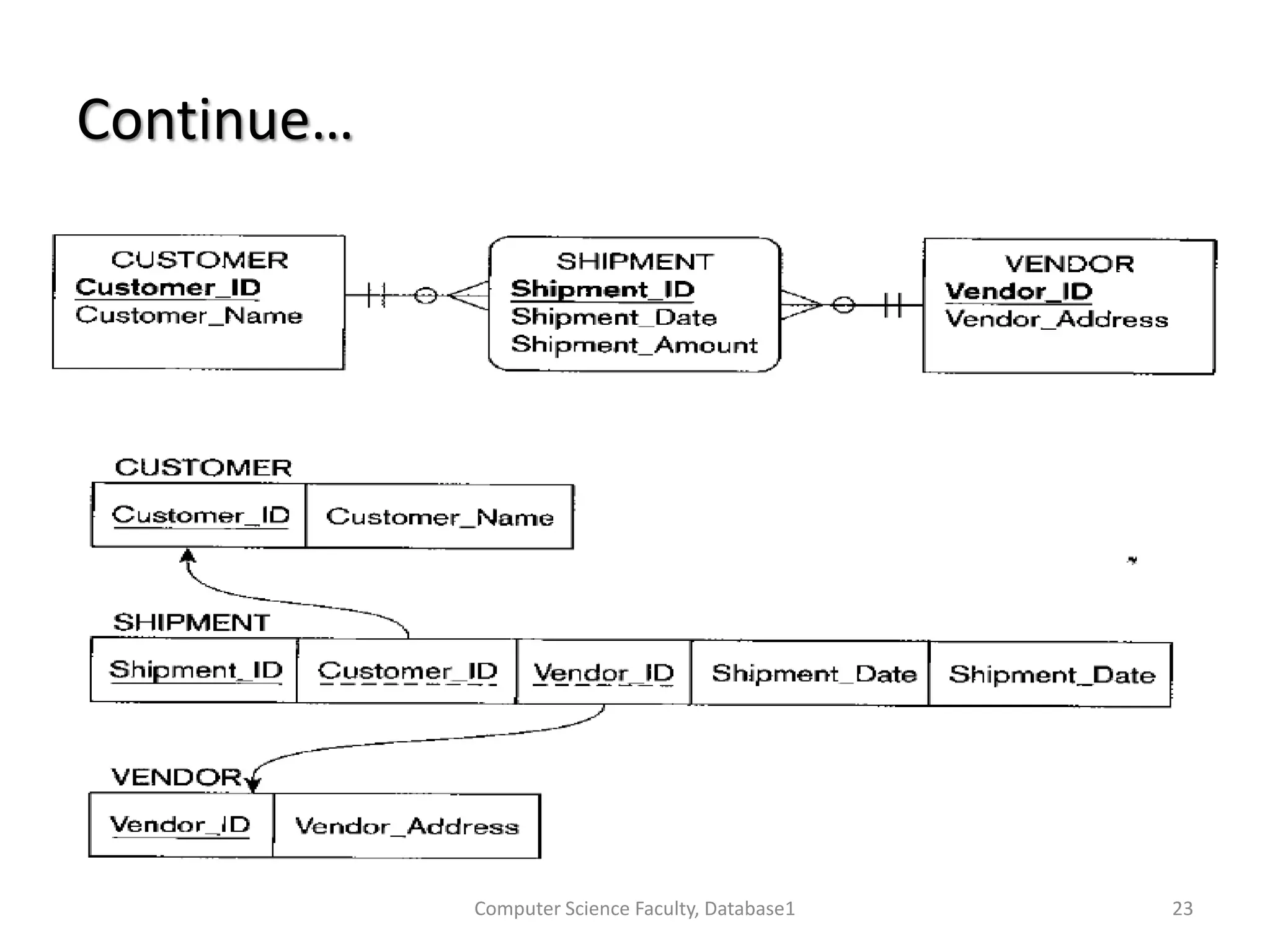

4. Map associative entity…

Continue…

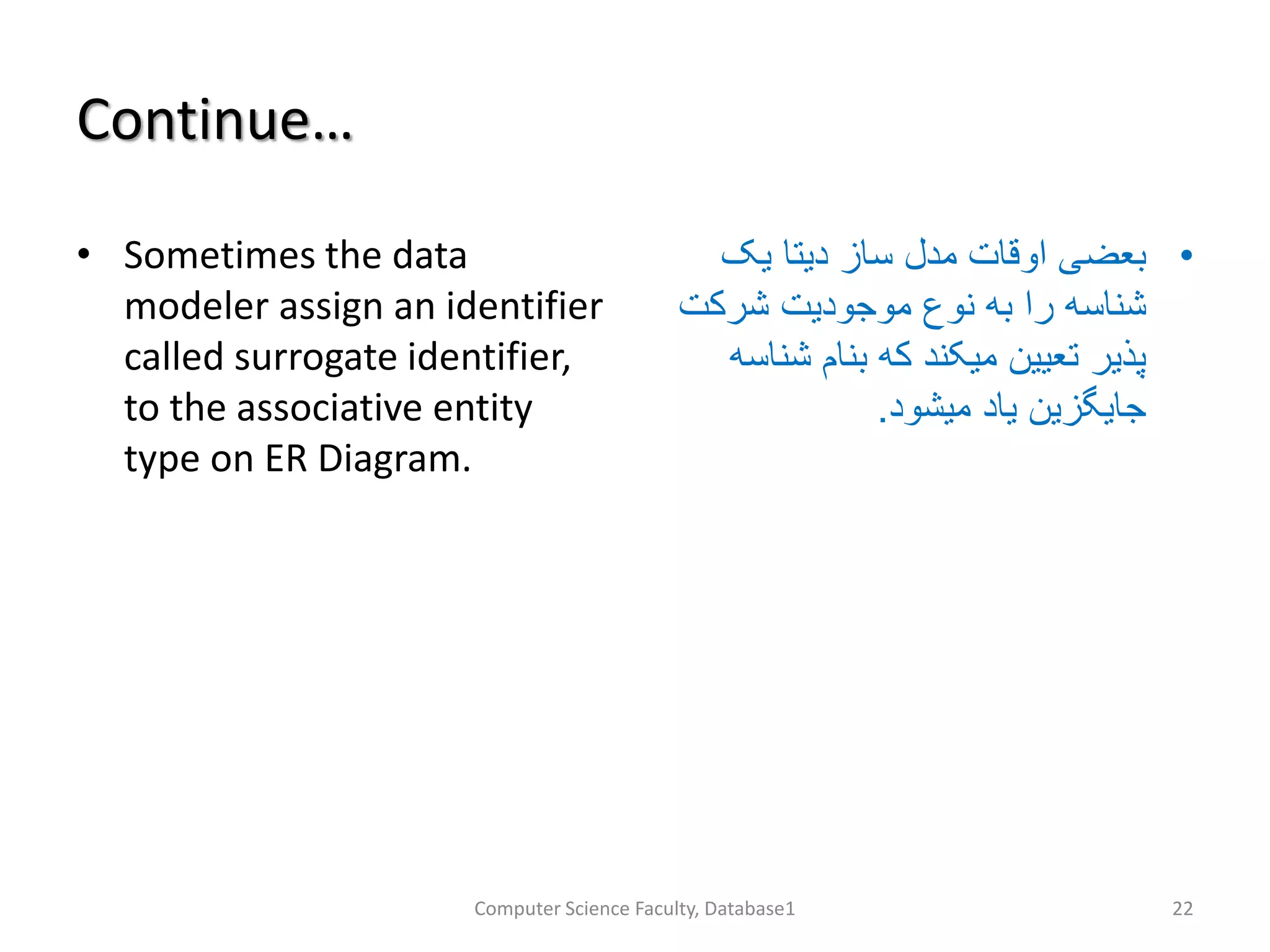

• Sometimes the data
modeler assign an identifier
called surrogate identifier,
to the associative entity
type on ER Diagram.
•‫یک‬ ‫دیتا‬ ‫ساز‬ ‫مدل‬ ‫اوقات‬ ‫بعضی‬
‫شرکت‬ ‫موجودیت‬ ‫نوع‬ ‫به‬ ‫را‬ ‫شناسه‬
‫شن‬ ‫بنام‬ ‫که‬ ‫میکند‬ ‫تعیین‬ ‫پذیر‬‫اسه‬
‫میشود‬ ‫یاد‬ ‫جایگزین‬.

Continue…

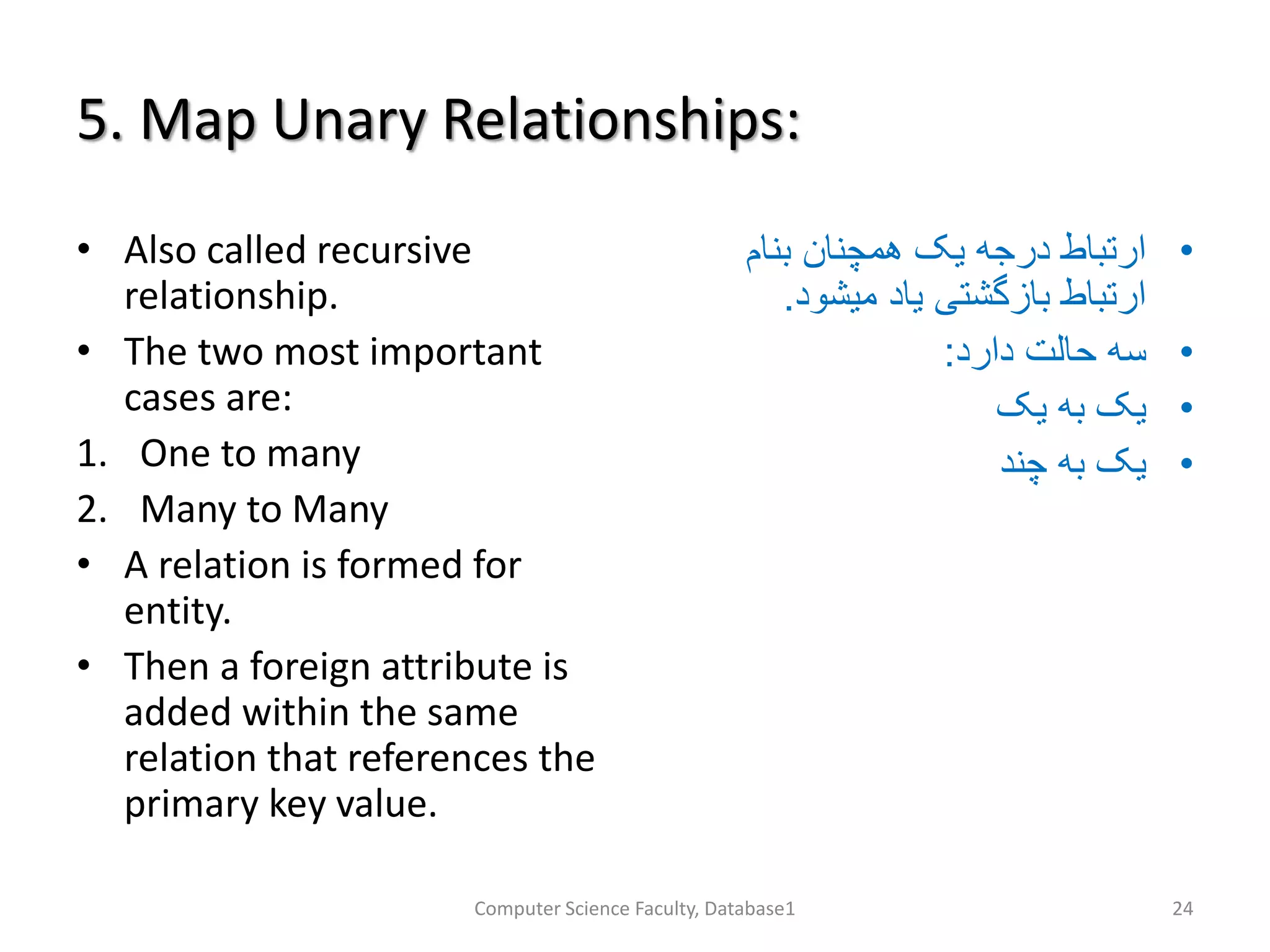

5. Map Unary Relationships:
• Also called recursive
relationship.
• The two most important
cases are:
1. One to many
2. Many to Many
• A relation is formed for
entity.
• Then a foreign attribute is
added within the same
relation that references the
primary key value.
•‫بنام‬ ‫همچنان‬ ‫یک‬ ‫درجه‬ ‫ارتباط‬
‫میشود‬ ‫یاد‬ ‫بازگشتی‬ ‫ارتباط‬.
•‫دارد‬ ‫حالت‬ ‫سه‬:
•‫یک‬ ‫به‬ ‫یک‬
•‫چند‬ ‫به‬ ‫یک‬

Continue…

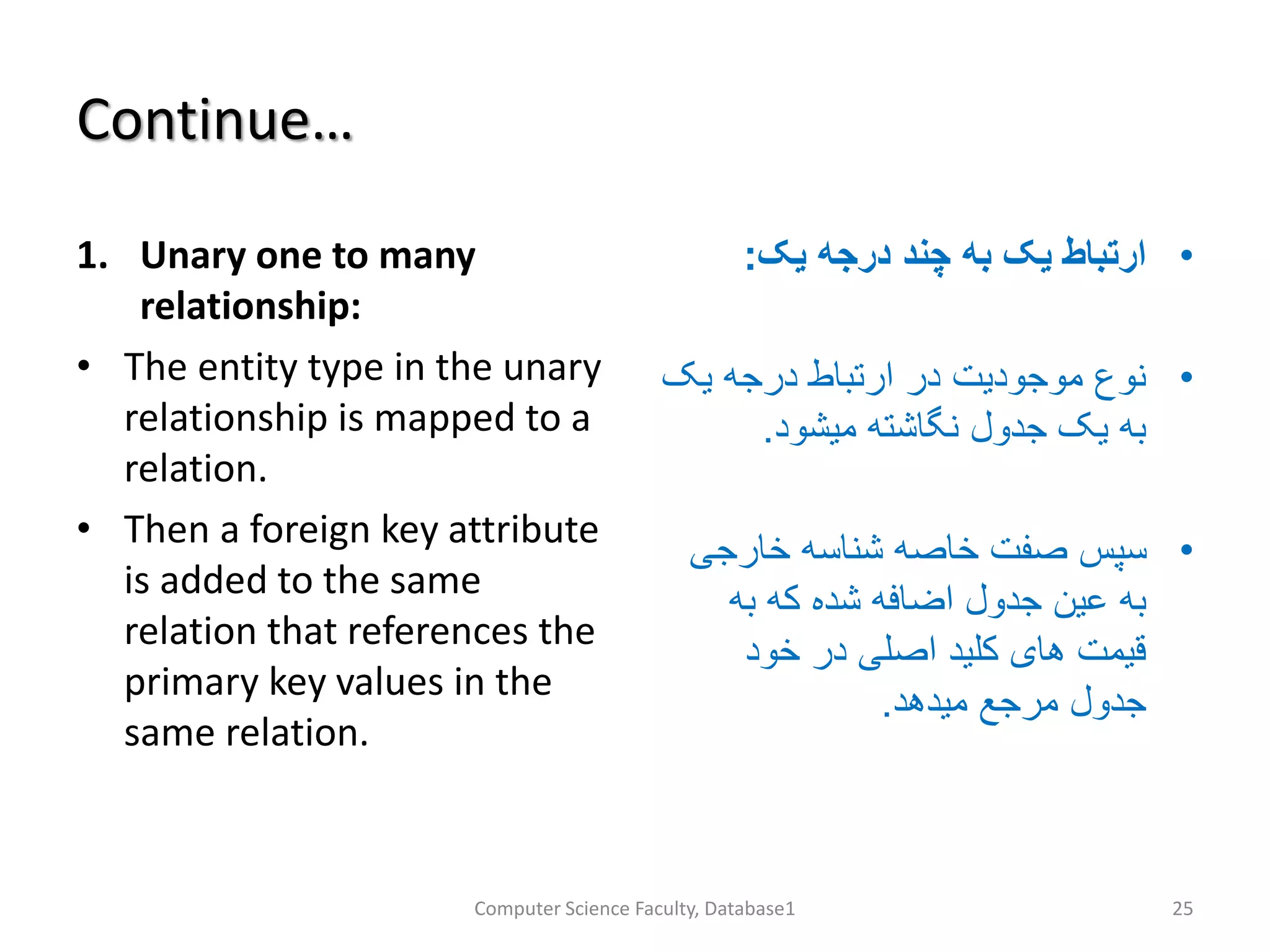

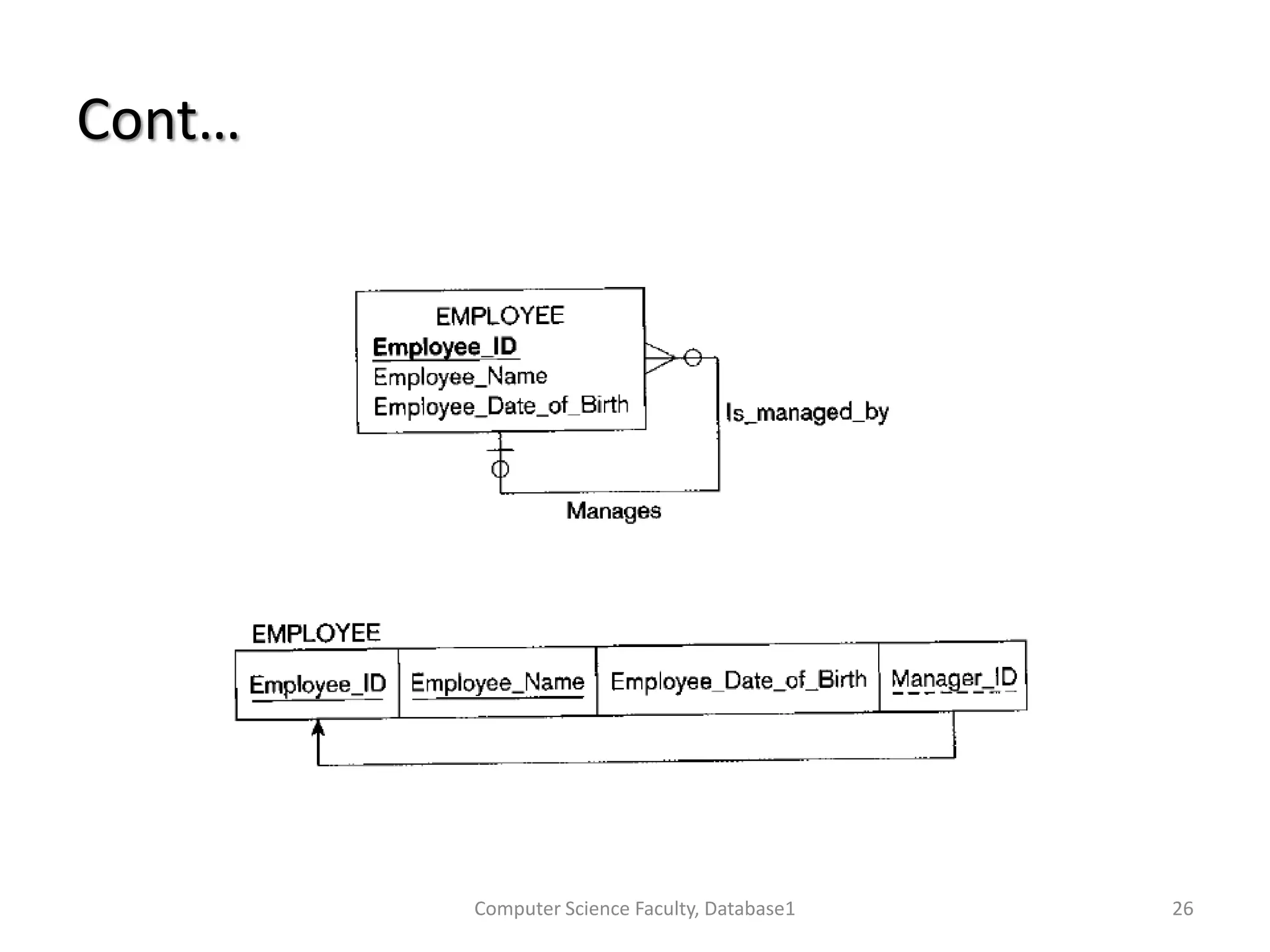

1. Unary one to many
relationship:
• The entity type in the unary
relationship is mapped to a
relation.
• Then a foreign key attribute
is added to the same
relation that references the
primary key values in the
same relation.
•‫یک‬ ‫درجه‬ ‫چند‬ ‫به‬ ‫یک‬ ‫ارتباط‬:
•‫یک‬ ‫درجه‬ ‫ارتباط‬ ‫در‬ ‫موجودیت‬ ‫نوع‬
‫میشود‬ ‫نگاشته‬ ‫جدول‬ ‫یک‬ ‫به‬.
•‫خارجی‬ ‫شناسه‬ ‫خاصه‬ ‫صفت‬ ‫سپس‬
‫به‬ ‫که‬ ‫شده‬ ‫اضافه‬ ‫جدول‬ ‫عین‬ ‫به‬
‫خود‬ ‫در‬ ‫اصلی‬ ‫کلید‬ ‫های‬ ‫قیمت‬
‫میدهد‬ ‫مرجع‬ ‫جدول‬.

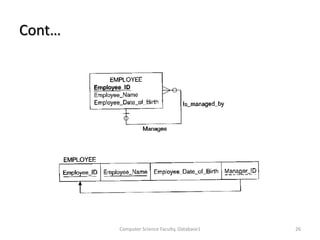

Cont…

Continue…

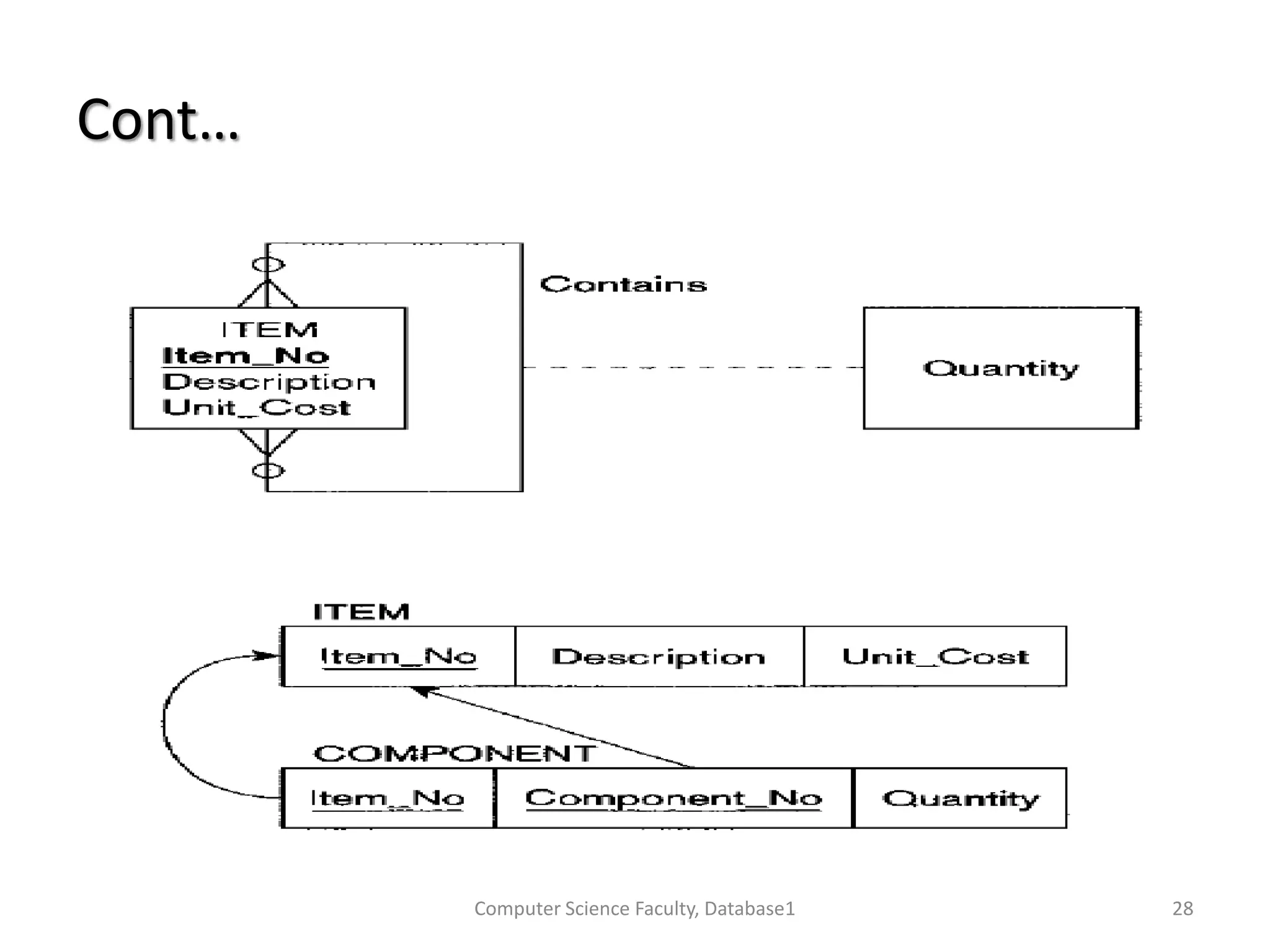

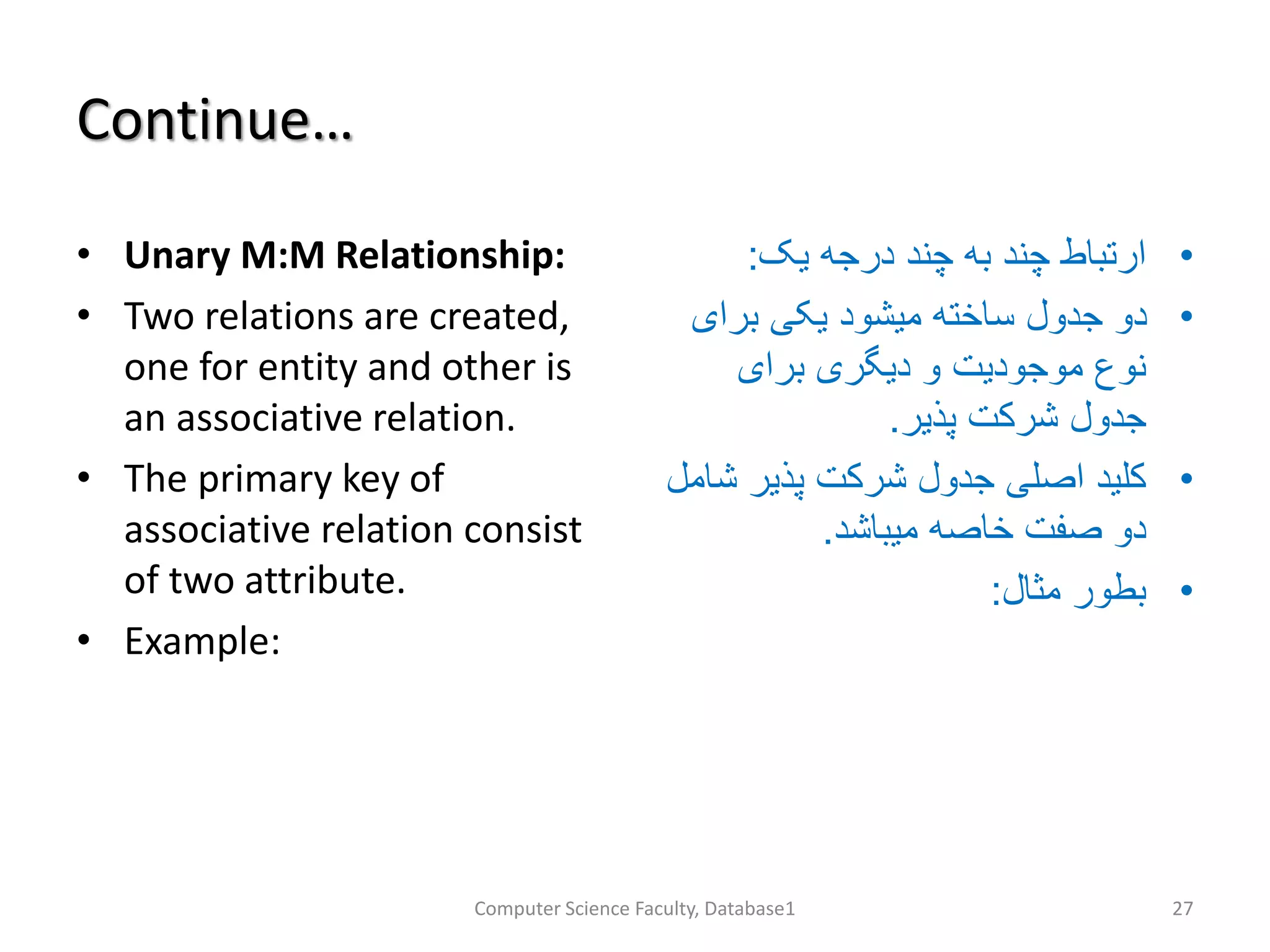

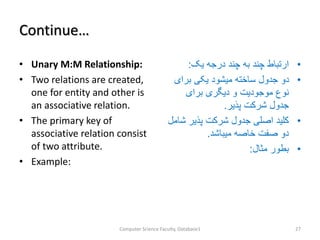

• Unary M:M Relationship:
• Two relations are created,
one for entity and other is
an associative relation.
• The primary key of
associative relation consist
of two attribute.
• Example:
•‫یک‬ ‫درجه‬ ‫چند‬ ‫به‬ ‫چند‬ ‫ارتباط‬:
•‫برای‬ ‫یکی‬ ‫میشود‬ ‫ساخته‬ ‫جدول‬ ‫دو‬
‫برای‬ ‫دیگری‬ ‫و‬ ‫موجودیت‬ ‫نوع‬
‫پذیر‬ ‫شرکت‬ ‫جدول‬.
•‫ش‬ ‫پذیر‬ ‫شرکت‬ ‫جدول‬ ‫اصلی‬ ‫کلید‬‫امل‬
‫میباشد‬ ‫خاصه‬ ‫صفت‬ ‫دو‬.
•‫مثال‬ ‫بطور‬:

Cont…

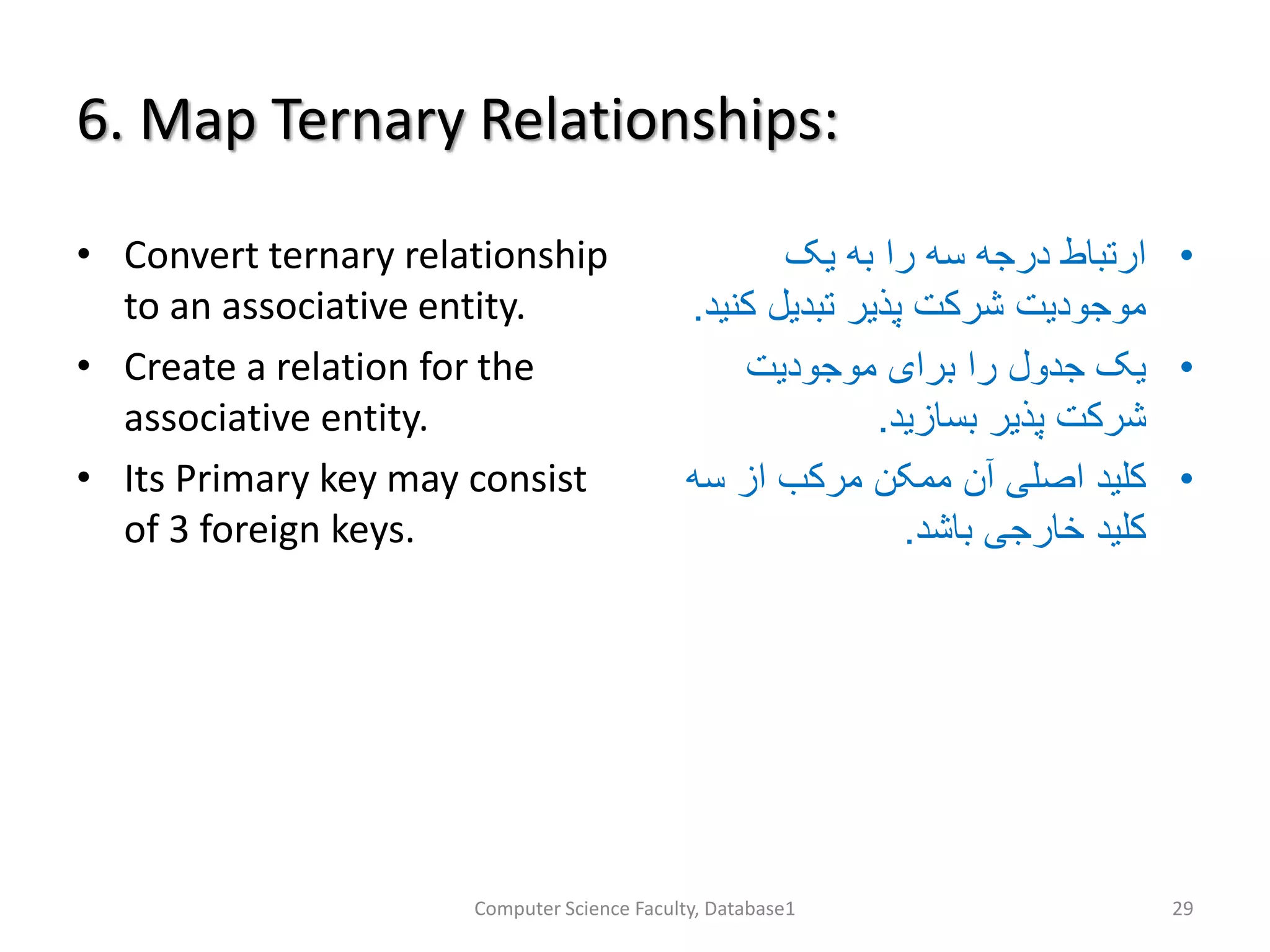

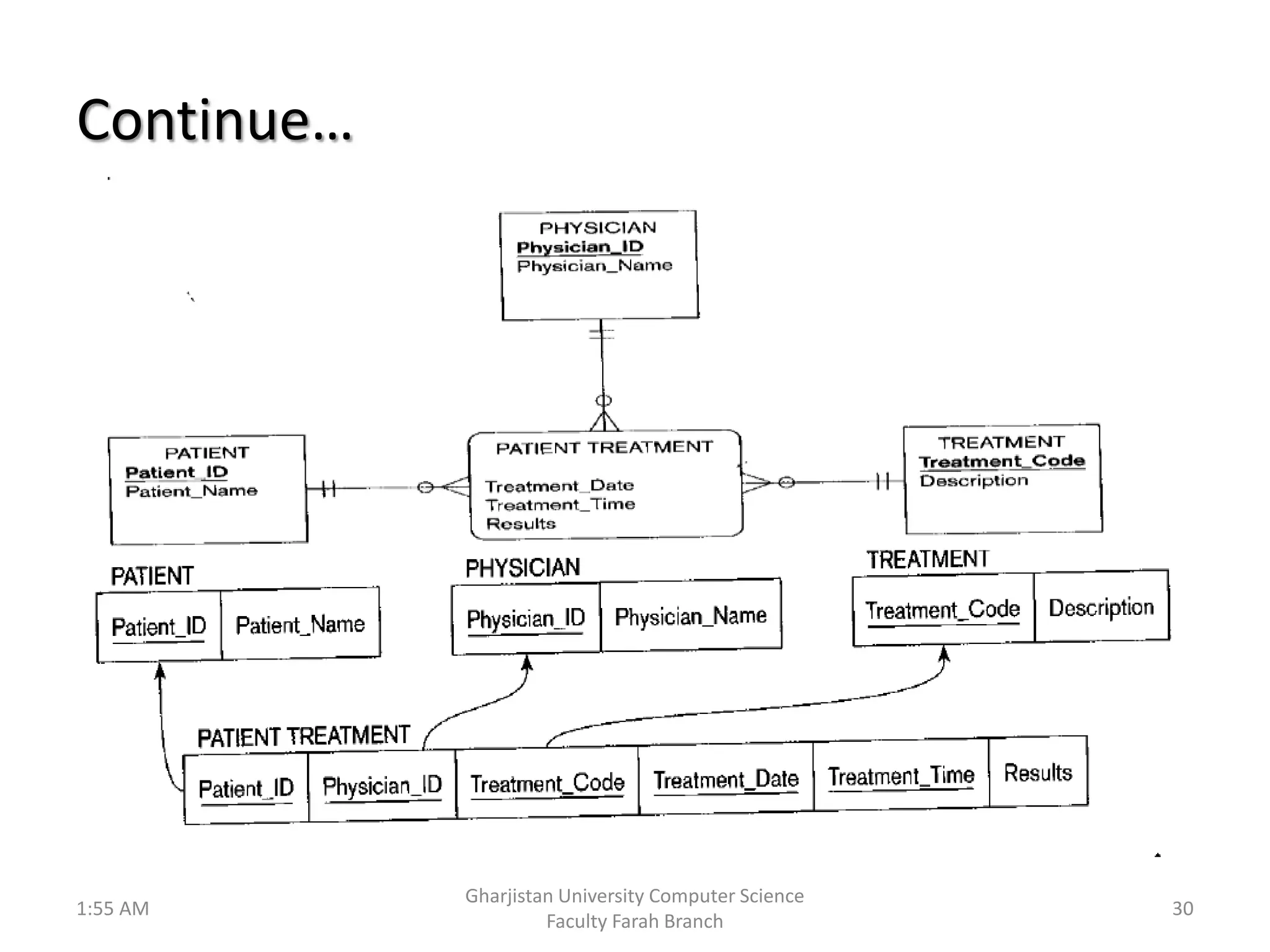

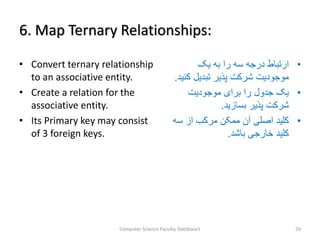

6. Map Ternary Relationships:
• Convert ternary relationship
to an associative entity.
• Create a relation for the
associative entity.
• Its Primary key may consist
of 3 foreign keys.
•‫یک‬ ‫به‬ ‫را‬ ‫سه‬ ‫درجه‬ ‫ارتباط‬
‫ک‬ ‫تبدیل‬ ‫پذیر‬ ‫شرکت‬ ‫موجودیت‬‫نید‬.
•‫موجودیت‬ ‫برای‬ ‫را‬ ‫جدول‬ ‫یک‬
‫بسازید‬ ‫پذیر‬ ‫شرکت‬.
•‫سه‬ ‫از‬ ‫مرکب‬ ‫ممکن‬ ‫آن‬ ‫اصلی‬ ‫کلید‬
‫باشد‬ ‫خارجی‬ ‫کلید‬.

Continue…
1:55 AM
30

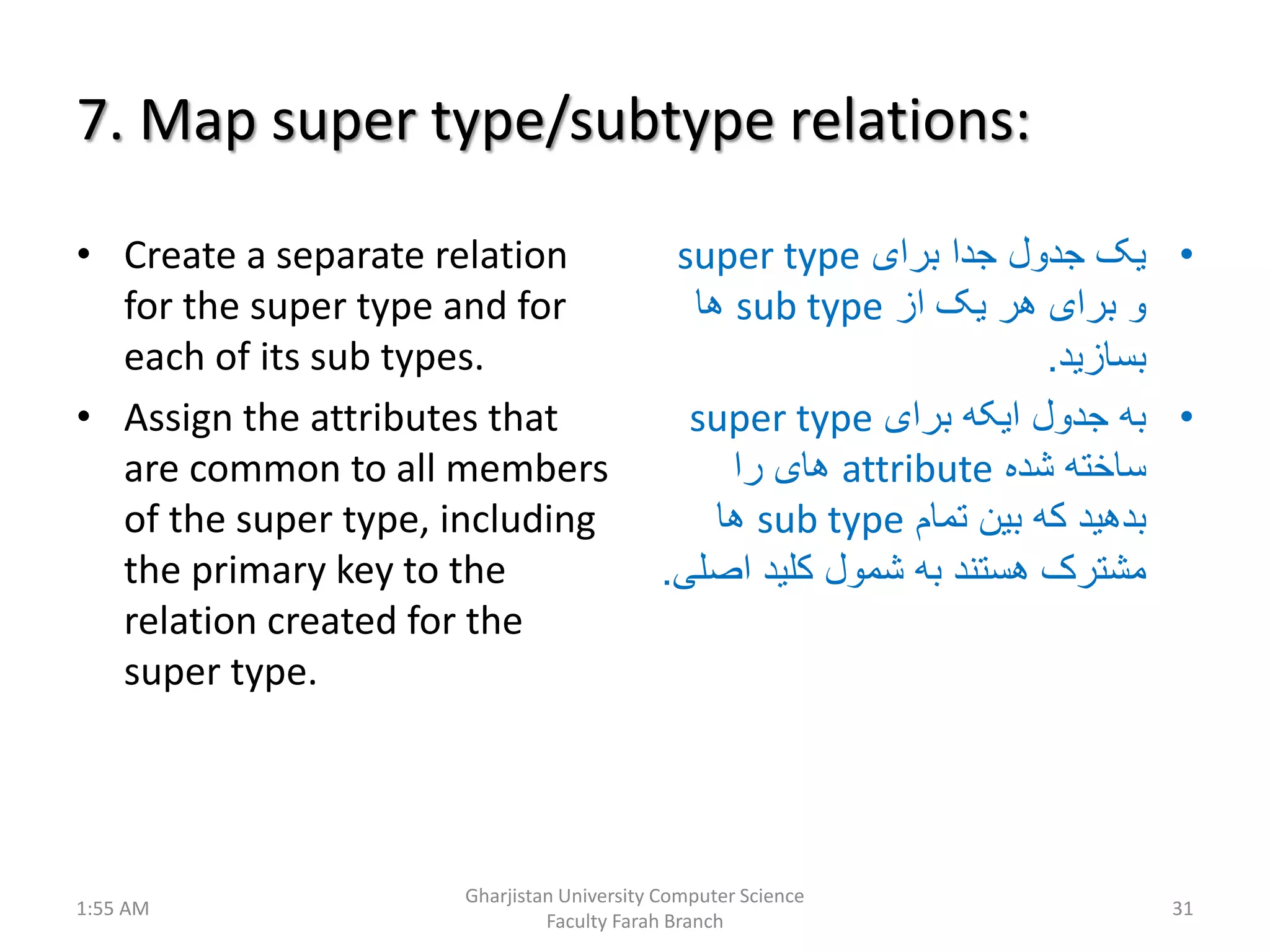

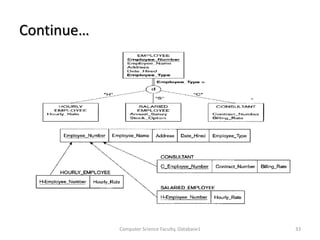

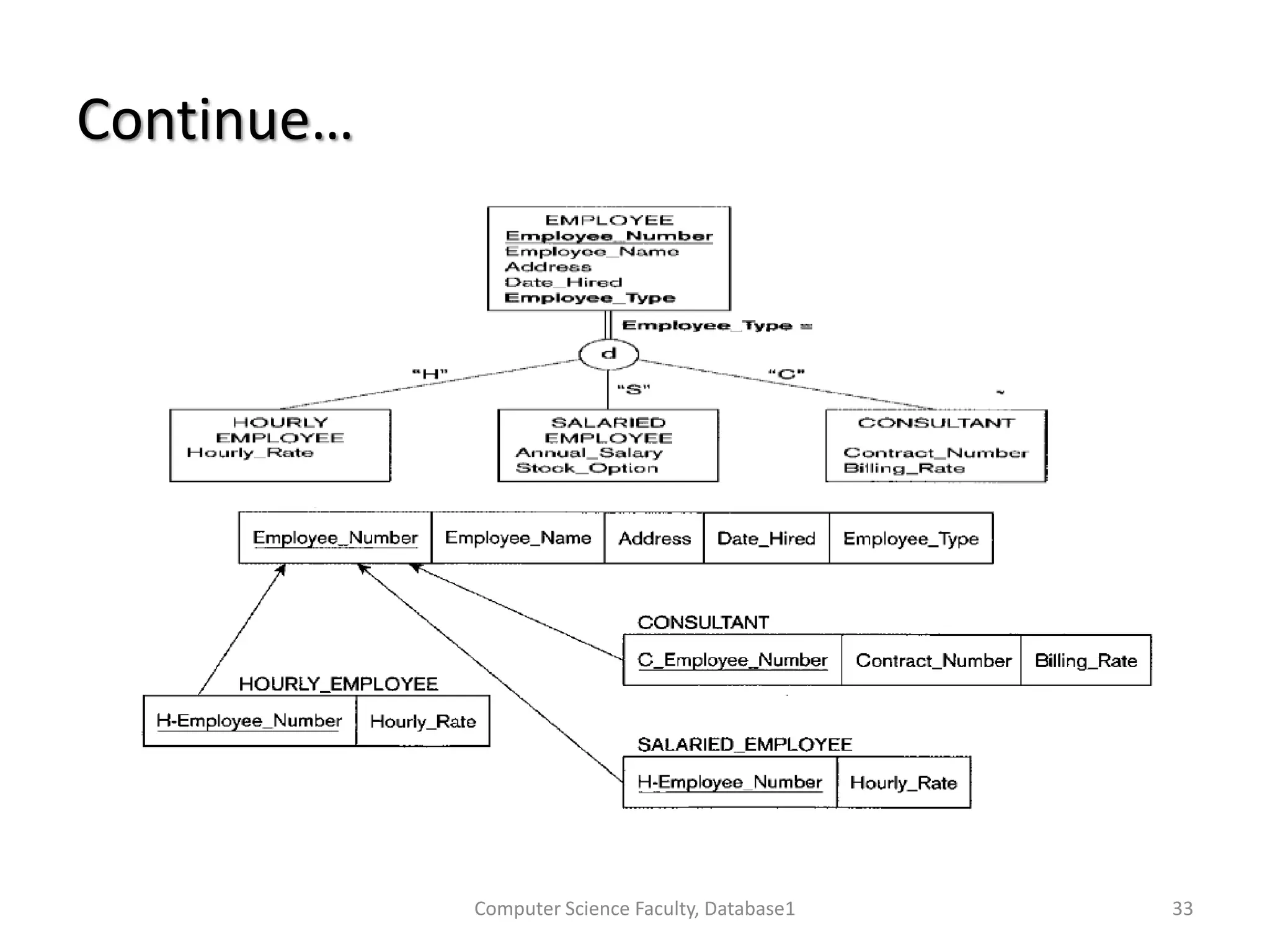

7. Map super type/subtype relations:
• Create a separate relation
for the super type and for
each of its sub types.
• Assign the attributes that
are common to all members
of the super type, including
the primary key to the
relation created for the
super type.
•‫برای‬ ‫جدا‬ ‫جدول‬ ‫یک‬super type
‫از‬ ‫یک‬ ‫هر‬ ‫برای‬ ‫و‬sub type‫ها‬
‫بسازید‬.
•‫برای‬ ‫ایکه‬ ‫جدول‬ ‫به‬super type
‫شده‬ ‫ساخته‬attribute‫را‬ ‫های‬
‫تمام‬ ‫بین‬ ‫که‬ ‫بدهید‬sub type‫ها‬
‫اص‬ ‫کلید‬ ‫شمول‬ ‫به‬ ‫هستند‬ ‫مشترک‬‫لی‬.
1:55 AM
31

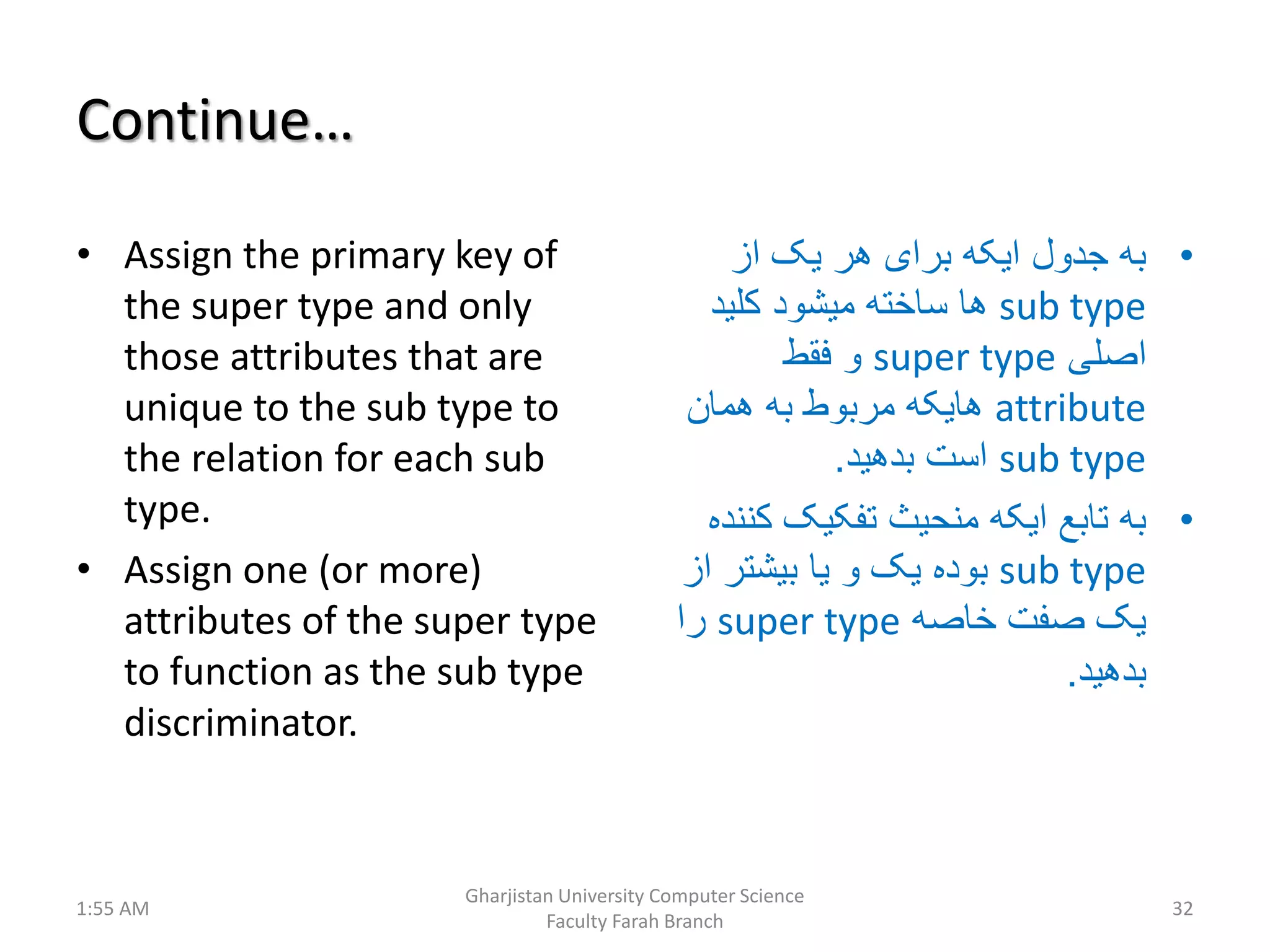

Continue…
• Assign the primary key of
the super type and only
those attributes that are
unique to the sub type to
the relation for each sub
type.
• Assign one (or more)
attributes of the super type
to function as the sub type
discriminator.
•‫از‬ ‫یک‬ ‫هر‬ ‫برای‬ ‫ایکه‬ ‫جدول‬ ‫به‬
sub type‫کلید‬ ‫میشود‬ ‫ساخته‬ ‫ها‬
‫اصلی‬super type‫فقط‬ ‫و‬
attribute‫همان‬ ‫به‬ ‫مربوط‬ ‫هایکه‬
sub type‫بدهید‬ ‫است‬.
•‫ک‬ ‫تفکیک‬ ‫منحیث‬ ‫ایکه‬ ‫تابع‬ ‫به‬‫ننده‬
sub type‫ا‬ ‫بیشتر‬ ‫یا‬ ‫و‬ ‫یک‬ ‫بوده‬‫ز‬
‫خاصه‬ ‫صفت‬ ‫یک‬super type‫را‬
‫بدهید‬.
1:55 AM
32

Continue…

1:55 AM
34
