2014年3月23日に三篠公民館で開催した広島マックユーザーグループの勉強会資料です。 2014年5月25日追記 スライド中のスマポは、独自のビーコンの仕組みも採用しているので、例として適切ではありませんでした。

1. PassbookとiBeacon
2014年3月23日@三篠公民館

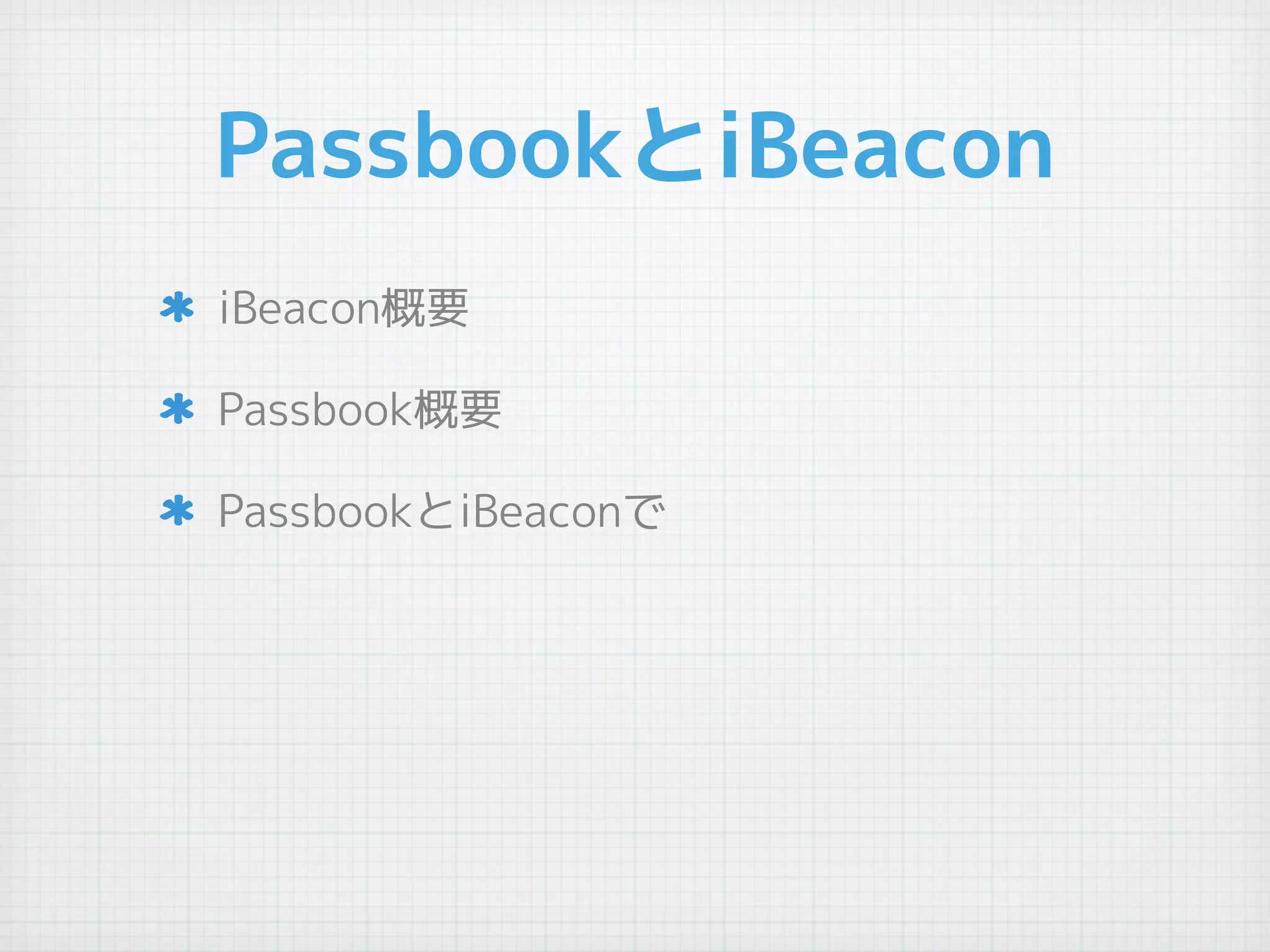

2. PassbookとiBeacon
iBeacon概要
Passbook概要
PassbookとiBeaconで

3. 用語
iBeacon
セントラル
ペリフェラル(周辺機器)
Passbook
アドバタイズ
ビーコン

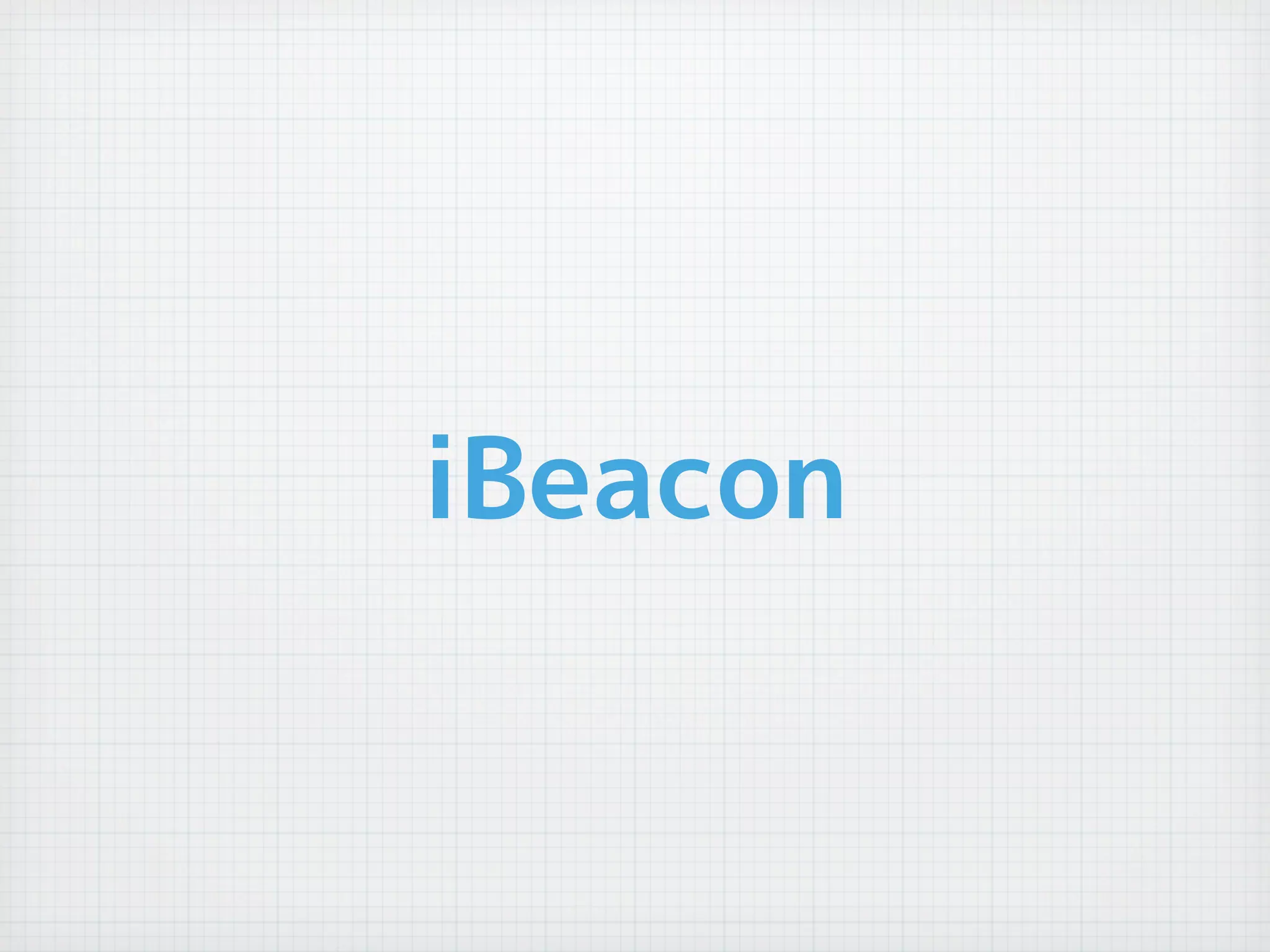

4. iBeacon

5. iBeaconとは
中身はBluetooth LE Proximity Profile
(PXP)。
ペリフェラルがアドバタイズを出し、セント
ラルがそれを受信。
セントラルで取得出来る情報は、 Proximity
UUID(Major/Minor)で指定したビーコンの電
波領域に入ったか否かと、電波強度。
※Proximity:近いこと、近接

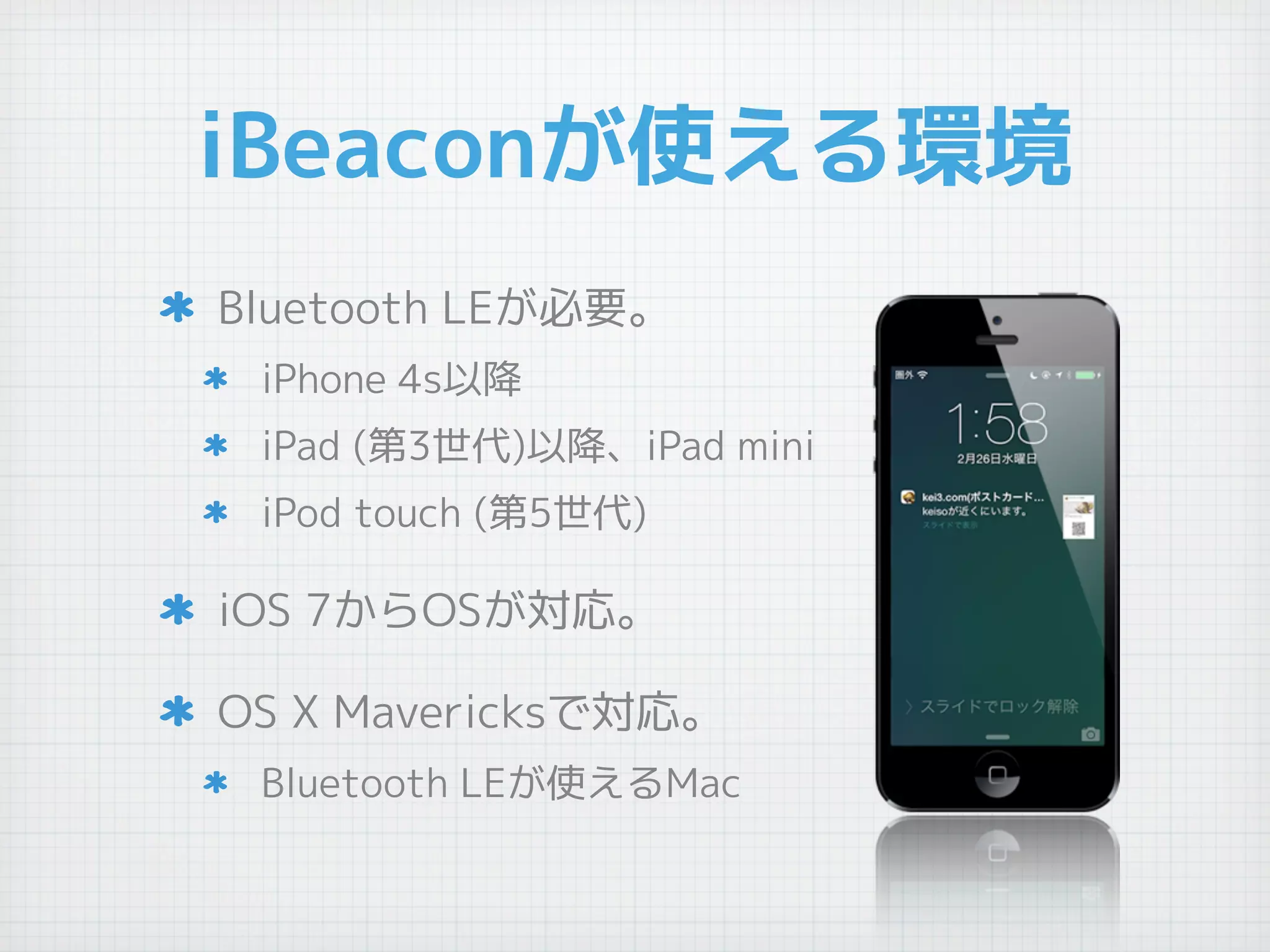

6. iBeaconが使える環境
Bluetooth LEが必要。
iPhone 4s以降
iPad (第3世代)以降、iPad mini
iPod touch (第5世代)
iOS 7からOSが対応。
OS X Mavericksで対応。
Bluetooth LEが使えるMac

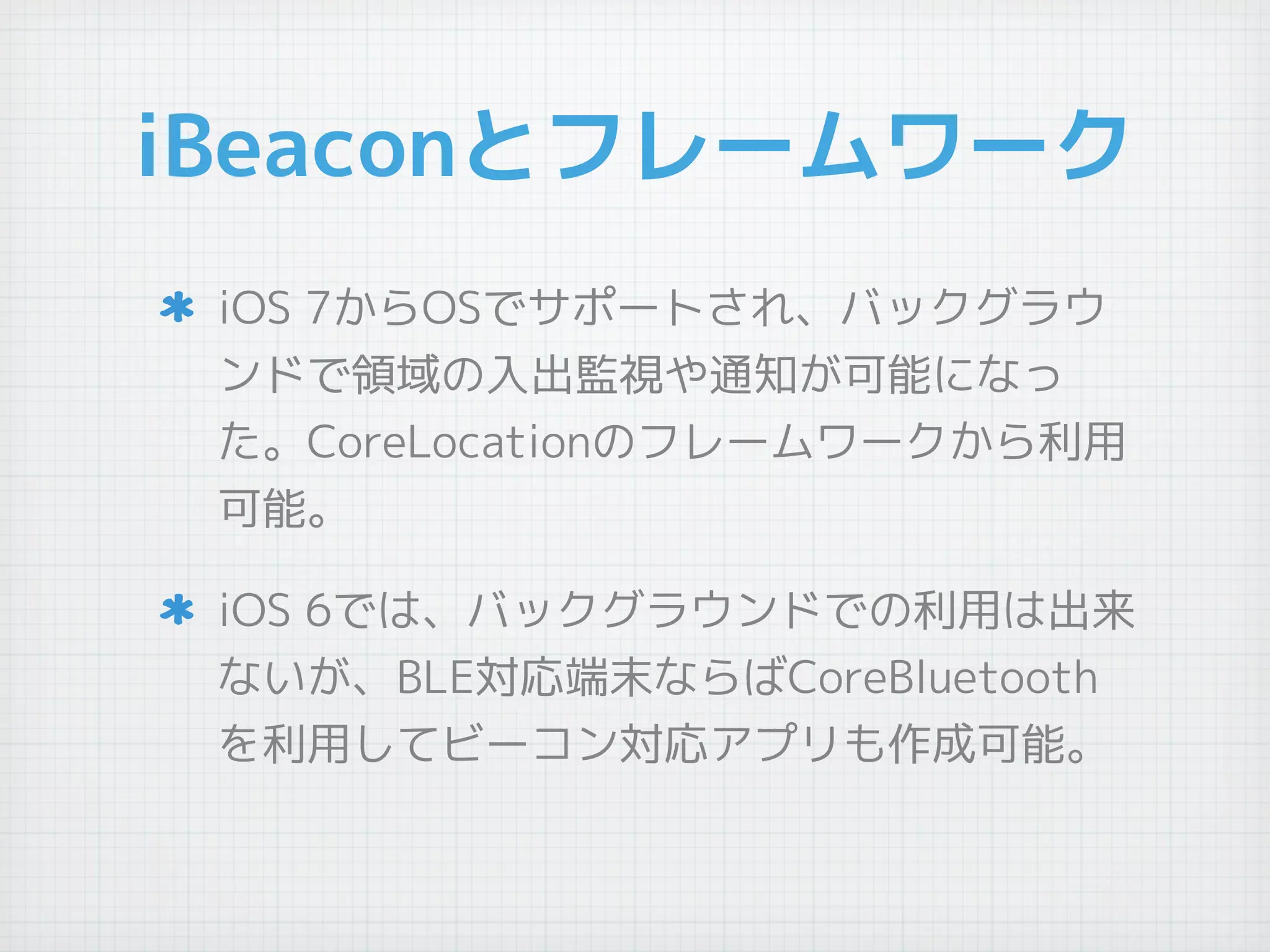

7. iBeaconとフレームワーク
iOS 7からOSでサポートされ、バックグラウ
ンドで領域の入出監視や通知が可能になっ
た。CoreLocationのフレームワークから利用
可能。
iOS 6では、バックグラウンドでの利用は出来
ないが、BLE対応端末ならばCoreBluetooth
を利用してビーコン対応アプリも作成可能。

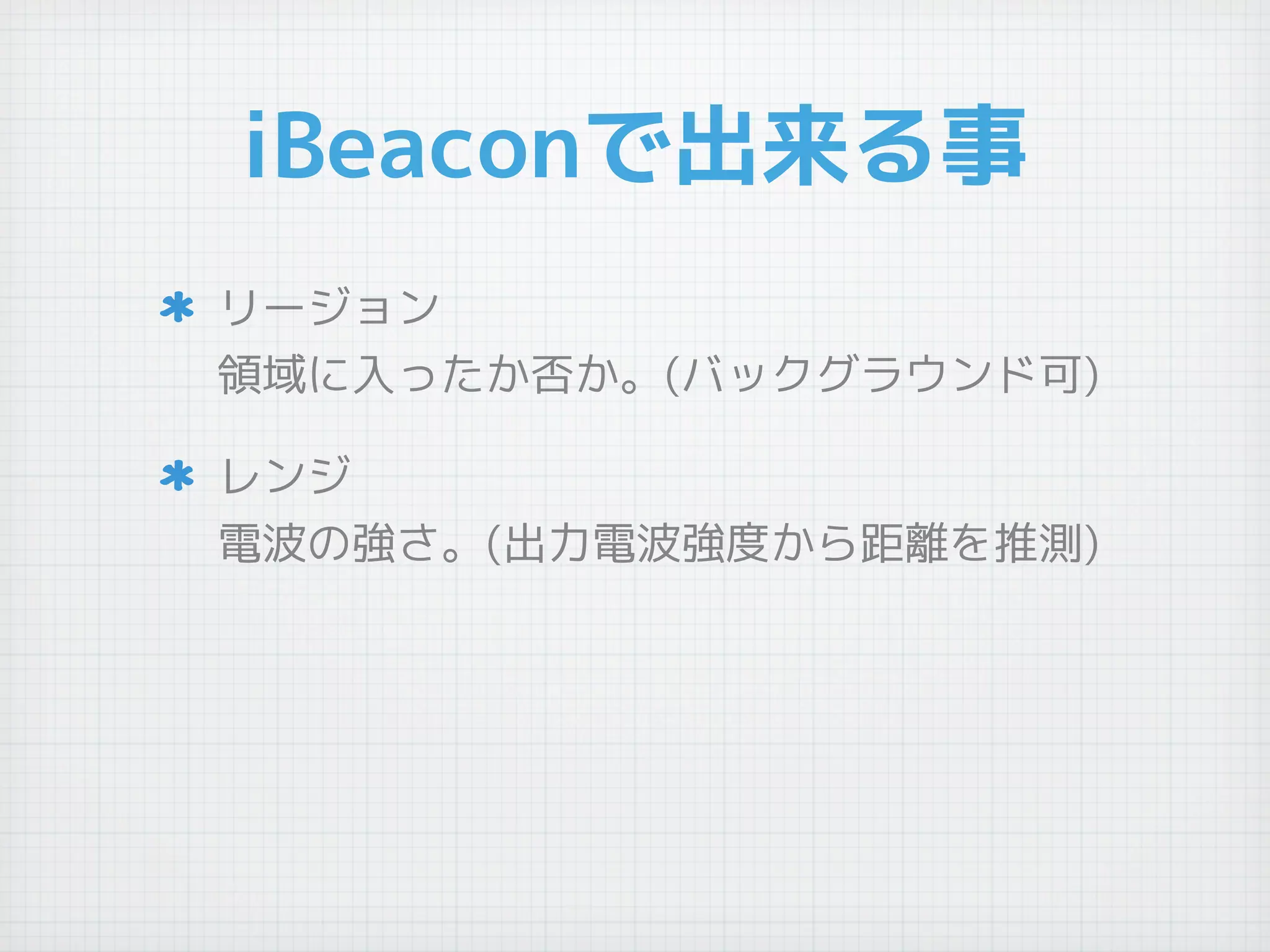

8. iBeaconで出来る事
リージョン
領域に入ったか否か。(バックグラウンド可)
レンジ
電波の強さ。(出力電波強度から距離を推測)

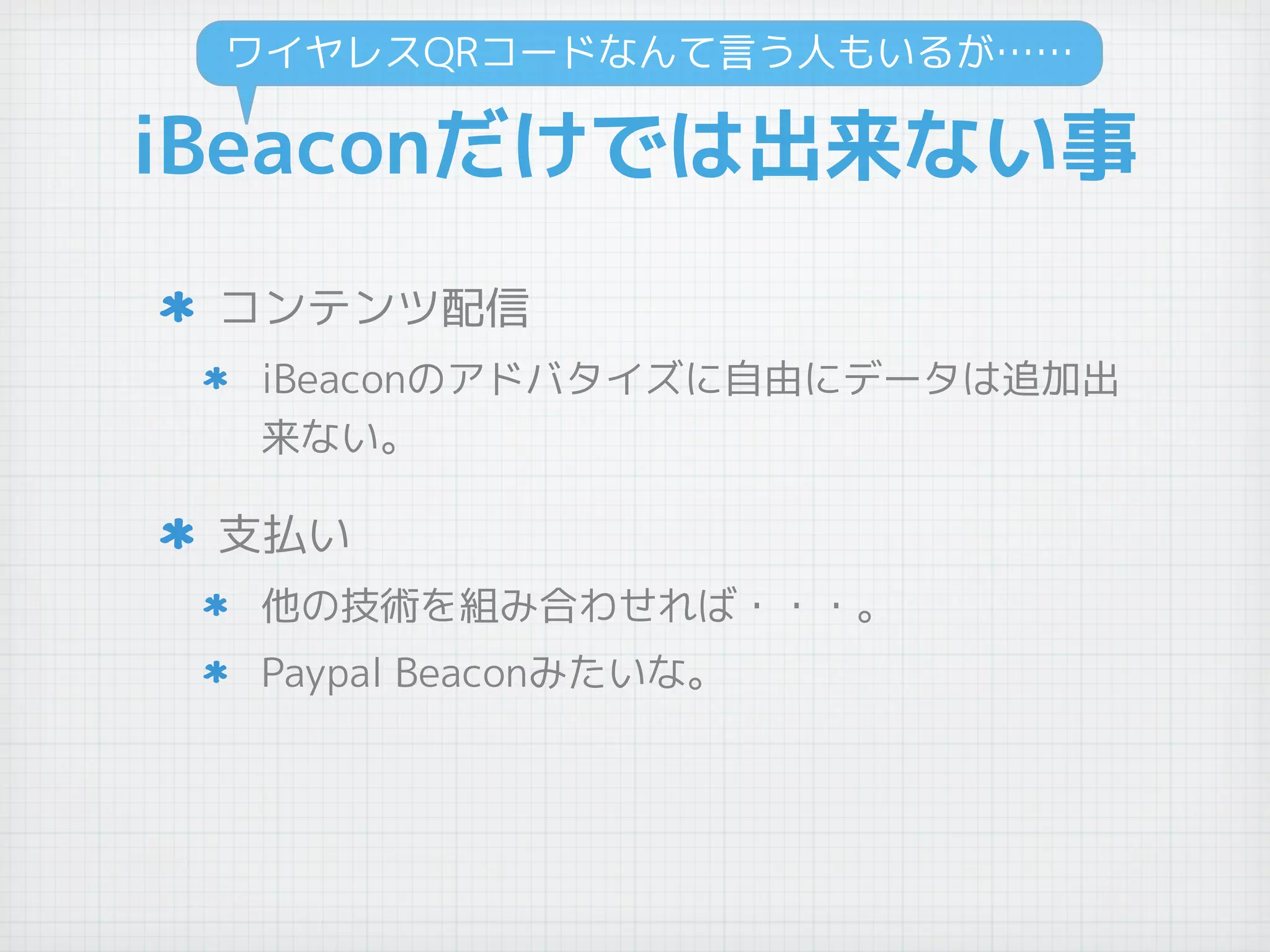

9. iBeaconだけでは出来ない事
コンテンツ配信
iBeaconのアドバタイズに自由にデータは追加出
来ない。
支払い
他の技術を組み合わせれば・・・。
Paypal Beaconみたいな。
ワイヤレスQRコードなんて言う人もいるが……

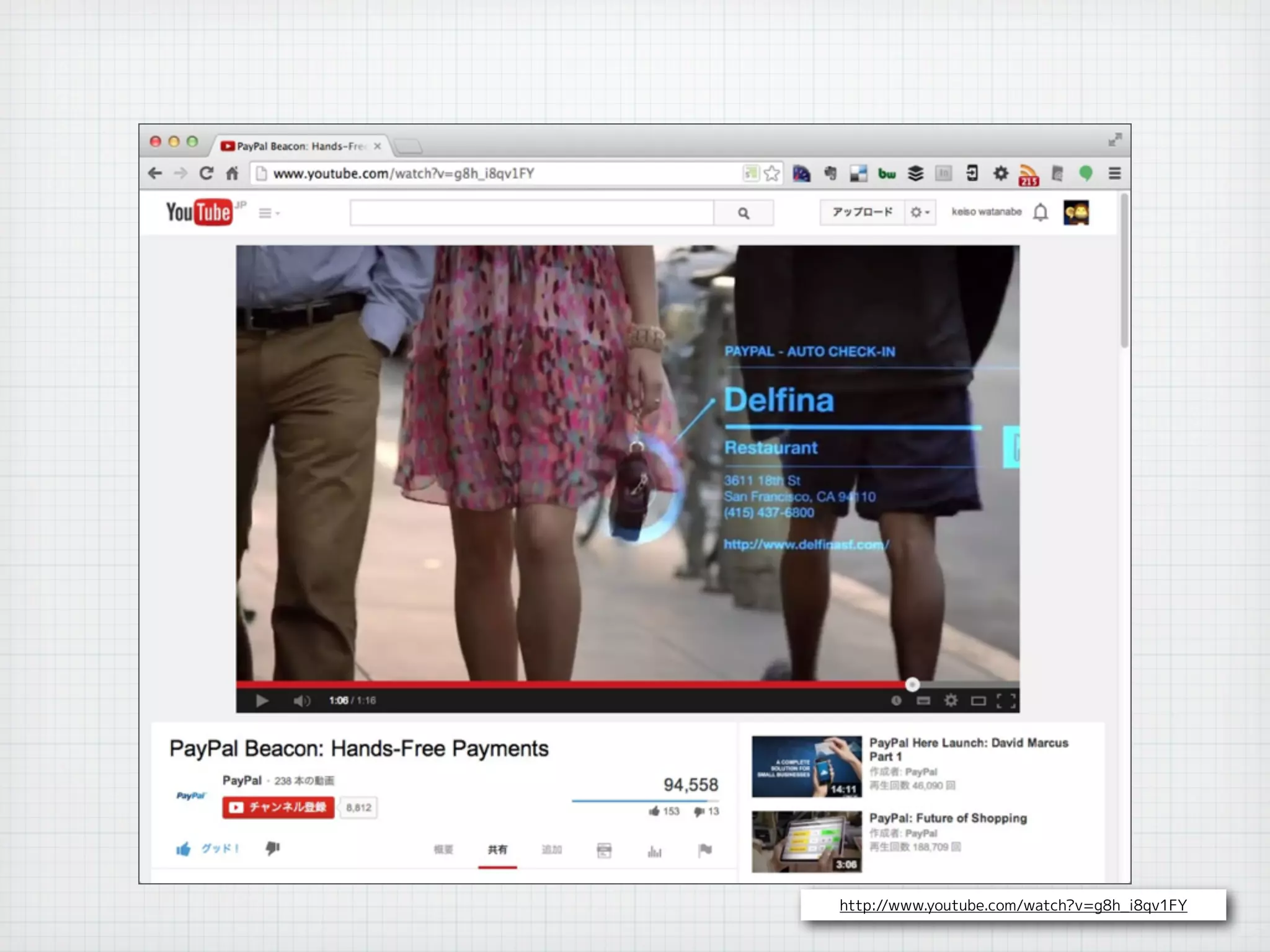

10. http://www.youtube.com/watch?v=g8h_i8qv1FY

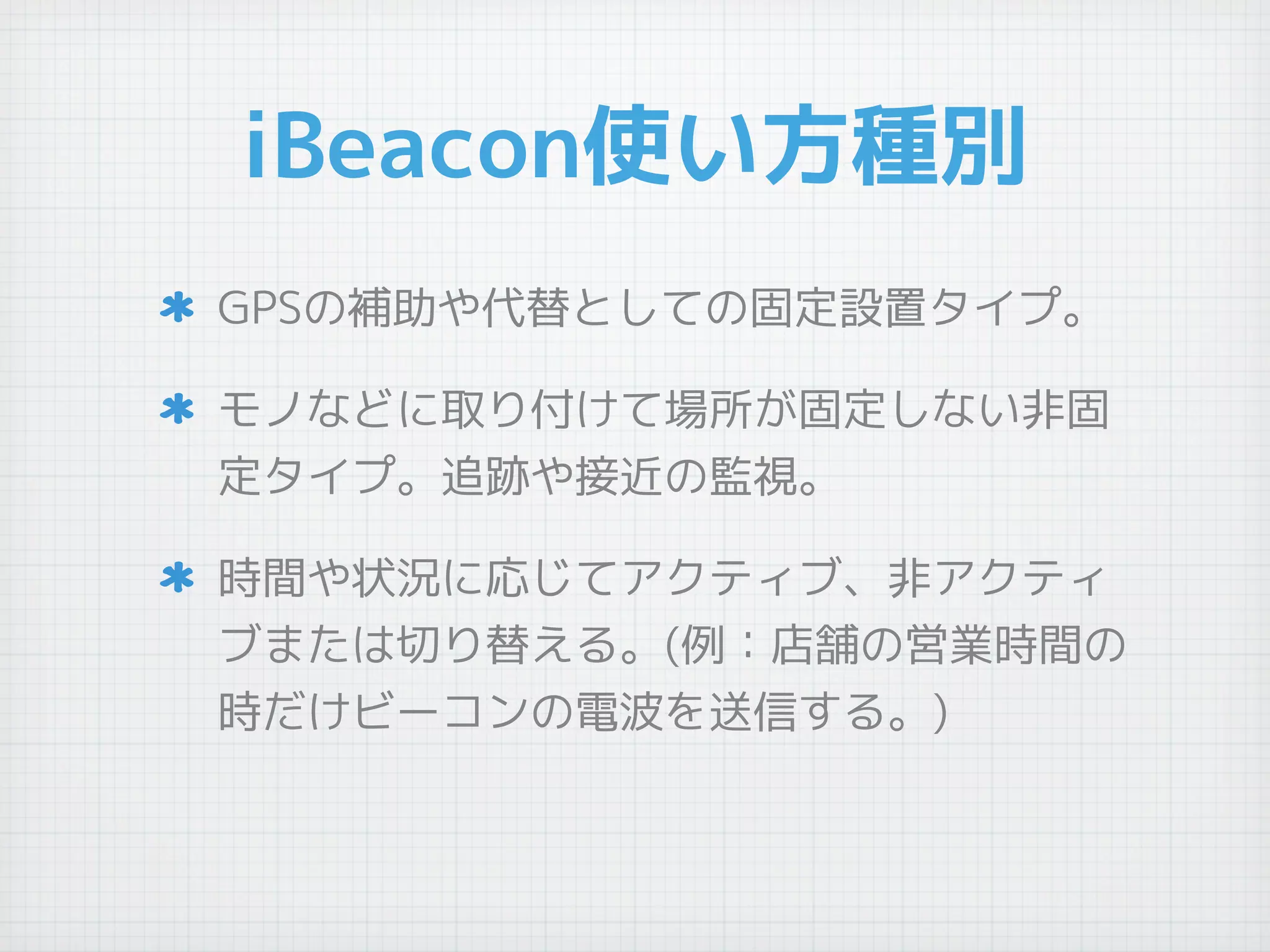

11. iBeacon使い方種別
GPSの補助や代替としての固定設置タイプ。
モノなどに取り付けて場所が固定しない非固
定タイプ。追跡や接近の監視。
時間や状況に応じてアクティブ、非アクティ
ブまたは切り替える。(例：店舗の営業時間の
時だけビーコンの電波を送信する。)

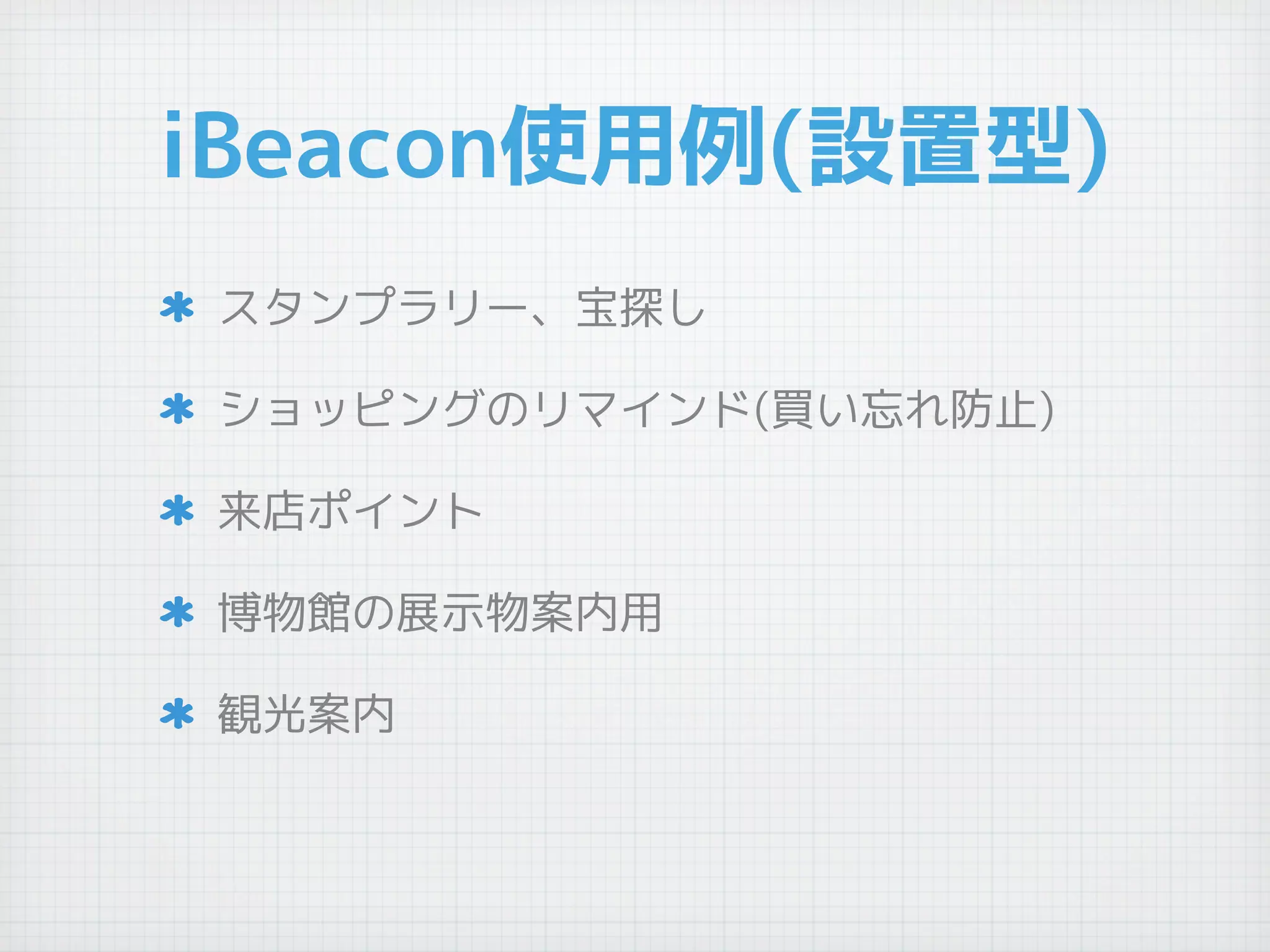

12. iBeacon使用例(設置型)
スタンプラリー、宝探し
ショッピングのリマインド(買い忘れ防止)
来店ポイント
博物館の展示物案内用
観光案内

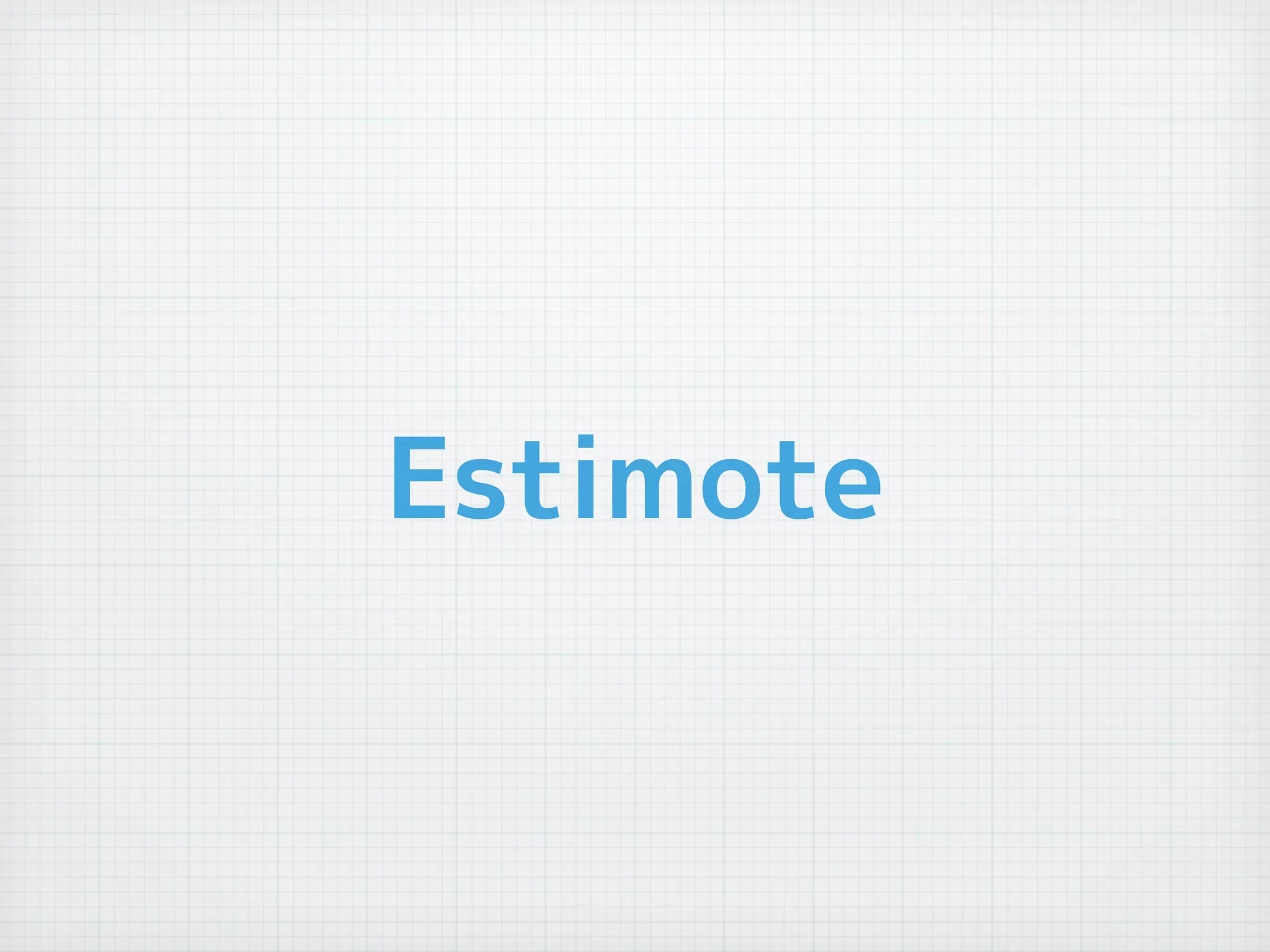

13. Estimote

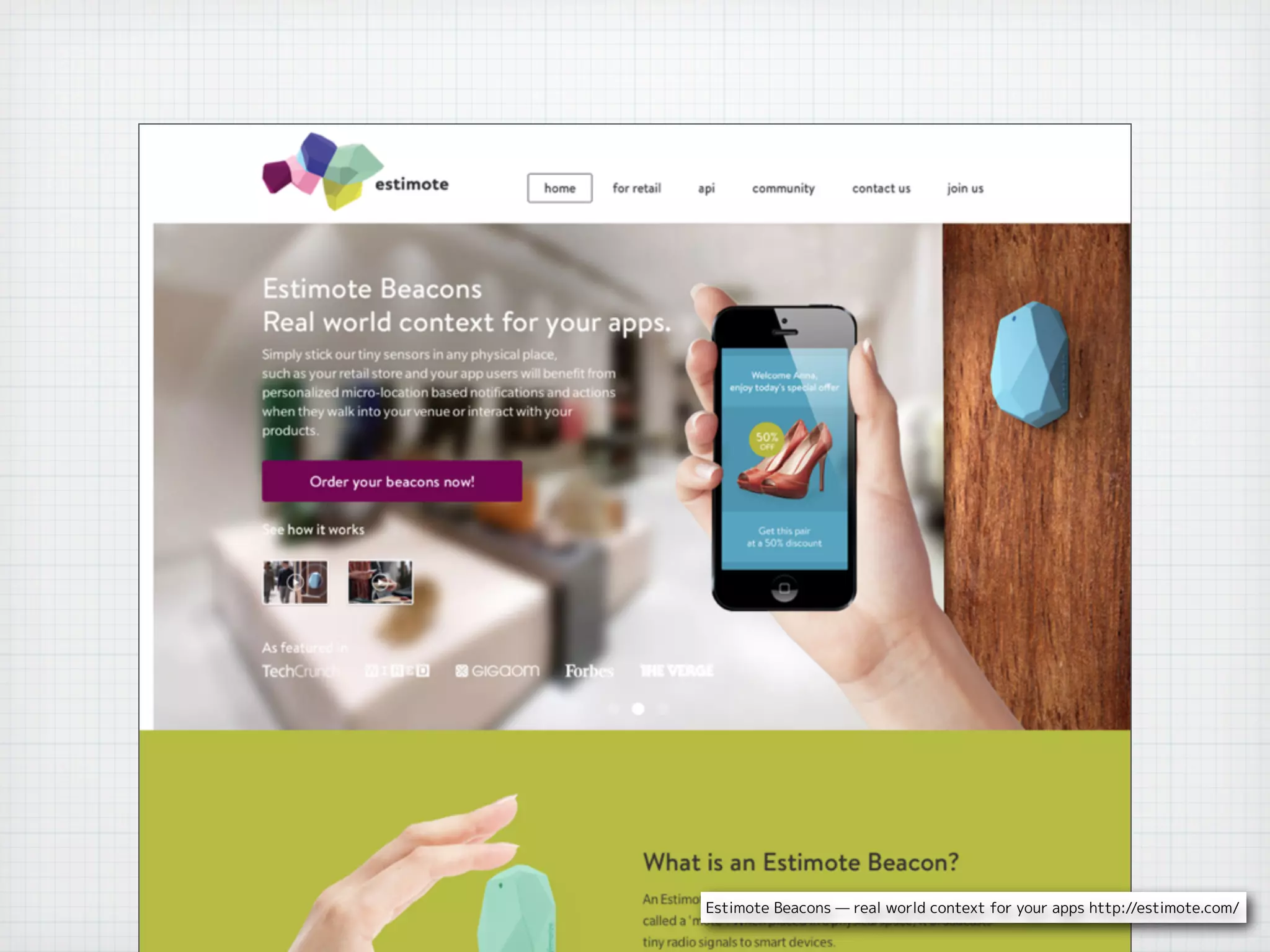

14. Estimote Beacons — real world context for your apps http://estimote.com/

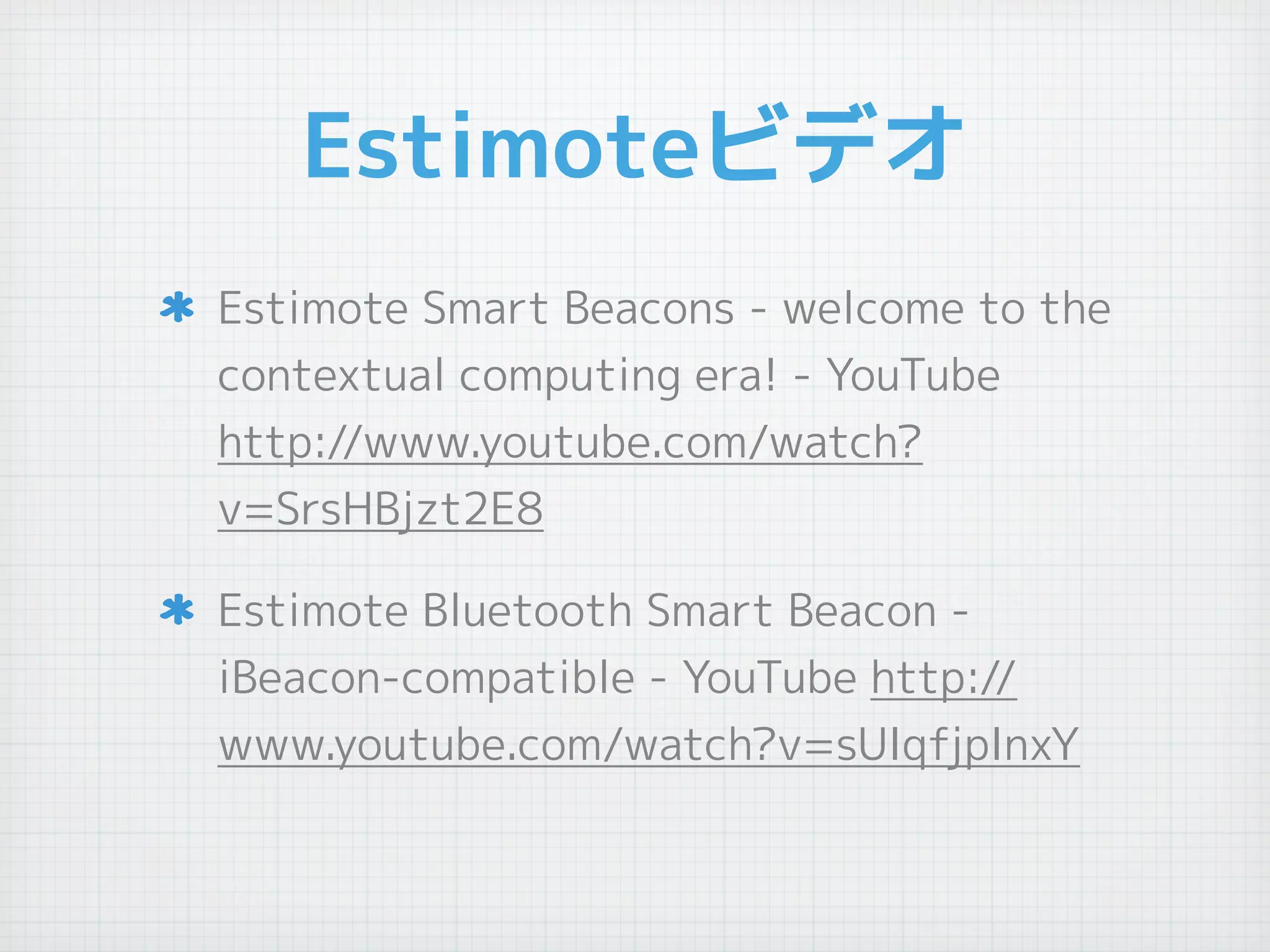

15. Estimoteビデオ
Estimote Smart Beacons - welcome to the
contextual computing era! - YouTube
http://www.youtube.com/watch?
v=SrsHBjzt2E8
Estimote Bluetooth Smart Beacon -
iBeacon-compatible - YouTube http://
www.youtube.com/watch?v=sUIqfjpInxY

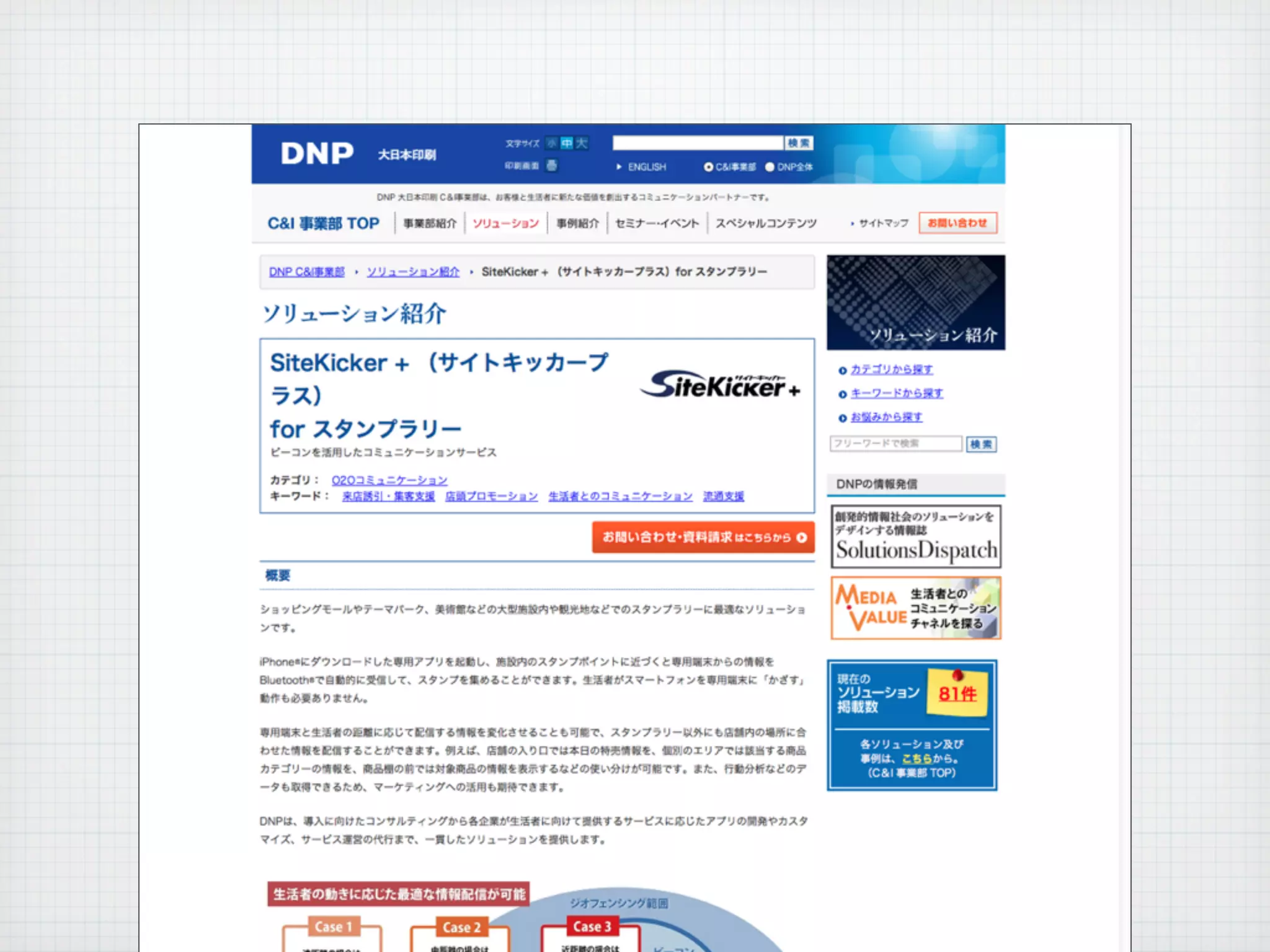

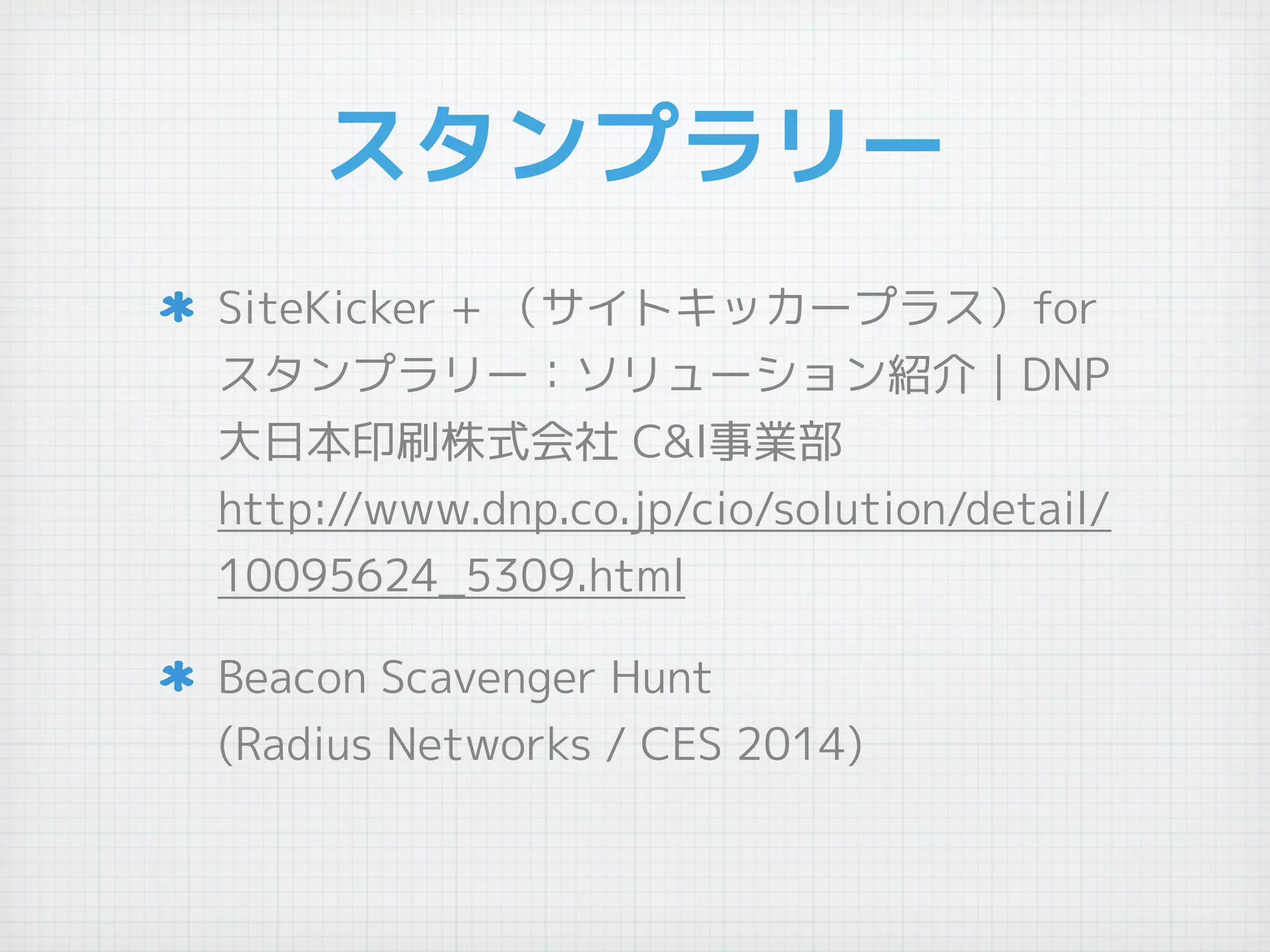

16. スタンプラリー
SiteKicker + （サイトキッカープラス）for
スタンプラリー：ソリューション紹介｜DNP
大日本印刷株式会社 C&I事業部
http://www.dnp.co.jp/cio/solution/detail/
10095624_5309.html

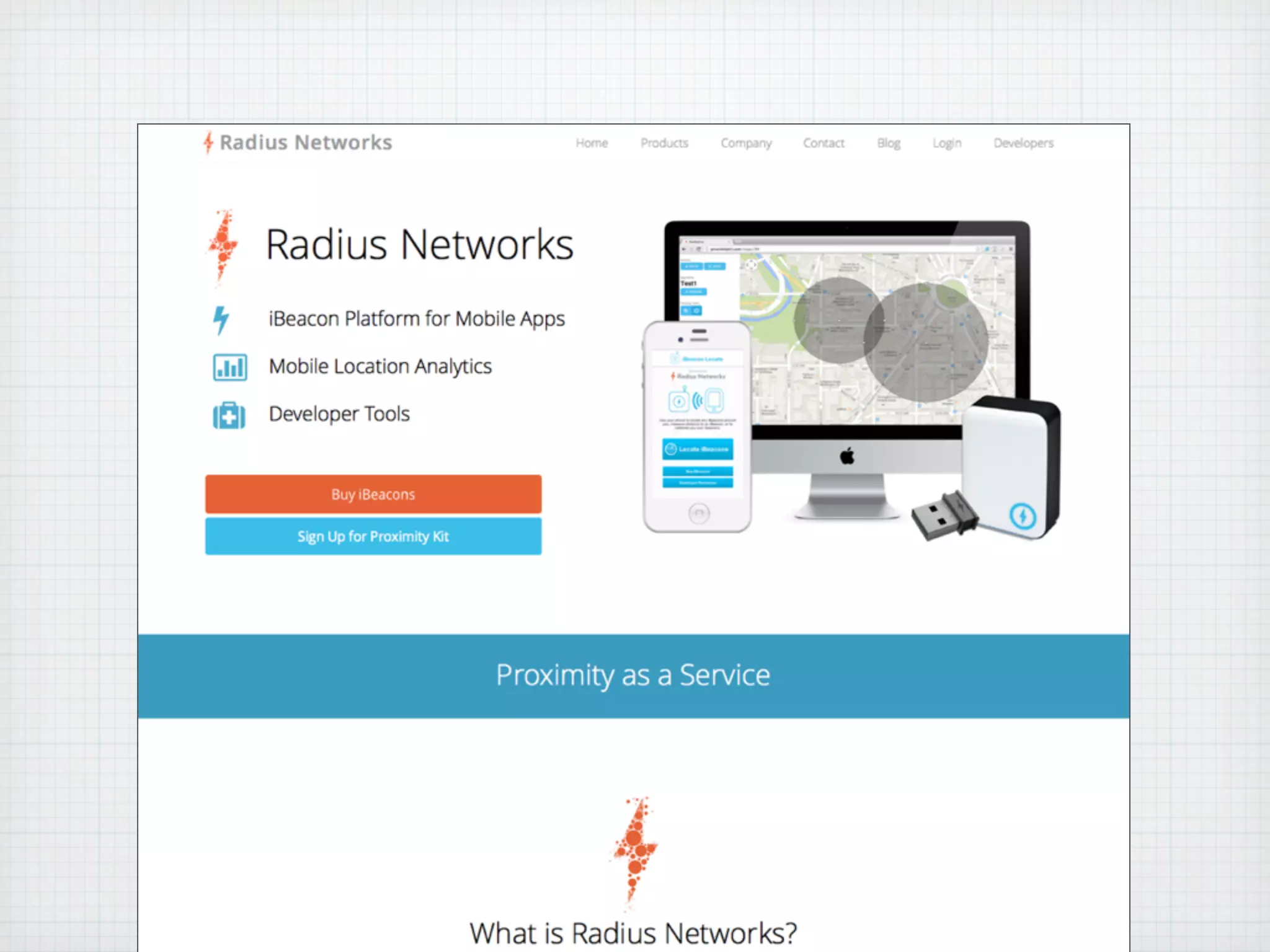

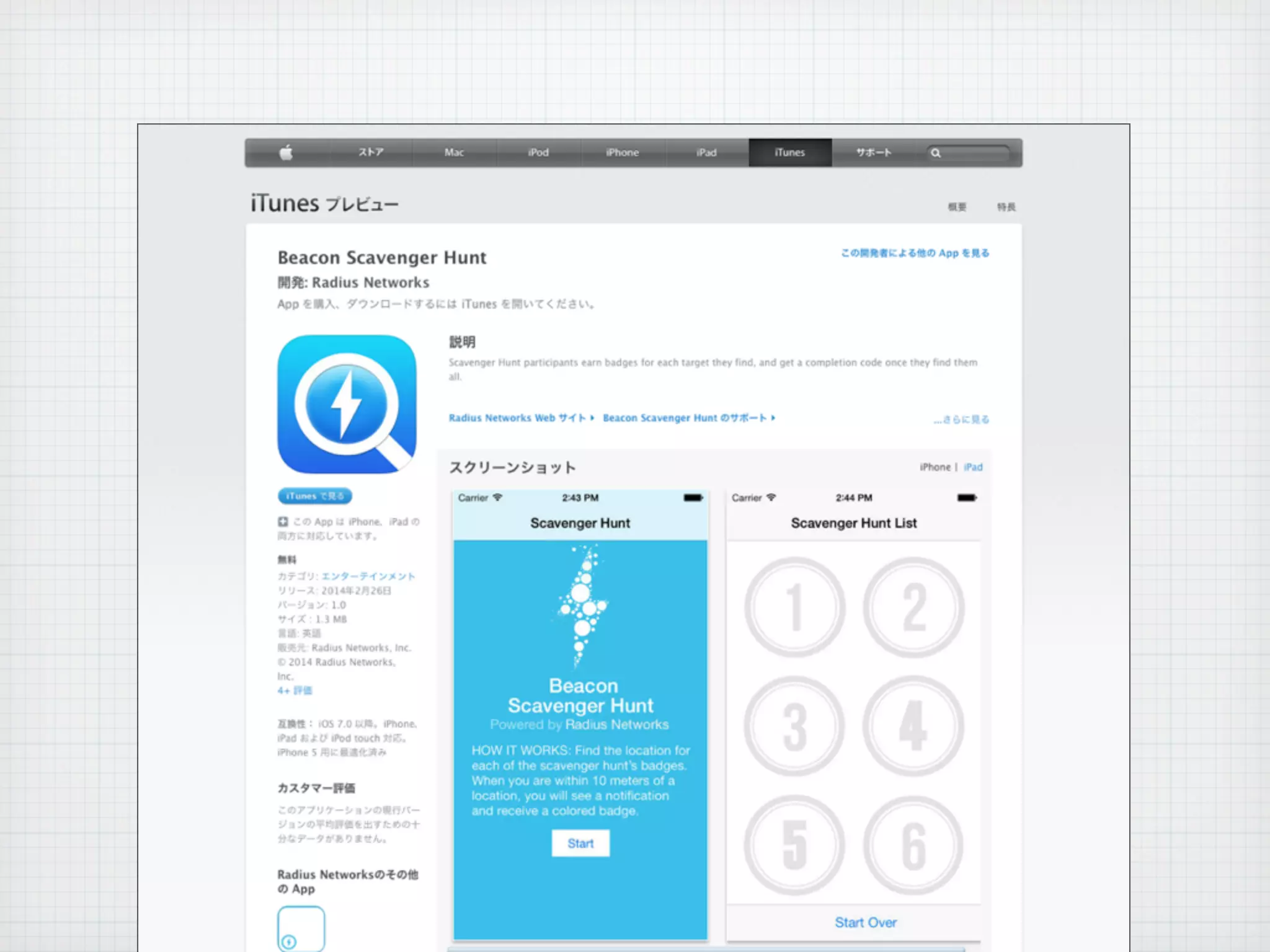

Beacon Scavenger Hunt
(Radius Networks / CES 2014)

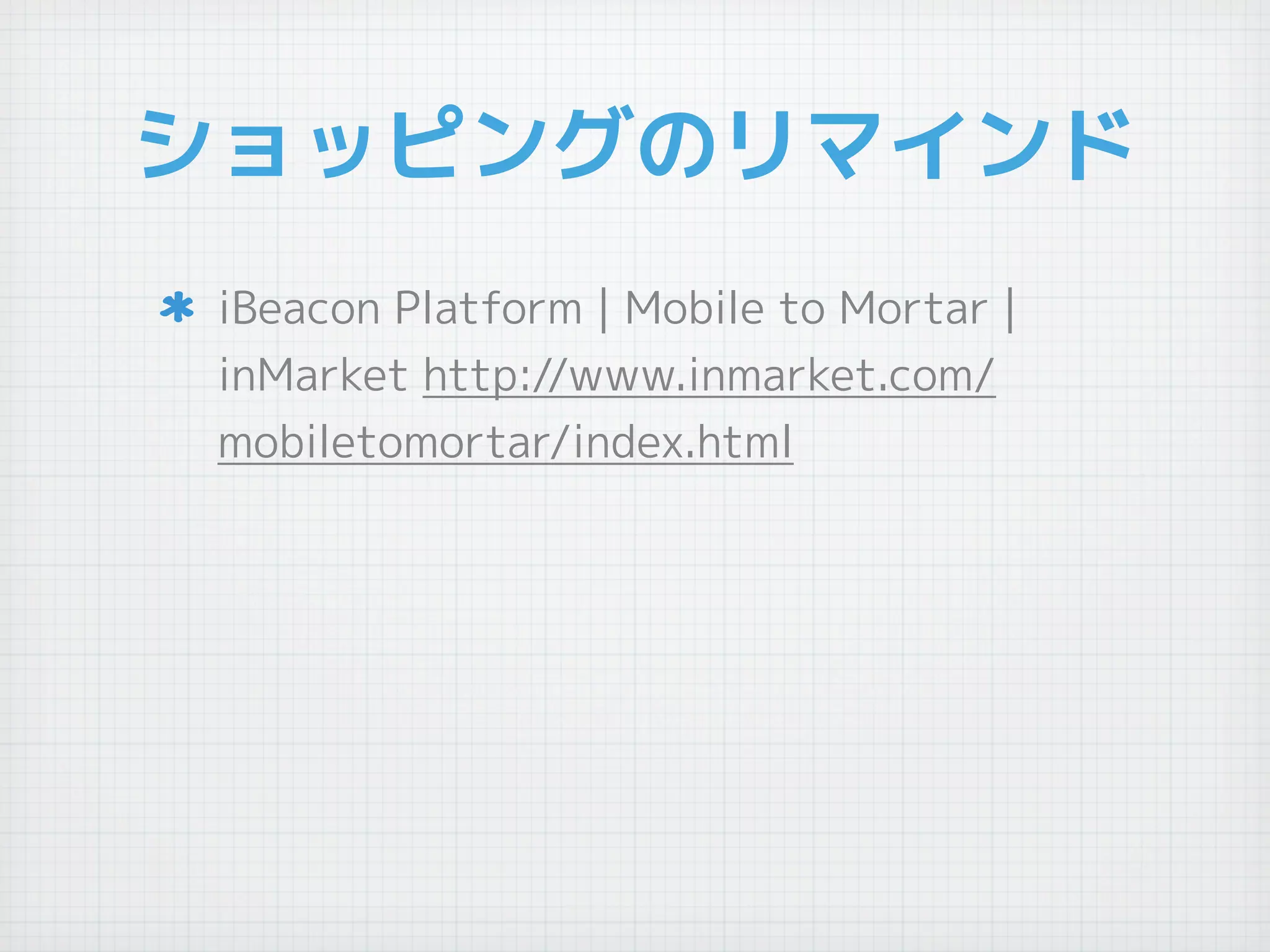

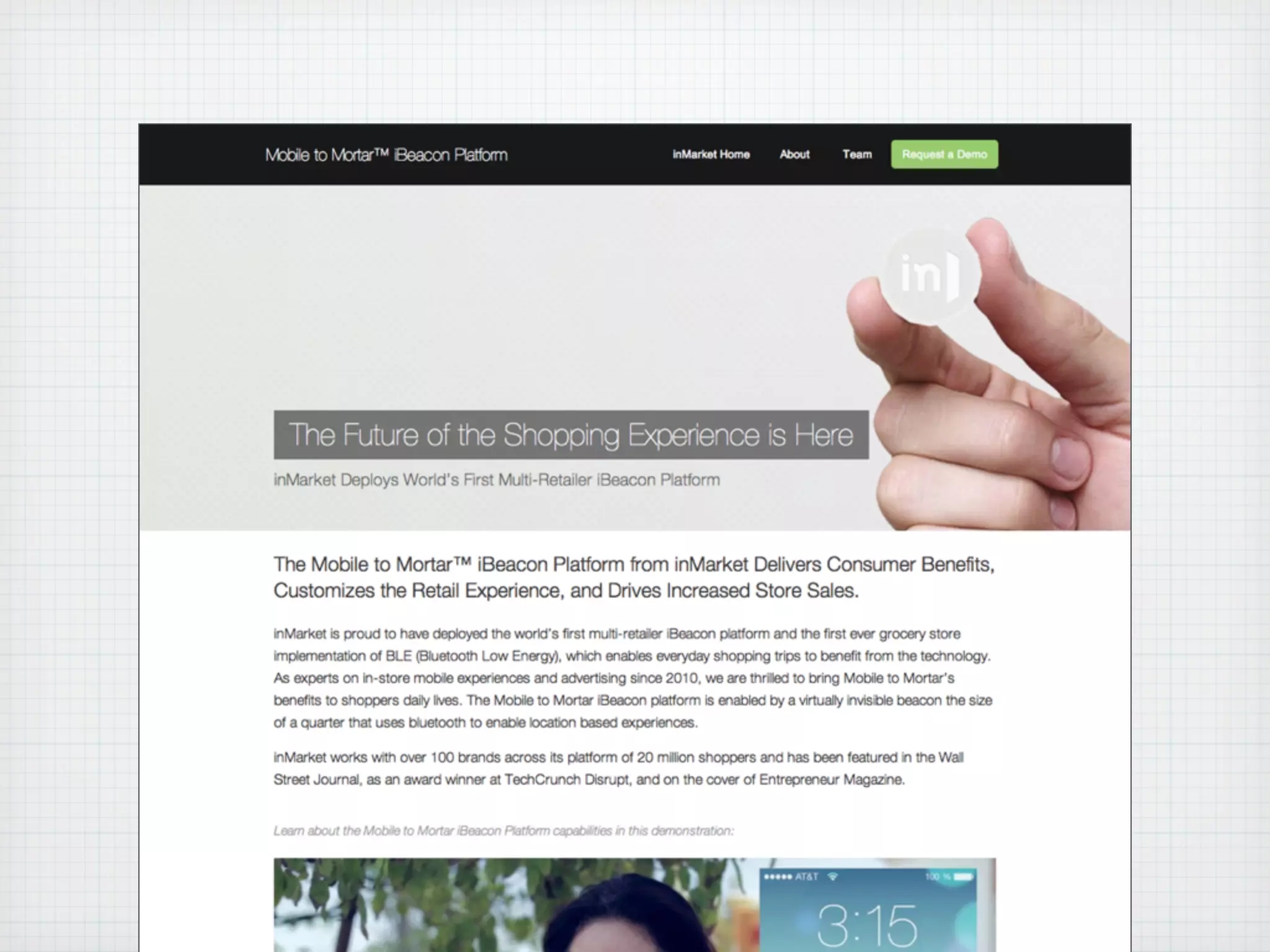

21. ショッピングのリマインド
iBeacon Platform | Mobile to Mortar |
inMarket http://www.inmarket.com/
mobiletomortar/index.html

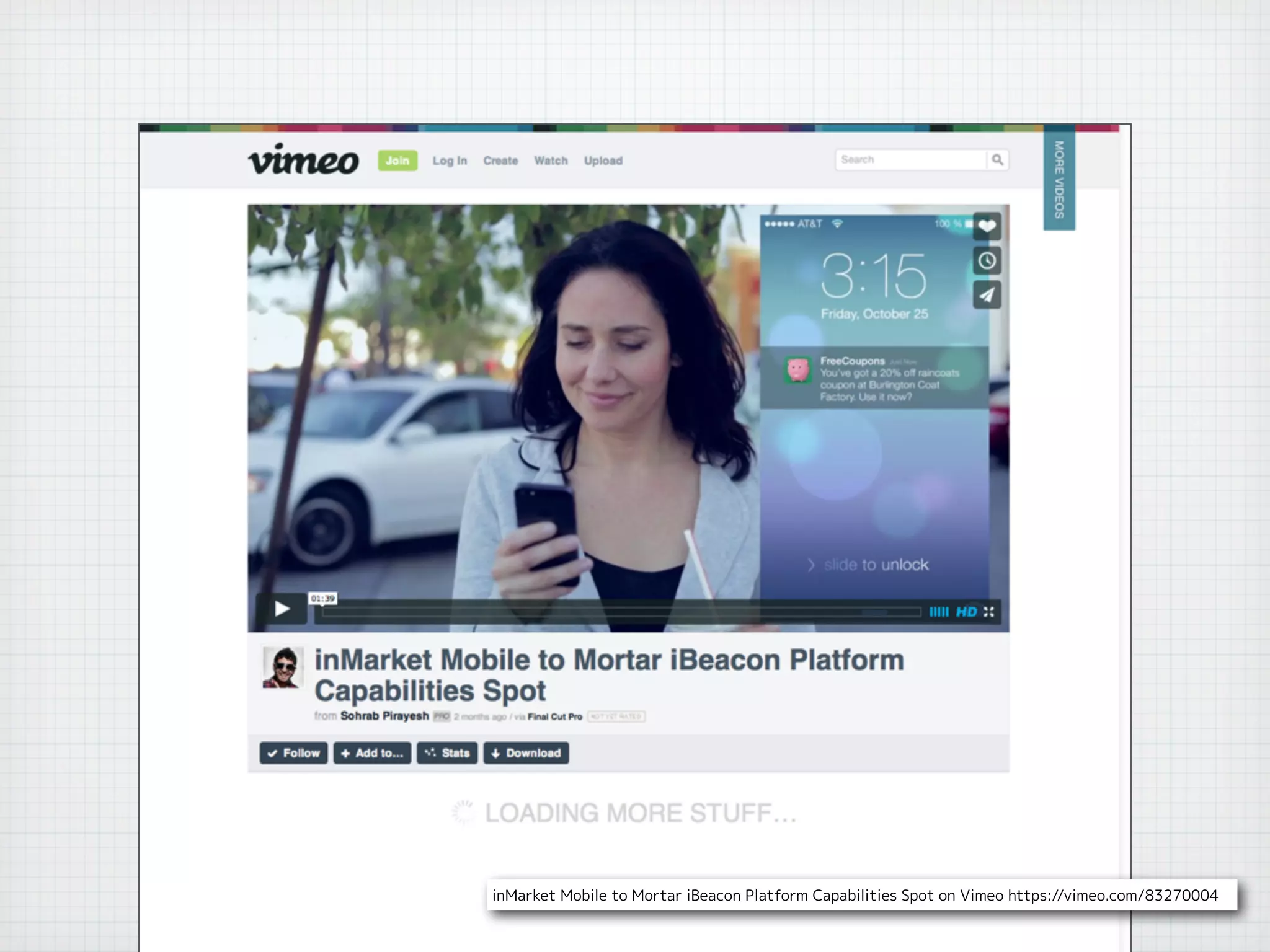

23. inMarket Mobile to Mortar iBeacon Platform Capabilities Spot on Vimeo https://vimeo.com/83270004

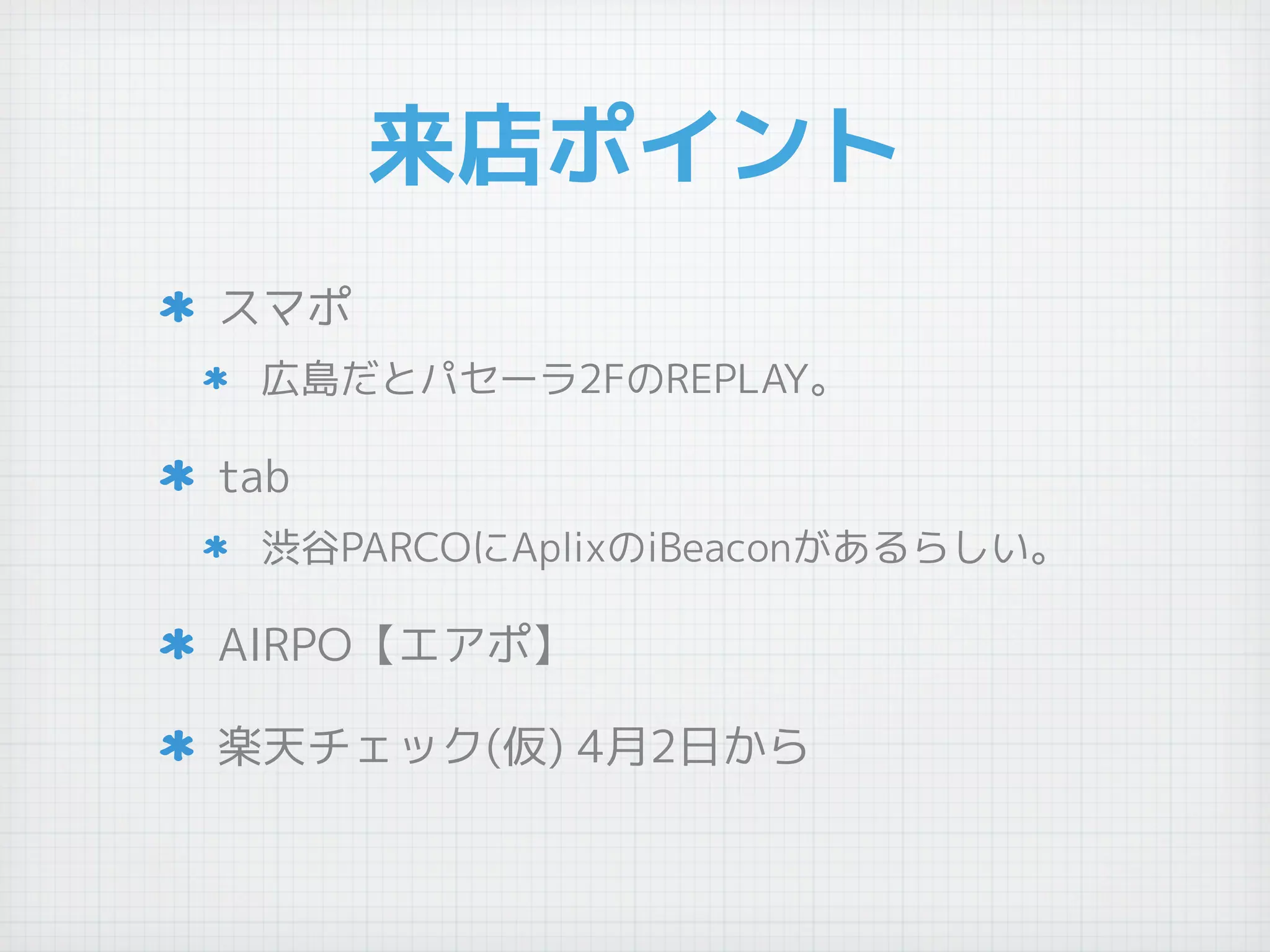

24. 来店ポイント
スマポ
広島だとパセーラ2FのREPLAY。

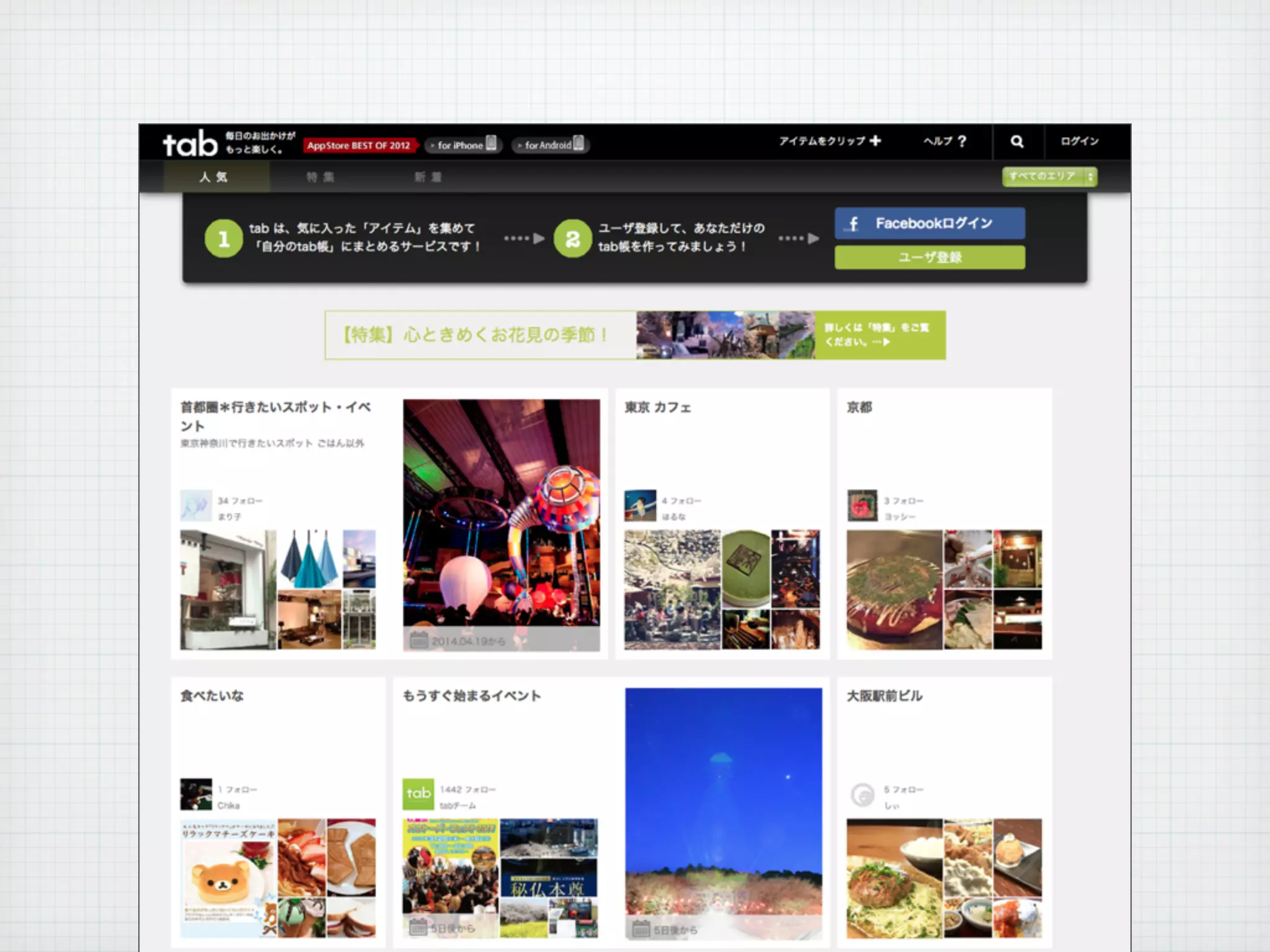

tab
渋谷PARCOにAplixのiBeaconがあるらしい。
AIRPO【エアポ】
楽天チェック(仮) 4月2日から

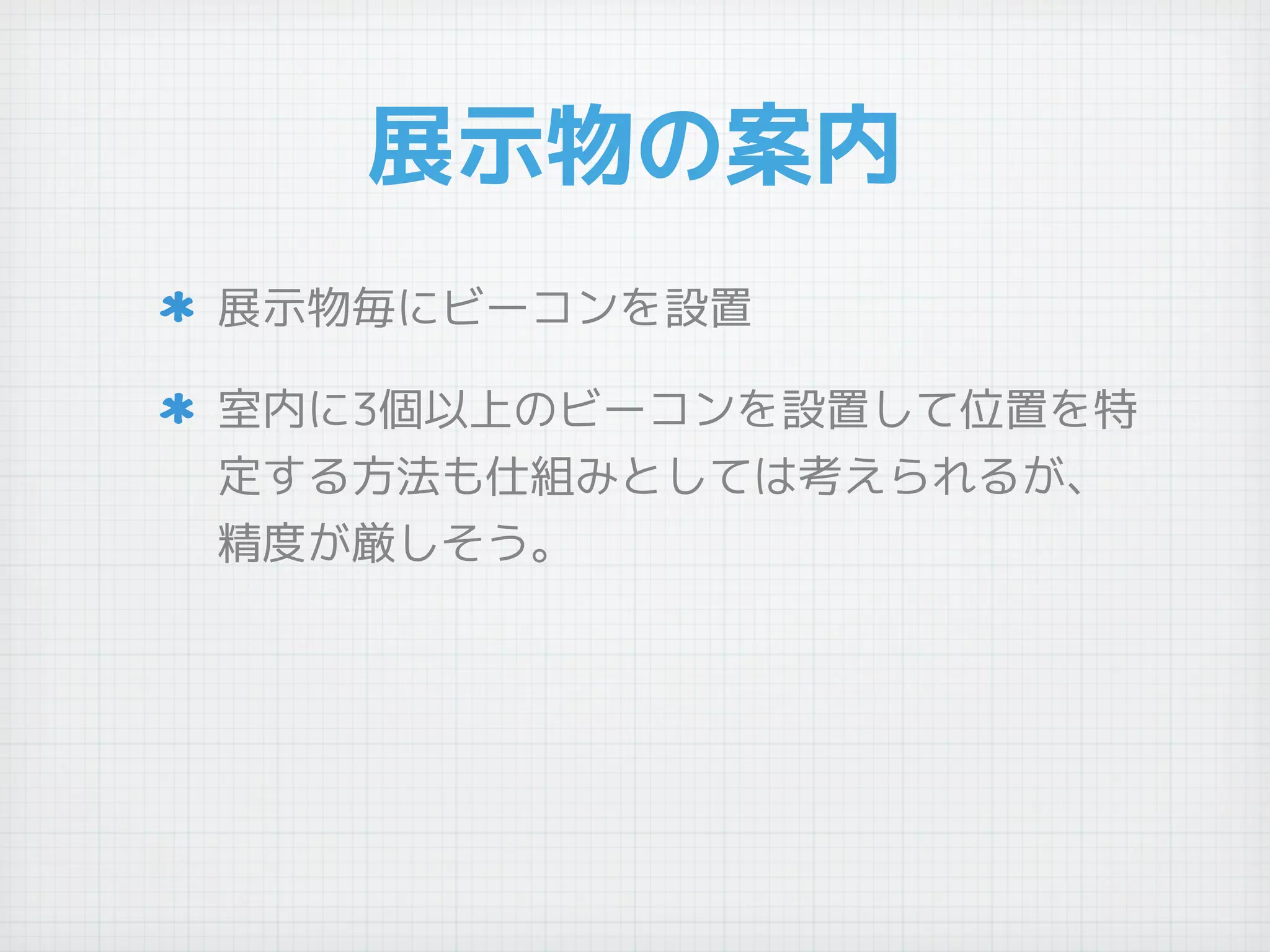

27. 展示物の案内
展示物毎にビーコンを設置
室内に3個以上のビーコンを設置して位置を特
定する方法も仕組みとしては考えられるが、
精度が厳しそう。

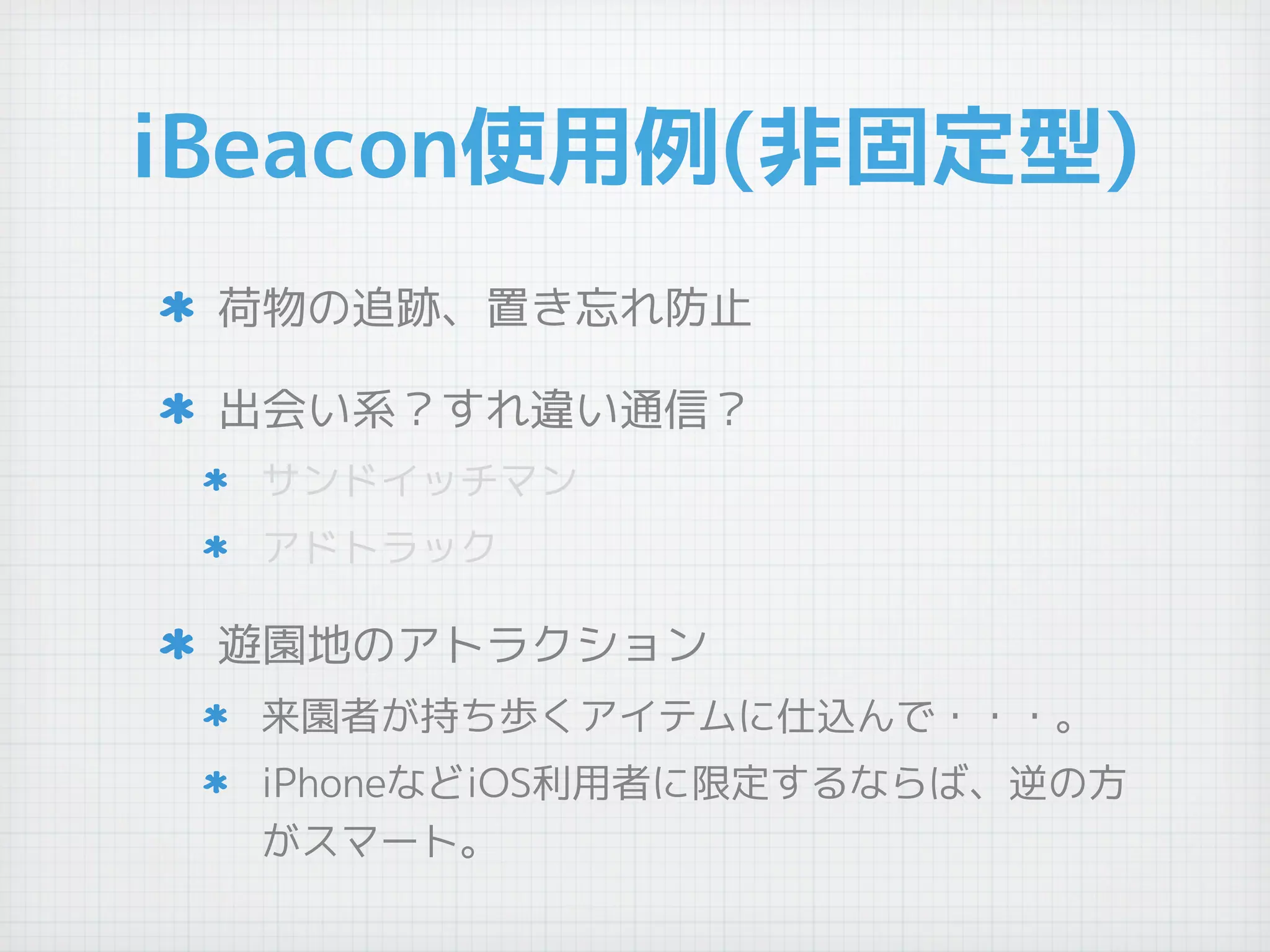

28. iBeacon使用例(非固定型)
荷物の追跡、置き忘れ防止
出会い系？すれ違い通信？
サンドイッチマン
アドトラック
遊園地のアトラクション
来園者が持ち歩くアイテムに仕込んで・・・。
iPhoneなどiOS利用者に限定するならば、逆の方
がスマート。

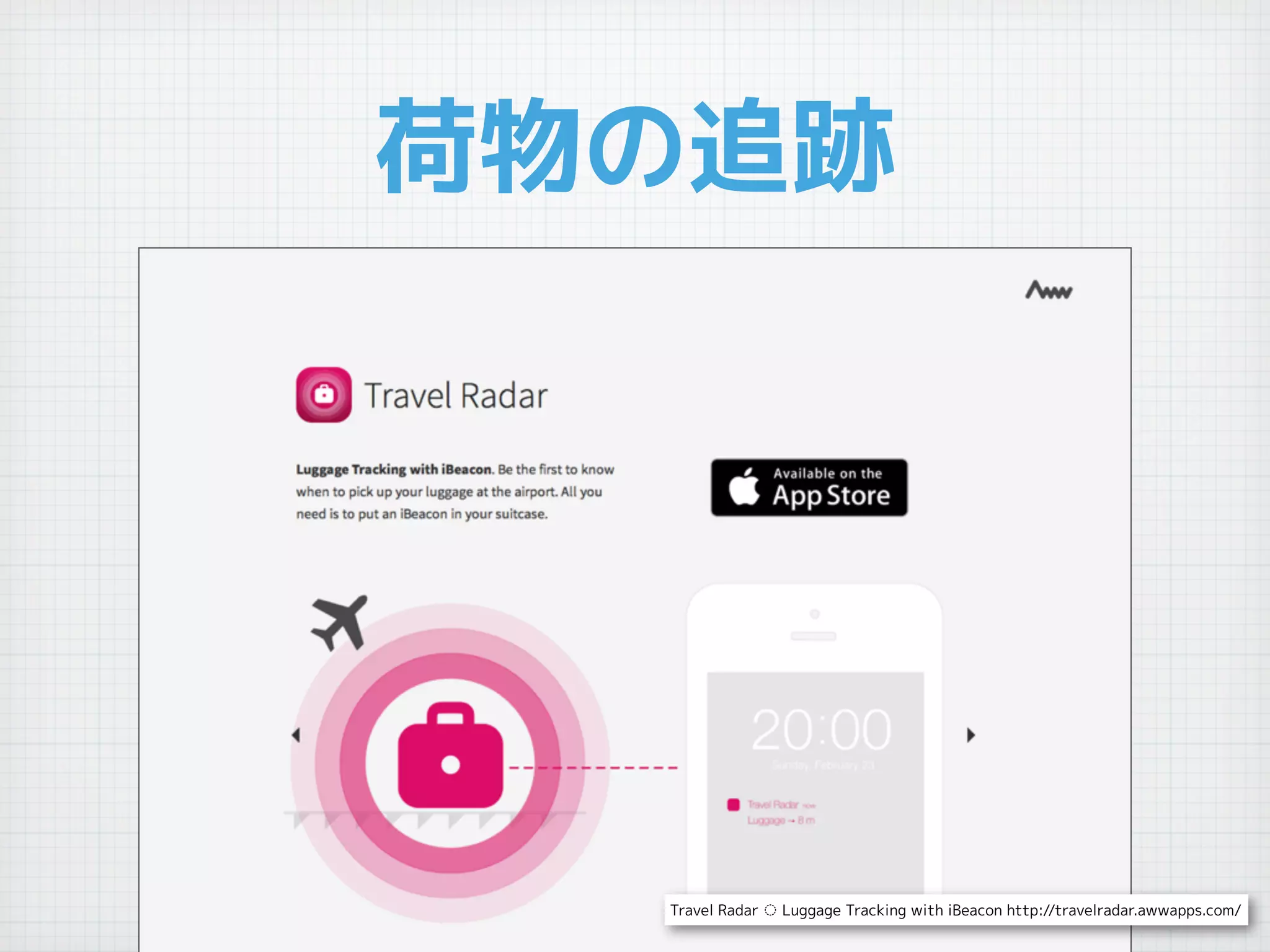

29. 荷物の追跡
Travel Radar ◌ Luggage Tracking with iBeacon http://travelradar.awwapps.com/

30. Passbook

31. Passbook

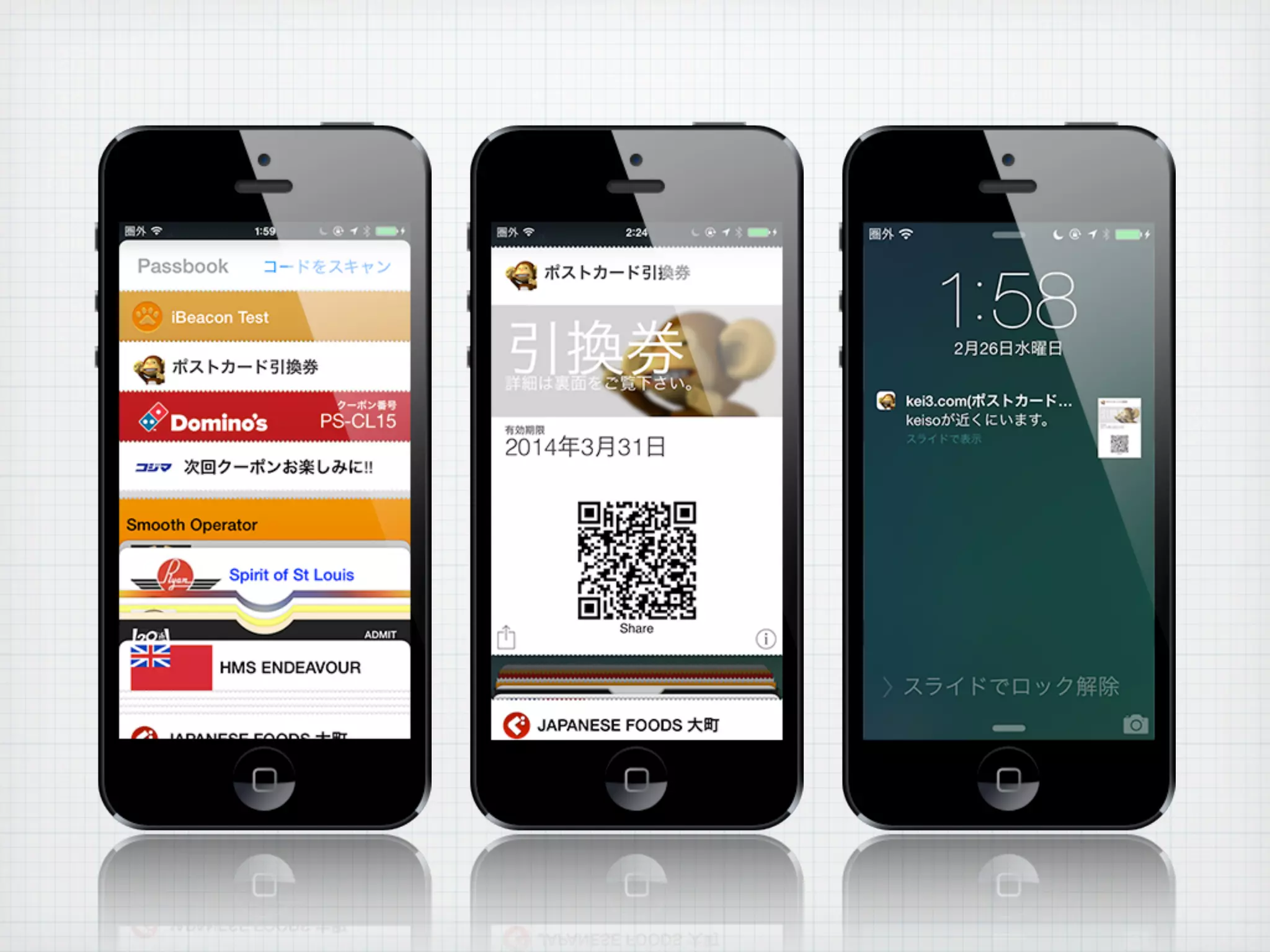

Passbookはクーポンやチケットなどを利用す
る為のiOS用アプリケーション。クーポンやチ
ケットをPassbookでは「パス」と呼称。
Passbookは、iOS 6以降のiPhoneとiPod
touchで使用可能。iPad非対応。
指定の位置(経度・緯度)でロック画面に通知
可能。通知→パスを表示できる。

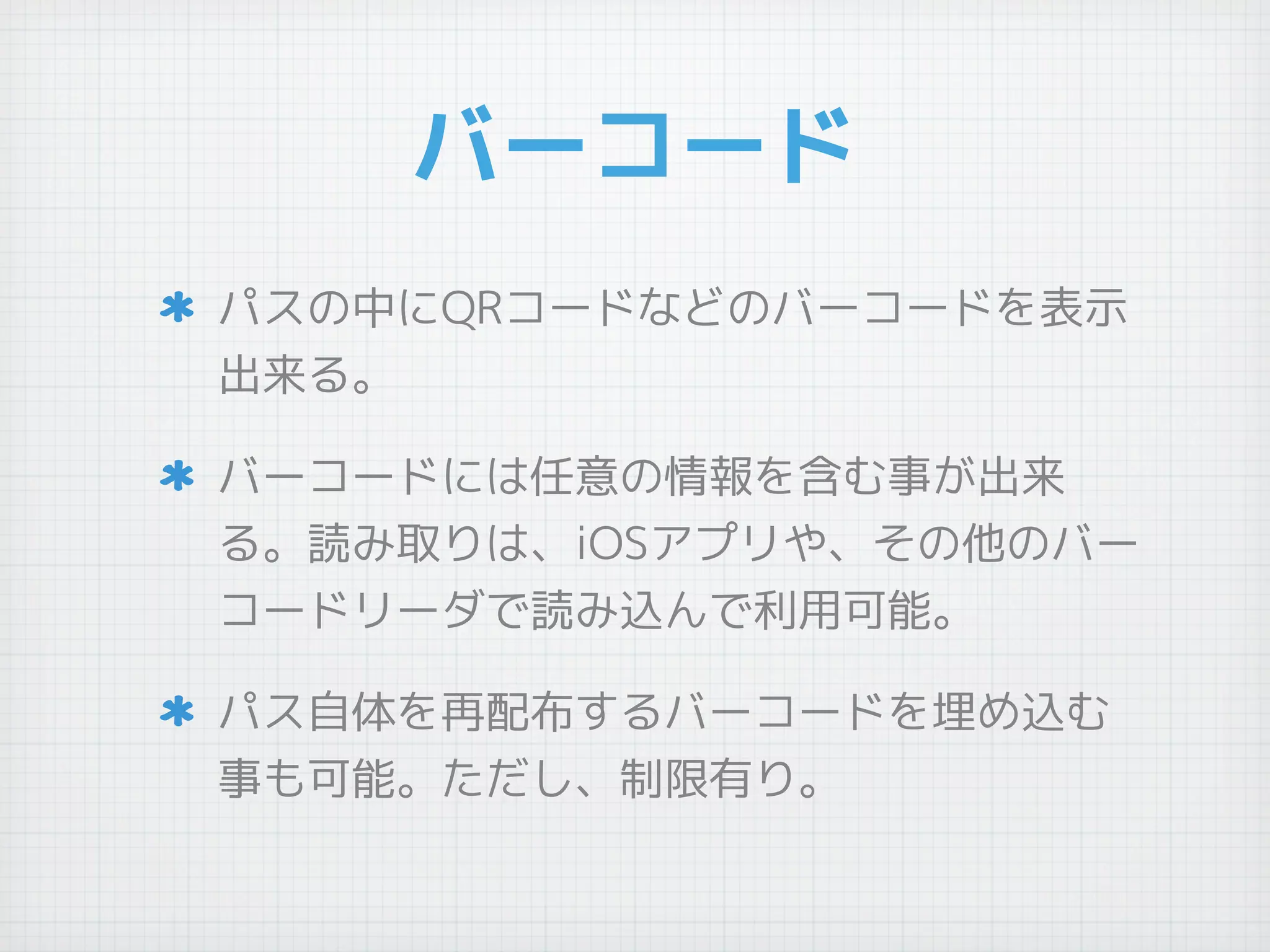

33. バーコード
パスの中にQRコードなどのバーコードを表示
出来る。
バーコードには任意の情報を含む事が出来
る。読み取りは、iOSアプリや、その他のバー
コードリーダで読み込んで利用可能。
パス自体を再配布するバーコードを埋め込む
事も可能。ただし、制限有り。

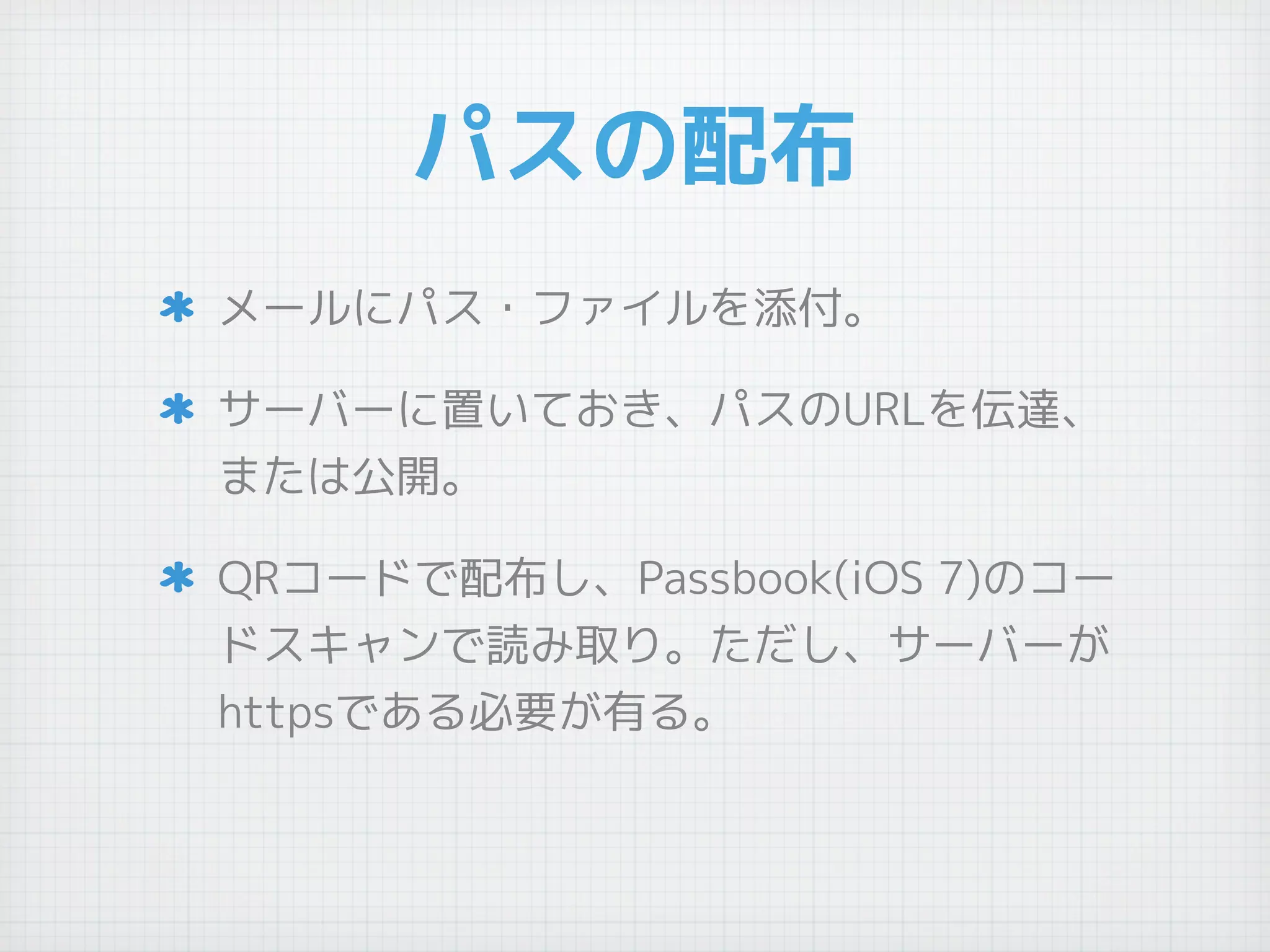

34. パスの配布
メールにパス・ファイルを添付。
サーバーに置いておき、パスのURLを伝達、
または公開。
QRコードで配布し、Passbook(iOS 7)のコー
ドスキャンで読み取り。ただし、サーバーが
httpsである必要が有る。

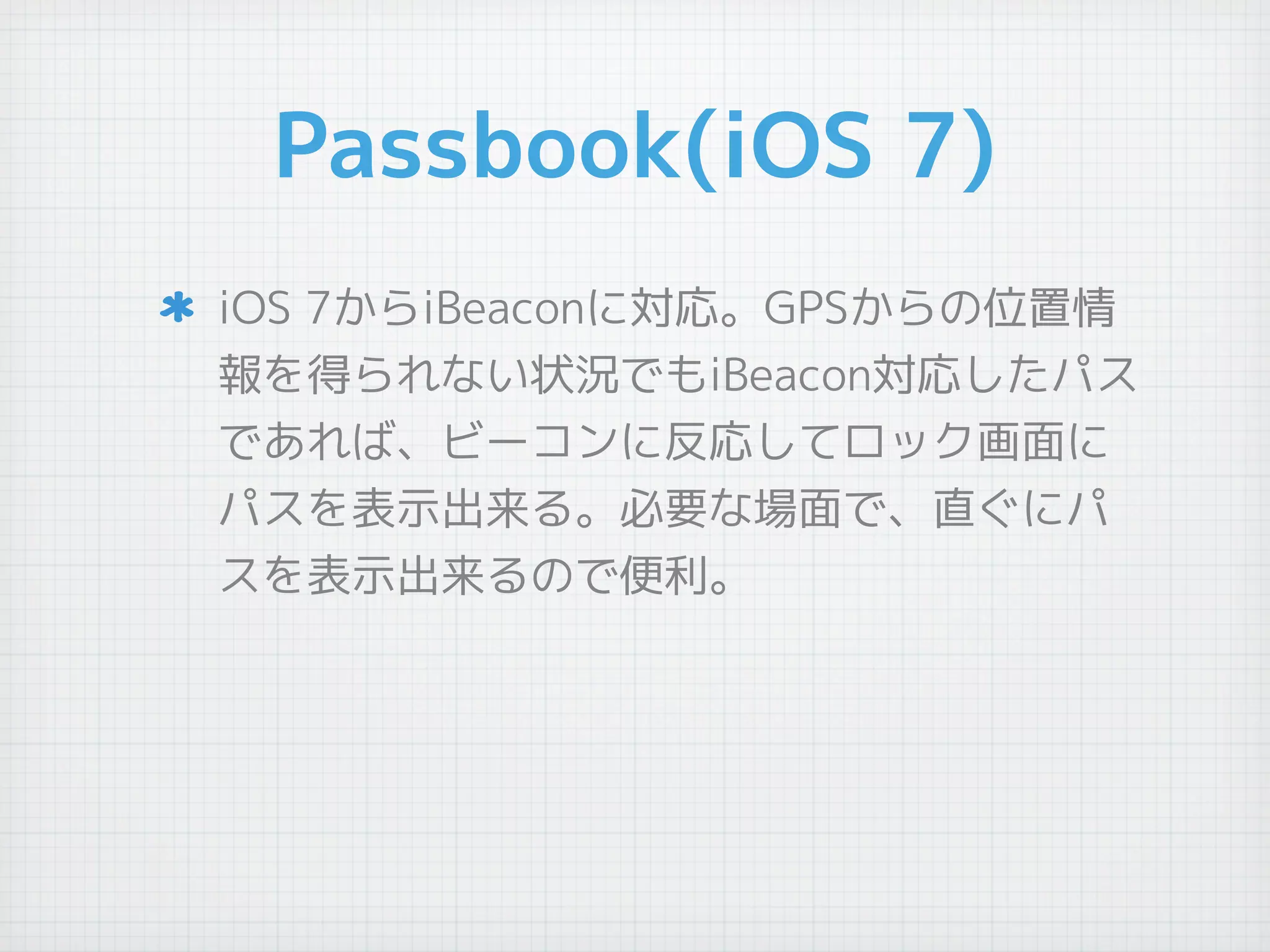

35. Passbook(iOS 7)
iOS 7からiBeaconに対応。GPSからの位置情
報を得られない状況でもiBeacon対応したパス
であれば、ビーコンに反応してロック画面に
パスを表示出来る。必要な場面で、直ぐにパ
スを表示出来るので便利。

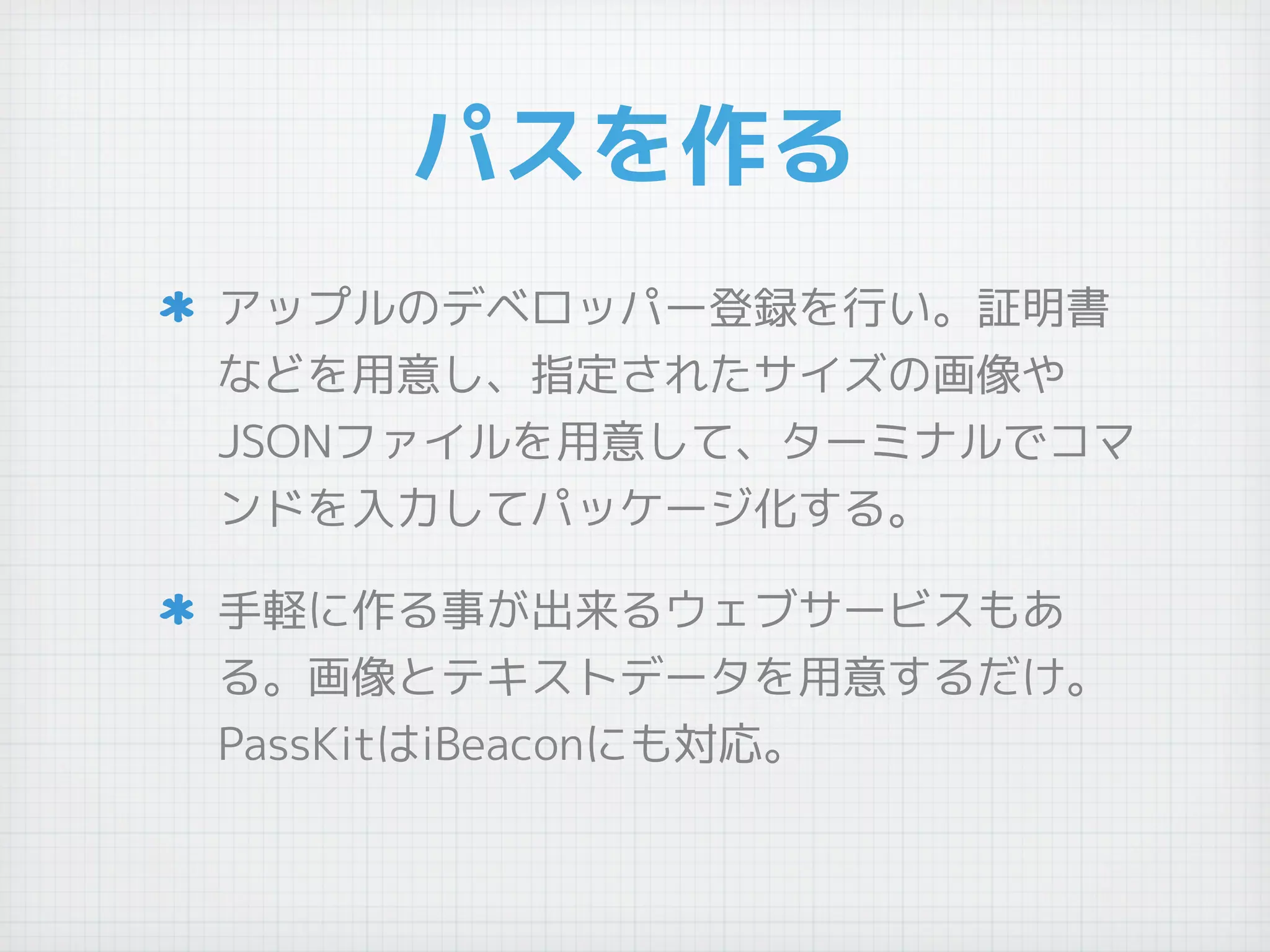

36. パスを作る
アップルのデベロッパー登録を行い。証明書
などを用意し、指定されたサイズの画像や
JSONファイルを用意して、ターミナルでコマ
ンドを入力してパッケージ化する。
手軽に作る事が出来るウェブサービスもあ
る。画像とテキストデータを用意するだけ。
PassKitはiBeaconにも対応。

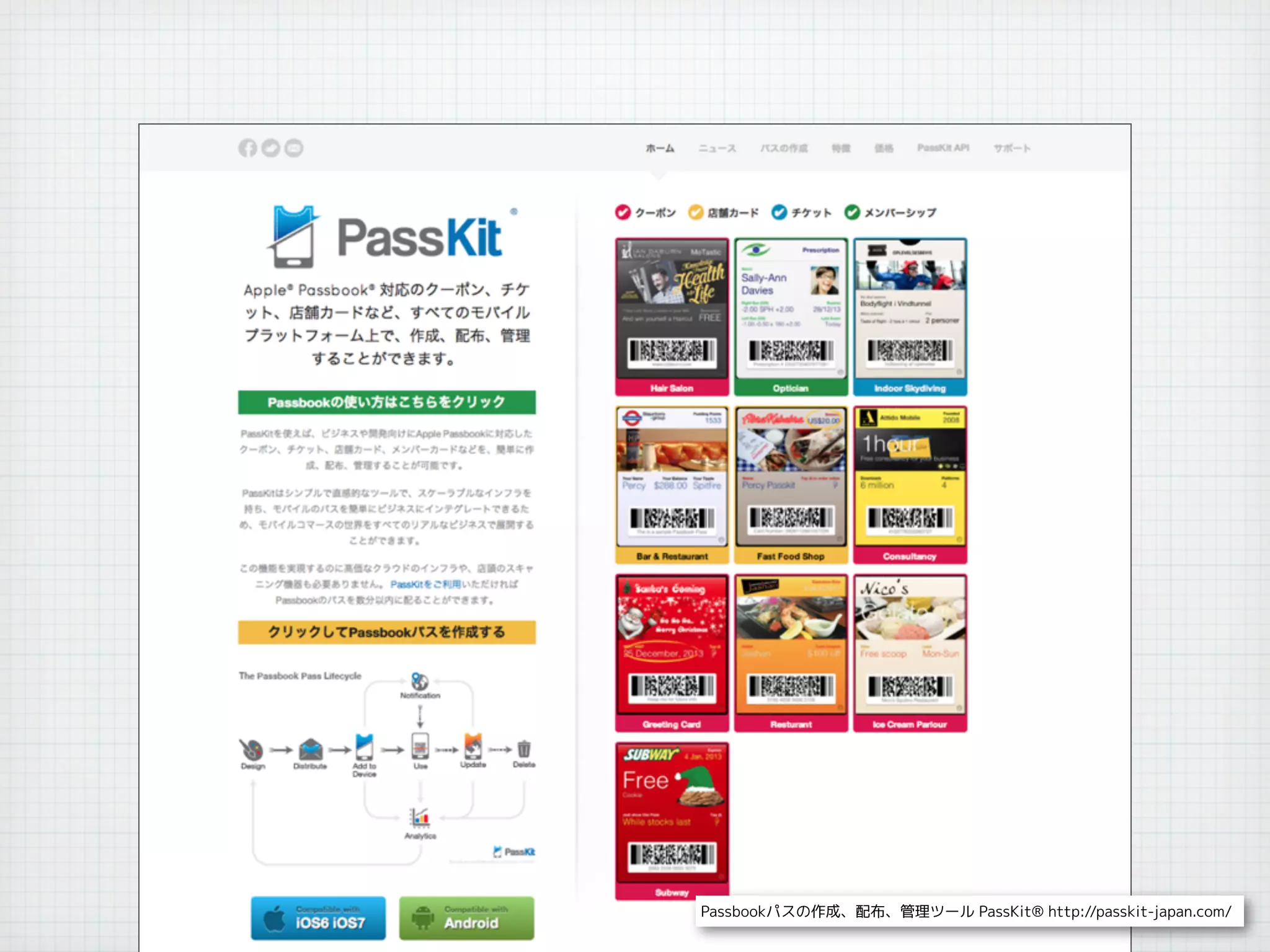

37. Passbookパスの作成、配布、管理ツール PassKit® http://passkit-japan.com/

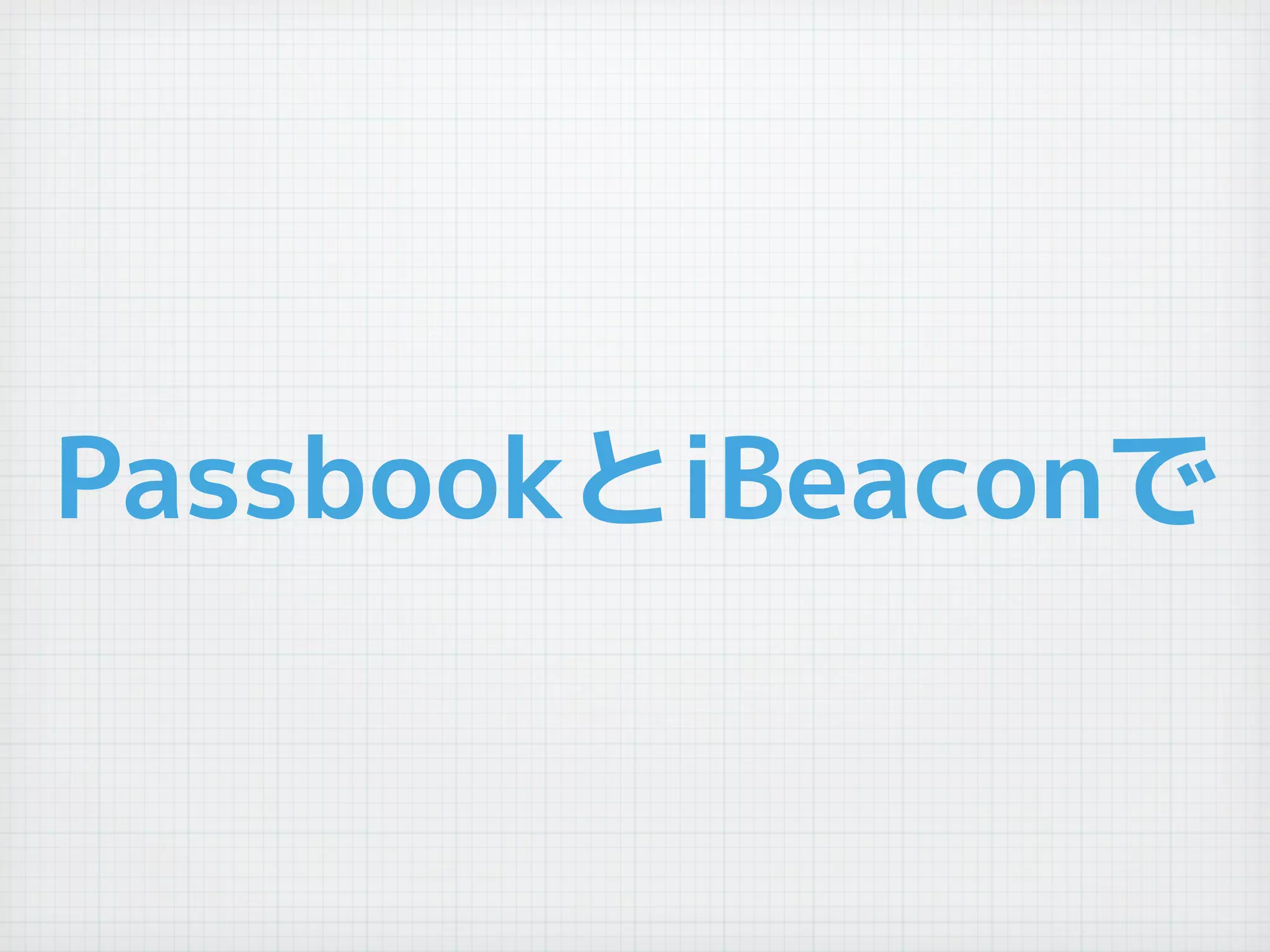

38. PassbookとiBeaconで

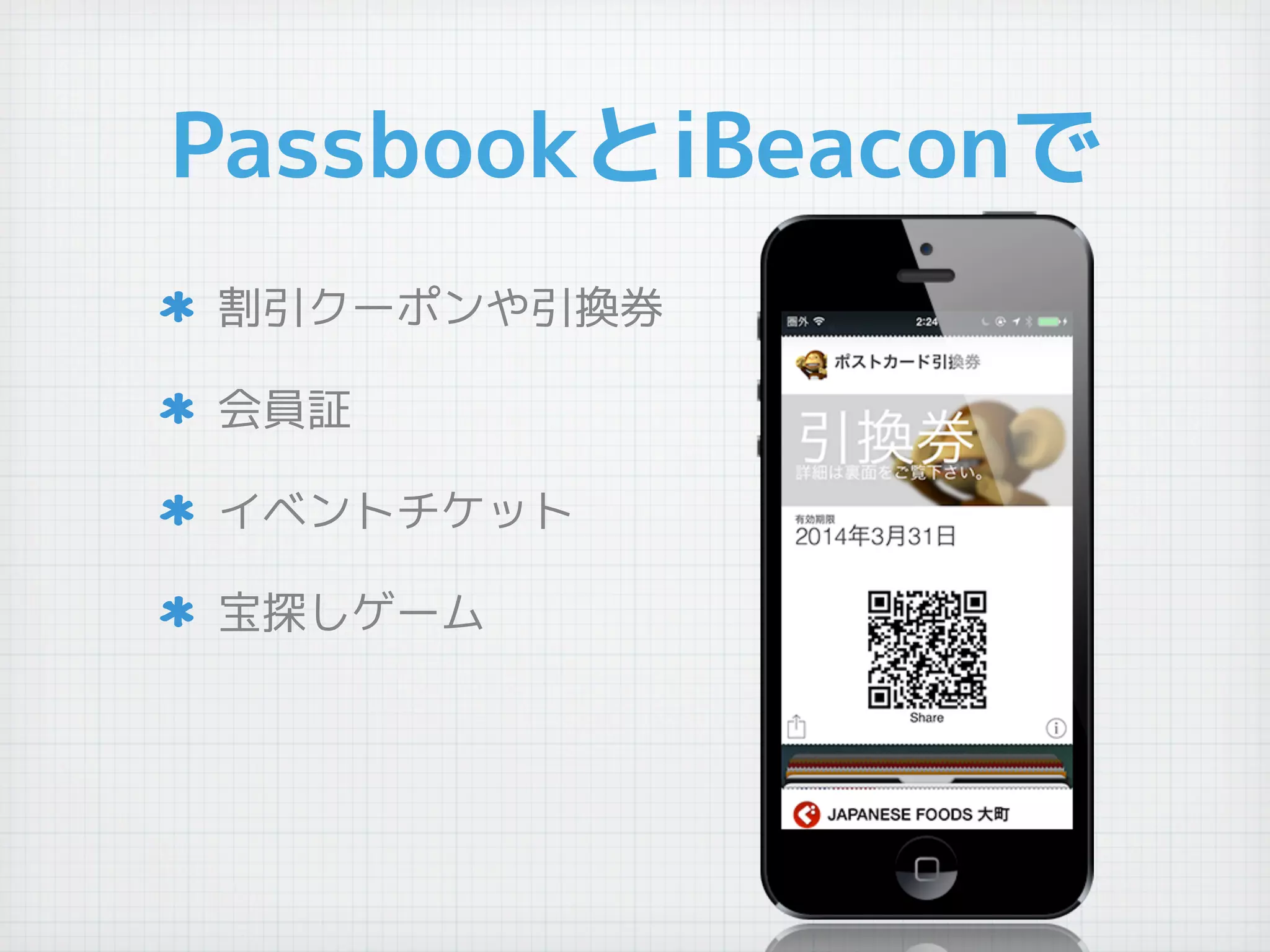

39. PassbookとiBeaconで
割引クーポンや引換券
会員証
イベントチケット
宝探しゲーム

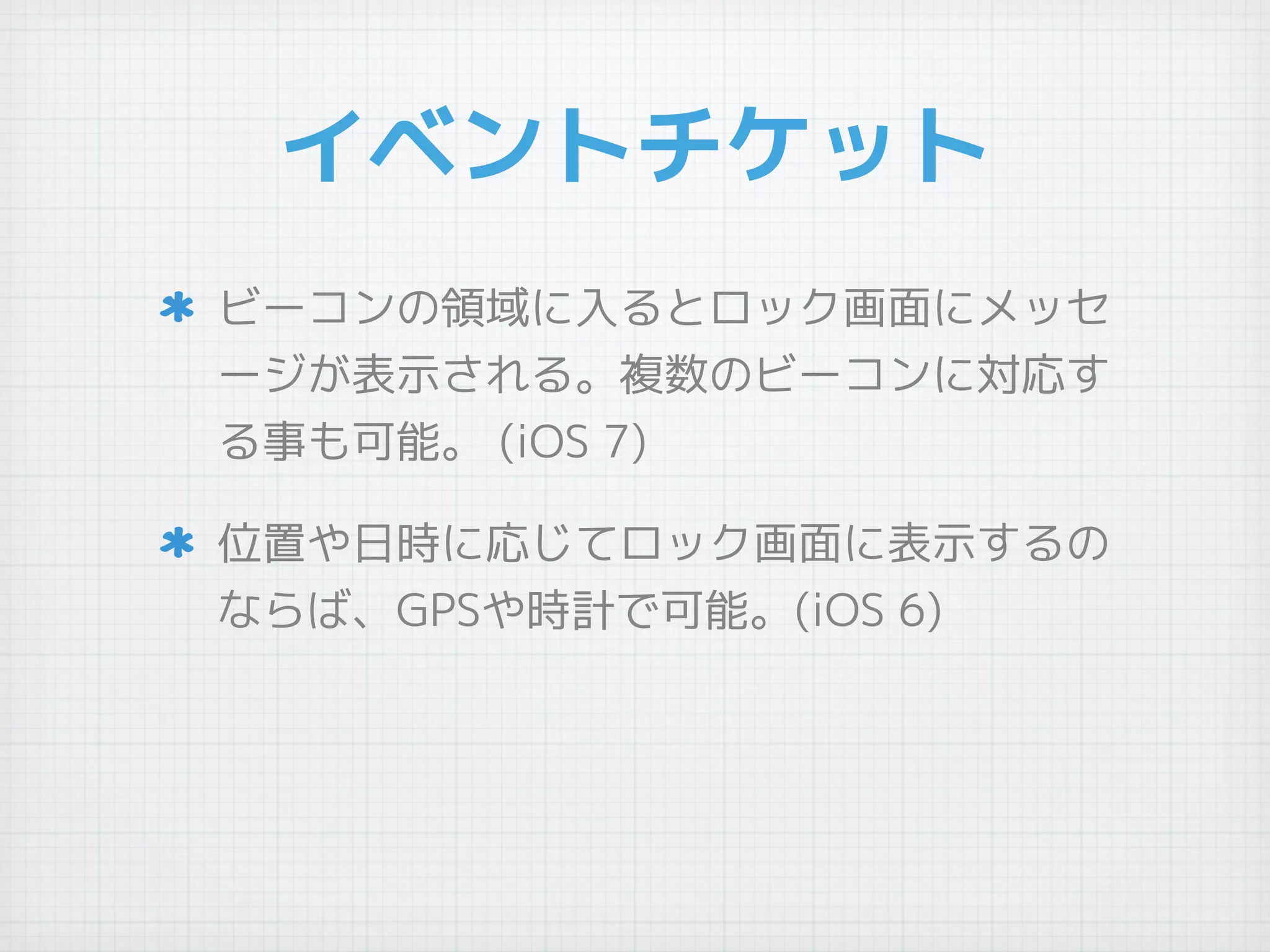

40. イベントチケット
ビーコンの領域に入るとロック画面にメッセ
ージが表示される。複数のビーコンに対応す
る事も可能。 (iOS 7)
位置や日時に応じてロック画面に表示するの
ならば、GPSや時計で可能。(iOS 6)

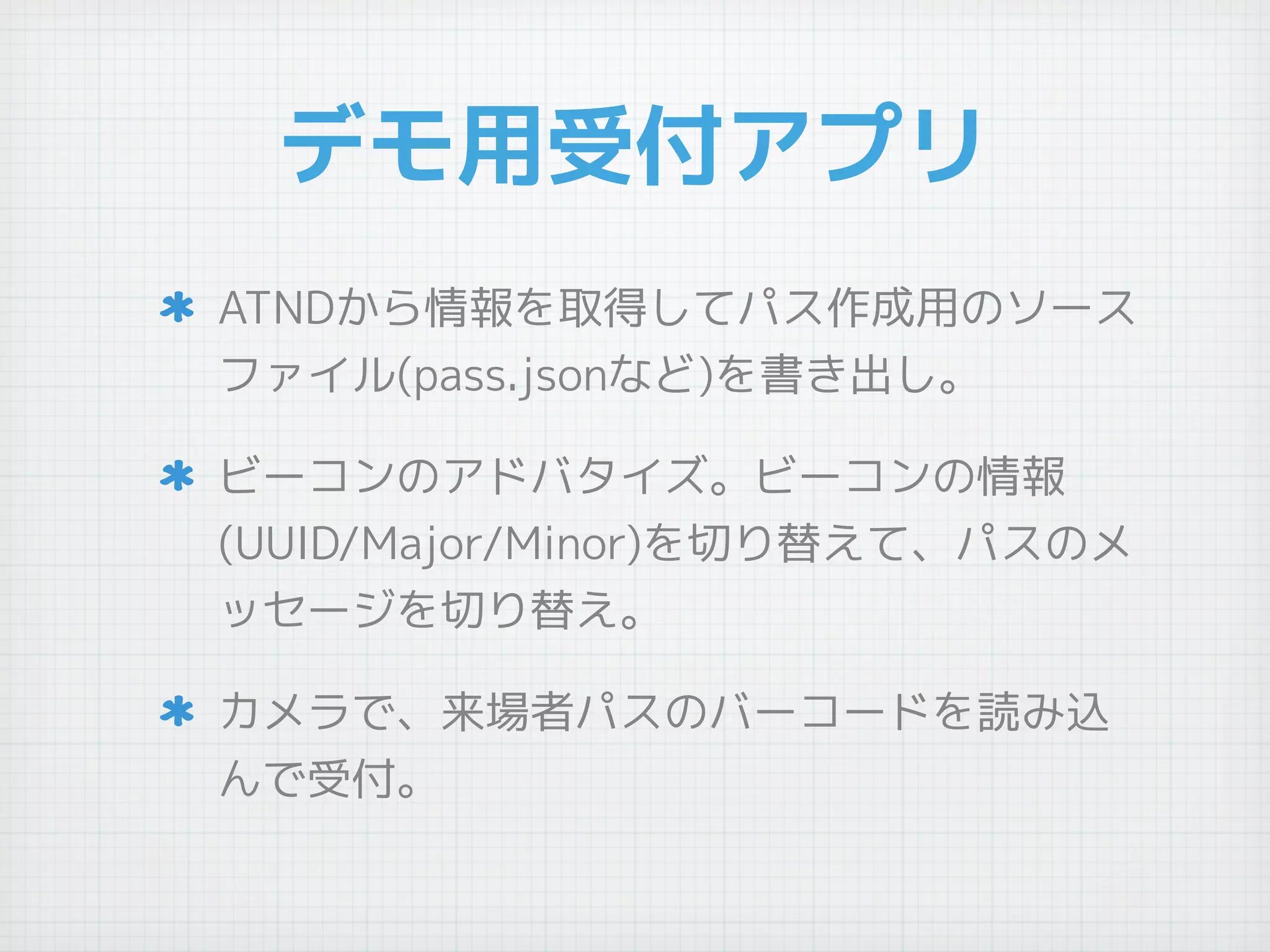

41. デモ用受付アプリ
ATNDから情報を取得してパス作成用のソース
ファイル(pass.jsonなど)を書き出し。
ビーコンのアドバタイズ。ビーコンの情報
(UUID/Major/Minor)を切り替えて、パスのメ
ッセージを切り替え。
カメラで、来場者パスのバーコードを読み込
んで受付。

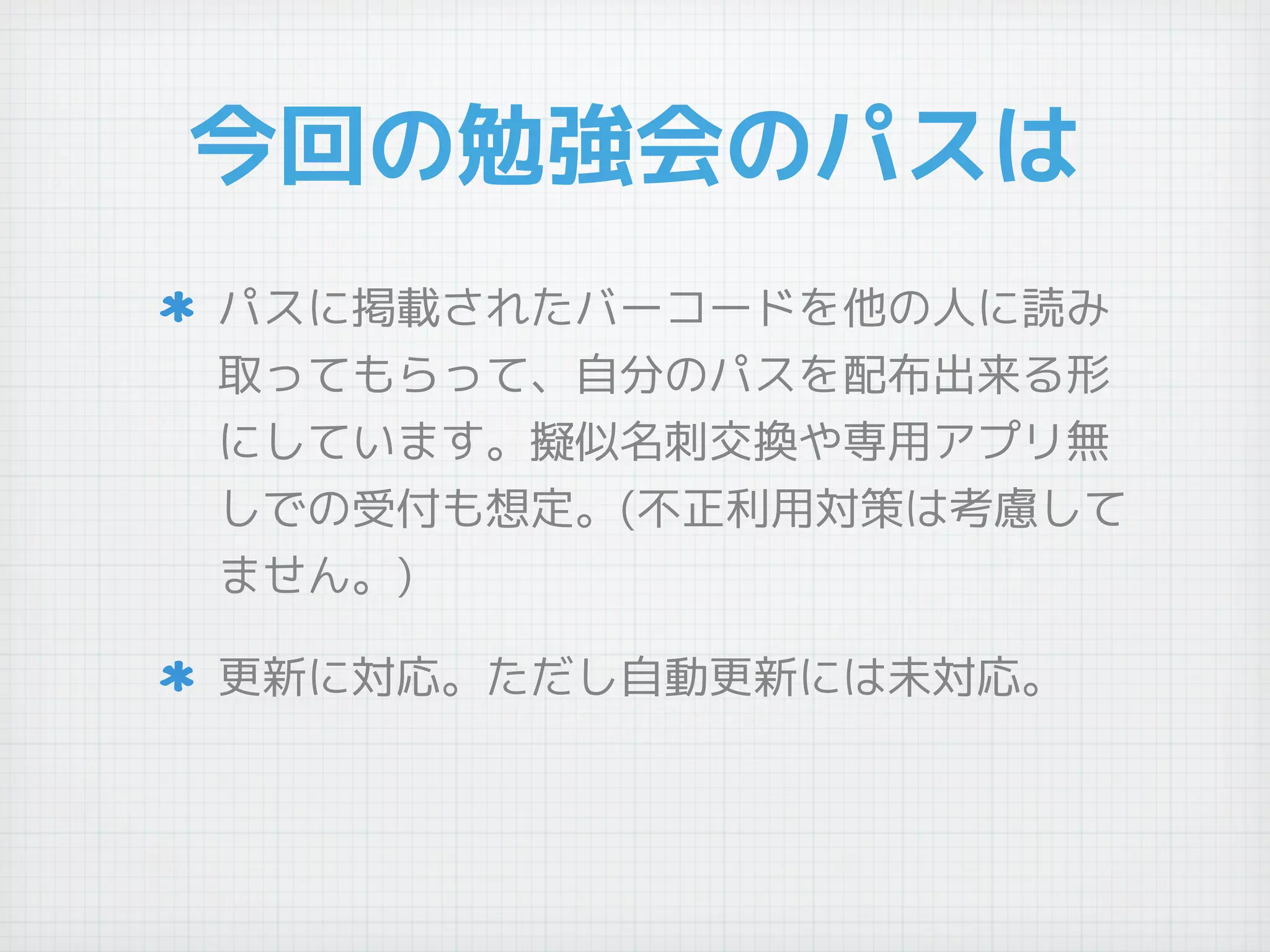

42. 今回の勉強会のパスは
パスに掲載されたバーコードを他の人に読み
取ってもらって、自分のパスを配布出来る形
にしています。擬似名刺交換や専用アプリ無
しでの受付も想定。(不正利用対策は考慮して
ません。)
更新に対応。ただし自動更新には未対応。

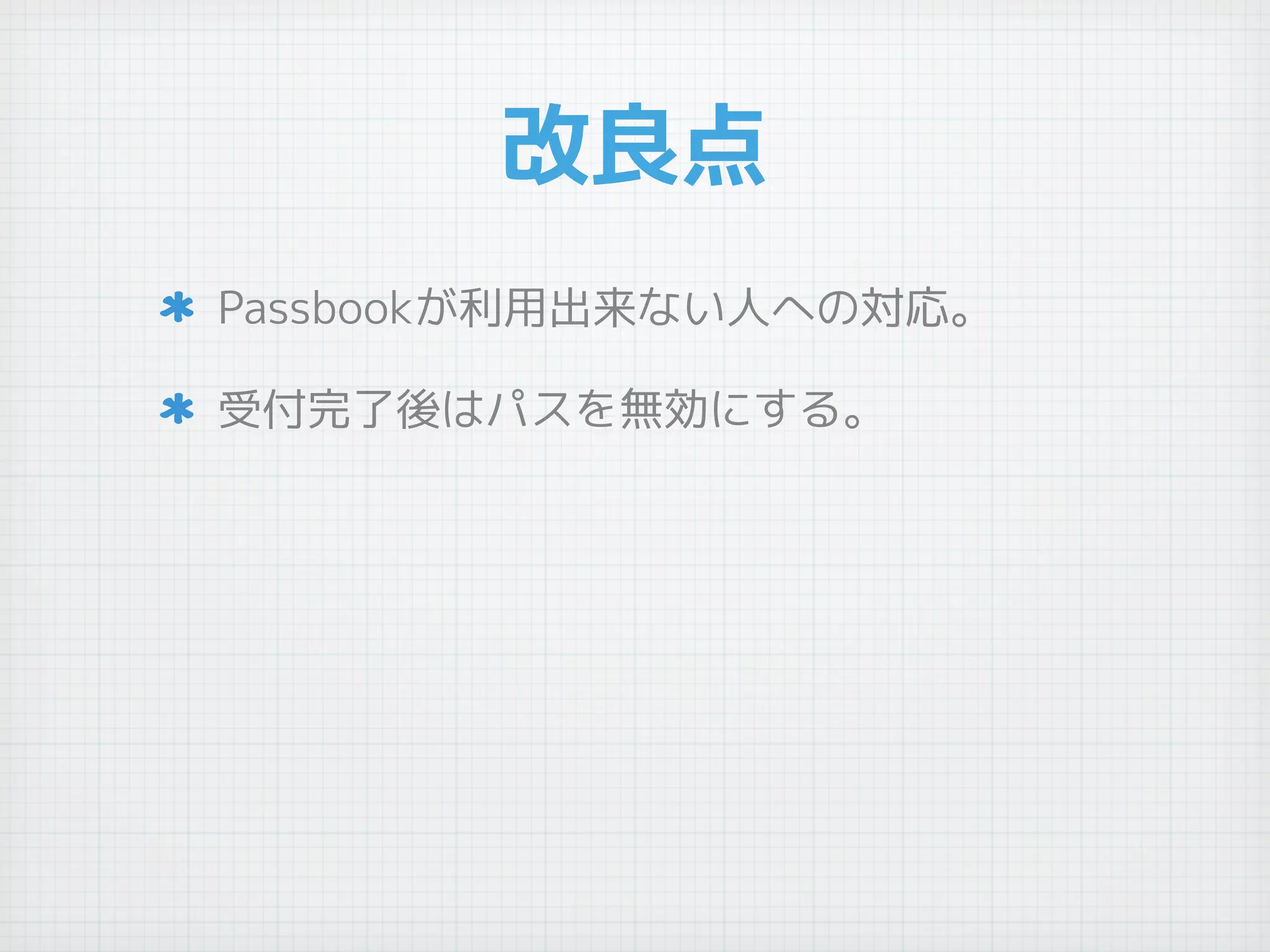

43. 改良点
Passbookが利用出来ない人への対応。
受付完了後はパスを無効にする。

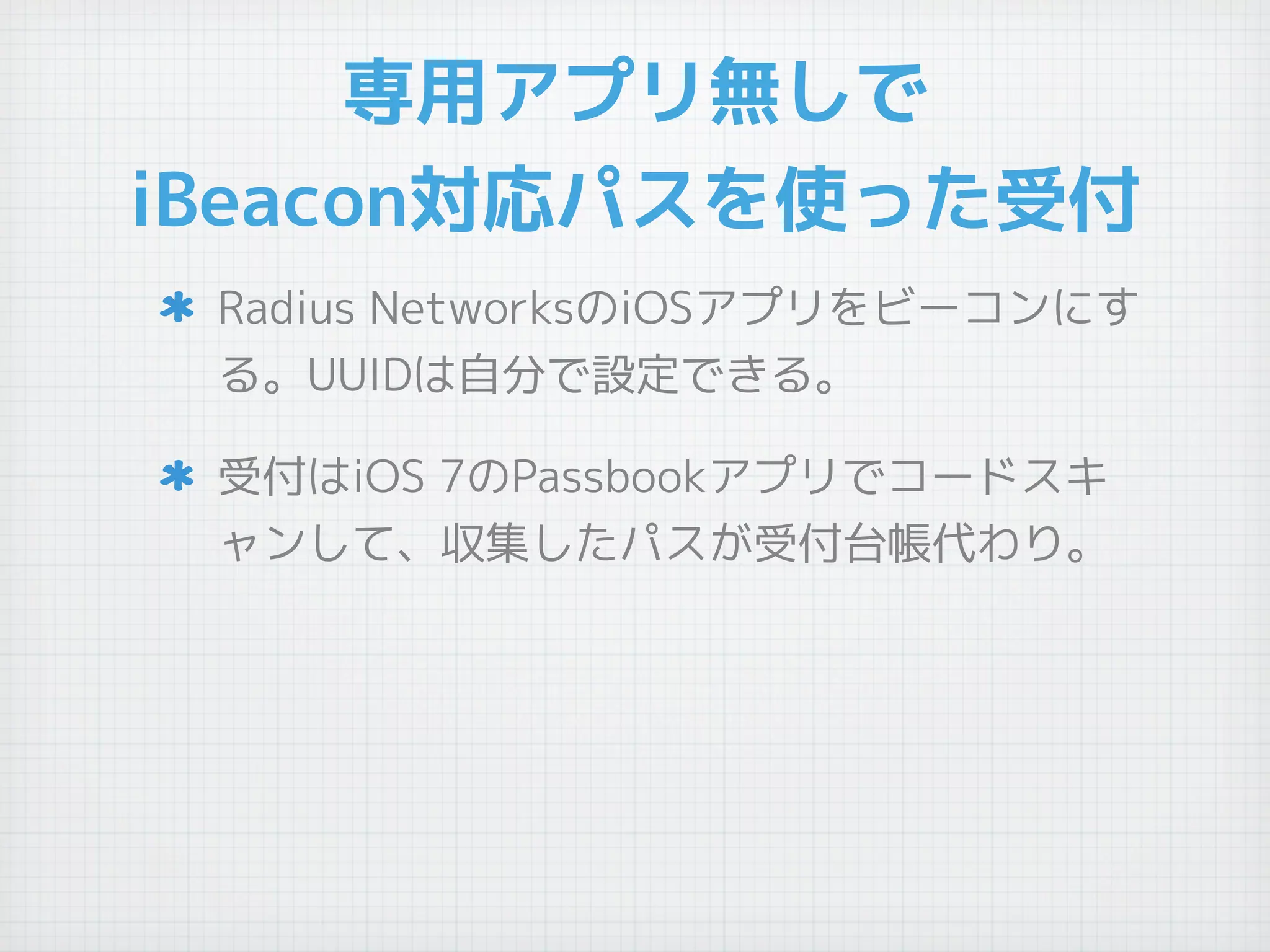

44. 専用アプリ無しで
iBeacon対応パスを使った受付
Radius NetworksのiOSアプリをビーコンにす
る。UUIDは自分で設定できる。
受付はiOS 7のPassbookアプリでコードスキ
ャンして、収集したパスが受付台帳代わり。

45. 終
