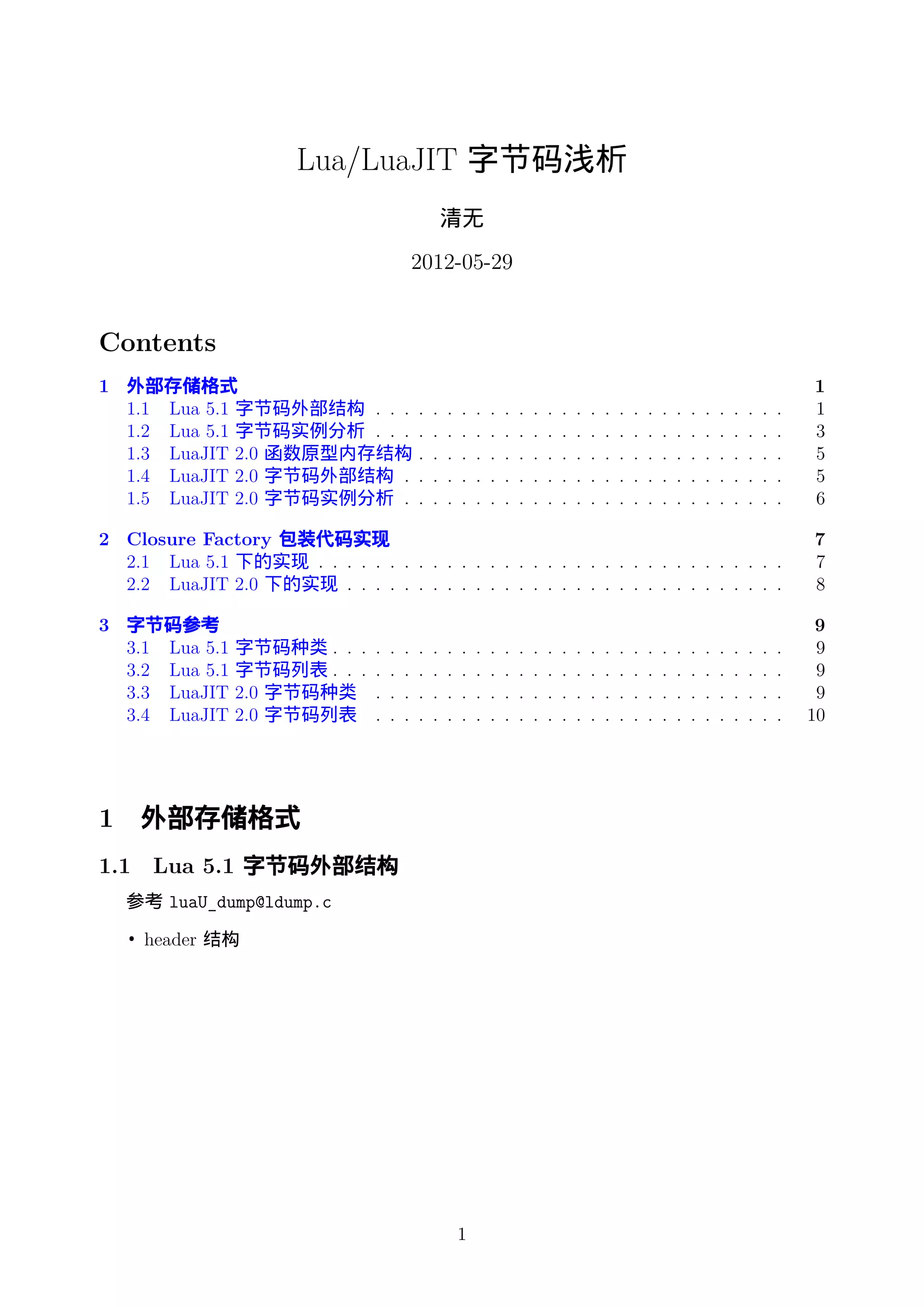

1. Lua/LuaJIT 字节码浅析
清无
2012-05-29
Contents
1 外部存 格式 1
1.1 Lua 5.1 字节码外部结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1.2 Lua 5.1 字节码实例分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.3 LuaJIT 2.0 函数原型内存结构 . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.4 LuaJIT 2.0 字节码外部结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.5 LuaJIT 2.0 字节码实例分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 Closure Factory 包 代码实现 7
2.1 Lua 5.1 下的实现 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 LuaJIT 2.0 下的实现 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3 字节码参考 9
3.1 Lua 5.1 字节码种类 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.2 Lua 5.1 字节码列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.3 LuaJIT 2.0 字节码种类 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.4 LuaJIT 2.0 字节码列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
1 外部存 格式
1.1 Lua 5.1 字节码外部结构
参考 luaU_dump@ldump.c
• header 结构
1

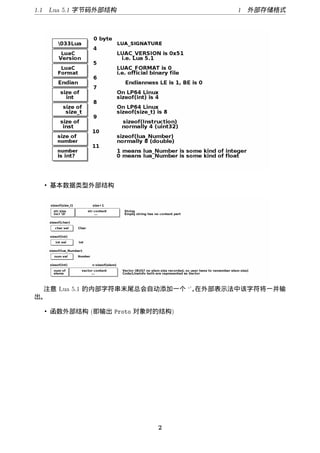

2. 1.1 Lua 5.1 字节码外部结构 1 外部存 格式
• 基本数据类型外部结构
注意 Lua 5.1 的内部字符串末尾总会自动添加一个 ‘’，在外部表示法中该字符将一并输
出。
• 函数外部结构 (即输出 Proto 对象时的结构)
2

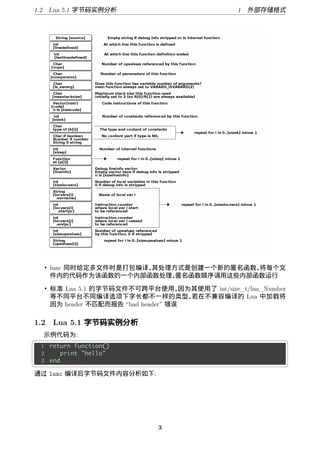

3. 1.2 Lua 5.1 字节码实例分析 1 外部存 格式
• luac 同时给定多文件时是打包编译，其处理方式是创建一个新的匿名函数，将每个文
件内的代码作为该函数的一个内部函数处理， 匿名函数顺序调用这些内部函数运行
• 标准 Lua 5.1 的字节码文件不可跨平台使用， 因为其使用了 int/size_t/lua_Number
等不同平台不同编译选项下字长都不一样的类型， 若在不兼容编译的 Lua 中加载将
因为 header 不匹配而报告 “bad header” 错误
1.2 Lua 5.1 字节码实例分析
示例代码为:
§ ¤
1 return function()
2 print "hello"
3 end
¦ ¥
通过 luac 编译后字节码文件内容分析如下:
3

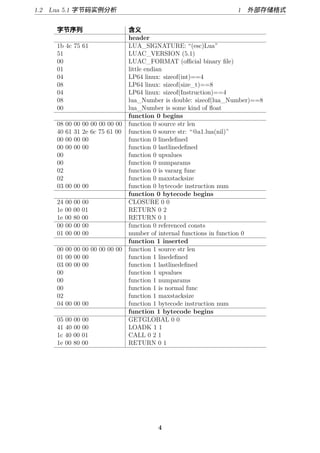

4. 1.2 Lua 5.1 字节码实例分析 1 外部存 格式
字节序列 含
header
1b 4c 75 61 LUA_SIGNATURE: “(esc)Lua”
51 LUAC_VERSION (5.1)
00 LUAC_FORMAT (official binary file)
01 little endian
04 LP64 linux: sizeof(int)==4
08 LP64 linux: sizeof(size_t)==8
04 LP64 linux: sizeof(Instruction)==4
08 lua_Number is double: sizeof(lua_Number)==8
00 lua_Number is some kind of float
function 0 begins
08 00 00 00 00 00 00 00 function 0 source str len
40 61 31 2e 6c 75 61 00 function 0 source str: “@a1.lua(nil)”
00 00 00 00 function 0 linedefined
00 00 00 00 function 0 lastlinedefined
00 function 0 upvalues
00 function 0 numparams
02 function 0 is vararg func
02 function 0 maxstacksize
03 00 00 00 function 0 bytecode instruction num
function 0 bytecode begins
24 00 00 00 CLOSURE 0 0
1e 00 00 01 RETURN 0 2
1e 00 80 00 RETURN 0 1
00 00 00 00 function 0 referenced consts
01 00 00 00 number of internal functions in function 0
function 1 inserted
00 00 00 00 00 00 00 00 function 1 source str len
01 00 00 00 function 1 linedefined
03 00 00 00 function 1 lastlinedefined
00 function 1 upvalues
00 function 1 numparams
00 function 1 is normal func
02 function 1 maxstacksize
04 00 00 00 function 1 bytecode instruction num
function 1 bytecode begins
05 00 00 00 GETGLOBAL 0 0
41 40 00 00 LOADK 1 1
1c 40 00 01 CALL 0 2 1
1e 00 80 00 RETURN 0 1
4

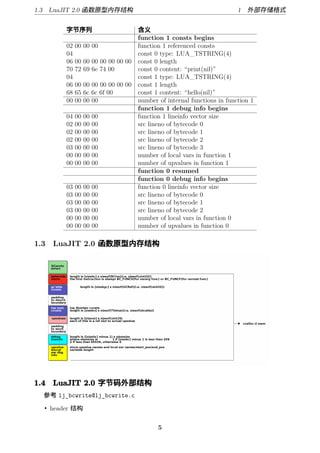

5. 1.3 LuaJIT 2.0 函数原型内存结构 1 外部存 格式
字节序列 含
function 1 consts begins
02 00 00 00 function 1 referenced consts
04 const 0 type: LUA_TSTRING(4)
06 00 00 00 00 00 00 00 const 0 length
70 72 69 6e 74 00 const 0 content: “print(nil)”
04 const 1 type: LUA_TSTRING(4)
06 00 00 00 00 00 00 00 const 1 length
68 65 6c 6c 6f 00 const 1 content: “hello(nil)”
00 00 00 00 number of internal functions in function 1
function 1 debug info begins
04 00 00 00 function 1 lineinfo vector size
02 00 00 00 src lineno of bytecode 0
02 00 00 00 src lineno of bytecode 1
02 00 00 00 src lineno of bytecode 2
03 00 00 00 src lineno of bytecode 3
00 00 00 00 number of local vars in function 1
00 00 00 00 number of upvalues in function 1
function 0 resumed
function 0 debug info begins
03 00 00 00 function 0 lineinfo vector size
03 00 00 00 src lineno of bytecode 0
03 00 00 00 src lineno of bytecode 1
03 00 00 00 src lineno of bytecode 2
00 00 00 00 number of local vars in function 0
00 00 00 00 number of upvalues in function 0
1.3 LuaJIT 2.0 函数原型内存结构
1.4 LuaJIT 2.0 字节码外部结构
参考 lj_bcwrite@lj_bcwrite.c
• header 结构
5

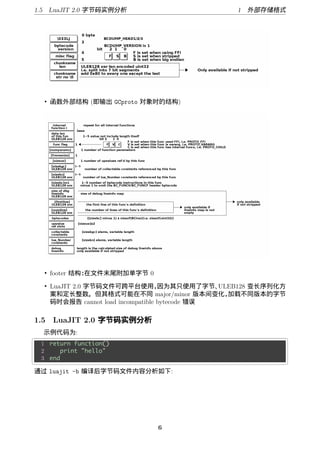

6. 1.5 LuaJIT 2.0 字节码实例分析 1 外部存 格式
• 函数外部结构 (即输出 GCproto 对象时的结构)
• footer 结构：在文件末尾附加单字节 0
• LuaJIT 2.0 字节码文件可跨平台使用， 因为其只使用了字节、 ULEB128 变长序列化方
案和定长整数。但其格式可能在不同 major/minor 版本间变化， 加载不同版本的字节
码时会报告 cannot load incompatible bytecode 错误
1.5 LuaJIT 2.0 字节码实例分析
示例代码为:
§ ¤
1 return function()
2 print "hello"
3 end
¦ ¥
通过 luajit -b 编译后字节码文件内容分析如下:
6

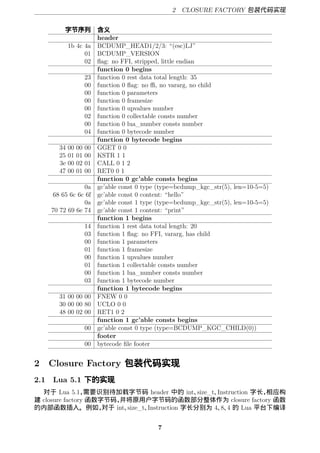

7. 2 CLOSURE FACTORY 包 代码实现
字节序列 含
header
1b 4c 4a BCDUMP_HEAD1/2/3: “(esc)LJ”
01 BCDUMP_VERSION
02 flag: no FFI, stripped, little endian
function 0 begins
23 function 0 rest data total length: 35
00 function 0 flag: no ffi, no vararg, no child
00 function 0 parameters
00 function 0 framesize
00 function 0 upvalues number
02 function 0 collectable consts number
00 function 0 lua_number consts number
04 function 0 bytecode number
function 0 bytecode begins
34 00 00 00 GGET 0 0
25 01 01 00 KSTR 1 1
3e 00 02 01 CALL 0 1 2
47 00 01 00 RET0 0 1
function 0 gc’able consts begins
0a gc’able const 0 type (type=bcdump_kgc_str(5), len=10-5=5)
68 65 6c 6c 6f gc’able const 0 content: “hello”
0a gc’able const 1 type (type=bcdump_kgc_str(5), len=10-5=5)
70 72 69 6e 74 gc’able const 1 content: “print”
function 1 begins
14 function 1 rest data total length: 20
03 function 1 flag: no FFI, vararg, has child
00 function 1 parameters
01 function 1 framesize
00 function 1 upvalues number
01 function 1 collectable consts number
00 function 1 lua_number consts number
03 function 1 bytecode number
function 1 bytecode begins
31 00 00 00 FNEW 0 0
30 00 00 80 UCLO 0 0
48 00 02 00 RET1 0 2
function 1 gc’able consts begins
00 gc’able const 0 type (type=BCDUMP_KGC_CHILD(0))
footer
00 bytecode file footer
2 Closure Factory 包 代码实现
2.1 Lua 5.1 下的实现
对于 Lua 5.1， 需要识别待加载字节码 header 中的 int、 size_t、Instruction 字长，相应构
建 closure factory 函数字节码， 并将原用户字节码的函数部分整体作为 closure factory 函数
的内部函数插入。例如， 对于 int、size_t、Instruction 字长分别为 4、 4 的 Lua 平台下编译
8、
7

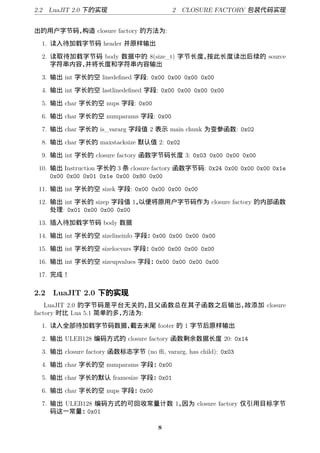

8. 2.2 LuaJIT 2.0 下的实现 2 CLOSURE FACTORY 包 代码实现
出的用户字节码，构造 closure factory 的方法为:
1. 读入待加载字节码 header 并原样输出
2. 读取待加载字节码 body 数据中的 8(size_t) 字节长度，按此长度读出后续的 source
字符串内容，并将长度和字符串内容输出
3. 输出 int 字长的空 linedefined 字段: 0x00 0x00 0x00 0x00
4. 输出 int 字长的空 lastlinedefined 字段: 0x00 0x00 0x00 0x00
5. 输出 char 字长的空 nups 字段: 0x00
6. 输出 char 字长的空 numparams 字段: 0x00
7. 输出 char 字长的 is_vararg 字段值 2 表示 main chunk 为变参函数: 0x02
8. 输出 char 字长的 maxstacksize 默认值 2: 0x02
9. 输出 int 字长的 closure factory 函数字节码长度 3: 0x03 0x00 0x00 0x00
10. 输出 Instruction 字长的 3 条 closure factory 函数字节码: 0x24 0x00 0x00 0x00 0x1e
0x00 0x00 0x01 0x1e 0x00 0x80 0x00
11. 输出 int 字长的空 sizek 字段: 0x00 0x00 0x00 0x00
12. 输出 int 字长的 sizep 字段值 1， 以便将原用户字节码作为 closure factory 的内部函数
处理: 0x01 0x00 0x00 0x00
13. 插入待加载字节码 body 数据
14. 输出 int 字长的空 sizelineinfo 字段：0x00 0x00 0x00 0x00
15. 输出 int 字长的空 sizelocvars 字段：0x00 0x00 0x00 0x00
16. 输出 int 字长的空 sizeupvalues 字段：0x00 0x00 0x00 0x00
17. 完成！
2.2 LuaJIT 2.0 下的实现
LuaJIT 2.0 的字节码是平台无关的， 且父函数总在其子函数之后输出，故添加 closure
factory 时比 Lua 5.1 简单的多，方法为:
1. 读入全部待加载字节码数据，截去末尾 footer 的 1 字节后原样输出
2. 输出 ULEB128 编码方式的 closure factory 函数剩余数据长度 20: 0x14
3. 输出 closure factory 函数标志字节 (no ffi, vararg, has child): 0x03
4. 输出 char 字长的空 numparams 字段：0x00
5. 输出 char 字长的默认 framesize 字段：0x01
6. 输出 char 字长的空 nups 字段：0x00
7. 输出 ULEB128 编码方式的可回收常量计数 1，因为 closure factory 仅引用目标字节
码这一常量：0x01
8

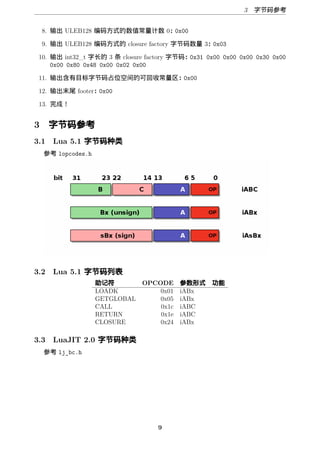

9. 3 字节码参考
8. 输出 ULEB128 编码方式的数值常量计数 0：0x00
9. 输出 ULEB128 编码方式的 closure factory 字节码数量 3：0x03
10. 输出 int32_t 字长的 3 条 closure factory 字节码：0x31 0x00 0x00 0x00 0x30 0x00
0x00 0x80 0x48 0x00 0x02 0x00
11. 输出含有目标字节码占位空间的可回收常量区：0x00
12. 输出末尾 footer：0x00
13. 完成！
3 字节码参考
3.1 Lua 5.1 字节码种类
参考 lopcodes.h
3.2 Lua 5.1 字节码列表
符 OPCODE 参数 式 能
LOADK 0x01 iABx
GETGLOBAL 0x05 iABx
CALL 0x1c iABC
RETURN 0x1e iABC
CLOSURE 0x24 iABx
3.3 LuaJIT 2.0 字节码种类
参考 lj_bc.h
9

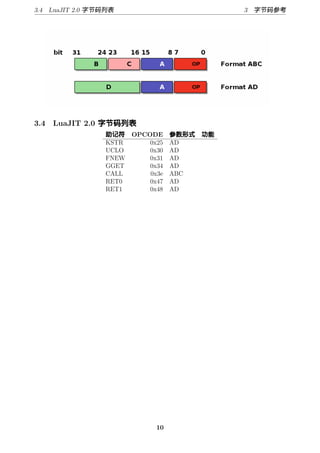

10. 3.4 LuaJIT 2.0 字节码列表 3 字节码参考
3.4 LuaJIT 2.0 字节码列表
符 OPCODE 参数 式 能
KSTR 0x25 AD
UCLO 0x30 AD
FNEW 0x31 AD
GGET 0x34 AD
CALL 0x3e ABC
RET0 0x47 AD
RET1 0x48 AD
