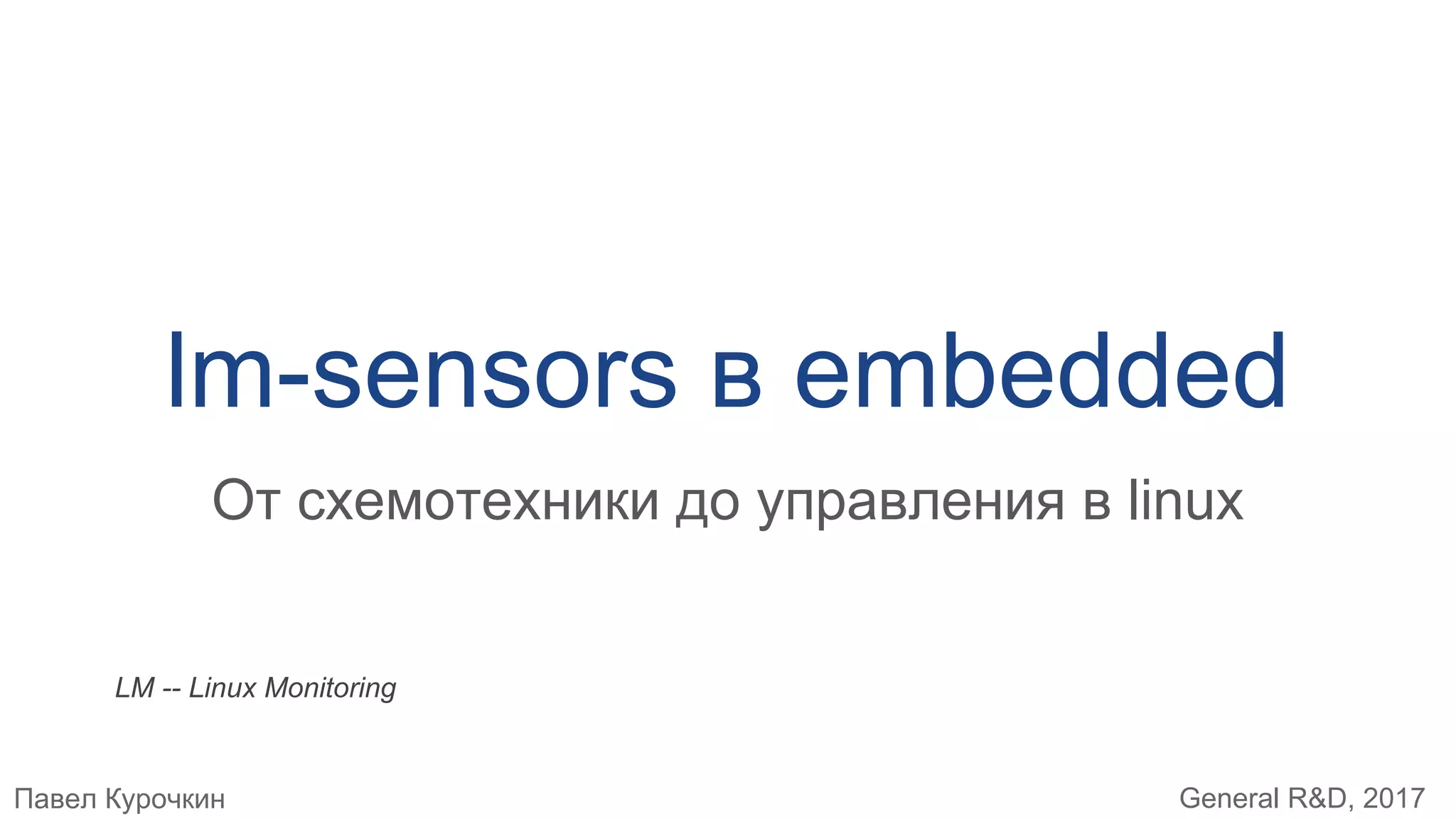

lm-sensors in embedded systems: from schematics to management from linux

Павел Курочкин General R&D, 2017
lm-sensors в embedded
От схемотехники до управления в linux
LM -- Linux Monitoring

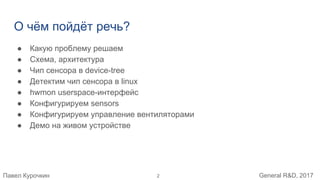

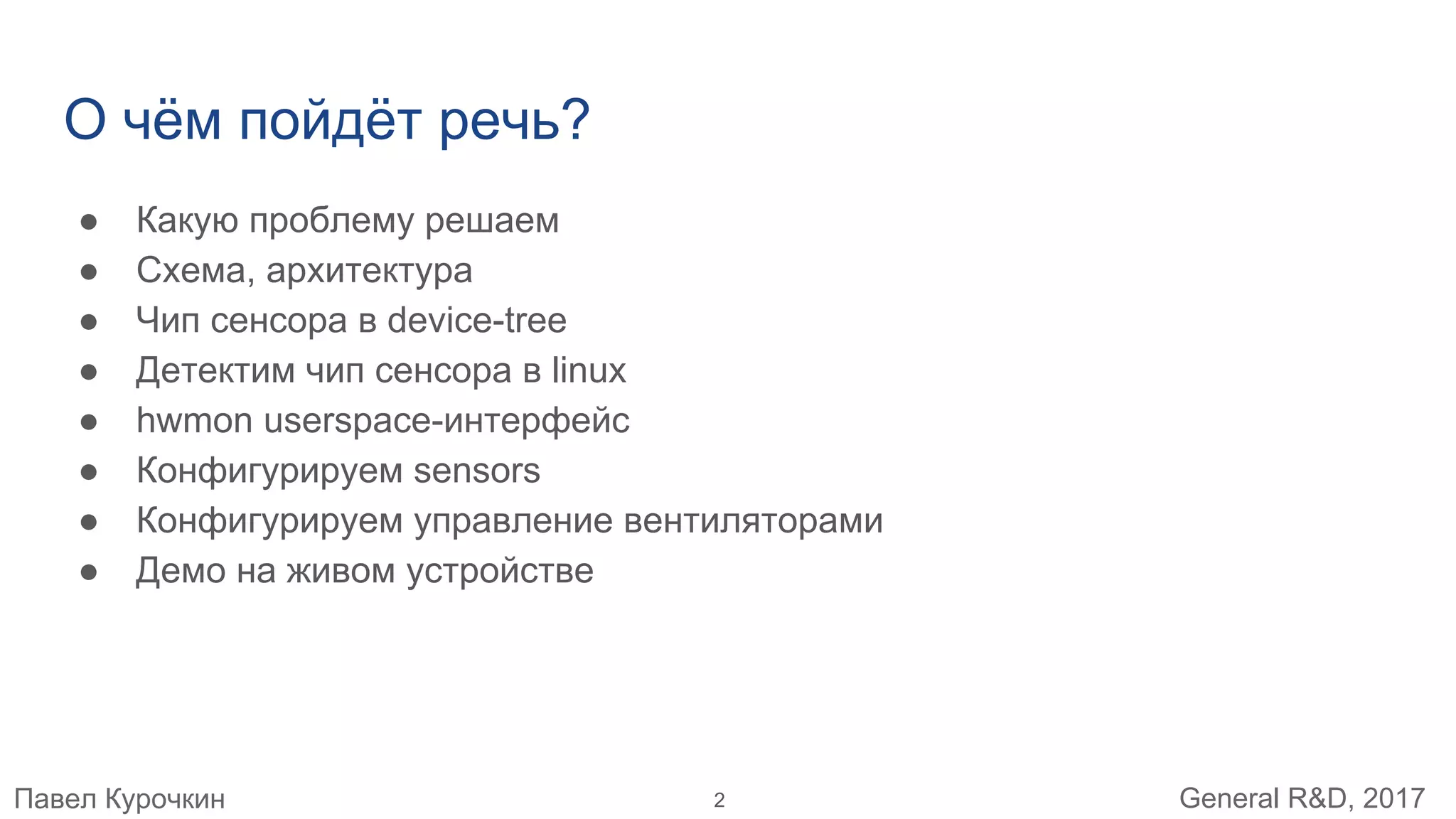

О чём пойдёт речь?
● Какую проблему решаем
● Схема, архитектура
● Чип сенсора в device-tree
● Детектим чип сенсора в linux
● hwmon userspace-интерфейс
● Конфигурируем sensors
● Конфигурируем управление вентиляторами
● Демо на живом устройстве
2

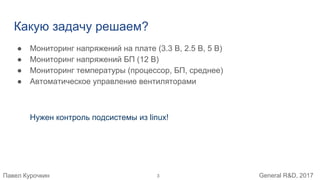

Какую задачу решаем?
● Мониторинг напряжений на плате (3.3 В, 2.5 В, 5 В)
● Мониторинг напряжений БП (12 В)
● Мониторинг температуры (процессор, БП, среднее)
● Автоматическое управление вентиляторами
Нужен контроль подсистемы из linux!
3

Блок-схема устройства
4

Компоненты схемы
● adt7463 -- аналог National lm85
● ads7830 -- многоканальный АЦП
● Температурные сенсоры: 2N3906 и NTC-термистор
● AC/DC -- адаптер ~220V в 12V
● Power supply -- источники питания
5

adt7463
Схемотехника:
● Мониторинг напряжений и температуры
● Автономное управление вентиляторами
● https://www.onsemi.com/pub/Collateral/ADT7463-D.PDF
Linux:
● https://www.kernel.org/doc/Documentation/hwmon/lm85
● modprobe lm85
6

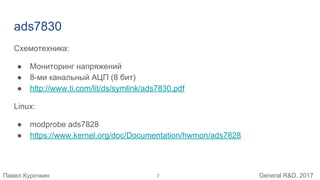

ads7830
Схемотехника:
● Мониторинг напряжений
● 8-ми канальный АЦП (8 бит)
● http://www.ti.com/lit/ds/symlink/ads7830.pdf
Linux:
● modprobe ads7828
● https://www.kernel.org/doc/Documentation/hwmon/ads7828
7

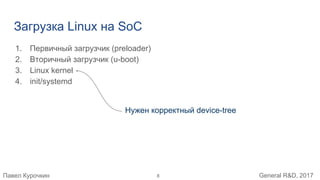

Загрузка Linux на SoC
1. Первичный загрузчик (preloader)
2. Вторичный загрузчик (u-boot)
3. Linux kernel
4. init/systemd
Нужен корректный device-tree
8

Добавляем чипы в device-tree
lm85@2d {
compatible = "national,adt7463";
reg = <0x2d>;
status = "okay";
};
adc@48 {
compatible = "at,ads7830";
reg = <0x48>;
status = "okay";
};
Поддерживается модулем ads7828.ko
~$ /sbin/modinfo ads7828 | grep ads7830
alias: i2c:ads7830
Поддерживается модулем lm85.ko
~$ /sbin/modinfo lm85 | grep adt7463
alias: i2c:adt7463
9

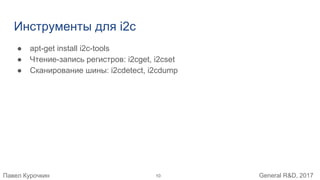

Инструменты для i2c
● apt-get install i2c-tools
● Чтение-запись регистров: i2cget, i2cset
● Сканирование шины: i2cdetect, i2cdump
10

Дебажим i2c
# i2cdetect -r 0
...
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: -- -- -- -- -- -- -- -- -- 0c -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- UU -- -- -- -- -- 2d 2e --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- 48 -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- UU -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- UU -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
используется драйвером
не используется
драйвером
11

Загружаем модули
# modprobe lm85
# modprobe ads7828
# i2cdetect -r 0
...
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: -- -- -- -- -- -- -- -- -- 0c -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- UU -- -- -- -- -- UU UU --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- UU -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- UU -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- UU -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
12

hwmon
● Documentation/hwmon
/sys/class/hwmon
Documentation/hwmon/sysfs-interface
13

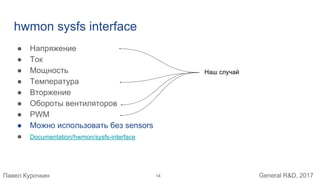

hwmon sysfs interface
● Напряжение
● Ток
● Мощность
● Температура
● Вторжение
● Обороты вентиляторов
● PWM
● Можно использовать без sensors
● Documentation/hwmon/sysfs-interface
Наш случай
14

adt7463 sysfs contents
# ls /sys/class/hwmon/hwmon1/
alarms in0_max in4_min pwm3_auto_pwm_minctl temp2_auto_temp_off
cpu0_vid in0_min name pwm3_enable temp2_input
device in1_alarm pwm1 pwm3_freq temp2_max
fan1_alarm in1_input pwm1_auto_channels subsystem temp2_min
fan1_input in1_max pwm1_auto_pwm_min temp1_alarm temp3_alarm
fan1_min in1_min pwm1_auto_pwm_minctl temp1_auto_temp_crit temp3_auto_temp_crit
fan2_alarm in2_alarm pwm1_enable temp1_auto_temp_max temp3_auto_temp_max
fan2_input in2_input pwm1_freq temp1_auto_temp_min temp3_auto_temp_min
fan2_min in2_max pwm2 temp1_auto_temp_off temp3_auto_temp_off
fan3_alarm in2_min pwm2_auto_channels temp1_fault temp3_fault
fan3_input in3_alarm pwm2_auto_pwm_min temp1_input temp3_input
fan3_min in3_input pwm2_auto_pwm_minctl temp1_max temp3_max
fan4_alarm in3_max pwm2_enable temp1_min temp3_min
fan4_input in3_min pwm2_freq temp2_alarm uevent
fan4_min in4_alarm pwm3 temp2_auto_temp_crit vrm
in0_alarm in4_input pwm3_auto_channels temp2_auto_temp_max
in0_input in4_max pwm3_auto_pwm_min temp2_auto_temp_min
15

ads7830 sysfs interface
# ls /sys/class/hwmon/hwmon2/
device in1_input in3_input in5_input in7_input subsystem
in0_input in2_input in4_input in6_input name uevent
16

Checkpoint 1
Имеем:
● Возможность настраивать и измерять
● Полный доступ к чипам по i2c
Ещё нужно:
● Дать мнемонические названия
● Конвертировать попугаев в Вольты и градусы
● Настроить пределы
● Настроить автоматическое управление вентиляторами
17

sensors без конфига
# sensors
adt7463-i2c-0-2d
Adapter: Synopsys DesignWare I2C adapter
in0: +0.00 V (min = +0.00 V, max = +3.32 V) ALARM
in2: +3.30 V (min = +2.97 V, max = +3.63 V)
fan1: 15000 RPM (min = 0 RPM)
temp1: +32.0 C (low = +5.0 C, high = +50.0 C)
temp2: +34.5 C (low = +5.0 C, high = +50.0 C)
temp3: +63.0 C (low = +5.0 C, high = +85.0 C)
cpu0_vid: +0.000 V
18

Конфигурируем sensors
● Каталог для конфигов /etc/sensors.d/
● Можно:
○ Назначить alias
○ Настроить min/max
○ Математические операции
○ Игнорировать поля
● ‘sensors -s’ применяет настройки
19

sensors c конфигурацией
# sensors
adt7463-i2c-0-2d
3.3V: +3.30 V (min = +2.97 V, max = +3.63 V)
PSB1FAN: 15000 RPM (min = 0 RPM)
PSB0FAN: 15000 RPM (min = 0 RPM)
CHTEMP: +32.0 C (low = +5.0 C, high = +50.0 C)
INTTEMP: +34.5 C (low = +5.0 C, high = +50.0 C)
SOMTEMP: +62.0 C (low = +5.0 C, high = +85.0 C)
ads7830-i2c-0-48
PSB0TEMP: -1.87 V
PSB1TEMP: +39.69 V
3V3: +3.32 V
5V: +4.98 V
PSB0VIN: +5.74 V
PSB1VIN: +12.19 V
SYS12V: +12.07 V
20

А кто будет управлять вентиляторами?
# export DEVPATH=/sys/class/hwmon/hwmon1
# echo 1 > $DEVPATH/pwm1_auto_channels
# echo 0 > $DEVPATH/pwm1_auto_pwm_min
# echo 20000 > $DEVPATH/temp1_auto_temp_min
# echo 19000 > $DEVPATH/temp1_auto_temp_off
# echo 35000 > $DEVPATH/temp1_auto_temp_max
pwm1 работает от первого канала
измерения температуры
При низкой температуре вентиляторы
не крутятся
Настраиваем границы
температурного диапазона
21

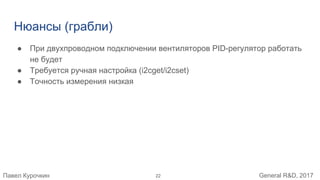

Нюансы (грабли)
● При двухпроводном подключении вентиляторов PID-регулятор работать
не будет
● Требуется ручная настройка (i2cget/i2cset)
● Точность измерения низкая
22

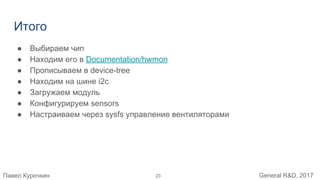

Итого
● Выбираем чип
● Находим его в Documentation/hwmon
● Прописываем в device-tree
● Находим на шине i2c
● Загружаем модуль
● Конфигурируем sensors
● Настраиваем через sysfs управление вентиляторами
23

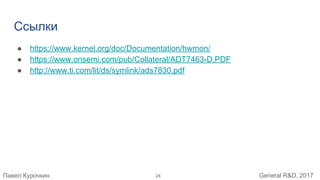

Ссылки
● https://www.kernel.org/doc/Documentation/hwmon/
● https://www.onsemi.com/pub/Collateral/ADT7463-D.PDF
● http://www.ti.com/lit/ds/symlink/ads7830.pdf
24
