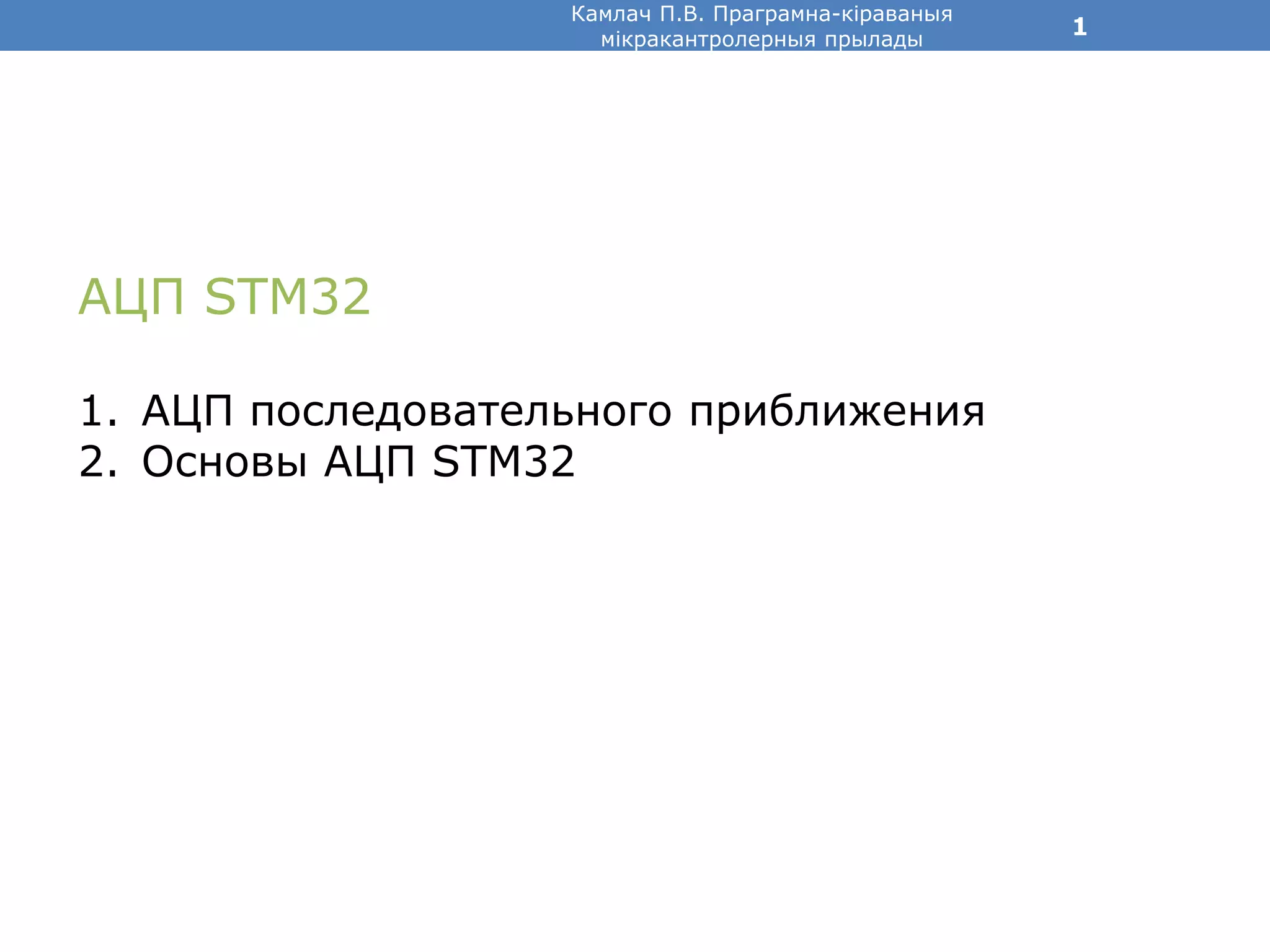

1. 1
АЦП STM32
1. АЦП последовательного приближения
2. Основы АЦП STM32
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
2. 2
1. АЦП последовательного приближения.
Аналого-цифровой преобразователь (АЦП, англ.
Analog-to-digital converter, ADC) - устройство,
преобразующее входной аналоговый сигнал в
дискретный код (цифровой сигнал).
процесс преобразования включает в себя три
основные операции:
• дискретизацию
• квантование
• кодирование
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
5. 5
Теорема Котельникова (теорема отсчетов): «Если
наивысшая частота в спектре функции S(t)
меньше, fmax, то функция S(t) полностью
определяется последовательностью своих
значений в моменты, отстоящие друг от друга не
более, чем на 1/2fmax секунд.
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
7. 7
Разрядность АЦП характеризует количество
дискретных значений, которые преобразователь
может выдать на выходе. В двоичных АЦП
разрядность измеряется в битах. Разрядностью АЦП
определяется и его разрешение - минимальное
изменение величины входного аналогового сигнала,
которое может быть зафиксировано данным АЦП.
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
8. 8
Преобразователь этого типа, называемый в
литературе также АЦП с поразрядным
уравновешиванием.
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
10. 10
Быстродействие АЦП данного типа определяется
• суммой времени установления ЦАП до
установившегося значения с погрешностью, не
превышающей 0,5 единицы младшего разряда
• времени переключения компаратора
• задержки распространения сигнала в регистре
последовательного приближения
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
11. 11
2. Основы АЦП STM32.
Основные функции ADC
• 12-битное, 10-битное, 8-битное или 6-битное
конфигурируемое разрешение
• Генерация прерываний в конце конверсии, по
завершению инжектированного преобразования и в случае
события аналогового сторожевого таймера или перерасхода
• Одиночные и непрерывные режимы преобразования
• Режим сканирования для автоматического
преобразования канала 0 в канал «n»
• Согласование данных со встроенной связью данных
• Канальное программируемое время выборки
• Опция внешнего триггера с настраиваемой полярностью
для обычных и впрыскиваемых
преобразования
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
12. 12
• прерывистый режим
• Двойной / тройной режим (на устройствах с 2 АЦП или
более)
• Конфигурируемое хранение данных DMA в режиме Dual /
Triple ADC
• Настраиваемая задержка между преобразованиями в режиме
Dual / Triple interleaved
• Требования к питанию АЦП: от 2,4 В до 3,6 В при полной
скорости и до 1,8 В при более медленном
скорость
• Диапазон ввода АЦП: VREF-≤VIN ≤VREF +
• Генерация запроса DMA при регулярном преобразовании
каналов
Камлач П.В. Праграмна-кіраваныя
мікракантролерныя прылады
