2. Как Linux работает
с памятью
Вячеслав Бирюков

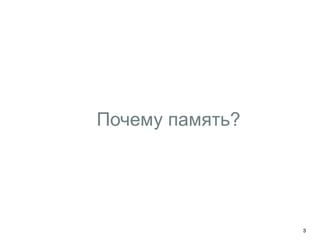

3. Почему память?
3

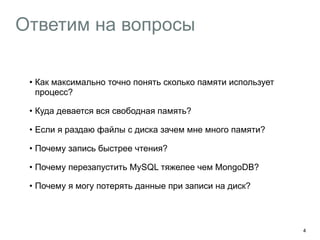

4. Ответим на вопросы
• Как максимально точно понять сколько памяти использует
процесс?
• Куда девается вся свободная память?
• Если я раздаю файлы с диска зачем мне много памяти?
• Почему запись быстрее чтения?
• Почему перезапустить MySQL тяжелее чем MongoDB?
• Почему я могу потерять данные при записи на диск?
4

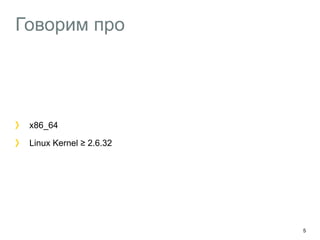

5. Говорим про
x86_64
Linux Kernel ≥ 2.6.32
5

6. Немного терминов
︎Резидентная память (resident memory) – объём памяти, которая
находится непосредственно в оперативной памяти системы (RAM).
Анонимная память (anonymous memory) – память которая не
связана ни с каким файлом на диске (without backing store).
Page fault – ловушка (trap) обращения к памяти. Штатный механизм
при работе с виртуальной памятью.
6

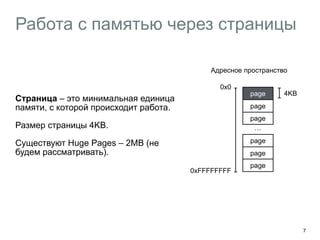

7. Работа с памятью через страницы
Страница – это минимальная единица
памяти, с которой происходит работа.
Размер страницы 4KB.
Существуют Huge Pages – 2MB (не
будем рассматривать).
7
page
page
page
page
page
0x0
0xFFFFFFFF
…
4KB
Адресное пространство
page

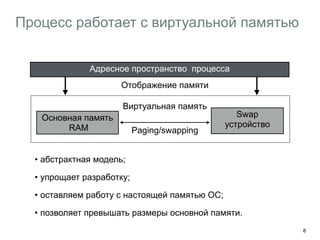

8. Процесс работает с виртуальной памятью
8
Адресное пространство процесса
Основная память
RAM
Swap
устройство
• абстрактная модель;
• упрощает разработку;
• оставляем работу с настоящей памятью ОС;
• позволяет превышать размеры основной памяти.
Отображение памяти
Paging/swapping
Виртуальная память

9. Настраиваем Оvercommit
Глобальные настройки:
• sysctl vm.overcommit_memory – 0 (default), 1, 2
• sysctl vm.overcommit_ratio / vm.overcommit_kbytes
Следим за использованием overcommit:
# cat /proc/meminfo
…
CommitLimit: 32973320 kB
Committed_AS: 5510988 kB
…
9

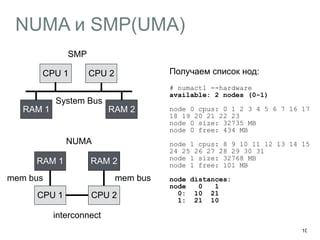

10. NUMA и SMP(UMA)
10
CPU 1
System Bus
Получаем список нод:
# numactl --hardware
available: 2 nodes (0-1)
node 0 cpus: 0 1 2 3 4 5 6 7 16 17
18 19 20 21 22 23
node 0 size: 32735 MB
node 0 free: 434 MB
node 1 cpus: 8 9 10 11 12 13 14 15
24 25 26 27 28 29 30 31
node 1 size: 32768 MB
node 1 free: 101 MB
node distances:
node 0 1
0: 10 21
1: 21 10
interconnect
mem bus mem bus
SMP
NUMA
CPU 2
CPU 1 CPU 2
RAM 1 RAM 2
RAM 1 RAM 2

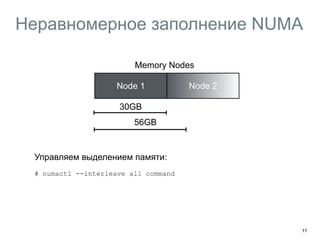

11. Неравномерное заполнение NUMA
Управляем выделением памяти:
# numactl --interleave all command
11
Node 1 Node 2
56GB
30GB
Memory Nodes

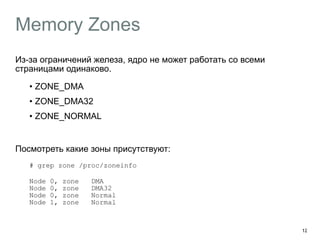

12. Memory Zones
Из-за ограничений железа, ядро не может работать со всеми
страницами одинаково.
• ZONE_DMA
• ZONE_DMA32
• ZONE_NORMAL
Посмотреть какие зоны присутствуют:
# grep zone /proc/zoneinfo
Node 0, zone DMA
Node 0, zone DMA32
Node 0, zone Normal
Node 1, zone Normal
12

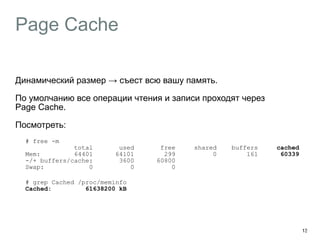

13. Page Cache
Динамический размер → съест всю вашу память.
По умолчанию все операции чтения и записи проходят через
Page Cache.
Посмотреть:
# free -m
total used free shared buffers cached
Mem: 64401 64101 299 0 161 60339
-/+ buffers/cache: 3600 60800
Swap: 0 0 0
# grep Cached /proc/meminfo
Cached: 61638200 kB
13

14. Read и Page Cache
14
Disk Storage
read() syscall
Page
Cache
no, miss
yes
Чтение происходит через Page Cache.
Работает со страницами памяти и файла.
mincore – системный вызов позволяет
посмотреть находятся ли страницы
файла в Page Cache.
vmtouch – позволяет посмотреть сколько
страниц в Page Cache’е:
# vmtouch /var/lib/db/index
Files: 1
Directories: 0
Resident Pages: 21365/21365 83M/83M 100%
Elapsed: 0.004477 seconds
hit

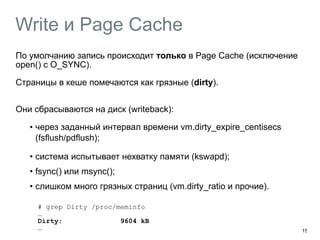

15. Write и Page Cache
По умолчанию запись происходит только в Page Cache (исключение
open() c O_SYNC).
Страницы в кеше помечаются как грязные (dirty).
Они сбрасываются на диск (writeback):
• ︎через заданный интервал времени vm.dirty_expire_centisecs
(fsflush/pdflush);
• система испытывает нехватку памяти (kswapd);
• fsync() или msync();
• слишком много грязных страниц (vm.dirty_ratio и прочие).
# grep Dirty /proc/meminfo
…
Dirty: 9604 kB
… 15

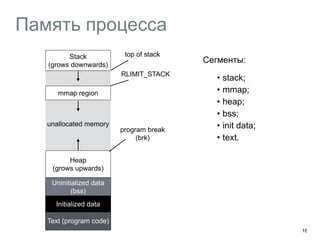

16. Память процесса
Сегменты:
• stack;
• mmap;
• heap;
• bss;
• init data;
• text.
16
Stack
(grows downwards)
Text (program code)
Initialized data
Uninitialized data
(bss)
Heap
(grows upwards)
unallocated memory
program break
(brk)
top of stack
mmap region
RLIMIT_STACK

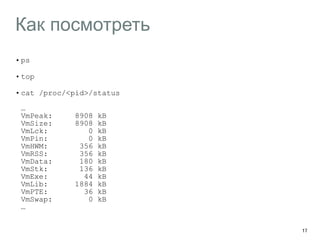

17. Как посмотреть
•ps
•top
•cat /proc/<pid>/status
…
VmPeak: 8908 kB
VmSize: 8908 kB
VmLck: 0 kB
VmPin: 0 kB
VmHWM: 356 kB
VmRSS: 356 kB
VmData: 180 kB
VmStk: 136 kB
VmExe: 44 kB
VmLib: 1884 kB
VmPTE: 36 kB
VmSwap: 0 kB
…
17

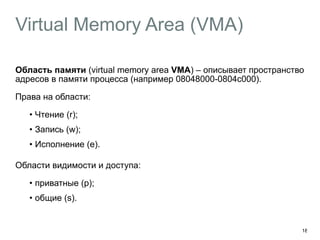

18. Virtual Memory Area (VMA)
Область памяти (virtual memory area VMA) – описывает пространство
адресов в памяти процесса (например 08048000-0804c000).
Права на области:
• Чтение (r);
• Запись (w);
• Исполнение (e).
Области видимости и доступа:
• приватные (p);
• общие (s).
18

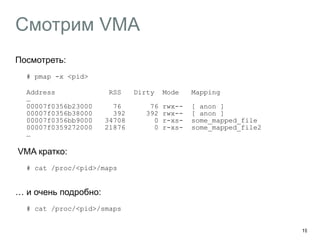

19. Смотрим VMA
Посмотреть:
# pmap -x <pid>
Address RSS Dirty Mode Mapping
…
00007f0356b23000 76 76 rwx-- [ anon ]
00007f0356b38000 392 392 rwx-- [ anon ]
00007f0356bb9000 34708 0 r-xs- some_mapped_file
00007f0359272000 21876 0 r-xs- some_mapped_file2
…
VMA кратко:
# cat /proc/<pid>/maps
… и очень подробно:
# cat /proc/<pid>/smaps
19

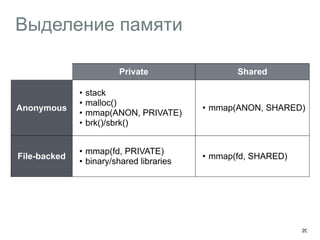

20. Выделение памяти
20
Private Shared
Anonymous
• stack
• malloc()
• mmap(ANON, PRIVATE)
• brk()/sbrk()
• mmap(ANON, SHARED)
File-backed
• mmap(fd, PRIVATE)
• binary/shared libraries
• mmap(fd, SHARED)

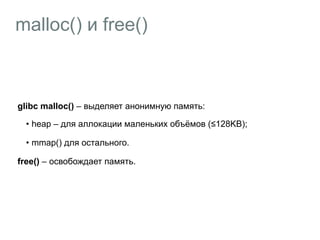

21. malloc() и free()
glibc malloc() – выделяет анонимную память:
• heap – для аллокации маленьких объёмов (≤128KB);
• mmap() для остального.
free() – освобождает память.

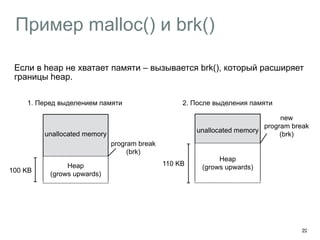

22. Пример malloc() и brk()
22
Heap
(grows upwards)
program break
(brk)
unallocated memory
Heap
(grows upwards)
new
program break
(brk)
unallocated memory
1. Перед выделением памяти 2. После выделения памяти
110 KB
100 KB
Если в heap не хватает памяти – вызывается brk(), который расширяет
границы heap.

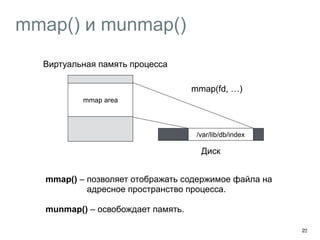

23. mmap() и munmap()
23
mmap area
/var/lib/db/index
Виртуальная память процесса
Диск
mmap(fd, …)
mmap() – позволяет отображать содержимое файла на
адресное пространство процесса.
munmap() – освобождает память.

24. Флаги mmap()
Задаём видимость наших изменений:
• MAP_PRIVATE и указание файла;
• MAP_SHARED и указание файла.
Можем явно задать уровень доступа:
• PROT_READ;
• PROT_WRITE.
24

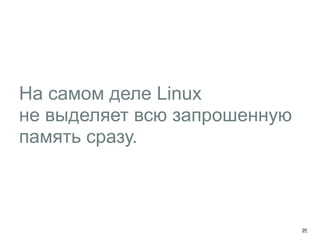

25. На самом деле Linux
не выделяет всю запрошенную
память сразу.
25

26. Page fault (demand paging)
Allocated and
mapped
memory
Only allocated
Unallocated
Address space of a process
Page
write syscall
Page Table
MMU
TLB
translate to physical
RAMpage fault
Page
page mapping
Minor Page Fault – без обращения на диск.

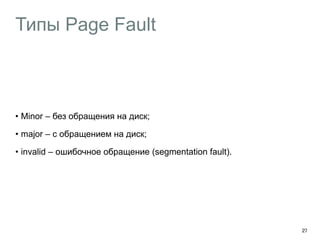

27. Типы Page Fault
• Minor – без обращения на диск;
• major – с обращением на диск;
• invalid – ошибочное обращение (segmentation fault).
27

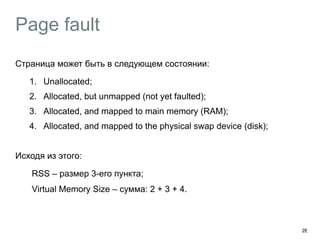

28. Page fault
Страница может быть в следующем состоянии:
1. Unallocated;
2. Allocated, but unmapped (not yet faulted);
3. Allocated, and mapped to main memory (RAM);
4. Allocated, and mapped to the physical swap device (disk);
Исходя из этого:
︎ RSS – размер 3-его пункта;
︎ Virtual Memory Size – сумма: 2 + 3 + 4.
28

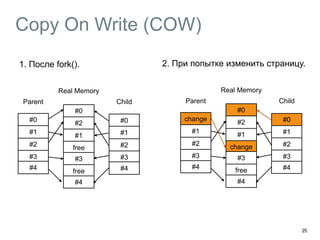

29. Copy On Write (COW)
29
#0
#2
#1
free
#3
#0
#1
#2
#3
#4
Real Memory
free
#4
#0
#1
#2
#3
#4
Parent Child
1. После fork().
#0
#2
#1
change
#3
change
#1
#2
#3
#4
Real Memory
free
#4
#0
#1
#2
#3
#4
Parent Child
2. При попытке изменить страницу.

30. Работа с файлами и памятью
30

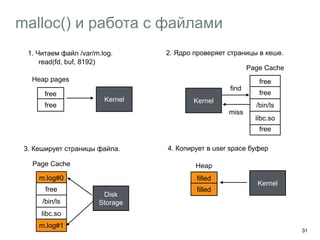

31. malloc() и работа с файлами
31
free
read(fd, buf, 8192)
Kernel
free
free
free
/bin/ls
find
Page Cache
Heap pages
1. Читаем файл /var/m.log. 2. Ядро проверяет страницы в кеше.
miss
m.log#0
free
/bin/ls
Page Cache
libc.so
3. Кеширует страницы файла.
free
m.log#1
filled
filled
Heap
4. Копирует в user space буфер
Kernel
Kernel
Disk
Storage
libc.so

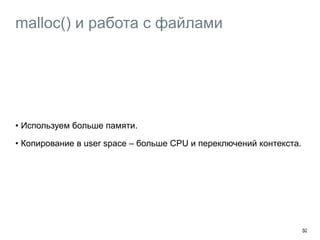

32. malloc() и работа с файлами
• Используем больше памяти.
• Копирование в user space – больше CPU и переключений контекста.
32

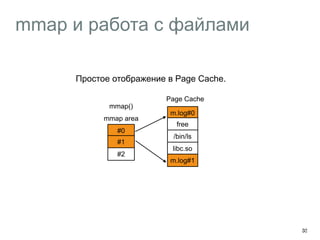

33. mmap и работа с файлами
33
#0
#1
m.log#0
free
/bin/ls
Page Cache
libc.so
m.log#1
mmap area
mmap()
Простое отображение в Page Cache.
#2

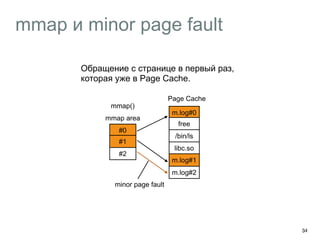

34. mmap и minor page fault
34
#0
#1
m.log#0
free
/bin/ls
Page Cache
libc.so
m.log#1
mmap area
mmap()
#2
m.log#2
Обращение с странице в первый раз,
которая уже в Page Cache.
minor page fault

35. mmap и major page fault (1)
35
#0
#1
m.log#0
free
/bin/ls
Page Cache
libc.so
m.log#1
mmap area
mmap()
#2
free
Обращение к странице в первый раз, которой нет в Page Cache
major page fault
m.log#0
free
/bin/ls
Page Cache
libc.so
m.log#1
m.log#2
Disk
Storage
1. В Page Cache нет требуемой
страницы – major page fault.
2. Идём на диск и зачитываем
страницу в память.

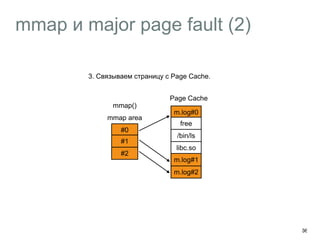

36. mmap и major page fault (2)
36
#0
#1
m.log#0
free
/bin/ls
Page Cache
libc.so
m.log#1
mmap area
mmap()
#2
m.log#2
3. Связываем страницу с Page Cache.

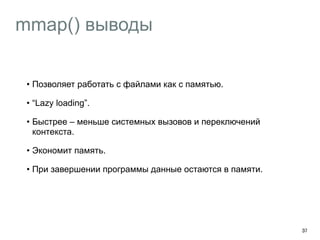

37. mmap() выводы
37
• Позволяет работать с файлами как с памятью.
• “Lazy loading”.
• Быстрее – меньше системных вызовов и переключений
контекста.
• Экономит память.
• При завершении программы данные остаются в памяти.

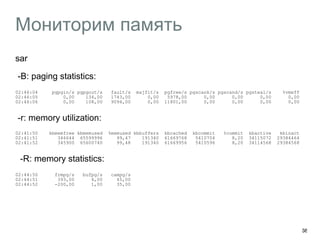

38. Мониторим память
sar
︎ -B: paging statistics:
02:46:04 pgpgin/s pgpgout/s fault/s majflt/s pgfree/s pgscank/s pgscand/s pgsteal/s %vmeff
02:46:05 0,00 134,00 1743,00 0,00 5978,00 0,00 0,00 0,00 0,00
02:46:06 0,00 108,00 9094,00 0,00 11801,00 0,00 0,00 0,00 0,00
-r: memory utilization:
02:41:50 kbmemfree kbmemused %memused kbbuffers kbcached kbcommit %commit kbactive kbinact
02:41:51 346644 65599996 99,47 191340 61669768 5410704 8,20 34115072 29384464
02:41:52 345900 65600740 99,48 191340 61669956 5410596 8,20 34114568 29384568
︎ -R: memory statistics:
02:44:50 frmpg/s bufpg/s campg/s
02:44:51 393,00 4,00 45,00
02:44:52 -200,00 1,00 35,00
38

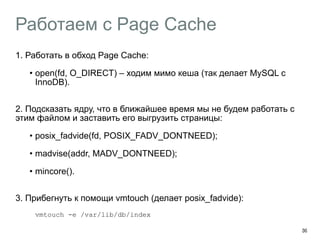

39. Работаем с Page Cache
1. Работать в обход Page Cache:
• open(fd, O_DIRECT) – ходим мимо кеша (так делает MySQL с
InnoDB).
2. Подсказать ядру, что в ближайшее время мы не будем работать с
этим файлом и заставить его выгрузить страницы:
• posix_fadvide(fd, POSIX_FADV_DONTNEED);
• madvise(addr, MADV_DONTNEED);
• mincore().
3. Прибегнуть к помощи vmtouch (делает posix_fadvide):
vmtouch -e /var/lib/db/index
39

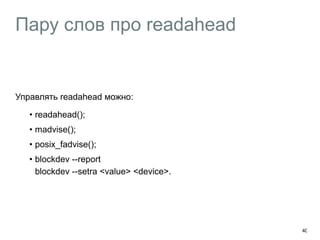

40. Пару слов про readahead
Управлять readahead можно:
• readahead();
• madvise();
• posix_fadvise();
• blockdev --report
blockdev --setra <value> <device>.
40

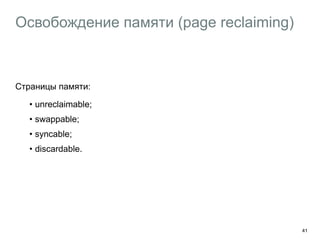

41. Освобождение памяти (page reclaiming)
Страницы памяти:
• unreclaimable;
• swappable;
• syncable;
• discardable.
41

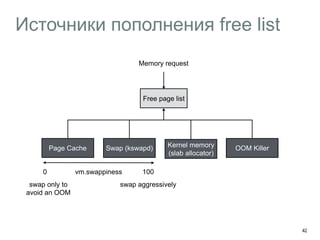

42. Источники пополнения free list
42
Free page list
Memory request
Page Cache Swap (kswapd) Kernel memory
(slab allocator)
OOM Killer
vm.swappiness0 100
swap aggressivelyswap only to
avoid an OOM

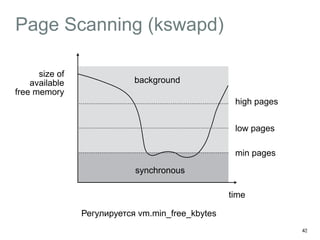

43. Page Scanning (kswapd)
43
min pages
high pages
low pages
background
synchronous
time
size of
available
free memory
Регулируется vm.min_free_kbytes

44. LRU/2
44
Active List
Inactive Listhead tail
headtail
free page
Free List
referenced
referenced
tailhead
page allocation
free pages
reclaim

45. LRU листы
45
Для каждой memory Node для каждой Zone и для каждой cgroup
(kernel ≥ 3.3):
• Active anon;
• Inactive anon;
• Active file;
• Inactive file;
• Unevictable.
File backend LRU листы выравниваются по размерам.
# cat /proc/meminfo
…
Active: 32714084 kB
Inactive: 30755444 kB
Active(anon): 1612548 kB
Inactive(anon): 264 kB
Active(file): 31101536 kB
Inactive(file): 30755180 kB

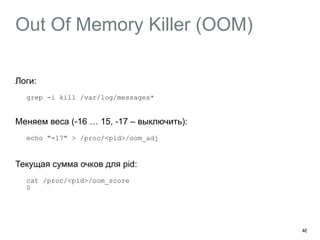

46. Out Of Memory Killer (OOM)
Логи:
grep -i kill /var/log/messages*
Меняем веса (-16 … 15, -17 – выключить):
echo “-17” > /proc/<pid>/oom_adj
Текущая сумма очков для pid:
cat /proc/<pid>/oom_score
0
46

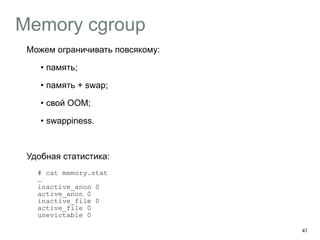

47. Memory cgroup
Можем ограничивать повсякому:
• память;
• память + swap;
• свой OOM;
• swappiness.
Удобная статистика:
# cat memory.stat
…
inactive_anon 0
active_anon 0
inactive_file 0
active_file 0
unevictable 0
47

48. Cgroup page reclaiming
• Global reclaiming.
• Target reclaiming.
48

49. Почитать
49
Systems Performance:
Enterprise and the Cloud
Linux Kernel DevelopmentLinux System Programming:
Talking Directly to the Kernel
and C Library

50. Спасибо за внимание!
