2. Популярно об IPMI и UEFI
Качалов Антон
mouse@yandex-team.ru

3. Аналоговые KVM

4. Цифровые KVM
● Индивидуальный доступ
● Меньше точек отказа
● Корректность коммутации
● Управление питанием

5. Цифровые KVM

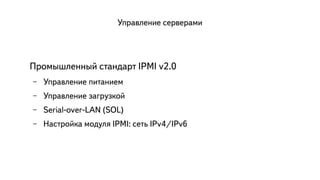

6. Управление серверами
Промышленный стандарт IPMI v2.0
– Управление питанием
– Управление загрузкой
– Serial-over-LAN (SOL)
– Настройка модуля IPMI: сеть IPv4/IPv6

7. Управление питанием
Семейство команд "ipmitool power"
– status
● сообщение состояния питания
– on / off / cycle / reset
● вкл / выкл / выкл-вкл / холодная перезагрузка
– soft
● выдача ACPI-команды "power off"

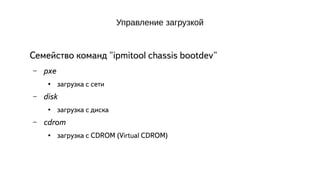

8. Управление загрузкой
Семейство команд "ipmitool chassis bootdev"
– pxe
● загрузка с сети
– disk
● загрузка с диска
– cdrom
● загрузка с CDROM (Virtual CDROM)

9. Serial-over-LAN
Перенаправление ввода-вывода в последовательный порт
– настройка параметров в BIOS
– настройка параметров в IPMI
– настройка параметров ядра
– запуск ipmitool

10. SOL: Настройка BIOS

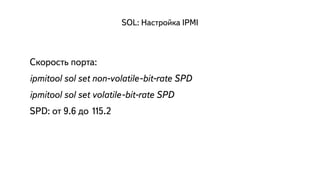

11. SOL: Настройка IPMI
Скорость порта:
ipmitool sol set non-volatile-bit-rate SPD
ipmitool sol set volatile-bit-rate SPD
SPD: от 9.6 до 115.2

12. SOL: Параметры ядра
● Загрузка системы с параметрами:
– console=tty0 console=ttyS0,115200,8n1
●

13. SOL: запуск клиента
ipmitool -U admin -P admin -H fqdn.domain
-I lanplus sol activate

14. IPMI: настройка сети
Вывод текущих параметров:
– ipmitool lan print [<channel>]
● IP Address Source
● IP Address
● Subnet Mask
● Default Gateway IP
● Default Gateway MAC
● MAC Address

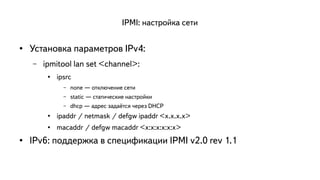

15. IPMI: настройка сети
● Установка параметров IPv4:
– ipmitool lan set <channel>:
● ipsrc
– none — отключение сети
– static — статические настройки
– dhcp — адрес задаётся через DHCP
● ipaddr / netmask / defgw ipaddr <x.x.x.x>
● macaddr / defgw macaddr <x:x:x:x:x:x>
● IPv6: поддержка в спецификации IPMI v2.0 rev 1.1

16. Виртуальные устройства
Поддержка Virtual Media:
– CDROM
– Floppy
– HDD

17. Автоматизация загрузки с
Virtual CDROM
● Проект "redirector":
http://github.org/ya-mouse/redirector
● В основе: Java-приложение
● Поддерживаемые производители BMC:
– AMI (Supermicro X8, Asus Z8)
– AMI6 (Supermicro X9, Asus Z9, Quanta, AIC)
– ATEN (Supermicro H8)
– Avocent (Gigabyte)
– iLO100 (HP)
– Huawei

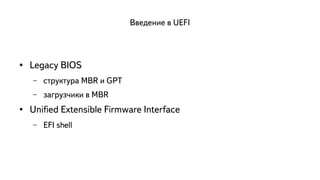

18. Введение в UEFI
● Legacy BIOS
– структура MBR и GPT
– загрузчики в MBR
● Unified Extensible Firmware Interface
– EFI shell

19. MBR Vs. GPT

20. Загрузчики в MBR

21. UEFI — замена BIOS
● Ограничения, накладываемые реальным режимом:
– 16-битный код
– 1МБ адресуемой памяти
● UEFI включает в себя:
– драйверы устройств (ECB и non-ECB)
– поддержка MBR и GPT
– поддержка файловых систем: FAT32, ISO9660
● EFI shell — текстовый интерфейс
