An introduction of Levenshtein Automata to implement fuzzy search with common RDBMSs. The original of blog entry is here; http://blog.notdot.net/2010/07/Damn-Cool-Algorithms-Levenshtein-Automata

1. オートマトン初歩の初歩
2012.7.19 hiratara

2. オートマトンとは
普通は有限オートマトンのこと
DFA(Deterministic Finite Automaton)
NFA(Nondeterministic Finite Automaton)
プッシュダウン・オートマトン、生け垣オー
トマトンなど

3. DFA
文字の列を入力にとる
入力した列を受理するか否か判定する
有限個の状態を持ち、入力された文字に応じ
て順次遷移する

4. DFA
0
0
1
A B C
1
1
0
001, 101, 10110 → 受理
000, 010, 10000 → 受理しない

5. DFAの構成要素
状態 (A, B, C)
アルファベット (0, 1)
遷移関数 ( (A, 0) → A, (A, 1) → B, ...)
開始状態 (A)
受理状態 (B, C)

6. NFA
DFAの拡張
遷移先が1つではなく複数
空文字(ε)による遷移を許す

7. NFA
ε
0
A B C
1
1
10, 1010, 111010 → 受理
01, 1111, 10100 → 受理しない

8. NFAの構成要素
状態 (A, B, C)
アルファベット (0, 1)
遷移関数 ( (A, 0) → Φ, (A, 1) → (A, B), (A, ε)
→ Φ, ...)
開始状態 (A)

9. DFAとNFAの特徴
DFAは単純でシミュレーションしやすい
NFAは表現力が高く人間が作りやすい
DFAとNFAは等価である

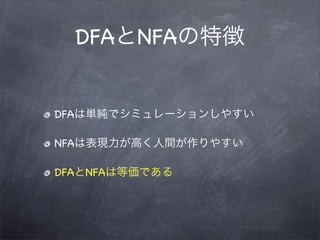

10. DFAとNFAの特徴
DFAは単純でシミュレーションしやすい
NFAは表現力が高く人間が作りやすい
DFAとNFAは等価である

11. NFAをDFAに変換する
1
1 0
A A, B A,C
1
0
0
状態集合のベキ集合を
とるとよい
0, 1

12. 正規表現
アルファベット (ε, 0, 1)
選択 ( 0|1 )
結合 ( 01 )
繰り返し (1*)

13. ふつうの正規表現
ほとんどは先ほどの演算で書ける
[01] → 0|1
0? → 0|
1+ → 11*
. → [01]
書けないもの → 後方参照 (.+)(1)

14. 正規表現の特徴
人間にわかりやすい記述で言語を指定できる
(言語 = 文字列の集合)
NFA、DFAと等価

15. 正規表現の特徴
人間にわかりやすい記述で言語を指定できる
(言語 = 文字列の集合)
NFA、DFAと等価

16. 正規表現をNFAに
0
0
0|1
0
ε
ε
1 1
1

17. 正規表現をNFAに
01
0 ε 1
ε
0*
ε 0

18. 正規表現をNFAに
ε
(01|0)*
0 ε 1
ε ε
ε
0
ε

19. DFAを正規表現に
GNFA(Generalized Nondeterministic Finite
Automaton) を経由する
遷移を正規表現で書いたもの

20. DFAを正規表現へ
0
0
1
1
1
0

21. DFAを正規表現へ
開始状態と受理状態を加える
0
0
ε 1
1
ε ε
1
0

22. DFAを正規表現へ
同じ状態間の遷移をまとめる
0|1
0
ε 1
1
ε ε
0

23. DFAを正規表現へ
00*1 0|1
0*1 1
ε ε
状態を減らしていく

24. DFAを正規表現へ
0|1
0*1(00*1)* 1
ε
0*1(00*1)*

25. DFAを正規表現へ
0*1(00*1)*| 0*1(00*1)* 1(0|1)*

26. ここまでのまとめ
DFAとNFAと正規表現は等価
DFAは実装が容易でパフォーマンスも良い
NFAや正規表現は表現力があり人間に優しい

27. DFAの限界
正規 (DFA)
文脈自由 (バッカス・ナウア記法)
判定可能 (チューリングマシンが停止する)
認識可能 (ループしてもよい)

28. 応用1: 逆FizzBuzz
問題: FizzBuzz の逆写像を作りなさい
例えば、{‘fizz’, ‘buzz’, ‘fizz’} が入力された
ら、 {3, 4, 5, 6} を返す

29. NFAで表現できる
buzz fizz
3 5 6
fizz buzz fizz fizz
fizz fizz
buzz
fizzbuzz fizz 9
fizzbuzz fizz buzz
15 12 10

30. 応用1: 逆FizzBuzz
受理される経路で、もっとも距離が小さい物
を求めれば良い
ただし、DFAに変換すると距離情報が捨てら
れるのでNG

31. 応用2: 曖昧検索の高速化
問: 単語辞書の中から、ユーザが入力した文字
列に近い文字列を選び出す
力づくで計算する場合は、全単語について編
集距離を求めて最小値をとる

32. 応用2: 曖昧検索の高速化
例: 辞書が「Python、Perl、PHP」で入力が
Phone だった場合
Phone → Pyhone → Pythone → Python
Phone → Peone → Perne → Perle → Perl
Phone → Phpne → Phpn → Php
Perlだけ編集距離が4、後は3

33. 応用2: 曖昧検索の高速化
【辞書】 ユーザの入力 “photo”
basic
c
c++
java
haskell
perl
php
python
ruby

34. 応用2: 曖昧検索の高速化
【辞書】 ユーザの入力 “photo”
basic
c
c++
java
haskell
photoと編集距離がn以下の単語
perl
php を受理するオートマトンを作る
python
ruby

35. 応用2: 曖昧検索の高速化
【辞書】 ユーザの入力 “photo”
c
c++ basic
java
haskell
perl
php 辞書の最初の単語を
python オートマトンに入力する
ruby

36. 応用2: 曖昧検索の高速化
【辞書】 ユーザの入力 “photo”
c
c++ basic bhoto
java
haskell
perl
php バックトラックにより次に受理
python されるはずの単語を求める
ruby

37. 応用2: 曖昧検索の高速化
【辞書】 ユーザの入力 “photo”
basic
c++ c
java
haskell
perl
php “bhoto”より大きい次の候補を
python 辞書から取り出し、続ける
ruby

38. Levenshtein Automata
c m s
. ε, . . ε, . . ε, .
c m s
. ε, . . ε, . . ε, .
c m s

39. NFAをDFAにする
s
m
m
[^c] c
c
複雑なので略

40. 受理される単語を探す
例: “ocn”の次に受理される単語
s
m
m
[^c] c
c
複雑なので略

41. 受理される単語を探す
“oc”の後、nは駄目。
o,p,q,r,...も駄目 s
m
m
[^c] c
c
複雑なので略

42. 受理される単語を探す
バックトラックする
s
m
m
[^c] c
c
複雑なので略

43. 受理される単語を探す
“oc”が駄目だったので、
“od”, “oe”, “of” ... s
m
m
[^c] c
c
複雑なので略

44. 受理される単語を探す
“om” であればOK
s
m
m
[^c] c
c
複雑なので略

45. 受理される単語を探す
“oms” は受理される
s
m
m
[^c] c
c
複雑なので略

46. 受理される単語を探す
“ocn”から”oms”までの単語は受理されない
→つまり編集距離が遠い
→編集距離を求めず、飛ばしてよい

47. まとめ
オートマトンは様々な理論の基礎
知っておけば読める情報が増える
DFAへ変換することで、ロジックの見直しや
パフォーマンスの改善に繋がる
