№6 Проектирование систем электроснабжения

Лекция 6
Проектирование систем
электроснабжения

К.т.н., доцент кафедры «Электроснабжение»
Астахов Сергей Михайлович

Астахов С.М.

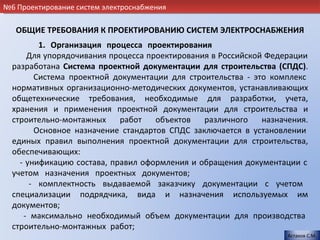

ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ
1. Организация процесса проектирования .

Для упорядочивания процесса проектирования в Российской Федерации
разработана Система проектной документации для строительства (СПДС).
Система проектной документации для строительства - это комплекс
нормативных организационно-методических документов, устанавливающих
общетехнические требования, необходимые для разработки, учета,
хранения и применения проектной документации для строительства и
строительно-монтажных работ объектов различного назначения.
Основное назначение стандартов СПДС заключается в установлении
единых правил выполнения проектной документации для строительства,
обеспечивающих: .
- унификацию состава, правил оформления и обращения документации с
учетом назначения проектных документов; .
- комплектность выдаваемой заказчику документации с учетом
специализации подрядчика, вида и назначения используемых им
документов; .
- максимально необходимый объем документации для производства
строительно-монтажных работ; . .

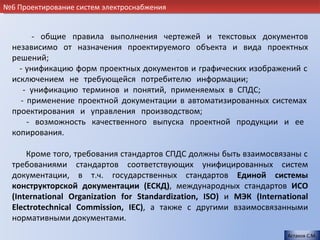

- общие правила выполнения чертежей и текстовых документов
независимо от назначения проектируемого объекта и вида проектных
решений; .
- унификацию форм проектных документов и графических изображений с
исключением не требующейся потребителю информации; .
- унификацию терминов и понятий, применяемых в СПДС; .
- применение проектной документации в автоматизированных системах
проектирования и управления производством; .
- возможность качественного выпуска проектной продукции и ее
копирования. .

Кроме того, требования стандартов СПДС должны быть взаимосвязаны с
требованиями стандартов соответствующих унифицированных систем
документации, в т.ч. государственных стандартов Единой системы
конструкторской документации (ЕСКД), международных стандартов ИСО
(International Organization for Standardization, ISO) и МЭК (International
Electrotechnical Commission, IEC), а также с другими взаимосвязанными
нормативными документами. .

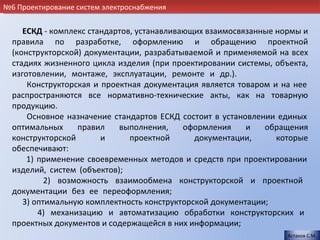

ЕСКД - комплекс стандартов, устанавливающих взаимосвязанные нормы и
правила по разработке, оформлению и обращению проектной
(конструкторской) документации, разрабатываемой и применяемой на всех
стадиях жизненного цикла изделия (при проектировании системы, объекта,
изготовлении, монтаже, эксплуатации, ремонте и др.). .
Конструкторская и проектная документация является товаром и на нее
распространяются все нормативно-технические акты, как на товарную
продукцию. .
Основное назначение стандартов ЕСКД состоит в установлении единых
оптимальных правил выполнения, оформления и обращения
конструкторской и проектной документации, которые
обеспечивают: .
1) применение своевременных методов и средств при проектировании
изделий, систем (объектов); .
2) возможность взаимообмена конструкторской и проектной
документации без ее переоформления; .
3) оптимальную комплектность конструкторской документации; .
4) механизацию и автоматизацию обработки конструкторских и
проектных документов и содержащейся в них информации;.

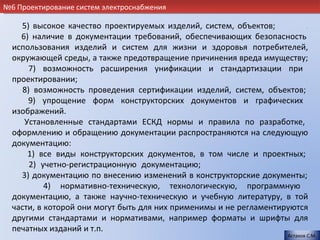

5) высокое качество проектируемых изделий, систем, объектов; .
6) наличие в документации требований, обеспечивающих безопасность
использования изделий и систем для жизни и здоровья потребителей,
окружающей среды, а также предотвращение причинения вреда имуществу;
7) возможность расширения унификации и стандартизации при
проектировании; .
8) возможность проведения сертификации изделий, систем, объектов;
9) упрощение форм конструкторских документов и графических
изображений. .
Установленные стандартами ЕСКД нормы и правила по разработке,
оформлению и обращению документации распространяются на следующую
документацию: .
1) все виды конструкторских документов, в том числе и проектных;
2) учетно-регистрационную документацию; .
3) документацию по внесению изменений в конструкторские документы;
4) нормативно-техническую, технологическую, программную
документацию, а также научно-техническую и учебную литературу, в той
части, в которой они могут быть для них применимы и не регламентируются
другими стандартами и нормативами, например форматы и шрифты для
печатных изданий и т.п.

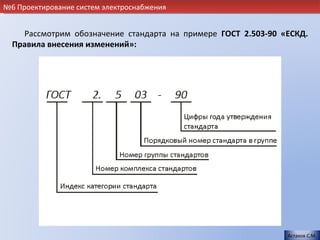

Рассмотрим обозначение стандарта на примере ГОСТ 2.503-90 «ЕСКД.
Правила внесения изменений»:



При проектировании систем электроснабжения используются и другие
нормативно-технические и эксплуатационные документы. При дальнейшем
изложении материала в той или иной мере они будут рассмотрены.
Проектирование систем электроснабжения (СЭС) выполняется в несколько
стадий. .

Первая стадия - разработка технического задания, его согласование и
утверждение. Техническое задание разрабатывается на основе технических
условии, выдаваемых электроснабжающими организациями. .

Следующие стадии состоят из разработки технического предложения,
эскизного проекта, технического проекта и рабочей документации.
Техническое предложение предусматривает выявление дополнительных
или уточненных требований, которые не могли быть указаны в техническом
задании. .
На стадии эскизного проекта устанавливают и обосновывают
принципиальные решения.



Технический проект разрабатывают для определения окончательных
технических решений, дающих полное представление о проектируемом
объекте. Для этой стадии характерны конструктивные решения объекта в
целом и его основных частей, расчет экономических показателей,
выполнение принципиальных схем, разработка вопросов монтажа,
эксплуатации, транспортировки. .
Рабочая документация используется непосредственно при сооружении
проектируемого объекта. .

При проектировании системы электроснабжения объекта, как
правило, рассматриваются следующие вопросы: .
1. Особенности технологического процесса проектируемого объекта
(сооружения), классификация и общие характеристики потребителей
электроэнергии (по роду тока, напряжению, надежности и т.п.). .
2. Характеристика окружающей среды помещений. .
3. Определение электрических нагрузок по группам приемников
электроэнергии, помещениям и сооружению в целом. .
4. Выбор рационального напряжения для питающей сети сооружения.

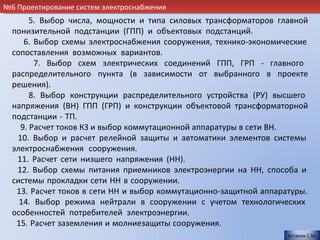

5. Выбор числа, мощности и типа силовых трансформаторов главной
понизительной подстанции (ГПП) и объектовых подстанций. .
6. Выбор схемы электроснабжения сооружения, технико-экономические
сопоставления возможных вариантов. .
7. Выбор схем электрических соединений ГПП, ГРП - главного
распределительного пункта (в зависимости от выбранного в проекте
решения). .
8. Выбор конструкции распределительного устройства (РУ) высшего
напряжения (ВН) ГПП (ГРП) и конструкции объектовой трансформаторной
подстанции - ТП. .
9. Расчет токов КЗ и выбор коммутационной аппаратуры в сети ВН. .
10. Выбор и расчет релейной защиты и автоматики элементов системы
электроснабжения сооружения. .
11. Расчет сети низшего напряжения (НН). .
12. Выбор схемы питания приемников электроэнергии на НН, способа и
системы прокладки сети НН в сооружении. .
13. Расчет токов в сети НН и выбор коммутационно-защитной аппаратуры.
14. Выбор режима нейтрали в сооружении с учетом технологических
особенностей потребителей электроэнергии. .
15. Расчет заземления и молниезащиты сооружения. .

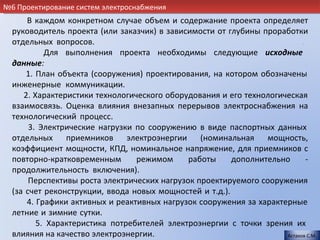

В каждом конкретном случае объем и содержание проекта определяет
руководитель проекта (или заказчик) в зависимости от глубины проработки
отдельных вопросов. .
Для выполнения проекта необходимы следующие исходные
данные: .
1. План объекта (сооружения) проектирования, на котором обозначены
инженерные коммуникации. .
2. Характеристики технологического оборудования и его технологическая
взаимосвязь. Оценка влияния внезапных перерывов электроснабжения на
технологический процесс. .
3. Электрические нагрузки по сооружению в виде паспортных данных
отдельных приемников электроэнергии (номинальная мощность,
коэффициент мощности, КПД, номинальное напряжение, для приемников с
повторно-кратковременным режимом работы дополнительно -
продолжительность включения). .
Перспективы роста электрических нагрузок проектируемого сооружения
(за счет реконструкции, ввода новых мощностей и т.д.). .
4. Графики активных и реактивных нагрузок сооружения за характерные
летние и зимние сутки. .
5. Характеристика потребителей электроэнергии с точки зрения их
влияния на качество электроэнергии.. Астахов С.М.

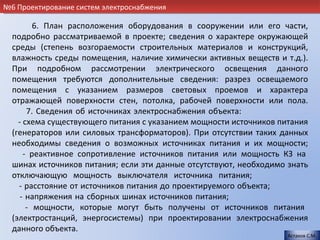

6. План расположения оборудования в сооружении или его части,
подробно рассматриваемой в проекте; сведения о характере окружающей
среды (степень возгораемости строительных материалов и конструкций,
влажность среды помещения, наличие химически активных веществ и т.д.).
При подробном рассмотрении электрического освещения данного
помещения требуются дополнительные сведения: разрез освещаемого
помещения с указанием размеров световых проемов и характера
отражающей поверхности стен, потолка, рабочей поверхности или пола.
7. Сведения об источниках электроснабжения объекта: .
- схема существующего питания с указанием мощности источников питания
(генераторов или силовых трансформаторов). При отсутствии таких данных
необходимы сведения о возможных источниках питания и их мощности;
- реактивное сопротивление источников питания или мощность КЗ на
шинах источников питания; если эти данные отсутствуют, необходимо знать
отключающую мощность выключателя источника питания; .
- расстояние от источников питания до проектируемого объекта; .
- напряжения на сборных шинах источников питания; .
- мощности, которые могут быть получены от источников питания
(электростанций, энергосистемы) при проектировании электроснабжения
данного объекта.

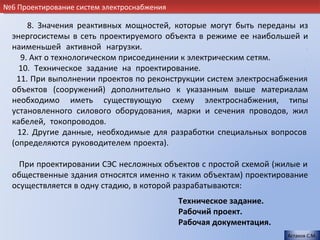

8. Значения реактивных мощностей, которые могут быть переданы из
энергосистемы в сеть проектируемого объекта в режиме ее наибольшей и
наименьшей активной нагрузки. .
9. Акт о технологическом присоединении к электрическим сетям. .
10. Техническое задание на проектирование. .
11. При выполнении проектов по реконструкции систем электроснабжения
объектов (сооружений) дополнительно к указанным выше материалам
необходимо иметь существующую схему электроснабжения, типы
установленного силового оборудования, марки и сечения проводов, жил
кабелей, токопроводов. .
12. Другие данные, необходимые для разработки специальных вопросов
(определяются руководителем проекта). .

При проектировании СЭС несложных объектов с простой схемой (жилые и
общественные здания относятся именно к таким объектам) проектирование
осуществляется в одну стадию, в которой разрабатываются: .
Техническое задание.
Рабочий проект.
Рабочая документация.

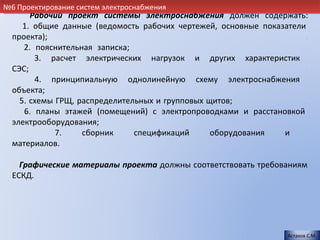

Рабочий проект системы электроснабжения должен содержать:
1. общие данные (ведомость рабочих чертежей, основные показатели
проекта); .
2. пояснительная записка; .
3. расчет электрических нагрузок и других характеристик
СЭС; .
4. принципиальную однолинейную схему электроснабжения
объекта; .
5. схемы ГРЩ, распределительных и групповых щитов; .
6. планы этажей (помещений) с электропроводками и расстановкой
электрооборудования; .
7. сборник спецификаций оборудования и
материалов. .

Графические материалы проекта должны соответствовать требованиям
ЕСКД. .



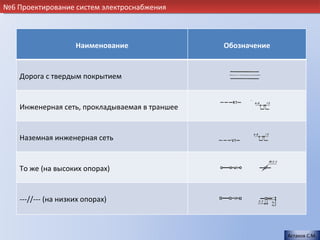

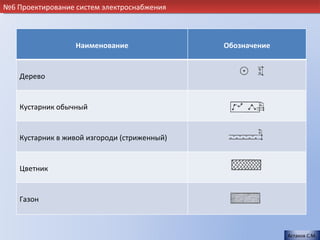

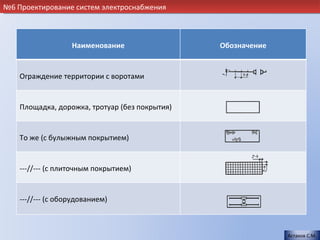

ГОСТ 21.204-93. Система проектной документации для строительства.
Условные графические обозначения и изображения элементов
генеральных планов и сооружений транспорта

Наименование Обозначение

Наземное здание (сооружение)

Подземное здание (сооружение)

Нависающая часть здания

Навес




Ограждение территории с воротами

Площадка, дорожка, тротуар (без покрытия)

То же (с булыжным покрытием)

---//--- (с плиточным покрытием)

---//--- (с оборудованием)




Дорога с твердым покрытием

Инженерная сеть, прокладываемая в траншее

Наземная инженерная сеть

То же (на высоких опорах)

---//--- (на низких опорах)




Дерево

Кустарник обычный

Кустарник в живой изгороди (стриженный)

Цветник

Газон

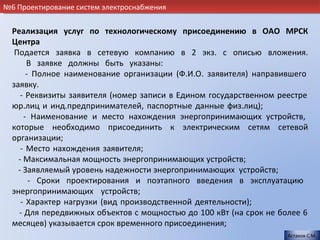

Реализация услуг по технологическому присоединению в ОАО МРСК
Центра
Подается заявка в сетевую компанию в 2 экз. с описью вложения.
В заявке должны быть указаны: .
- Полное наименование организации (Ф.И.О. заявителя) направившего
заявку. .
- Реквизиты заявителя (номер записи в Едином государственном реестре
юр.лиц и инд.предпринимателей, паспортные данные физ.лиц); .
- Наименование и место нахождения энергопринимающих устройств,
которые необходимо присоединить к электрическим сетям сетевой
организации; .
- Место нахождения заявителя; .
- Максимальная мощность энергопринимающих устройств; .
- Заявляемый уровень надежности энергопринимающих устройств; .
- Сроки проектирования и поэтапного введения в эксплуатацию
энергопринимающих устройств; .
- Характер нагрузки (вид производственной деятельности); .
- Для передвижных объектов с мощностью до 100 кВт (на срок не более 6
месяцев) указывается срок временного присоединения;

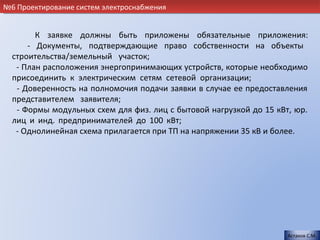

К заявке должны быть приложены обязательные приложения:
- Документы, подтверждающие право собственности на объекты
строительства/земельный участок; .
- План расположения энергопринимающих устройств, которые необходимо
присоединить к электрическим сетям сетевой организации; .
- Доверенность на полномочия подачи заявки в случае ее предоставления
представителем заявителя; .
- Формы модульных схем для физ. лиц с бытовой нагрузкой до 15 кВт, юр.
лиц и инд. предпринимателей до 100 кВт; .
- Однолинейная схема прилагается при ТП на напряжении 35 кВ и более.

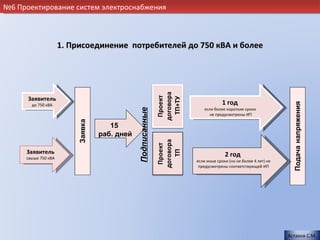

1. Присоединение потребителей до 750 кВА и более

Заявитель
до 750 кВА 1 год
если более короткие сроки

Подписанные
не предусмотрены ИП

15
раб. дней

Заявитель 2 год
свыше 750 кВА
если иные сроки (но не более 4 лет) не
предусмотрены соответствующей ИП

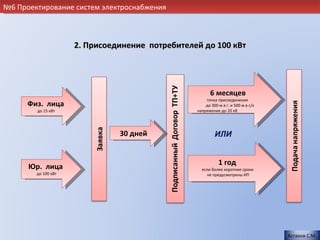

2. Присоединение потребителей до 100 кВт

6 месяцев
точка присоединения
Физ. лица до 300 м в г. и 500 м в с/х
до 15 кВт напряжение до 20 кВ

30 дней ИЛИ

1 год
Юр. лица если более короткие сроки
до 100 кВт не предусмотрены ИП

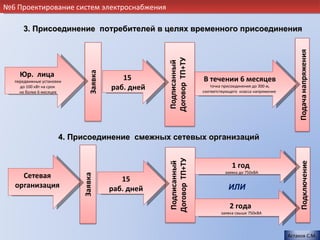

3. Присоединение потребителей в целях временного присоединения

Юр. лица 15
передвижные установки В течении 6 месяцев
до 100 кВт на срок
не более 6 месяцев
раб. дней точка присоединения до 300 м,
соответствующего класса напряжение

4. Присоединение смежных сетевых организаций

1 год
заявка до 750кВА
Сетевая 15
организация раб. дней ИЛИ

2 года
заявка свыше 750кВА


Lecture 6

More Related Content

Similar to Lecture 6

Lecture 6
