Dokumen ini menjelaskan konsep aliran fluida, termasuk kecepatan, aliran laminer, aliran turbulen, viskositas, dan persamaan Bernoulli. Ditambah, membahas tentang energy losses dan metode pengukuran aliran seperti flow rate dan total flow. Informasi ini penting untuk memahami dinamika fluida dalam sistem pipa dan aliran terbuka.

1. FLOW ( ALIRAN)
Airin Nuryanda R.
Intan Adilla
Muhammad Indra Setiadi
Rizaldi Satria Nugraha
(111611004)
(111611016)
(101611018)
(111611026)

2. Tujuan Objektif


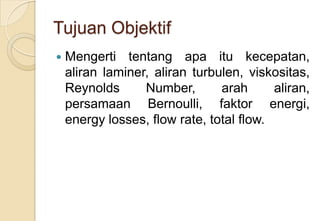

Mengerti tentang apa itu kecepatan,
aliran laminer, aliran turbulen, viskositas,
Reynolds
Number,
arah
aliran,
persamaan Bernoulli, faktor energi,
energy losses, flow rate, total flow.

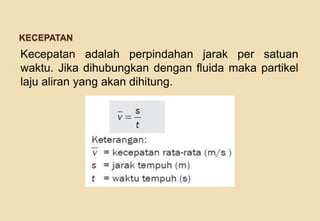

3. KECEPATAN
Kecepatan adalah perpindahan jarak per satuan
waktu. Jika dihubungkan dengan fluida maka partikel
laju aliran yang akan dihitung.

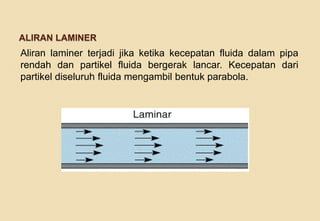

4. ALIRAN LAMINER
Aliran laminer terjadi jika ketika kecepatan fluida dalam pipa
rendah dan partikel fluida bergerak lancar. Kecepatan dari
partikel diseluruh fluida mengambil bentuk parabola.

5. ALIRAN TURBULEN
Aliran turbulen terjadi jika kecepatan aliran tinggi dan partikel
fluida tidak lagi bergerak lancar dan turbulensi atau efek
berguling.

6. VISKOSITAS
Viskositas adalah properti dari gas atau cairan yang
merupakan ukuran resistansi terhadap gerak dan aliran.

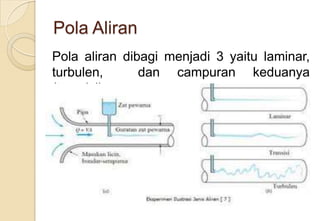

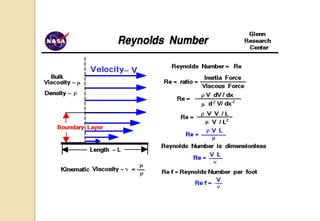

8. Pola Aliran
Pola aliran dibagi menjadi 3 yaitu laminar,
turbulen,
dan campuran keduanya
(transisi).

9. Persamaan Bernoulli

10. Faktor Energi
Persamaan
aliran
sebagian
besar
didasarkan pada hukum konservasi energi
dan
berhubungan
dengan
cairan,
kecepatan gas, tekanan dan tinggi cairan
diatas titik acuan tertentu.

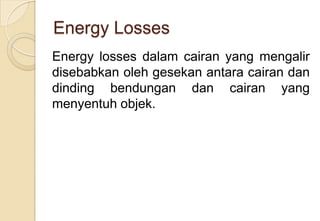

11. Energy Losses
Energy losses dalam cairan yang mengalir
disebabkan oleh gesekan antara cairan dan
dinding bendungan dan cairan yang
menyentuh objek.

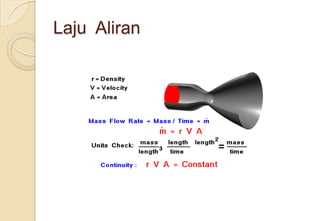

12. Laju Aliran

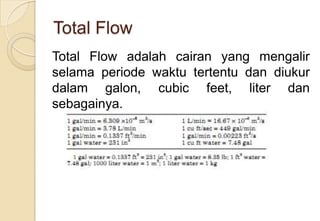

13. Total Flow
Total Flow adalah cairan yang mengalir
selama periode waktu tertentu dan diukur
dalam galon, cubic feet, liter dan
sebagainya.

14. Persamaan Kontinuitas

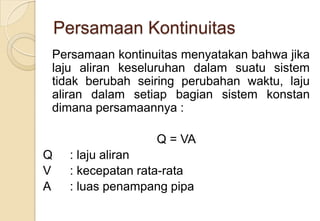

Persamaan kontinuitas menyatakan bahwa jika
laju aliran keseluruhan dalam suatu sistem
tidak berubah seiring perubahan waktu, laju
aliran dalam setiap bagian sistem konstan
dimana persamaannya :
Q = VA
Q
V
A
: laju aliran
: kecepatan rata-rata
: luas penampang pipa

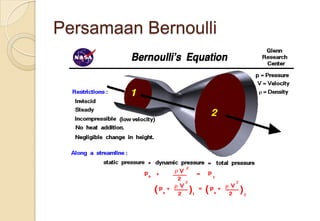

15. Persamaan Bernoulli

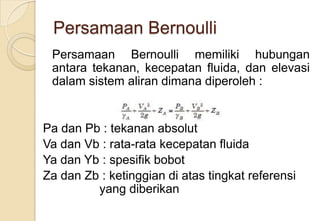

Persamaan Bernoulli memiliki hubungan
antara tekanan, kecepatan fluida, dan elevasi
dalam sistem aliran dimana diperoleh :
Pa dan Pb : tekanan absolut
Va dan Vb : rata-rata kecepatan fluida
Ya dan Yb : spesifik bobot
Za dan Zb : ketinggian di atas tingkat referensi
yang diberikan

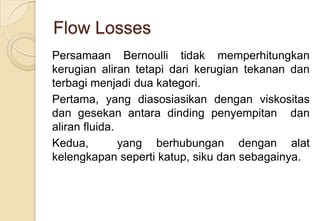

16. Flow Losses
Persamaan Bernoulli tidak memperhitungkan
kerugian aliran tetapi dari kerugian tekanan dan
terbagi menjadi dua kategori.
Pertama, yang diasosiasikan dengan viskositas
dan gesekan antara dinding penyempitan dan
aliran fluida.
Kedua,
yang berhubungan dengan alat
kelengkapan seperti katup, siku dan sebagainya.

17. Instrumen Pengukuran Aliran

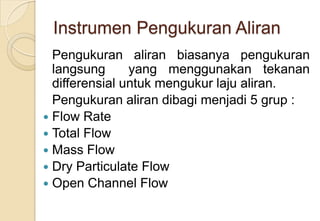

Pengukuran aliran biasanya pengukuran
langsung
yang menggunakan tekanan
differensial untuk mengukur laju aliran.
Pengukuran aliran dibagi menjadi 5 grup :
 Flow Rate
 Total Flow
 Mass Flow
 Dry Particulate Flow
 Open Channel Flow

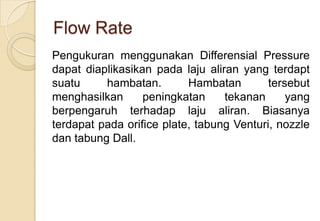

18. Flow Rate
Pengukuran menggunakan Differensial Pressure
dapat diaplikasikan pada laju aliran yang terdapt
suatu
hambatan.
Hambatan
tersebut
menghasilkan
peningkatan
tekanan
yang
berpengaruh terhadap laju aliran. Biasanya
terdapat pada orifice plate, tabung Venturi, nozzle
dan tabung Dall.

19. Total Flow

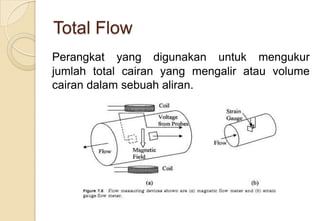

Perangkat yang digunakan untuk mengukur
jumlah total cairan yang mengalir atau volume
cairan dalam sebuah aliran.

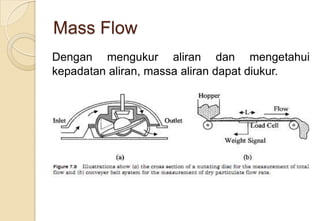

20. Mass Flow
Dengan mengukur aliran dan mengetahui
kepadatan aliran, massa aliran dapat diukur.

21. Dry Particulate Flow

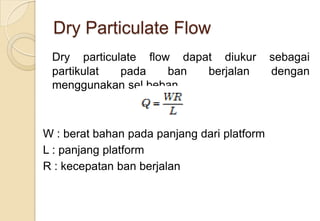

Dry particulate flow dapat diukur
partikulat
pada
ban
berjalan
menggunakan sel beban.
W : berat bahan pada panjang dari platform
L : panjang platform
R : kecepatan ban berjalan
sebagai
dengan

22. Open Channel Flow

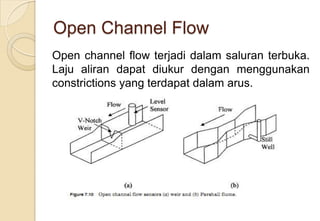

Open channel flow terjadi dalam saluran terbuka.
Laju aliran dapat diukur dengan menggunakan
constrictions yang terdapat dalam arus.

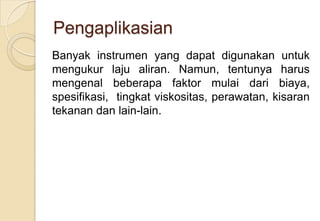

23. Pengaplikasian
Banyak instrumen yang dapat digunakan untuk
mengukur laju aliran. Namun, tentunya harus
mengenal beberapa faktor mulai dari biaya,
spesifikasi, tingkat viskositas, perawatan, kisaran
tekanan dan lain-lain.
