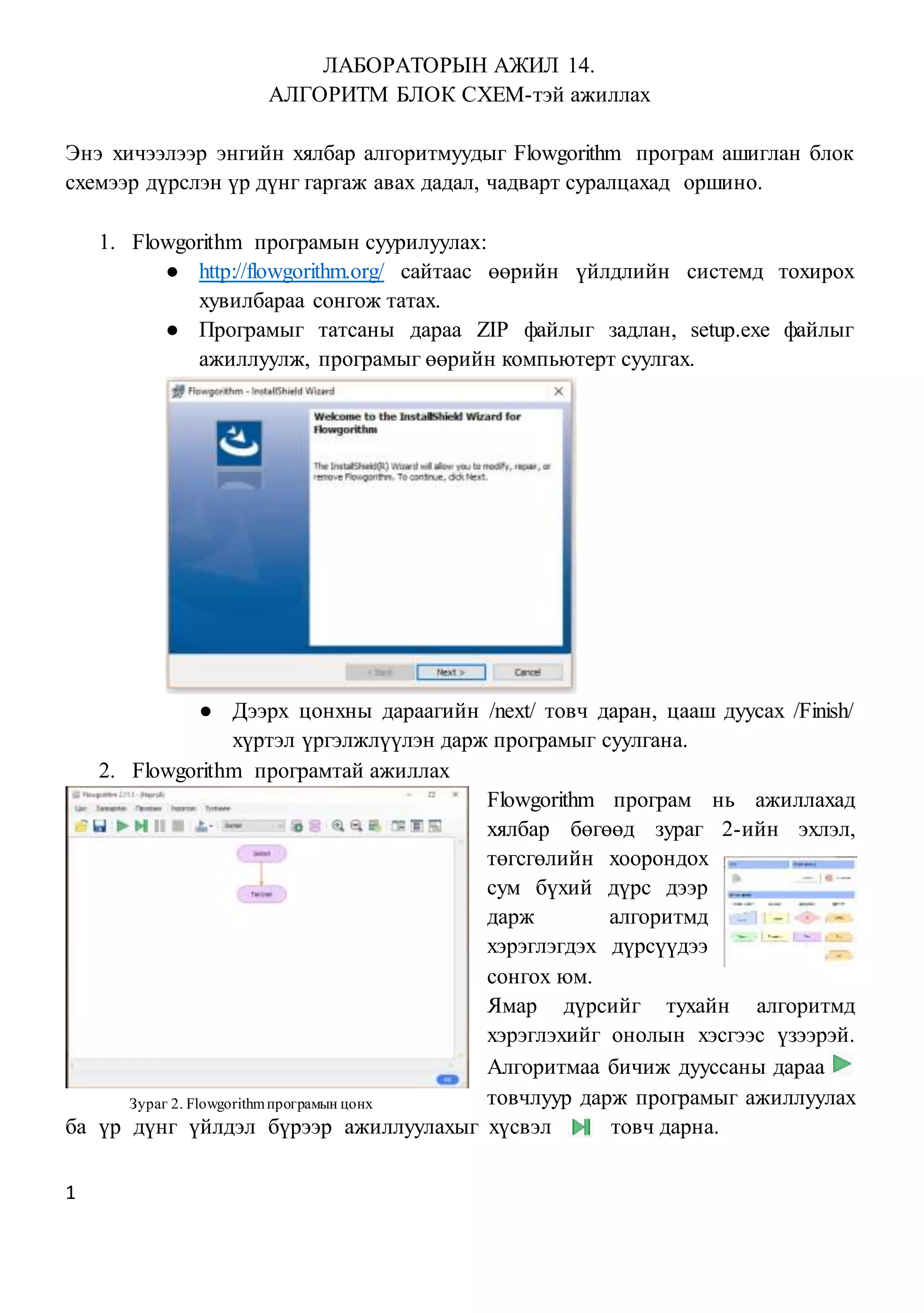

ЛАБОРАТОРЫН АЖИЛ 14.
АЛГОРИТМ БЛОК СХЕМ-тэй ажиллах
Энэ хичээлээр энгийн хялбар алгоритмуудыг Flowgorithm програм ашиглан блок
схемээр дүрслэн үр дүнг гаргаж авах дадал, чадварт суралцахад оршино.
1. Flowgorithm програмын суурилуулах:
● http://flowgorithm.org/ сайтаас өөрийн үйлдлийн системд тохирох
хувилбараа сонгож татах.
● Програмыг татсаны дараа ZIP файлыг задлан, setup.exe файлыг
ажиллуулж, програмыг өөрийн компьютерт суулгах.
● Дээрх цонхны дараагийн /next/ товч даран, цааш дуусах /Finish/
хүртэл үргэлжлүүлэн дарж програмыг суулгана.
2. Flowgorithm програмтай ажиллах
Flowgorithm програм нь ажиллахад
хялбар бөгөөд зураг 2-ийн эхлэл,
төгсгөлийн хоорондох
сум бүхий дүрс дээр
дарж алгоритмд
хэрэглэгдэх дүрсүүдээ
сонгох юм.
Ямар дүрсийг тухайн алгоритмд
хэрэглэхийг онолын хэсгээс үзээрэй.
Алгоритмаа бичиж дууссаны дараа
товчлуур дарж програмыг ажиллуулах
ба үр дүнг үйлдэл бүрээр ажиллуулахыг хүсвэл товч дарна.
Зураг 2. Flowgorithmпрограмын цонх

2. 2

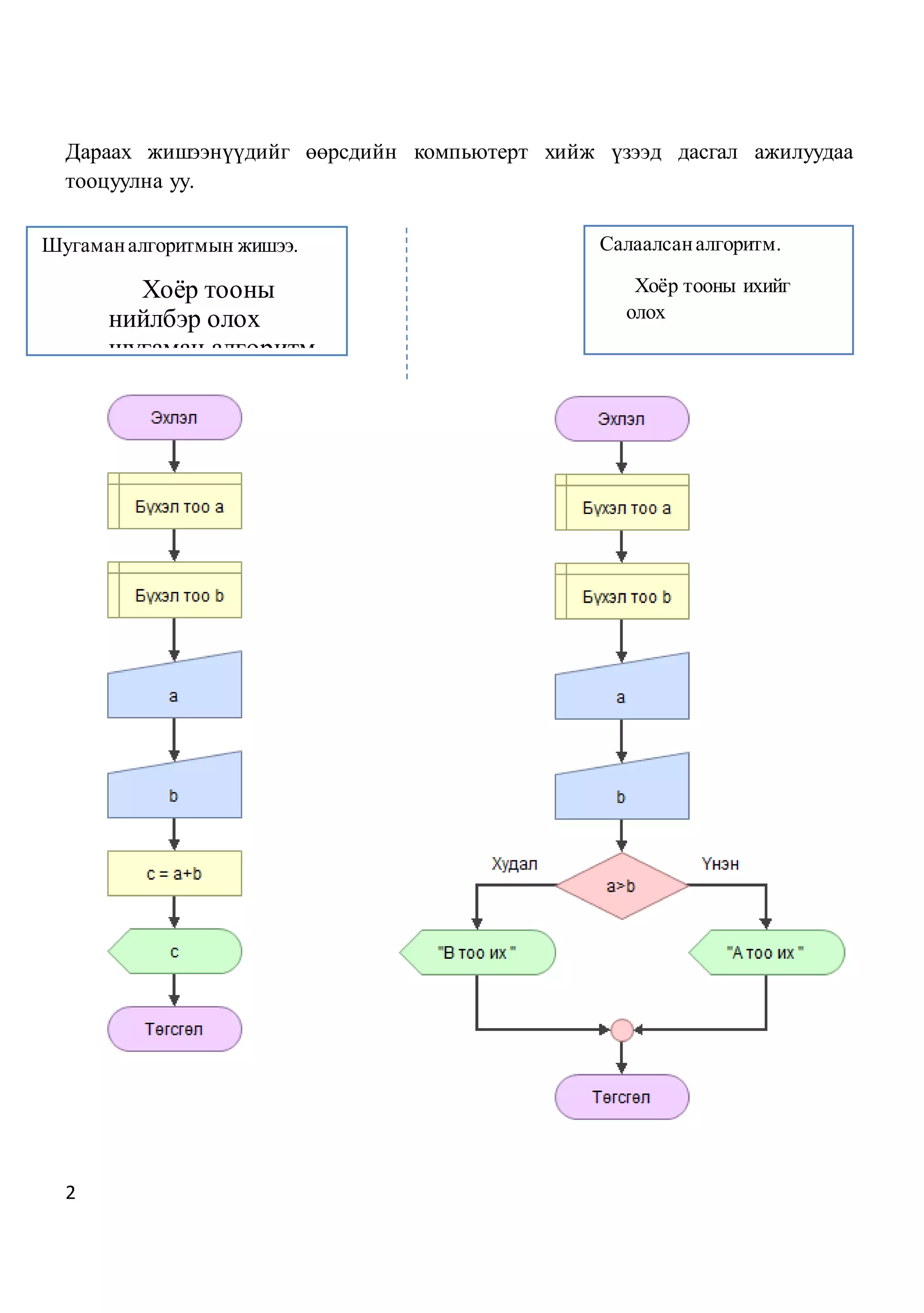

Дараах жишээнүүдийг өөрсдийн компьютерт хийж үзээд дасгал ажилуудаа
тооцуулна уу.
Шугаманалгоритмын жишээ.
Хоёр тооны
нийлбэр олох
шугаман алгоритм
Салаалсаналгоритм.
Хоёр тооны ихийг
олох

3. 3
Давталттайалгоритм.
ДурынN хүртлэх тоонуудын
нийлбэролох
ДАСГАЛ АЖИЛУУД:
Дасгал 1. Үгэн алгоритмыг блок схемээр
илэрхийл.
1. Алгоритм эхэлнэ.
2. x хувьсагчийн утгыг гараас оруулна.
3. x-г 100-д хуваагаад M хувьсагчид
утгыг олгоно.
4. Дэлгэцэнд М утгыг хэвлэнэ.
5. Алгоритм төгсөнө.
Дасгал 2. Өөрийн овог, нэр, суралцаж буй
мэргэжлийг асуугаад дараа нь хариулдаг
алгоритм зохио.
Дасгал 3. Гурвалжны 3 тал өгөгдсөн бол
талбайг нь ол.
Дасгал 4. Квадрат тэгшитгэлийг бодох
алгоритм зохио.
Дасгал 5. m,n натурал тоонууд өгөгджээ. m
n зэрэгтийг ол.
Дасгал 6. Натурал тоо M ийн хүрдийг хэвлэх.
Дасгал 7. Натурал N хүртлэх сондгой тоонуудын үржвэрийг олох
Дасгал 8. Ялгавар нь 2 байх 15 хосыг хэвлэ.
Жнь: (3,5) (11,13) …….. 16
Дасгал 9. Тэгш өнцөгт гурвалжны 2 катет өгөгдсөн бол гипотенузыг ол.
