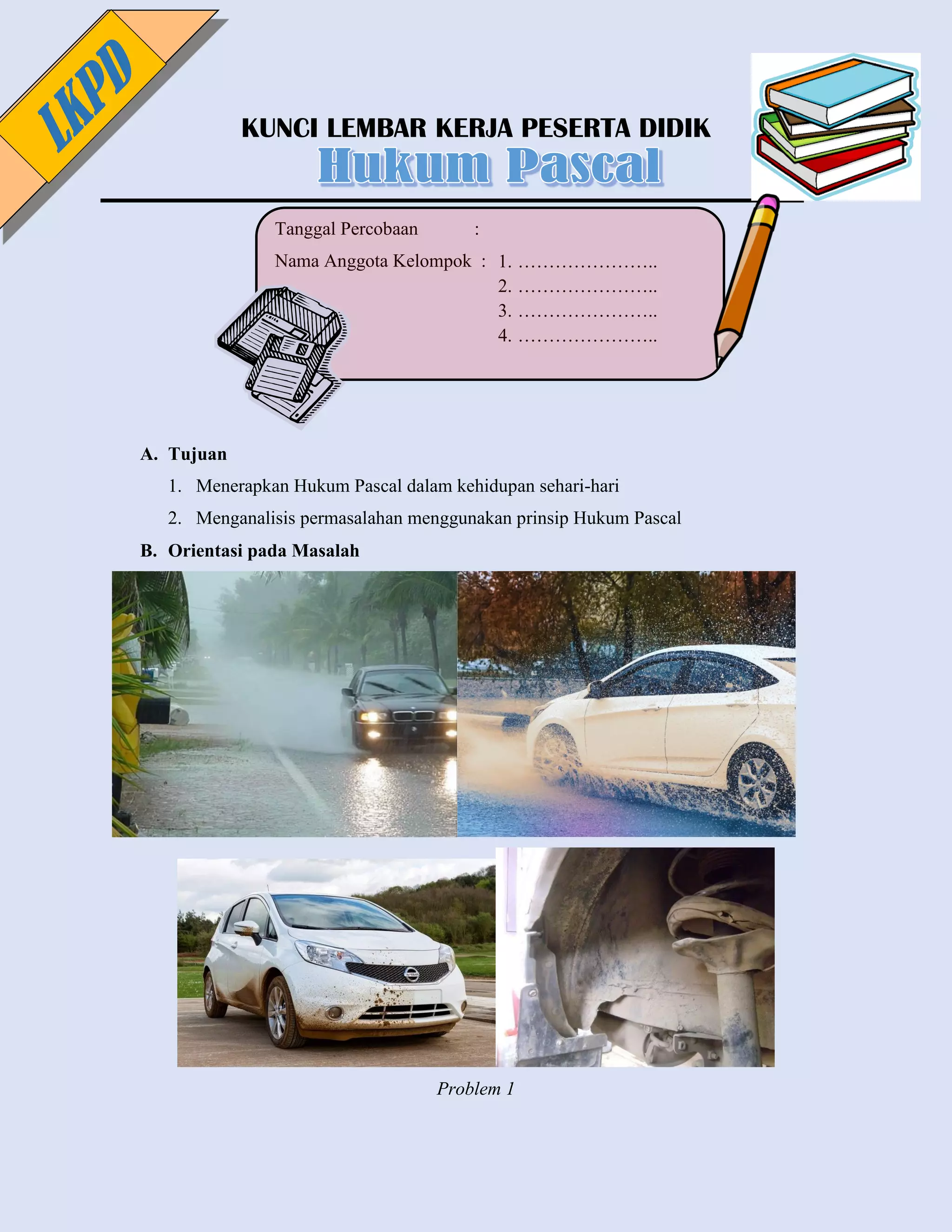

1. KUNCI LEMBAR KERJA PESERTA DIDIK
A. Tujuan
1. Menerapkan Hukum Pascal dalam kehidupan sehari-hari
2. Menganalisis permasalahan menggunakan prinsip Hukum Pascal
B. Orientasi pada Masalah
Problem 1
Tanggal Percobaan :
Nama Anggota Kelompok : 1. …………………..
2. …………………..
3. …………………..
4. …………………..

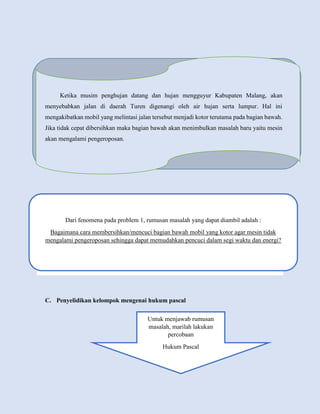

2. Ketika musim penghujan datang dan hujan mengguyur Kabupaten Malang, akan
menyebabkan jalan di daerah Turen digenangi oleh air hujan serta lumpur. Hal ini
mengakibatkan mobil yang melintasi jalan tersebut menjadi kotor terutama pada bagian bawah.
Jika tidak cepat dibersihkan maka bagian bawah akan menimbulkan masalah baru yaitu mesin
akan mengalami pengeroposan.
C. Penyelidikan kelompok mengenai hukum pascal
Dari fenomena pada problem 1, rumusan masalah yang dapat diambil adalah :
Bagaimana cara membersihkan/mencuci bagian bawah mobil yang kotor agar mesin tidak
mengalami pengeroposan sehingga dapat memudahkan pencuci dalam segi waktu dan energi?
Untuk menjawab rumusan
masalah, marilah lakukan
percobaan
Hukum Pascal

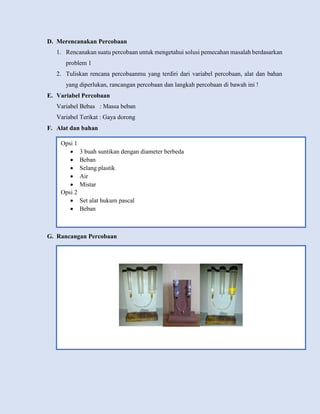

3. D. Merencanakan Percobaan
1. Rencanakan suatu percobaan untuk mengetahui solusi pemecahan masalah berdasarkan
problem 1
2. Tuliskan rencana percobaanmu yang terdiri dari variabel percobaan, alat dan bahan
yang diperlukan, rancangan percobaan dan langkah percobaan di bawah ini !
E. Variabel Percobaan
Variabel Bebas : Massa beban
Variabel Terikat : Gaya dorong
F. Alat dan bahan
G. Rancangan Percobaan
Opsi 1
 3 buah suntikan dengan diameter berbeda
 Beban
 Selang plastik
 Air
 Mistar
Opsi 2
 Set alat hukum pascal
 Beban

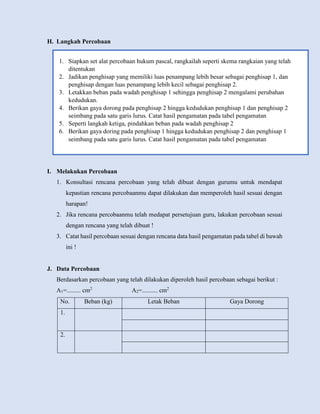

4. H. Langkah Percobaan
I. Melakukan Percobaan
1. Konsultasi rencana percobaan yang telah dibuat dengan gurumu untuk mendapat
kepastian rencana percobaanmu dapat dilakukan dan memperoleh hasil sesuai dengan
harapan!
2. Jika rencana percobaanmu telah medapat persetujuan guru, lakukan percobaan sesuai
dengan rencana yang telah dibuat !
3. Catat hasil percobaan sesuai dengan rencana data hasil pengamatan pada tabel di bawah
ini !
J. Data Percobaan
Berdasarkan percobaan yang telah dilakukan diperoleh hasil percobaan sebagai berikut :
A1=......... cm2
A2=.......... cm2
No. Beban (kg) Letak Beban Gaya Dorong
1.
2.
1. Siapkan set alat percobaan hukum pascal, rangkailah seperti skema rangkaian yang telah
ditentukan
2. Jadikan penghisap yang memiliki luas penampang lebih besar sebagai penghisap 1, dan
penghisap dengan luas penampang lebih kecil sebagai penghisap 2.
3. Letakkan beban pada wadah penghisap 1 sehingga penghisap 2 mengalami perubahan
kedudukan.
4. Berikan gaya dorong pada penghisap 2 hingga kedudukan penghisap 1 dan penghisap 2
seimbang pada satu garis lurus. Catat hasil pengamatan pada tabel pengamatan
5. Seperti langkah ketiga, pindahkan beban pada wadah penghisap 2
6. Berikan gaya doring pada penghisap 1 hingga kedudukan penghisap 2 dan penghisap 1
seimbang pada satu garis lurus. Catat hasil pengamatan pada tabel pengamatan

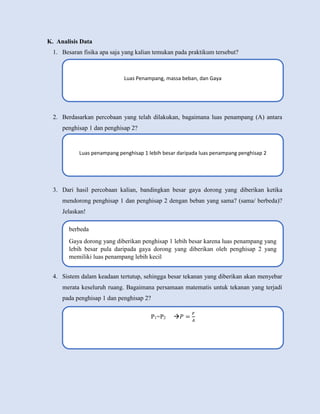

5. K. Analisis Data
1. Besaran fisika apa saja yang kalian temukan pada praktikum tersebut?
2. Berdasarkan percobaan yang telah dilakukan, bagaimana luas penampang (A) antara
penghisap 1 dan penghisap 2?
3. Dari hasil percobaan kalian, bandingkan besar gaya dorong yang diberikan ketika
mendorong penghisap 1 dan penghisap 2 dengan beban yang sama? (sama/ berbeda)?
Jelaskan!
4. Sistem dalam keadaan tertutup, sehingga besar tekanan yang diberikan akan menyebar
merata keseluruh ruang. Bagaimana persamaan matematis untuk tekanan yang terjadi
pada penghisap 1 dan penghisap 2?
Luas Penampang, massa beban, dan Gaya
Luas penampang penghisap 1 lebih besar daripada luas penampang penghisap 2
berbeda
Gaya dorong yang diberikan penghisap 1 lebih besar karena luas penampang yang
lebih besar pula daripada gaya dorong yang diberikan oleh penghisap 2 yang
memiliki luas penampang lebih kecil
P1=P2 𝑃 =
𝐹
𝐴

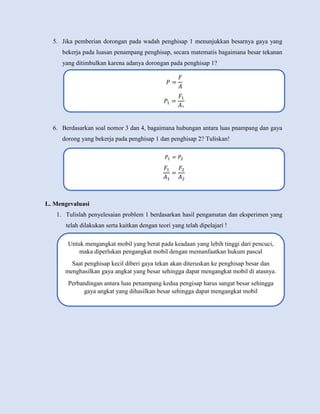

6. 5. Jika pemberian dorongan pada wadah penghisap 1 menunjukkan besarnya gaya yang
bekerja pada luasan penampang penghisap, secara matematis bagaimana besar tekanan
yang ditimbulkan karena adanya dorongan pada penghisap 1?
6. Berdasarkan soal nomor 3 dan 4, bagaimana hubungan antara luas pnampang dan gaya
dorong yang bekerja pada penghisap 1 dan penghisap 2? Tuliskan!
L. Mengevaluasi
1. Tulislah penyelesaian problem 1 berdasarkan hasil pengamatan dan eksperimen yang
telah dilakukan serta kaitkan dengan teori yang telah dipelajari !
𝑃 =
𝐹
𝐴
𝑃1 =
𝐹1
𝐴1
𝑃1 = 𝑃2
𝐹1
𝐴1
=
𝐹2
𝐴2
Untuk mengangkat mobil yang berat pada keadaan yang lebih tinggi dari pencuci,
maka diperlukan pengangkat mobil dengan memanfaatkan hukum pascal
Saat penghisap kecil diberi gaya tekan akan diteruskan ke penghisap besar dan
menghasilkan gaya angkat yang besar sehingga dapat mengangkat mobil di atasnya.
Perbandingan antara luas penampang kedua pengisap harus sangat besar sehingga
gaya angkat yang dihasilkan besar sehingga dapat mengangkat mobil

7. 2. Desainlah secara sederhana bagaimana sketsa penerapan hukum pascal menurut
kelompokmu agar mobil dapat terangkat naik.
M. Kesimpulan
• Tekanan yang diberikan pada fluida statis terjadi di dalam ruang tertutup,
akibatnya tekanan tersebut akan diteruskan ke semua arah dengan tekanan
yang sama rata dan sama besarnya.
• Besaran-besaran yang mempengaruhi besarnya tekanan adalah luas
penampang dan besarnya gaya. Dimana gaya berbanding lurus dengan
besarnya tekanan dan besarnya luas penampang berbanding terbalik dengan
besarnya tekanan.
𝐹1
𝐴1
=
𝐹2
𝐴2
