1.

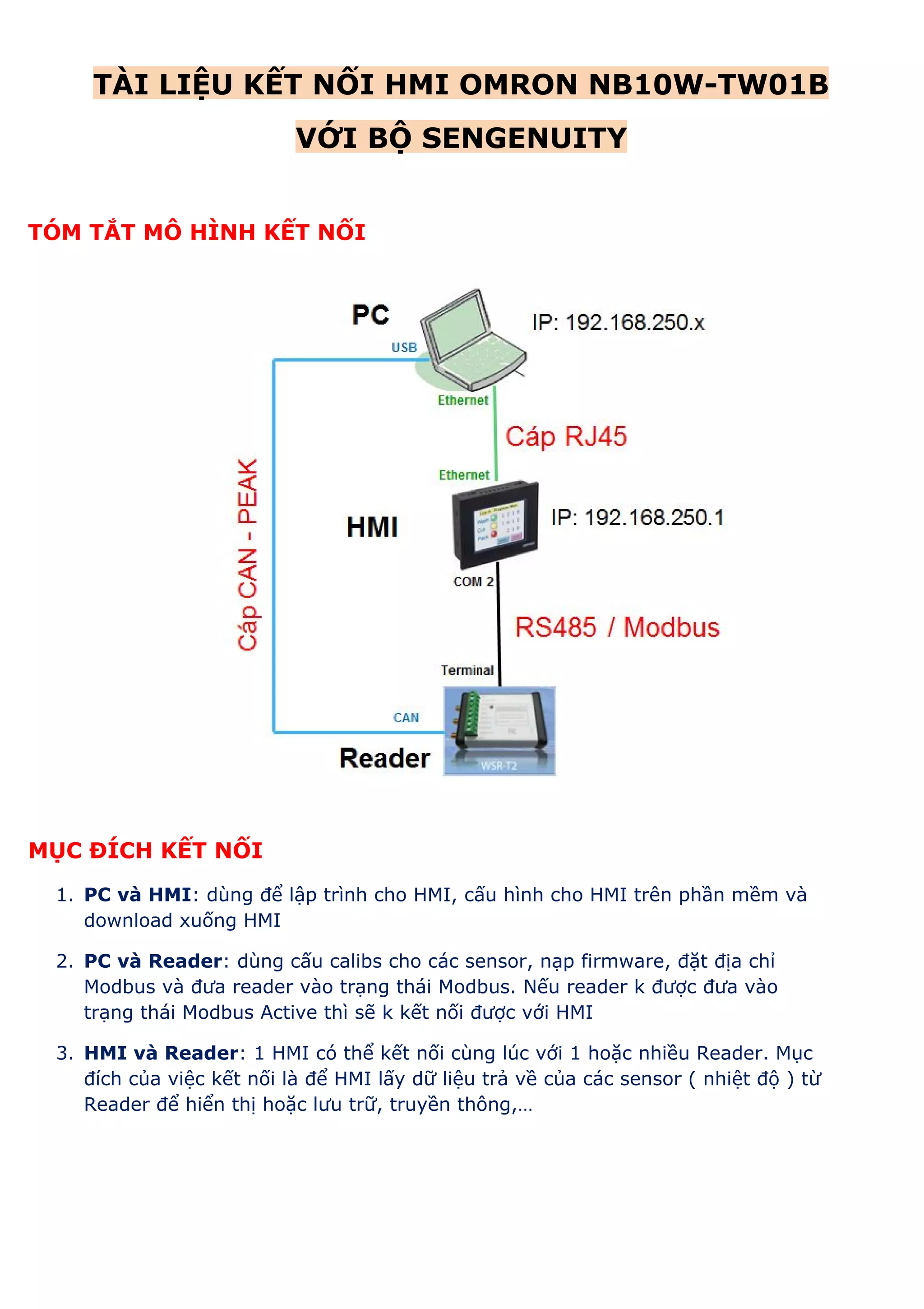

TÀI LIỆU KẾT NỐI HMI OMRON NB10W­TW01B
VỚI BỘ SENGENUITY
TÓM TẮT MÔ HÌNH KẾT NỐI
MỤC ĐÍCH KẾT NỐI
1. PC và HMI​: dùng để lập trình cho HMI, cấu hình cho HMI trên phần mềm và
download xuống HMI
2. PC và Reader​: dùng cấu calibs cho các sensor, nạp firmware, đặt địa chỉ
Modbus và đưa reader vào trạng thái Modbus. Nếu reader k được đưa vào
trạng thái Modbus Active thì sẽ k kết nối được với HMI
3. HMI và Reader​: 1 HMI có thể kết nối cùng lúc với 1 hoặc nhiều Reader. Mục
đích của việc kết nối là để HMI lấy dữ liệu trả về của các sensor ( nhiệt độ ) từ
Reader để hiển thị hoặc lưu trữ, truyền thông,…

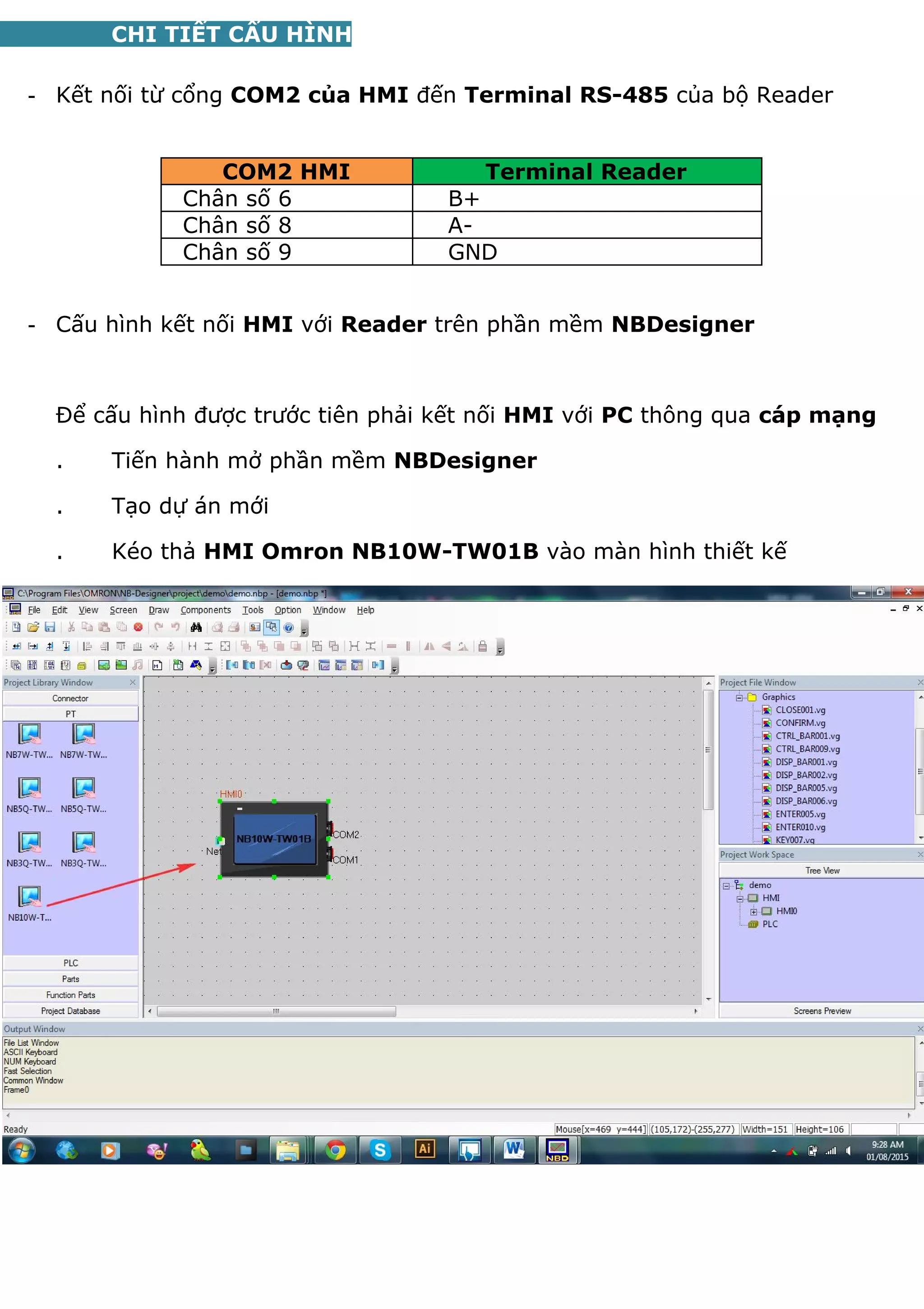

2. CHI TIẾT CẤU HÌNH
­ Kết nối từ cổng ​COM2 của HMI​ đến ​Terminal RS­485​ của bộ Reader
COM2 HMI Terminal Reader
Chân số 6 B+
Chân số 8 A­
Chân số 9 GND
­ Cấu hình kết nối ​HMI​ với ​Reader​ trên phần mềm ​NBDesigner
Để cấu hình được trước tiên phải kết nối ​HMI​ với ​PC​ thông qua ​cáp mạng
. Tiến hành mở phần mềm ​NBDesigner
. Tạo dự án mới
. Kéo thả ​HMI Omron NB10W­TW01B​ vào màn hình thiết kế

3. . Kéo thả khối ​Modbus RTU​, và đặt địa chỉ “​Station number​” là ​2​ (​hoặc số
nào cũng được vd: 113, nhưng ở đây đặt địa chỉ là bao nhiêu thì phải đặt cho con
Reader có địa chỉ giống như vậy​ )
. Kết nối

4.

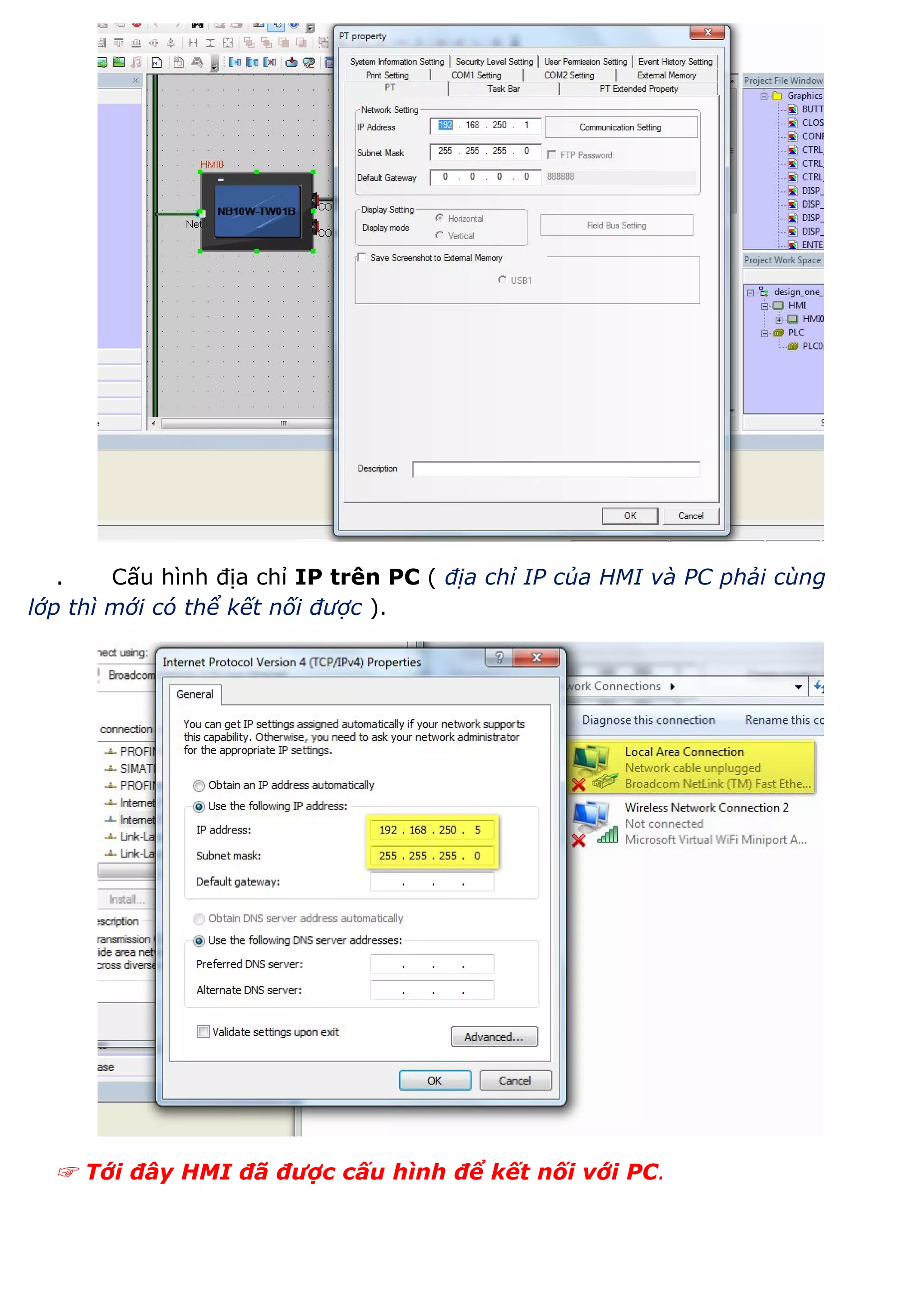

. Cấu hình ​địa chỉ IP

5.
. Cấu hình địa chỉ ​IP trên PC ​( ​địa chỉ IP của HMI và PC phải cùng
lớp thì mới có thể kết nối được​ ).
☞​ ​Tới đây HMI đã được cấu hình để kết nối với PC​.

6. ☞​ Tiếp theo ta cần cấu hình cho HMI kết nối với bộ Reader.
Tới đây, ta cần phải ​cấu hình cho bộ Reader​.
­ Kết nối ​Reader​ với ​PC​ thông qua ​cáp CAN­Peak
­ Đặt địa chỉ ​Modbus​ cho ​Reader​ là ​2 ​( phần mềm ​WSR­T2​ )
→ Đến đây ta đã hoàn thành việc cấu hình kết nối giữa ​PC – HMI ­ READER
