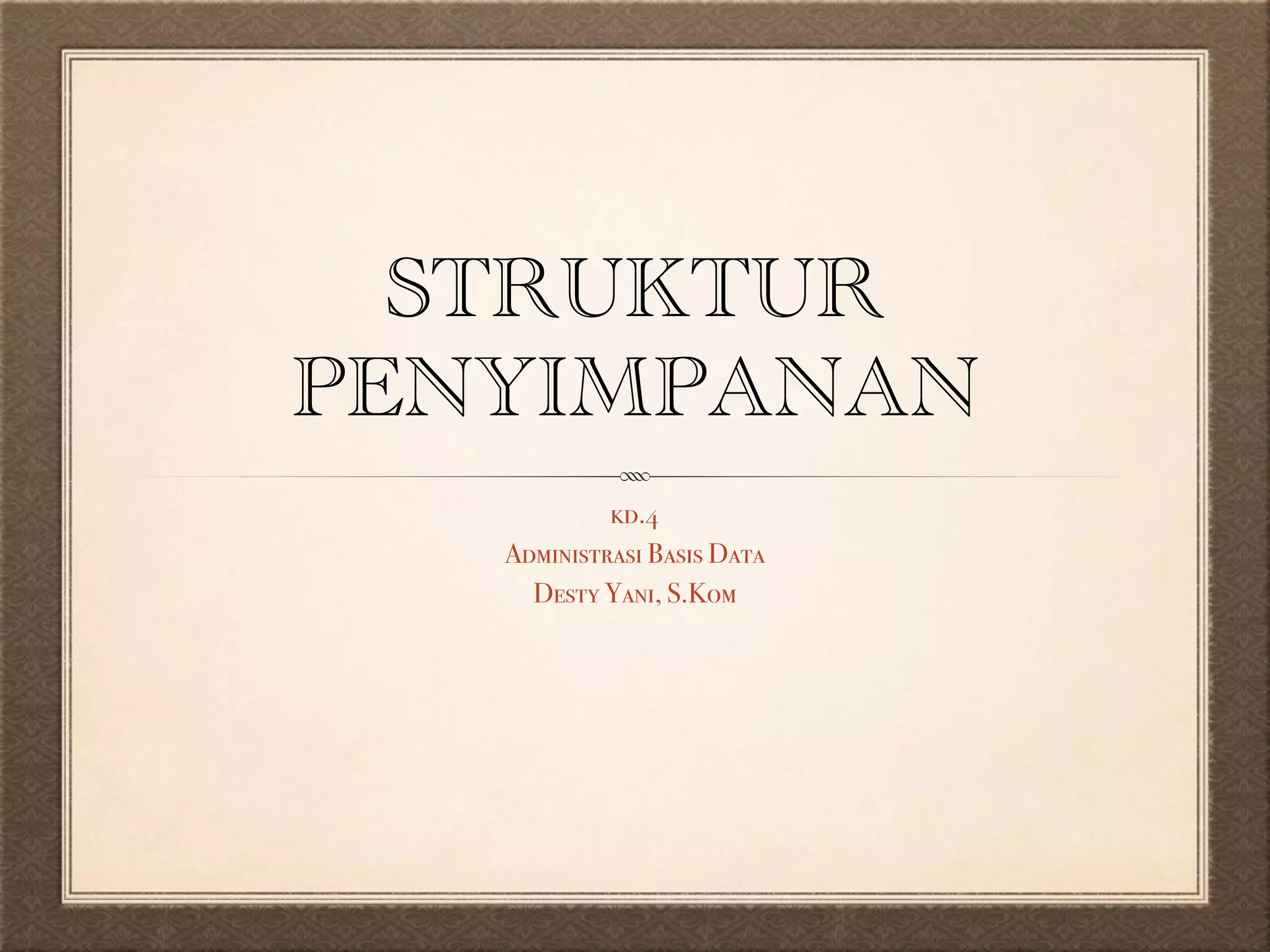

1. STRUKTUR
PENYIMPANAN
kd.4
Administrasi Basis Data
Desty Yani, S.Kom

2. TUJUAN PEMBELAJARAN
Peserta didik dapat memahami :
Struktur logik pada database oracle
Jenis-jenis segmen
Tablespace
Data Dictionary

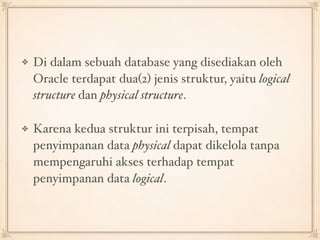

3. Di dalam sebuah database yang disediakan oleh
Oracle terdapat dua(2) jenis struktur, yaitu logical
structure dan physical structure.
Karena kedua struktur ini terpisah, tempat
penyimpanan data physical dapat dikelola tanpa
mempengaruhi akses terhadap tempat
penyimpanan data logical.

4. STRUKTUR LOGIK & FISIK DATABASE
Database
Logical Physical
Tablespace Data file
Segment
Extent
Oracle data
block
Storage System
• SAN
• NAS
• Exadata
• File System
• NFS
• ASM
• RAW

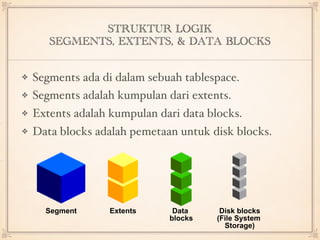

5. STRUKTUR LOGIK
SEGMENTS, EXTENTS, & DATA BLOCKS
Segments ada di dalam sebuah tablespace.
Segments adalah kumpulan dari extents.
Extents adalah kumpulan dari data blocks.
Data blocks adalah pemetaan untuk disk blocks.
Segment Extents Data
blocks
Disk blocks
(File System
Storage)

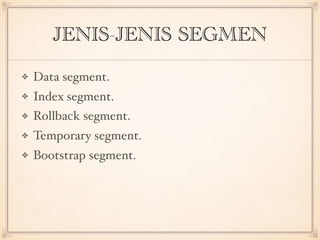

6. JENIS-JENIS SEGMEN
Data segment.
Index segment.
Rollback segment.
Temporary segment.
Bootstrap segment.

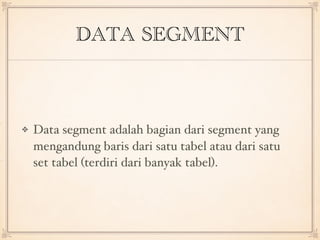

7. DATA SEGMENT
Data segment adalah bagian dari segment yang
mengandung baris dari satu tabel atau dari satu
set tabel (terdiri dari banyak tabel).

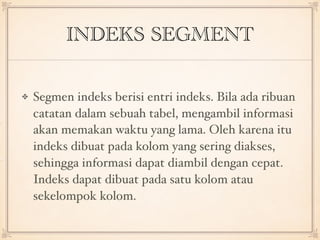

8. INDEKS SEGMENT
Segmen indeks berisi entri indeks. Bila ada ribuan
catatan dalam sebuah tabel, mengambil informasi
akan memakan waktu yang lama. Oleh karena itu
indeks dibuat pada kolom yang sering diakses,
sehingga informasi dapat diambil dengan cepat.
Indeks dapat dibuat pada satu kolom atau
sekelompok kolom.

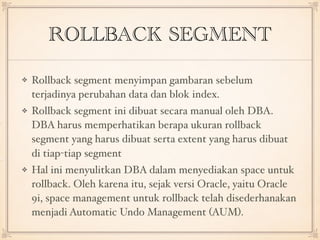

9. ROLLBACK SEGMENT
Rollback segment menyimpan gambaran sebelum
terjadinya perubahan data dan blok index.
Rollback segment ini dibuat secara manual oleh DBA.
DBA harus memperhatikan berapa ukuran rollback
segment yang harus dibuat serta extent yang harus dibuat
di tiap-tiap segment
Hal ini menyulitkan DBA dalam menyediakan space untuk
rollback. Oleh karena itu, sejak versi Oracle, yaitu Oracle
9i, space management untuk rollback telah disederhanakan
menjadi Automatic Undo Management (AUM).

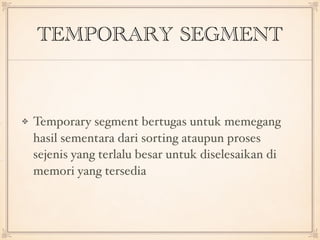

10. TEMPORARY SEGMENT
Temporary segment bertugas untuk memegang
hasil sementara dari sorting ataupun proses
sejenis yang terlalu besar untuk diselesaikan di
memori yang tersedia

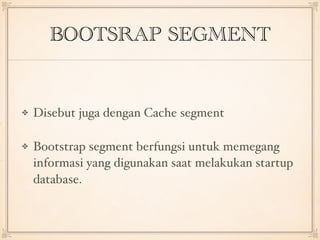

11. BOOTSRAP SEGMENT
Disebut juga dengan Cache segment
Bootstrap segment berfungsi untuk memegang
informasi yang digunakan saat melakukan startup
database.

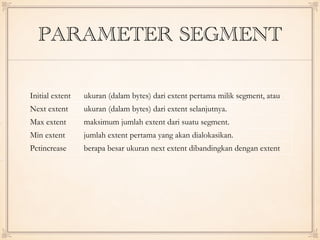

12. PARAMETER SEGMENT
Initial extent ukuran (dalam bytes) dari extent pertama milik segment, atau
disebut juga ukutan awal dari segment.Next extent ukuran (dalam bytes) dari extent selanjutnya.
Max extent maksimum jumlah extent dari suatu segment.
Min extent jumlah extent pertama yang akan dialokasikan.
Pctincrease berapa besar ukuran next extent dibandingkan dengan extent
terakhir.

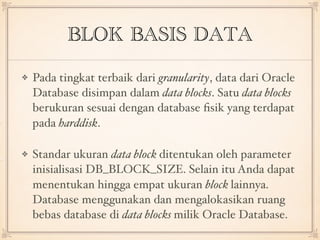

13. BLOK BASIS DATA
Pada tingkat terbaik dari granularity, data dari Oracle
Database disimpan dalam data blocks. Satu data blocks
berukuran sesuai dengan database fisik yang terdapat
pada harddisk.
Standar ukuran data block ditentukan oleh parameter
inisialisasi DB_BLOCK_SIZE. Selain itu Anda dapat
menentukan hingga empat ukuran block lainnya.
Database menggunakan dan mengalokasikan ruang
bebas database di data blocks milik Oracle Database.

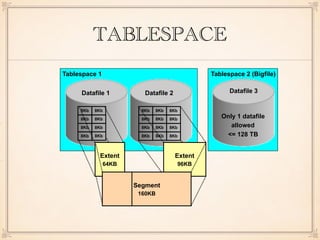

14. TABLESPACE
8Kb 8Kb
8Kb 8Kb
8Kb 8Kb
8Kb 8Kb
8Kb 8Kb
8Kb 8Kb
8Kb 8Kb
8Kb 8Kb
8Kb
8Kb
8Kb
8Kb
Tablespace 1
Datafile 1 Datafile 2
Extent
64KB
Extent
96KB
Segment
160KB
Tablespace 2 (Bigfile)
Datafile 3
Only 1 datafile
allowed
<= 128 TB

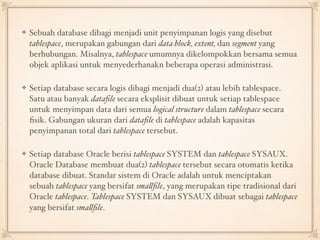

15. Sebuah database dibagi menjadi unit penyimpanan logis yang disebut
tablespace, merupakan gabungan dari data block, extent, dan segment yang
berhubungan. Misalnya, tablespace umumnya dikelompokkan bersama semua
objek aplikasi untuk menyederhanakn beberapa operasi administrasi.
Setiap database secara logis dibagi menjadi dua(2) atau lebih tablespace.
Satu atau banyak datafile secara eksplisit dibuat untuk setiap tablespace
untuk menyimpan data dari semua logical structure dalam tablespace secara
fisik. Gabungan ukuran dari datafile di tablespace adalah kapasitas
penyimpanan total dari tablespace tersebut.
Setiap database Oracle berisi tablespace SYSTEM dan tablespace SYSAUX.
Oracle Database membuat dua(2) tablespace tersebut secara otomatis ketika
database dibuat. Standar sistem di Oracle adalah untuk menciptakan
sebuah tablespace yang bersifat smallfile, yang merupakan tipe tradisional dari
Oracle tablespace. Tablespace SYSTEM dan SYSAUX dibuat sebagai tablespace
yang bersifat smallfile.

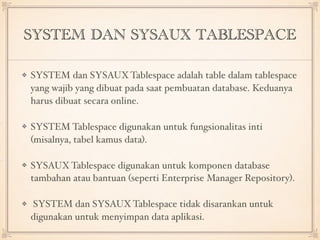

16. SYSTEM DAN SYSAUX TABLESPACE
SYSTEM dan SYSAUXTablespace adalah table dalam tablespace
yang wajib yang dibuat pada saat pembuatan database. Keduanya
harus dibuat secara online.
SYSTEM Tablespace digunakan untuk fungsionalitas inti
(misalnya, tabel kamus data).
SYSAUXTablespace digunakan untuk komponen database
tambahan atau bantuan (seperti Enterprise Manager Repository).
SYSTEM dan SYSAUX Tablespace tidak disarankan untuk
digunakan untuk menyimpan data aplikasi.

17. TIPE TABLESPACE
NAMA TABLESPACE Jenis SIFAT DAN KETERANGAN
Tables Table User’s table / data
Indexes Index User’s indexes
Clusters Cluster User’s clusters
Undos Undo System’s undos
Sorts Sort System’s sorts
System Table and Index System’s repository, User’s library
Tool Table and Index User’s metadata

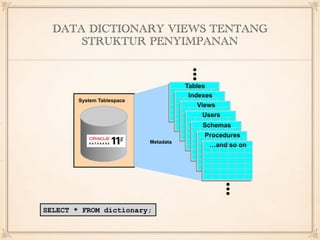

18. DATA DICTIONARY VIEWS TENTANG
STRUKTUR PENYIMPANAN
Tables
Indexes
Views
Users
Schemas
Procedures
…and so on
System Tablespace
Metadata
SELECT * FROM dictionary;

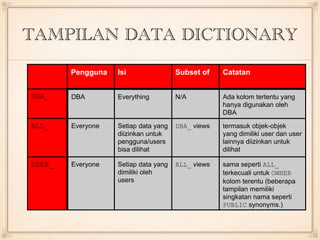

19. TAMPILAN DATA DICTIONARY
Pengguna Isi Subset of Catatan
DBA_ DBA Everything N/A Ada kolom tertentu yang
hanya digunakan oleh
DBA
ALL_ Everyone Setiap data yang
diizinkan untuk
pengguna/users
bisa dilihat
DBA_ views termasuk objek-objek
yang dimiliki user dan user
lainnya diizinkan untuk
dilihat
USER_ Everyone Setiap data yang
dimiliki oleh
users
ALL_ views sama seperti ALL_
terkecuali untuk OWNER
kolom terentu (beberapa
tampilan memiliki
singkatan nama seperti
PUBLIC synonyms.)
