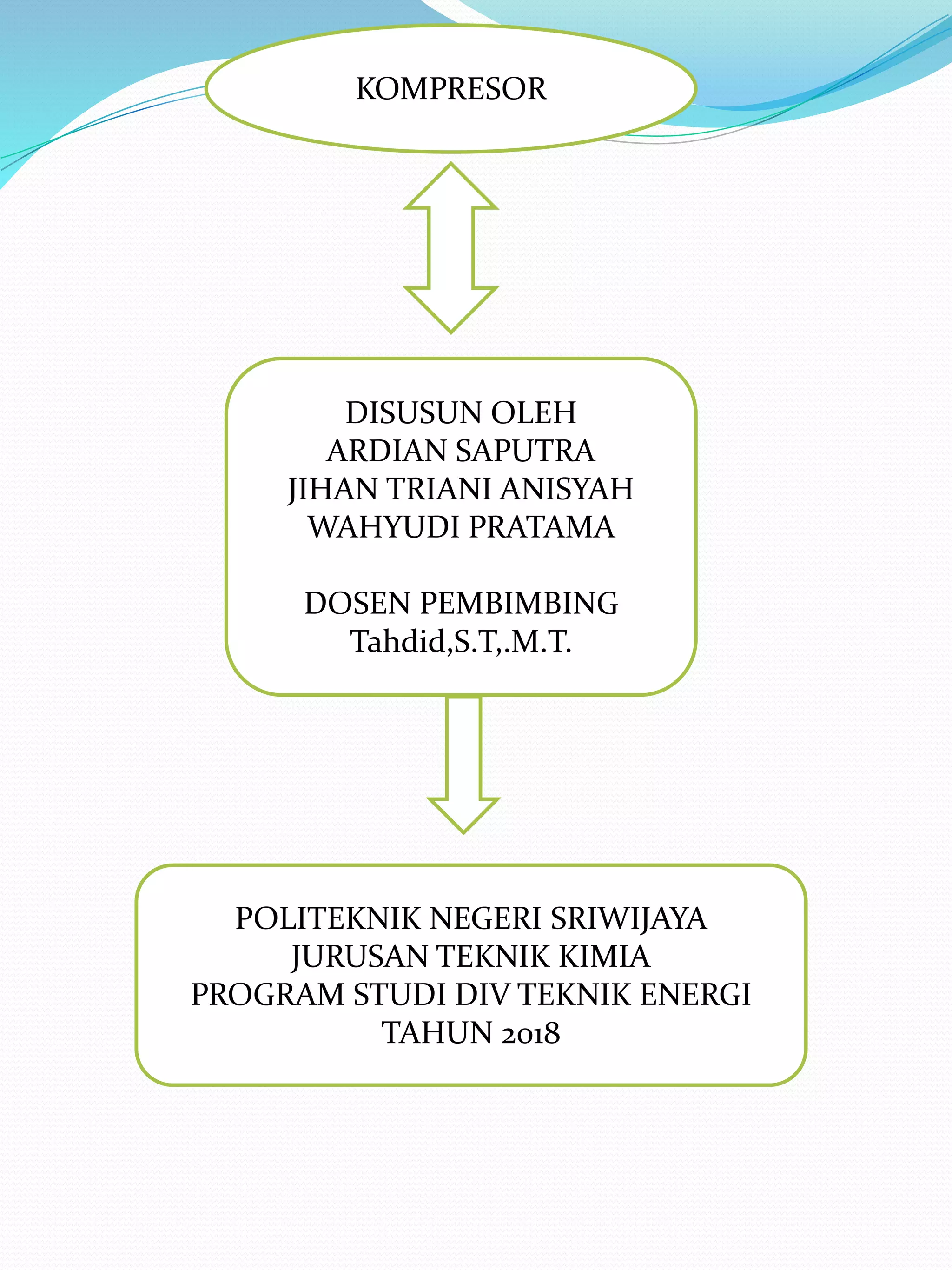

- 1. KOMPRESOR DISUSUN OLEH ARDIAN SAPUTRA JIHANTRIANI ANISYAH WAHYUDI PRATAMA DOSEN PEMBIMBING Tahdid,S.T,.M.T. POLITEKNIK NEGERI SRIWIJAYA JURUSAN TEKNIK KIMIA PROGRAM STUDI DIV TEKNIK ENERGI TAHUN 2018

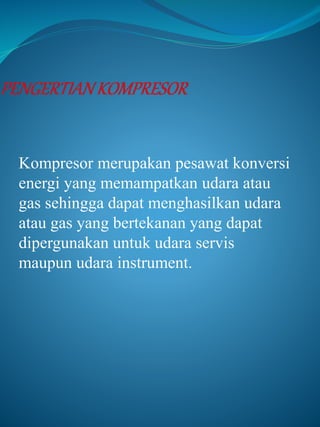

- 3. Kompresor merupakan pesawatkonversi energi yang memampatkan udara atau gas sehingga dapat menghasilkan udara atau gas yang bertekanan yang dapat dipergunakan untuk udara servis maupun udara instrument.

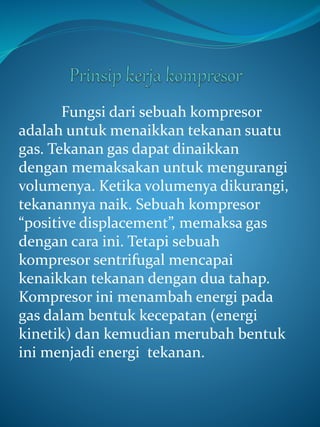

- 4. Fungsi dari sebuahkompresor adalah untuk menaikkan tekanan suatu gas. Tekanan gas dapat dinaikkan dengan memaksakan untuk mengurangi volumenya. Ketika volumenya dikurangi, tekanannya naik. Sebuah kompresor “positive displacement”, memaksa gas dengan cara ini. Tetapi sebuah kompresor sentrifugal mencapai kenaikkan tekanan dengan dua tahap. Kompresor ini menambah energi pada gas dalam bentuk kecepatan (energi kinetik) dan kemudian merubah bentuk ini menjadi energi tekanan.
- 5. Prinsip kerja darisebuah kompresor biasanya terbagi menjadi empat prinsip utama, yaitu: a. Staging Selama proses kerja kompresor, suhu dari mesin kompresor menjadi tinggi dan meningkat sesuai dengan tekanan yang terdapat dalam kompresor tersebut. Sistim ini lebih dikenal dengan nama polytopic compression. Jumlah tekanan yang terdapat pada kompresor juga meningkat seiring dengan peningkatan dari suhu kompresor itu sendiri. b. Intercooling Pengendali panas, atau yang lebih dikenal dengan intercooler merupakan salah satu langkah penting dalam proses kompresi udara. Intercooler mempunyai fungsi untuk mendinginkan tekanan udara yang terdapat dalam tabung kompresor, sehingga mampu digunakan untuk keperluan lainya. Suhu yang dimiliki oleh tekanan udara dalam kompresor ini biasanya lebih tinggi jika dibandingkan dengan suhu ruangan, dengan perbedaan suhu berkisar antara 10°Fahrenheit (sekitar -12°Celcius) sampai dengan 15°Fahrenheit (sekitar -9°Celcius).

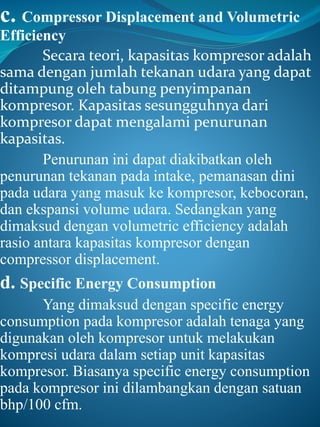

- 6. c. Compressor Displacementand Volumetric Efficiency Secara teori, kapasitas kompresor adalah sama dengan jumlah tekanan udara yang dapat ditampung oleh tabung penyimpanan kompresor. Kapasitas sesungguhnya dari kompresor dapat mengalami penurunan kapasitas. Penurunan ini dapat diakibatkan oleh penurunan tekanan pada intake, pemanasan dini pada udara yang masuk ke kompresor, kebocoran, dan ekspansi volume udara. Sedangkan yang dimaksud dengan volumetric efficiency adalah rasio antara kapasitas kompresor dengan compressor displacement. d. Specific Energy Consumption Yang dimaksud dengan specific energy consumption pada kompresor adalah tenaga yang digunakan oleh kompresor untuk melakukan kompresi udara dalam setiap unit kapasitas kompresor. Biasanya specific energy consumption pada kompresor ini dilambangkan dengan satuan bhp/100 cfm.

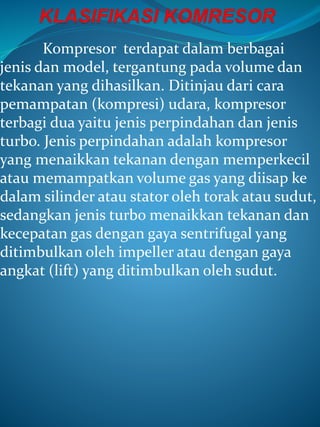

- 7. Kompresor terdapat dalamberbagai jenis dan model, tergantung pada volume dan tekanan yang dihasilkan. Ditinjau dari cara pemampatan (kompresi) udara, kompresor terbagi dua yaitu jenis perpindahan dan jenis turbo. Jenis perpindahan adalah kompresor yang menaikkan tekanan dengan memperkecil atau memampatkan volume gas yang diisap ke dalam silinder atau stator oleh torak atau sudut, sedangkan jenis turbo menaikkan tekanan dan kecepatan gas dengan gaya sentrifugal yang ditimbulkan oleh impeller atau dengan gaya angkat (lift) yang ditimbulkan oleh sudut.

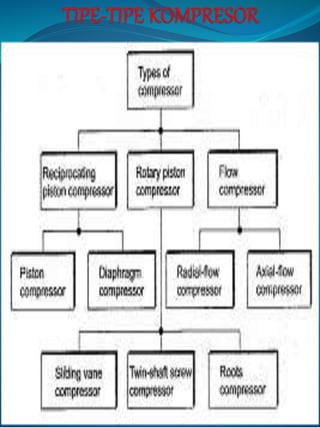

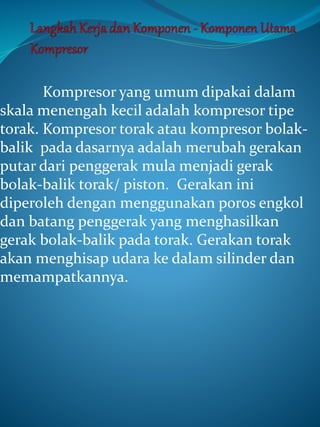

- 9. Kompresor yang umumdipakai dalam skala menengah kecil adalah kompresor tipe torak. Kompresor torak atau kompresor bolak- balik pada dasarnya adalah merubah gerakan putar dari penggerak mula menjadi gerak bolak-balik torak/ piston. Gerakan ini diperoleh dengan menggunakan poros engkol dan batang penggerak yang menghasilkan gerak bolak-balik pada torak. Gerakan torak akan menghisap udara ke dalam silinder dan memampatkannya.

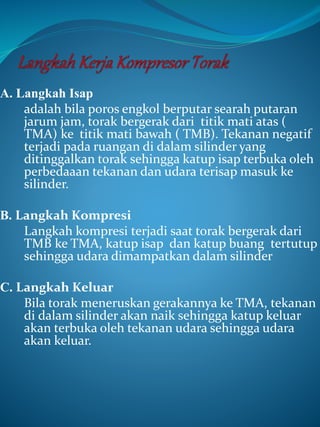

- 10. A. Langkah Isap adalahbila poros engkol berputar searah putaran jarum jam, torak bergerak dari titik mati atas ( TMA) ke titik mati bawah ( TMB). Tekanan negatif terjadi pada ruangan di dalam silinder yang ditinggalkan torak sehingga katup isap terbuka oleh perbedaaan tekanan dan udara terisap masuk ke silinder. B. Langkah Kompresi Langkah kompresi terjadi saat torak bergerak dari TMB ke TMA, katup isap dan katup buang tertutup sehingga udara dimampatkan dalam silinder C. Langkah Keluar Bila torak meneruskan gerakannya ke TMA, tekanan di dalam silinder akan naik sehingga katup keluar akan terbuka oleh tekanan udara sehingga udara akan keluar.

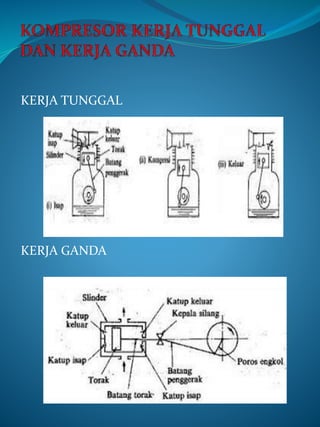

- 11.

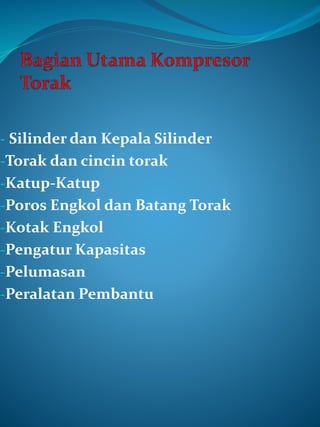

- 12. - Silinder danKepala Silinder -Torak dan cincin torak -Katup-Katup -Poros Engkol dan Batang Torak -Kotak Engkol -Pengatur Kapasitas -Pelumasan -Peralatan Pembantu
