1. 게임개발을 위한 서브스턴스
스트림라인 텍스처링과
효과적인 워크플로우.
수석 테크니컬 아티스트 / 이 정 표

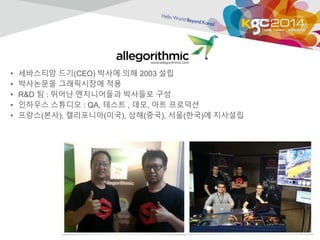

2. • 세바스티앙 드기(CEO) 박사에 의해 2003 설립
• 박사논문을 그래픽시장에 적용
• R&D 팀 : 뛰어난 엔지니어들과 박사들로 구성
• 인하우스 스튜디오 : QA, 테스트 , 데모, 아트 프로덕션
• 프랑스(본사), 캘리포니아(미국), 상해(중국), 서울(한국)에 지사설립

3. 발표 주제
• 튜토리얼 섹션 1
• 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로우 전반.
• 튜토리얼 섹션 2
• 서브스턴스 페인터 1.0 그 강력한 생산성.

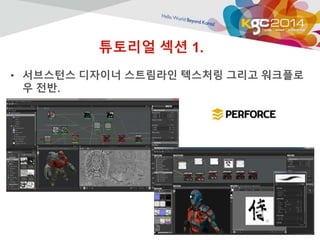

4. 튜토리얼 섹션 1.
• 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우 전반.

5. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

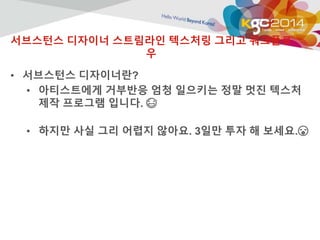

• 서브스턴스 디자이너란?
• 아티스트에게 거부반응 엄청 일으키는 정말 멋진 텍스처
제작 프로그램 입니다. 
• 하지만 사실 그리 어렵지 않아요. 3일만 투자 해 보세요.

6. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

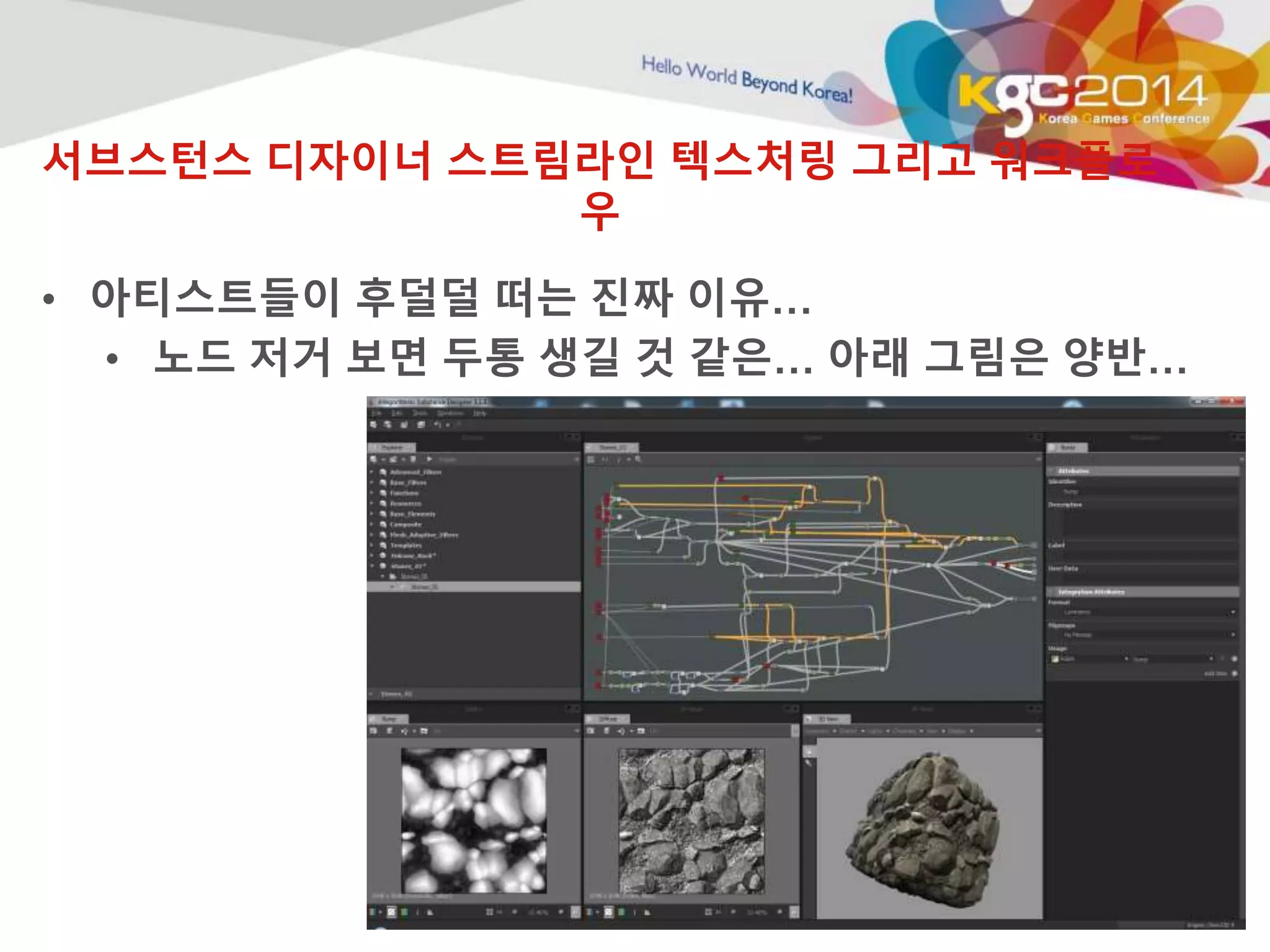

• 아티스트들이 후덜덜 떠는 진짜 이유…
• 노드 저거 보면 두통 생길 것 같은… 아래 그림은 양반…

7. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

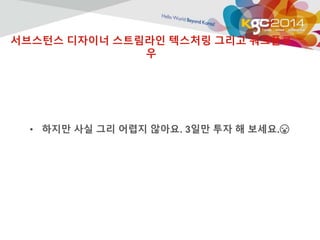

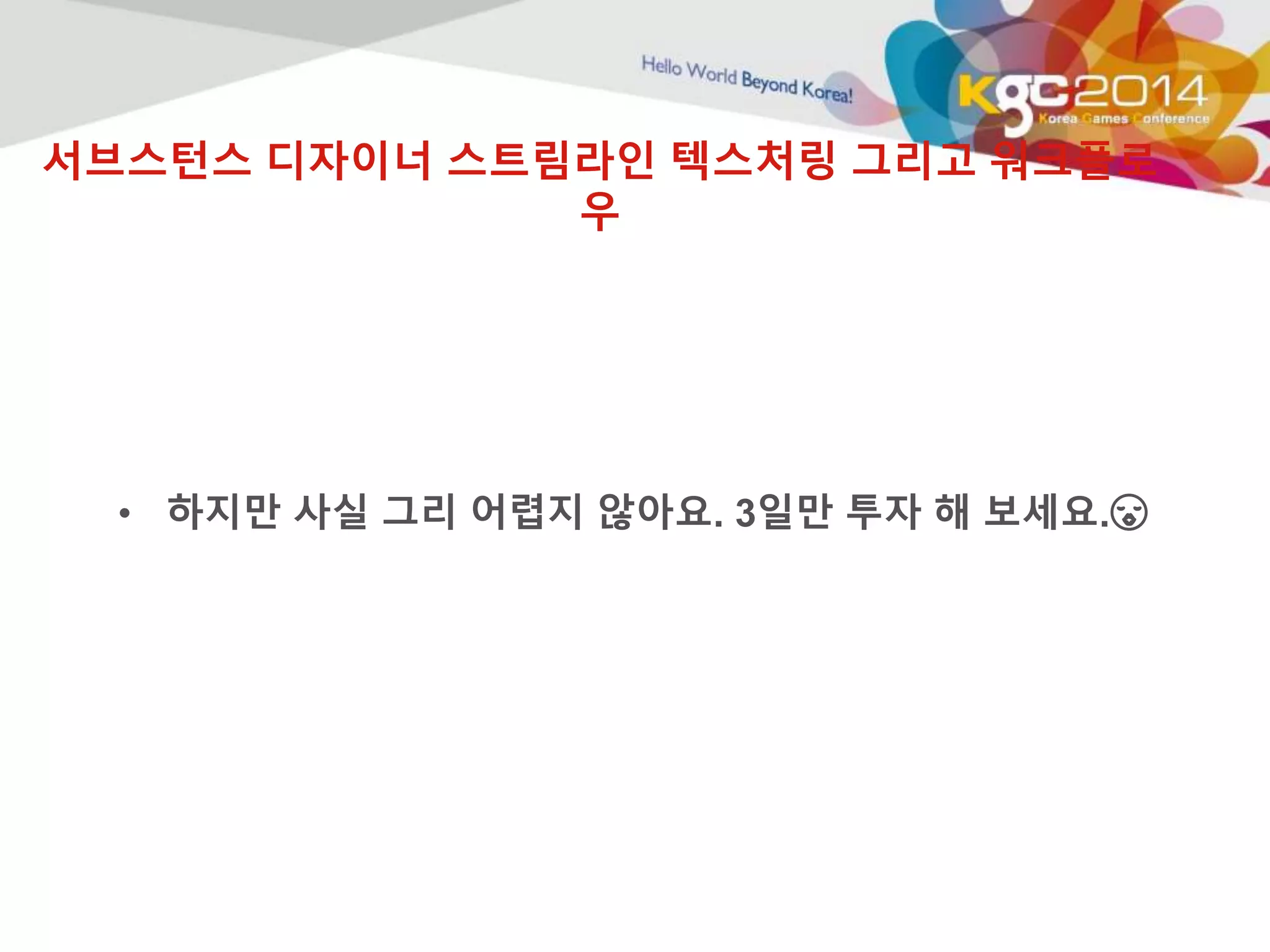

• 하지만 사실 그리 어렵지 않아요. 3일만 투자 해 보세요.

8. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
• 우리 클라이언트 들입니다.
섭스턴스 사
용 개발사
힘내자 모터스포츠

9. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
• 너티독의 프로젝트 소개 하고 싶지만 NDA 로 묶여 있…

10. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
PREFACE

11. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
• 서브스턴스 디자이너란?
• 노드 기반의 비선형 연결을 기반으로 하고 있습니다.
• 쿼드런트를 근간으로 한 프로시주얼(절차적)을 지원 합니
다.
• 이걸 FX MAP 이라고 우린 불러요!
✅ NODE BASE ✅ FX MAP

12. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

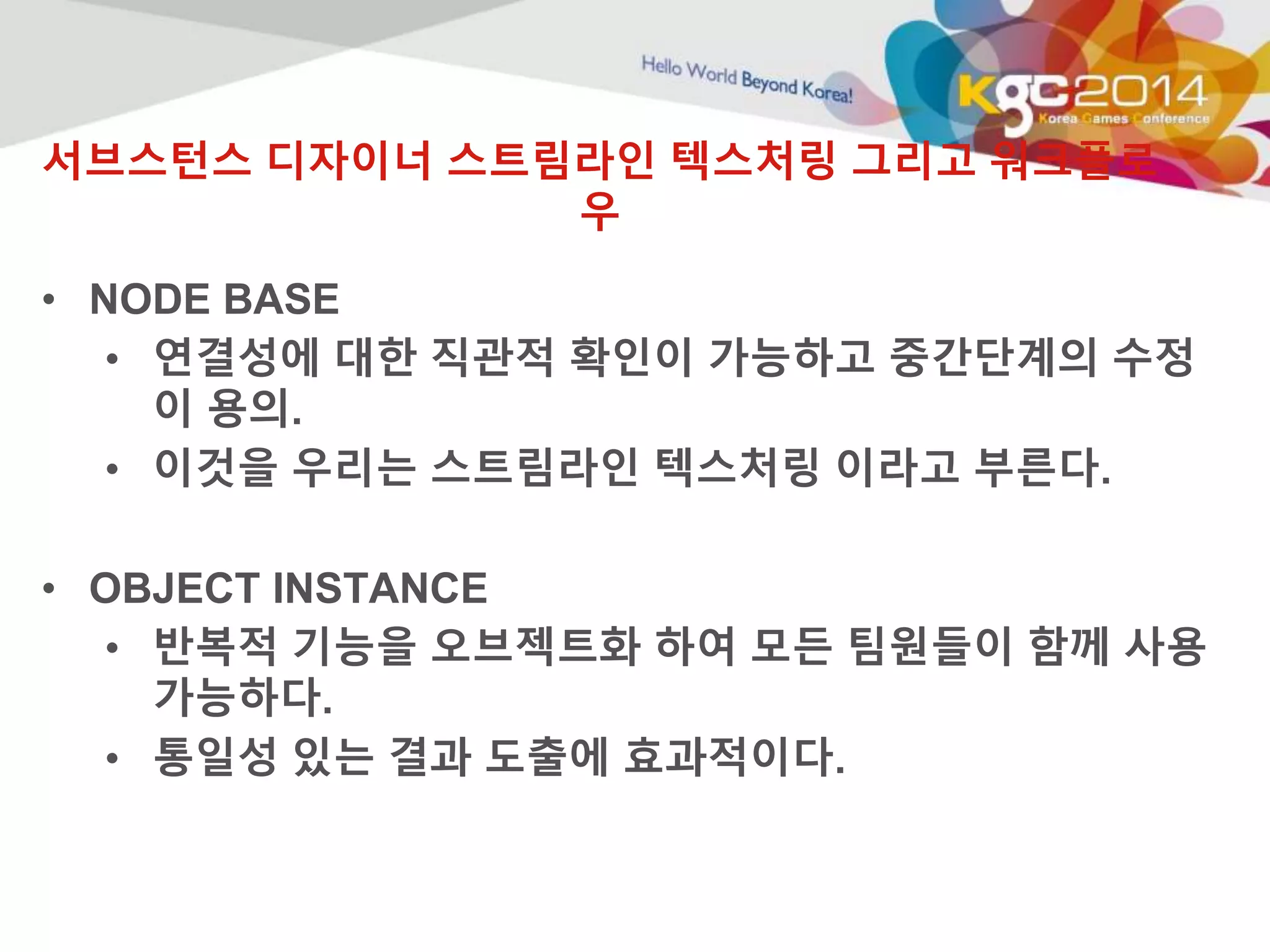

• NODE BASE
• 연결성에 대한 직관적 확인이 가능하고 중간단계의 수정
이 용의.
• 이것을 우리는 스트림라인 텍스처링 이라고 부른다.
• OBJECT INSTANCE
• 반복적 기능을 오브젝트화 하여 모든 팀원들이 함께 사용
가능하다.
• 통일성 있는 결과 도출에 효과적이다.

13. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

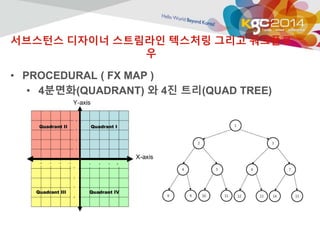

• PROCEDURAL ( FX MAP )
• 4분면화(QUADRANT) 와 4진 트리(QUAD TREE)

14. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
• 프로시주얼로 할 수 있는 작업

15. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
INSTANCE WORKFLOW

16. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

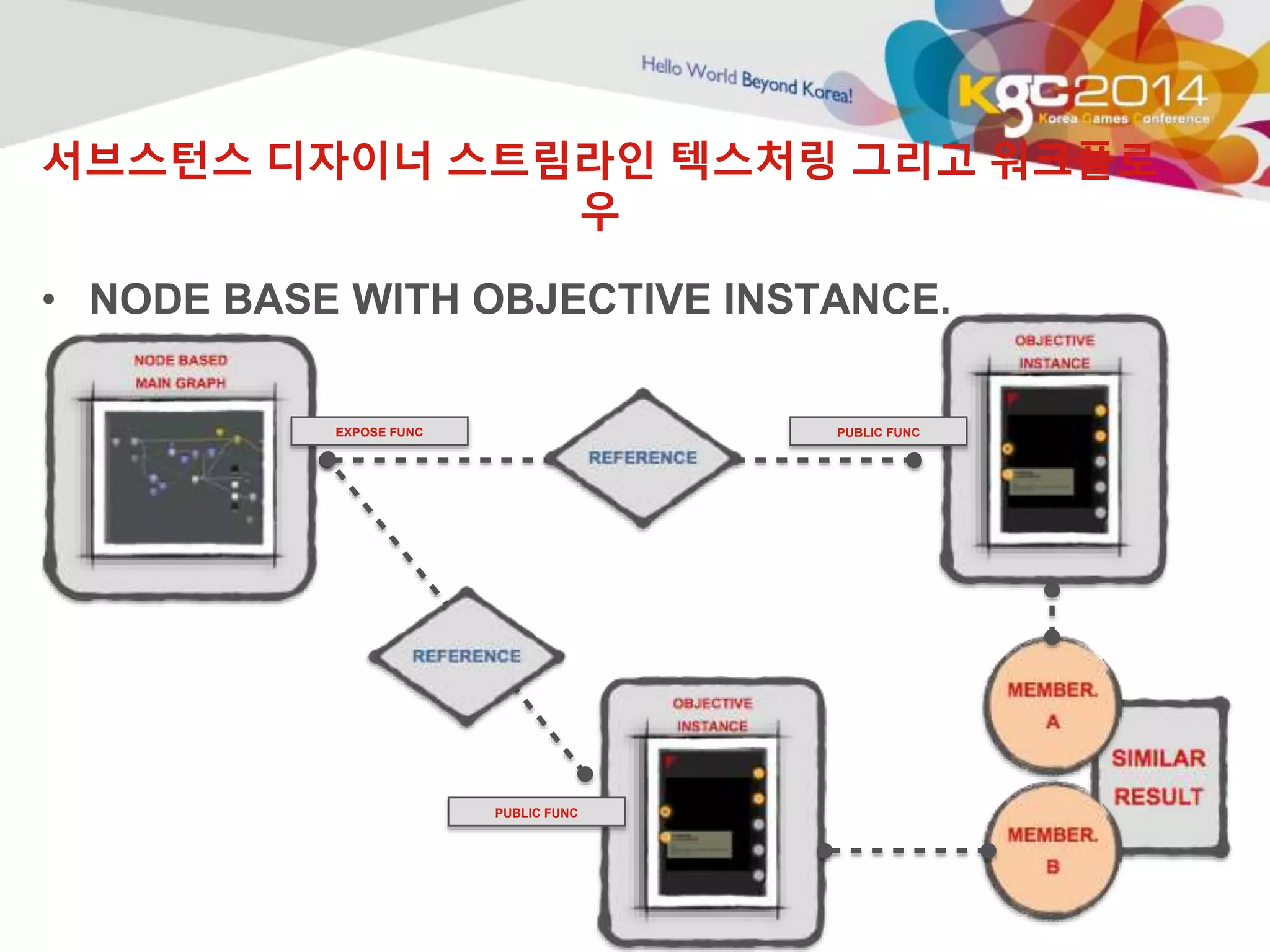

• NODE BASE WITH OBJECTIVE INSTANCE.
EXPOSE FUNC PUBLIC FUNC
PUBLIC FUNC

17. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

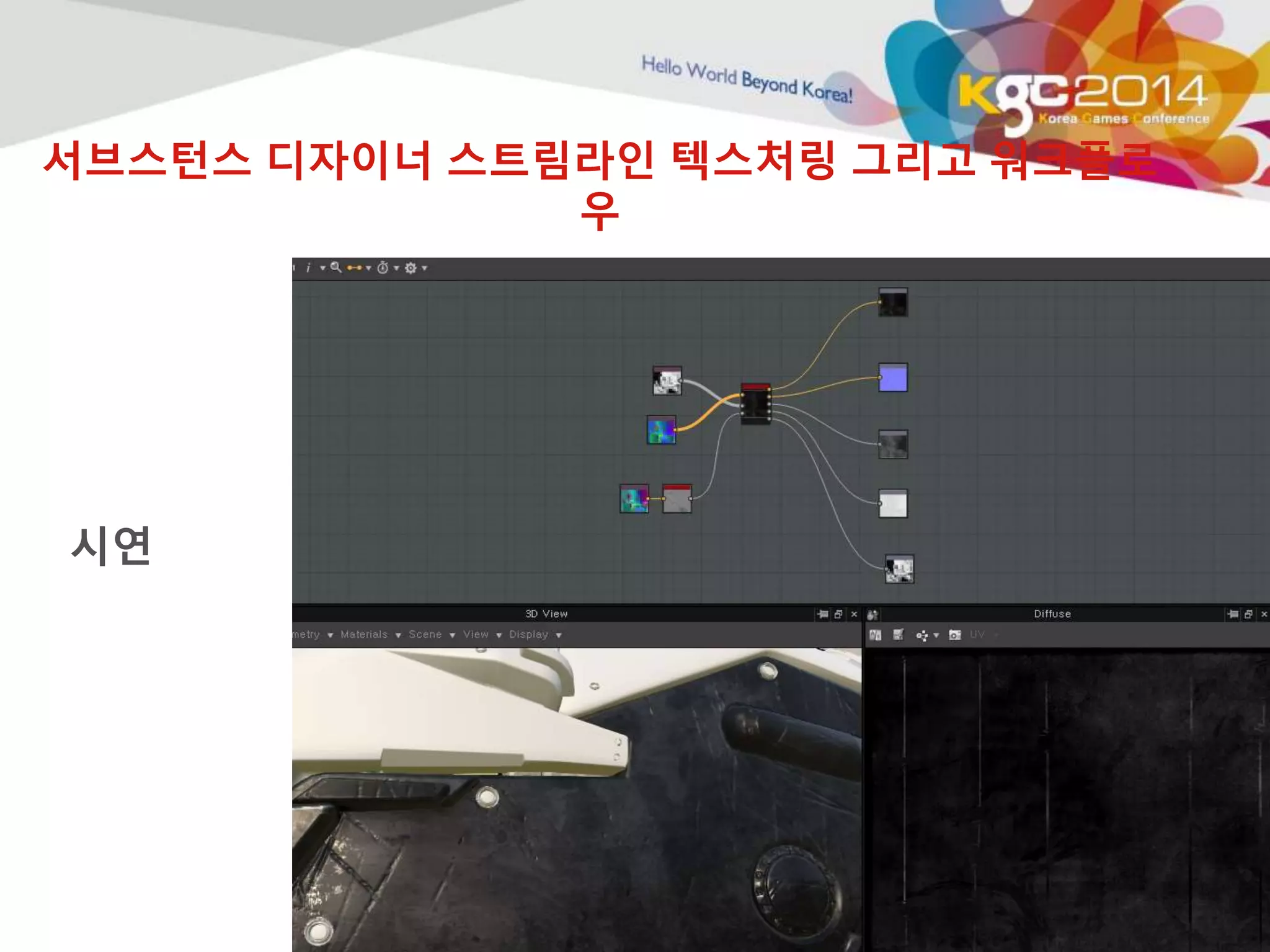

시연

18. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

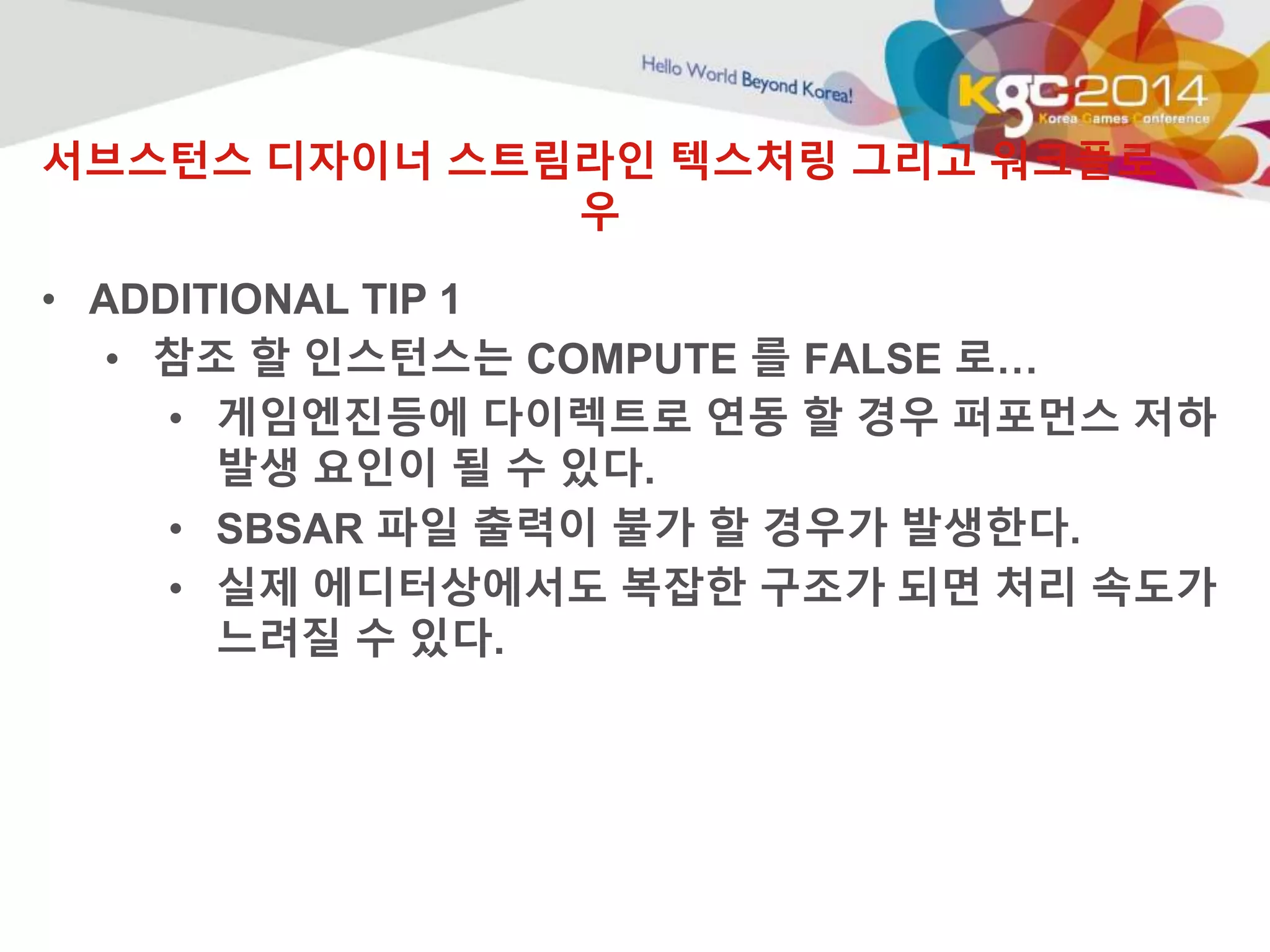

• ADDITIONAL TIP 1
• 참조 할 인스턴스는 COMPUTE 를 FALSE 로…
• 게임엔진등에 다이렉트로 연동 할 경우 퍼포먼스 저하
발생 요인이 될 수 있다.
• SBSAR 파일 출력이 불가 할 경우가 발생한다.
• 실제 에디터상에서도 복잡한 구조가 되면 처리 속도가
느려질 수 있다.

19. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

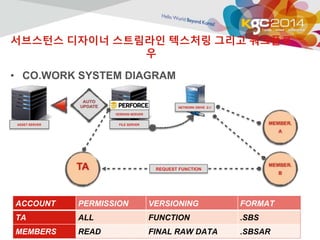

• CO.WORK SYSTEM DIAGRAM
VERSION SERVER
ASSET SERVER FILE SERVER
NETWORK DRIVE Z://
REQUEST FUNCTION
ACCOUNT PERMISSION VERSIONING FORMAT
TA ALL FUNCTION .SBS
MEMBERS READ FINAL RAW DATA .SBSAR

20. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

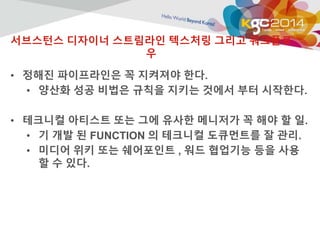

• 정해진 파이프라인은 꼭 지켜져야 한다.
• 양산화 성공 비법은 규칙을 지키는 것에서 부터 시작한다.
• 테크니컬 아티스트 또는 그에 유사한 메니저가 꼭 해야 할 일.
• 기 개발 된 FUNCTION 의 테크니컬 도큐먼트를 잘 관리.
• 미디어 위키 또는 쉐어포인트 , 워드 협업기능 등을 사용
할 수 있다.

21. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

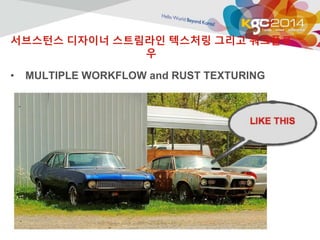

• MULTIPLE WORKFLOW and RUST TEXTURING

22. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우
• 심플 러스트.
– 노드 디자인이 힘들다면 이런 기능은 가져다 쓰세요.

23. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

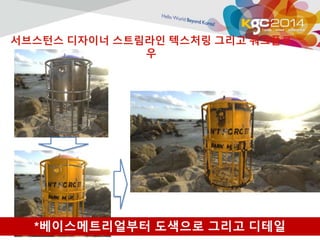

*베이스메트리얼부터 도색으로 그리고 디테일

24. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

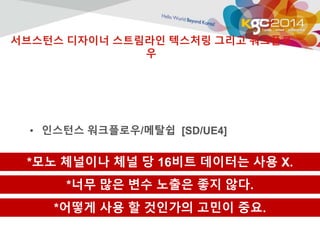

• 인스턴스 워크플로우/메탈쉽 [SD/UE4]
*모노 체널이나 체널 당 16비트 데이터는 사용 X.
*너무 많은 변수 노출은 좋지 않다.
*어떻게 사용 할 것인가의 고민이 중요.

25. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

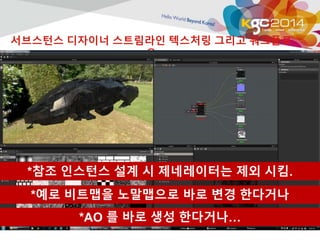

*참조 인스턴스 설계 시 제네레이터는 제외 시킴.
*예로 비트맵을 노말맵으로 바로 변경 한다거나
*AO 를 바로 생성 한다거나…

26. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

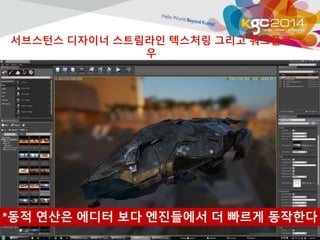

*동적 연산은 에디터 보다 엔진들에서 더 빠르게 동작한다

27. SUBSTANCE DESINGER
MOBILE EXAMPLE
*UNITY3D*

28. SUBSTANCE DESINGER

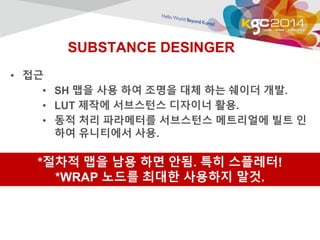

• 접근
• SH 맵을 사용 하여 조명을 대체 하는 쉐이더 개발.
• LUT 제작에 서브스턴스 디자이너 활용.
• 동적 처리 파라메터를 서브스턴스 메트리얼에 빌트 인
하여 유니티에서 사용.
*절차적 맵을 남용 하면 안됨. 특히 스플레터!
*WRAP 노드를 최대한 사용하지 말것.

29. SUBSTANCE DESINGER

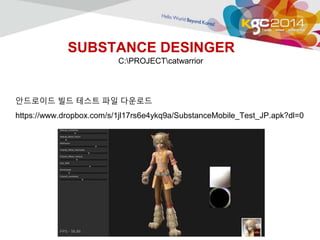

C:PROJECTcatwarrior
안드로이드 빌드 테스트 파일 다운로드
https://www.dropbox.com/s/1jl17rs6e4ykq9a/SubstanceMobile_Test_JP.apk?dl=0

30. 서브스턴스 디자이너 스트림라인 텍스처링 그리고 워크플로
우

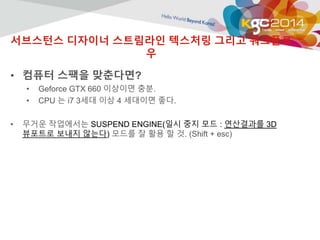

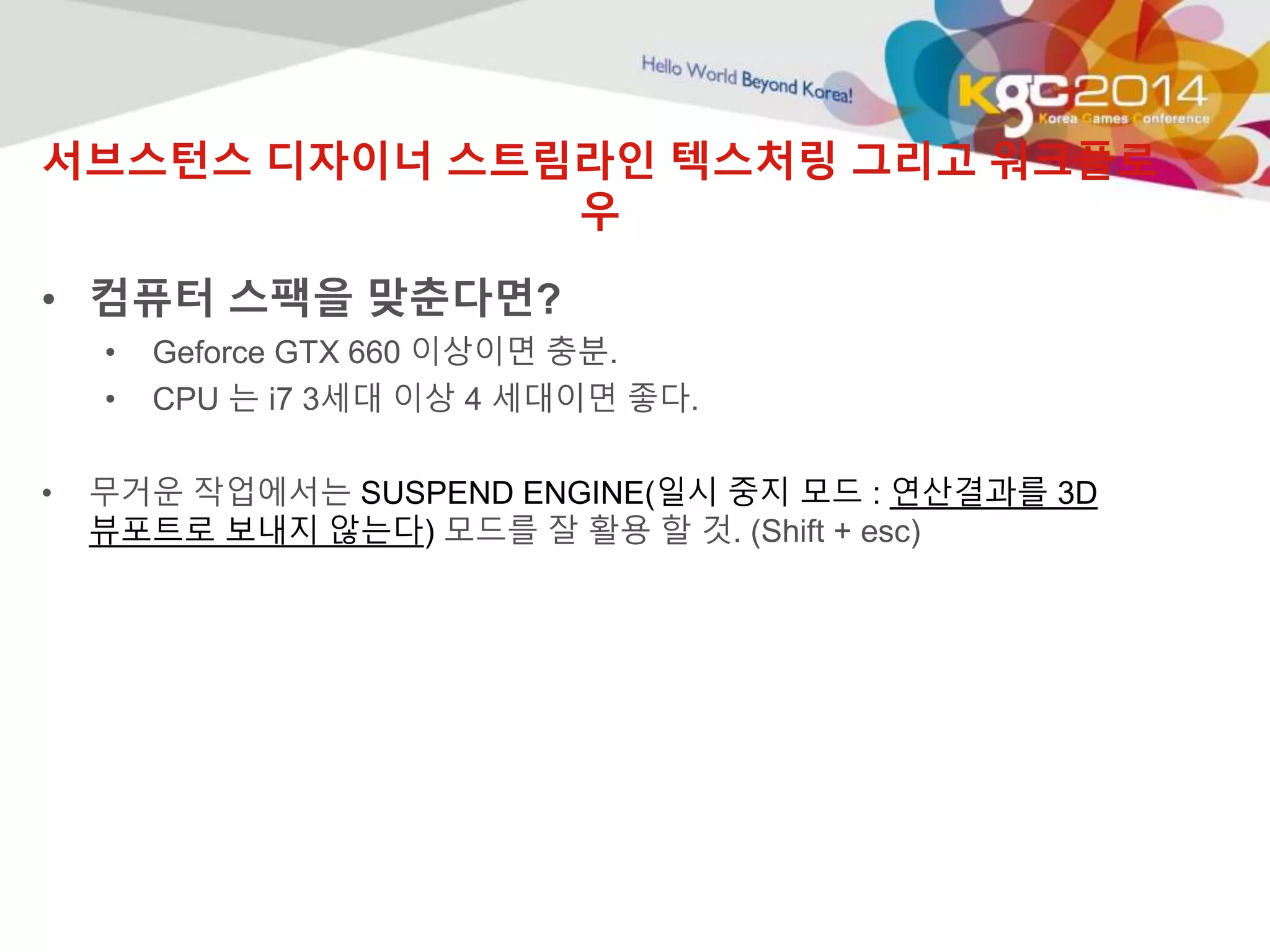

• 컴퓨터 스팩을 맞춘다면?
• Geforce GTX 660 이상이면 충분.
• CPU 는 i7 3세대 이상 4 세대이면 좋다.
• 무거운 작업에서는 SUSPEND ENGINE(일시 중지 모드 : 연산결과를 3D
뷰포트로 보내지 않는다) 모드를 잘 활용 할 것. (Shift + esc)

31. SUBSTANCE PAINTER
PAINTER WORKFLOW

32. SUBSTANCE PAINTER
이제 1.0 입니다.

33. SUBSTANCE PAINTER
• 서브스턴스 페인터 1.0 그 강력한 생산성.
• 서브스턴스 디자이너와의 연계성.

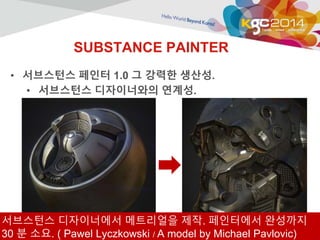

서브스턴스 디자이너에서 메트리얼을 제작. 페인터에서 완성까지
30 분 소요. ( Pawel Lyczkowski / A model by Michael Pavlovic)

34. SUBSTANCE PAINTER

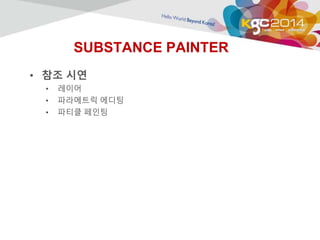

• 참조 시연
• 레이어
• 파라메트릭 에디팅
• 파티클 페인팅

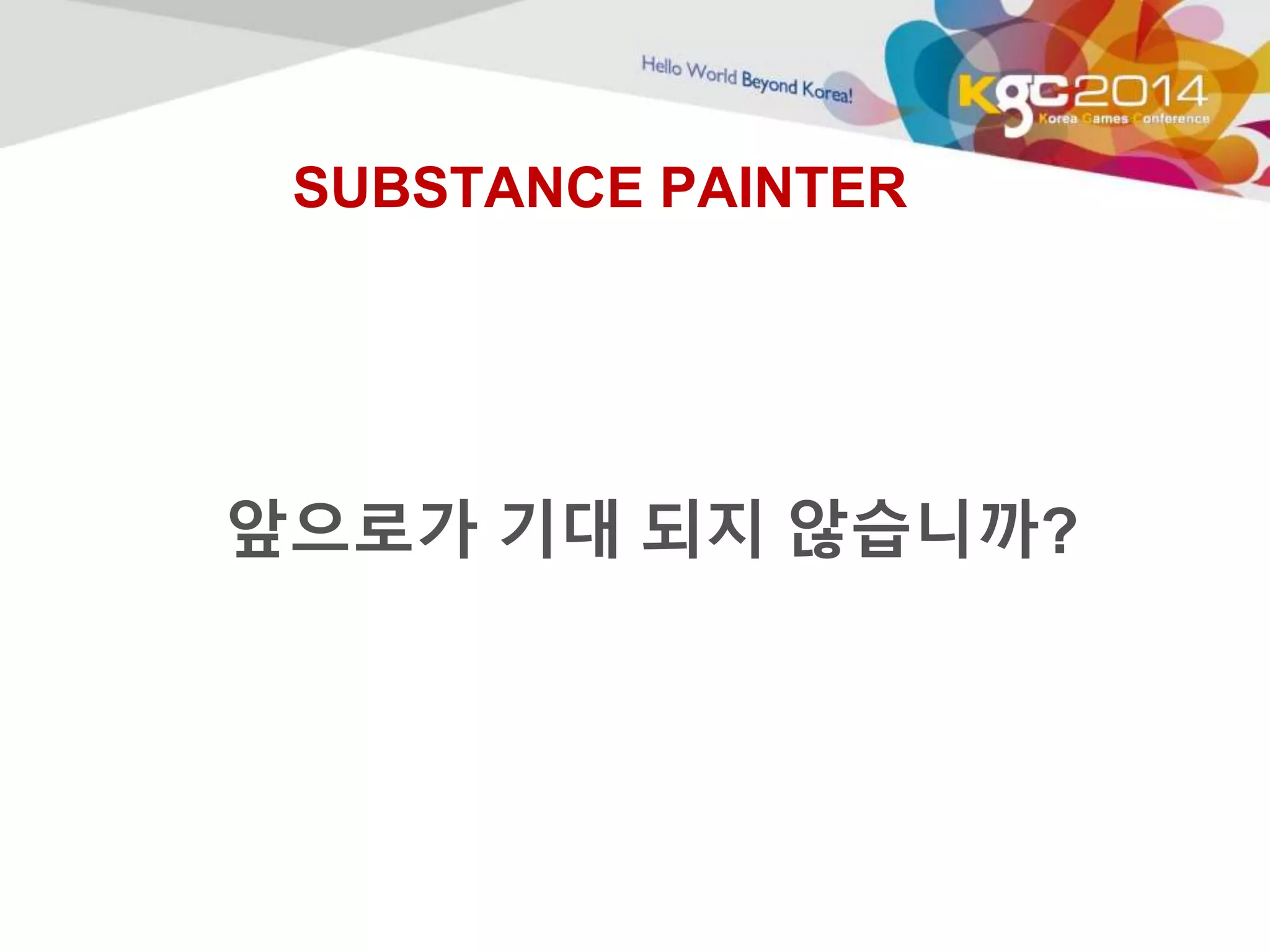

35. SUBSTANCE PAINTER
앞으로가 기대 되지 않습니까?

36. REDUX

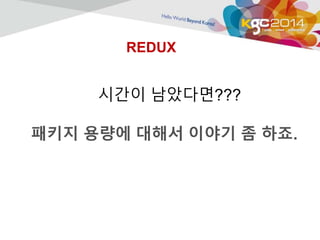

시간이 남았다면???
패키지 용량에 대해서 이야기 좀 하죠.

37. REDUX

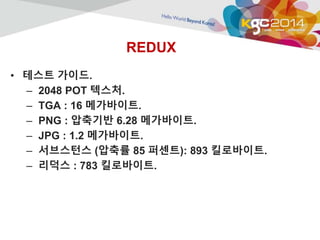

• 테스트 가이드.
– 2048 POT 텍스처.
– TGA : 16 메가바이트.
– PNG : 압축기반 6.28 메가바이트.
– JPG : 1.2 메가바이트.
– 서브스턴스 (압축률 85 퍼센트): 893 킬로바이트.
– 리덕스 : 783 킬로바이트.

38. REDUX
단연 REDUX 압축알고리즘으로 처리 된 데이터가 가장 작다.
동일한 테스트 조건. 스피어 1. 2048 텍스처 1. DXT5 압축 사용. 밉맵생성
PNG 텍스처 사용 하여 빌드.
게임 내 텍스처 사이즈 : 5.3메가.
VRAM USAGE : 5.8 to 11.2 MB
REDUX 텍스처 사용 하여 빌드.
게임 내 텍스처 사이즈 : 5.3메가.
VRAM USAGE : 5.8 to 11.2 MB

39. REDUX

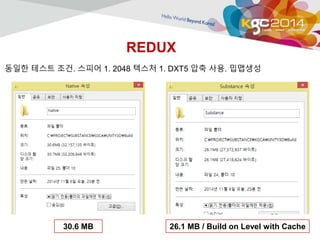

동일한 테스트 조건. 스피어 1. 2048 텍스처 1. DXT5 압축 사용. 밉맵생성
30.6 MB 26.1 MB / Build on Level with Cache

40. REDUX

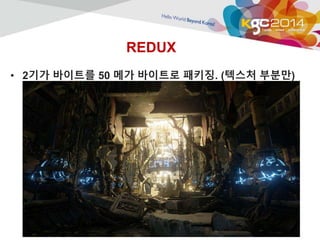

• 2기가 바이트를 50 메가 바이트로 패키징. (텍스처 부분만)

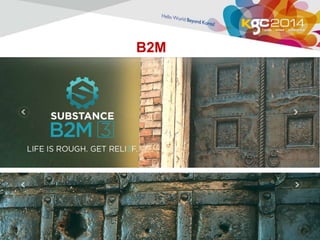

41. B2M

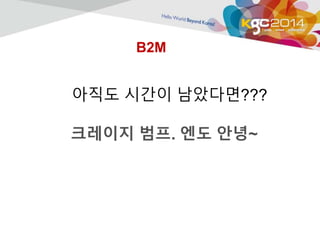

아직도 시간이 남았다면???
크레이지 범프. 엔도 안녕~

42. B2M

43. B2M

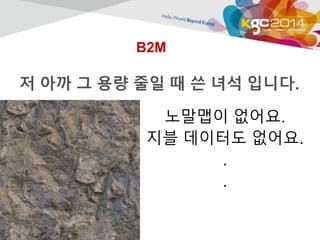

저 아까 그 용량 줄일 때 쓴 녀석 입니다.
노말맵이 없어요.
지블 데이터도 없어요.
.
.

44. B2M

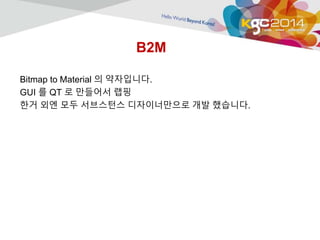

Bitmap to Material 의 약자입니다.
GUI 를 QT 로 만들어서 랩핑
한거 외엔 모두 서브스턴스 디자이너만으로 개발 했습니다.

45. B2M
시연

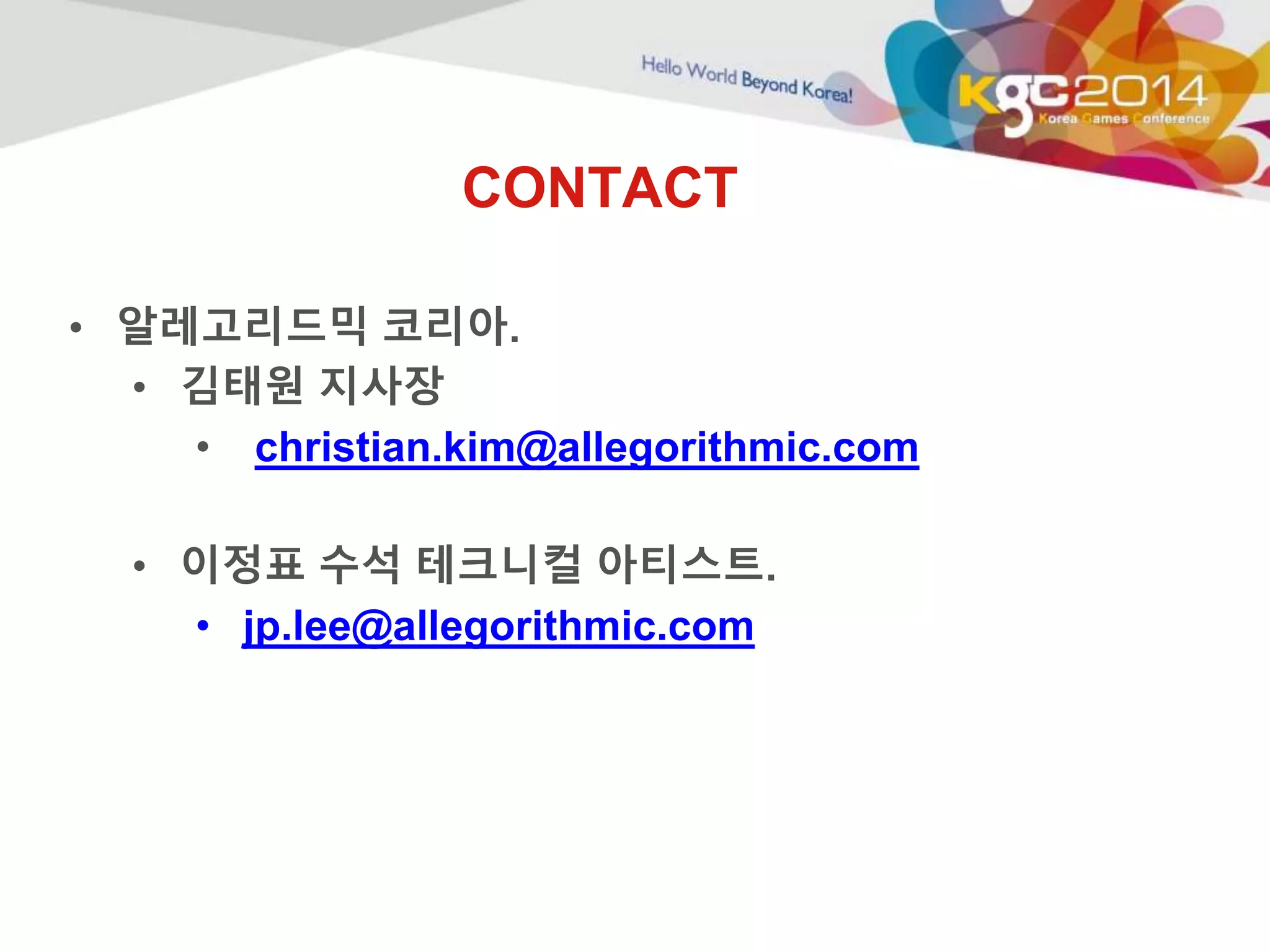

46. CONTACT
